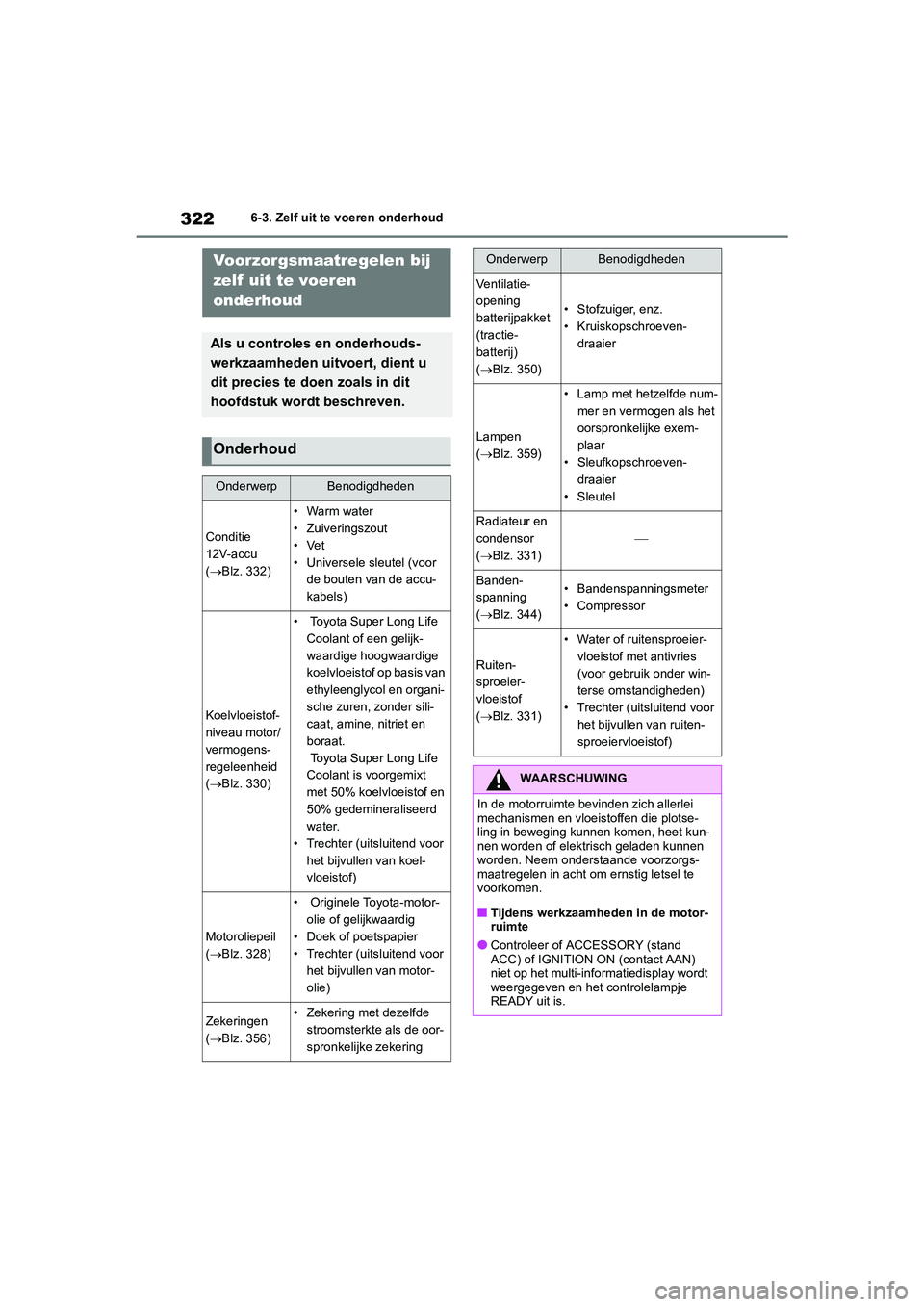

322
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
6-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie
12V-accu
( Blz. 332)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau motor/
vermogens-
regeleenheid
( Blz. 330)
• Toyota Super Long Life
Coolant of een gelijk-
waardige hoogwaardige
koelvloeistof op basis van
ethyleenglycol en organi-
sche zuren, zonder sili-
caat, amine, nitriet en
boraat.
Toyota Super Long Life
Coolant is voorgemixt
met 50% koelvloeistof en
50% gedemineraliseerd
water.
• Trechter (uitsluitend voor het bijvullen van koel-
vloeistof)
Motoroliepeil
( Blz. 328)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motor-
olie)
Zekeringen
( Blz. 356)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Ventilatie-
opening
batterijpakket
(tractie-
batterij)
( Blz. 350)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
( Blz. 359)
• Lamp met hetzelfde num-
mer en vermogen als het
oorspronkelijke exem-
plaar
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(  Blz. 331)

Banden-
spanning
( Blz. 344)• Bandenspanningsmeter
• Compressor
Ruiten-
sproeier-
vloeistof
( Blz. 331)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor
het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay wordt
weergegeven en het controlelampje
READY uit is.
OnderwerpBenodigdheden
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 322 Thursday, March 12, 2020 4:25 PM

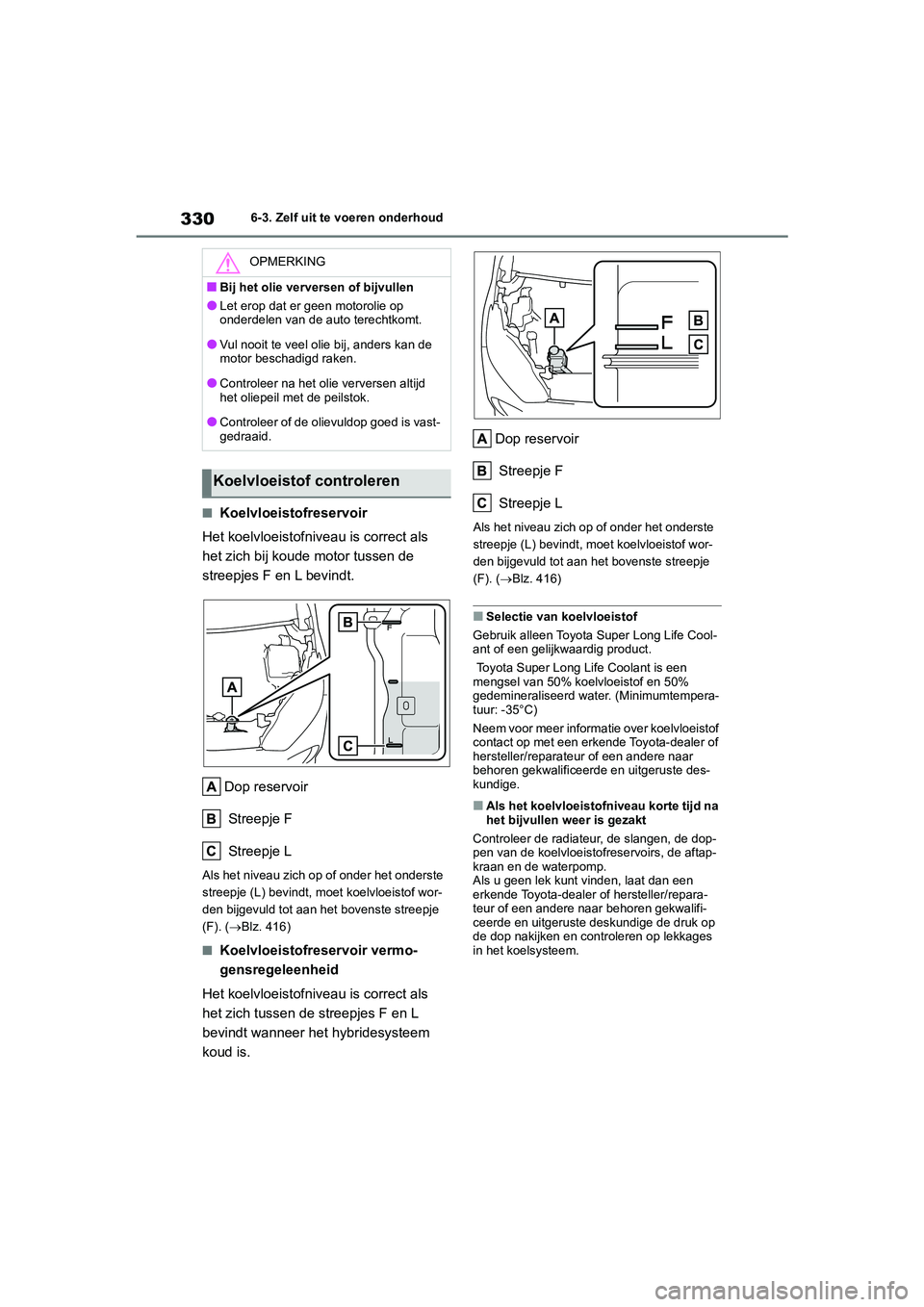

330
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes F en L bevindt.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
streepje (L) bevindt, m oet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). ( Blz. 416)
■Koelvloeistofreservoir vermo-
gensregeleenheid
Het koelvloeistofniveau is correct als
het zich tussen de streepjes F en L
bevindt wanneer he t hybridesysteem
koud is. Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
streepje (L) bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). (
Blz. 416)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water. (Minimumtempera-
tuur: -35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
OPMERKING
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
Koelvloeistof controleren
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 330 Thursday, March 12, 2020 4:25 PM

387
7
YARIS(HB) HV Handleiding_Europa_MK0010_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als “Oil Maintenance Required Visit
Your Dealer” (Olie moet worden ver-
verst. Ga naar uw dealer) wordt weerge-
geven
Geeft aan dat de motorolie moet worden ver-
verst.
Laat de motorolie en het oliefilter door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige controleren
en/of verversen/vervangen. Zorg ervoor dat
na het verversen van de motorolie de mel-
ding wordt gereset. ( Blz. 329)
■Als “Radar Cruise Control Unavailable
See Owner’s Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar, zie handleiding) wordt weergege-
ven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik word t tijdelijk uitgescha-
keld of tot het in de melding aangegeven
probleem is opgelost. (Oorzaken en oplossin-
gen:  Blz. 207)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
Het Dynamic Radar Cruise Control-systeem
kan tijdelijk niet word en gebruikt. Gebruik het
systeem wanneer dit weer beschikbaar is.
■Als er een melding wordt weergegeven
dat u naar uw erkende Toyota-dealer
moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Volg de bijbehorende instructies als
“Engine Coolant Temp High” (temperatuur
koelvloeistof te hoog) wordt weergegeven.
(  Blz. 416)
●Volg de bijbehorende instructies als
“Exhaust Filter Full” (uitlaatgasfiltersys-
teem vol) wordt weergegeven. ( Blz. 277)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Laat de auto onmiddellijk nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• “Smart Entry & Start System Malfunction” (storing Smart entry-systeem met start-
knop)
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys- teemstoring gaspedaal)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Breng de auto onmiddellijk tot stilstand en
neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• “Braking Power Low” (lage remkracht)
• “12-Volt Battery Charging System Malfunc- tion” (storing in laadsysteem 12V-accu)
• “Oil Pressure Low” (lage oliedruk)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan de auto zonder brandstof
zijn komen te staan. Breng de auto op een
veilige plaats tot stilstand en vul brandstof
bij als het brandstofniveau laag is.
(  Blz. 80)
• “Hybrid System Stopped” (hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uit- geschakeld)
●Als “Low Auxiliary Battery” (lage batter-
ijspanning) wordt weergegeven
• Wanneer het display na een paar secon- den uitgaat (wordt gedurende ongeveer 6
seconden weergegeven): Laat het hybride-
systeem langer dan 15 minuten werken en
laad de 12V-accu.
• Wanneer het display niet uitgaat: Start het hybridesysteem met behulp van de proce-
dures:  Blz. 411
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koelon-
derdelen tractiebatterij, raadpleeg handlei-
ding) wordt weergegeven, zitten de filters
mogelijk verstopt, zi jn de ventilatieope-
ningen mogelijk geblokkeerd of zit er
mogelijk een gat in het kanaal. Voer
daarom de onderstaande correctieproce-
dure uit.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 387 Thursday, March 12, 2020 4:25 PM

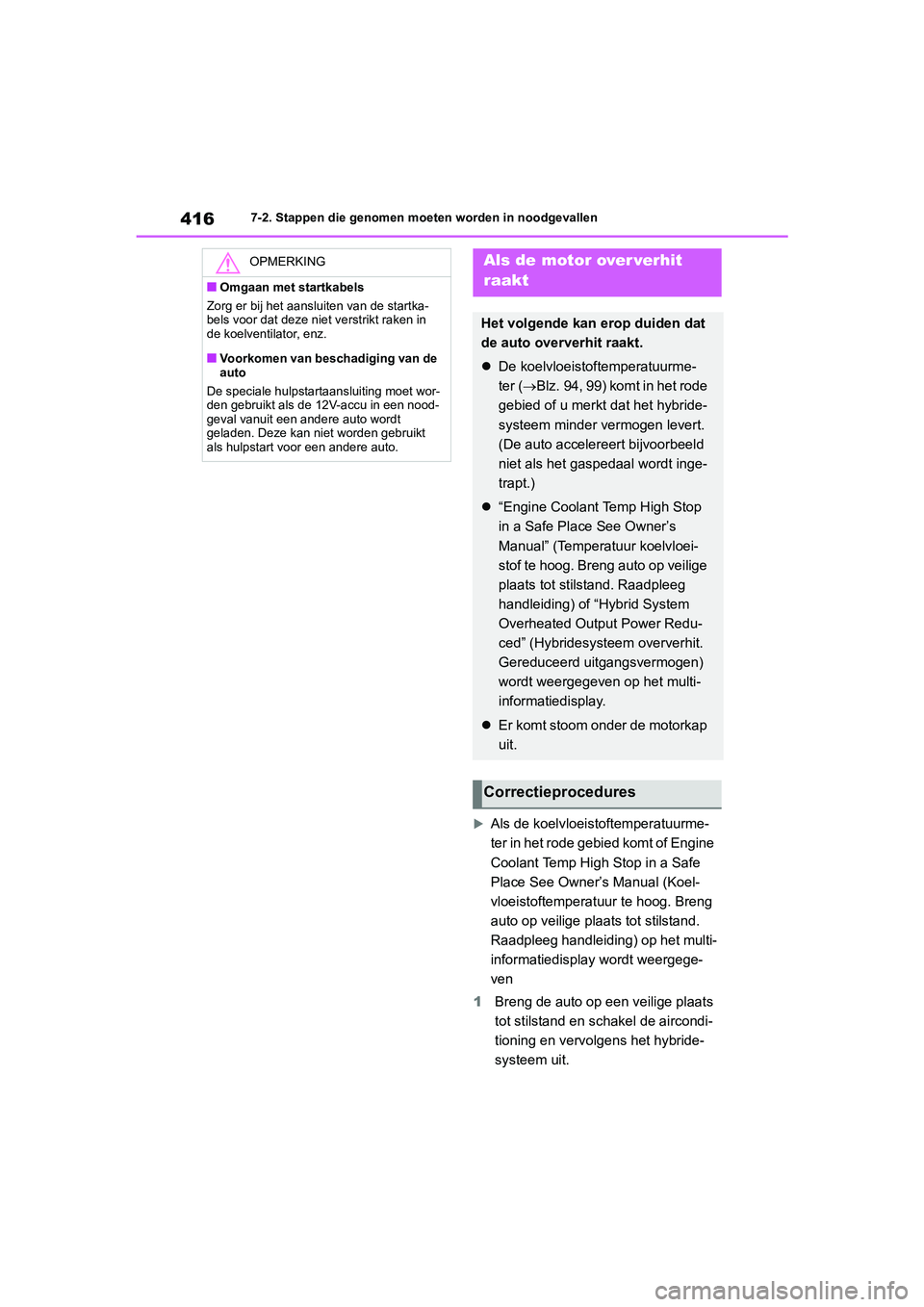

416
YARIS(HB) HV Handleiding_Europa_MK0010_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Als de koelvloeistoftemperatuurme-
ter in het rode gebied komt of Engine
Coolant Temp High Stop in a Safe
Place See Owner’s Manual (Koel-
vloeistoftemperatuur te hoog. Breng
auto op veilige plaats tot stilstand.
Raadpleeg handleiding) op het multi-
informatiedisplay wordt weergege-
ven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilator, enz.
■Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet wor-
den gebruikt als de 12V-accu in een nood-
geval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
Als de motor over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 De koelvloeistoftemperatuurme-
ter ( Blz. 94, 99) komt in het rode
gebied of u merkt dat het hybride-
systeem minder vermogen levert.
(De auto accelereert bijvoorbeeld
niet als het gaspedaal wordt inge-
trapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) of “Hybrid System
Overheated Output Power Redu-
ced” (Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven op het multi-
informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 416 Thursday, March 12, 2020 4:25 PM

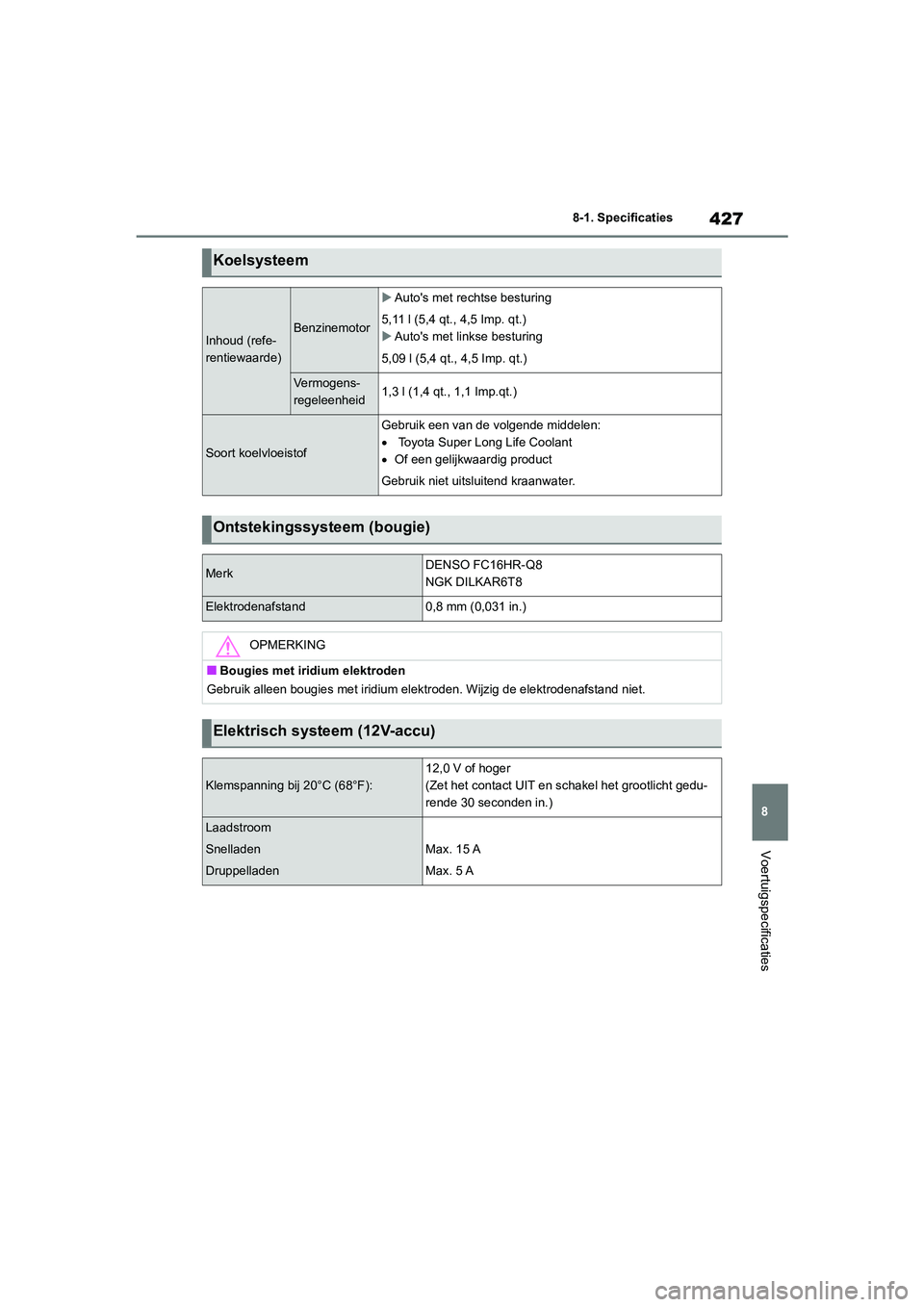

427
8
YARIS(HB) HV Handleiding_Europa_MK0010_nl
8-1. Specificaties
Voertuigspecificaties
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor
Auto's met rechtse besturing
5,11 l (5,4 qt., 4,5 Imp. qt.)
 Auto's met linkse besturing
5,09 l (5,4 qt., 4,5 Imp. qt.)
Vermogens-
regeleenheid1,3 l (1,4 qt., 1,1 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
 Toyota Super Long Life Coolant
 Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 427 Thursday, March 12, 2020 4:25 PM
