TOYOTA YARIS 2021 Manuale de Empleo (in Spanish)

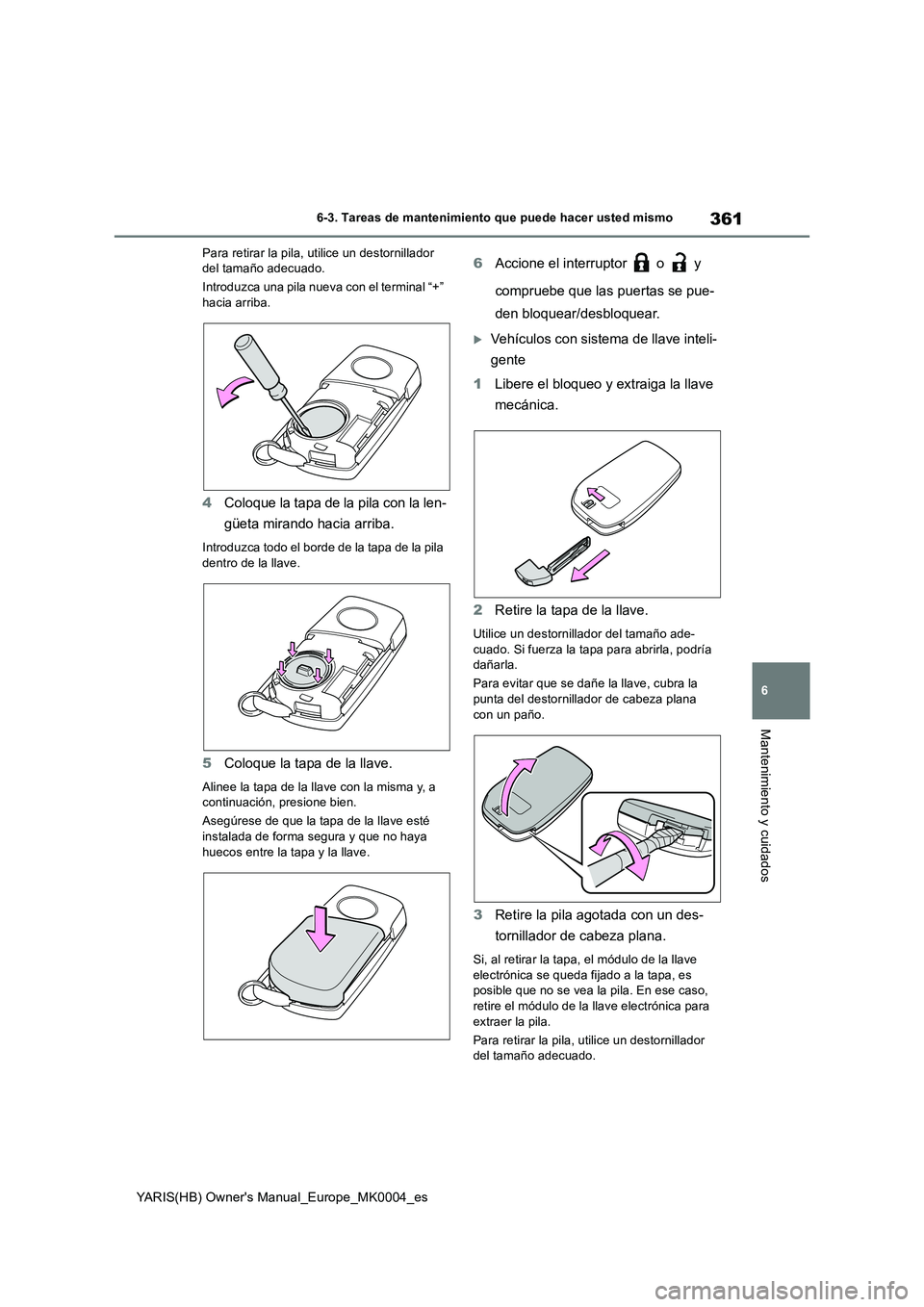

361
6
YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Para retirar la pila, utilice un destornillador
del tamaño adecuado.
Introduzca una pila nueva con el terminal “+”
hacia arriba.
4Coloque la tapa de la pila con la len-
güeta mirando hacia arriba.
Introduzca todo el borde de la tapa de la pila
dentro de la llave.
5Coloque la tapa de la llave.
Alinee la tapa de la llave con la misma y, a
continuación, presione bien.
Asegúrese de que la tapa de la llave esté
instalada de forma segura y que no haya
huecos entre la tapa y la llave.
6Accione el interruptor o y
compruebe que las puertas se pue-
den bloquear/desbloquear.
Vehículos con sistema de llave inteli-
gente
1Libere el bloqueo y extraiga la llave
mecánica.
2Retire la tapa de la llave.
Utilice un destornillador del tamaño ade-
cuado. Si fuerza la tapa para abrirla, podría
dañarla.
Para evitar que se dañe la llave, cubra la
punta del destornillador de cabeza plana
con un paño.
3Retire la pila agotada con un des-
tornillador de cabeza plana.
Si, al retirar la tapa, el módulo de la llave
electrónica se queda fijado a la tapa, es
posible que no se vea la pila. En ese caso,
retire el módulo de la llave electrónica para
extraer la pila.
Para retirar la pila, utilice un destornillador
del tamaño adecuado.

362

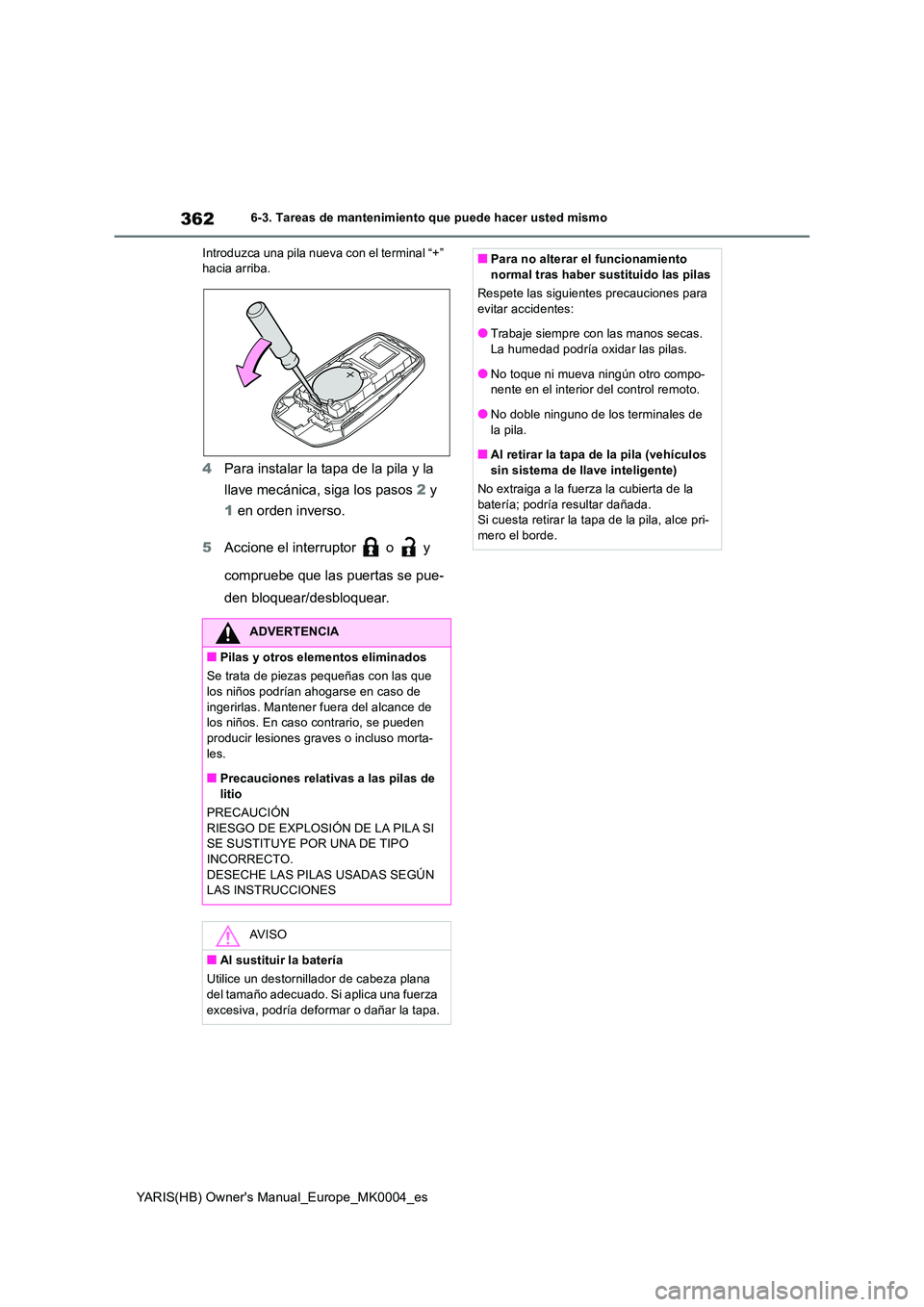

YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Introduzca una pila nueva con el terminal “+” hacia arriba.
4 Para instalar la tapa de la pila y la
llave mecánica, siga los pasos 2 y
1 en orden inverso.
5 Accione el interruptor o y
compruebe que las puertas se pue-
den bloquear/desbloquear.
ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener f uera del alcance de los niños. En caso contrario, se pueden producir lesiones grav es o incluso morta-
les.
■Precauciones relativas a las pilas de litio
PRECAUCIÓN
RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR UNA DE TIPO INCORRECTO.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■Al sustituir la batería
Utilice un destornillador de cabeza plana
del tamaño adecuado. Si aplica una fuerza excesiva, podría deformar o dañar la tapa.
■Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para
evitar accidentes:
●Trabaje siempre con las manos secas. La humedad podría oxidar las pilas.
●No toque ni mueva ningún otro compo-nente en el interior del control remoto.
●No doble ninguno de los terminales de
la pila.
■Al retirar la tapa de la pila (vehículos sin sistema de llave inteligente)
No extraiga a la fuerza la cubierta de la
batería; podría resultar dañada. Si cuesta retirar la tapa de la pila, alce pri-mero el borde.

363
6

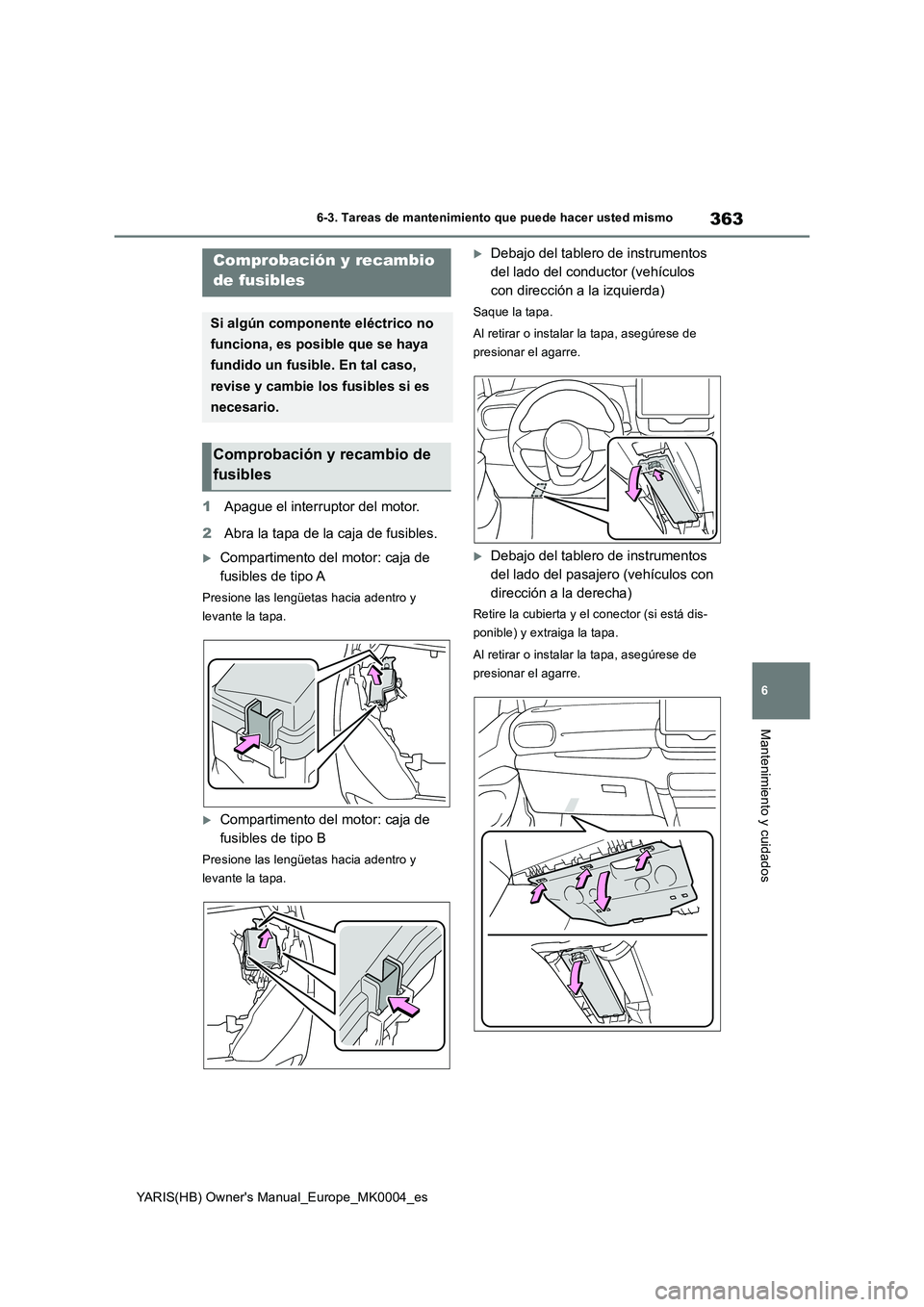

YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
1Apague el interruptor del motor.
2 Abra la tapa de la caja de fusibles.
Compartimento del motor: caja de
fusibles de tipo A
Presione las lengüetas hacia adentro y
levante la tapa.
Compartimento del motor: caja de
fusibles de tipo B
Presione las lengüetas hacia adentro y
levante la tapa.
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)
Saque la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Debajo del tablero de instrumentos
del lado del pasajero (vehículos con
dirección a la derecha)
Retire la cubierta y el conector (si está dis-
ponible) y extraiga la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Comprobación y recambio
de fusibles
Si algún componente eléctrico no
funciona, es posible que se haya
fundido un fusible. En tal caso,
revise y cambie los fusibles si es
necesario.
Comprobación y recambio de
fusibles

364

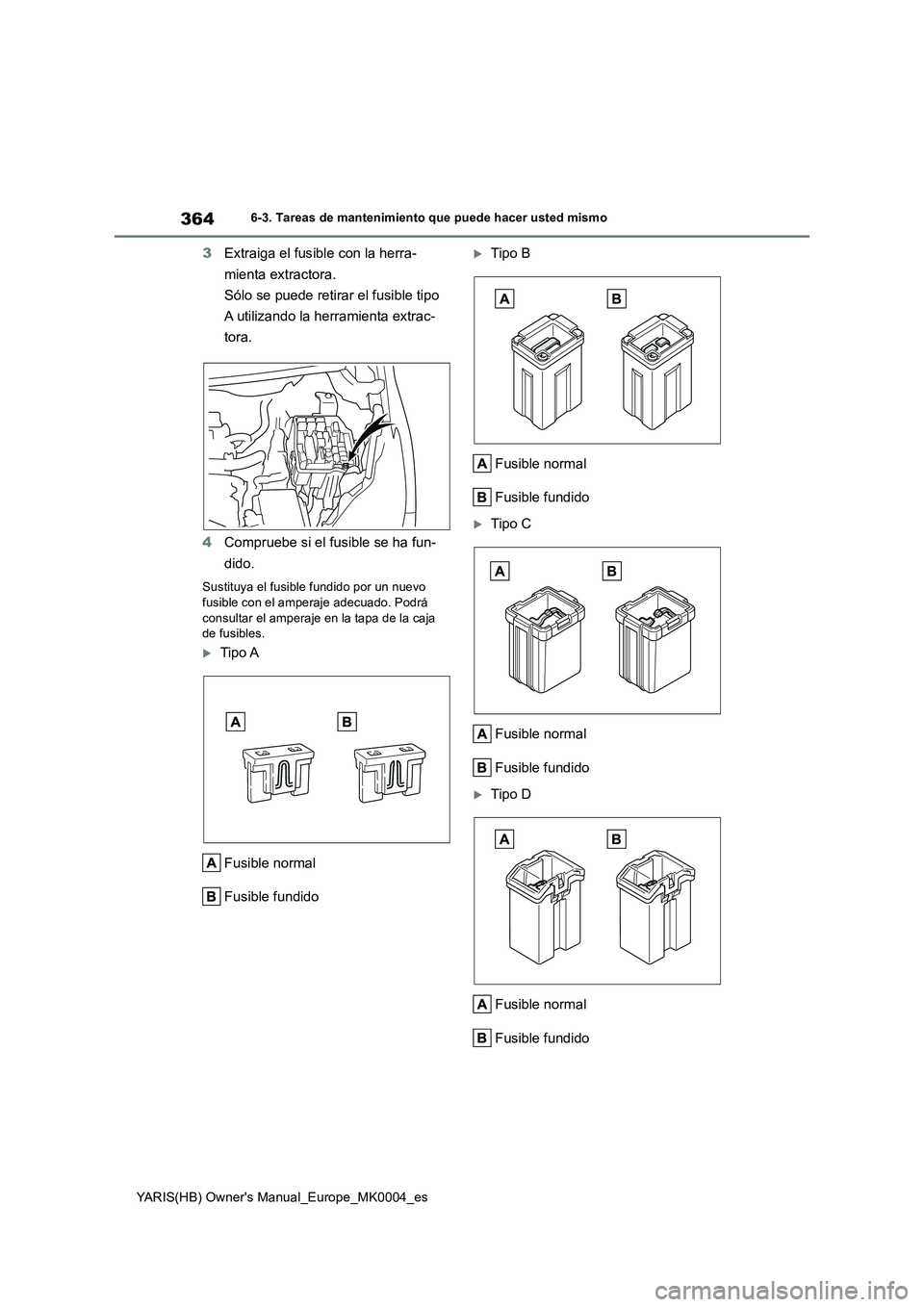

YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
3Extraiga el fusible con la herra-
mienta extractora.
Sólo se puede retirar el fusible tipo
A utilizando la herramienta extrac-
tora.
4Compruebe si el fusible se ha fun-
dido.
Sustituya el fusible fundido por un nuevo
fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja
de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido

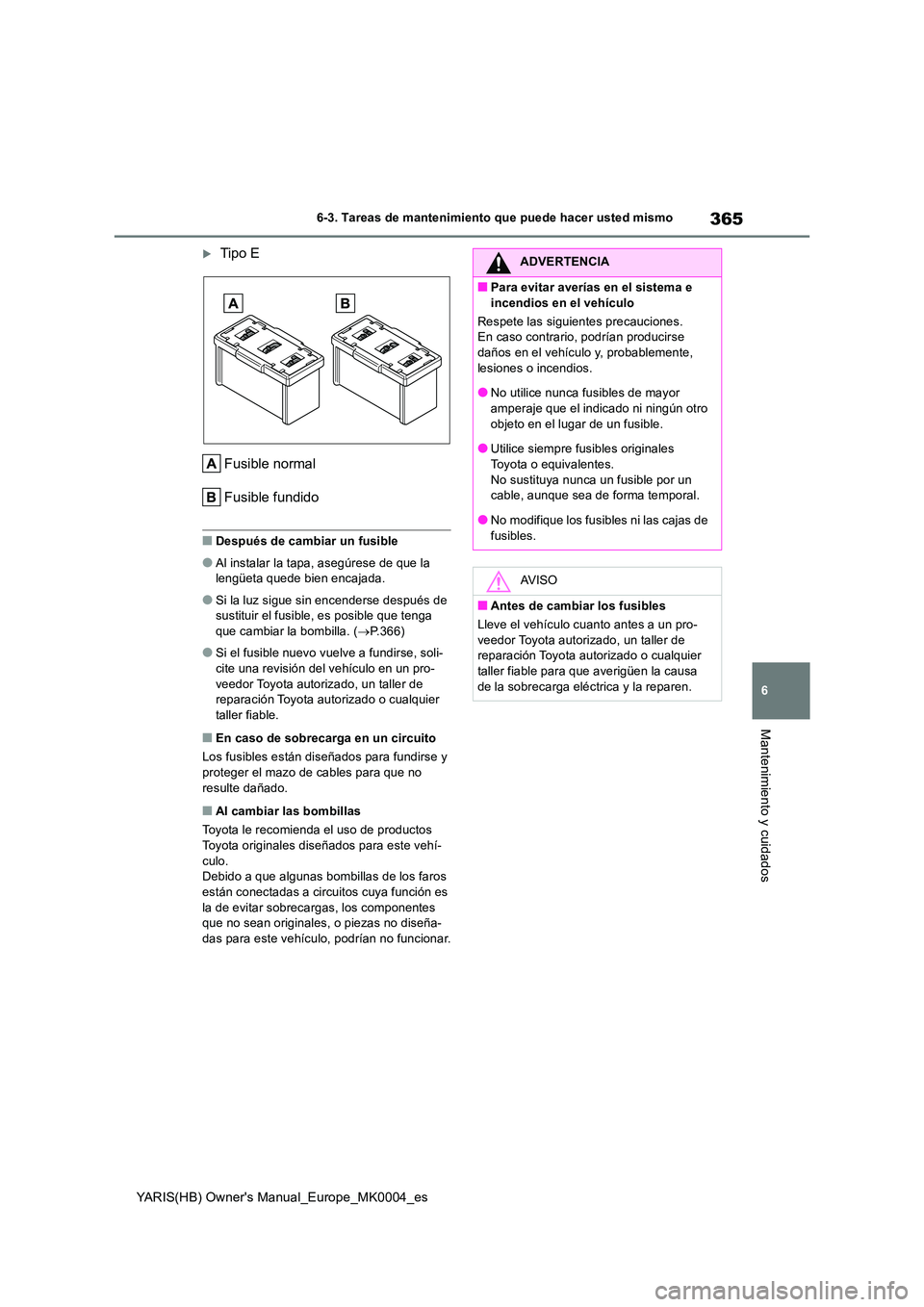

365
6
YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Tipo E
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al instalar la tapa, asegúrese de que la lengüeta quede bien encajada.
●Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga que cambiar la bombilla. ( →P.366)
●Si el fusible nuevo vuelve a fundirse, soli- cite una revisión del vehículo en un pro-
veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y
proteger el mazo de cables para que no resulte dañado.
■Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este vehí-
culo. Debido a que algunas bombillas de los faros están conectadas a circuitos cuya función es
la de evitar sobrecargas, los componentes que no sean originales, o piezas no diseña-das para este vehículo, podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Respete las siguientes precauciones. En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
●No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro
objeto en el lugar de un fusible.
●Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de
fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un pro-
veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa
de la sobrecarga eléctrica y la reparen.

366

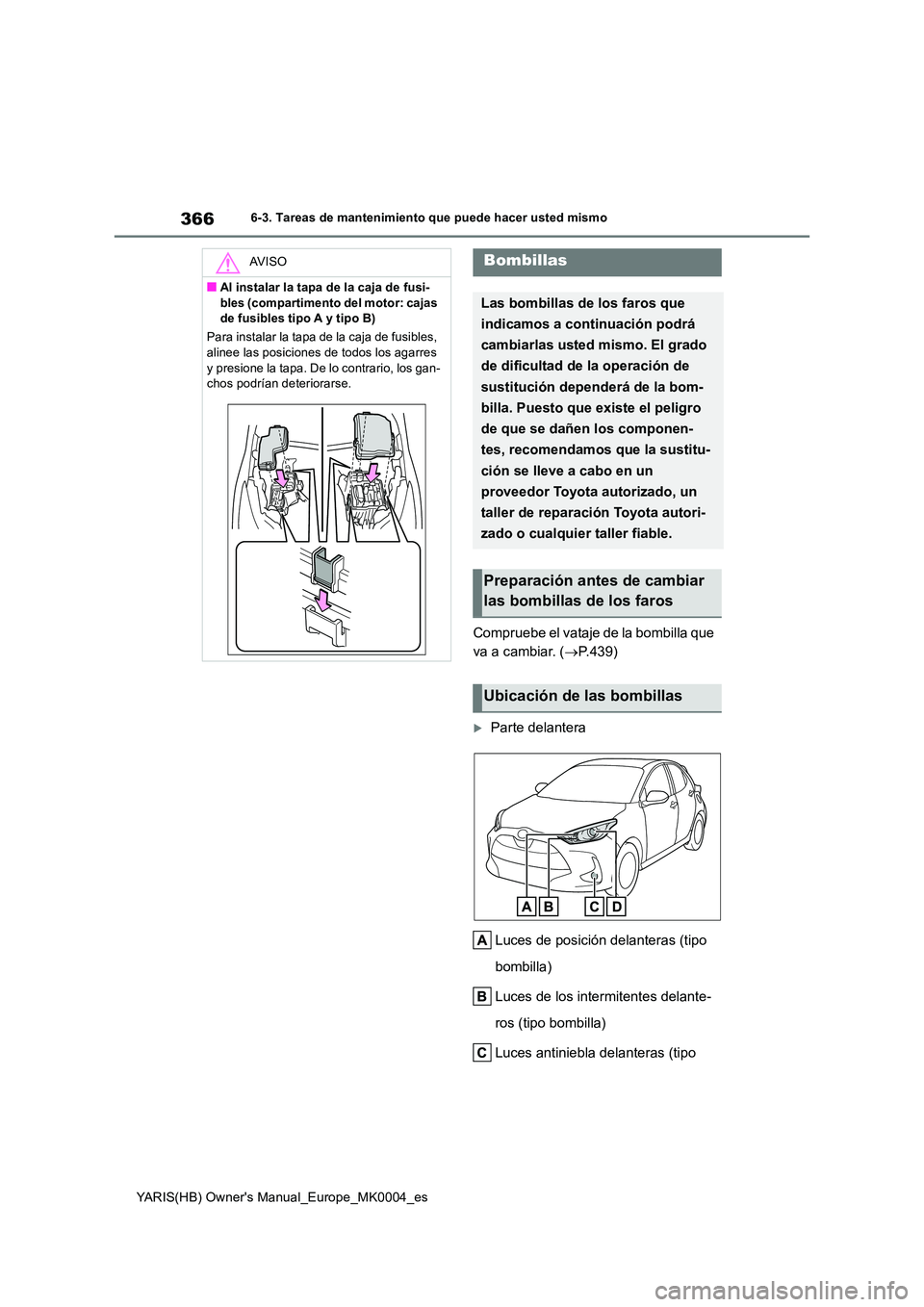

YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Compruebe el vataje de la bombilla que
va a cambiar. ( →P.439)
Parte delantera
Luces de posición delanteras (tipo
bombilla)
Luces de los intermitentes delante-
ros (tipo bombilla)
Luces antiniebla delanteras (tipo
AV I S O
■Al instalar la tapa de la caja de fusi-
bles (compartimento del motor: cajas de fusibles tipo A y tipo B)
Para instalar la tapa de la caja de fusibles, alinee las posiciones de todos los agarres
y presione la tapa. De lo contrario, los gan- chos podrían deteriorarse.
Bombillas
Las bombillas de los faros que
indicamos a continuación podrá
cambiarlas usted mismo. El grado
de dificultad de la operación de
sustitución dependerá de la bom-
billa. Puesto que existe el peligro
de que se dañen los componen-
tes, recomendamos que la sustitu-
ción se lleve a cabo en un
proveedor Toyota autorizado, un
taller de reparación Toyota autori-
zado o cualquier taller fiable.
Preparación antes de cambiar
las bombillas de los faros
Ubicación de las bombillas

367
6

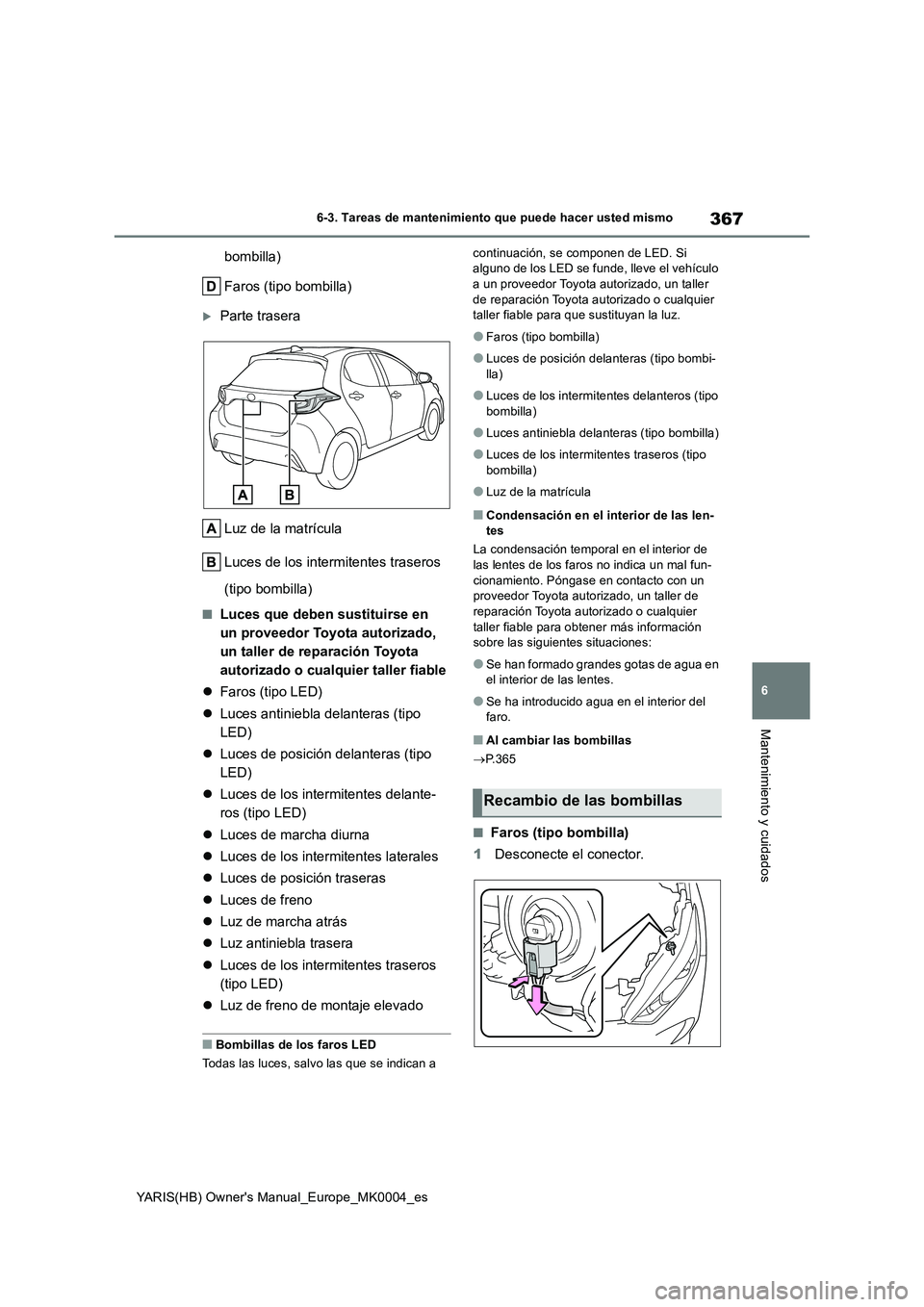

YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
bombilla)
Faros (tipo bombilla)
Parte trasera
Luz de la matrícula
Luces de los intermitentes traseros
(tipo bombilla)
■Luces que deben sustituirse en
un proveedor Toyota autorizado,
un taller de reparación Toyota
autorizado o cualquier taller fiable
zFaros (tipo LED)
zLuces antiniebla delanteras (tipo
LED)
zLuces de posición delanteras (tipo
LED)
zLuces de los intermitentes delante-
ros (tipo LED)
zLuces de marcha diurna
zLuces de los intermitentes laterales
zLuces de posición traseras
zLuces de freno
zLuz de marcha atrás
zLuz antiniebla trasera
zLuces de los intermitentes traseros
(tipo LED)
zLuz de freno de montaje elevado
■Bombillas de los faros LED
Todas las luces, salvo las que se indican a continuación, se componen de LED. Si
alguno de los LED se funde, lleve el vehículo
a un proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o cualquier
taller fiable para que sustituyan la luz.
●Faros (tipo bombilla)
●Luces de posición delanteras (tipo bombi-
lla)
●Luces de los intermitentes delanteros (tipo
bombilla)
●Luces antiniebla delanteras (tipo bombilla)
●Luces de los intermitentes traseros (tipo
bombilla)
●Luz de la matrícula
■Condensación en el interior de las len-
tes
La condensación temporal en el interior de
las lentes de los faros no indica un mal fun-
cionamiento. Póngase en contacto con un
proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier
taller fiable para obtener más información
sobre las siguientes situaciones:
●Se han formado grandes gotas de agua en
el interior de las lentes.
●Se ha introducido agua en el interior del
faro.
■Al cambiar las bombillas
→P.365
■Faros (tipo bombilla)
1Desconecte el conector.
Recambio de las bombillas

368

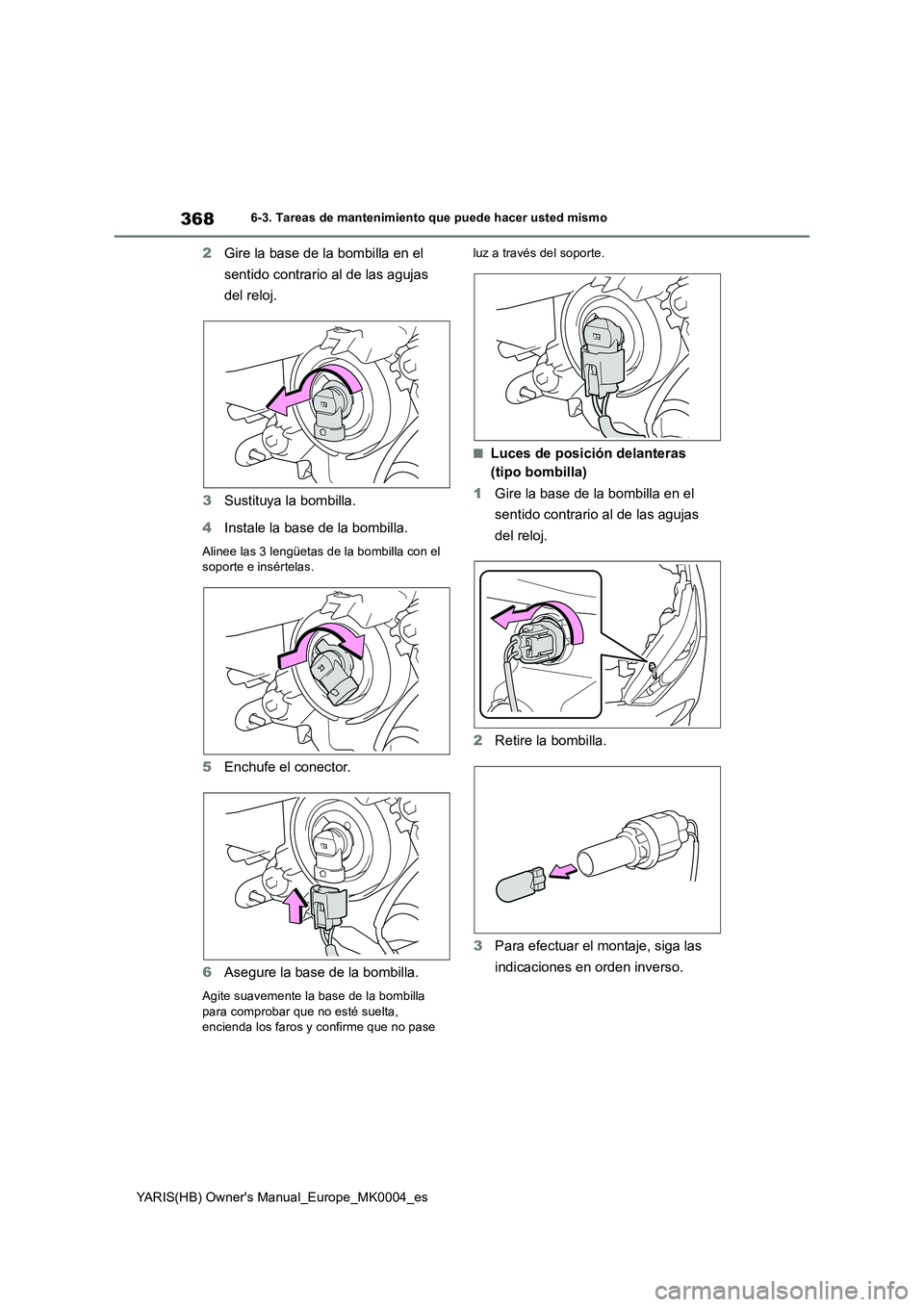

YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
2Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
3 Sustituya la bombilla.
4 Instale la base de la bombilla.
Alinee las 3 lengüetas de la bombilla con el soporte e insértelas.
5 Enchufe el conector.
6 Asegure la base de la bombilla.
Agite suavemente la base de la bombilla para comprobar que no esté suelta, encienda los faros y confirme que no pase
luz a través del soporte.
■Luces de posición delanteras
(tipo bombilla)
1 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
2 Retire la bombilla.
3 Para efectuar el montaje, siga las
indicaciones en orden inverso.

369
6

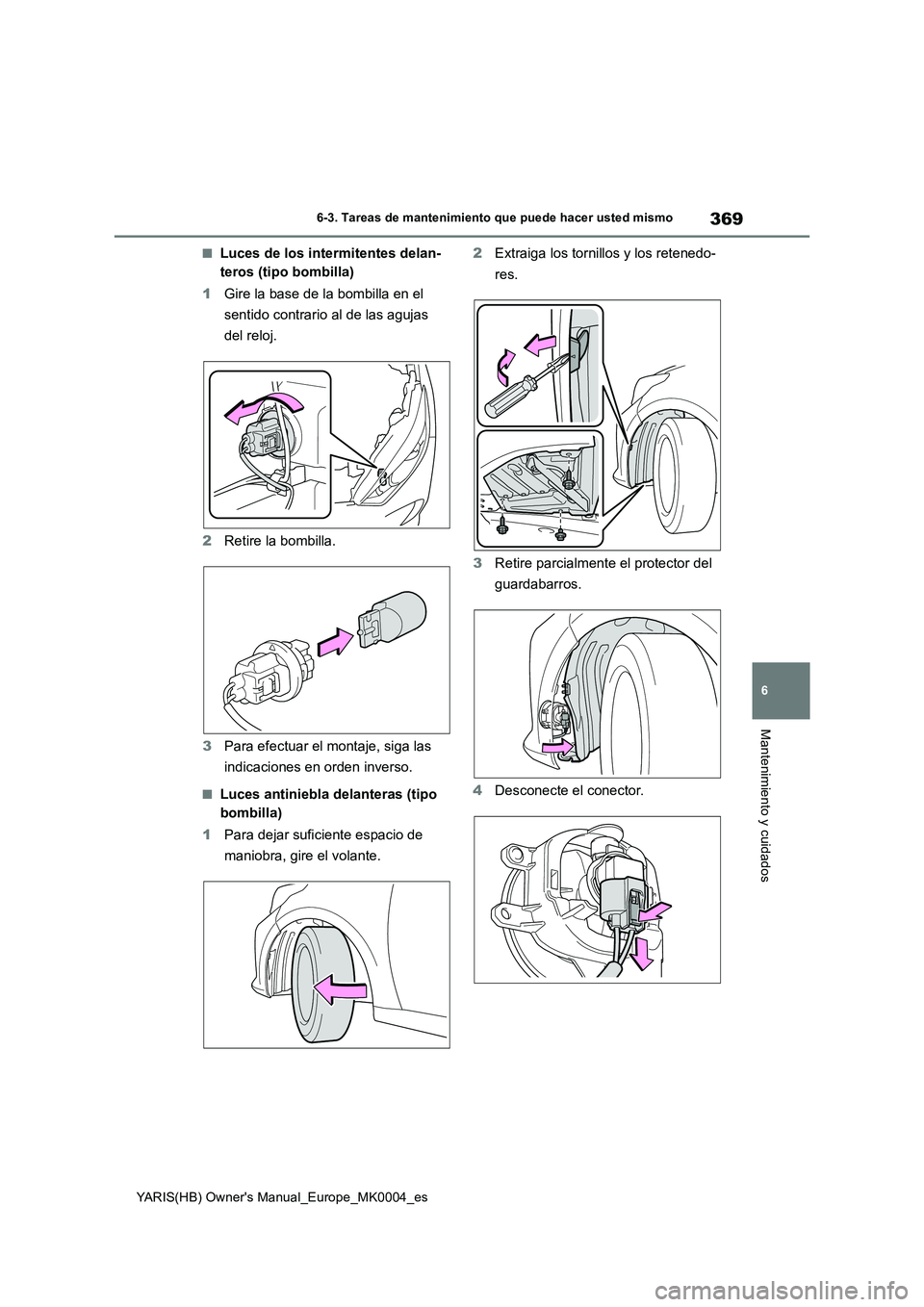

YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
■Luces de los intermitentes delan-
teros (tipo bombilla)
1 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
2 Retire la bombilla.
3 Para efectuar el montaje, siga las
indicaciones en orden inverso.
■Luces antiniebla delanteras (tipo
bombilla)
1 Para dejar suficiente espacio de
maniobra, gire el volante.
2 Extraiga los tornillos y los retenedo-
res.
3 Retire parcialmente el protector del
guardabarros.
4 Desconecte el conector.

370

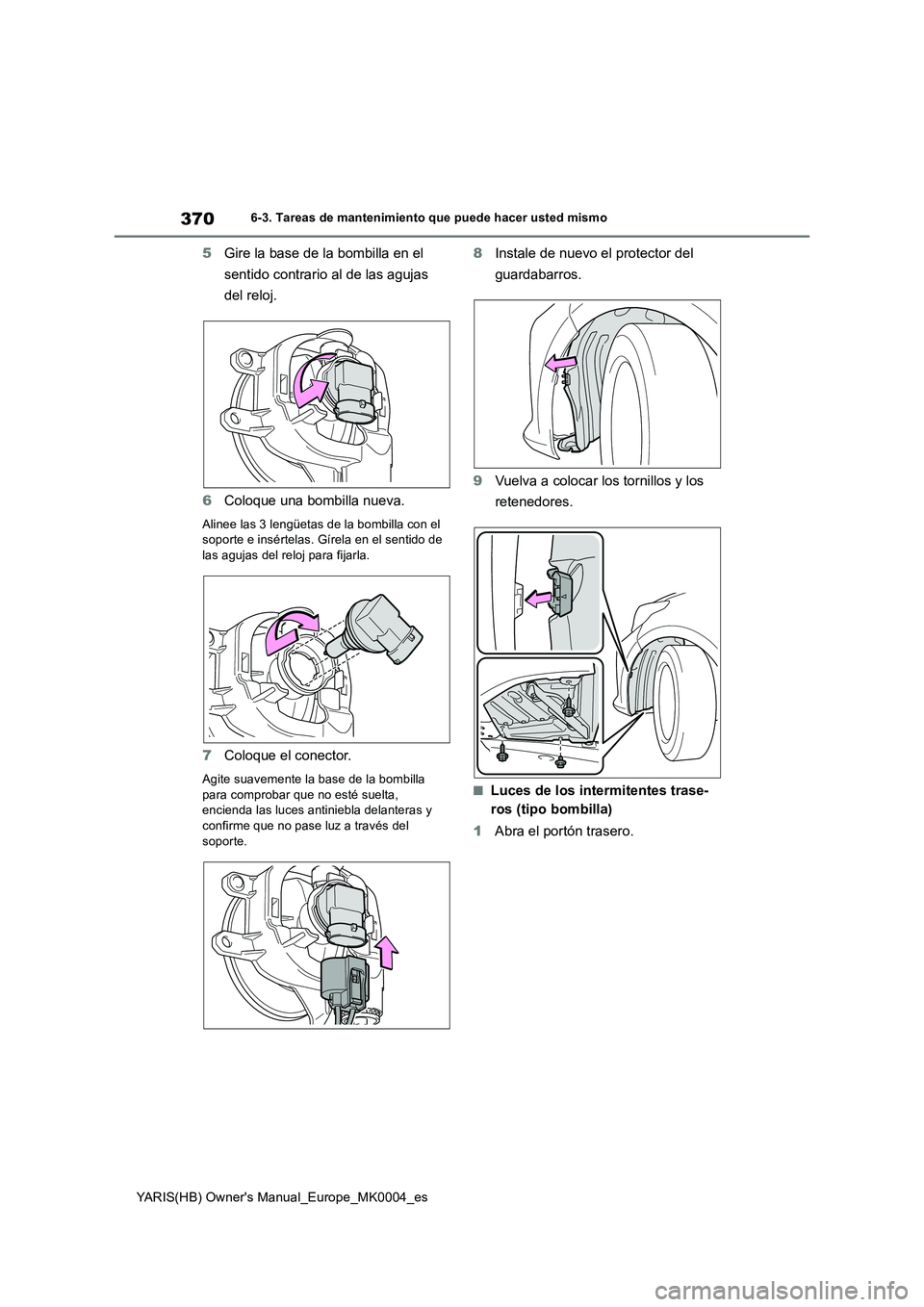

YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
5Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
6 Coloque una bombilla nueva.
Alinee las 3 lengüetas de la bombilla con el soporte e insértelas. Gírela en el sentido de las agujas del reloj para fijarla.
7 Coloque el conector.
Agite suavemente la base de la bombilla
para comprobar que no esté suelta, encienda las luces antiniebla delanteras y confirme que no pase luz a través del
soporte.
8 Instale de nuevo el protector del
guardabarros.
9 Vuelva a colocar los tornillos y los
retenedores.
■Luces de los intermitentes trase-
ros (tipo bombilla)
1 Abra el portón trasero.
