7-2. Mesures à prendre en cas d’urgence
En cas de problème
Peut-être le système de démarrage du
moteur ne fonctionne-t-il pas correcte-
ment en raison d’un problème élec-
trique, comme l’usure de la pile de la
clé électronique ou un fusible grillé par
exemple. Toutefois, il existe une
mesure de secours permettant de
démarrer le moteur. ( →P.411)
Le problème est peut-être dû à l’une
des causes suivantes:
z La batterie est peut-être déchargée.
( →P.415)
z Un câble de batterie est peut-être
débranché (ou les deux). ( →P.334)
z L’antivol de direction présente peut-
être une anomalie (véhicules équi-
pés du système d’accès et de
démarrage “mains libres”).
Prenez contact avec un concessionnaire
Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable si vous ne
savez pas ou ne pouvez pas résoudre le
problème.
Lorsque le moteur ne démarre pas,
vous pouvez tentez la procédure sui-
vante comme mesure de secours, à
condition que le contacteur de démar-
rage fonctionne normalement.
Ne pas utiliser cette procédure de
démarrage, sauf en cas d’urgence.
1 Serrez le frein de stationnement.
2 Vérifiez que le sélecteur de vitesses
est sur P (transmission Multidrive)
ou sur N (boîte de vitesses
manuelle).
3 Mettez le contacteur de démarrage
sur ACC.
4 Appuyez sur le contacteur de
démarrage pendant environ 15
secondes de suite, tout en appuyant
franchement sur la pédale de frein
(transmission Multidrive) ou la
pédale d’embrayage (boîte de
vitesses manuelle).
Même s’il est possible de démarrer le
moteur avec la procédure qui vient d’être
expliquée, il est vraisemblable que le sys-
tème soit défectueux. Faites inspecter le
véhicule par un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel
réparateur fiable.
Le démarreur n’est pas
entraîné (véhicules équipés
d’un système d’accès et de
démarrage “mains libres”)
Le démarreur ne fonctionne
pas, les éclairages intérieurs et
les projecteurs ne s’allument
pas, l’avertisseur sonore ne
fonctionne pas.
Fonction de démarrage de
secours (véhicules équipés
d’un système d’accès et de
démarrage “mains libres”)

412
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence
■Si la clé électronique ne fonctionne pas
normalement
●Vérifiez que le système d’accès et de
démarrage “mains libres” n’a pas été désactivé suite à une personnalisation. S’il est désactivé, activez la fonction. (Fonc-
tions personnalisables: →P.436)
●Vérifiez si le mode d’économie de la batte-
rie est actif. Si la fonction est active, annu- lez-la. ( →P.127)
Si vous perdez vos clés
Un concessionnaire Toyota, un
réparateur agréé Toyota, ou
n’importe quel réparateur fiable
est en mesure de réaliser de nou-
velles clés d’origine, à condition
de lui fournir l’autre clé (véhicules
dépourvus de système d’accès et
de démarrage “mains libres”) ou
la clé conventionnelle (véhicules
équipés d’un système d’accès et
de démarrage “mains libres”) et le
numéro gravé sur la languette qui
l’accompagne.
Conservez cette languette en lieu
sûr, par exemple dans votre porte-
feuille, et non dans le véhicule.
NOTE
■En cas de perte d’une clé électro- nique (véhicules équipés d’un sys-
tème d’accès et de démarrage “mains libres”)
Une clé électronique perdue définitive- ment augmente considérablement le
risque de vol du véhicule. Adressez-vous immédiatement à un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable, en appor- tant toutes les autres clés électroniques qui vous ont été fournies avec votre véhi-
cule.
Si la clé électronique ne
fonctionne pas normale-
ment (véhicules équipés
d’un système d’accès et de
démarrage “mains libres”)
Si la communication est interrom-
pue entre la clé électronique et le
véhicule ( →P.127) ou s’il est
impossible d’utiliser la clé électro-
nique parce que sa pile est usée,
le système d’accès et de démar-
rage “mains libres” et la télécom-
mande du verrouillage centralisé
sont inutilisables. Dans un tel cas,
procédez comme suit pour ouvrir
les portes et pour démarrer le
moteur.
NOTE
■En cas de mauvais fonctionnement du système d’accès et de démarrage “mains libres” ou de tout autre pro-
blème lié aux clés
Confiez votre véhicule avec toutes les clés électroniques associées à un concession-naire Toyota, un réparateur agréé Toyota,
ou n’importe quel réparateur fiable.

413
7
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence
En cas de problème

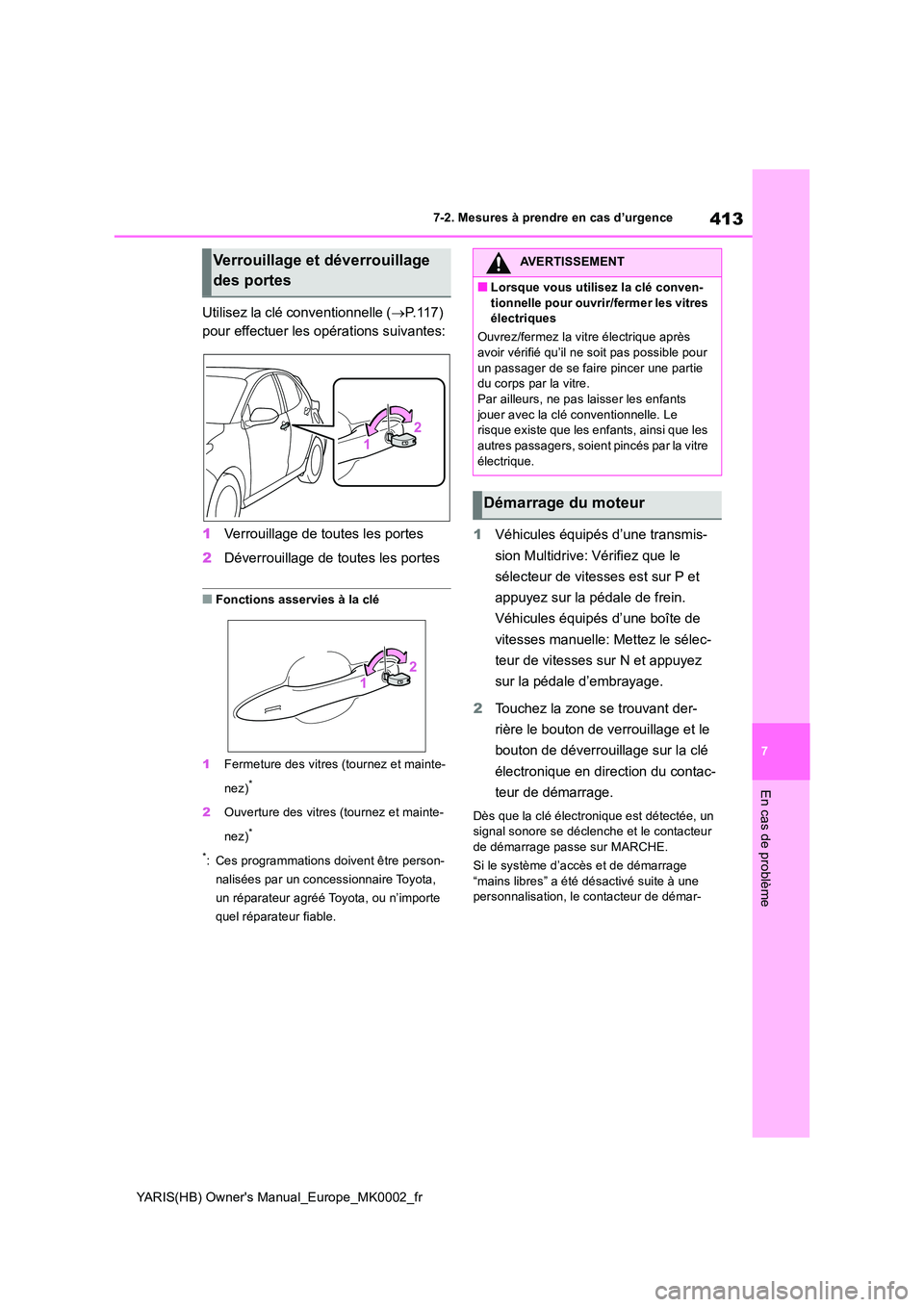

Utilisez la clé conventionnelle (→P. 1 1 7 )
pour effectuer les opérations suivantes:
1 Verrouillage de toutes les portes
2 Déverrouillage de toutes les portes
■Fonctions asservies à la clé
1 Fermeture des vitres (tournez et mainte-
nez)*
2 Ouverture des vitres (tournez et mainte-
nez)*
*: Ces programmations doivent être person-
nalisées par un concessionnaire Toyota,
un réparateur agréé Toyota, ou n’importe
quel réparateur fiable.
1 Véhicules équipés d’une transmis-
sion Multidrive: Vérifiez que le
sélecteur de vitesses est sur P et
appuyez sur la pédale de frein.
Véhicules équipés d’une boîte de
vitesses manuelle: Mettez le sélec-
teur de vitesses sur N et appuyez
sur la pédale d’embrayage.
2 Touchez la zone se trouvant der-
rière le bouton de verrouillage et le
bouton de déverrouillage sur la clé
électronique en direction du contac-
teur de démarrage.
Dès que la clé électronique est détectée, un signal sonore se déclenche et le contacteur
de démarrage passe sur MARCHE.
Si le système d’accès et de démarrage “mains libres” a été désactivé suite à une personnalisation, le contacteur de démar-
Verrouillage et déverrouillage
des portes
AVERTISSEMENT
■Lorsque vous utilisez la clé conven-
tionnelle pour ouvrir/fermer les vitres électriques
Ouvrez/fermez la vitre électrique après avoir vérifié qu’il ne soit pas possible pour
un passager de se faire pincer une partie du corps par la vitre.Par ailleurs, ne pas laisser les enfants
jouer avec la clé conventionnelle. Le risque existe que les enfants, ainsi que les autres passagers, soient pincés par la vitre
électrique.
Démarrage du moteur

414
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence

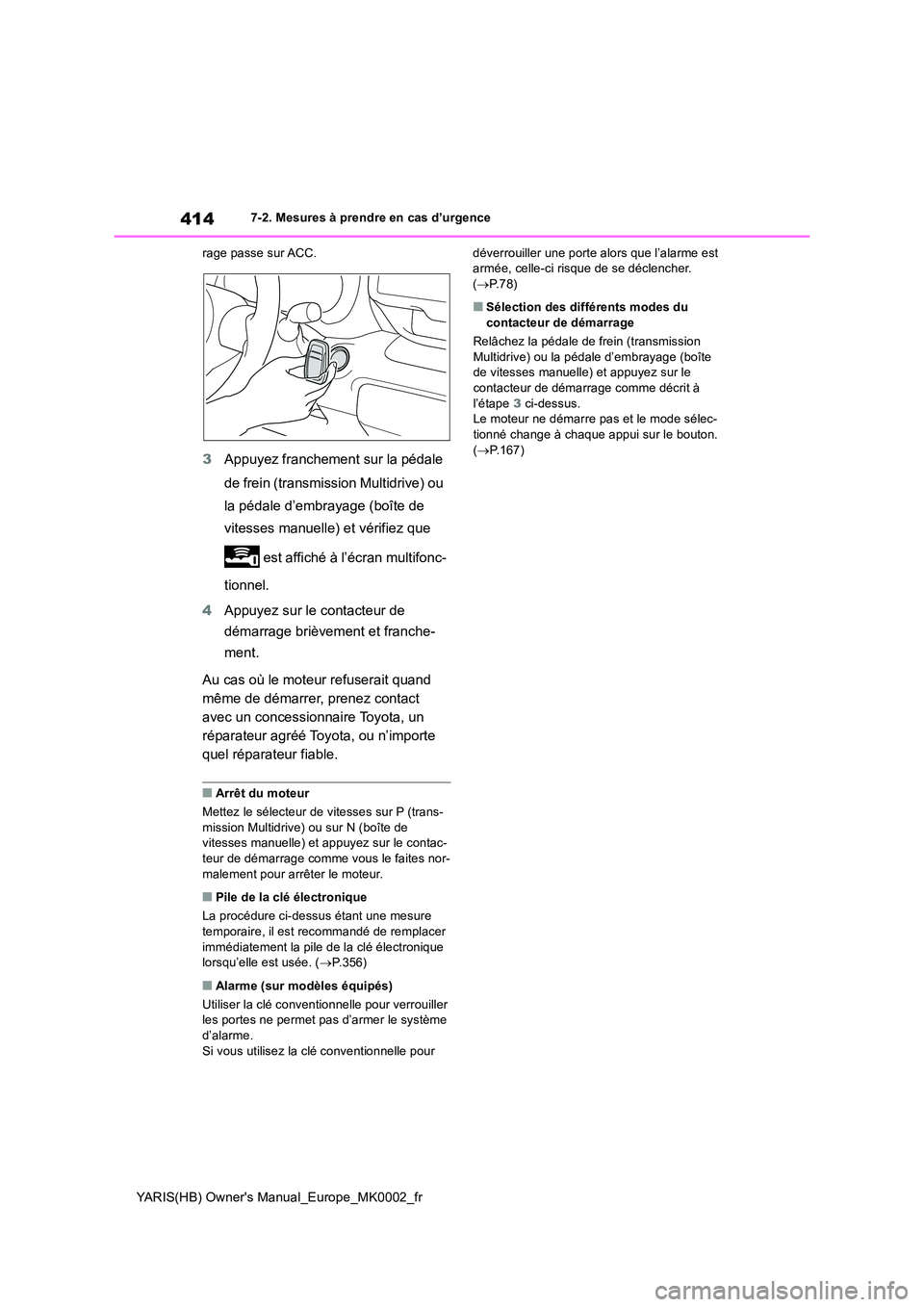

rage passe sur ACC.
3 Appuyez franchement sur la pédale
de frein (transmission Multidrive) ou
la pédale d’embrayage (boîte de
vitesses manuelle) et vérifiez que
est affiché à l’écran multifonc-
tionnel.
4 Appuyez sur le contacteur de
démarrage brièvement et franche-
ment.
Au cas où le moteur refuserait quand
même de démarrer, prenez contact
avec un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe
quel réparateur fiable.
■Arrêt du moteur
Mettez le sélecteur de vitesses sur P (trans- mission Multidrive) ou sur N (boîte de vitesses manuelle) et appuyez sur le contac-
teur de démarrage comme vous le faites nor- malement pour arrêter le moteur.
■Pile de la clé électronique
La procédure ci-dessus étant une mesure temporaire, il est recommandé de remplacer
immédiatement la pile de la clé électronique lorsqu’elle est usée. ( →P.356)
■Alarme (sur modèles équipés)
Utiliser la clé conventionnelle pour verrouiller les portes ne permet pas d’armer le système
d’alarme. Si vous utilisez la clé conventionnelle pour
déverrouiller une porte alors que l’alarme est armée, celle-ci risque de se déclencher. ( →P.78)
■Sélection des différents modes du
contacteur de démarrage
Relâchez la pédale de frein (transmission Multidrive) ou la pédale d’embrayage (boîte de vitesses manuelle) et appuyez sur le
contacteur de démarrage comme décrit à l’étape 3 ci-dessus. Le moteur ne démarre pas et le mode sélec-
tionné change à chaque appui sur le bouton. ( →P.167)

415
7
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence
En cas de problème

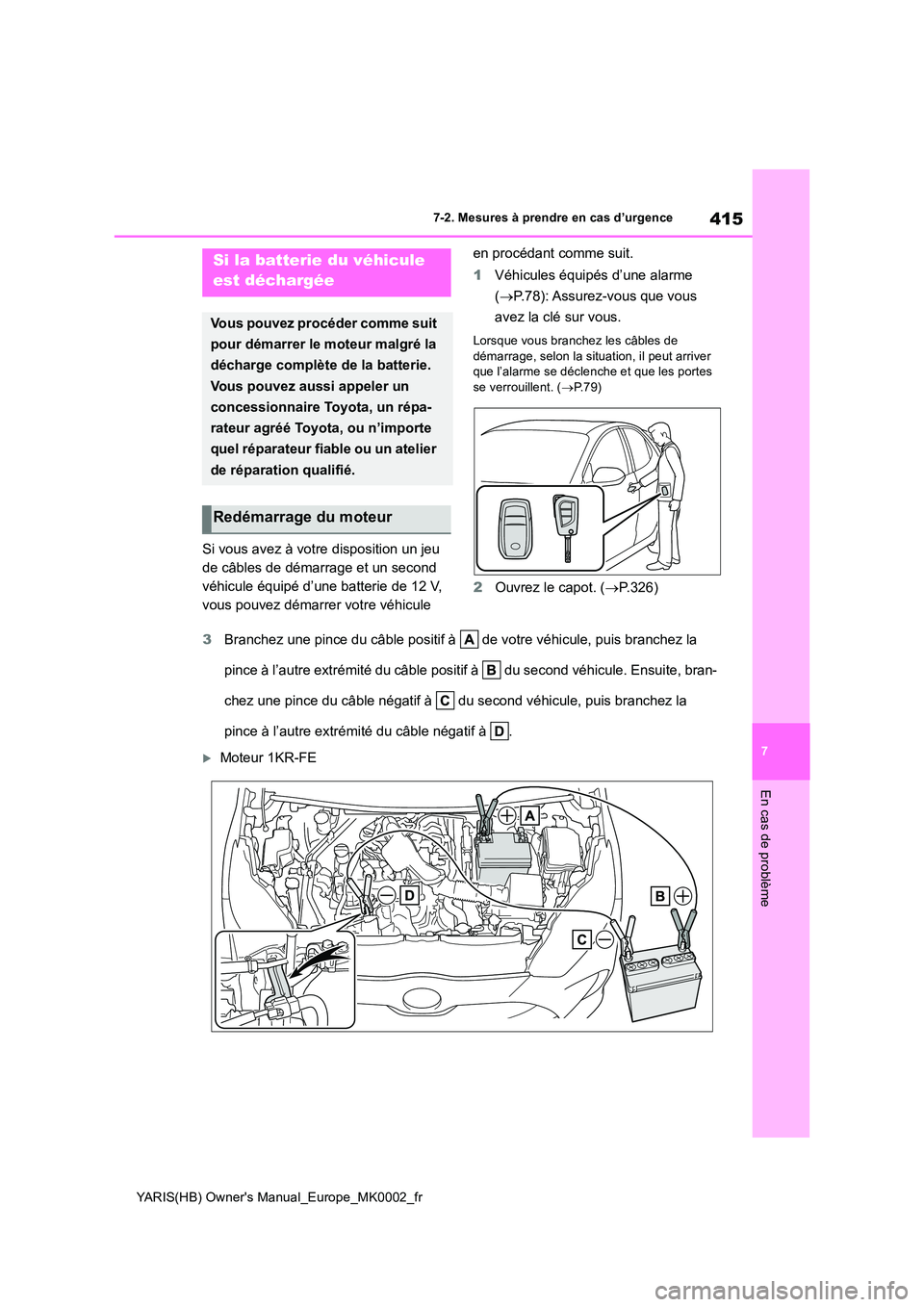

Si vous avez à votre disposition un jeu
de câbles de démarrage et un second
véhicule équipé d’une batterie de 12 V,
vous pouvez démarrer votre véhicule
en procédant comme suit.
1 Véhicules équipés d’une alarme
( →P.78): Assurez-vous que vous
avez la clé sur vous.
Lorsque vous branchez les câbles de
démarrage, selon la situation, il peut arriver que l’alarme se déclenche et que les portes se verrouillent. ( →P.79)
2Ouvrez le capot. (→P.326)
3 Branchez une pince du câble positif à de votre véhicule, puis branchez la
pince à l’autre extrémité du câble positif à du second véhicule. Ensuite, bran-
chez une pince du câble négatif à du second véhicule, puis branchez la
pince à l’autre extrémité du câble négatif à .
Moteur 1KR-FE
Si la batterie du véhicule
est déchargée
Vous pouvez procéder comme suit
pour démarrer le moteur malgré la
décharge complète de la batterie.
Vous pouvez aussi appeler un
concessionnaire Toyota, un répa-
rateur agréé Toyota, ou n’importe
quel réparateur fiable ou un atelier
de réparation qualifié.
Redémarrage du moteur

416
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence

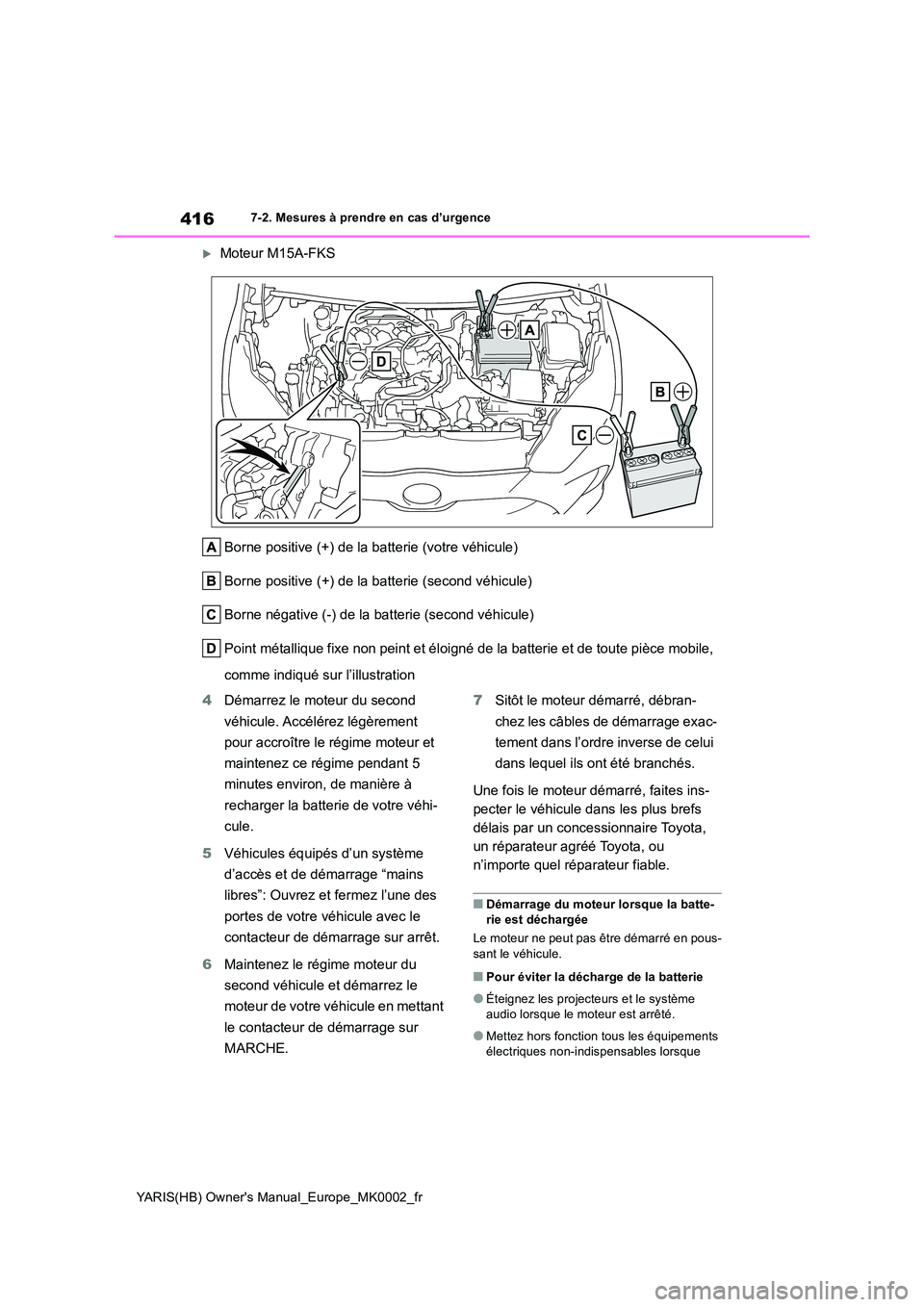

Moteur M15A-FKS
Borne positive (+) de la batterie (votre véhicule)
Borne positive (+) de la batterie (second véhicule)
Borne négative (-) de la batterie (second véhicule)
Point métallique fixe non peint et éloigné de la batterie et de toute pièce mobile,
comme indiqué sur l’illustration
4 Démarrez le moteur du second
véhicule. Accélérez légèrement
pour accroître le régime moteur et
maintenez ce régime pendant 5
minutes environ, de manière à
recharger la batterie de votre véhi-
cule.
5 Véhicules équipés d’un système
d’accès et de démarrage “mains
libres”: Ouvrez et fermez l’une des
portes de votre véhicule avec le
contacteur de démarrage sur arrêt.
6 Maintenez le régime moteur du
second véhicule et démarrez le
moteur de votre véhicule en mettant
le contacteur de démarrage sur
MARCHE.
7 Sitôt le moteur démarré, débran-
chez les câbles de démarrage exac-
tement dans l’ordre inverse de celui
dans lequel ils ont été branchés.
Une fois le moteur démarré, faites ins-
pecter le véhicule dans les plus brefs
délais par un concessionnaire Toyota,
un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
■Démarrage du moteur lorsque la batte- rie est déchargée
Le moteur ne peut pas être démarré en pous- sant le véhicule.
■Pour éviter la décharge de la batterie
●Éteignez les projecteurs et le système audio lorsque le moteur est arrêté.
●Mettez hors fonction tous les équipements électriques non-indispensables lorsque

417
7
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence
En cas de problème

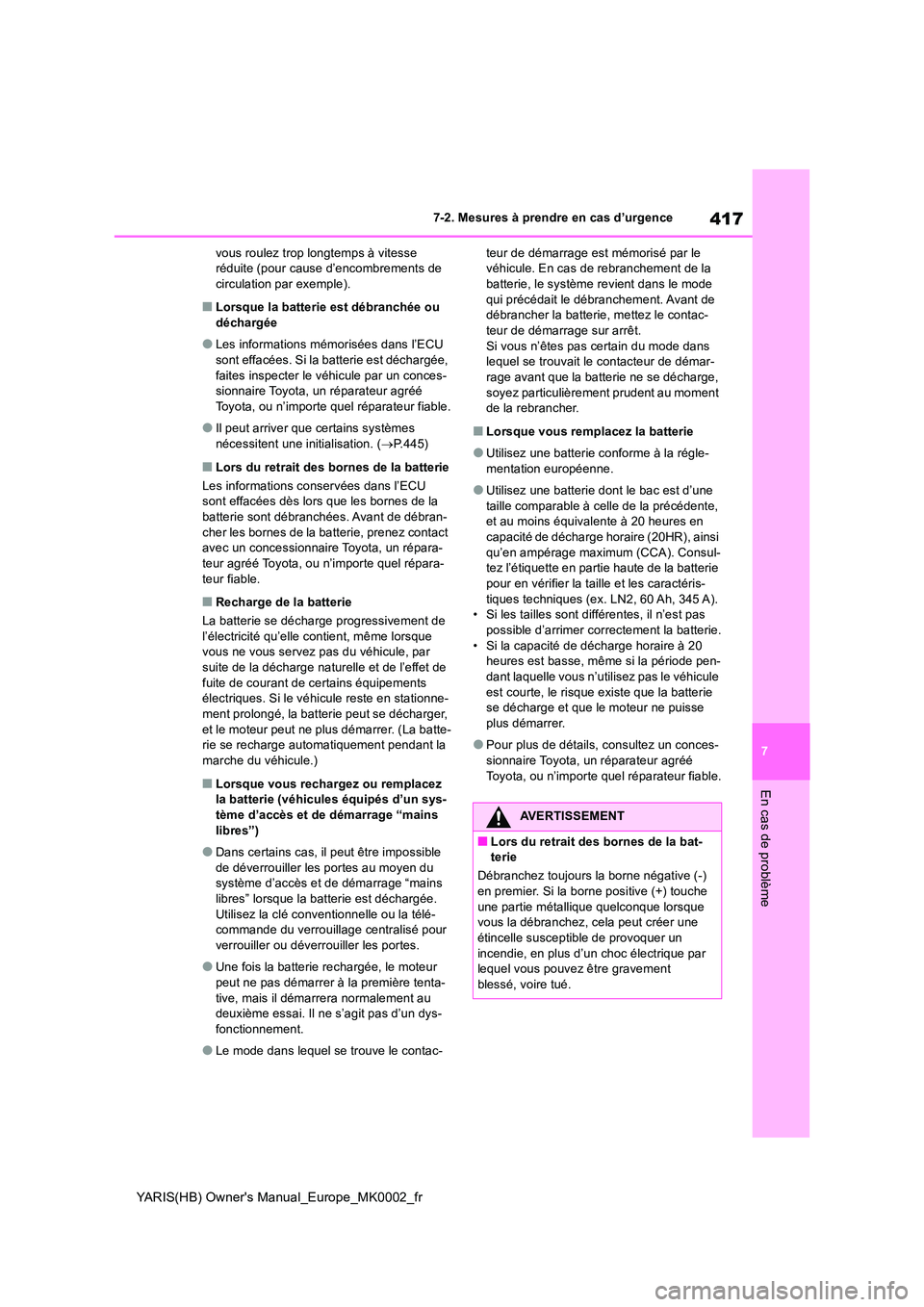

vous roulez trop longtemps à vitesse réduite (pour cause d’encombrements de circulation par exemple).
■Lorsque la batterie est débranchée ou
déchargée
●Les informations mémorisées dans l’ECU
sont effacées. Si la batterie est déchargée, faites inspecter le véhicule par un conces-sionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable.
●Il peut arriver que certains systèmes
nécessitent une initialisation. ( →P.445)
■Lors du retrait des bornes de la batterie
Les informations conservées dans l’ECU sont effacées dès lors que les bornes de la batterie sont débranchées. Avant de débran-
cher les bornes de la batterie, prenez contact avec un concessionnaire Toyota, un répara-teur agréé Toyota, ou n’importe quel répara-
teur fiable.
■Recharge de la batterie
La batterie se décharge progressivement de l’électricité qu’elle contient, même lorsque vous ne vous servez pas du véhicule, par
suite de la décharge naturelle et de l’effet de fuite de courant de certains équipements électriques. Si le véhicule reste en stationne-
ment prolongé, la batterie peut se décharger, et le moteur peut ne plus démarrer. (La batte-rie se recharge automatiquement pendant la
marche du véhicule.)
■Lorsque vous rechargez ou remplacez la batterie (véhicules équipés d’un sys-tème d’accès et de démarrage “mains
libres”)
●Dans certains cas, il peut être impossible
de déverrouiller les portes au moyen du système d’accès et de démarrage “mains libres” lorsque la batterie est déchargée.
Utilisez la clé conventionnelle ou la télé- commande du verrouillage centralisé pour verrouiller ou déverrouiller les portes.
●Une fois la batterie rechargée, le moteur peut ne pas démarrer à la première tenta-
tive, mais il démarrera normalement au deuxième essai. Il ne s’agit pas d’un dys-fonctionnement.
●Le mode dans lequel se trouve le contac-
teur de démarrage est mémorisé par le véhicule. En cas de rebranchement de la batterie, le système revient dans le mode
qui précédait le débranchement. Avant de débrancher la batterie, mettez le contac-teur de démarrage sur arrêt.
Si vous n’êtes pas certain du mode dans lequel se trouvait le contacteur de démar-rage avant que la batterie ne se décharge,
soyez particulièrement prudent au moment de la rebrancher.
■Lorsque vous remplacez la batterie
●Utilisez une batterie conforme à la régle-mentation européenne.
●Utilisez une batterie dont le bac est d’une taille comparable à celle de la précédente, et au moins équivalente à 20 heures en
capacité de décharge hor aire (20HR), ainsi qu’en ampérage maximum (CCA). Consul-tez l’étiquette en partie haute de la batterie
pour en vérifier la taille et les caractéris- tiques techniques (ex. LN2, 60 Ah, 345 A).• Si les tailles sont différentes, il n’est pas
possible d’arrimer correctement la batterie. • Si la capacité de décharge horaire à 20 heures est basse, même si la période pen-
dant laquelle vous n’utilisez pas le véhicule est courte, le risque existe que la batterie se décharge et que le moteur ne puisse
plus démarrer.
●Pour plus de détails, consultez un conces-
sionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
AVERTISSEMENT
■Lors du retrait des bornes de la bat-terie
Débranchez toujours la borne négative (-) en premier. Si la borne positive (+) touche
une partie métallique quelconque lorsque vous la débranchez, cela peut créer une étincelle susceptible de provoquer un
incendie, en plus d’un choc électrique par lequel vous pouvez être gravement blessé, voire tué.

418
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence

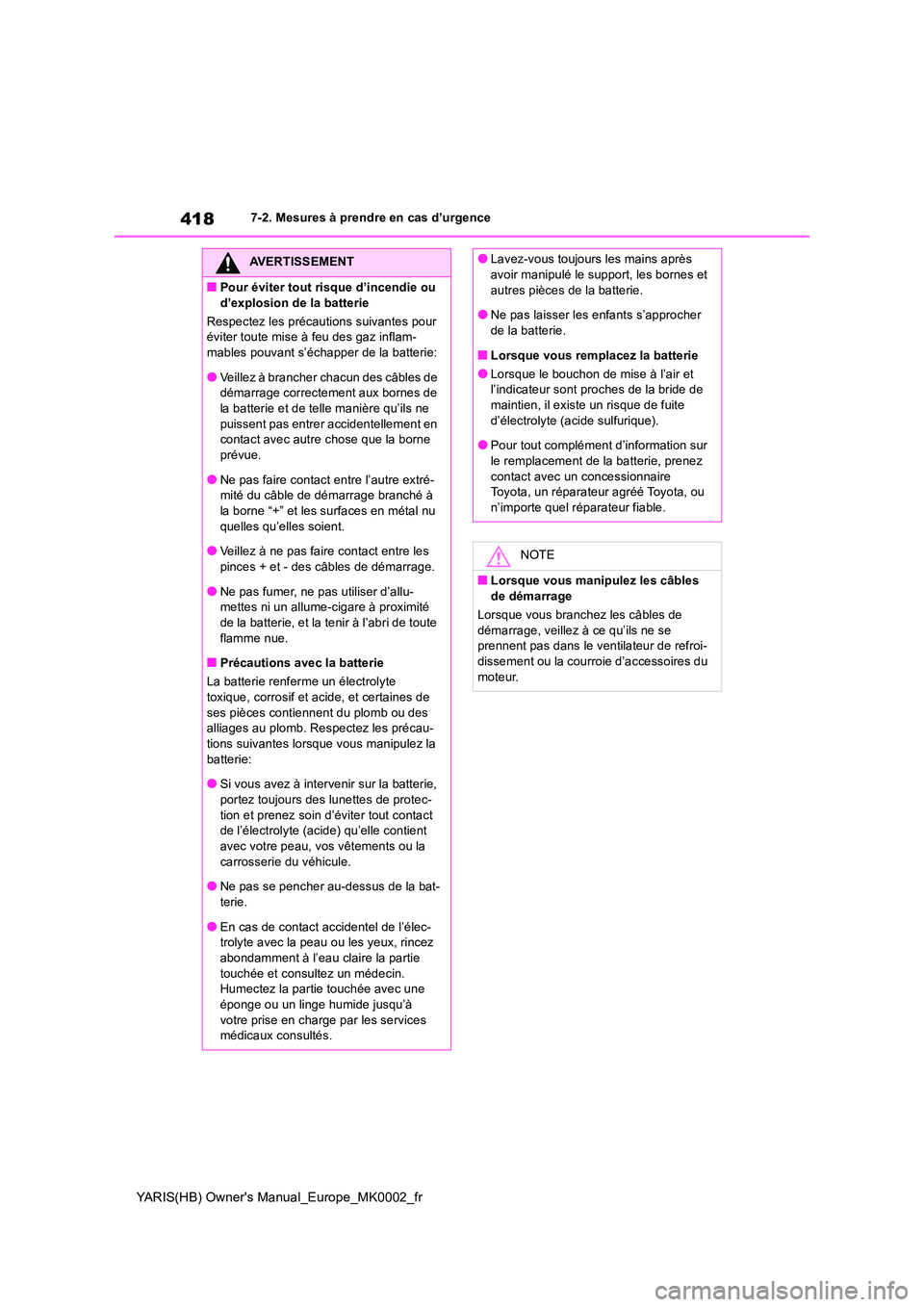

AVERTISSEMENT
■Pour éviter tout risque d’incendie ou
d’explosion de la batterie
Respectez les précaut ions suivantes pour éviter toute mise à feu des gaz inflam-mables pouvant s’échapper de la batterie:
●Veillez à brancher chacun des câbles de démarrage correctement aux bornes de la batterie et de telle manière qu’ils ne
puissent pas entrer accidentellement en contact avec autre chose que la borne prévue.
●Ne pas faire contact entre l’autre extré-mité du câble de démarrage branché à la borne “+” et les surfaces en métal nu
quelles qu’elles soient.
●Veillez à ne pas faire contact entre les pinces + et - des câbles de démarrage.
●Ne pas fumer, ne pas utiliser d’allu- mettes ni un allume-cigare à proximité de la batterie, et la tenir à l’abri de toute
flamme nue.
■Précautions avec la batterie
La batterie renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les précau-
tions suivantes lorsque vous manipulez la batterie:
●Si vous avez à intervenir sur la batterie,
portez toujours des lunettes de protec- tion et prenez soin d’éviter tout contact de l’électrolyte (acide) qu’elle contient
avec votre peau, vos vêtements ou la carrosserie du véhicule.
●Ne pas se pencher au-dessus de la bat-
terie.
●En cas de contact accidentel de l’élec- trolyte avec la peau ou les yeux, rincez
abondamment à l’eau claire la partie touchée et consultez un médecin. Humectez la partie touchée avec une
éponge ou un linge humide jusqu’à votre prise en charge par les services médicaux consultés.
●Lavez-vous toujours les mains après avoir manipulé le support, les bornes et
autres pièces de la batterie.
●Ne pas laisser les enfants s’approcher de la batterie.
■Lorsque vous remplacez la batterie
●Lorsque le bouchon de mise à l’air et l’indicateur sont proches de la bride de maintien, il existe un risque de fuite
d’électrolyte (acide sulfurique).
●Pour tout complément d’information sur le remplacement de la batterie, prenez
contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
NOTE
■Lorsque vous manipulez les câbles
de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne se prennent pas dans le ventilateur de refroi-
dissement ou la courroie d’accessoires du moteur.

419
7
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence

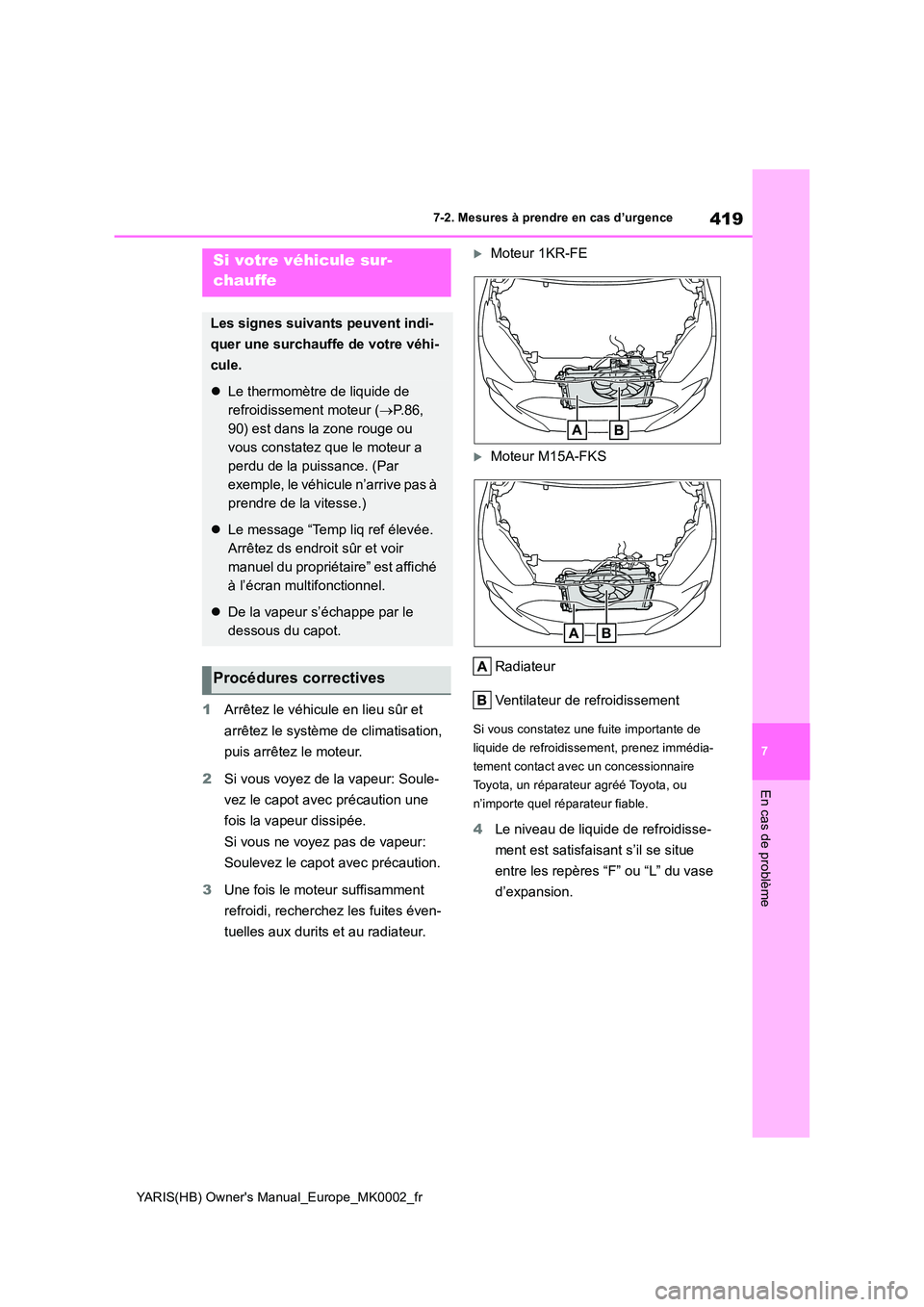

En cas de problème
1Arrêtez le véhicule en lieu sûr et
arrêtez le système de climatisation,
puis arrêtez le moteur.
2 Si vous voyez de la vapeur: Soule-
vez le capot avec précaution une
fois la vapeur dissipée.
Si vous ne voyez pas de vapeur:
Soulevez le capot avec précaution.
3 Une fois le moteur suffisamment
refroidi, recherchez les fuites éven-
tuelles aux durits et au radiateur.
Moteur 1KR-FE
Moteur M15A-FKS
Radiateur
Ventilateur de refroidissement
Si vous constatez une fuite importante de
liquide de refroidissement, prenez immédia-
tement contact avec un concessionnaire
Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
4 Le niveau de liquide de refroidisse-
ment est satisfaisant s’il se situe
entre les repères “F” ou “L” du vase
d’expansion.
Si votre véhicule sur-
chauffe
Les signes suivants peuvent indi-
quer une surchauffe de votre véhi-
cule.
z Le thermomètre de liquide de
refroidissement moteur ( →P. 8 6 ,
90) est dans la zone rouge ou
vous constatez que le moteur a
perdu de la puissance. (Par
exemple, le véhicule n’arrive pas à
prendre de la vitesse.)
z Le message “Temp liq ref élevée.
Arrêtez ds endroit sûr et voir
manuel du propriétaire” est affiché
à l’écran multifonctionnel.
z De la vapeur s’échappe par le
dessous du capot.
Procédures correctives

420
YARIS(HB) Owner's Manual_Europe_MK0002_fr
7-2. Mesures à prendre en cas d’urgence

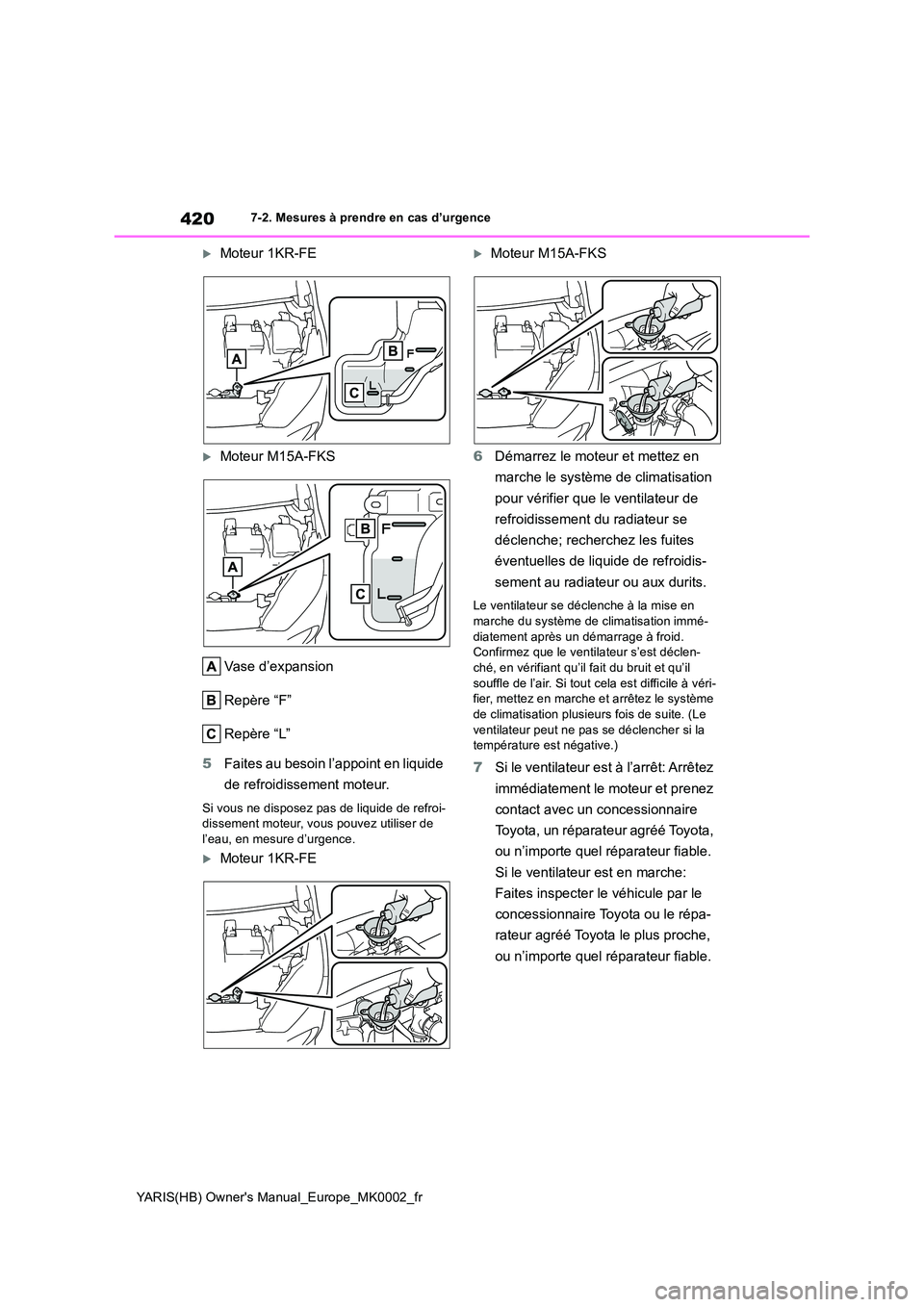

Moteur 1KR-FE
Moteur M15A-FKS
Vase d’expansion
Repère “F”
Repère “L”
5 Faites au besoin l’appoint en liquide
de refroidissement moteur.
Si vous ne disposez pas de liquide de refroi- dissement moteur, vous pouvez utiliser de l’eau, en mesure d’urgence.
Moteur 1KR-FE
Moteur M15A-FKS
6 Démarrez le moteur et mettez en
marche le système de climatisation
pour vérifier que le ventilateur de
refroidissement du radiateur se
déclenche; recherchez les fuites
éventuelles de liquide de refroidis-
sement au radiateur ou aux durits.
Le ventilateur se déclenche à la mise en
marche du système de climatisation immé- diatement après un démarrage à froid. Confirmez que le ventilateur s’est déclen-
ché, en vérifiant qu’il fait du bruit et qu’il souffle de l’air. Si tout cela est difficile à véri-fier, mettez en marche et arrêtez le système
de climatisation plusieurs fois de suite. (Le ventilateur peut ne pas se déclencher si la température est négative.)
7 Si le ventilateur est à l’arrêt: Arrêtez
immédiatement le moteur et prenez
contact avec un concessionnaire
Toyota, un réparateur agréé Toyota,
ou n’importe quel réparateur fiable.
Si le ventilateur est en marche:
Faites inspecter le véhicule par le
concessionnaire Toyota ou le répa-
rateur agréé Toyota le plus proche,
ou n’importe quel réparateur fiable.
