YARIS(HB) Owner's Manual_Europe_MK0002_fr
2

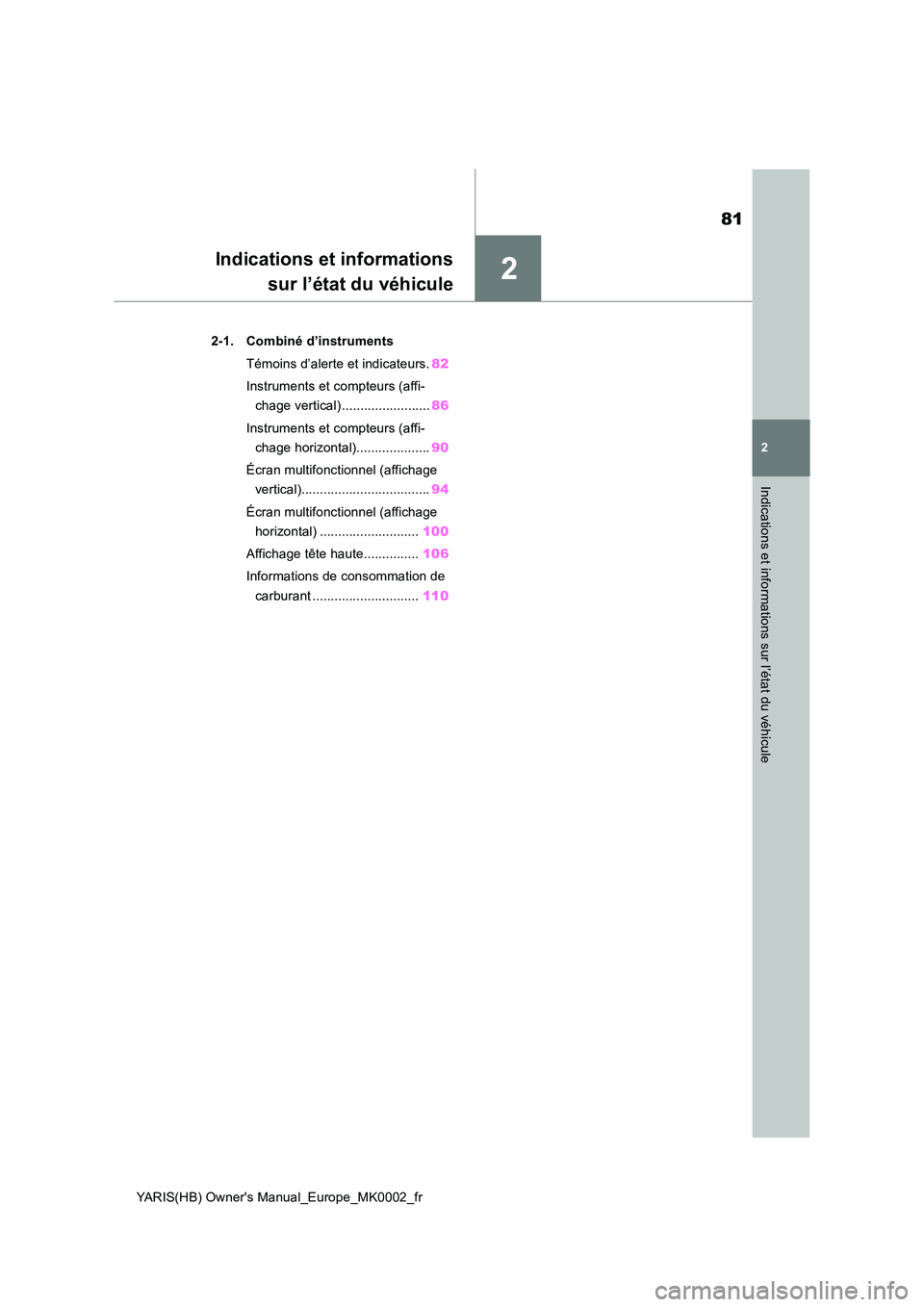

Indications et informations sur l’état du véhicule
Indications et informations
sur l’état du véhicule
2-1. Combiné d’instruments
Témoins d’alerte et indicateurs. 82
Instruments et compteurs (affi-
chage vertical) ........................ 86
Instruments et compteurs (affi-
chage horizontal).................... 90
Écran multifonctionnel (affichage
vertical)................................... 94
Écran multifonctionnel (affichage
horizontal) ........................... 100
Affichage tête haute............... 106
Informations de consommation de
carburant ............................. 110

82
YARIS(HB) Owner's Manual_Europe_MK0002_fr

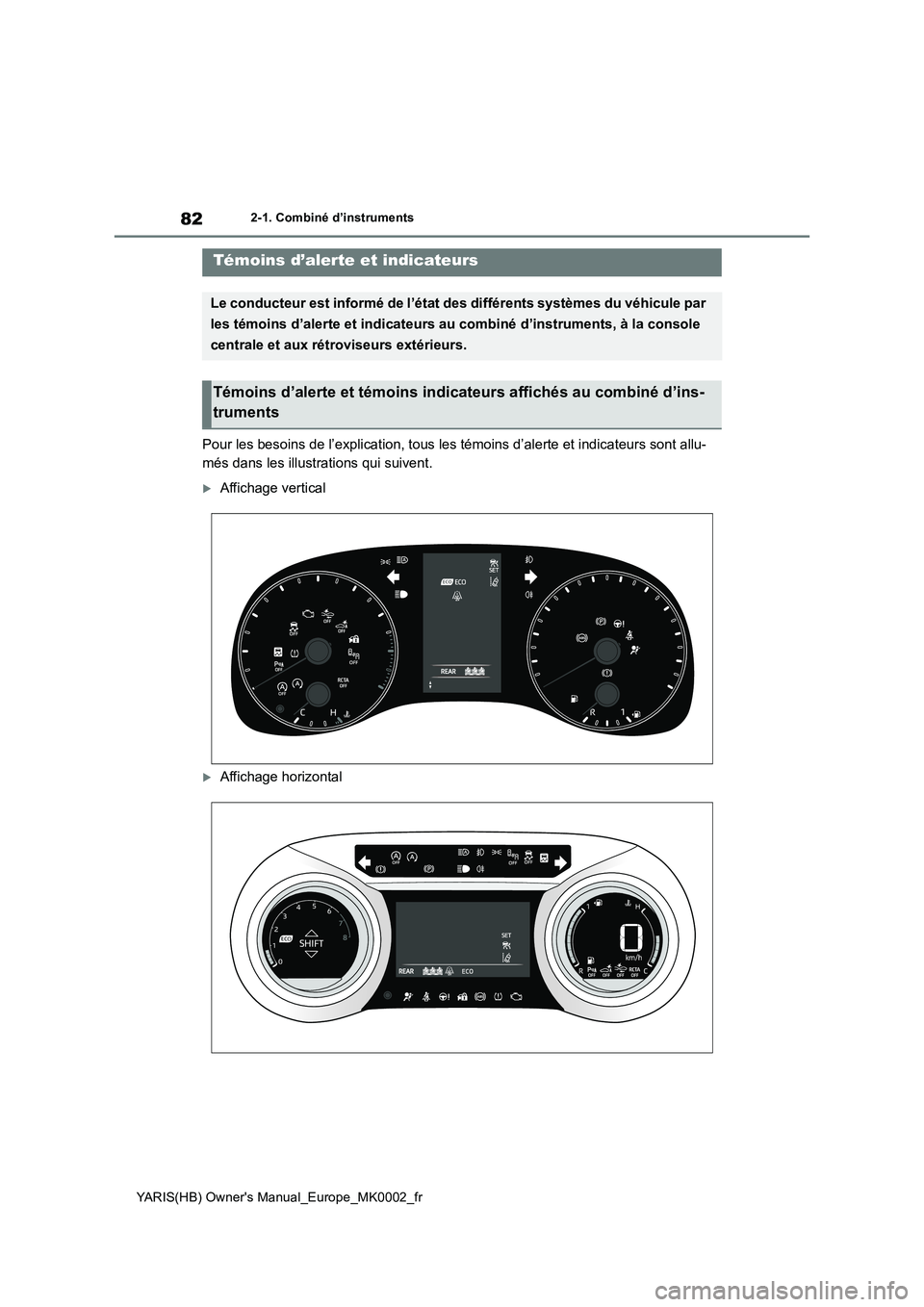

2-1. Combiné d’instruments
2-1.Combiné d’ins truments
Pour les besoins de l’explication, tous les témoins d’alerte et indicateurs sont allu-
més dans les illustrations qui suivent.
Affichage vertical
Affichage horizontal
Témoins d’alerte et indicateurs
Le conducteur est informé de l’état des différents systèmes du véhicule par
les témoins d’alerte et indicateurs au combiné d’instruments, à la console
centrale et aux rétroviseurs extérieurs.
Témoins d’alerte et témoins indicateurs affichés au combiné d’ins-
truments

83
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule

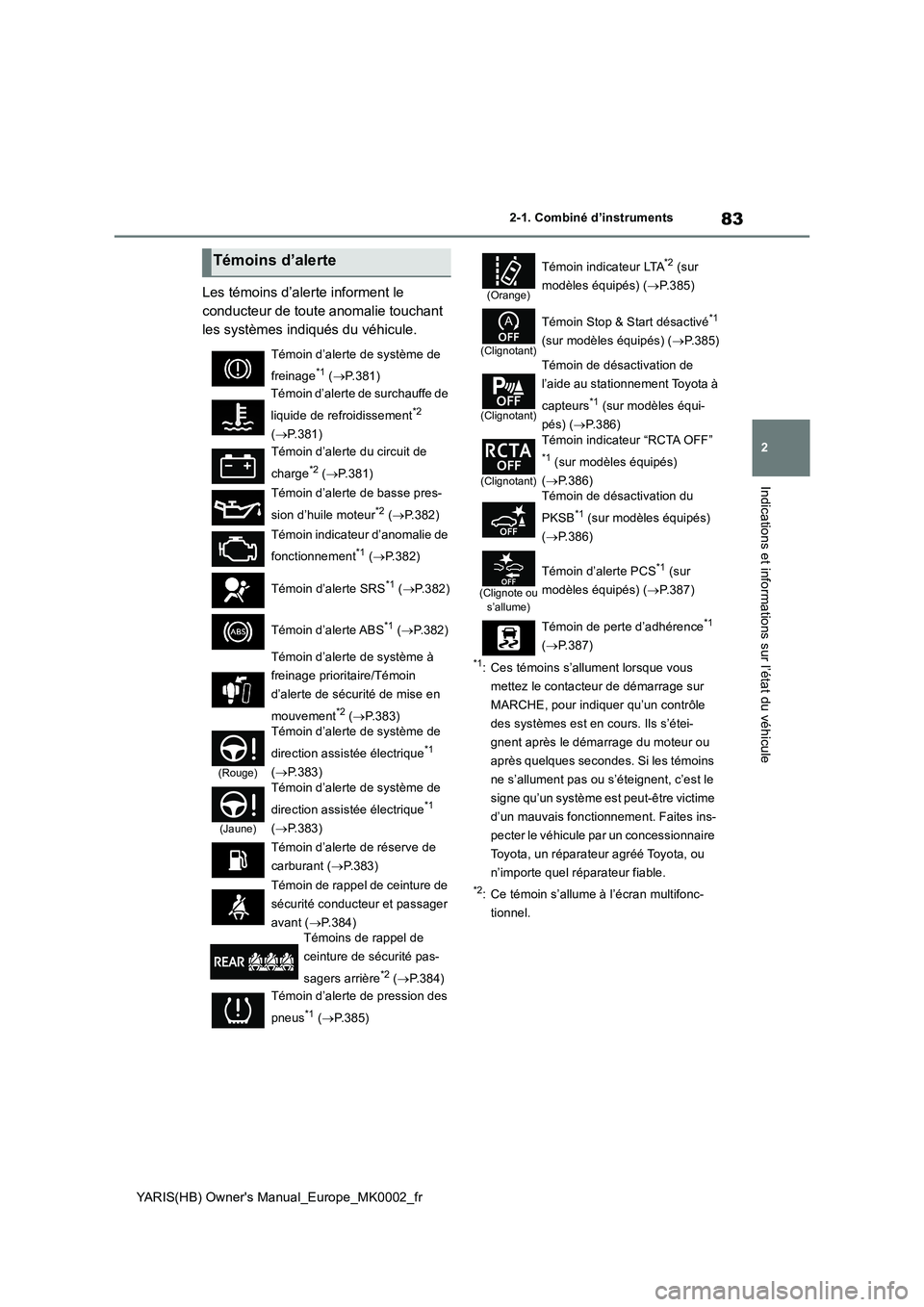

Les témoins d’alerte informent le
conducteur de toute anomalie touchant
les systèmes indiqués du véhicule.
*1: Ces témoins s’allument lorsque vous
mettez le contacteur de démarrage sur
MARCHE, pour indiquer qu’un contrôle
des systèmes est en cours. Ils s’étei-
gnent après le démarrage du moteur ou
après quelques secondes. Si les témoins
ne s’allument pas ou s’éteignent, c’est le
signe qu’un système est peut-être victime
d’un mauvais fonctionnement. Faites ins-
pecter le véhicule par un concessionnaire
Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
*2: Ce témoin s’allume à l’écran multifonc-
tionnel.
Témoins d’alerte
Témoin d’alerte de système de
freinage
*1 (→P.381)
Témoin d’alerte de surchauffe de
liquide de refroidissement
*2
(→P.381)
Témoin d’alerte du circuit de
charge
*2 (→P.381)
Témoin d’alerte de basse pres-
sion d’huile moteur
*2 (→P.382)
Témoin indicateur d’anomalie de
fonctionnement
*1 (→P.382)
Témoin d’alerte SRS
*1 (→P.382)
Témoin d’alerte ABS
*1 (→P.382)
Témoin d’alerte de système à
freinage prioritaire/Témoin
d’alerte de sécurité de mise en
mouvement
*2 (→P.383)
(Rouge)
Témoin d’alerte de système de
direction assistée électrique
*1
(→P.383)
(Jaune)
Témoin d’alerte de système de
direction assistée électrique
*1
(→P.383)
Témoin d’alerte de réserve de
carburant (→P.383)
Témoin de rappel de ceinture de
sécurité conducteur et passager
avant (→P.384)
Témoins de rappel de
ceinture de sécurité pas-
sagers arrière
*2 (→P.384)
Témoin d’alerte de pression des
pneus
*1 (→P.385)
(Orange)
Témoin indicateur LTA*2 (sur
modèles équipés) (→P.385)
(Clignotant)
Témoin Stop & Start désactivé*1
(sur modèles équipés) (→P.385)
(Clignotant)
Témoin de désactivation de
l’aide au stationnement Toyota à
capteurs
*1 (sur modèles équi-
pés) (→P.386)
(Clignotant)
Témoin indicateur “RCTA OFF”
*1 (sur modèles équipés)
(→P.386)
Témoin de désactivation du
PKSB
*1 (sur modèles équipés)
(→P.386)
(Clignote ou
s’allume)
Témoin d’alerte PCS*1 (sur
modèles équipés) (→P.387)
Témoin de perte d’adhérence
*1
(→P.387)

84
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments

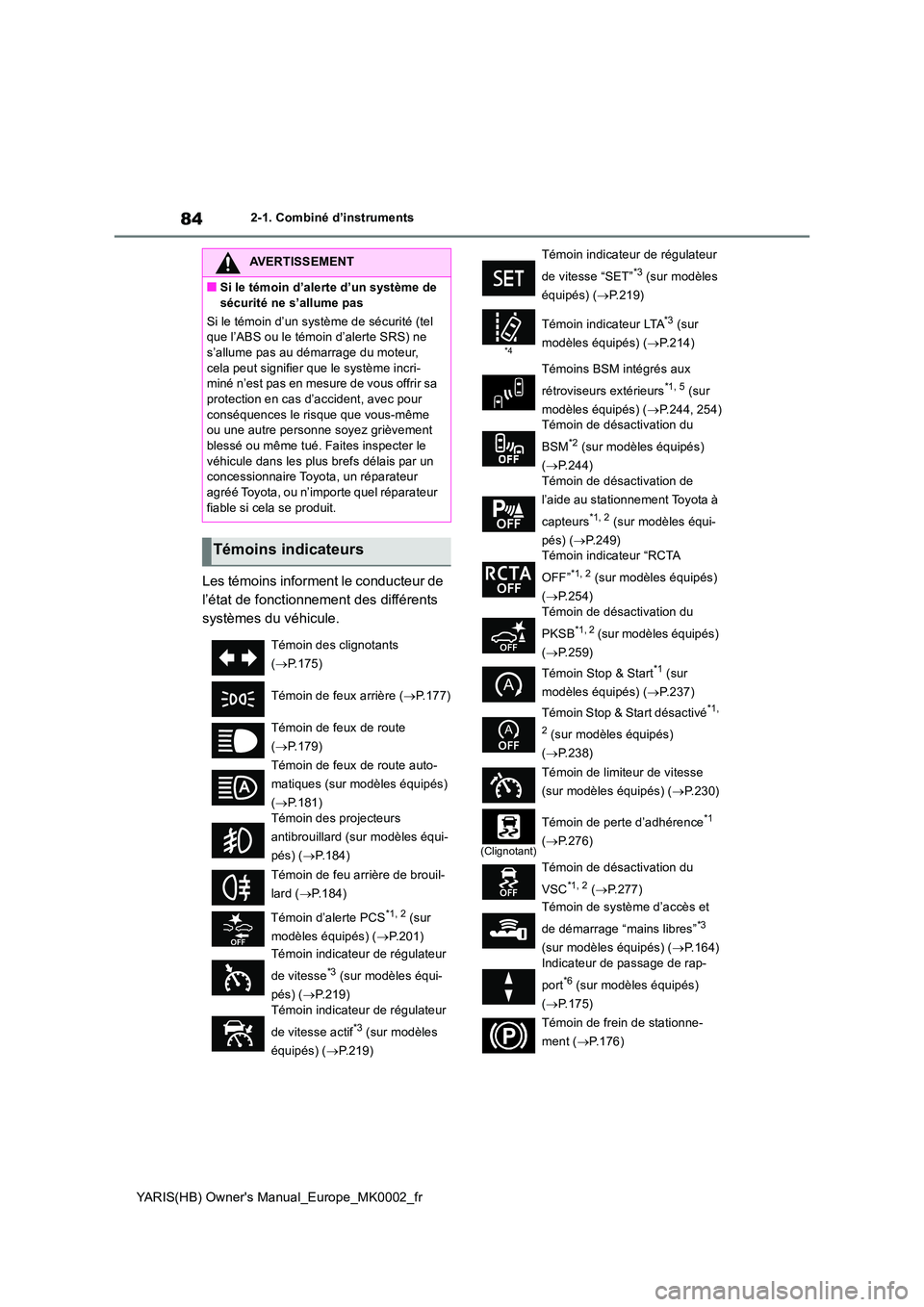

Les témoins informent le conducteur de
l’état de fonctionnement des différents
systèmes du véhicule.
AVERTISSEMENT
■Si le témoin d’alerte d’un système de
sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne s’allume pas au démarrage du moteur,
cela peut signifier que le système incri- miné n’est pas en mesure de vous offrir sa protection en cas d’accident, avec pour
conséquences le risque que vous-même ou une autre personne soyez grièvement blessé ou même tué. Faites inspecter le
véhicule dans les plus brefs délais par un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable si cela se produit.
Témoins indicateurs
Témoin des clignotants
( →P.175)
Témoin de feux arrière ( →P.177)
Témoin de feux de route
( →P.179)
Témoin de feux de route auto-
matiques (sur modèles équipés)
( →P.181)
Témoin des projecteurs
antibrouillard (sur modèles équi-
pés) ( →P.184)
Témoin de feu arrière de brouil-
lard ( →P.184)
Témoin d’alerte PCS*1, 2 (sur
modèles équipés) ( →P.201)
Témoin indicateur de régulateur
de vitesse*3 (sur modèles équi-
pés) ( →P.219) Témoin indicateur de régulateur
de vitesse actif*3 (sur modèles
équipés) ( →P.219)
Témoin indicateur de régulateur
de vitesse “SET”*3 (sur modèles
équipés) ( →P.219)
*4
Témoin indicateur LTA*3 (sur
modèles équipés) ( →P.214)
Témoins BSM intégrés aux
rétroviseurs extérieurs*1, 5 (sur
modèles équipés) ( →P.244, 254) Témoin de désactivation du
BSM*2 (sur modèles équipés)
( →P.244) Témoin de désactivation de
l’aide au stationnement Toyota à
capteurs*1, 2 (sur modèles équi-
pés) ( →P.249) Témoin indicateur “RCTA
OFF”*1, 2 (sur modèles équipés)
( →P.254) Témoin de désactivation du
PKSB*1, 2 (sur modèles équipés)
( →P.259)
Témoin Stop & Start*1 (sur
modèles équipés) ( →P.237)
Témoin Stop & Start désactivé*1,
2 (sur modèles équipés)
( →P.238)
Témoin de limiteur de vitesse
(sur modèles équipés) ( →P.230)
(Clignotant)
Témoin de perte d’adhérence*1
( →P.276)
Témoin de désactivation du
VSC*1, 2 ( →P.277)
Témoin de système d’accès et
de démarrage “mains libres”*3
(sur modèles équipés) ( →P.164) Indicateur de passage de rap-
port*6 (sur modèles équipés)
( →P.175)
Témoin de frein de stationne-
ment ( →P.176)

85
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule

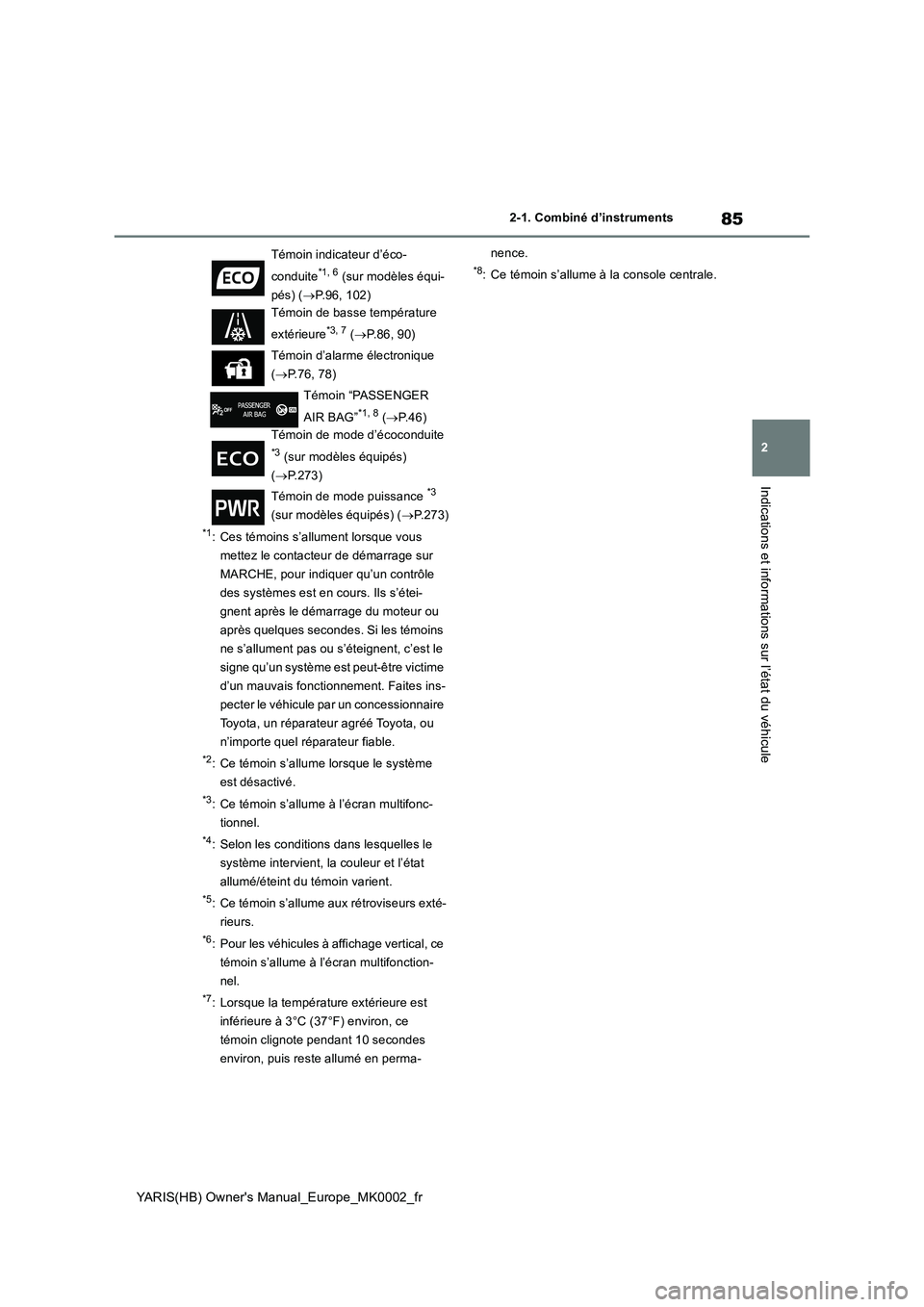

*1: Ces témoins s’allument lorsque vous
mettez le contacteur de démarrage sur
MARCHE, pour indiquer qu’un contrôle
des systèmes est en cours. Ils s’étei-
gnent après le démarrage du moteur ou
après quelques secondes. Si les témoins
ne s’allument pas ou s’éteignent, c’est le
signe qu’un système est peut-être victime
d’un mauvais fonctionnement. Faites ins-
pecter le véhicule par un concessionnaire
Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
*2: Ce témoin s’allume lorsque le système
est désactivé.
*3: Ce témoin s’allume à l’écran multifonc-
tionnel.
*4: Selon les conditions dans lesquelles le
système intervient, la couleur et l’état
allumé/éteint du témoin varient.
*5: Ce témoin s’allume aux rétroviseurs exté-
rieurs.
*6: Pour les véhicules à affichage vertical, ce
témoin s’allume à l’écran multifonction-
nel.
*7: Lorsque la température extérieure est
inférieure à 3°C (37°F) environ, ce
témoin clignote pendant 10 secondes
environ, puis reste allumé en perma-nence.
*8: Ce témoin s’allume à la console centrale. Témoin indicateur d’éco-
conduite*1, 6 (sur modèles équi-
pés) (→P.96, 102)
Témoin de basse température
extérieure
*3, 7 (→P.86, 90)
Témoin d’alarme électronique
(→P.76, 78)
Témoin “PASSENGER
AIR BAG”
*1, 8 (→P. 4 6 )
Témoin de mode d’écoconduite
*3 (sur modèles équipés)
(→P.273)
Témoin de mode puissance
*3
(sur modèles équipés) (→P.273)

86
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments

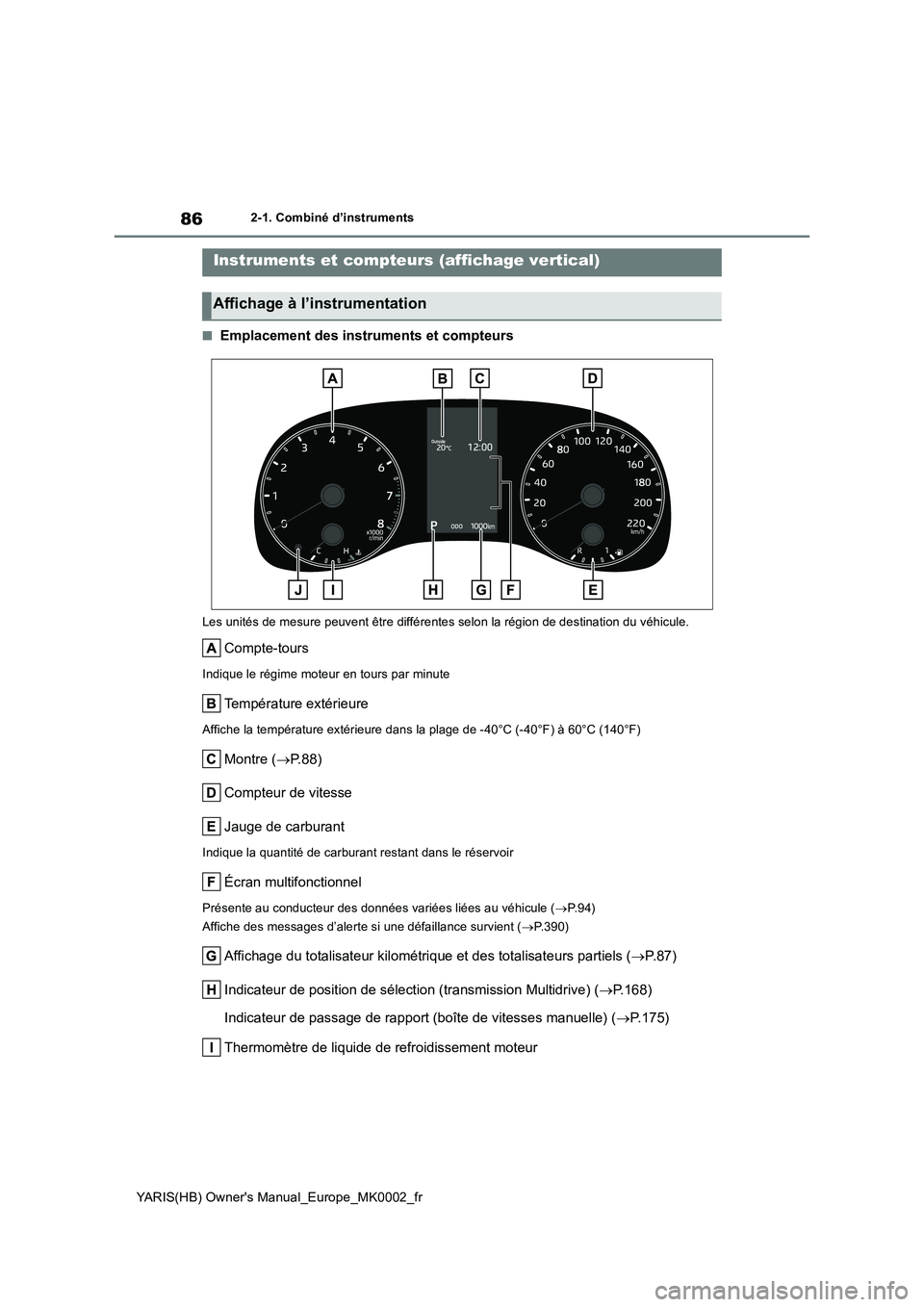

■Emplacement des instruments et compteurs
Les unités de mesure peuvent être différentes selon la région de destination du véhicule.
Compte-tours
Indique le régime moteur en tours par minute
Température extérieure
Affiche la température extérieure dans la plage de -40°C (-40°F) à 60°C (140°F)
Montre (→P.88)
Compteur de vitesse
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Écran multifonctionnel
Présente au conducteur des données variées liées au véhicule (→P. 9 4 )
Affiche des messages d’alerte si une défaillance survient (→P.390)
Affichage du totalisateur kilométrique et des totalisateurs partiels (→P.87)
Indicateur de position de sélection (transmission Multidrive) (→P.168)
Indicateur de passage de rapport (boîte de vitesses manuelle) (→P.175)
Thermomètre de liquide de refroidissement moteur
Instruments et compteurs (affichage vertical)
Affichage à l’instrumentation

87
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule

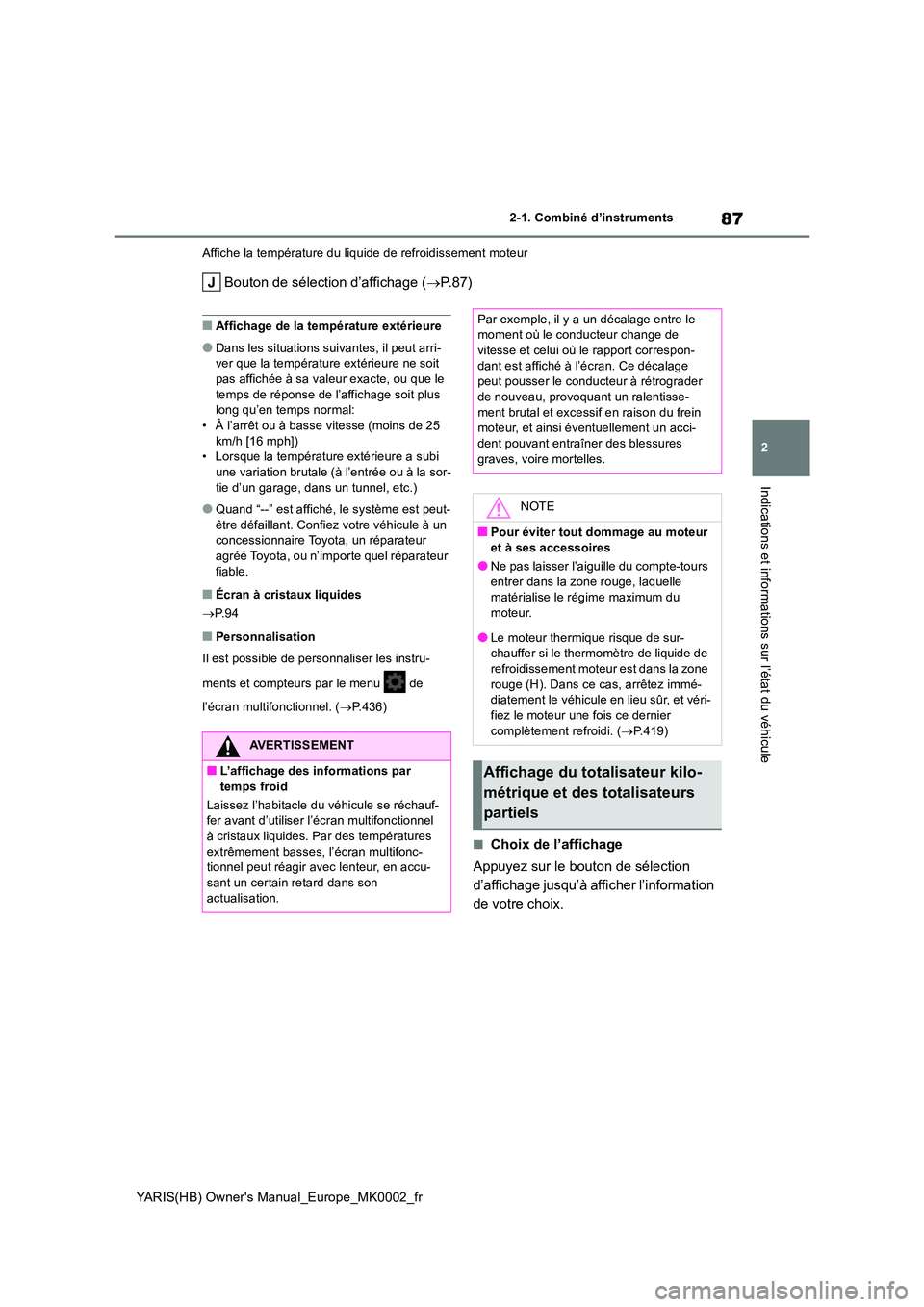

Affiche la température du liquide de refroidissement moteur
Bouton de sélection d’affichage (→P.87)
■Affichage de la température extérieure
●Dans les situations suivantes, il peut arri- ver que la température extérieure ne soit
pas affichée à sa valeur exacte, ou que le temps de réponse de l’affichage soit plus long qu’en temps normal:
• À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])• Lorsque la température extérieure a subi
une variation brutale (à l’entrée ou à la sor- tie d’un garage, dans un tunnel, etc.)
●Quand “--” est affiché, le système est peut-être défaillant. Confiez votre véhicule à un concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel réparateur fiable.
■Écran à cristaux liquides
→ P. 9 4
■Personnalisation
Il est possible de personnaliser les instru-
ments et compteurs par le menu de
l’écran multifonctionnel. ( →P.436)
■Choix de l’affichage
Appuyez sur le bouton de sélection
d’affichage jusqu’à afficher l’information
de votre choix.
AVERTISSEMENT
■L’affichage des informations par
temps froid
Laissez l’habitacle du véhicule se réchauf- fer avant d’utiliser l’écran multifonctionnel à cristaux liquides. Par des températures
extrêmement basses, l’écran multifonc- tionnel peut réagir avec lenteur, en accu-sant un certain retard dans son
actualisation.
Par exemple, il y a un décalage entre le moment où le conducteur change de vitesse et celui où le rapport correspon-
dant est affiché à l’écran. Ce décalage peut pousser le conducteur à rétrograder de nouveau, provoquant un ralentisse-
ment brutal et excessif en raison du frein moteur, et ainsi éventuellement un acci-dent pouvant entraîner des blessures
graves, voire mortelles.
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
●Ne pas laisser l’aiguille du compte-tours entrer dans la zone rouge, laquelle
matérialise le régime maximum du moteur.
●Le moteur thermique risque de sur-chauffer si le thermomètre de liquide de refroidissement moteur est dans la zone
rouge (H). Dans ce cas, arrêtez immé- diatement le véhicule en lieu sûr, et véri-fiez le moteur une fois ce dernier
complètement refroidi. ( →P.419)
Affichage du totalisateur kilo-
métrique et des totalisateurs
partiels

88
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments

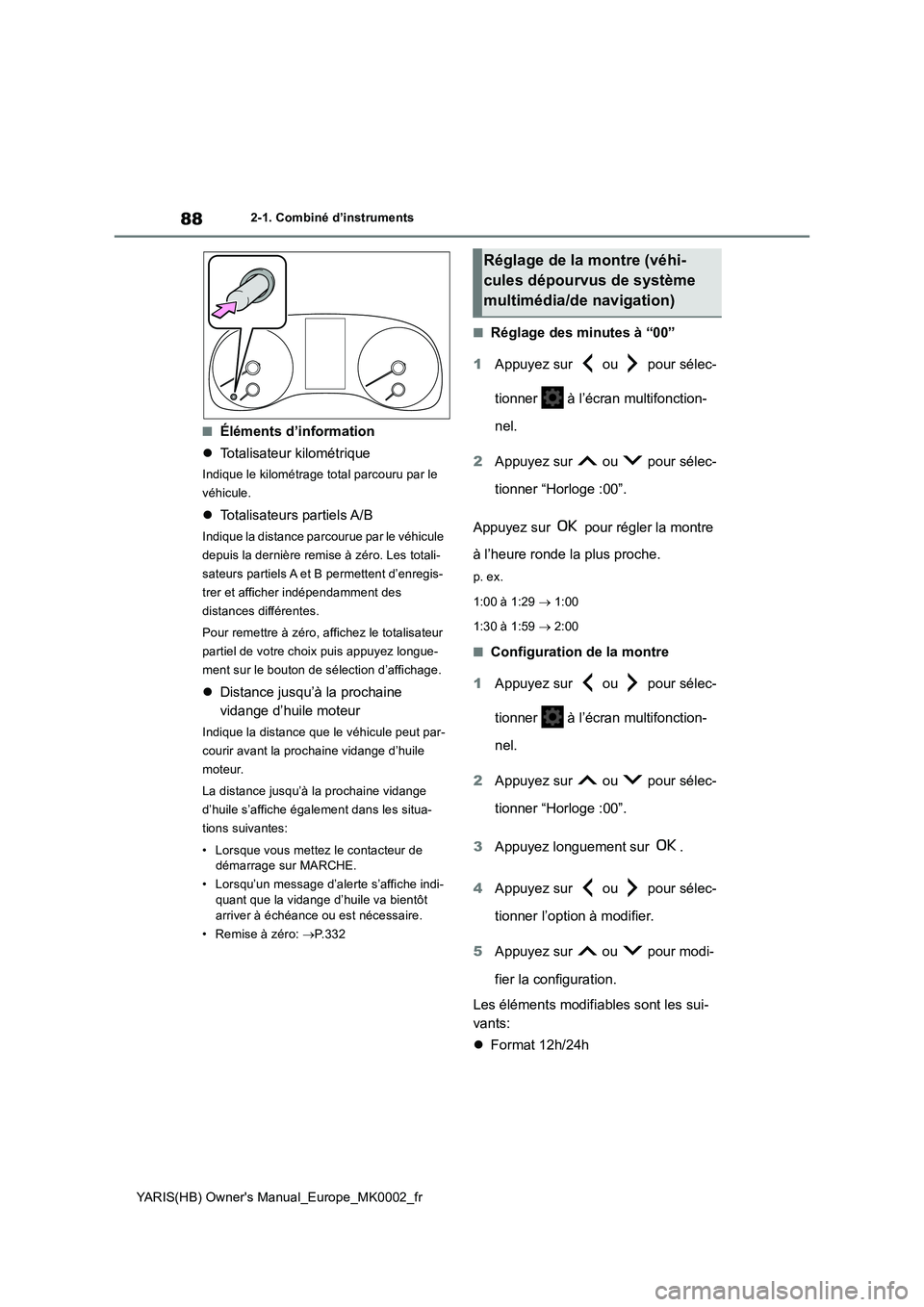

■Éléments d’information
zTotalisateur kilométrique
Indique le kilométrage total parcouru par le
véhicule.
zTotalisateurs partiels A/B
Indique la distance parcourue par le véhicule
depuis la dernière remise à zéro. Les totali-
sateurs partiels A et B permettent d’enregis-
trer et afficher indépendamment des
distances différentes.
Pour remettre à zéro, affichez le totalisateur
partiel de votre choix puis appuyez longue-
ment sur le bouton de sélection d’affichage.
zDistance jusqu’à la prochaine
vidange d’huile moteur
Indique la distance que le véhicule peut par-
courir avant la prochaine vidange d’huile
moteur.
La distance jusqu’à la prochaine vidange
d’huile s’affiche également dans les situa-
tions suivantes:
• Lorsque vous mettez le contacteur de
démarrage sur MARCHE.
• Lorsqu’un message d’alerte s’affiche indi-
quant que la vidange d’huile va bientôt
arriver à échéance ou est nécessaire.
• Remise à zéro: →P.332
■Réglage des minutes à “00”
1Appuyez sur ou pour sélec-
tionner à l’écran multifonction-
nel.
2Appuyez sur ou pour sélec-
tionner “Horloge :00”.
Appuyez sur pour régler la montre
à l’heure ronde la plus proche.
p. ex.
1:00 à 1:29 → 1:00
1:30 à 1:59 → 2:00
■Configuration de la montre
1Appuyez sur ou pour sélec-
tionner à l’écran multifonction-
nel.
2Appuyez sur ou pour sélec-
tionner “Horloge :00”.
3Appuyez longuement sur .
4Appuyez sur ou pour sélec-
tionner l’option à modifier.
5Appuyez sur ou pour modi-
fier la configuration.
Les éléments modifiables sont les sui-
vants:
zFormat 12h/24h
Réglage de la montre (véhi-
cules dépourvus de système
multimédia/de navigation)

89
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule

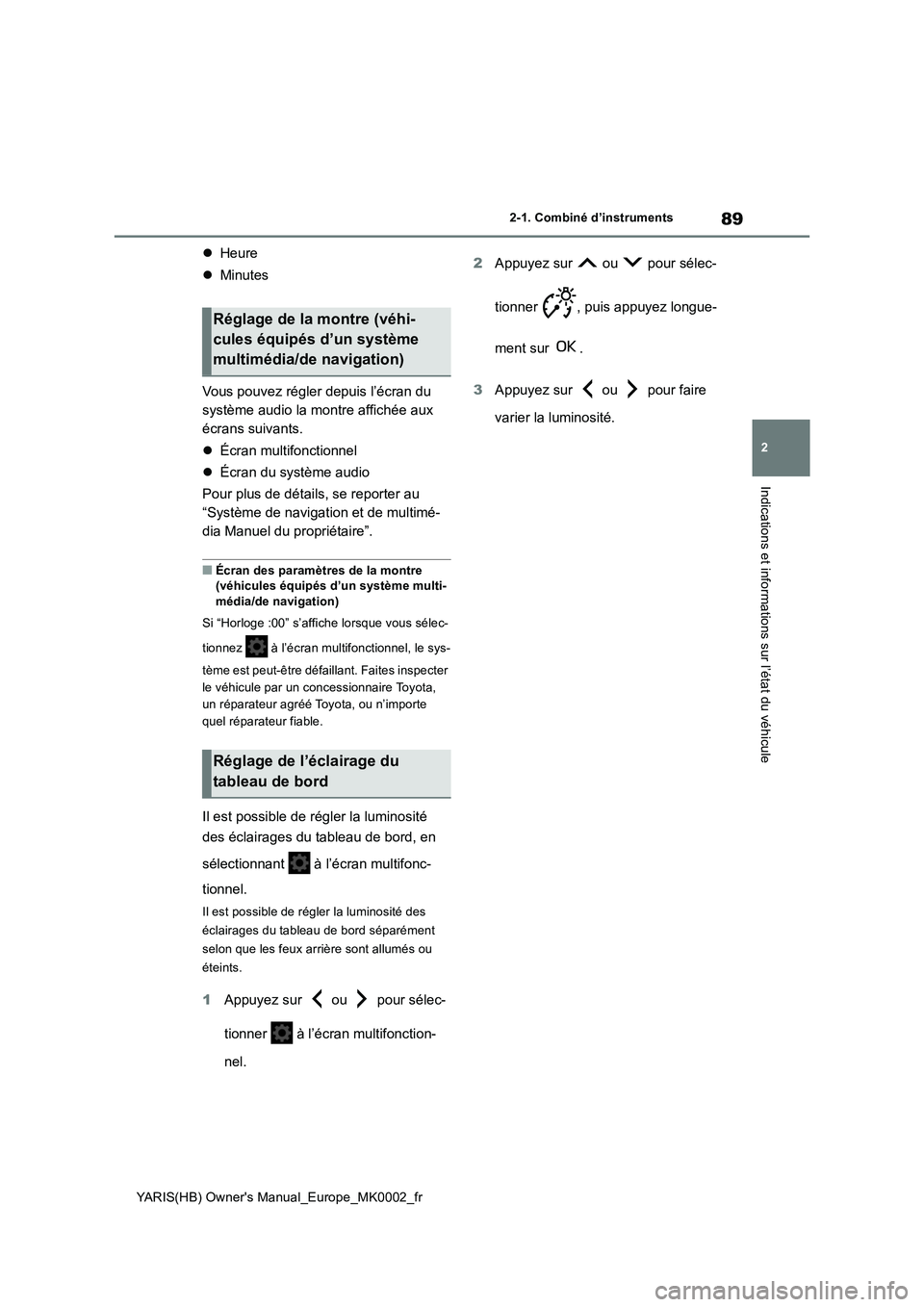

zHeure
zMinutes
Vous pouvez régler depuis l’écran du
système audio la montre affichée aux
écrans suivants.
zÉcran multifonctionnel
zÉcran du système audio
Pour plus de détails, se reporter au
“Système de navigation et de multimé-
dia Manuel du propriétaire”.
■Écran des paramètres de la montre
(véhicules équipés d’un système multi-
média/de navigation)
Si “Horloge :00” s’affiche lorsque vous sélec-
tionnez à l’écran multifonctionnel, le sys-
tème est peut-être défaillant. Faites inspecter
le véhicule par un concessionnaire Toyota,
un réparateur agréé Toyota, ou n’importe
quel réparateur fiable.
Il est possible de régler la luminosité
des éclairages du tableau de bord, en
sélectionnant à l’écran multifonc-
tionnel.
Il est possible de régler la luminosité des
éclairages du tableau de bord séparément
selon que les feux arrière sont allumés ou
éteints.
1Appuyez sur ou pour sélec-
tionner à l’écran multifonction-
nel.2Appuyez sur ou pour sélec-
tionner , puis appuyez longue-
ment sur .
3Appuyez sur ou pour faire
varier la luminosité.
Réglage de la montre (véhi-
cules équipés d’un système
multimédia/de navigation)
Réglage de l’éclairage du
tableau de bord

90
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
■Emplacement des instruments et compteurs
Les unités de mesure peuvent être différentes selon la région de destination du véhicule.
Compte-tours
Indique le régime moteur en tours par minute
Écran multifonctionnel
Présente au conducteur des données variées liées au véhicule (→P.100)
Affiche des messages d’alerte si une défaillance survient (→P.390)
Montre (→P.92)
Compteur de vitesse
Thermomètre de liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Affichage du totalisateur kilométrique et des totalisateurs partiels (→P.91)
Température extérieure
Affiche la température extérieure dans la plage de -40°C (-40°F) à 60°C (140°F)
Bouton de sélection d’affichage (→P.91)
Instruments et compteurs (affichage horizontal)
Affichage à l’instrumentation
