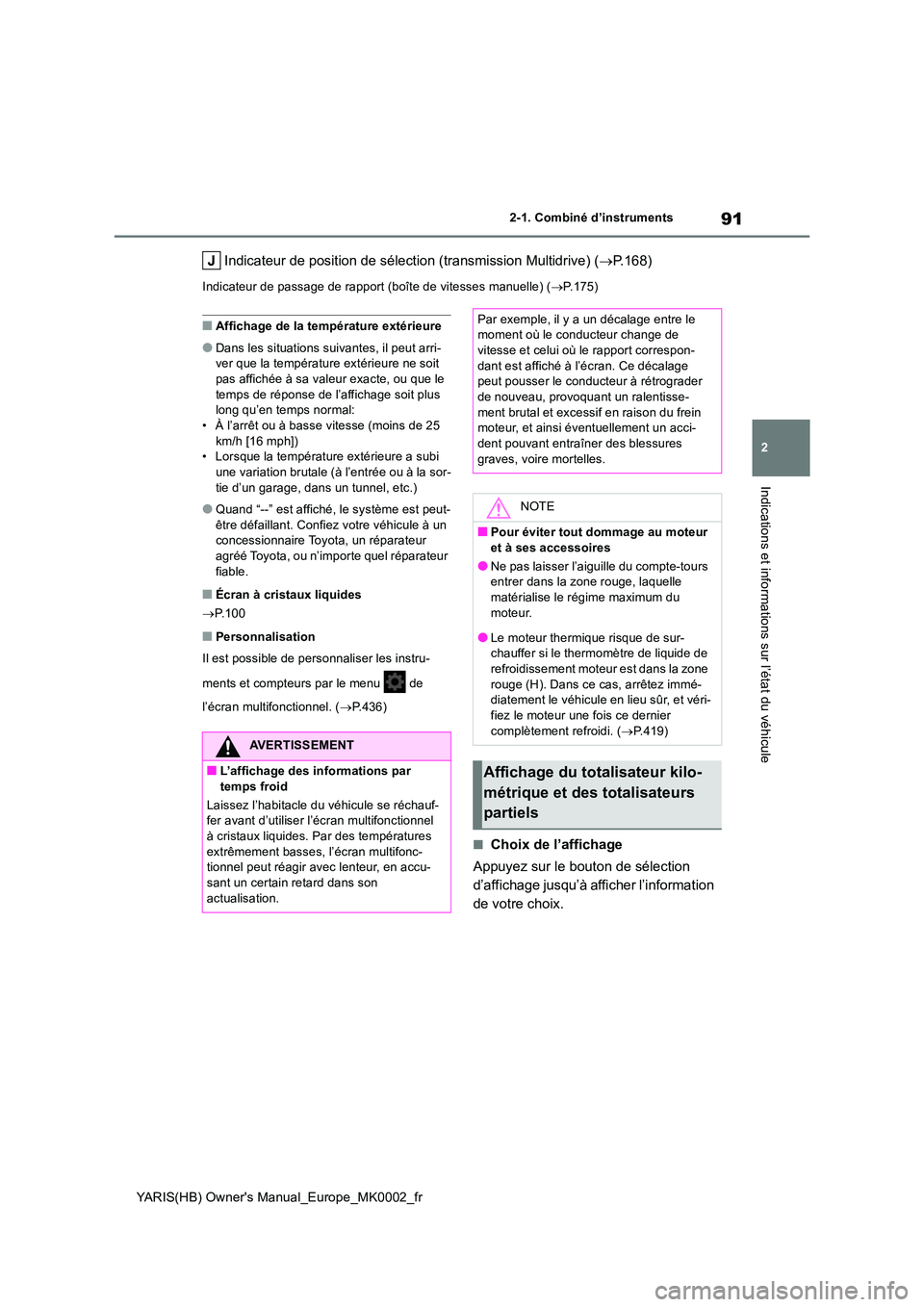

91
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
Indicateur de position de sélection (transmission Multidrive) (→P.168)
Indicateur de passage de rapport (boîte de vitesses manuelle) (→P.175)
■Affichage de la température extérieure
●Dans les situations suivantes, il peut arri- ver que la température extérieure ne soit
pas affichée à sa valeur exacte, ou que le temps de réponse de l’affichage soit plus long qu’en temps normal:
• À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])• Lorsque la température extérieure a subi
une variation brutale (à l’entrée ou à la sor- tie d’un garage, dans un tunnel, etc.)
●Quand “--” est affiché, le système est peut-être défaillant. Confiez votre véhicule à un concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel réparateur fiable.
■Écran à cristaux liquides
→ P.100
■Personnalisation
Il est possible de personnaliser les instru-
ments et compteurs par le menu de
l’écran multifonctionnel. ( →P.436)
■Choix de l’affichage
Appuyez sur le bouton de sélection
d’affichage jusqu’à afficher l’information
de votre choix.
AVERTISSEMENT
■L’affichage des informations par
temps froid
Laissez l’habitacle du véhicule se réchauf- fer avant d’utiliser l’écran multifonctionnel à cristaux liquides. Par des températures
extrêmement basses, l’écran multifonc- tionnel peut réagir avec lenteur, en accu-sant un certain retard dans son
actualisation.
Par exemple, il y a un décalage entre le moment où le conducteur change de vitesse et celui où le rapport correspon-
dant est affiché à l’écran. Ce décalage peut pousser le conducteur à rétrograder de nouveau, provoquant un ralentisse-
ment brutal et excessif en raison du frein moteur, et ainsi éventuellement un acci-dent pouvant entraîner des blessures
graves, voire mortelles.
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
●Ne pas laisser l’aiguille du compte-tours entrer dans la zone rouge, laquelle
matérialise le régime maximum du moteur.
●Le moteur thermique risque de sur-chauffer si le thermomètre de liquide de refroidissement moteur est dans la zone
rouge (H). Dans ce cas, arrêtez immé- diatement le véhicule en lieu sûr, et véri-fiez le moteur une fois ce dernier
complètement refroidi. ( →P.419)
Affichage du totalisateur kilo-
métrique et des totalisateurs
partiels

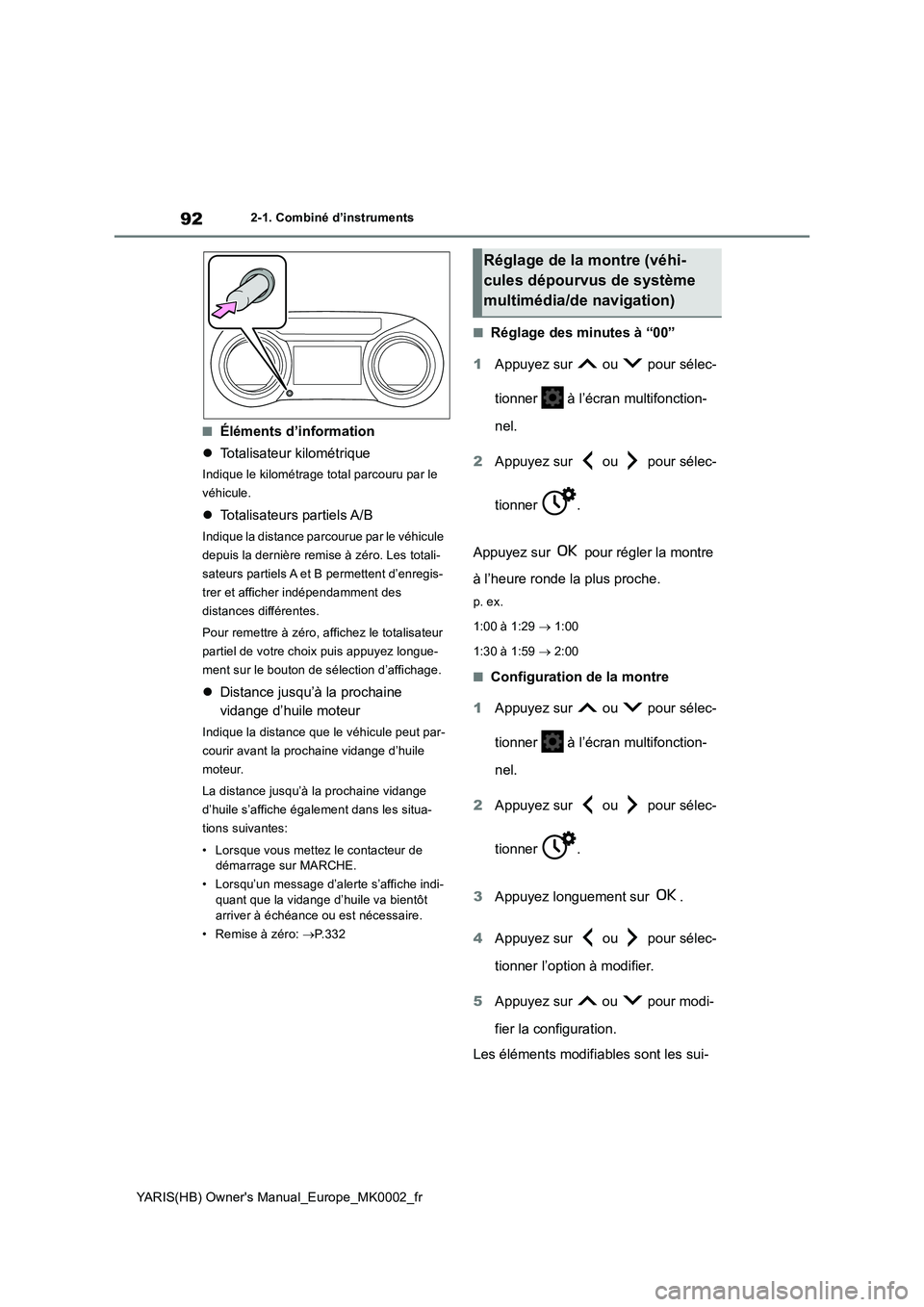

92
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
■Éléments d’information
zTotalisateur kilométrique
Indique le kilométrage total parcouru par le
véhicule.
zTotalisateurs partiels A/B
Indique la distance parcourue par le véhicule
depuis la dernière remise à zéro. Les totali-
sateurs partiels A et B permettent d’enregis-
trer et afficher indépendamment des
distances différentes.
Pour remettre à zéro, affichez le totalisateur
partiel de votre choix puis appuyez longue-
ment sur le bouton de sélection d’affichage.
zDistance jusqu’à la prochaine
vidange d’huile moteur
Indique la distance que le véhicule peut par-
courir avant la prochaine vidange d’huile
moteur.
La distance jusqu’à la prochaine vidange
d’huile s’affiche également dans les situa-
tions suivantes:
• Lorsque vous mettez le contacteur de
démarrage sur MARCHE.
• Lorsqu’un message d’alerte s’affiche indi-
quant que la vidange d’huile va bientôt
arriver à échéance ou est nécessaire.
• Remise à zéro: →P.332
■Réglage des minutes à “00”
1Appuyez sur ou pour sélec-
tionner à l’écran multifonction-
nel.
2Appuyez sur ou pour sélec-
tionner .
Appuyez sur pour régler la montre
à l’heure ronde la plus proche.
p. ex.
1:00 à 1:29 → 1:00
1:30 à 1:59 → 2:00
■Configuration de la montre
1Appuyez sur ou pour sélec-
tionner à l’écran multifonction-
nel.
2Appuyez sur ou pour sélec-
tionner .
3Appuyez longuement sur .
4Appuyez sur ou pour sélec-
tionner l’option à modifier.
5Appuyez sur ou pour modi-
fier la configuration.
Les éléments modifiables sont les sui-
Réglage de la montre (véhi-
cules dépourvus de système
multimédia/de navigation)

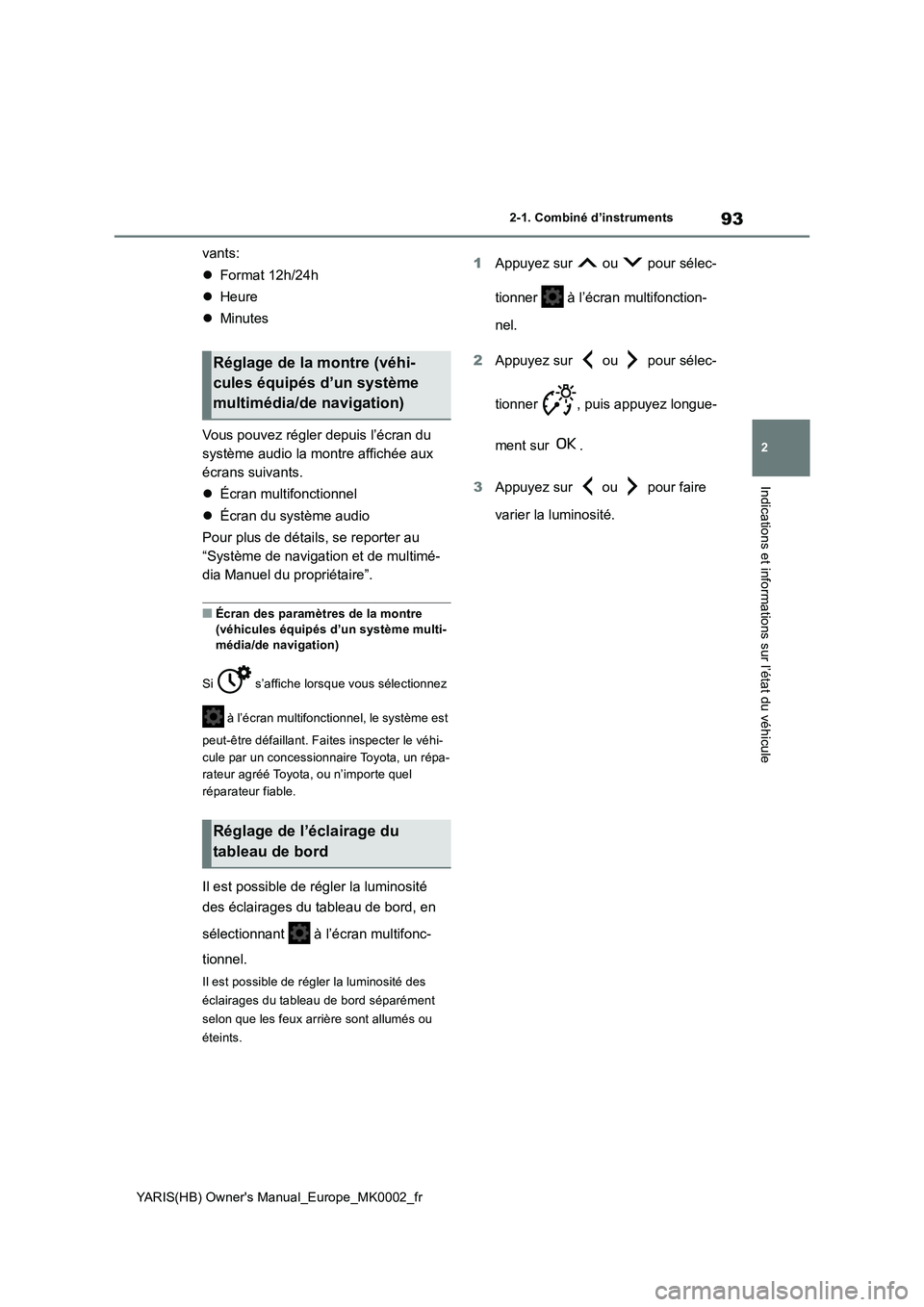

93
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
vants:
zFormat 12h/24h
zHeure
zMinutes
Vous pouvez régler depuis l’écran du
système audio la montre affichée aux
écrans suivants.
zÉcran multifonctionnel
zÉcran du système audio
Pour plus de détails, se reporter au
“Système de navigation et de multimé-
dia Manuel du propriétaire”.
■Écran des paramètres de la montre
(véhicules équipés d’un système multi-
média/de navigation)
Si s’affiche lorsque vous sélectionnez
à l’écran multifonctionnel, le système est
peut-être défaillant. Faites inspecter le véhi-
cule par un concessionnaire Toyota, un répa-
rateur agréé Toyota, ou n’importe quel
réparateur fiable.
Il est possible de régler la luminosité
des éclairages du tableau de bord, en
sélectionnant à l’écran multifonc-
tionnel.
Il est possible de régler la luminosité des
éclairages du tableau de bord séparément
selon que les feux arrière sont allumés ou
éteints.
1Appuyez sur ou pour sélec-
tionner à l’écran multifonction-
nel.
2Appuyez sur ou pour sélec-
tionner , puis appuyez longue-
ment sur .
3Appuyez sur ou pour faire
varier la luminosité.
Réglage de la montre (véhi-
cules équipés d’un système
multimédia/de navigation)
Réglage de l’éclairage du
tableau de bord

94
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
■Affichage
Zone d’affichage d’état des sys-
tèmes d’aide à la conduite
Affiche une image lorsque les systèmes sui-
vants sont en action et que l’icône de menu
sélectionnée n’est pas :
• LTA (Aide au suivi de voie) (sur modèles
équipés) ( →P.208)
• Régulateur de vitesse actif (sur modèles
équipés) ( →P.219)
• RSA (Assistant de signalisation routière)
(sur modèles équipés) ( →P.232)
Zone d’affichage des contenus
En sélectionnant les diverses icônes de
menu à l’écran multifonctionnel, vous pou-
vez afficher une grande variété d’informa-
tions en lien avec la conduite du véhicule.
Vous pouvez également utiliser l’écran multi-
fonctionnel pour modifier la configuration
d’affichage et les autres paramètres liés au
véhicule.
Des messages d’alerte et des affichages
contextuels apparaissent également dans
certaines situations.
■Icônes de menu
Pour afficher les icônes de menu,
appuyez sur ou du sélecteur
d’instrumentation.
■Écran à cristaux liquides
De petites taches ou des halos lumineux
peuvent apparaître sur l’écran. Il s’agit d’un phénomène normal pour un écran à cristaux liquides, et il n’y a aucun problème à conti-
nuer à l’utiliser.
Écran multifonctionnel
(affichage vertical)
Affichage et icônes de menu
Affichage des informations de
conduite ( →P.95)
Affichage des informations sur
les systèmes d’aide à la conduite
(sur modèles équipés) ( →P.97)
Affichage asservi au système
audio (sur modèles équipés)
( →P. 9 7 )
Affichage des informations sur le
véhicule ( →P. 9 8 )
Affichage des configurations
( →P. 9 8 )
Affichage des messages d’alerte
( →P.390)
AVERTISSEMENT
■Précautions d’utilisation pendant la conduite
●Lorsque vous utilisez l’écran multifonc-
tionnel pendant la marche du véhicule, redoublez d’attention vis-à-vis de la sécurité de tout ce qui entoure le véhi-
cule.
●Ne pas regarder en permanence l’écran
multifonctionnel pendant la marche du véhicule, sous peine de risquer de ne pas voir les piétons, les obstacles sur la
route, etc., devant votre véhicule.
■L’affichage des informations par temps froid
→ P. 8 7

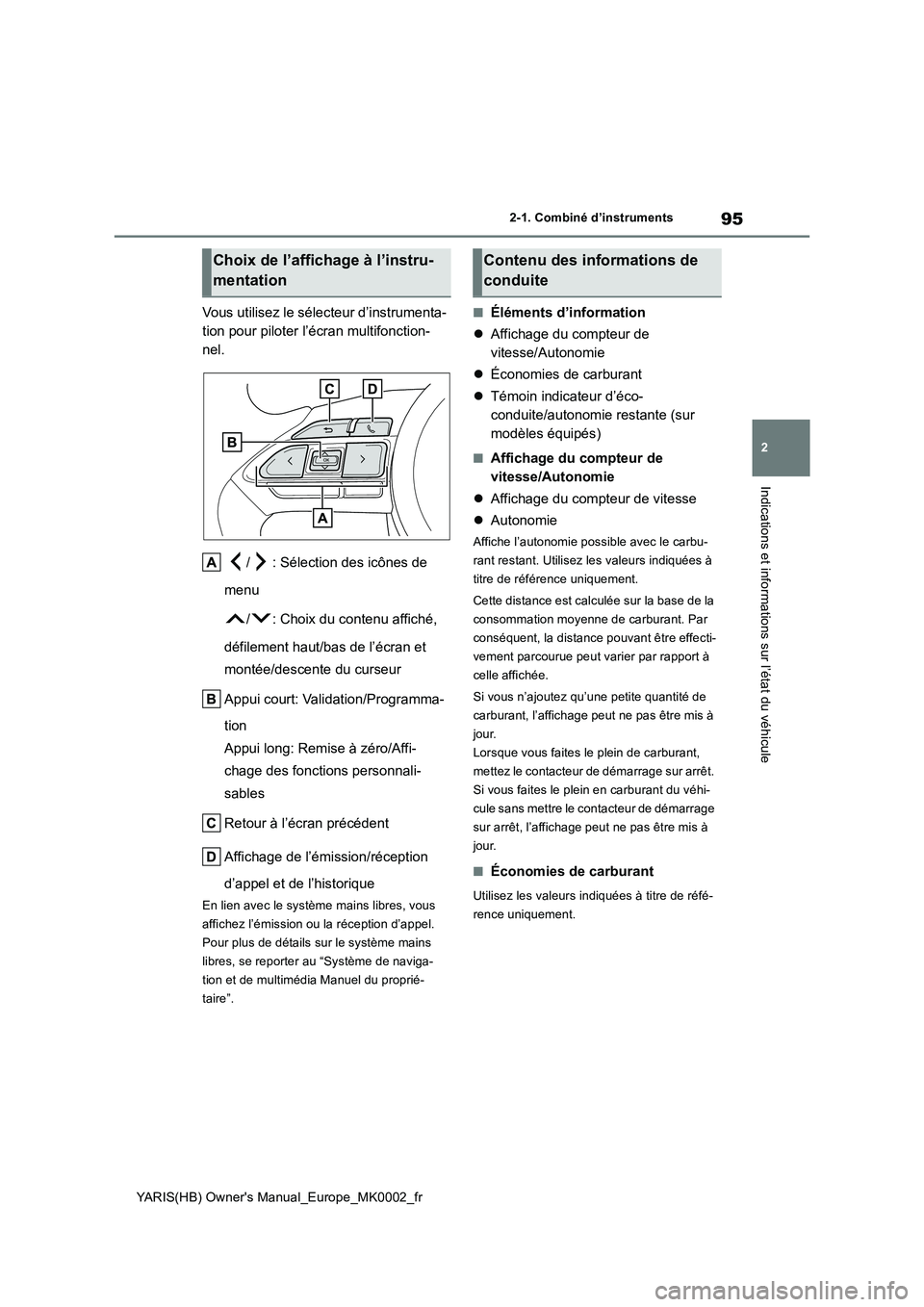

95
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
Vous utilisez le sélecteur d’instrumenta-
tion pour piloter l’écran multifonction-
nel.
/ : Sélection des icônes de
menu
/ : Choix du contenu affiché,
défilement haut/bas de l’écran et
montée/descente du curseur
Appui court: Validation/Programma-
tion
Appui long: Remise à zéro/Affi-
chage des fonctions personnali-
sables
Retour à l’écran précédent
Affichage de l’émission/réception
d’appel et de l’historique
En lien avec le système mains libres, vous
affichez l’émission ou la réception d’appel.
Pour plus de détails sur le système mains
libres, se reporter au “Système de naviga-
tion et de multimédia Manuel du proprié-
taire”.
■Éléments d’information
zAffichage du compteur de
vitesse/Autonomie
zÉconomies de carburant
zTémoin indicateur d’éco-
conduite/autonomie restante (sur
modèles équipés)
■Affichage du compteur de
vitesse/Autonomie
zAffichage du compteur de vitesse
zAutonomie
Affiche l’autonomie possible avec le carbu-
rant restant. Utilisez les valeurs indiquées à
titre de référence uniquement.
Cette distance est calculée sur la base de la
consommation moyenne de carburant. Par
conséquent, la distance pouvant être effecti-
vement parcourue peut varier par rapport à
celle affichée.
Si vous n’ajoutez qu’une petite quantité de
carburant, l’affichage peut ne pas être mis à
jour.
Lorsque vous faites le plein de carburant,
mettez le contacteur de démarrage sur arrêt.
Si vous faites le plein en carburant du véhi-
cule sans mettre le contacteur de démarrage
sur arrêt, l’affichage peut ne pas être mis à
jour.
■Économies de carburant
Utilisez les valeurs indiquées à titre de réfé-
rence uniquement.
Choix de l’affichage à l’instru-
mentationContenu des informations de
conduite

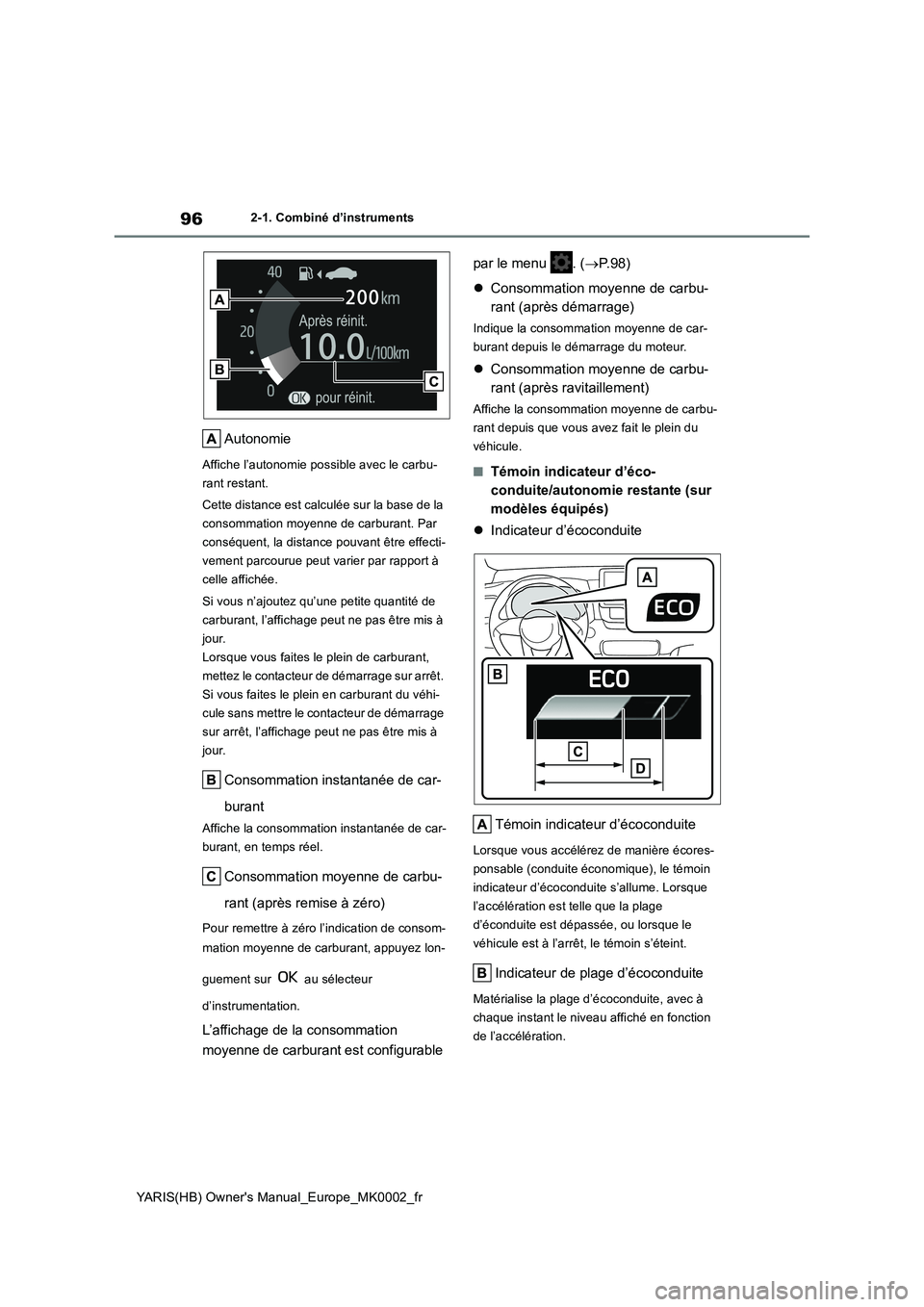

96
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Autonomie
Affiche l’autonomie possible avec le carbu-
rant restant.
Cette distance est calculée sur la base de la
consommation moyenne de carburant. Par
conséquent, la distance pouvant être effecti-
vement parcourue peut varier par rapport à
celle affichée.
Si vous n’ajoutez qu’une petite quantité de
carburant, l’affichage peut ne pas être mis à
jour.
Lorsque vous faites le plein de carburant,
mettez le contacteur de démarrage sur arrêt.
Si vous faites le plein en carburant du véhi-
cule sans mettre le contacteur de démarrage
sur arrêt, l’affichage peut ne pas être mis à
jour.
Consommation instantanée de car-
burant
Affiche la consommation instantanée de car-
burant, en temps réel.
Consommation moyenne de carbu-
rant (après remise à zéro)
Pour remettre à zéro l’indication de consom-
mation moyenne de carburant, appuyez lon-
guement sur au sélecteur
d’instrumentation.
L’affichage de la consommation
moyenne de carburant est configurable par le menu . (→P. 9 8 )
zConsommation moyenne de carbu-
rant (après démarrage)
Indique la consommation moyenne de car-
burant depuis le démarrage du moteur.
zConsommation moyenne de carbu-
rant (après ravitaillement)
Affiche la consommation moyenne de carbu-
rant depuis que vous avez fait le plein du
véhicule.
■Témoin indicateur d’éco-
conduite/autonomie restante (sur
modèles équipés)
zIndicateur d’écoconduite
Témoin indicateur d’écoconduite
Lorsque vous accélérez de manière écores-
ponsable (conduite économique), le témoin
indicateur d’écoconduite s’allume. Lorsque
l’accélération est telle que la plage
d’éconduite est dépassée, ou lorsque le
véhicule est à l’arrêt, le témoin s’éteint.
Indicateur de plage d’écoconduite
Matérialise la plage d’écoconduite, avec à
chaque instant le niveau affiché en fonction
de l’accélération.

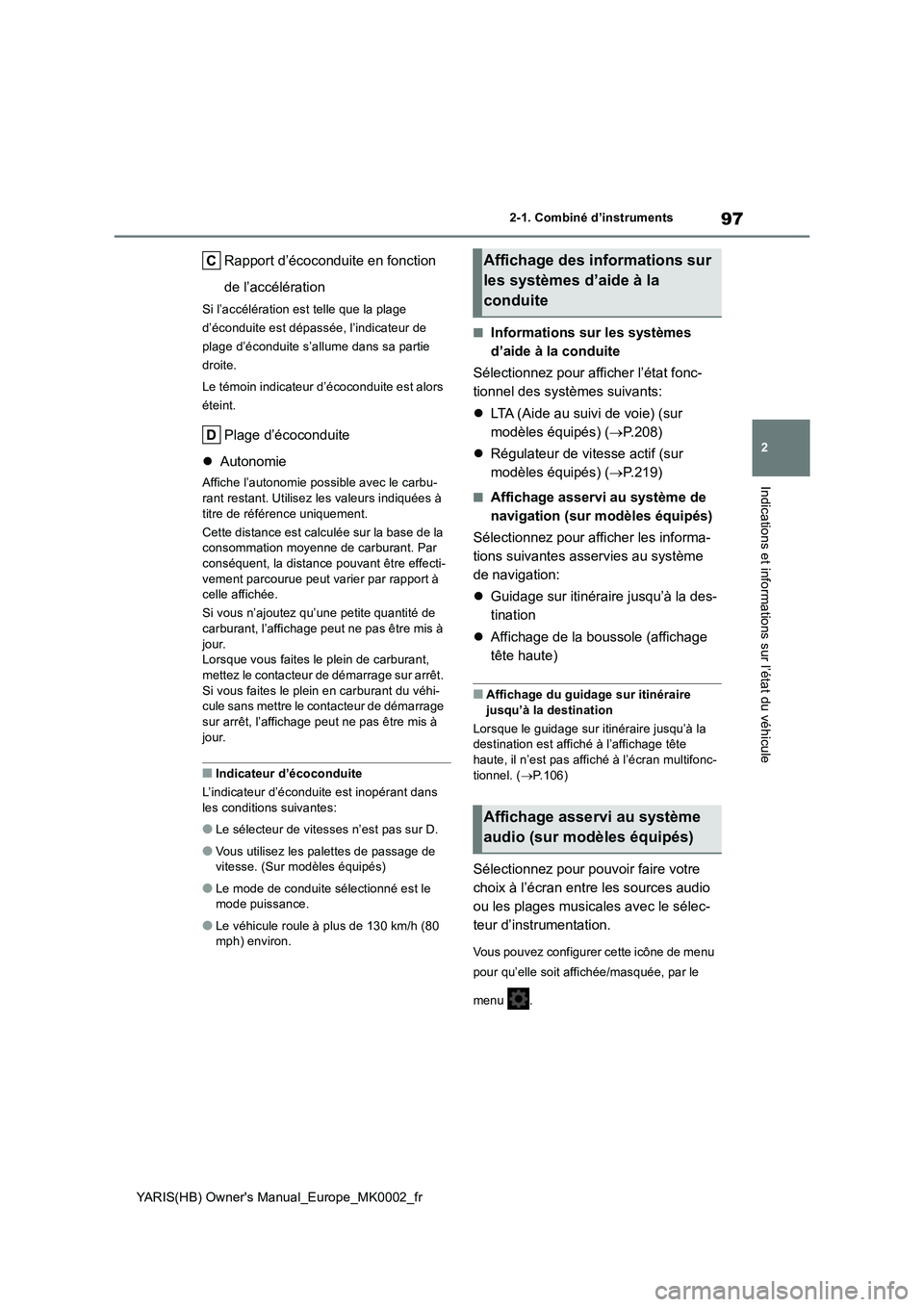

97
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
Rapport d’écoconduite en fonction
de l’accélération
Si l’accélération est telle que la plage
d’éconduite est dépassée, l’indicateur de
plage d’éconduite s’allume dans sa partie
droite.
Le témoin indicateur d’écoconduite est alors
éteint.
Plage d’écoconduite
zAutonomie
Affiche l’autonomie possible avec le carbu-
rant restant. Utilisez les valeurs indiquées à
titre de référence uniquement.
Cette distance est calculée sur la base de la
consommation moyenne de carburant. Par
conséquent, la distance pouvant être effecti-
vement parcourue peut varier par rapport à
celle affichée.
Si vous n’ajoutez qu’une petite quantité de
carburant, l’affichage peut ne pas être mis à
jour.
Lorsque vous faites le plein de carburant,
mettez le contacteur de démarrage sur arrêt.
Si vous faites le plein en carburant du véhi-
cule sans mettre le contacteur de démarrage
sur arrêt, l’affichage peut ne pas être mis à
jour.
■Indicateur d’écoconduite
L’indicateur d’éconduite est inopérant dans
les conditions suivantes:
●Le sélecteur de vitesses n’est pas sur D.
●Vous utilisez les palettes de passage de
vitesse. (Sur modèles équipés)
●Le mode de conduite sélectionné est le
mode puissance.
●Le véhicule roule à plus de 130 km/h (80
mph) environ.
■Informations sur les systèmes
d’aide à la conduite
Sélectionnez pour afficher l’état fonc-
tionnel des systèmes suivants:
zLTA (Aide au suivi de voie) (sur
modèles équipés) (→P.208)
zRégulateur de vitesse actif (sur
modèles équipés) (→P.219)
■Affichage asservi au système de
navigation (sur modèles équipés)
Sélectionnez pour afficher les informa-
tions suivantes asservies au système
de navigation:
zGuidage sur itinéraire jusqu’à la des-
tination
zAffichage de la boussole (affichage
tête haute)
■Affichage du guidage sur itinéraire
jusqu’à la destination
Lorsque le guidage sur itinéraire jusqu’à la
destination est affiché à l’affichage tête
haute, il n’est pas affiché à l’écran multifonc-
tionnel. (→P.106)
Sélectionnez pour pouvoir faire votre
choix à l’écran entre les sources audio
ou les plages musicales avec le sélec-
teur d’instrumentation.
Vous pouvez configurer cette icône de menu
pour qu’elle soit affichée/masquée, par le
menu .
Affichage des informations sur
les systèmes d’aide à la
conduite
Affichage asservi au système
audio (sur modèles équipés)

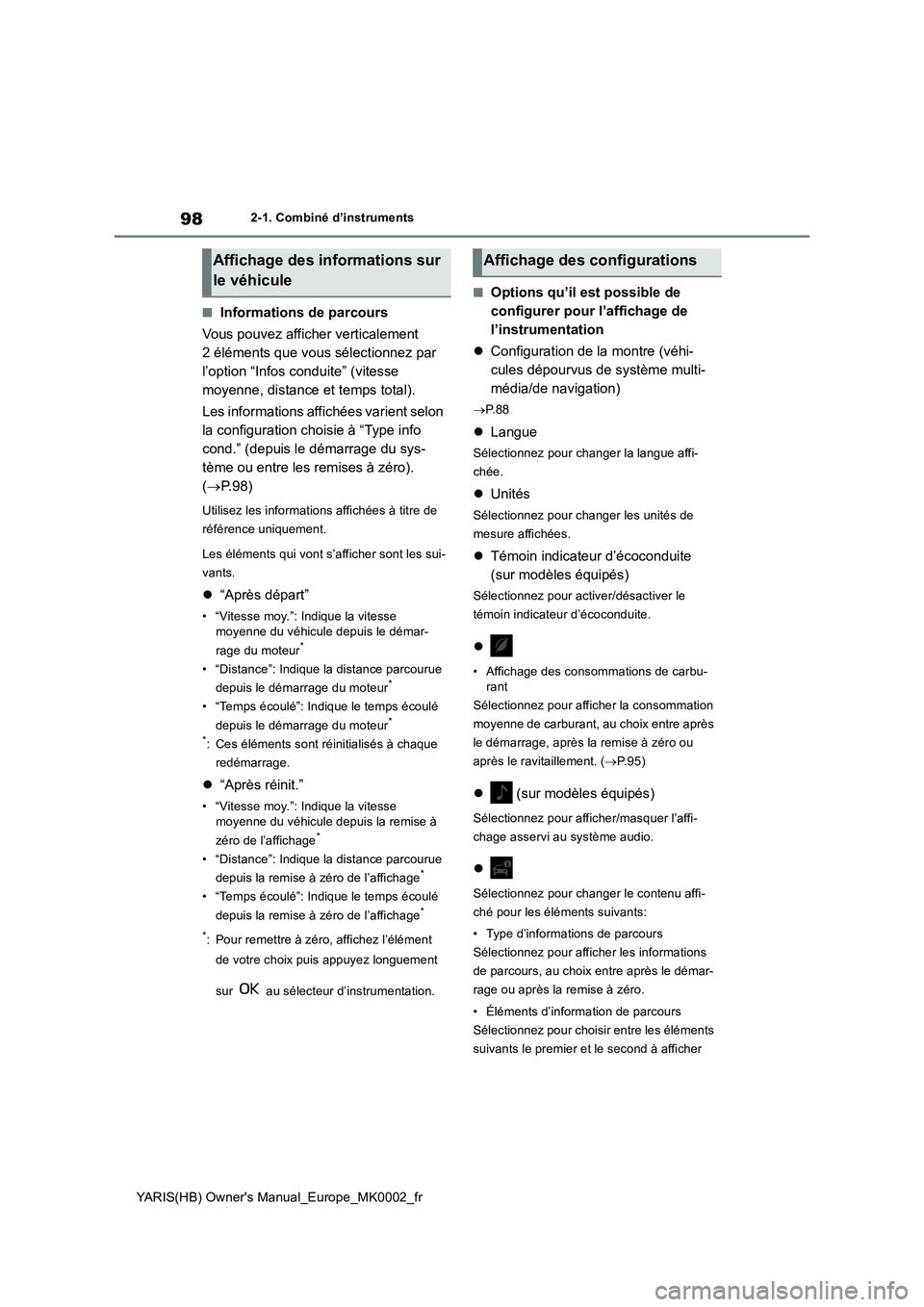

98
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
■Informations de parcours
Vous pouvez afficher verticalement
2 éléments que vous sélectionnez par
l’option “Infos conduite” (vitesse
moyenne, distance et temps total).
Les informations affichées varient selon
la configuration choisie à “Type info
cond.” (depuis le démarrage du sys-
tème ou entre les remises à zéro).
(→P.98)
Utilisez les informations affichées à titre de
référence uniquement.
Les éléments qui vont s’afficher sont les sui-
vants.
z“Après départ”
• “Vitesse moy.”: Indique la vitesse
moyenne du véhicule depuis le démar-
rage du moteur
*
• “Distance”: Indique la distance parcourue
depuis le démarrage du moteur*
• “Temps écoulé”: Indique le temps écoulé
depuis le démarrage du moteur*
*
: Ces éléments sont réinitialisés à chaque
redémarrage.
z“Après réinit.”
• “Vitesse moy.”: Indique la vitesse
moyenne du véhicule depuis la remise à
zéro de l’affichage
*
• “Distance”: Indique la distance parcourue
depuis la remise à zéro de l’affichage*
• “Temps écoulé”: Indique le temps écoulé
depuis la remise à zéro de l’affichage*
*
: Pour remettre à zéro, affichez l’élément
de votre choix puis appuyez longuement
sur au sélecteur d’instrumentation.
■Options qu’il est possible de
configurer pour l’affichage de
l’instrumentation
zConfiguration de la montre (véhi-
cules dépourvus de système multi-
média/de navigation)
→P. 8 8
zLangue
Sélectionnez pour changer la langue affi-
chée.
zUnités
Sélectionnez pour changer les unités de
mesure affichées.
zTémoin indicateur d’écoconduite
(sur modèles équipés)
Sélectionnez pour activer/désactiver le
témoin indicateur d’écoconduite.
z
• Affichage des consommations de carbu-
rant
Sélectionnez pour afficher la consommation
moyenne de carburant, au choix entre après
le démarrage, après la remise à zéro ou
après le ravitaillement. (→P. 9 5 )
z (sur modèles équipés)
Sélectionnez pour afficher/masquer l’affi-
chage asservi au système audio.
z
Sélectionnez pour changer le contenu affi-
ché pour les éléments suivants:
• Type d’informations de parcours
Sélectionnez pour afficher les informations
de parcours, au choix entre après le démar-
rage ou après la remise à zéro.
• Éléments d’information de parcours
Sélectionnez pour choisir entre les éléments
suivants le premier et le second à afficher
Affichage des informations sur
le véhiculeAffichage des configurations

99
2
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
dans les informations de parcours: vitesse
moyenne du véhicule/distance/temps
écoulé.
z Affichage contextuel
Sélectionnez pour activer/désactiver les affi-
chages contextuels pour chaque système
concerné.
z Écran multifonctionnel éteint
Sélectionnez pour éteindre l’écran multifonc-
tionnel.
Pour rallumer l’écran multifonctionnel,
appuyez sur n’importe lequel des boutons
/ / / / / du sélecteur
d’instrumentation.
z Programmation d’usine
Sélectionnez pour réinitialiser la configura-
tion d’affichage de l’instrumentation à la pro-
grammation d’usine.
■Fonctions et options du véhicule
qu’il est possible de configurer
→ P. 4 3 6
■Suspension de l’affichage des configu- rations
●Certaines configurations ne sont pas modi-fiables pendant la marche du véhicule. Pour modifier des configurations, station-
nez le véhicule en lieu sûr.
●Si un message d’alerte est affiché, toute
action sur l’affichage des configurations est suspendue.
z Notification d’état/de durée d’action
du système Stop & Start (après
démarrage)
Indique la durée actuelle d’arrêt du moteur
par action du système Stop & Start.
Indique également l’état du système Stop &
Start grâce à un affichage contextuel.
( →P.240)
zRéglages du système Stop & Start
Deux durées pendant laquelle le système
Stop & Start reste en action lorsque le bou-
ton “A/C” du système de climatisation est sur
marche peuvent être configurées sur l’icône
de l’écran multifonctionnel. ( →P.240)
AVERTISSEMENT
■Précautions pendant que vous confi-
gurez l’affichage
Si le moteur est en marche pendant la modification des réglages de l’affichage, assurez-vous que le véhicule stationne en
un lieu suffisamment ventilé. Dans un local fermé tel un garage, les gaz d’échappe-ment chargés en monoxyde de carbone
(CO) nocif risquent de s’accumuler et de pénétrer dans l’habitacle. Cela pourrait entraîner de graves problèmes de santé,
voire la mort.
NOTE
■Pendant que vous configurez l’affi-
chage
Pour éviter la décharge de la batterie, veil- lez à ce que le moteur soit en marche pen-dant que vous configurez les fonctions
d’affichage.
Informations sur le système
Stop & Start (sur modèles équi-
pés)

100
YARIS(HB) Owner's Manual_Europe_MK0002_fr
2-1. Combiné d’instruments
■Affichage
Zone d’affichage d’état des sys-
tèmes d’aide à la conduite
Affiche une image lorsque les systèmes sui-
vants sont en action et que l’icône de menu
sélectionnée n’est pas :
• LTA (Aide au suivi de voie) (sur modèles
équipés) ( →P.208)
• Régulateur de vitesse actif (sur modèles
équipés) ( →P.219)
• RSA (Assistant de signalisation routière)
(sur modèles équipés) ( →P.232)
Zone d’affichage des contenus
En sélectionnant les diverses icônes de
menu à l’écran multifonctionnel, vous pou-
vez afficher une grande variété d’informa-
tions en lien avec la conduite du véhicule.
Vous pouvez également utiliser l’écran multi-
fonctionnel pour modifier la configuration
d’affichage et les autres paramètres liés au
véhicule.
Des messages d’alerte et des affichages
contextuels apparaissent également dans
certaines situations.
■Icônes de menu
Pour afficher les icônes de menu,
appuyez sur ou du sélecteur
d’instrumentation.
■Écran à cristaux liquides
De petites taches ou des halos lumineux
peuvent apparaître sur l’écran. Il s’agit d’un phénomène normal pour un écran à cristaux liquides, et il n’y a aucun problème à conti-
nuer à l’utiliser.
Écran multifonctionnel
(affichage horizontal)
Affichage et icônes de menu
Affichage des informations de
conduite ( →P.101)
Affichage des informations sur
les systèmes d’aide à la conduite
(sur modèles équipés) ( →P.103)
Affichage asservi au système
audio (sur modèles équipés)
( →P.103)
Affichage des informations sur le
véhicule ( →P.103)
Affichage des configurations
( →P.104)
Affichage des messages d’alerte
( →P.390)
AVERTISSEMENT
■Précautions d’utilisation pendant la conduite
●Lorsque vous utilisez l’écran multifonc-
tionnel pendant la marche du véhicule, redoublez d’attention vis-à-vis de la sécurité de tout ce qui entoure le véhi-
cule.
●Ne pas regarder en permanence l’écran
multifonctionnel pendant la marche du véhicule, sous peine de risquer de ne pas voir les piétons, les obstacles sur la
route, etc., devant votre véhicule.
■L’affichage des informations par temps froid
→ P. 9 1
