TOYOTA YARIS 2021 Návod na použití (in Czech)

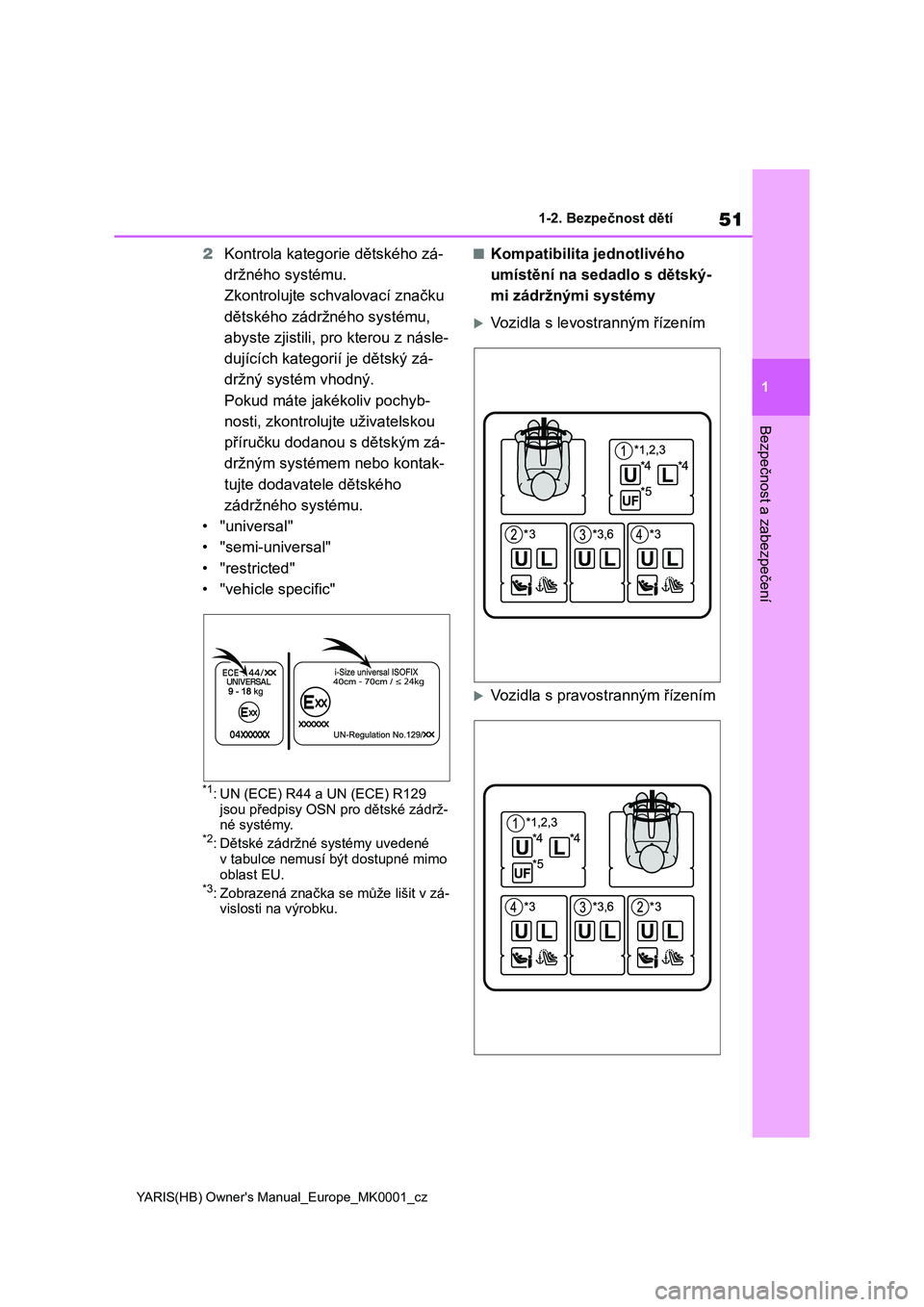

51
1
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
2Kontrola kategorie dětského zá-
držného systému.
Zkontrolujte schvalovací značku
dětského zádržného systému,
abyste zjistili, pro kterou z násle-
dujících kategorií je dětský zá-
držný systém vhodný.
Pokud máte jakékoliv pochyb-
nosti, zkontrolu jte uživatelskou
příručku dodanou s dětským zá-
držným systémem nebo kontak-
tujte dodavatele dětského
zádržného systému.
• "universal"
• "semi-universal"
• "restricted"
• "vehicle specific"
*1: UN (ECE) R44 a UN (ECE) R129 jsou předpisy OSN pro dětské zádrž-
né systémy.*2: Dětské zádržné systémy uvedené
v tabulce nemusí být dostupné mimo oblast EU.*3: Zobrazená značka se může lišit v zá-
vislosti na výrobku.
■Kompatibilita jednotlivého
umístění na sedadlo s dětský-
mi zádržnými systémy
Vozidla s levostranným řízením
Vozidla s pravostranným řízením

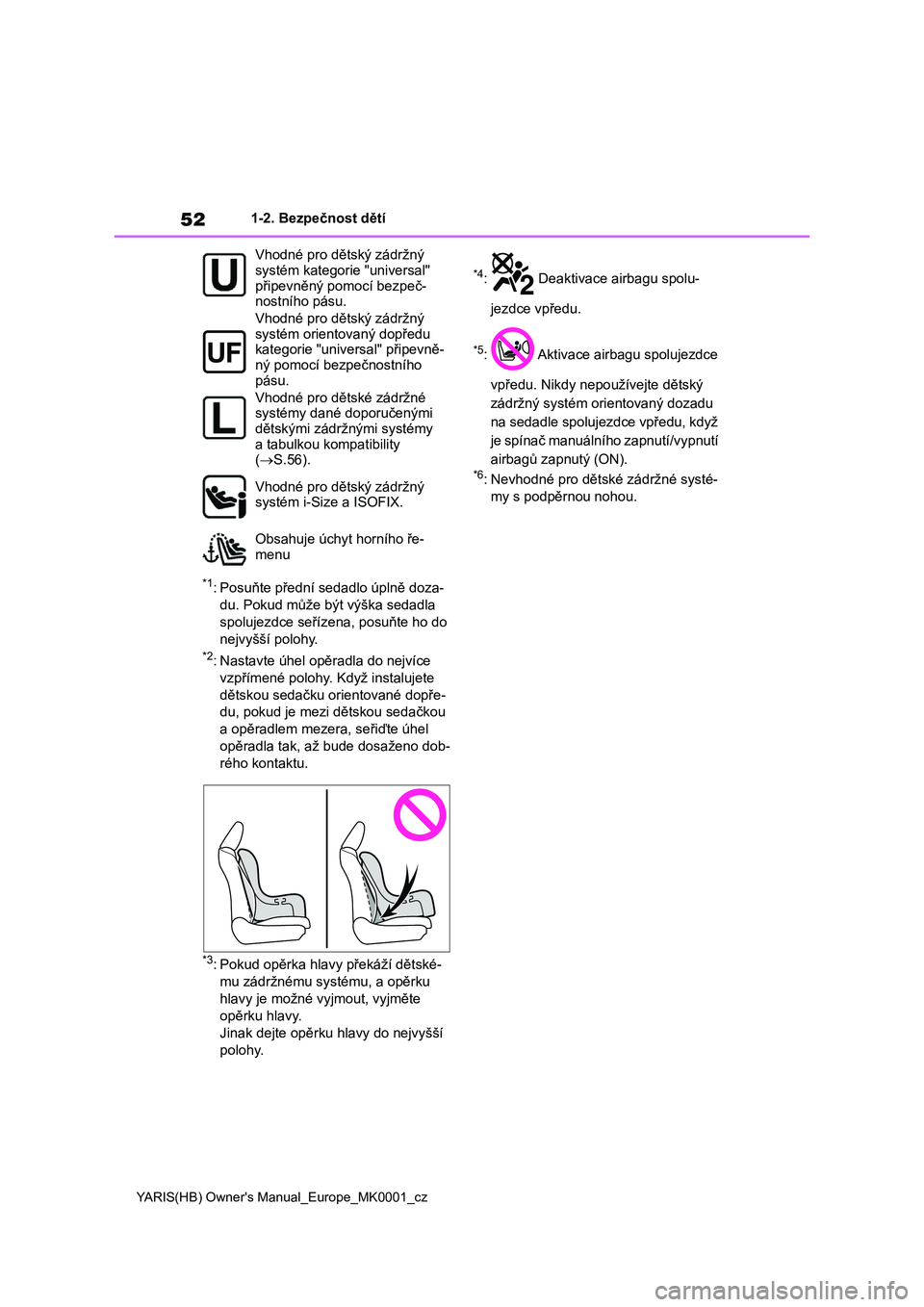

52
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
*1: Posuňte přední sedadlo úplně doza-
du. Pokud může b ýt výška sedadla
spolujezdce seří zena, posuňte ho do
nejvyšší polohy.
*2: Nastavte úhel opěradla do nejvíce
vzpřímené polohy. Když instalujete
dětskou sedačku orientované dopře-
du, pokud je mezi dětskou sedačkou
a opěradlem mezera, seřiďte úhel
opěradla tak, až bude dosaženo dob-
rého kontaktu.
*3: Pokud opěrka hlavy překáží dětské-
mu zádržnému systému, a opěrku
hlavy je možné vyjmout, vyjměte
opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší
polohy.
*4: Deaktivace airbagu spolu-
jezdce vpředu.
*5: Aktivace airbagu spolujezdce
vpředu. Nikdy nepo užívejte dětský
zádržný systém orientovaný dozadu
na sedadle spolujezdce vpředu, když
je spínač manuálního zapnutí/vypnutí
airbagů zapnutý (ON).*6: Nevhodné pro dětské zádržné systé-
my s podpěrnou nohou.
Vhodné pro dětský zádržný systém kategorie "universal"
připevněný pomocí bezpeč-
nostního pásu.
Vhodné pro dětský zádržný
systém orientov aný dopředu kategorie "universal" připevně-
ný pomocí bezpečnostního
pásu.
Vhodné pro dětské zádržné
systémy dané doporučenými dětskými zádržnými systémy
a tabulkou kompatibility
( S.56).
Vhodné pro dětský zádržný
systém i-Size a ISOFIX.
Obsahuje úchyt horního ře- menu

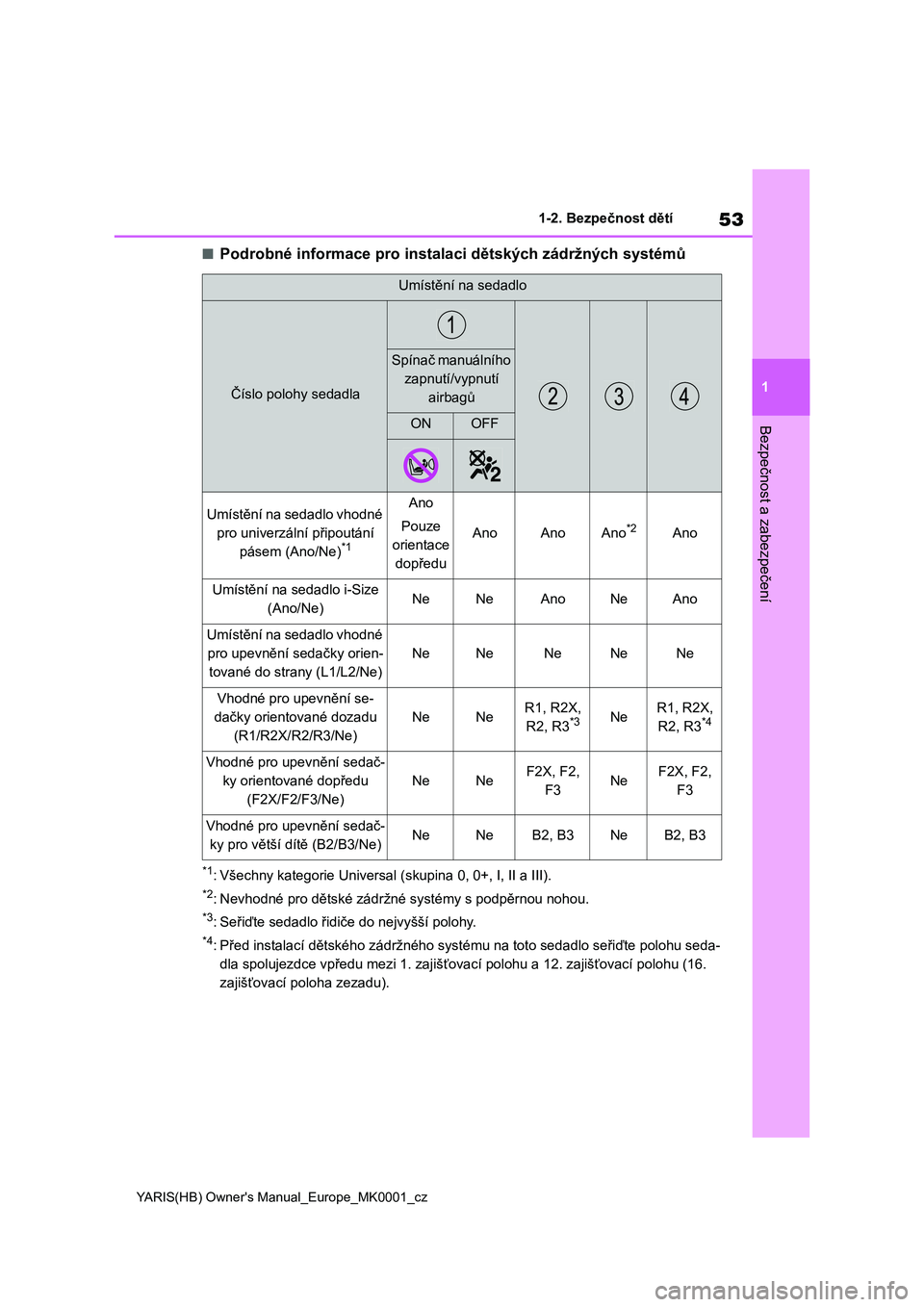

53
1
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Podrobné informace pro instalaci dětských zádržných systémů
*1: Všechny kategorie Universal (skupina 0, 0+, I, II a III).
*2: Nevhodné pro dětské zádržné systémy s podpěrnou nohou.
*3: Seřiďte sedadlo řidiče do nejvyšší polohy.
*4: Před instalací dětského zádržného systému na toto sedadlo seřiďte polohu seda-
dla spolujezdce vpředu mezi 1. zajišťovací polohu a 12. zajišťovací polohu (16.
zajišťovací poloha zezadu).
Umístění na sedadlo
Číslo polohy sedadla
Spínač manuálního
zapnutí/vypnutí
airbagů
ONOFF
Umístění na sedadlo vhodné
pro univerzální připoutání
pásem (Ano/Ne)*1
Ano
Pouze
orientace
dopředu
AnoAnoAno*2Ano
Umístění na sedadlo i-Size
(Ano/Ne)NeNeAnoNeAno
Umístění na sedadlo vhodné
pro upevnění sedačky orien-
tované do strany (L1/L2/Ne)
NeNeNeNeNe
Vhodné pro upevnění se-
dačky orientované dozadu
(R1/R2X/R2/R3/Ne)
NeNeR1, R2X,
R2, R3*3NeR1, R2X,
R2, R3*4
Vhodné pro upevnění sedač-
ky orientované dopředu
(F2X/F2/F3/Ne)
NeNeF2X, F2,
F3NeF2X, F2,
F3
Vhodné pro upevnění sedač-
ky pro větší dítě (B2/B3/Ne)NeNeB2, B3NeB2, B3

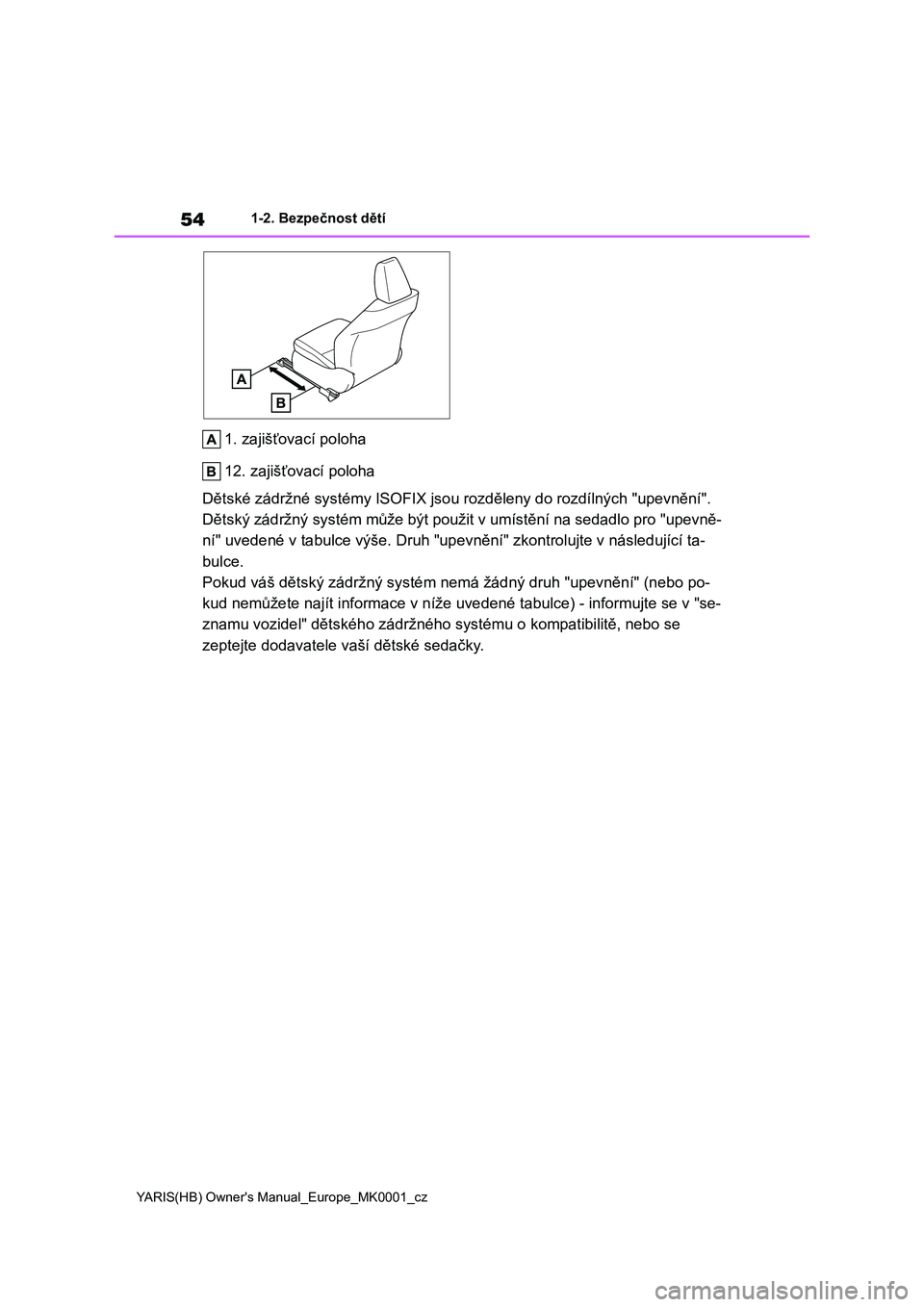

54
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
1. zajišťovací poloha
12. zajišťovací poloha
Dětské zádržné systémy ISOFIX jso u rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být po užit v umístění na sedadlo pro "upevně-
ní" uvedené v tabulce výše. Druh "upevnění" zkontrolujte v následující ta-
bulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (neb o po-
kud nemůžete najít informace v n íže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětskéh o zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.

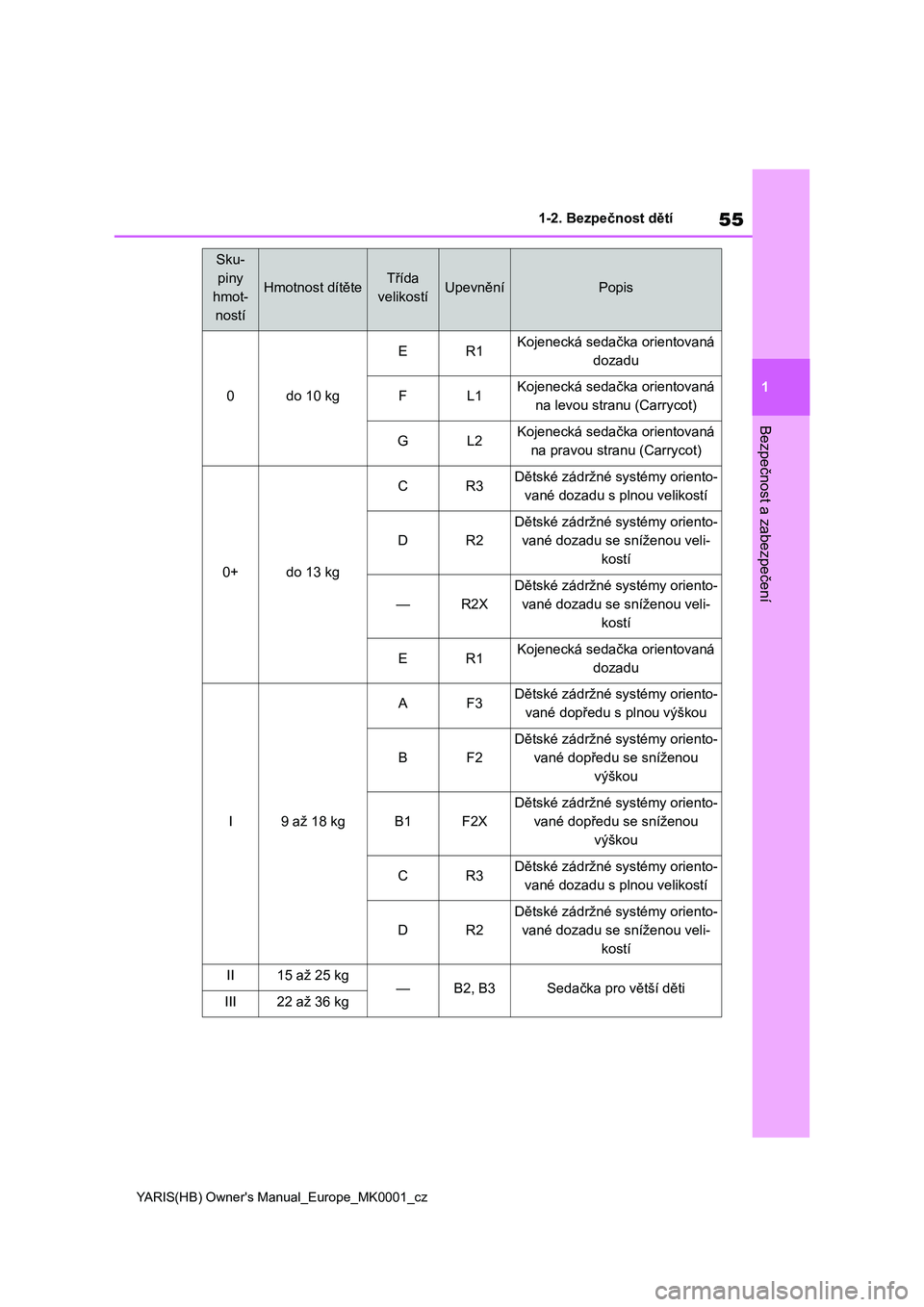

55
1
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Sku-
piny
hmot-
ností
Hmotnost dítěteTřída
velikostíUpevněníPopis
0do 10 kg
ER1Kojenecká sedačka orientovaná
dozadu
FL1Kojenecká sedačka orientovaná
na levou stranu (Carrycot)
GL2Kojenecká sedačka orientovaná
na pravou stranu (Carrycot)
0+do 13 kg
CR3Dětské zádržné systémy oriento-
vané dozadu s plnou velikostí
DR2
Dětské zádržné systémy oriento-
vané dozadu se sníženou veli-
kostí
—R2X
Dětské zádržné systémy oriento-
vané dozadu se sníženou veli-
kostí
ER1Kojenecká sedačka orientovaná
dozadu
I9 až 18 kg
AF3Dětské zádržné systémy oriento-
vané dopředu s plnou výškou
BF2
Dětské zádržné systémy oriento-
vané dopředu se sníženou
výškou
B1F2X
Dětské zádržné systémy oriento-
vané dopředu se sníženou
výškou
CR3Dětské zádržné systémy oriento-
vané dozadu s plnou velikostí
DR2
Dětské zádržné systémy oriento-
vané dozadu se sníženou veli-
kostí
II15 až 25 kg—B2, B3Sedačka pro větší dětiIII22 až 36 kg

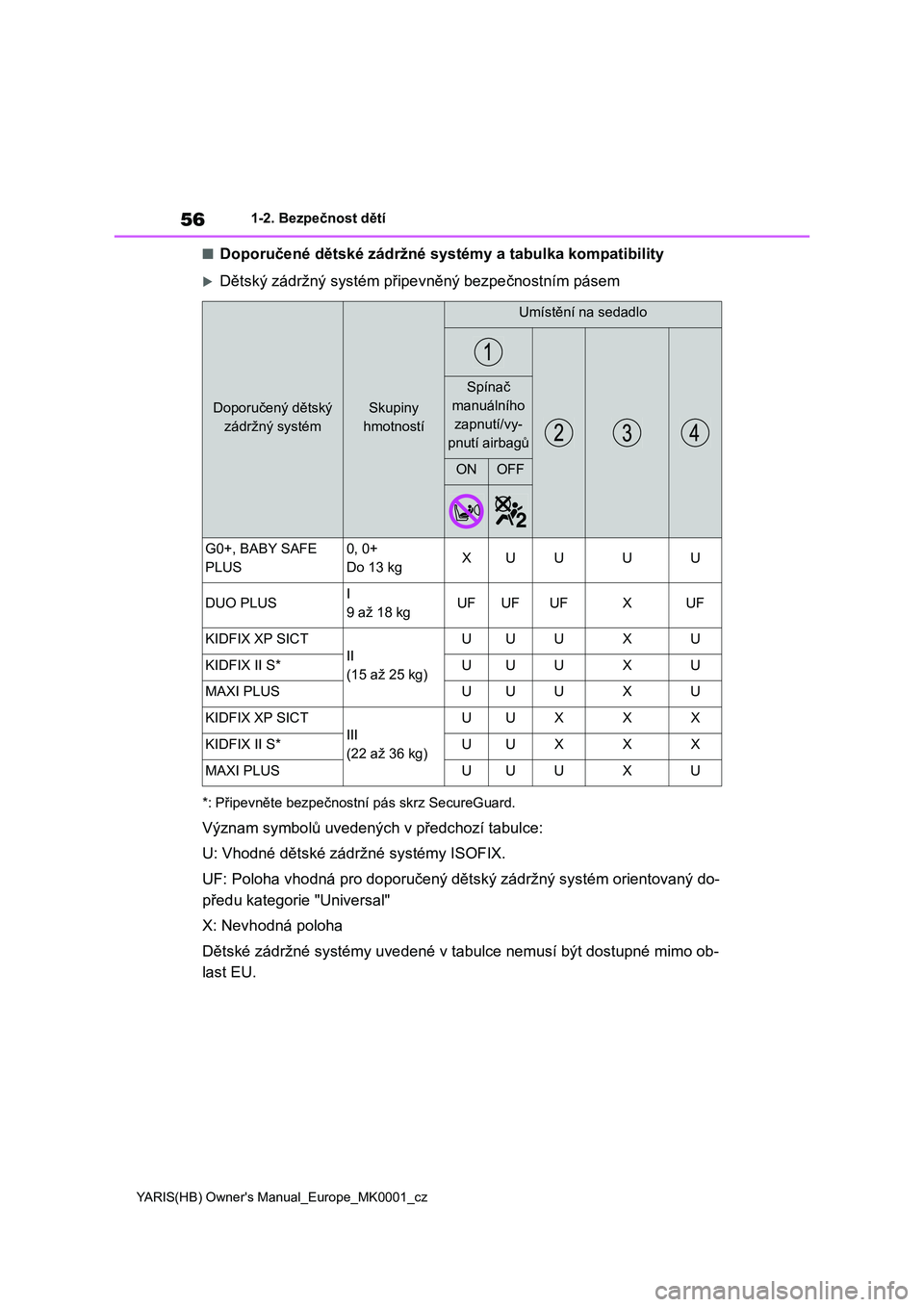

56
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
■Doporučené dětské zádržné systémy a tabulka kompatibility
Dětský zádržný systém připevněný bezpečnostním pásem
*: Připevněte bezpečnostní pás skrz SecureGuard.
Význam symbolů uvedených v předchozí tabulce:
U: Vhodné dětské zádržné systémy ISOFIX.
UF: Poloha vhodná pro doporučený dětský zádržný systém orientovaný do-
předu kategorie "Universal"
X: Nevhodná poloha
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last EU.
Doporučený dětský
zádržný systém
Skupiny
hmotností
Umístění na sedadlo
Spínač
manuálního
zapnutí/vy-
pnutí airbagů
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Do 13 kgXUUUU
DUO PLUSI
9 až 18 kgUFUFUFXUF
KIDFIX XP SICT
II
(15 až 25 kg)
UUUXU
KIDFIX II S*UUUXU
MAXI PLUSUUUXU
KIDFIX XP SICT
III
(22 až 36 kg)
UUXXX
KIDFIX II S*UUXXX
MAXI PLUSUUUXU

57
1
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Dětský zádržný systém upevněný pomocí spodních úchytů ISOFIX
*: Připevněte bezpečnostní pás skrz SecureGuard.
Význam symbolů uvedených v předchozí tabulce:
IUF: Poloha vhodná pro doporučen ý dětský zádržný systém ISOFIX oriento-
vaný dopředu kategorie "Universal"
IL: Poloha vhodná pro doporučený dětský zádržný systém ISOFIX oriento-
vaný dopředu kategorie "Semi-universal"
X: Nevhodná poloha pro doporučen ý dětský zádržný systém ISOFIX orien-
tovaný dopředu
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last EU.
Doporučený dětský
zádržný systém
Skupiny
hmotností
Umístění na sedadlo
Spínač
manuálního
zapnutí/vy-
pnutí airbagů
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Do 13 kgXXXXX
DUO PLUSI
9 až 18 kgXXIUFXIUF
KIDFIX XP SICT
II
(15 až 25 kg)
XXILXIL
KIDFIX II S*XXILXIL
MAXI PLUSXXILXIL
MAXI PLUSIII
(22 až 36 kg)XXILXIL

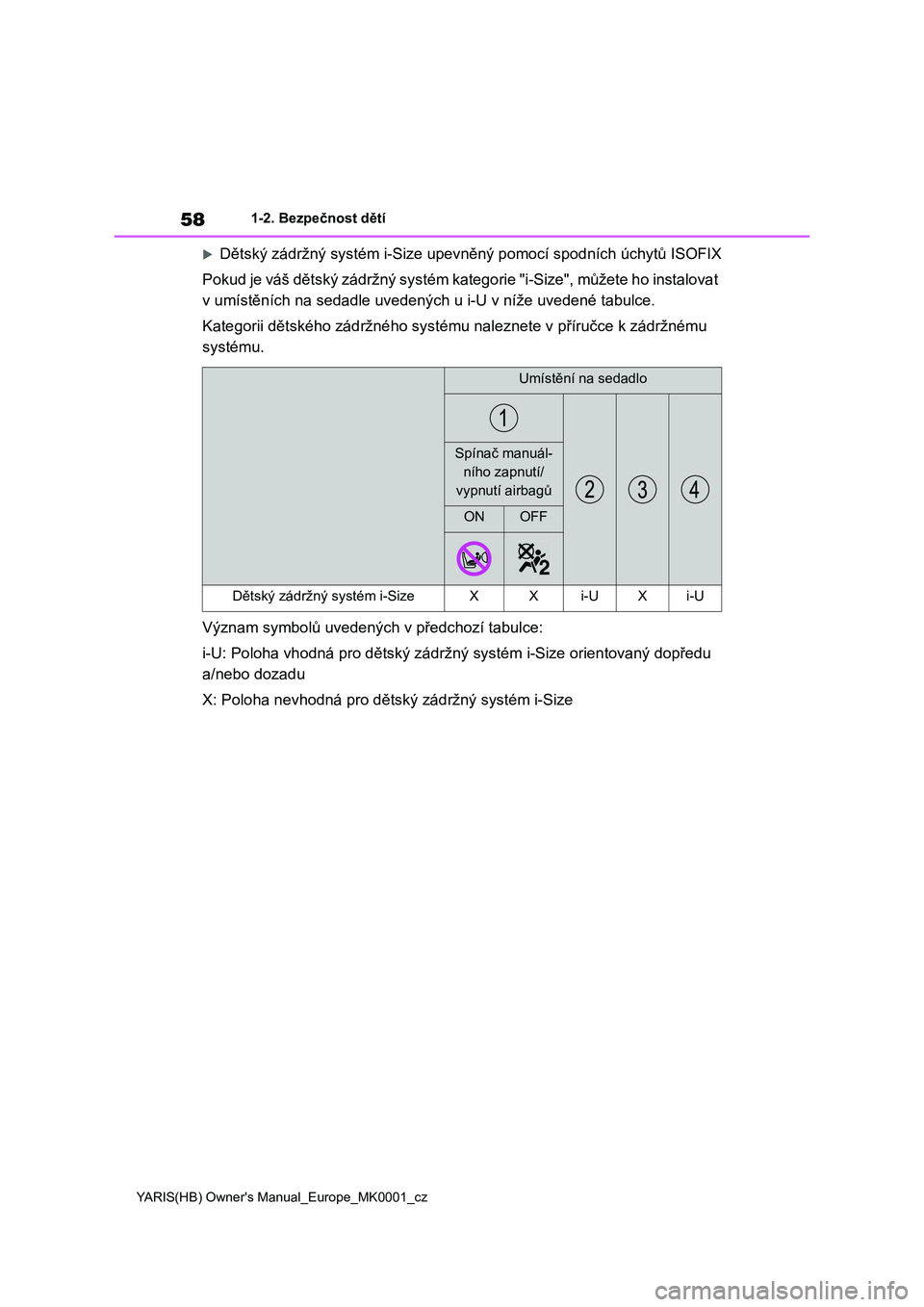

58
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
Dětský zádržný systém i-Size upevněný pomocí spodních úchytů ISOFIX
Pokud je váš dětský zádržný systém kategorie "i-Size", můžete ho instalovat
v umístěních na sedadle uvedených u i-U v níže uvedené tabulce.
Kategorii dětského zádržného syst ému naleznete v příručce k zádržnému
systému.
Význam symbolů uvedených v předchozí tabulce:
i-U: Poloha vhodná pr o dětský zádržný systém i-Size orientovaný dopředu
a/nebo dozadu
X: Poloha nevhodná pro dětský zádržný systém i-Size
Umístění na sedadlo
Spínač manuál-
ního zapnutí/
vypnutí airbagů
ONOFF
Dětský zádržný systém i-SizeXXi-UXi-U

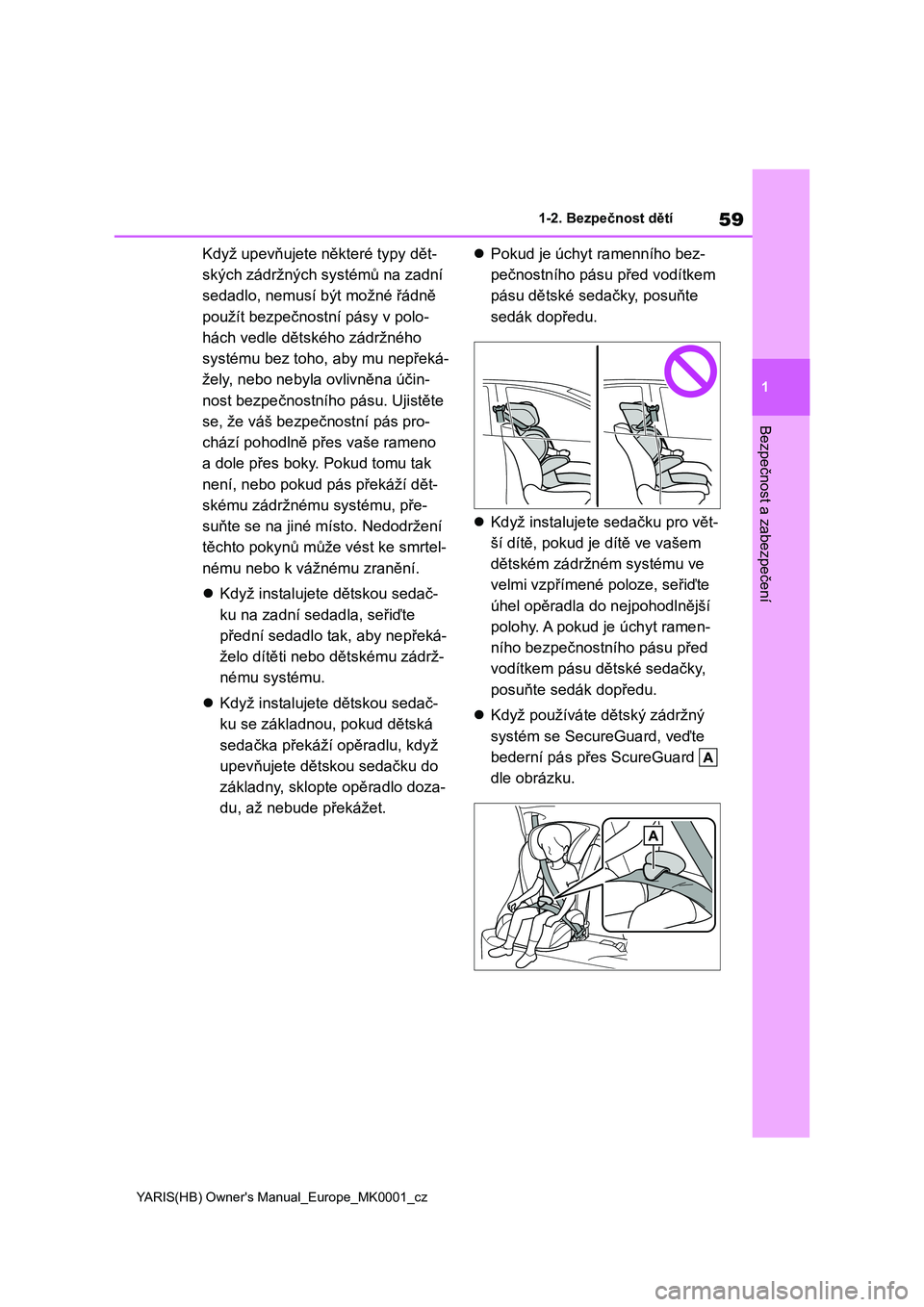

59
1
YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Když upevňujete některé typy dět-
ských zádržných systémů na zadní
sedadlo, nemusí být možné řádně
použít bezpečnostní pásy v polo-
hách vedle dětsk ého zádržného
systému bez toho, aby mu nepřeká-
žely, nebo nebyla ovlivněna účin-
nost bezpečnostního pásu. Ujistěte
se, že váš bezpe čnostní pás pro-
chází pohodlně přes vaše rameno
a dole přes boky. Pokud tomu tak
není, nebo pokud pás překáží dět-
skému zádržnému systému, pře-
suňte se na jiné místo. Nedodržení
těchto pokynů může vést ke smrtel-
nému nebo k vážnému zranění.
 Když instalujete dětskou sedač-
ku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřeká-
želo dítěti nebo dětskému zádrž-
nému systému.
 Když instalujete dětskou sedač-
ku se základnou, pokud dětská
sedačka překáží o pěradlu, když
upevňujete dětskou sedačku do
základny, sklopte opěradlo doza-
du, až nebude překážet.
 Pokud je úchyt ramenního bez-
pečnostního pásu před vodítkem
pásu dětské sedačky, posuňte
sedák dopředu.
 Když instalujete sedačku pro vět-
ší dítě, pokud je dítě ve vašem
dětském zádržn ém systému ve
velmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější
polohy. A pokud je úchyt ramen-
ního bezpečnostního pásu před
vodítkem pásu dětské sedačky,
posuňte sedák dopředu.
 Když používáte dětský zádržný
systém se SecureGuard, veďte
bederní pás přes ScureGuard
dle obrázku.

60

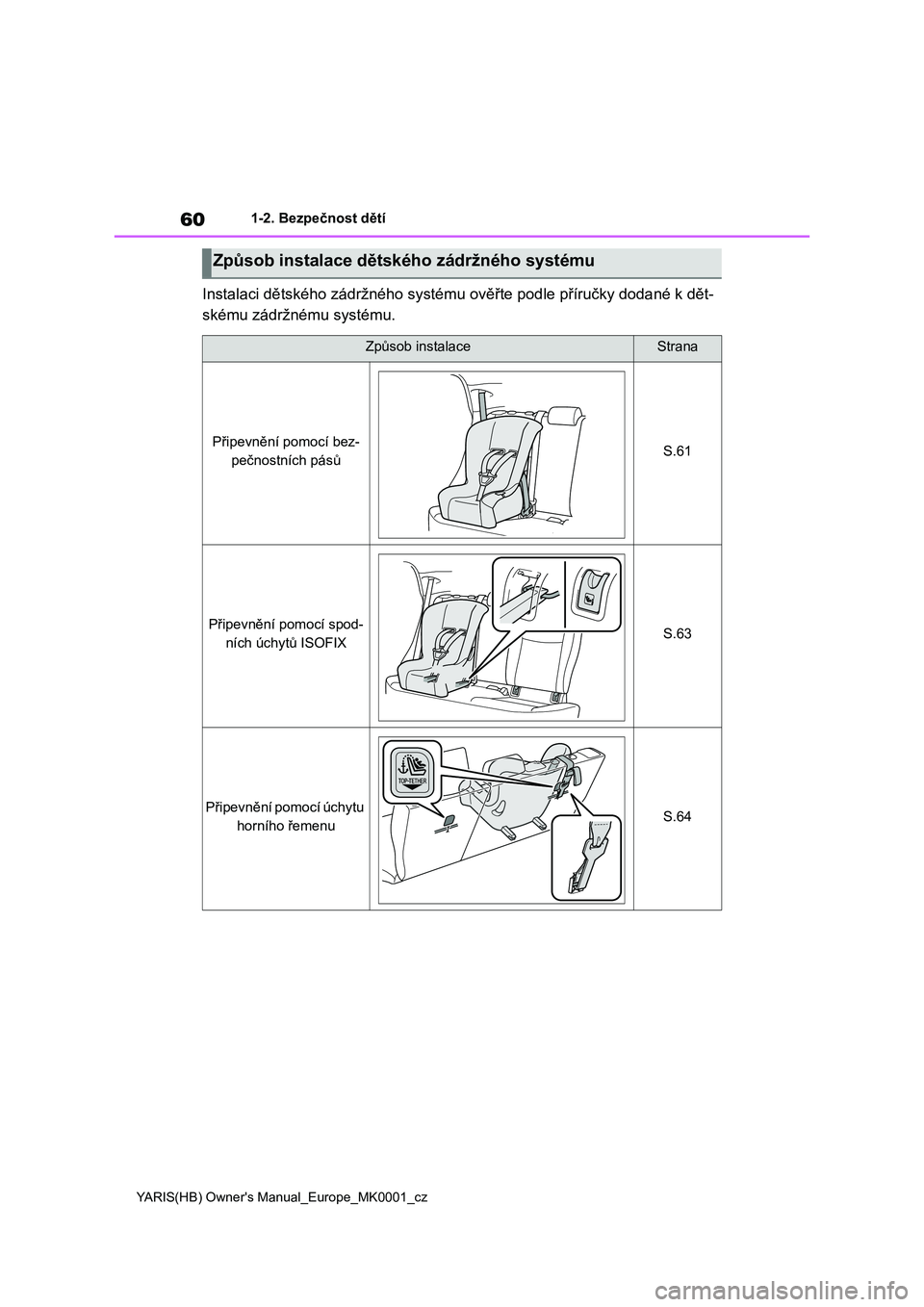

YARIS(HB) Owner's Manual_Europe_MK0001_cz
1-2. Bezpečnost dětí
Instalaci dětského zádržného systému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.61
Připevnění pomocí spod-
ních úchytů ISOFIXS.63
Připevnění pomocí úchytu
horního řemenuS.64
