ESP TOYOTA YARIS 2022 Bruksanvisningar (in Swedish)

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................8
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning...........23
1.1.3 Säkerhetsbälten...........23
1.1.4 Krockkuddar..............27
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................34
1.2 Säkerhet för barn...............35
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde..............35
1.2.2 Åka bil med barn...........36
1.2.3 Bilbarnstolar..............37
1.3 Hjälp i nödsituation..............51
1.3.1 eCall
*1, 2................51
1.4 Hybridsystem.................59
1.4.1 Hybridsystem, funktioner......59
1.4.2
Hybridsystem, säkerhetsåtgärder . . 621.5 Stöldskyddssystem..............66
1.5.1 Startspärrsystem...........66
1.5.2 Dubbelsidigt låssystem
*.......66
1.5.3 Larm*..................67
2. Information om bilens status,
kontrollampor
2.1 Instrumentgrupp...............70
2.1.1 Varnings- och kontrollampor....70
2.1.2 Instrument och mätare
(vertikal display)...........74
2.1.3 Instrument och mätare
(horisontell display).........78
2.1.4 Informationsdisplay
(vertikal display)...........81
2.1.5 Informationsdisplay
(horisontell display).........87
2.1.6 Vindrutedisplay
*...........92
2.1.7 Energimonitor/
Förbrukningsskärm
*.........95
3. Innan du börjar köra
3.1 Information om nycklar..........102
3.1.1 Nycklar................102
3.2 Öppna, stänga och låsa dörrarna.....105
3.2.1 Sidodörrar..............105
3.2.2 Baklucka...............109
3.2.3 Elektroniskt lås- och
startsystem
*.............112
3.3 Inställning av säten.............116
3.3.1 Framsäten..............116
3.3.2 Baksäte................117
3.3.3 Nackskydd..............119
3.4 Justera ratten och speglarna.......121
3.4.1 Ratt..................121
3.4.2 Ytterbackspeglar..........123
3.5 Öppna och stänga fönster.........125
3.5.1 Elfönsterhissar
*...........125
4. Körning
4.1 Innan du börjar köra............130
4.1.1 Köra bilen...............130
4.1.2 Last och bagage...........135
4.1.3 Köra med släpvagn (modeller utan
draganordning - inklusive
Réunion)...............135
4.1.4 Kör med släpvagn (modeller med
bogseringsutrustning - gäller ej
Reunion)...............135
4.2 Körrutiner..................140
4.2.1 Tändningsnyckel (modeller
utan elektroniskt lås- och
startsystem).............140
4.2.2 Startknapp (tändning)
(modeller med elektroniskt
lås- och startsystem)........142
4.2.3 Körläge EV..............145
4.2.4 Hybridväxellåda...........147
4.2.5 Blinkersspak.............149
4.2.6 Parkeringsbroms..........150
4.2.7 Bromshållare.............152
4.3 Använda strålkastare och
vindrutetorkare...............154
4.3.1 Strålkastaromkopplare.......154
4.3.2 AHB (Automatiskt helljus)
*....157
4.3.3 Dimljus, reglage...........160
4.3.4 Vindrutetorkare och spolare . . . 160
4.3.5 Bakrutetorkare och spolare
*...163
2

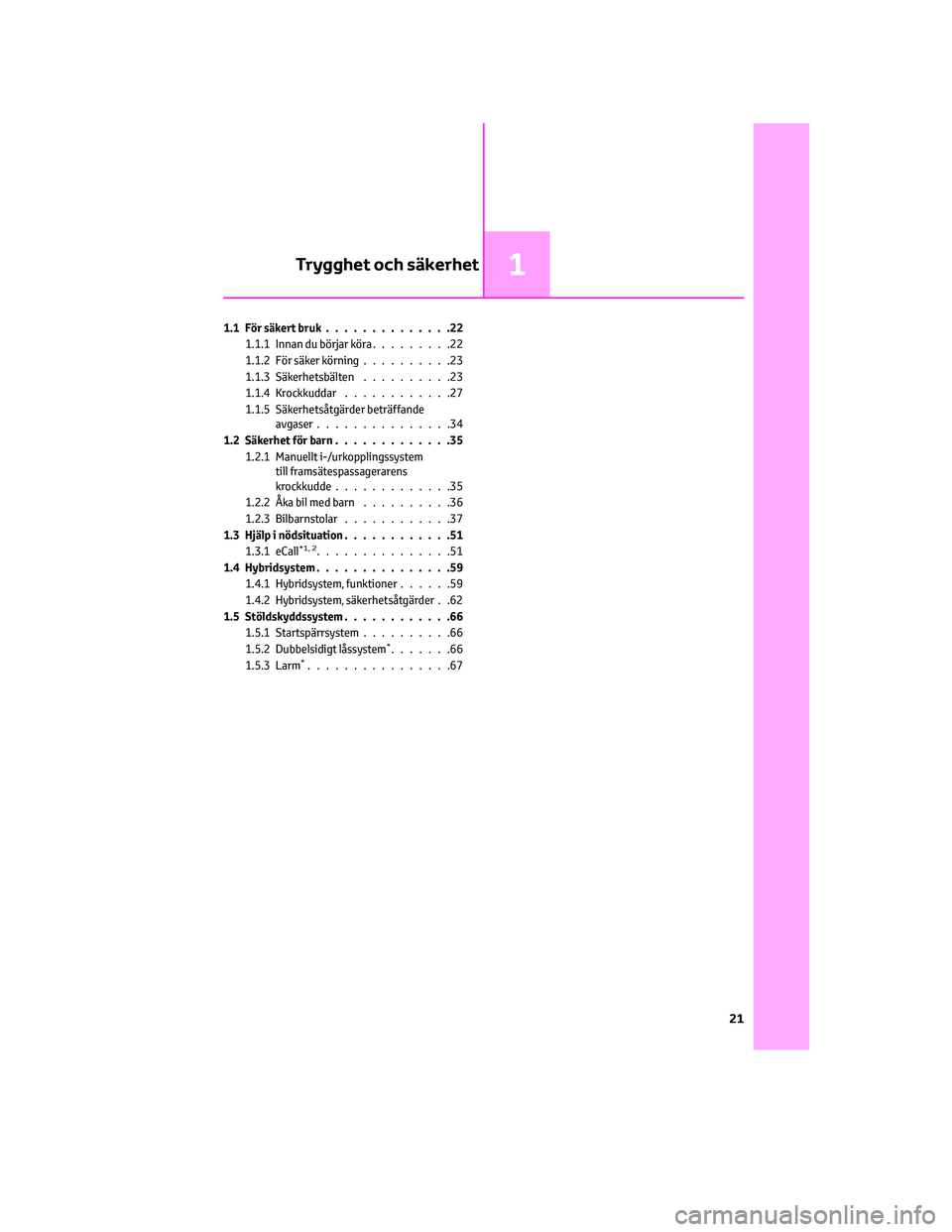

1.1 För säkert bruk..............22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning..........23
1.1.3 Säkerhetsbälten..........23
1.1.4 Krockkuddar............27
1.1.5 Säkerhetsåtgärder beträffande
avgaser...............34
1.2 Säkerhet för barn.............35
1.2.1 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde.............35
1.2.2 Åka bil med barn..........36
1.2.3 Bilbarnstolar............37
1.3 Hjälp i nödsituation............51
1.3.1 eCall
*1, 2...............51
1.4 Hybridsystem...............59
1.4.1 Hybridsystem, funktioner......59
1.4.2 Hybridsystem, säkerhetsåtgärder . .62
1.5 Stöldskyddssystem............66
1.5.1 Startspärrsystem..........66
1.5.2 Dubbelsidigt låssystem
*.......66
1.5.3 Larm*................67
Trygghet och säkerhet1
21

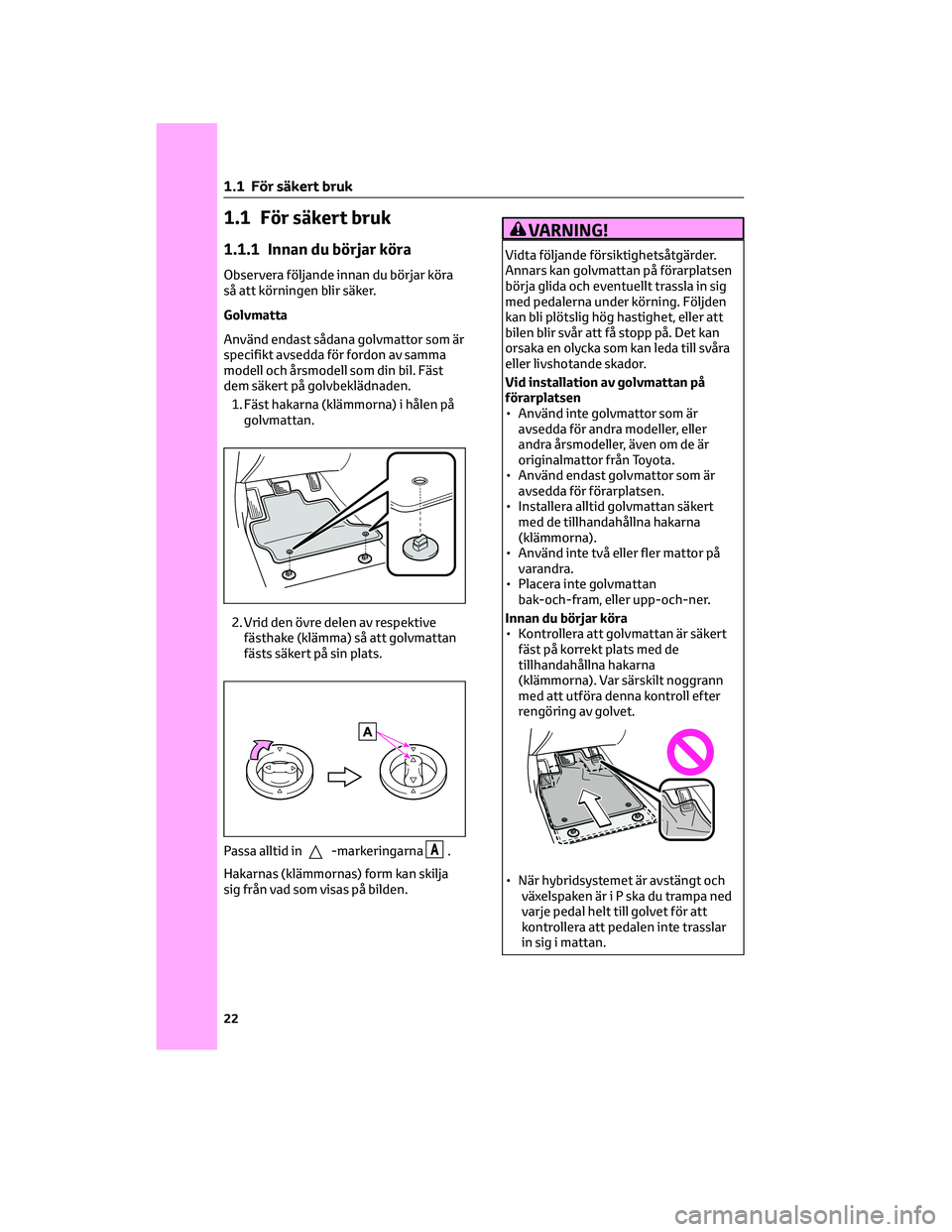

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Observera följande innan du börjar köra
så att körningen blir säker.
Golvmatta
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
VARNING!
Vidta följande försiktighetsåtgärder.
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor på
varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
Passa alltid in-markeringarnaA.
1 .1 För säkert bruk
22

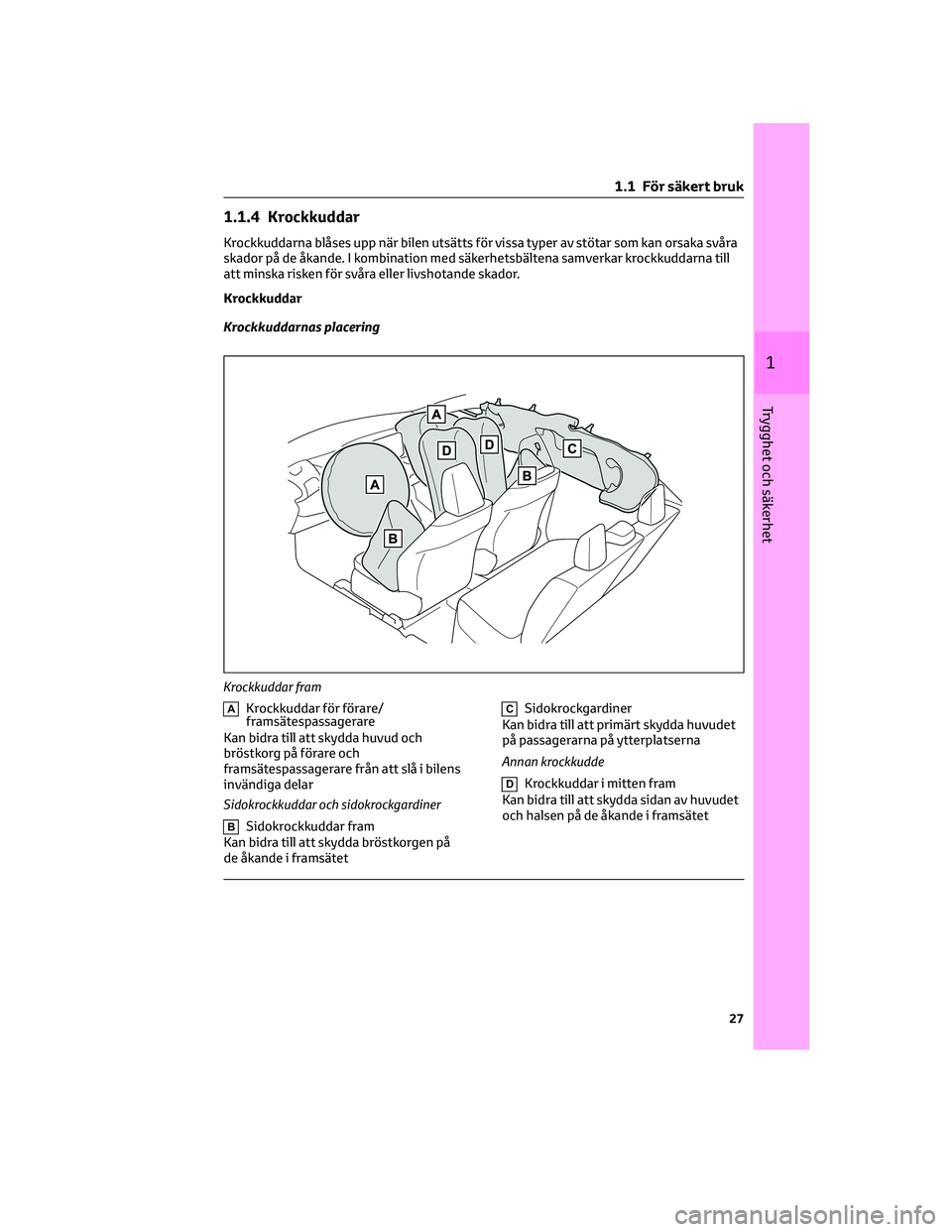

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka svåra
skador på de åkande. I kombination med säkerhetsbältena samverkar krockkuddarna till
att minska risken för svåra eller livshotande skador.
Krockkuddar
Krockkuddarnas placering
AKrockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i bilens
invändiga delar
Sidokrockkuddar och sidokrockgardiner
BSidokrockkuddar fram
Kan bidra till att skydda bröstkorgen på
de åkande i framsätet
CSidokrockgardiner
Kan bidra till att primärt skydda huvudet
på passagerarna på ytterplatserna
Annan krockkudde
DKrockkuddar i mitten fram
Kan bidra till att skydda sidan av huvudet
och halsen på de åkande i framsätet
Krockkuddar fram
1 .1 För säkert bruk
27
1
Trygghet och säkerhet

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BKrockkudde, framsätespassagerare
CSidokrocksensorer (framdörr)
DSidokrocksensorer (fram)
EBältessträckare och kraftbegränsare
FSidokrockkuddar
GSidokrocksensorer (bak)
HSidokrockgardiner
IKrockkuddar i mitten fram
JKrockkuddesensorenhet
K"PASSENGER AIR BAG",
indikeringslampa
LSRS-varningslampa
MFörarens krockkudde
NManuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
28

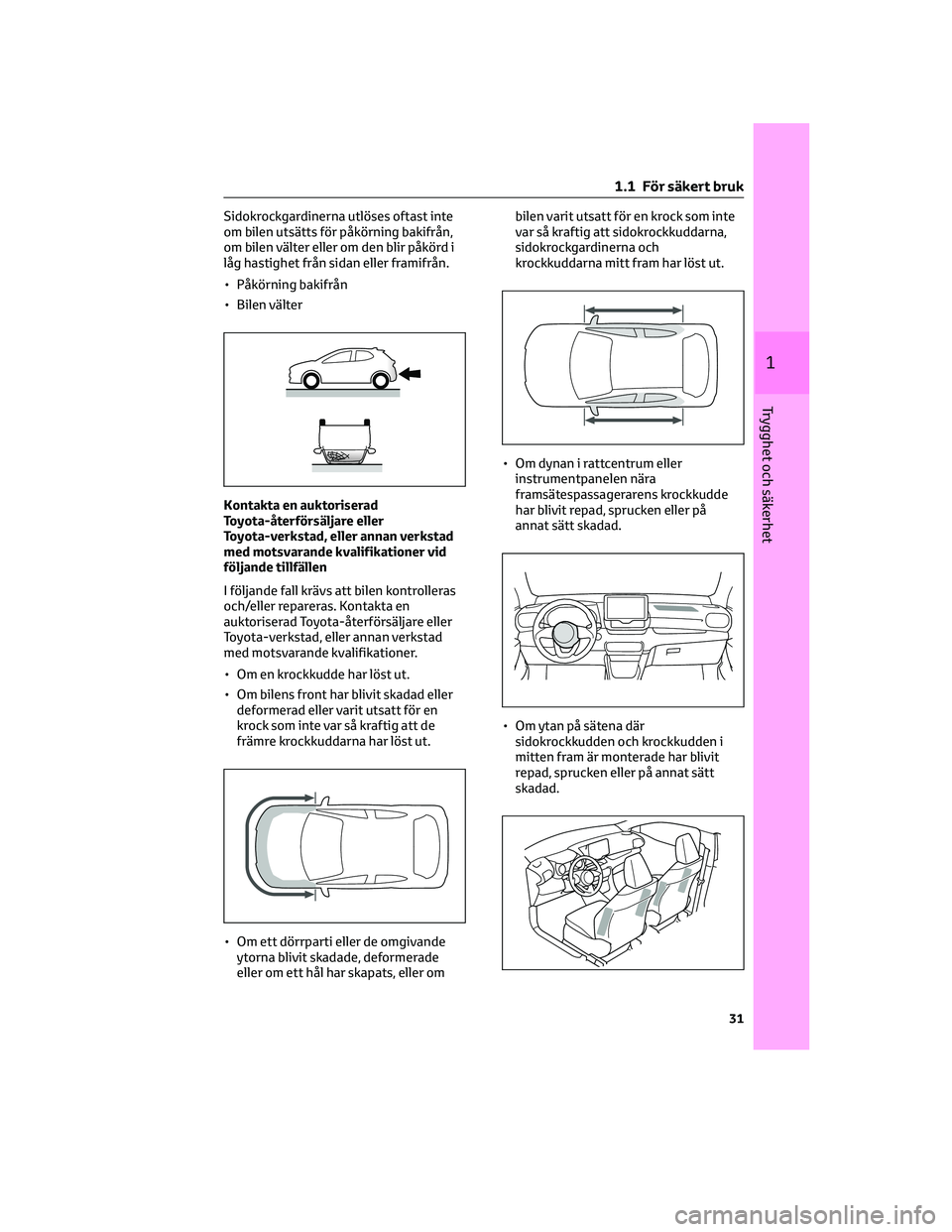

Sidokrockgardinerna utlöses oftast inte
om bilen utsätts för påkörning bakifrån,
om bilen välter eller om den blir påkörd i
låg hastighet från sidan eller framifrån.
• Påkörning bakifrån
• Bilen välter
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer vid
följande tillfällen
I följande fall krävs att bilen kontrolleras
och/eller repareras. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Om en krockkudde har löst ut.
• Om bilens front har blivit skadad eller
deformerad eller varit utsatt för en
krock som inte var så kraftig att de
främre krockkuddarna har löst ut.
• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller ombilen varit utsatt för en krock som inte
var så kraftig att sidokrockkuddarna,
sidokrockgardinerna och
krockkuddarna mitt fram har löst ut.
• Om dynan i rattcentrum eller
instrumentpanelen nära
framsätespassagerarens krockkudde
har blivit repad, sprucken eller på
annat sätt skadad.
• Om ytan på sätena där
sidokrockkudden och krockkudden i
mitten fram är monterade har blivit
repad, sprucken eller på annat sätt
skadad.
1 .1 För säkert bruk
31
1
Trygghet och säkerhet

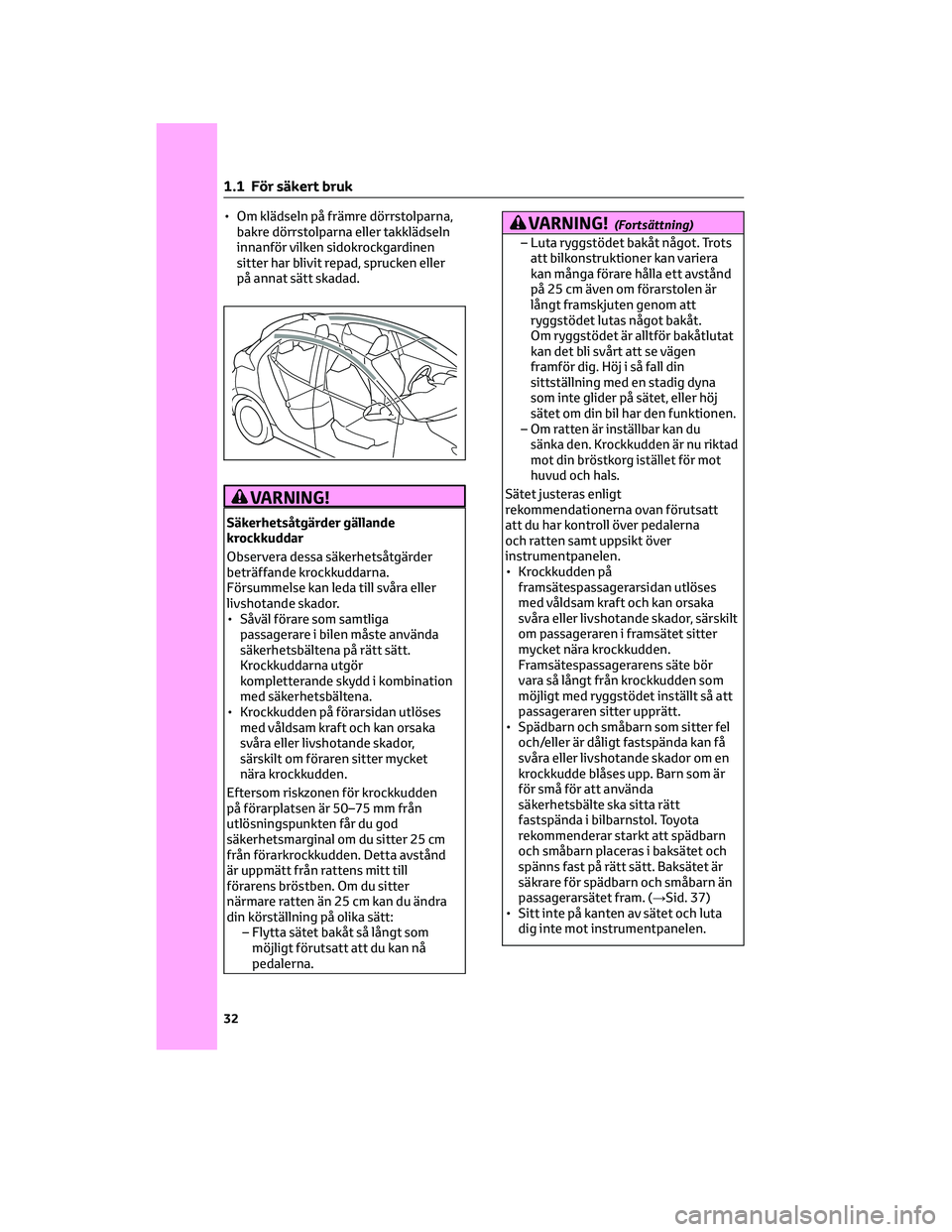

• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket
nära krockkudden.
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter 25 cm
från förarkrockkudden. Detta avstånd
är uppmätt från rattens mitt till
förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du ändra
din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
VARNING!(Fortsättning)
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt.
Om ryggstödet är alltför bakåtlutat
kan det bli svårt att se vägen
framför dig. Höj i så fall din
sittställning med en stadig dyna
som inte glider på sätet, eller höj
sätet om din bil har den funktionen.
–
Om ratten är inställbar kan du
sänka den. Krockkudden är nu riktad
mot din bröstkorg istället för mot
huvud och hals.
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna
och ratten samt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt
om passageraren i framsätet sitter
mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 37)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
1 .1 För säkert bruk
32

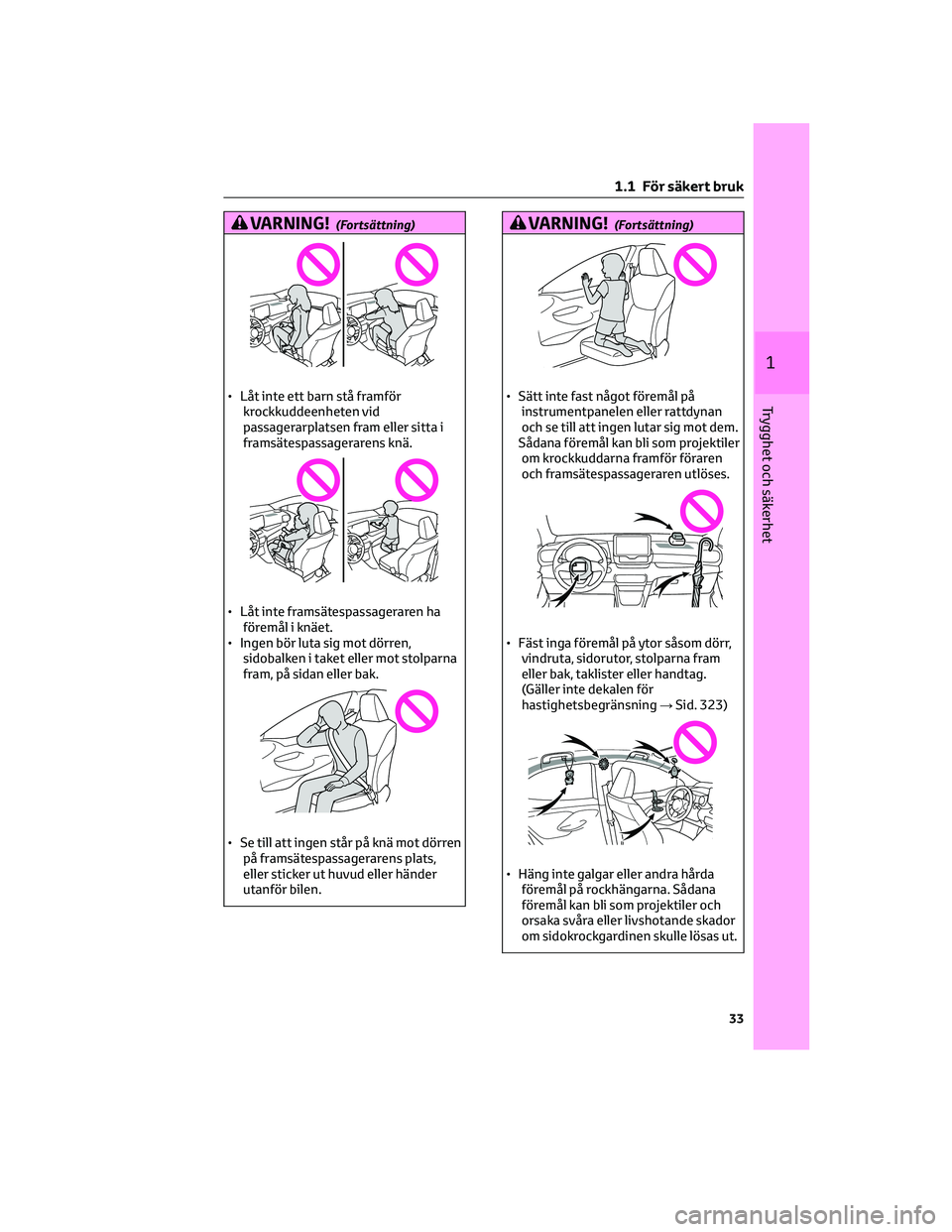

VARNING!(Fortsättning)
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot stolparna
fram, på sidan eller bak.
• Se till att ingen står på knä mot dörren
på framsätespassagerarens plats,
eller sticker ut huvud eller händer
utanför bilen.
VARNING!(Fortsättning)
• Sätt inte fast något föremål på
instrumentpanelen eller rattdynan
och se till att ingen lutar sig mot dem.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren
och framsätespassageraren utlöses.
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
(Gäller inte dekalen för
hastighetsbegränsning→Sid. 323)
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Sådana
föremål kan bli som projektiler och
orsaka svåra eller livshotande skador
om sidokrockgardinen skulle lösas ut.
1 .1 För säkert bruk
33
1
Trygghet och säkerhet

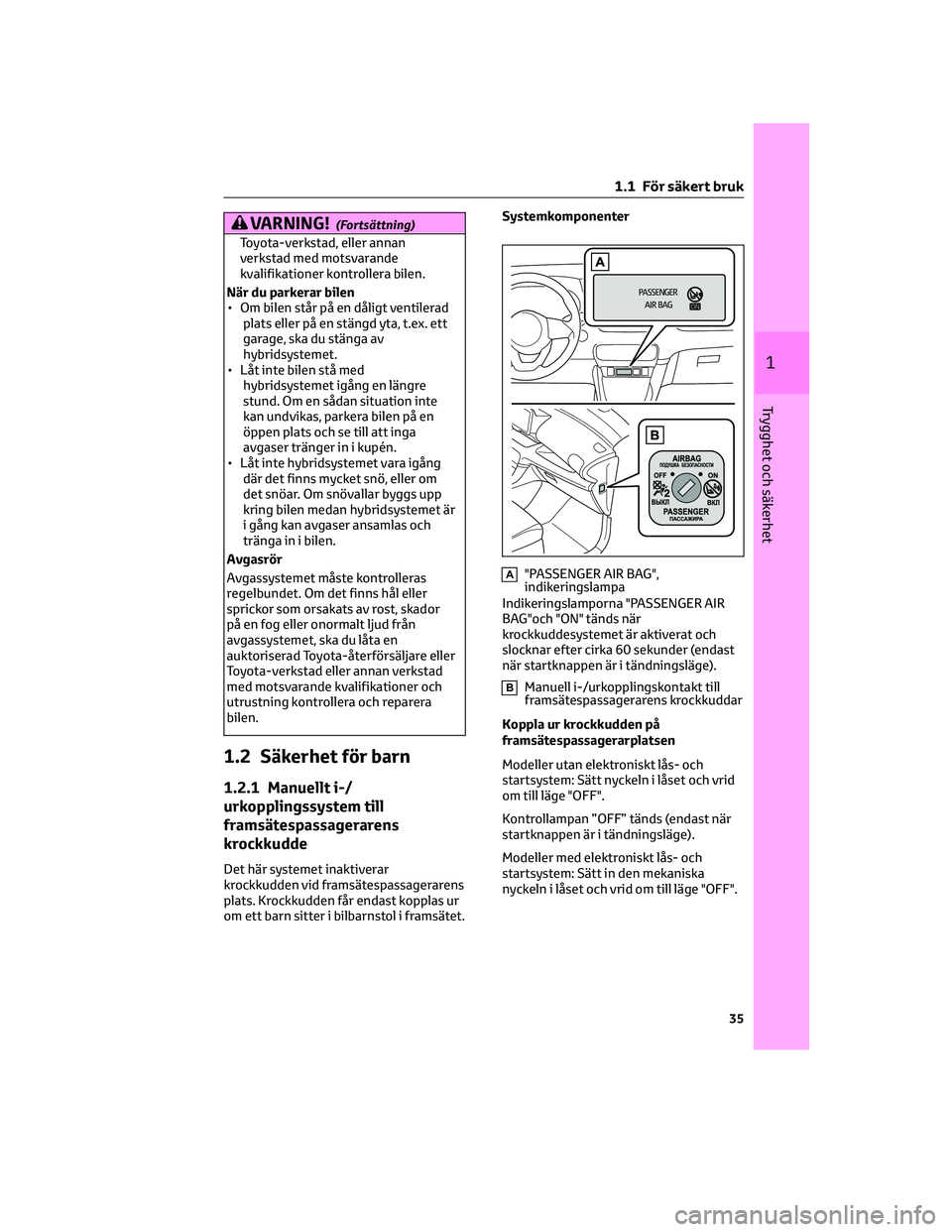

VARNING!(Fortsättning)
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
När du parkerar bilen
• Om bilen står på en dåligt ventilerad
plats eller på en stängd yta, t.ex. ett
garage, ska du stänga av
hybridsystemet.
• Låt inte bilen stå med
hybridsystemet igång en längre
stund. Om en sådan situation inte
kan undvikas, parkera bilen på en
öppen plats och se till att inga
avgaser tränger in i kupén.
• Låt inte hybridsystemet vara igång
där det finns mycket snö, eller om
det snöar. Om snövallar byggs upp
kring bilen medan hybridsystemet är
i gång kan avgaser ansamlas och
tränga in i bilen.
Avgasrör
Avgassystemet måste kontrolleras
regelbundet. Om det finns hål eller
sprickor som orsakats av rost, skador
på en fog eller onormalt ljud från
avgassystemet, ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera och reparera
bilen.
1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
Det här systemet inaktiverar
krockkudden vid framsätespassagerarens
plats. Krockkudden får endast kopplas ur
om ett barn sitter i bilbarnstol i framsätet.Systemkomponenter
A"PASSENGER AIR BAG",
indikeringslampa
Indikeringslamporna "PASSENGER AIR
BAG"och "ON" tänds när
krockkuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder (endast
när startknappen är i tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
Koppla ur krockkudden på
framsätespassagerarplatsen
Modeller utan elektroniskt lås- och
startsystem: Sätt nyckeln i låset och vrid
om till läge "OFF".
Kontrollampan ”OFF” tänds (endast när
startknappen är i tändningsläge).
Modeller med elektroniskt lås- och
startsystem: Sätt in den mekaniska
nyckeln i låset och vrid om till läge "OFF".
1 .1 För säkert bruk
35
1
Trygghet och säkerhet

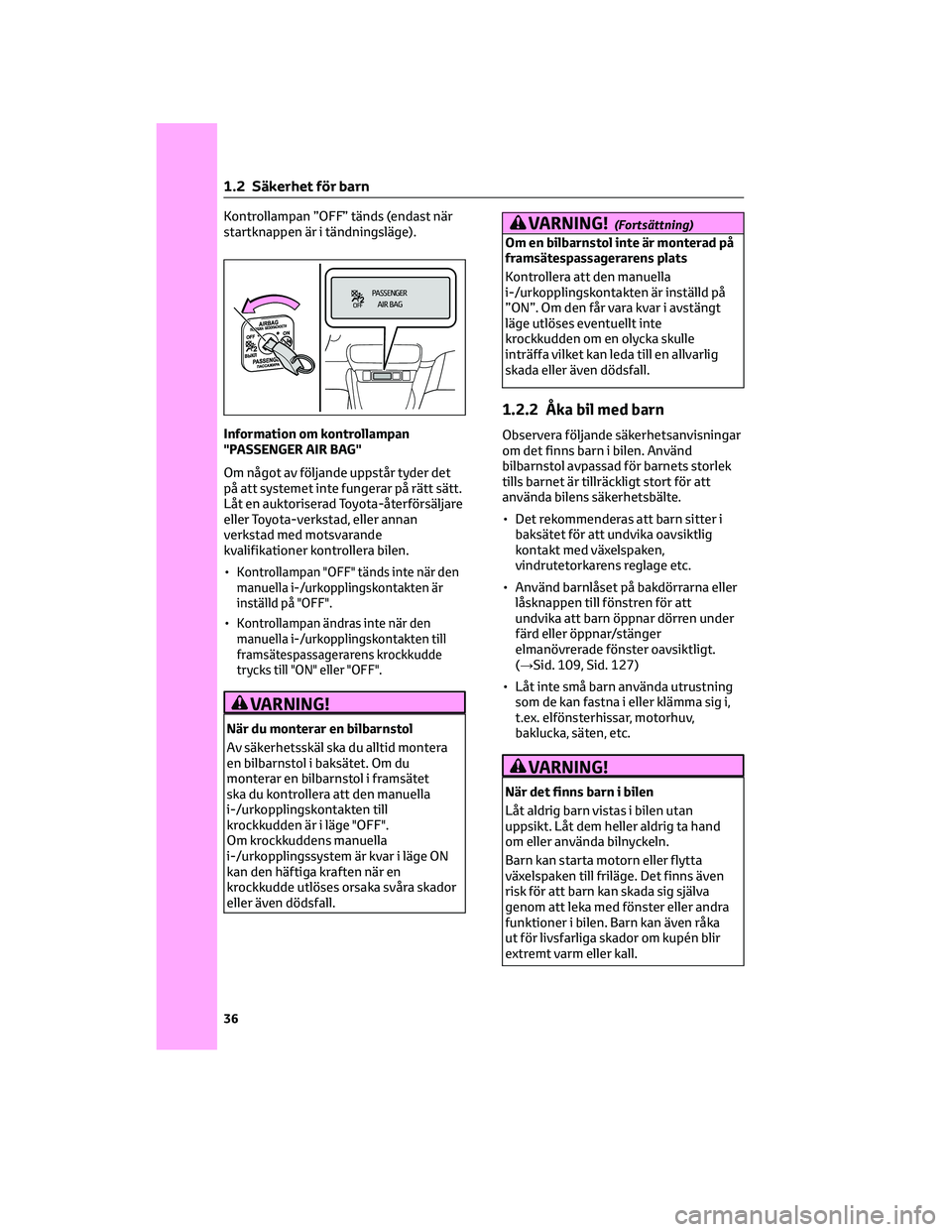

Kontrollampan ”OFF” tänds (endast när
startknappen är i tändningsläge).
Information om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
•
Kontrollampan "OFF" tänds inte när den
manuella i-/urkopplingskontakten är
inställd på "OFF".
•Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet
ska du kontrollera att den manuella
i-/urkopplingskontakten till
krockkudden är i läge "OFF".
Om krockkuddens manuella
i-/urkopplingssystem är kvar i läge ON
kan den häftiga kraften när en
krockkudde utlöses orsaka svåra skador
eller även dödsfall.
VARNING!(Fortsättning)
Om en bilbarnstol inte är monterad på
framsätespassagerarens plats
Kontrollera att den manuella
i-/urkopplingskontakten är inställd på
”ON”. Om den får vara kvar i avstängt
läge utlöses eventuellt inte
krockkudden om en olycka skulle
inträffa vilket kan leda till en allvarlig
skada eller även dödsfall.
1.2.2 Åka bil med barn
Observera följande säkerhetsanvisningar
om det finns barn i bilen. Använd
bilbarnstol avpassad för barnets storlek
tills barnet är tillräckligt stort för att
använda bilens säkerhetsbälte.
• Det rekommenderas att barn sitter i
baksätet för att undvika oavsiktlig
kontakt med växelspaken,
vindrutetorkarens reglage etc.
• Använd barnlåset på bakdörrarna eller
låsknappen till fönstren för att
undvika att barn öppnar dörren under
färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt.
(→Sid. 109, Sid. 127)
• Låt inte små barn använda utrustning
som de kan fastna i eller klämma sig i,
t.ex. elfönsterhissar, motorhuv,
baklucka, säten, etc.
VARNING!
När det finns barn i bilen
Låt aldrig barn vistas i bilen utan
uppsikt. Låt dem heller aldrig ta hand
om eller använda bilnyckeln.
Barn kan starta motorn eller flytta
växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med fönster eller andra
funktioner i bilen. Barn kan även råka
ut för livsfarliga skador om kupén blir
extremt varm eller kall.
1 .2 Säkerhet för barn
36
