1Zatrzymaç samochód w bez-
piecznym miejscu, wy∏àczyç kli-
matyzacj´, a nast´pnie wy∏àczyç
silnik.
2W razie zaobserwowania pary:
Poczekaç, a˝ para przestanie si´
wydobywaç i ostro˝nie podnieÊç
pokryw´ silnika.
Je˝eli nie widaç wydobywajàcej
si´ pary: Ostro˝nie podnieÊç po-
kryw´ silnika.
3Gdy silnik wystarczajàco ostygnie,
sprawdziç, czy nie ma jakichkol-
wiek wycieków z przewodów ela-
stycznych i ch∏odnicy.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych409
7
OSTRZE˚ENIE
Podczas wymiany akumulatora
Gdy zatyczka otworu odpowietrzajà-
cego oraz wskaênik znajdujà si´
w pobli˝u obejmy mocujàcej, mo˝e
dojÊç do wycieku elektrolitu (kwas
siarkowy).
W celu uzyskania szczegó∏owych
informacji dotyczàcych wymiany
akumulatora nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
UWAGA
Podczas manipulowania prze-
wodami rozruchowymi
Nale˝y uwa˝aç, aby podczas pod∏àcza-
nia lub od∏àczania przewodów rozru-
chowych nie zaczepiç nimi o wentylator
ch∏odnicy lub pasek nap´dowy osprz´-
tu silnika.

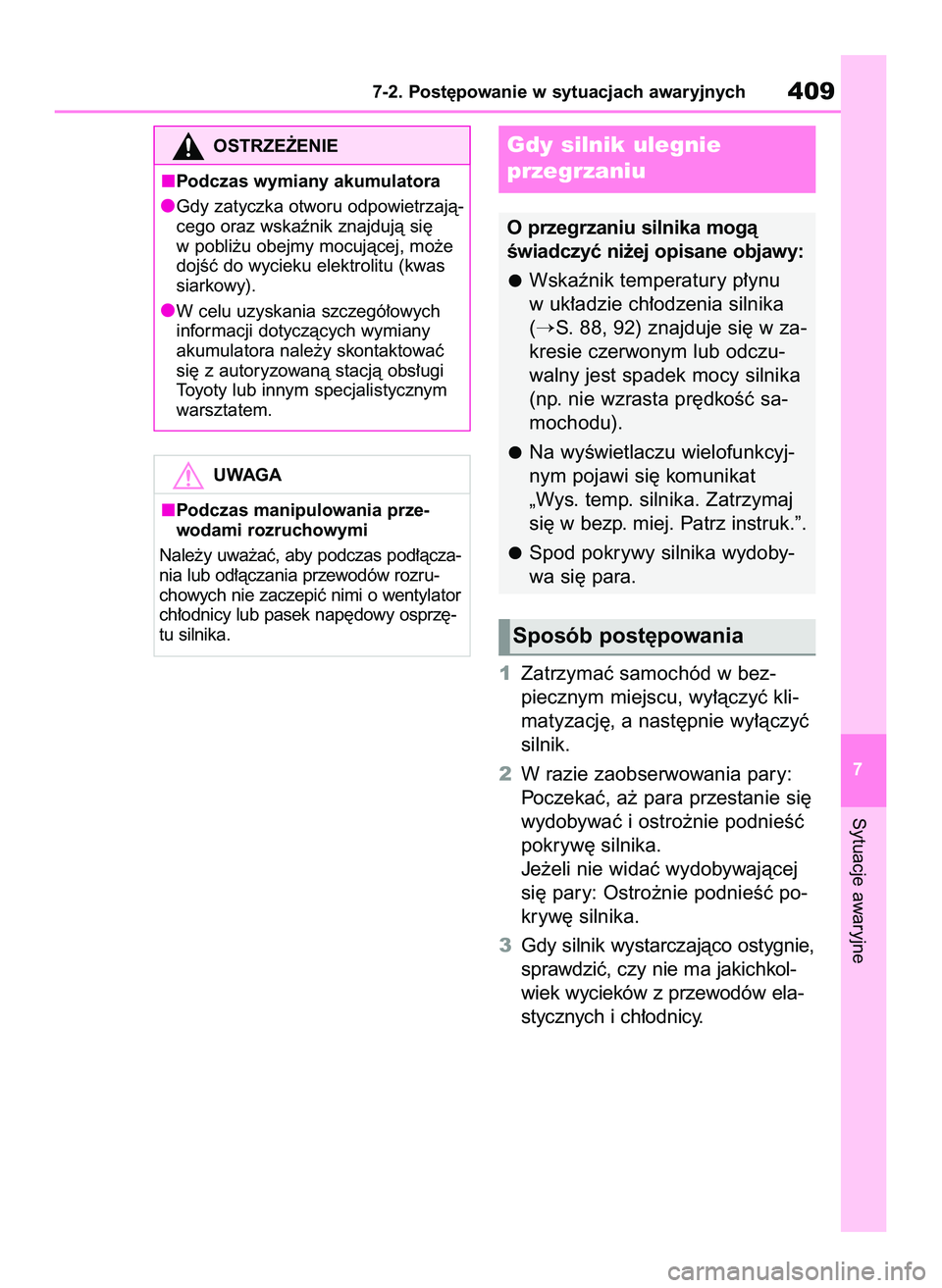

Gdy silnik ulegnie
przegrzaniu
O przegrzaniu silnika mogà
Êwiadczyç ni˝ej opisane objawy:
Wskaênik temperatury p∏ynu
w uk∏adzie ch∏odzenia silnika
(
S. 88, 92) znajduje si´ w za-
kresie czerwonym lub odczu-
walny jest spadek mocy silnika
(np. nie wzrasta pr´dkoÊç sa-
mochodu).
Na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat
„Wys. temp. silnika. Zatrzymaj
si´ w bezp. miej. Patrz instruk.”.
Spod pokrywy silnika wydoby-
wa si´ para.
Sposób post´powania

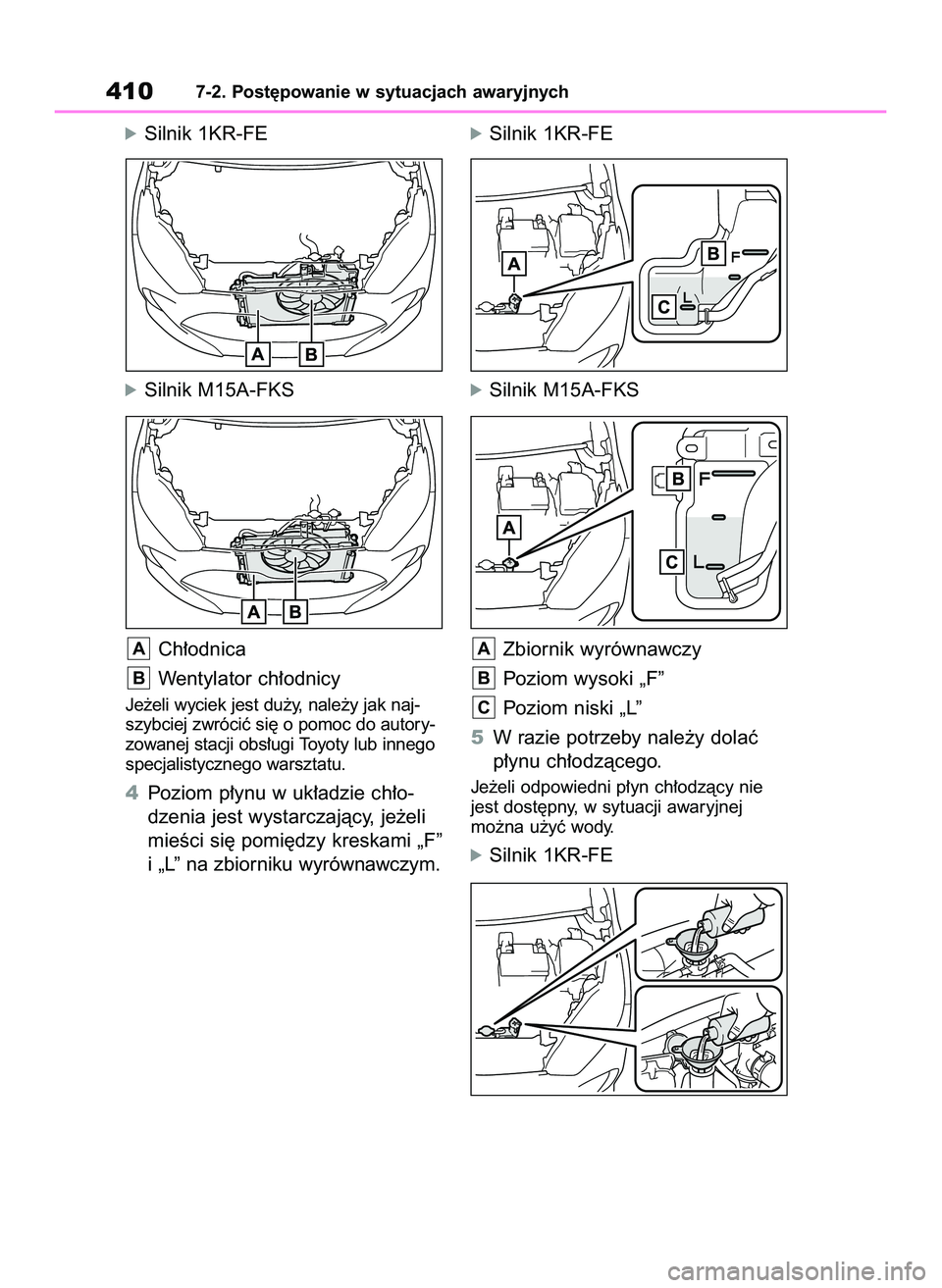

42 Yaris OM52N25E 9/14/21 10:55 AM Page 409

óSilnik 1KR-FE
óSilnik M15A-FKS
Ch∏odnica
Wentylator ch∏odnicy
Je˝eli wyciek jest du˝y, nale˝y jak naj-
szybciej zwróciç si´ o pomoc do autory-
zowanej stacji obs∏ugi Toyoty lub innego
specjalistycznego warsztatu.
4Poziom p∏ynu w uk∏adzie ch∏o-
dzenia jest wystarczajàcy, je˝eli
mieÊci si´ pomi´dzy kreskami „F”
i „L” na zbiorniku wyrównawczym.
óSilnik 1KR-FE
óSilnik M15A-FKS
Zbiornik wyrównawczy
Poziom wysoki „F”
Poziom niski „L”
5W razie potrzeby nale˝y dolaç
p∏ynu ch∏odzàcego.
Je˝eli odpowiedni p∏yn ch∏odzàcy nie
jest dost´pny, w sytuacji awaryjnej
mo˝na u˝yç wody.
óSilnik 1KR-FE
C
B
A
B
A
4107-2. Post´powanie w sytuacjach awaryjnych
42 Yaris OM52N25E 9/14/21 10:55 AM Page 410

óSilnik M15A-FKS
6Uruchomiç silnik i w∏àczyç klima-
tyzacj´, aby sprawdziç, czy dzia-
∏a wentylator ch∏odnicy oraz czy
nie ma wycieku p∏ynu ch∏odzàce-
go z przewodów elastycznych
i ch∏odnicy.
Wentylator ch∏odnicy dzia∏a, gdy uk∏ad
klimatyzacji jest w∏àczony bezpoÊrednio
po uruchomieniu zimnego silnika. Nale-
˝y upewniç si´, ˝e wentylator ch∏odnicy
dzia∏a, sprawdzajàc dêwi´k wentylatora
ch∏odnicy i przep∏yw powietrza. Je˝eli
jest to trudne do sprawdzenia, nale˝y
na przemian w∏àczaç i wy∏àczaç uk∏ad
klimatyzacji. (Wentylator ch∏odnicy mo-
˝e nie dzia∏aç, gdy temperatura otocze-
nia wynosi poni˝ej zera.)
7Je˝eli wentylator ch∏odnicy nie
dzia∏a: Natychmiast wy∏àczyç sil-
nik i zwróciç si´ o pomoc do au-
toryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego
warsztatu.
Je˝eli wentylator ch∏odnicy dzia∏a:
Zleciç sprawdzenie samochodu
najbli˝szej autoryzowanej stacji
obs∏ugi Toyoty lub innemu specja-
listycznemu warsztatowi.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych411
7
OSTRZE˚ENIE
Podczas czynnoÊci kontrolnych
w komorze silnikowej
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesie-
niem powa˝nych obra˝eƒ cia∏a, np.
oparzeƒ.
Gdy spod pokrywy silnika wydoby-
wa si´ para, nie nale˝y jej otwieraç,
dopóki objawy te nie zniknà. Tem-
peratura w komorze silnikowej mo˝e
byç bardzo wysoka.
Trzymaç d∏onie i elementy odzie˝y
(zw∏aszcza krawat, apaszk´ lub sza-
lik) z dala od wentylatora ch∏odnicy
i pasków nap´dowych. W przeciw-
nym razie d∏onie lub odzie˝ mogà
zaczepiç si´ o wentylator ch∏odnicy
lub pasek nap´dowy, co mo˝e pro-
wadziç do powa˝nych obra˝eƒ cia∏a.
Nie odkr´caç zakr´tki zbiornika wy-
równawczego w uk∏adzie ch∏odzenia
silnika, gdy silnik i ch∏odnica sà go-
ràce.
Wyrzucony pod ciÊnieniem goràcy
p∏yn i para mogà spowodowaç po-
parzenia.
UWAGA
Podczas dolewania p∏ynu do
uk∏adu ch∏odzenia silnika
P∏yn do uk∏adu ch∏odzenia nale˝y do-
lewaç powoli, uprzednio umo˝liwiajàc
dostateczne ostygni´cie silnika. Gdy
silnik jest goràcy, zbyt szybkie dolanie
p∏ynu grozi jego uszkodzeniem.
W celu unikni´cia ryzyka uszko-
dzenia uk∏adu ch∏odzenia
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nie dopuszczaç do zanieczyszcze-
nia p∏ynu ch∏odzàcego obcymi ma-
teria∏ami (np. piaskiem, kurzem itp.).
Nie wolno u˝ywaç jakichkolwiek
dost´pnych na rynku dodatków do
p∏ynu ch∏odzàcego.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 411

1Wy∏àczyç silnik. Uruchomiç ha-
mulec postojowy i przestawiç
dêwigni´ skrzyni biegów w po∏o-
˝enie P (wersje z przek∏adnià
bezstopniowà) lub N (wersje
z mechanicznà skrzynià biegów).
2Usunàç b∏oto, Ênieg bàdê piach
wokó∏ przednich kó∏.
3Pod∏o˝yç pod przednie ko∏a
drewno, kamienie bàdê inne ma-
teria∏y, aby uzyskaç wi´kszà
przyczepnoÊç kó∏ do pod∏o˝a.
4Uruchomiç silnik.
5Przestawiç dêwigni´ skrzyni bie-
gów w po∏o˝enie D lub R (wersje
z przek∏adnià bezstopniowà) lub
biegu 1. lub R (wersje z mecha-
nicznà skrzynià biegów) i zwolniç
hamulec postojowy. Nast´pnie,
zachowujàc ostro˝noÊç, naci-
snàç peda∏ przyspieszenia.
W razie trudnoÊci z uwolnieniem
samochodu
Nacisnàç przycisk , aby wy∏àczyç
uk∏ad kontroli nap´du (TRC).
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat.
4127-2. Post´powanie w sytuacjach awaryjnych

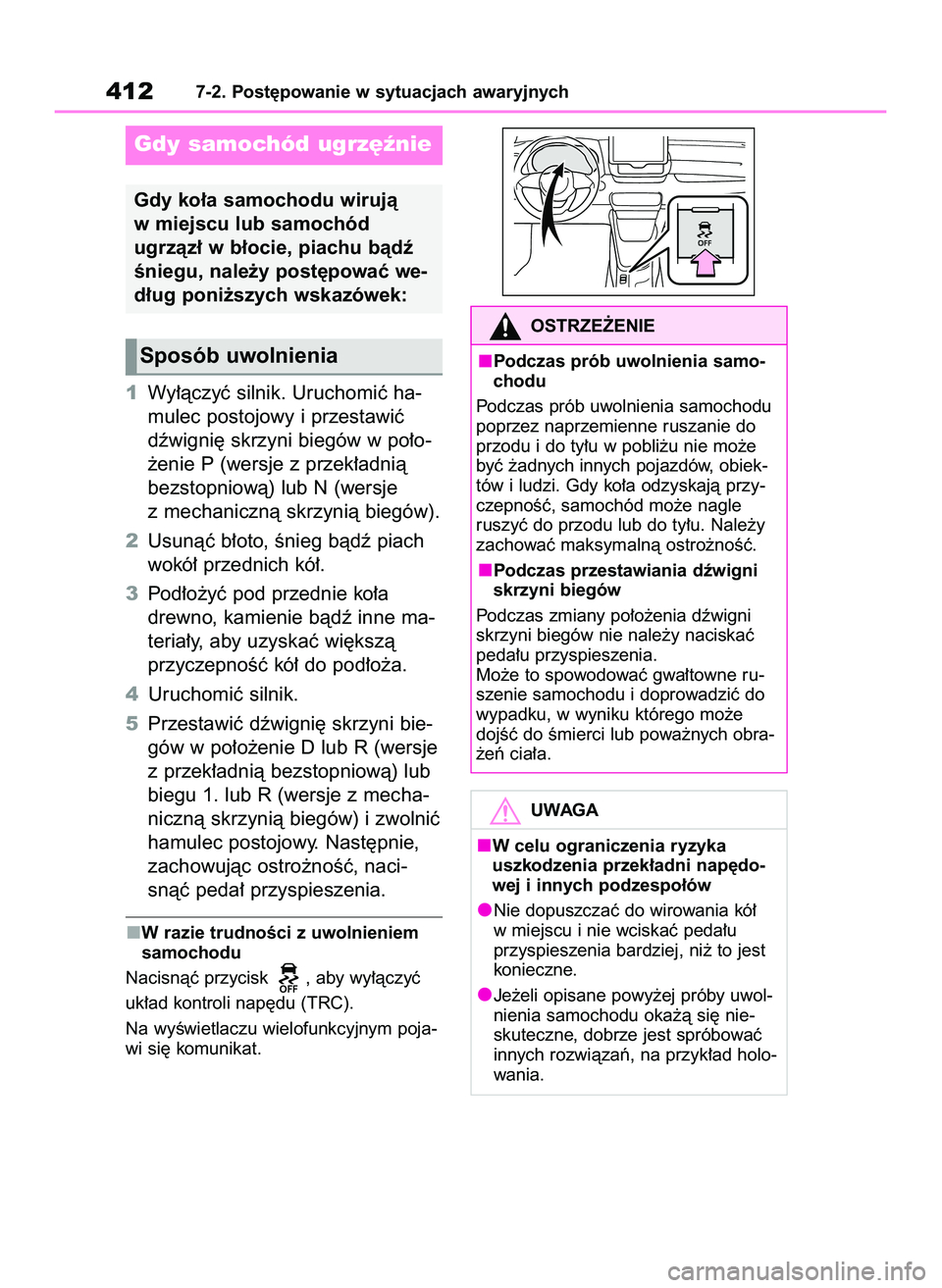

Gdy samochód ugrz´ênie
Gdy ko∏a samochodu wirujà
w miejscu lub samochód
ugrzàz∏ w b∏ocie, piachu bàdê
Êniegu, nale˝y post´powaç we-
d∏ug poni˝szych wskazówek:
Sposób uwolnienia
OSTRZE˚ENIE
Podczas prób uwolnienia samo-
chodu
Podczas prób uwolnienia samochodu
poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e
byç ˝adnych innych pojazdów, obiek-
tów i ludzi. Gdy ko∏a odzyskajà przy-
czepnoÊç, samochód mo˝e nagle
ruszyç do przodu lub do ty∏u. Nale˝y
zachowaç maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni
skrzyni biegów
Podczas zmiany po∏o˝enia dêwigni
skrzyni biegów nie nale˝y naciskaç
peda∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ru-
szenie samochodu i doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
UWAGA
W celu ograniczenia ryzyka
uszkodzenia przek∏adni nap´do-
wej i innych podzespo∏ów
Nie dopuszczaç do wirowania kó∏
w miejscu i nie wciskaç peda∏u
przyspieszenia bardziej, ni˝ to jest
konieczne.
Je˝eli opisane powy˝ej próby uwol-
nienia samochodu oka˝à si´ nie-
skuteczne, dobrze jest spróbowaç
innych rozwiàzaƒ, na przyk∏ad holo-
wania.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 412

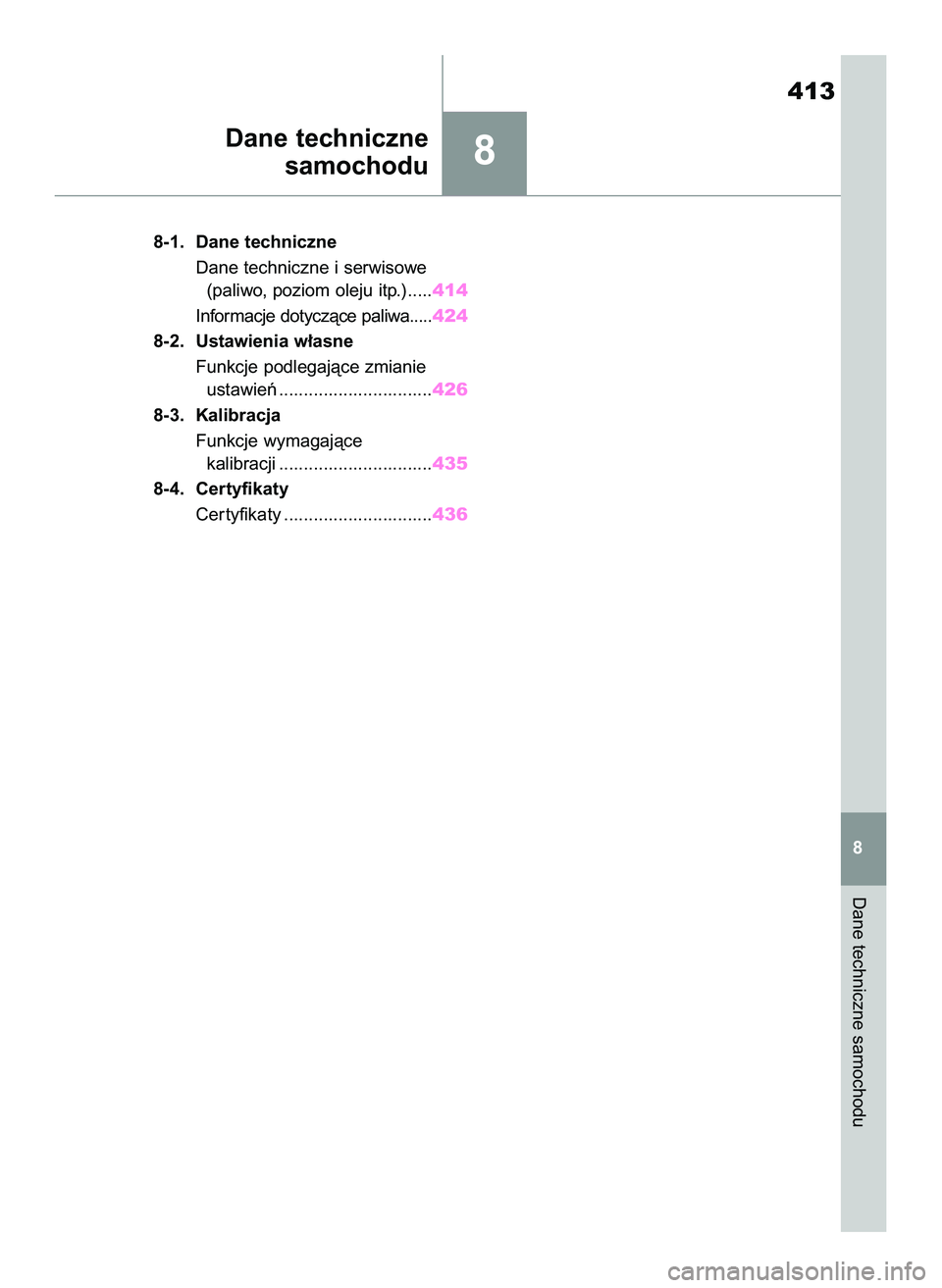

8
8-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.).....414
Informacje dotyczàce paliwa.....424
8-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ ...............................426
8-3. Kalibracja
Funkcje wymagajàce
kalibracji ...............................435
8-4. Certyfikaty
Cer tyfikaty ..............................436
Dane techniczne
samochodu
Dane techniczne samochodu
413
8
42 Yaris OM52N25E 9/14/21 10:55 AM Page 413

*1: Samochód nieobcià˝ony.
*
2: Wersje z zas∏onà dachu panoramicznego.
*
3: Wersje wyposa˝one w opony 15-calowe.
*
4: Wersje wyposa˝one w opony 16-calowe lub 17-calowe.
*
5: Wersje z silnikiem 1KR-FE.
*
6: Wersje z 6-biegowà mechanicznà skrzynià biegów oraz modele*10MXPA11L-
BHXNBW lub MXPA11R-BHXNBW. (
S. 415)
*
7: Modele*10MXPA11L-BHXGBW, MXPA11L-BHXSBW, MXPA11R-BHXGBW lub
MXPA11R-BHXSBW. (
S. 415)
4148-1. Dane techniczne

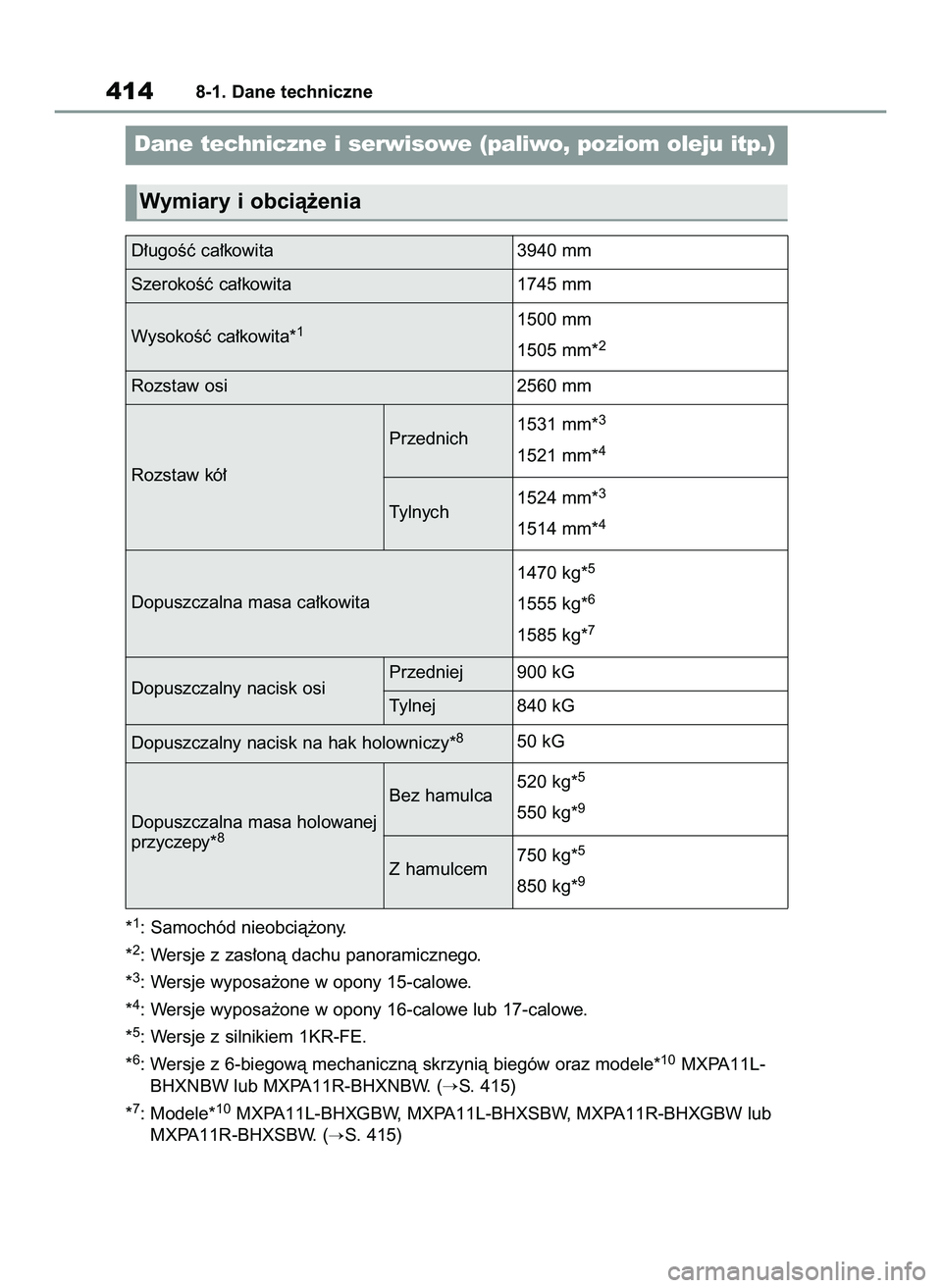

Dane techniczne i serwisowe (paliwo, poziom oleju itp.)
Wymiary i obcià˝enia
D∏ugoÊç ca∏kowita 3940 mm
SzerokoÊç ca∏kowita 1745 mm
WysokoÊç ca∏kowita*
11500 mm
1505 mm*
2
Rozstaw osi 2560 mm
Dopuszczalny nacisk na hak holowniczy*
850 kG Dopuszczalna masa ca∏kowita1470 kg*
5
1555 kg*6
1585 kg*7
Rozstaw kó∏1531 mm*
3
1521 mm*4Przednich
Dopuszczalny nacisk osi900 kG Przedniej
840 kG Tylnej1524 mm*
3
1514 mm*4Tylnych
Dopuszczalna masa holowanej
przyczepy*
8
520 kg*5
550 kg*9Bez hamulca
750 kg*
5
850 kg*9Z hamulcem
42 Yaris OM52N25E 9/14/21 10:55 AM Page 414

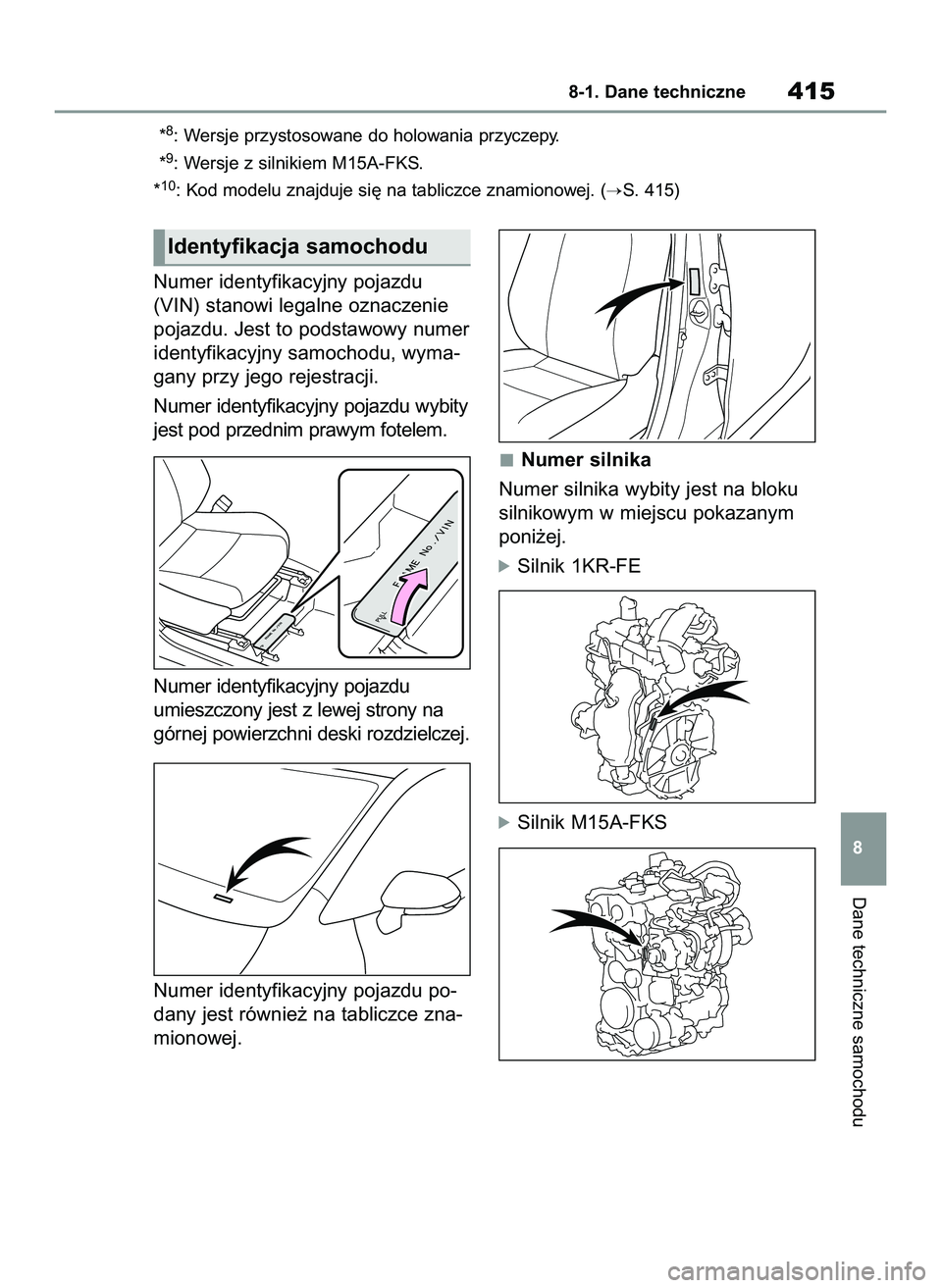

Numer identyfikacyjny pojazdu
(VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer
identyfikacyjny samochodu, wyma-
gany przy jego rejestracji.
Numer identyfikacyjny pojazdu wybity
jest pod przednim prawym fotelem.
Numer identyfikacyjny pojazdu
umieszczony jest z lewej strony na
górnej powierzchni deski rozdzielczej.
Numer identyfikacyjny pojazdu po-
dany jest równie˝ na tabliczce zna-
mionowej.Numer silnika
Numer silnika wybity jest na bloku
silnikowym w miejscu pokazanym
poni˝ej.
óSilnik 1KR-FE
óSilnik M15A-FKS
Dane techniczne samochodu
8-1. Dane techniczne415
8
*8: Wersje przystosowane do holowania przyczepy.
*
9: Wersje z silnikiem M15A-FKS.
*
10: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 415)
Identyfikacja samochodu
42 Yaris OM52N25E 9/14/21 10:55 AM Page 415

óSilnik 1KR-FE
óSilnik M15A-FKS
4168-1. Dane techniczne

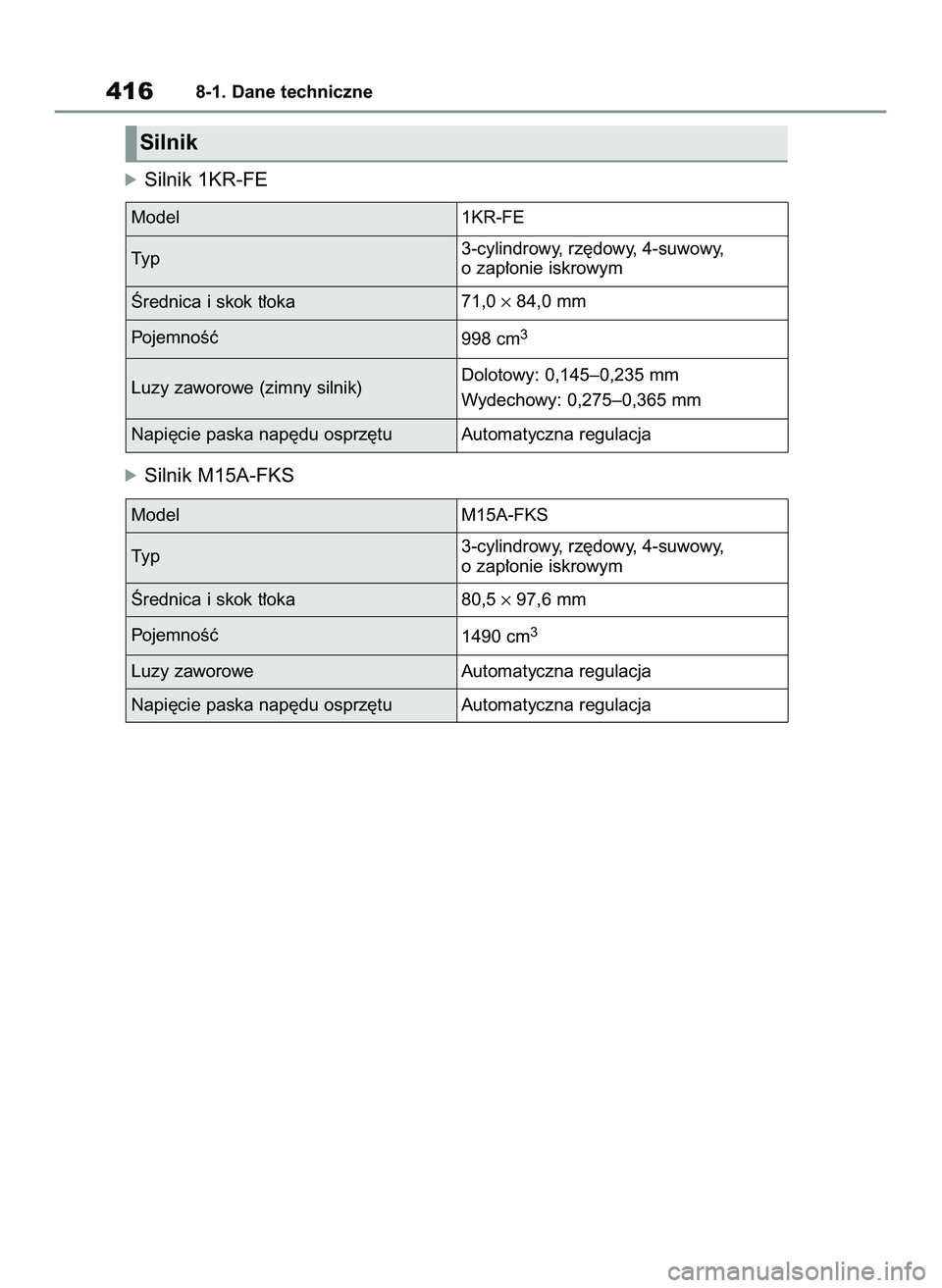

Silnik
Model 1KR-FE
Ty p3-cylindrowy, rz´dowy, 4-suwowy,
o zap∏onie iskrowym
Ârednica i skok t∏oka71,0 ×84,0 mm
PojemnoÊç
998 cm
3
Napi´cie paska nap´du osprz´tu Automatyczna regulacja Luzy zaworowe (zimny silnik)Dolotowy: 0,145–0,235 mm
Wydechowy: 0,275–0,365 mm
Model M15A-FKS
Ty p3-cylindrowy, rz´dowy, 4-suwowy,
o zap∏onie iskrowym
Ârednica i skok t∏oka80,5 ×97,6 mm
PojemnoÊç
1490 cm
3
Napi´cie paska nap´du osprz´tu Automatyczna regulacja Luzy zaworowe Automatyczna regulacja
42 Yaris OM52N25E 9/14/21 10:55 AM Page 416

Obj´toÊç oleju (podczas
wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war to-
Êcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po
wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik o zap∏onie iskrowym
Silnik samochodu jest fabrycznie
nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowa-
nie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest
stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju:
0W-16:
Olej wielosezonowy API ze specyfi-
kacjà SN „Resource-Conserving”,
SN PLUS „Resource-Conserving”,
SP „Resource-Conserving” lub
ILSAC GF-6B
0W-20 lub 5W-30:
Dane techniczne samochodu
8-1. Dane techniczne417
8

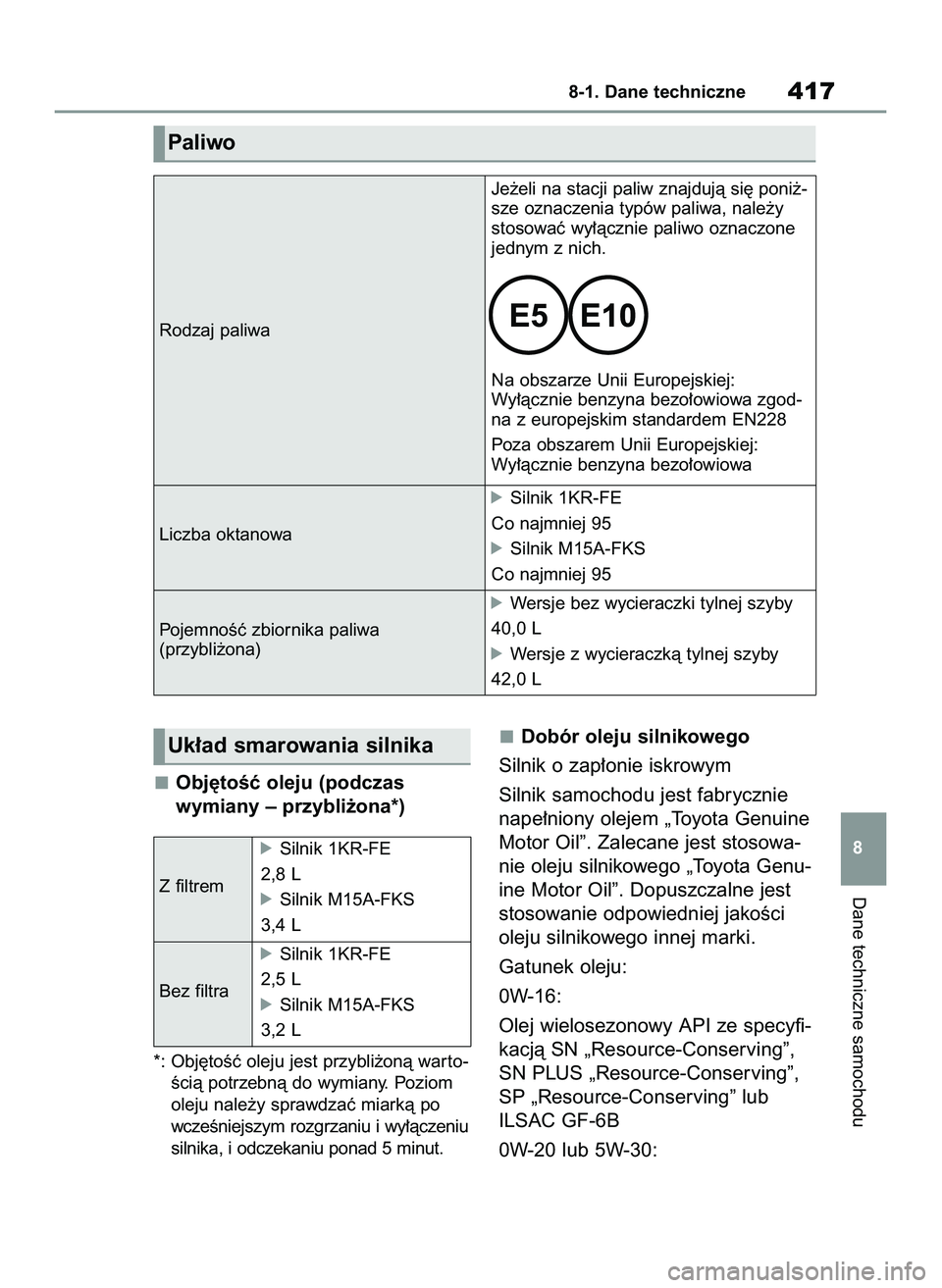

Paliwo
Rodzaj paliwaJe˝eli na stacji paliw znajdujà si´ poni˝-
sze oznaczenia typów paliwa, nale˝y
stosowaç wy∏àcznie paliwo oznaczone
jednym z nich.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgod-
na z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowa
óSilnik 1KR-FE
Co najmniej 95
óSilnik M15A-FKS
Co najmniej 95
PojemnoÊç zbiornika paliwa
(przybli˝ona)
Z filtrem
óSilnik 1KR-FE
2,8 L
óSilnik M15A-FKS
3,4 L
Bez filtra
óSilnik 1KR-FE
2,5 L
óSilnik M15A-FKS
3,2 L
óWersje bez wycieraczki tylnej szyby
40,0 L
óWersje z wycieraczkà tylnej szyby
42,0 L
Uk∏ad smarowania silnika
42 Yaris OM52N25E 9/14/21 10:55 AM Page 417

ACEA A5/B5 lub A5/B5 i A1/B1 lub
olej wielosezonowy API ze specyfi-
kacjà SM „Energy-Conserving”, SN
„Resource-Conserving”, SN PLUS
„Resource-Conserving”, SP „Reso-
urce-Conserving” lub olej wielose-
zonowy z cer tyfikatem ILSAC GF-6A
Zalecana lepkoÊç oleju (SAE):
Zalecana
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju silnikowego
Silnik samochodu jest fabrycznie na-
pe∏niony olejem o lepkoÊci SAE 0W-
16, zapewniajàcym najni˝sze zu˝ycie
paliwa i dobre w∏asnoÊci rozruchowe
w niskich temperaturach. Je˝eli olej
SAE 0W-16 nie jest dost´pny, mo˝na
zastosowaç olej SAE 0W-20. Jednak
podczas kolejnej wymiany oleju silni-
kowego powinien zostaç zastàpiony
olejem SAE 0W-16.
LepkoÊç oleju (0W-16 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-16 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnialepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 16 w oznaczeniu 0W-16
odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazu-
je wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SP”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
A
B
A
4188-1. Dane techniczne
42 Yaris OM52N25E 9/14/21 10:55 AM Page 418
