TOYOTA YARIS CROSS 2021 Betriebsanleitungen (in German)

79
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-4. Hybridsystem
Sicherheitshinweise
im Abstand von wenigen Monaten minde- stens 30 Minuten oder 16 km fahren. Wenn die Hybridbatterie (Traktionsbatterie) voll-
ständig entladen ist und Sie das Hybridsy- stem nicht starten können, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen ande- ren kompetenten Fachbetrieb.
■Laden der 12-Volt-Batterie
 S.493
■Wenn die 12-Volt-Batterie entladen ist oder wenn die Polklemmen während
des Wechsels entfernt und wieder mon- tiert wurden usw.
Der Benzinmotor wird möglicherweise nicht abgeschaltet, wenn das Fahrzeug mit der
Hybridbatterie (Traktionsbatterie) betrieben wird. Wenn dieser Zustand mehrere Tage anhält, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk- statt oder einen anderen kompetenten Fachbetrieb.
■Für ein Hybridfahrzeug typische Geräu-
sche und Vibrationen
Es sind möglicherweise keine Motorengeräu- sche oder Vibrationen wahrnehmbar, selbst wenn das Fahrzeug bei leuchtender Kontroll-
leuchte “READY” bewegt werden kann. Zie- hen Sie aus Sicherheitsgründen beim Abstellen des Fahrzeugs die Feststellbremse
an und stellen Sie den Schalthebel auf P.
Folgende Geräusche oder Vibrationen kön- nen auftreten, wenn das Hybridsystem in Betrieb ist. Dies ist keine Funktionsstörung:
●Es sind möglicherweise Motorengeräu-sche zu hören, die vom Motorraum kom-
men.
●Unter den Rücksitzen sind möglicher-
weise Geräusche von der Hybridbatterie (Traktionsbatterie) zu hören, wenn das Hybridsystem gestartet oder gestoppt wird.
●Geräusche des elektrischen Relais der Hybridbatterie (Traktionsbatterie), wie z.B.
ein Klicken oder ein Klirren, sind aus dem Bereich unter den Rücksitzen zu hören, wenn das Hybridsystem gestartet oder
angehalten wird.
●Geräusche vom Hybridsystem sind mögli-
cherweise zu hören, wenn die Heckklappe
geöffnet ist.
●Unter Umständen sind Geräusche vom
Getriebe zu hören, wenn der Benzinmotor gestartet oder angehalten wird sowie beim Fahren mit niedrigen Geschwindigkeiten
oder im Leerlauf.
●Motorengeräusche sind möglicherweise
bei starkem Beschleunigen zu hören.
●Unter Umständen sind Geräusche von der
regenerativen Bremse zu hören, wenn das Bremspedal betätigt oder das Gaspedal losgelassen wird.
●Vibrationen sind möglicherweise festzu-stellen, wenn der Benzinmotor gestartet
oder angehalten wird.
●Geräusche vom Kühllüfter können aus der
Lufteintrittsöffnung im unteren Bereich des linken Rücksitzes zu hören sein.
■Wartung, Reparatur, Wiederverwertung und Entsorgung
Wenden Sie sich bezüglich Wartung, Repara-
tur, Wiederverwertung und Entsorgung an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb. Entsorgen Sie das Fahrzeug nicht selbst.
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. ( S.515)
Wenn der Benzinmotor während der
Fahrt abgeschaltet ist, wird ein Ton
erzeugt, um Fußgänger, Radfahrer
oder andere Personen und Fahrzeuge
im Umgebungsbereich vor der Annähe-
rung des Fahrzeugs zu warnen. Die
Tonhöhe passt sich der Fahrzeugge-
schwindigkeit an. Wenn die Fahrzeug-
geschwindigkeit ca. 25 km/h oder mehr
beträgt, schaltet sich das Warnsystem
ab.
Akustisches Fahrzeugwarnsy-
stem

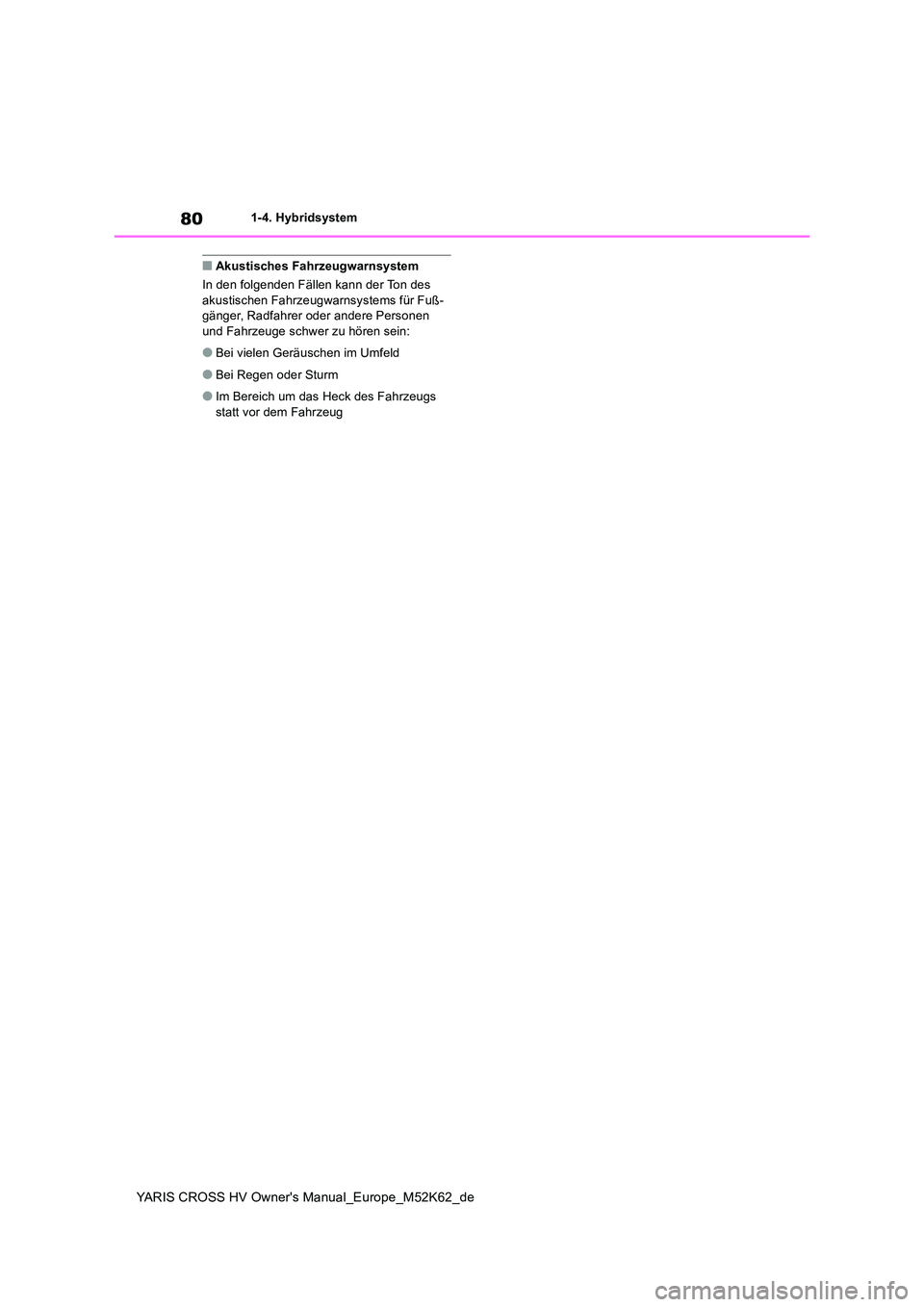

80
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-4. Hybridsystem
■Akustisches Fahrzeugwarnsystem
In den folgenden Fällen kann der Ton des akustischen Fahrzeugwarnsystems für Fuß-gänger, Radfahrer oder andere Personen
und Fahrzeuge schwer zu hören sein:
●Bei vielen Geräuschen im Umfeld
●Bei Regen oder Sturm
●Im Bereich um das Heck des Fahrzeugs statt vor dem Fahrzeug

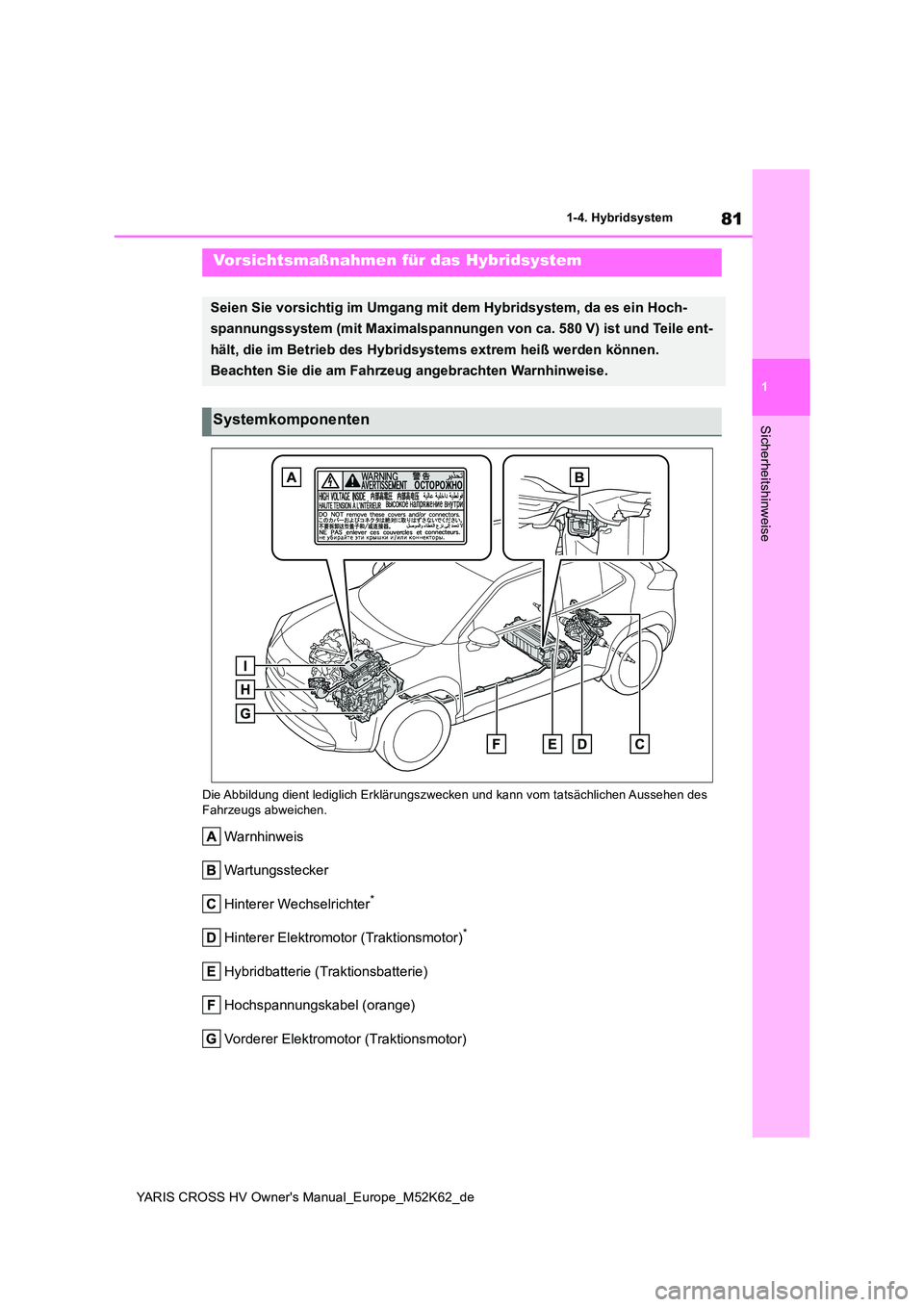

81
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-4. Hybridsystem
Sicherheitshinweise
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen Aussehen des Fahrzeugs abweichen.
Warnhinweis
Wartungsstecker
Hinterer Wechselrichter*
Hinterer Elektromotor (Traktionsmotor)*
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
Vorderer Elektromotor (Traktionsmotor)
Vorsichtsmaßnahmen für das Hybridsystem
Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein Hoch-
spannungssystem (mit Maximalspannungen von ca. 580 V) ist und T eile ent-
hält, die im Betrieb des Hybridsystems extrem heiß werden könne n.
Beachten Sie die am Fahrzeug angebrachten Warnhinweise.
Systemkomponenten

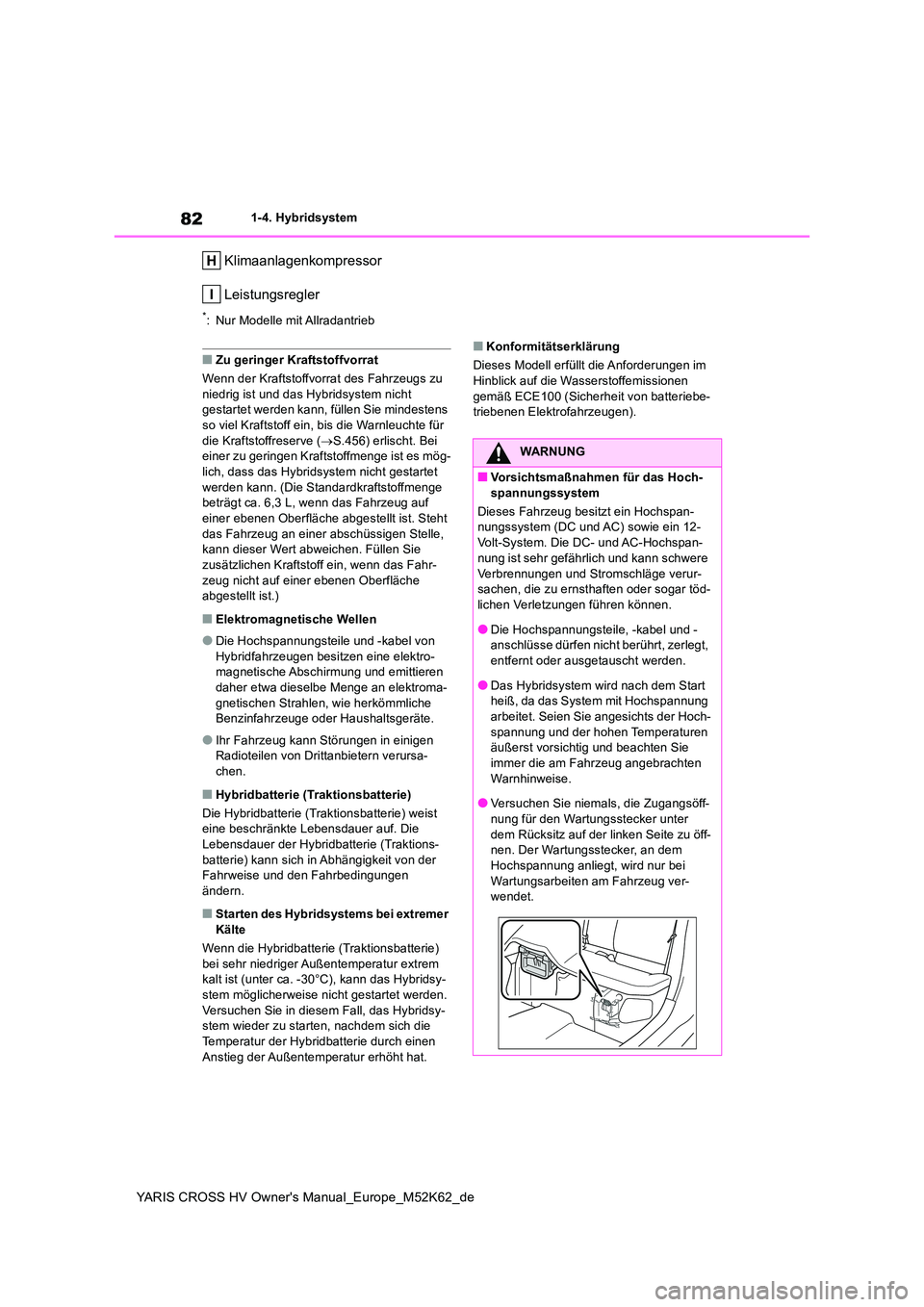

82
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-4. Hybridsystem
Klimaanlagenkompressor
Leistungsregler
*: Nur Modelle mit Allradantrieb
■Zu geringer Kraftstoffvorrat
Wenn der Kraftstoffvorrat des Fahrzeugs zu
niedrig ist und das Hybridsystem nicht gestartet werden kann, füllen Sie mindestens so viel Kraftstoff ein, bis die Warnleuchte für
die Kraftstoffreserve ( S.456) erlischt. Bei einer zu geringen Kraftstoffmenge ist es mög-lich, dass das Hybridsystem nicht gestartet
werden kann. (Die Standardkraftstoffmenge beträgt ca. 6,3 L, wenn das Fahrzeug auf einer ebenen Oberfläche abgestellt ist. Steht
das Fahrzeug an einer abschüssigen Stelle, kann dieser Wert abweichen. Füllen Sie zusätzlichen Kraftstoff ein, wenn das Fahr-
zeug nicht auf einer ebenen Oberfläche abgestellt ist.)
■Elektromagnetische Wellen
●Die Hochspannungsteile und -kabel von Hybridfahrzeugen besitzen eine elektro-magnetische Abschirmung und emittieren
daher etwa dieselbe Menge an elektroma- gnetischen Strahlen, wie herkömmliche Benzinfahrzeuge oder Haushaltsgeräte.
●Ihr Fahrzeug kann Störungen in einigen Radioteilen von Drittanbietern verursa-
chen.
■Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) weist eine beschränkte Lebensdauer auf. Die Lebensdauer der Hybridbatterie (Traktions-
batterie) kann sich in Abhängigkeit von der Fahrweise und den Fahrbedingungen ändern.
■Starten des Hybridsystems bei extremer
Kälte
Wenn die Hybridbatterie (Traktionsbatterie) bei sehr niedriger Außentemperatur extrem kalt ist (unter ca. -30°C), kann das Hybridsy-
stem möglicherweise nicht gestartet werden. Versuchen Sie in diesem Fall, das Hybridsy-stem wieder zu starten, nachdem sich die
Temperatur der Hybridbatterie durch einen Anstieg der Außentemperatur erhöht hat.
■Konformitätserklärung
Dieses Modell erfüllt die Anforderungen im
Hinblick auf die Wasserstoffemissionen gemäß ECE100 (Sicherheit von batteriebe-triebenen Elektrofahrzeugen).
WARNUNG
■Vorsichtsmaßnahmen für das Hoch-spannungssystem
Dieses Fahrzeug besitzt ein Hochspan- nungssystem (DC und AC) sowie ein 12-
Volt-System. Die DC- und AC-Hochspan- nung ist sehr gefährlich und kann schwere
Verbrennungen und Stromschläge verur- sachen, die zu ernsthaften oder sogar töd-lichen Verletzungen führen können.
●Die Hochspannungsteile, -kabel und -anschlüsse dürfen nicht berührt, zerlegt, entfernt oder ausgetauscht werden.
●Das Hybridsystem wird nach dem Start heiß, da das System mit Hochspannung arbeitet. Seien Sie angesichts der Hoch-
spannung und der hohen Temperaturen äußerst vorsichtig und beachten Sie immer die am Fahrzeug angebrachten
Warnhinweise.
●Versuchen Sie niemals, die Zugangsöff- nung für den Wartungsstecker unter
dem Rücksitz auf der linken Seite zu öff- nen. Der Wartungsstecker, an dem Hochspannung anliegt, wird nur bei
Wartungsarbeiten am Fahrzeug ver- wendet.

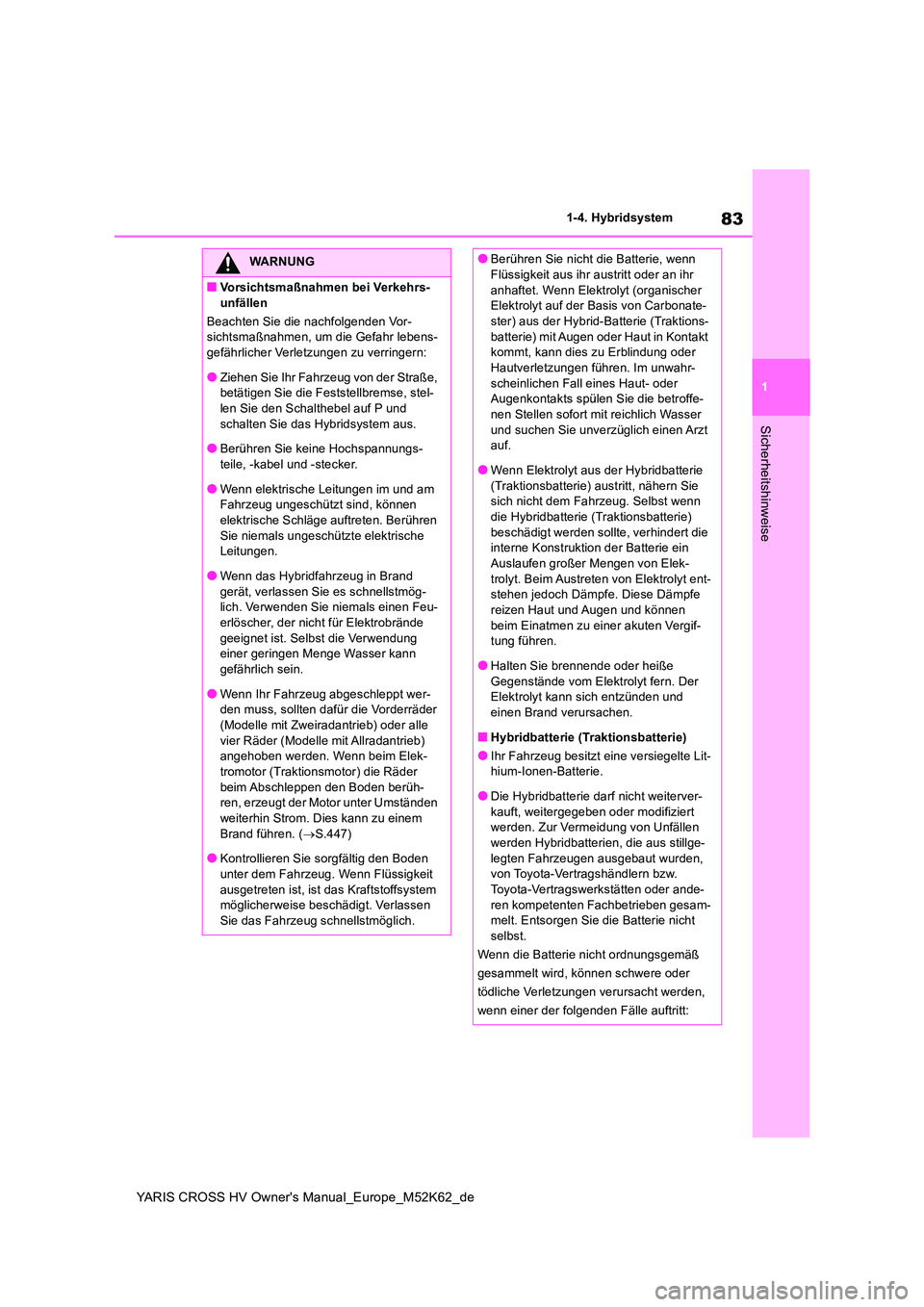

83
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-4. Hybridsystem
Sicherheitshinweise
WARNUNG
■Vorsichtsmaßnahmen bei Verkehrs-
unfällen
Beachten Sie die nachfolgenden Vor- sichtsmaßnahmen, um die Gefahr lebens-gefährlicher Verletzungen zu verringern:
●Ziehen Sie Ihr Fahrzeug von der Straße, betätigen Sie die Feststellbremse, stel-len Sie den Schalthebel auf P und
schalten Sie das Hybridsystem aus.
●Berühren Sie keine Hochspannungs- teile, -kabel und -stecker.
●Wenn elektrische Leitungen im und am Fahrzeug ungeschützt sind, können elektrische Schläge auftreten. Berühren
Sie niemals ungeschützte elektrische Leitungen.
●Wenn das Hybridfahrzeug in Brand
gerät, verlassen Sie es schnellstmög- lich. Verwenden Sie niemals einen Feu-erlöscher, der nicht für Elektrobrände
geeignet ist. Selbst die Verwendung einer geringen Menge Wasser kann gefährlich sein.
●Wenn Ihr Fahrzeug abgeschleppt wer-den muss, sollten dafür die Vorderräder
(Modelle mit Zweiradantrieb) oder alle vier Räder (Modelle mit Allradantrieb) angehoben werden. Wenn beim Elek-
tromotor (Traktionsmotor) die Räder beim Abschleppen den Boden berüh-ren, erzeugt der Motor unter Umständen
weiterhin Strom. Dies kann zu einem Brand führen. ( S.447)
●Kontrollieren Sie sorgfältig den Boden
unter dem Fahrzeug. Wenn Flüssigkeit ausgetreten ist, ist das Kraftstoffsystem möglicherweise beschädigt. Verlassen
Sie das Fahrzeug schnellstmöglich.
●Berühren Sie nicht die Batterie, wenn Flüssigkeit aus ihr austritt oder an ihr
anhaftet. Wenn Elektrolyt (organischer Elektrolyt auf der Basis von Carbonate-ster) aus der Hybrid-Batterie (Traktions-
batterie) mit Augen oder Haut in Kontakt kommt, kann dies zu Erblindung oder Hautverletzungen führen. Im unwahr-
scheinlichen Fall eines Haut- oder Augenkontakts spülen Sie die betroffe-nen Stellen sofort mit reichlich Wasser
und suchen Sie unverzüglich einen Arzt auf.
●Wenn Elektrolyt aus der Hybridbatterie
(Traktionsbatterie) austritt, nähern Sie sich nicht dem Fahrzeug. Selbst wenn die Hybridbatterie (Traktionsbatterie)
beschädigt werden sollte, verhindert die interne Konstruktion der Batterie ein Auslaufen großer Mengen von Elek-
trolyt. Beim Austreten von Elektrolyt ent- stehen jedoch Dämpfe. Diese Dämpfe reizen Haut und Augen und können
beim Einatmen zu einer akuten Vergif- tung führen.
●Halten Sie brennende oder heiße
Gegenstände vom Elektrolyt fern. Der Elektrolyt kann sich entzünden und einen Brand verursachen.
■Hybridbatterie (Traktionsbatterie)
●Ihr Fahrzeug besitzt eine versiegelte Lit-hium-Ionen-Batterie.
●Die Hybridbatterie darf nicht weiterver-
kauft, weitergegeben oder modifiziert werden. Zur Vermeidung von Unfällen werden Hybridbatterien, die aus stillge-
legten Fahrzeugen ausgebaut wurden, von Toyota-Vertragshändlern bzw. Toyota-Vertragswerkstätten oder ande-
ren kompetenten Fachbetrieben gesam- melt. Entsorgen Sie die Batterie nicht selbst.
Wenn die Batterie nicht ordnungsgemäß
gesammelt wird, können schwere oder
tödliche Verletzungen verursacht werden,
wenn einer der folgenden Fälle auftritt:

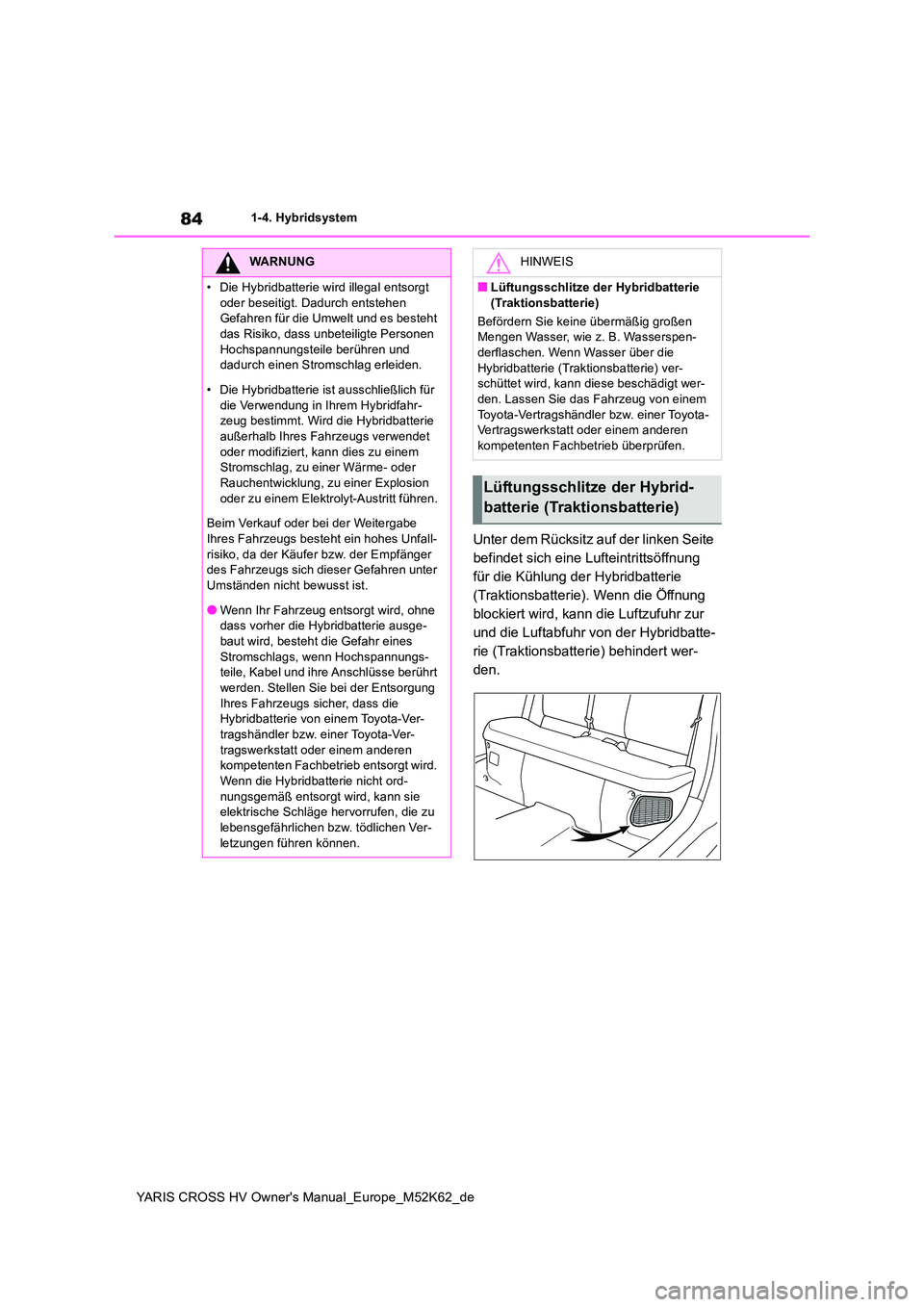

84
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-4. Hybridsystem
Unter dem Rücksitz auf der linken Seite
befindet sich eine Lufteintrittsöffnung
für die Kühlung der Hybridbatterie
(Traktionsbatterie). Wenn die Öffnung
blockiert wird, kann die Luftzufuhr zur
und die Luftabfuhr von der Hybridbatte-
rie (Traktionsbatterie) behindert wer-
den.
WARNUNG

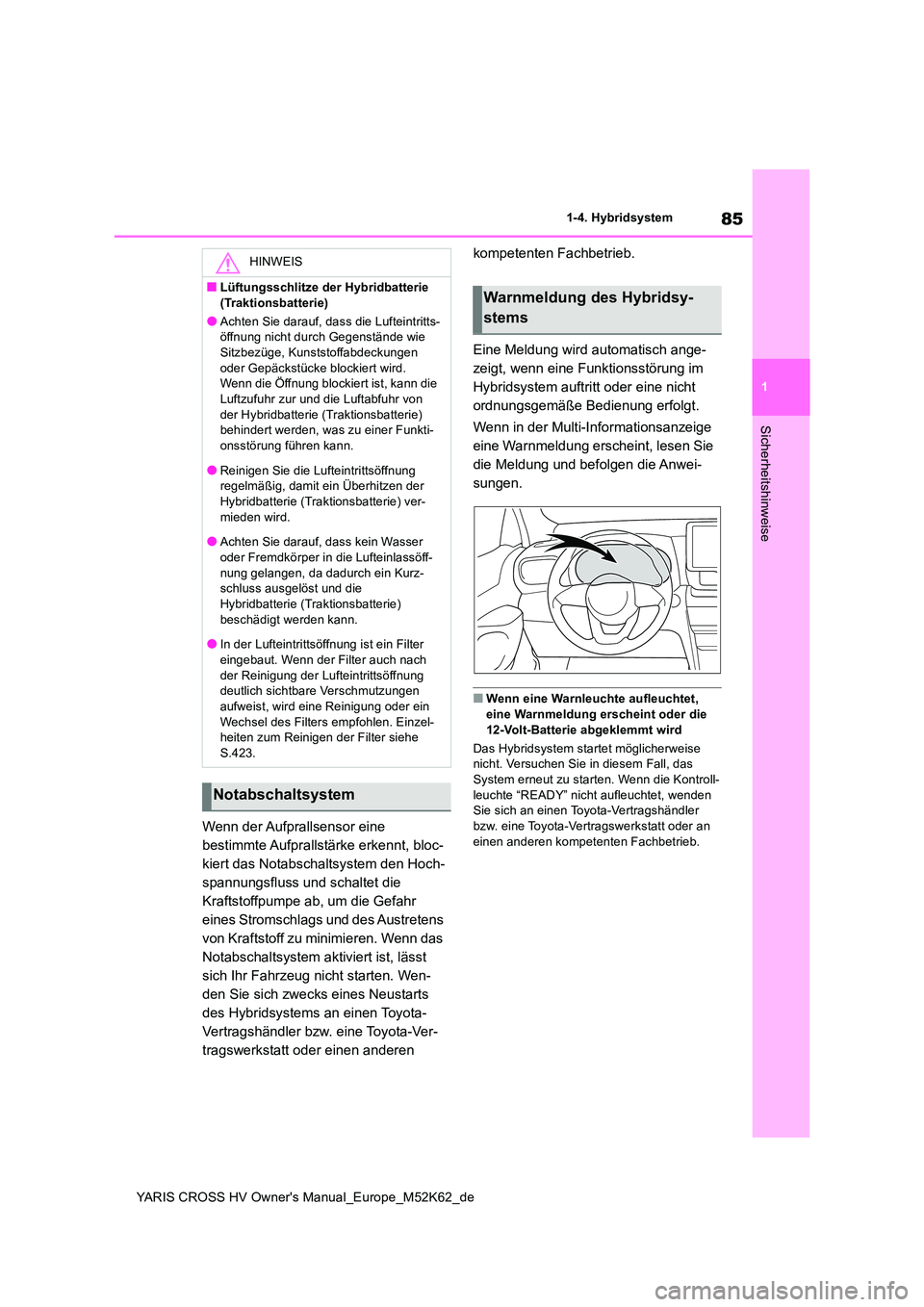

85
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-4. Hybridsystem
Sicherheitshinweise
Wenn der Aufprallsensor eine
bestimmte Aufprallstärke erkennt, bloc-
kiert das Notabschaltsystem den Hoch-
spannungsfluss und schaltet die
Kraftstoffpumpe ab, um die Gefahr
eines Stromschlags und des Austretens
von Kraftstoff zu minimieren. Wenn das
Notabschaltsystem aktiviert ist, lässt
sich Ihr Fahrzeug nicht starten. Wen-
den Sie sich zwecks eines Neustarts
des Hybridsystems an einen Toyota-
Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Eine Meldung wird automatisch ange-
zeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht
ordnungsgemäße Bedienung erfolgt.
Wenn in der Multi-Informationsanzeige
eine Warnmeldung erscheint, lesen Sie
die Meldung und befolgen die Anwei-
sungen.
■Wenn eine Warnleuchte aufleuchtet,
eine Warnmeldung erscheint oder die 12-Volt-Batterie abgeklemmt wird
Das Hybridsystem startet möglicherweise nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn die Kontroll- leuchte “READY” nicht aufleuchtet, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb.
HINWEIS
■Lüftungsschlitze der Hybridbatterie
(Traktionsbatterie)
●Achten Sie darauf, dass die Lufteintritts- öffnung nicht durch Gegenstände wie Sitzbezüge, Kunststoffabdeckungen
oder Gepäckstücke blockiert wird. Wenn die Öffnung blockiert ist, kann die Luftzufuhr zur und die Luftabfuhr von
der Hybridbatterie (Traktionsbatterie) behindert werden, was zu einer Funkti-onsstörung führen kann.
●Reinigen Sie die Lufteintrittsöffnung regelmäßig, damit ein Überhitzen der Hybridbatterie (Traktionsbatterie) ver-
mieden wird.
●Achten Sie darauf, dass kein Wasser oder Fremdkörper in die Lufteinlassöff-
nung gelangen, da dadurch ein Kurz- schluss ausgelöst und die Hybridbatterie (Traktionsbatterie)
beschädigt werden kann.
●In der Lufteintrittsöffnung ist ein Filter eingebaut. Wenn der Filter auch nach
der Reinigung der Lufteintrittsöffnung deutlich sichtbare Verschmutzungen aufweist, wird eine Reinigung oder ein
Wechsel des Filters empfohlen. Einzel- heiten zum Reinigen der Filter siehe
S.423.
Notabschaltsystem
Warnmeldung des Hybridsy-
stems

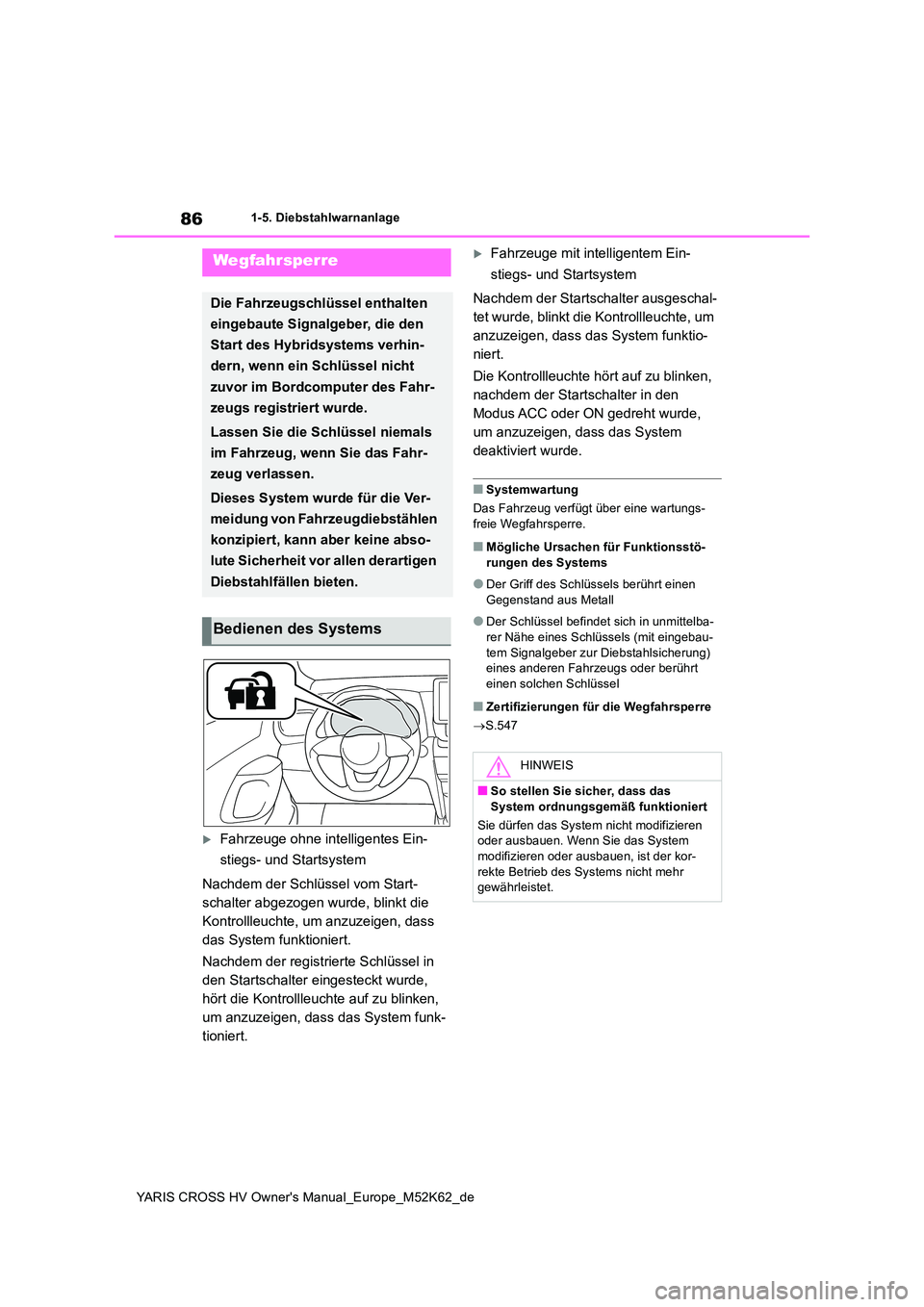

86
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-5. Diebstahlwarnanlage
1-5.Die bstahlwarn anlage
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem
Nachdem der Schlüssel vom Start-
schalter abgezogen wurde, blinkt die
Kontrollleuchte, um anzuzeigen, dass
das System funktioniert.
Nachdem der registrierte Schlüssel in
den Startschalter eingesteckt wurde,
hört die Kontrollleuchte auf zu blinken,
um anzuzeigen, dass das System funk-
tioniert.
Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem
Nachdem der Startschalter ausgeschal-
tet wurde, blinkt die Kontrollleuchte, um
anzuzeigen, dass das System funktio-
niert.
Die Kontrollleuchte hört auf zu blinken,
nachdem der Startschalter in den
Modus ACC oder ON gedreht wurde,
um anzuzeigen, dass das System
deaktiviert wurde.
■Systemwartung
Das Fahrzeug verfügt über eine wartungs- freie Wegfahrsperre.
■Mögliche Ursachen für Funktionsstö-rungen des Systems
●Der Griff des Schlüssels berührt einen Gegenstand aus Metall
●Der Schlüssel befindet sich in unmittelba-rer Nähe eines Schlüssels (mit eingebau-
tem Signalgeber zur Diebstahlsicherung) eines anderen Fahrzeugs oder berührt einen solchen Schlüssel
■Zertifizierungen für die Wegfahrsperre
 S.547
Wegfahrsper re
Die Fahrzeugschlüssel enthalten
eingebaute Signalgeber, die den
Start des Hybridsystems verhin-
dern, wenn ein Schlüssel nicht
zuvor im Bordcomputer des Fahr-
zeugs registriert wurde.
Lassen Sie die Schlüssel niemals
im Fahrzeug, wenn Sie das Fahr-
zeug verlassen.
Dieses System wurde für die Ver-
meidung von Fahrzeugdiebstählen
konzipiert, kann aber keine abso-
lute Sicherheit vor allen derartigen
Diebstahlfällen bieten.
Bedienen des Systems
HINWEIS
■So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
Sie dürfen das System nicht modifizieren oder ausbauen. Wenn Sie das System
modifizieren oder ausbauen, ist der kor- rekte Betrieb des Systems nicht mehr gewährleistet.

87
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-5. Diebstahlwarnanlage
Sicherheitshinweise
*: Je nach Ausstattung
■Einstellung
Schalten Sie den Startschalter aus, las-
sen Sie alle Fahrzeuginsassen ausstei-
gen und stellen Sie sicher, dass alle
Türen geschlossen sind.
Verwenden der Einstiegsfunktion (je
nach Ausstattung): Berühren Sie den
Sensorbereich am äußeren Türgriff
zweimal innerhalb von 5 Sekunden.
Verwenden der Funkfernbedienung:
Drücken Sie zweimal innerhalb von
5 Sekunden.
■Abbrechen
Verwenden der Einstiegsfunktion (je
nach Ausstattung): Halten Sie den
Außentürgriff.
Verwenden der Funkfernbedienung:
Drücken Sie .
Verwenden der elektrischen Heck-
klappe (je nach Ausstattung): Mit der
Fernbedienung ( S.147) oder mit der
berührungslos bedienbaren elektri-
schen Heckklappe ( S.149).
Doppelsperrsystem*
Unbefugten Zugang zum Fahrzeug
können Sie verhindern, indem Sie
die Türentriegelungsfunktion
sperren. Die Türen können dann
weder von innen noch von außen
entriegelt werden.
Fahrzeuge mit diesem System
haben Aufkleber auf den Fenster-
scheiben beider Vordertüren.
Einstellen/Deaktivieren des
Doppelsperrsystems
WARNUNG
■Doppelsperrsystem – Vorsichtsmaß-
nahmen
Aktivieren Sie das Doppelsperrsystem nie, wenn sich Personen im Fahrzeug befin-den, da die Türen nicht von innen geöffnet
werden können.

88
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-5. Diebstahlwarnanlage
*: Je nach Ausstattung
■Elemente, die vor dem Verriegeln
des Fahrzeugs geprüft werden
müssen
Um ein unerwartetes Auslösen des
Alarms zu verhindern, vergewissern
Sie sich über die folgenden Punkte:
 Es darf sich niemand mehr im
Wagen befinden.
 Die Fenster sind geschlossen, bevor
der Alarm aktiviert wird.
 Es befinden sich keine Wertsachen
oder wichtige persönliche Gegen-
stände im Wagen.
■Einstellung
Schließen Sie die Türen und die Motor-
haube und verriegeln Sie alle Türen mit
der Einstiegsfunktion (je nach Ausstat-
tung) oder der Fernbedienung. Das
System wird nach 30 Sekunden auto-
matisch aktiviert.
Die Kontrollleuchte wechselt von einem ste-
tigen Leuchten zum Blinken, wenn das
System eingestellt ist.
■Abbrechen oder beenden
Führen Sie zum Deaktivieren oder
Stoppen des Alarms eine der folgenden
Aktionen durch:
 Entriegeln Sie die Türen mit der Ein-
stiegsfunktion (je nach Ausstattung)
oder mit der Fernbedienung.
 Starten des Hybridsystems. (Der
Alarm wird nach einigen Sekunden
deaktiviert oder gestoppt.)
■Einstellen des Alarms
Der Alarm kann eingestellt werden, wenn alle Türen geschlossen sind. Dies gilt auch bei
geöffneter Motorhaube.
■Systemwartung
Das Fahrzeug verfügt über ein wartungs- freies Alarmsystem.
■Auslösen des Alarms
Der Alarm kann in den folgenden Situationen ausgelöst werden:
(Durch Stoppen des Alarms wird das Alarmsystem deaktiviert.)
Alarm*
Der Alarm warnt per Lichtsignal
und akustischem Ton, wenn ein
Eindringungsversuch erkannt
wird.
Der Alarm wird in folgenden Situa-
tionen ausgelöst, wenn er aktiviert
ist:
 Wenn eine verriegelte Tür oder
der Gepäckraum mit anderen Mit-
teln als mit der Einstiegsfunktion
(je nach Ausstattung) oder der
Fernbedienung geöffnet bzw.
entriegelt wird. (Die Türen werden
automatisch verriegelt.)
 Die Motorhaube ist geöffnet.
Einstellen/Abbrechen/Been-
den des Alarmsystems
