YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

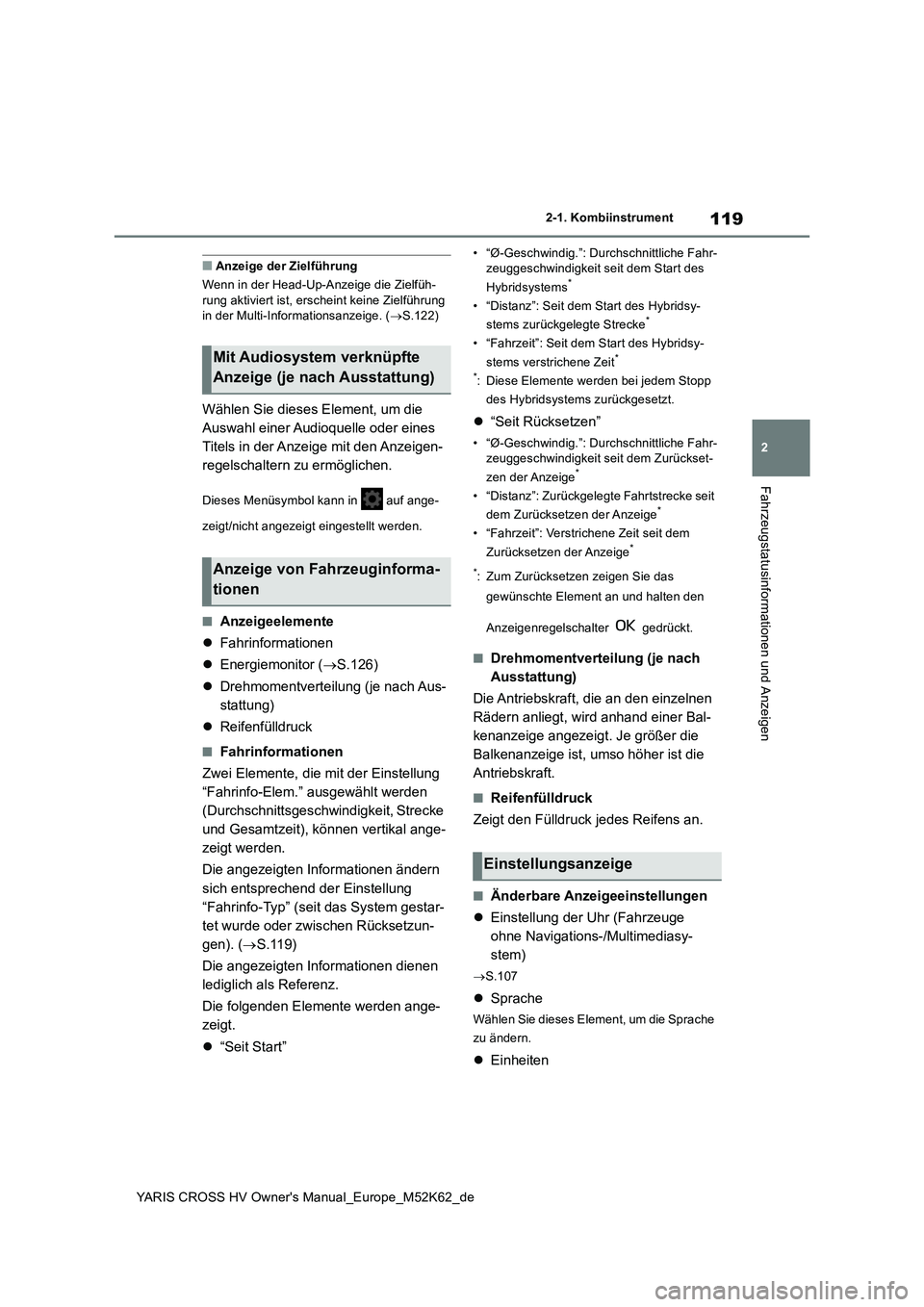

■Anzeige der Zielführung
Wenn in der Head-Up-Anzeige die Zielfüh- rung aktiviert ist, ersc heint keine Zielführung in der Multi-Informationsanzeige. ( S.122)
Wählen Sie dieses Element, um die
Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigen-
regelschaltern zu ermöglichen.
Dieses Menüsymbol kann in auf ange-
zeigt/nicht angezeigt eingestellt werden.
■Anzeigeelemente
 Fahrinformationen
 Energiemonitor (S.126)
 Drehmomentverteilung (je nach Aus-
stattung)
 Reifenfülldruck
■Fahrinformationen
Zwei Elemente, die mit der Einstellung
“Fahrinfo-Elem.” ausgewählt werden
(Durchschnittsgeschwindigkeit, Strecke
und Gesamtzeit), können vertikal ange-
zeigt werden.
Die angezeigten Informationen ändern
sich entsprechend der Einstellung
“Fahrinfo-Typ” (seit das System gestar-
tet wurde oder zwischen Rücksetzun-
gen). ( S.119)
Die angezeigten Informationen dienen
lediglich als Referenz.
Die folgenden Elemente werden ange-
zeigt.
 “Seit Start”
• “Ø-Geschwindig.”: Durchschnittliche Fahr- zeuggeschwindigkeit seit dem Start des
Hybridsystems*
• “Distanz”: Seit dem Start des Hybridsy-
stems zurückgelegte Strecke*
• “Fahrzeit”: Seit dem Start des Hybridsy-
stems verstrichene Zeit*
*: Diese Elemente werden bei jedem Stopp
des Hybridsystems zurückgesetzt.
 “Seit Rücksetzen”
• “Ø-Geschwindig.”: Durchschnittliche Fahr- zeuggeschwindigkeit seit dem Zurückset-
zen der Anzeige*
• “Distanz”: Zurückgelegte Fahrtstrecke seit
dem Zurücksetzen der Anzeige*
• “Fahrzeit”: Verstrichene Zeit seit dem
Zurücksetzen der Anzeige*
*: Zum Zurücksetzen zeigen Sie das
gewünschte Element an und halten den
Anzeigenregelschalter gedrückt.
■Drehmomentverteilung (je nach
Ausstattung)
Die Antriebskraft, die an den einzelnen
Rädern anliegt, wird anhand einer Bal-
kenanzeige angezeigt. Je größer die
Balkenanzeige ist, umso höher ist die
Antriebskraft.
■Reifenfülldruck
Zeigt den Fülldruck jedes Reifens an.
■Änderbare Anzeigeeinstellungen
 Einstellung der Uhr (Fahrzeuge
ohne Navigations-/Multimediasy-
stem)
 S.107
Sprache
Wählen Sie dieses Element, um die Sprache
zu ändern.
 Einheiten
Mit Audiosystem verknüpfte
Anzeige (je nach Ausstattung)
Anzeige von Fahrzeuginforma-
tionen
Einstellungsanzeige

120
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument

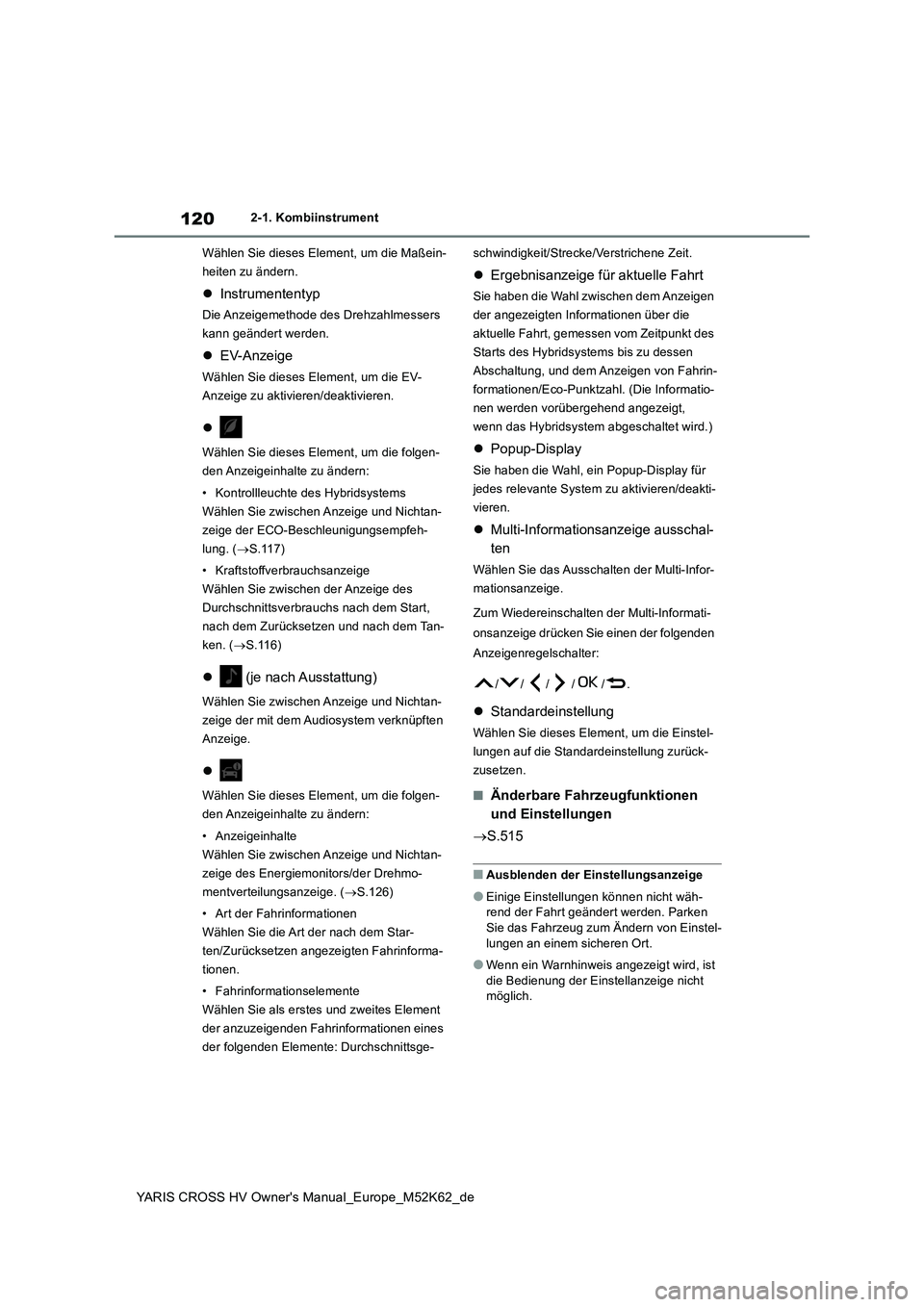

Wählen Sie dieses Element, um die Maßein-
heiten zu ändern.
 Instrumententyp
Die Anzeigemethode des Drehzahlmessers
kann geändert werden.
 EV-Anzeige
Wählen Sie dieses Element, um die EV-
Anzeige zu aktivieren/deaktivieren.

Wählen Sie dieses Element, um die folgen-
den Anzeigeinhalte zu ändern:
• Kontrollleuchte des Hybridsystems
Wählen Sie zwischen Anzeige und Nichtan-
zeige der ECO-Beschleunigungsempfeh-
lung. ( S.117)
• Kraftstoffverbrauchsanzeige
Wählen Sie zwischen der Anzeige des
Durchschnittsverbrauchs nach dem Start,
nach dem Zurücksetzen und nach dem Tan-
ken. ( S.116)
 (je nach Ausstattung)
Wählen Sie zwischen Anzeige und Nichtan-
zeige der mit dem Audiosystem verknüpften
Anzeige.

Wählen Sie dieses Element, um die folgen-
den Anzeigeinhalte zu ändern:
• Anzeigeinhalte
Wählen Sie zwischen Anzeige und Nichtan-
zeige des Energiemonitors/der Drehmo-
mentverteilungsanzeige. ( S.126)
• Art der Fahrinformationen
Wählen Sie die Art der nach dem Star-
ten/Zurücksetzen angezeigten Fahrinforma-
tionen.
• Fahrinformationselemente
Wählen Sie als erstes und zweites Element
der anzuzeigenden Fahrinformationen eines
der folgenden Elemente: Durchschnittsge-
schwindigkeit/Strecke/Verstrichene Zeit.
 Ergebnisanzeige für aktuelle Fahrt
Sie haben die Wahl zwischen dem Anzeigen
der angezeigten Informationen über die
aktuelle Fahrt, gemessen vom Zeitpunkt des
Starts des Hybridsystems bis zu dessen
Abschaltung, und dem Anzeigen von Fahrin-
formationen/Eco-Punktzahl. (Die Informatio-
nen werden vorübergehend angezeigt,
wenn das Hybridsystem abgeschaltet wird.)
 Popup-Display
Sie haben die Wahl, ein Popup-Display für
jedes relevante System zu aktivieren/deakti-
vieren.
 Multi-Informationsanzeige ausschal-
ten
Wählen Sie das Ausschalten der Multi-Infor-
mationsanzeige.
Zum Wiedereinschalten der Multi-Informati-
onsanzeige drücken Sie einen der folgenden
Anzeigenregelschalter:
//// /.
 Standardeinstellung
Wählen Sie dieses Element, um die Einstel-
lungen auf die Standardeinstellung zurück-
zusetzen.
■Änderbare Fahrzeugfunktionen
und Einstellungen
 S.515
■Ausblenden der Einstellungsanzeige
●Einige Einstellungen können nicht wäh- rend der Fahrt geändert werden. Parken Sie das Fahrzeug zum Ändern von Einstel-
lungen an einem sicheren Ort.
●Wenn ein Warnhinweis angezeigt wird, ist
die Bedienung der Einstellanzeige nicht möglich.

121
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

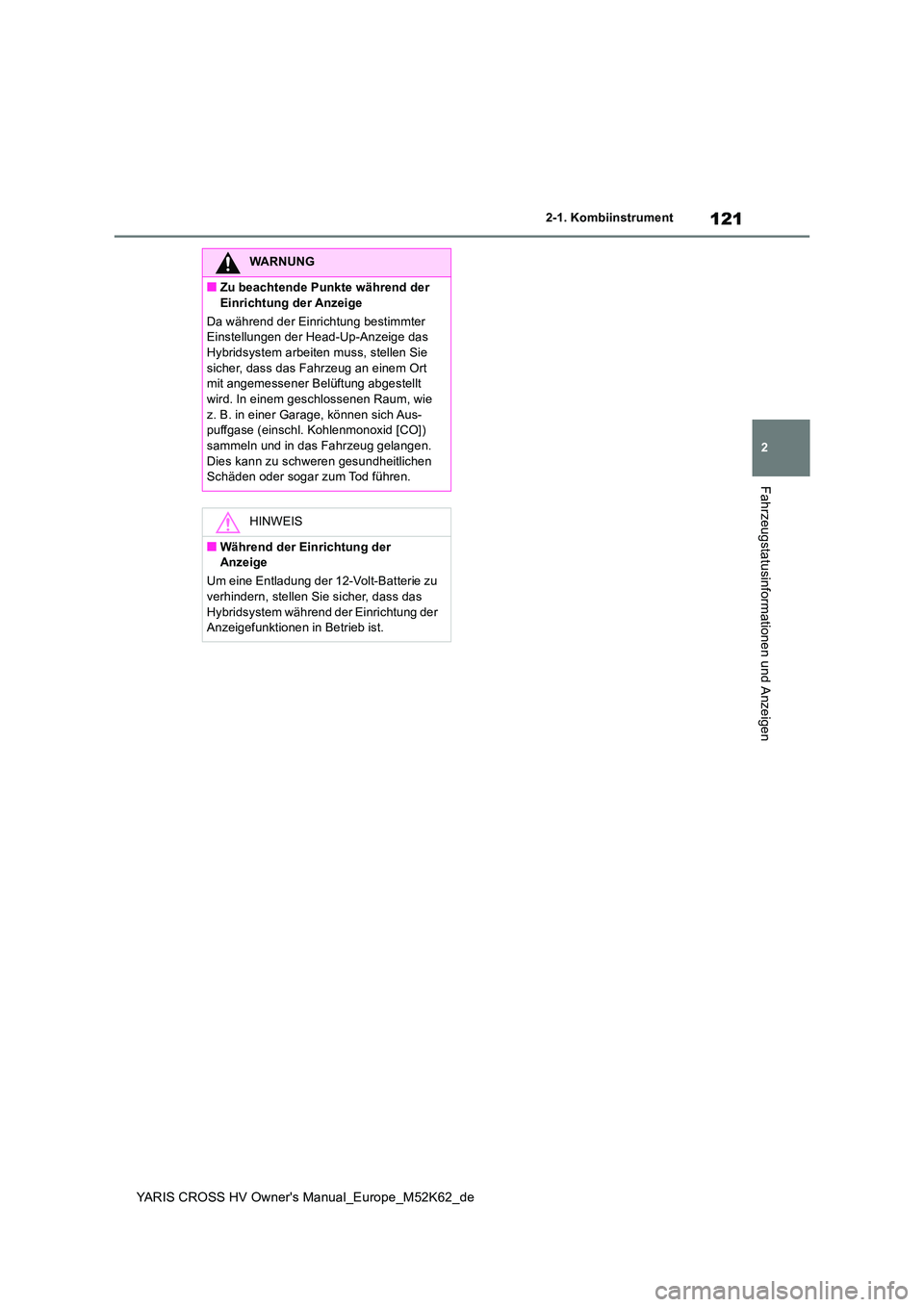

WARNUNG
■Zu beachtende Punkte während der
Einrichtung der Anzeige
Da während der Einrichtung bestimmter Einstellungen der Head-Up-Anzeige das Hybridsystem arbeiten muss, stellen Sie
sicher, dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In einem geschlossenen Raum, wie
z. B. in einer Garage, können sich Aus- puffgase (einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen.
Dies kann zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.

122

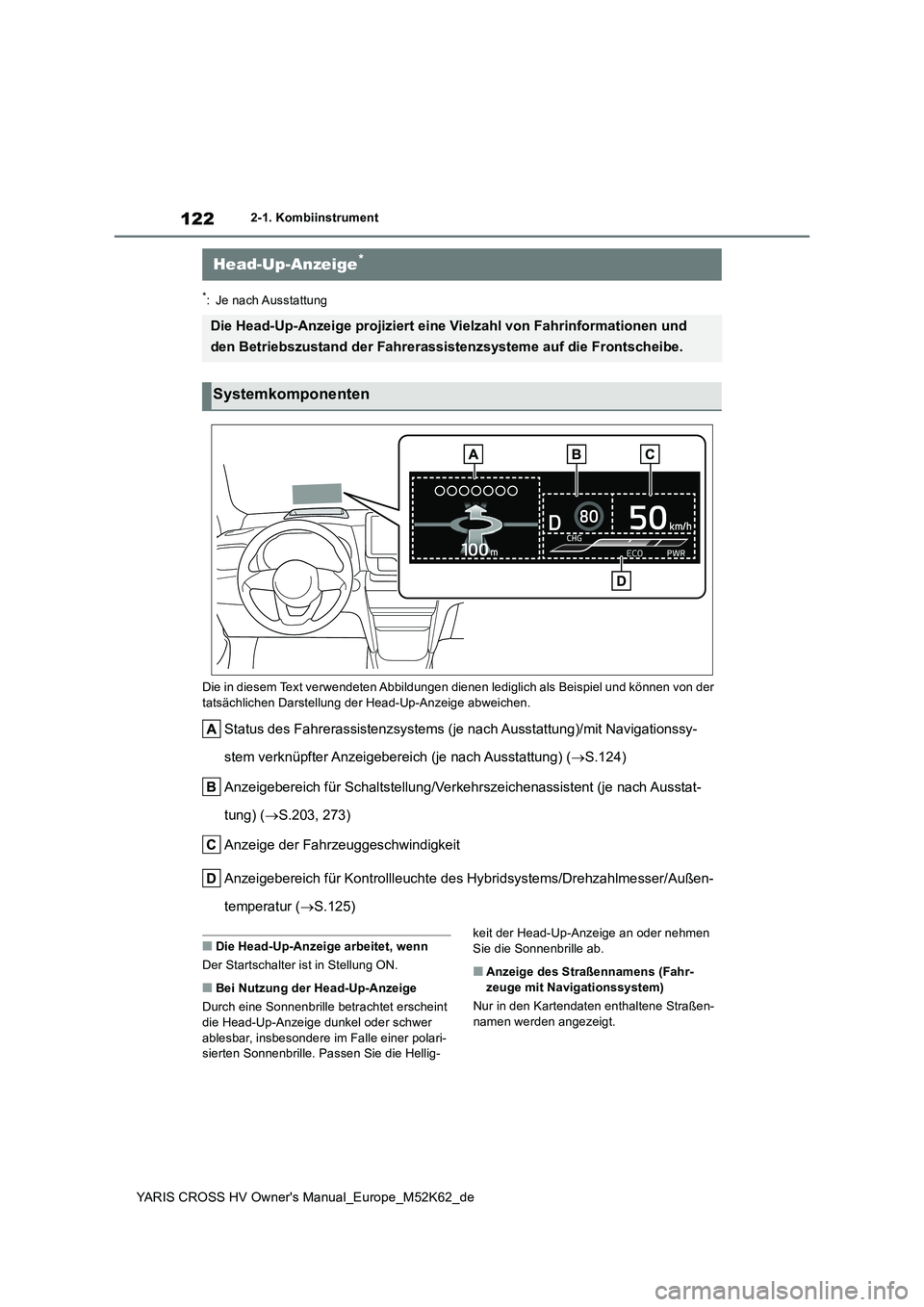

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
*: Je nach Ausstattung
Die in diesem Text verwendeten Abbildungen dienen lediglich als Beispiel und können von der tatsächlichen Darstellung der Head-Up-Anzeige abweichen.
Status des Fahrerassistenzsystems (je nach Ausstattung)/mit Navigationssy-
stem verknüpfter Anzeigebereich (je nach Ausstattung) ( S.124)
Anzeigebereich für Schaltstellung/Verkehrszeichenassistent (je nach Ausstat-
tung) ( S.203, 273)
Anzeige der Fahrzeuggeschwindigkeit
Anzeigebereich für Kontrollleuchte des Hybridsystems/Drehzahlme sser/Außen-
temperatur ( S.125)
■Die Head-Up-Anzeige arbeitet, wenn
Der Startschalter ist in Stellung ON.
■Bei Nutzung der Head-Up-Anzeige
Durch eine Sonnenbrille betrachtet erscheint die Head-Up-Anzeige dunkel oder schwer
ablesbar, insbesondere im Falle einer polari- sierten Sonnenbrille. Passen Sie die Hellig-
keit der Head-Up-Anzeige an oder nehmen Sie die Sonnenbrille ab.
■Anzeige des Straßennamens (Fahr-
zeuge mit Navigationssystem)
Nur in den Kartendaten enthaltene Straßen- namen werden angezeigt.
Head-Up-Anzeige*
Die Head-Up-Anzeige projiziert e ine Vielzahl von Fahrinformationen und
den Betriebszustand der Fahrerassistenzsysteme auf die Frontsch eibe.
Systemkomponenten

123
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

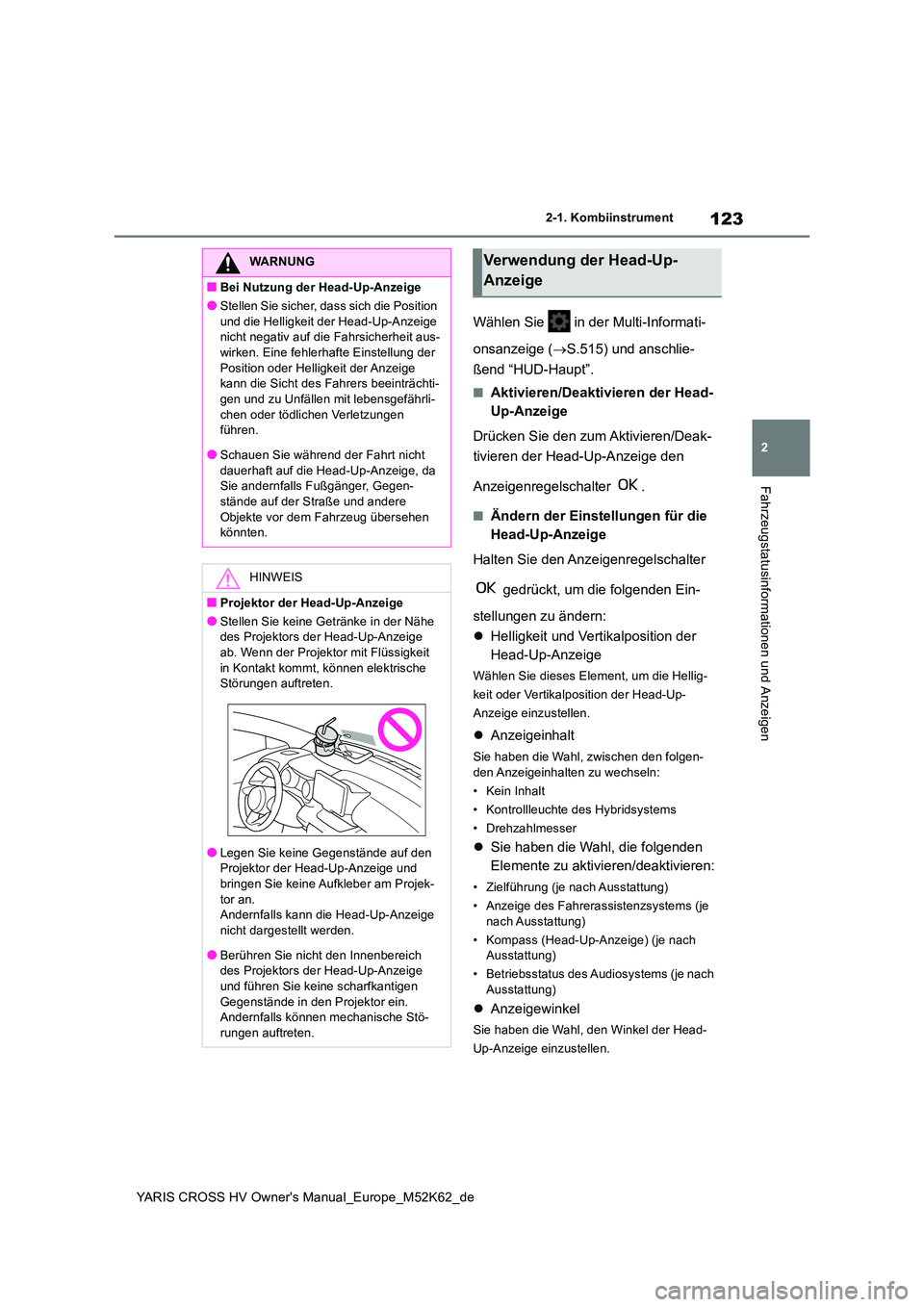

Wählen Sie in der Multi-Informati-
onsanzeige ( S.515) und anschlie-
ßend “HUD-Haupt”.
■Aktivieren/Deaktivieren der Head-
Up-Anzeige
Drücken Sie den zum Aktivieren/Deak-
tivieren der Head-Up-Anzeige den
Anzeigenregelschalter .
■Ändern der Einstellungen für die
Head-Up-Anzeige
Halten Sie den Anzeigenregelschalter
gedrückt, um die folgenden Ein-
stellungen zu ändern:
 Helligkeit und Vertikalposition der
Head-Up-Anzeige
Wählen Sie dieses Element, um die Hellig-
keit oder Vertikalposition der Head-Up-
Anzeige einzustellen.
 Anzeigeinhalt
Sie haben die Wahl, zwischen den folgen-
den Anzeigeinhalten zu wechseln:
• Kein Inhalt
• Kontrollleuchte des Hybridsystems
• Drehzahlmesser
 Sie haben die Wahl, die folgenden
Elemente zu aktivieren/deaktivieren:
• Zielführung (je nach Ausstattung)
• Anzeige des Fahrerassistenzsystems (je nach Ausstattung)
• Kompass (Head-Up-Anzeige) (je nach Ausstattung)
• Betriebsstatus des Audiosystems (je nach
Ausstattung)
 Anzeigewinkel
Sie haben die Wahl, den Winkel der Head-
Up-Anzeige einzustellen.
WARNUNG
■Bei Nutzung der Head-Up-Anzeige
●Stellen Sie sicher, dass sich die Position
und die Helligkeit der Head-Up-Anzeige nicht negativ auf die Fahrsicherheit aus-wirken. Eine fehlerhafte Einstellung der
Position oder Helligkeit der Anzeige kann die Sicht des Fahrers beeinträchti-gen und zu Unfällen mit lebensgefährli-
chen oder tödlichen Verletzungen führen.
●Schauen Sie während der Fahrt nicht
dauerhaft auf die Head-Up-Anzeige, da Sie andernfalls Fußgänger, Gegen-stände auf der Straße und andere
Objekte vor dem Fahrzeug übersehen könnten.
HINWEIS
■Projektor der Head-Up-Anzeige
●Stellen Sie keine Getränke in der Nähe des Projektors der Head-Up-Anzeige ab. Wenn der Projektor mit Flüssigkeit
in Kontakt kommt, können elektrische Störungen auftreten.
●Legen Sie keine Gegenstände auf den Projektor der Head-Up-Anzeige und bringen Sie keine Aufkleber am Projek-
tor an. Andernfalls kann die Head-Up-Anzeige nicht dargestellt werden.
●Berühren Sie nicht den Innenbereich des Projektors der Head-Up-Anzeige und führen Sie keine scharfkantigen
Gegenstände in den Projektor ein. Andernfalls können mechanische Stö-rungen auftreten.
Verwendung der Head-Up-
Anzeige

124

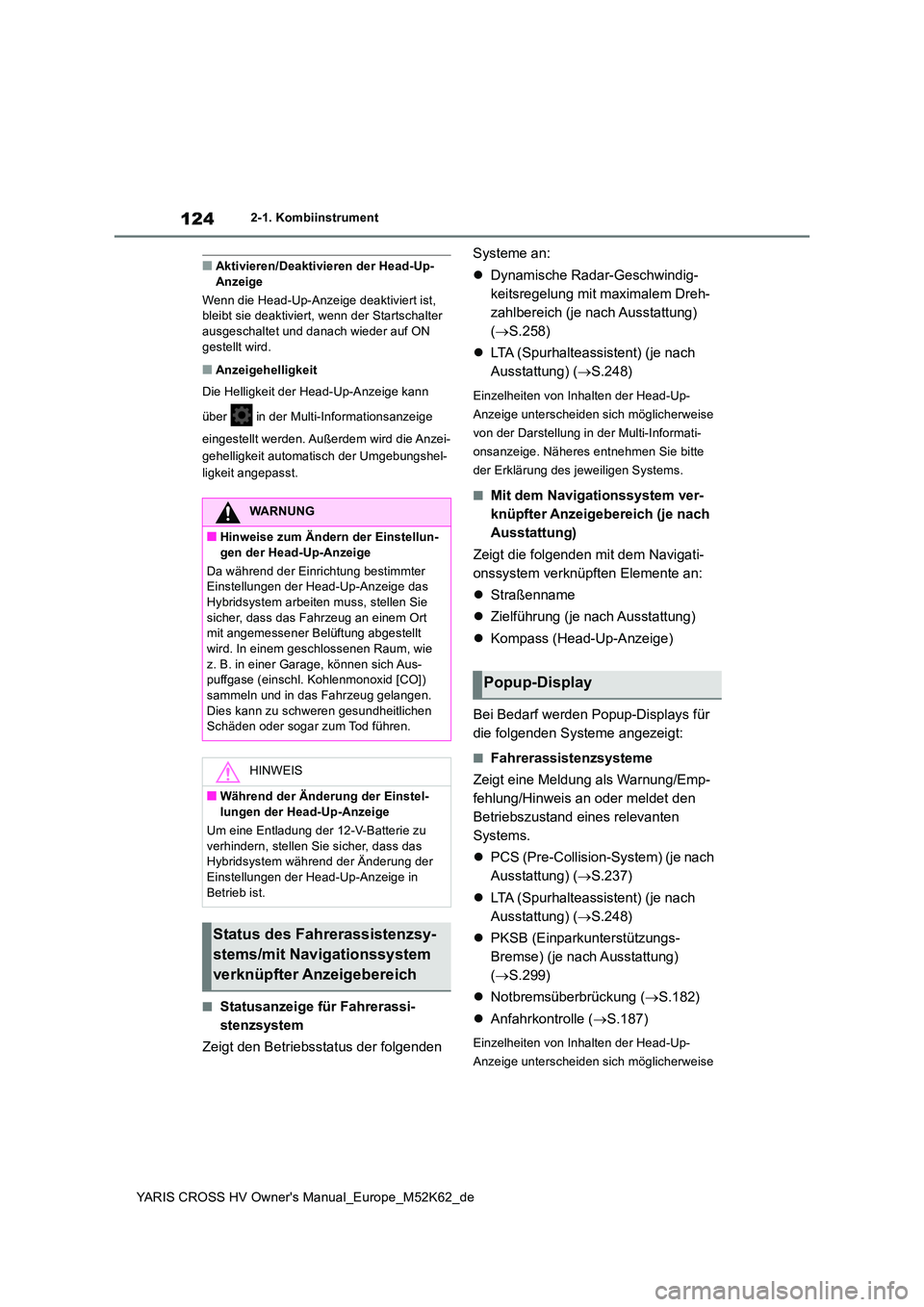

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
■Aktivieren/Deaktivieren der Head-Up- Anzeige
Wenn die Head-Up-Anzeige deaktiviert ist, bleibt sie deaktiviert, wenn der Startschalter
ausgeschaltet und danach wieder auf ON gestellt wird.
■Anzeigehelligkeit
Die Helligkeit der Head-Up-Anzeige kann
über in der Multi-Informationsanzeige
eingestellt werden. Außerdem wird die Anzei-
gehelligkeit automatisch der Umgebungshel-
ligkeit angepasst.
■Statusanzeige für Fahrerassi-
stenzsystem
Zeigt den Betriebsstatus der folgenden
Systeme an:
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.258)
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.248)
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
von der Darstellung in der Multi-Informati-
onsanzeige. Näheres entnehmen Sie bitte
der Erklärung des jeweiligen Systems.
■Mit dem Navigationssystem ver-
knüpfter Anzeigebereich (je nach
Ausstattung)
Zeigt die folgenden mit dem Navigati-
onssystem verknüpften Elemente an:
 Straßenname
 Zielführung (je nach Ausstattung)
 Kompass (Head-Up-Anzeige)
Bei Bedarf werden Popup-Displays für
die folgenden Systeme angezeigt:
■Fahrerassistenzsysteme
Zeigt eine Meldung als Warnung/Emp-
fehlung/Hinweis an oder meldet den
Betriebszustand eines relevanten
Systems.
 PCS (Pre-Collision-System) (je nach
Ausstattung) ( S.237)
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.248)
 PKSB (Einparkunterstützungs-
Bremse) (je nach Ausstattung)
( S.299)
 Notbremsüberbrückung (S.182)
 Anfahrkontrolle (S.187)
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
WARNUNG
■Hinweise zum Ändern der Einstellun-
gen der Head-Up-Anzeige
Da während der Einrichtung bestimmter Einstellungen der Head-Up-Anzeige das Hybridsystem arbeiten muss, stellen Sie
sicher, dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In einem geschlossenen Raum, wie
z. B. in einer Garage, können sich Aus- puffgase (einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen.
Dies kann zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■Während der Änderung der Einstel-
lungen der Head-Up-Anzeige
Um eine Entladung der 12-V-Batterie zu verhindern, stellen Sie sicher, dass das Hybridsystem währ end der Änderung der
Einstellungen der Head-Up-Anzeige in Betrieb ist.
Status des Fahrerassistenzsy-
stems/mit Navigationssystem
verknüpfter Anzeigebereich
Popup-Display

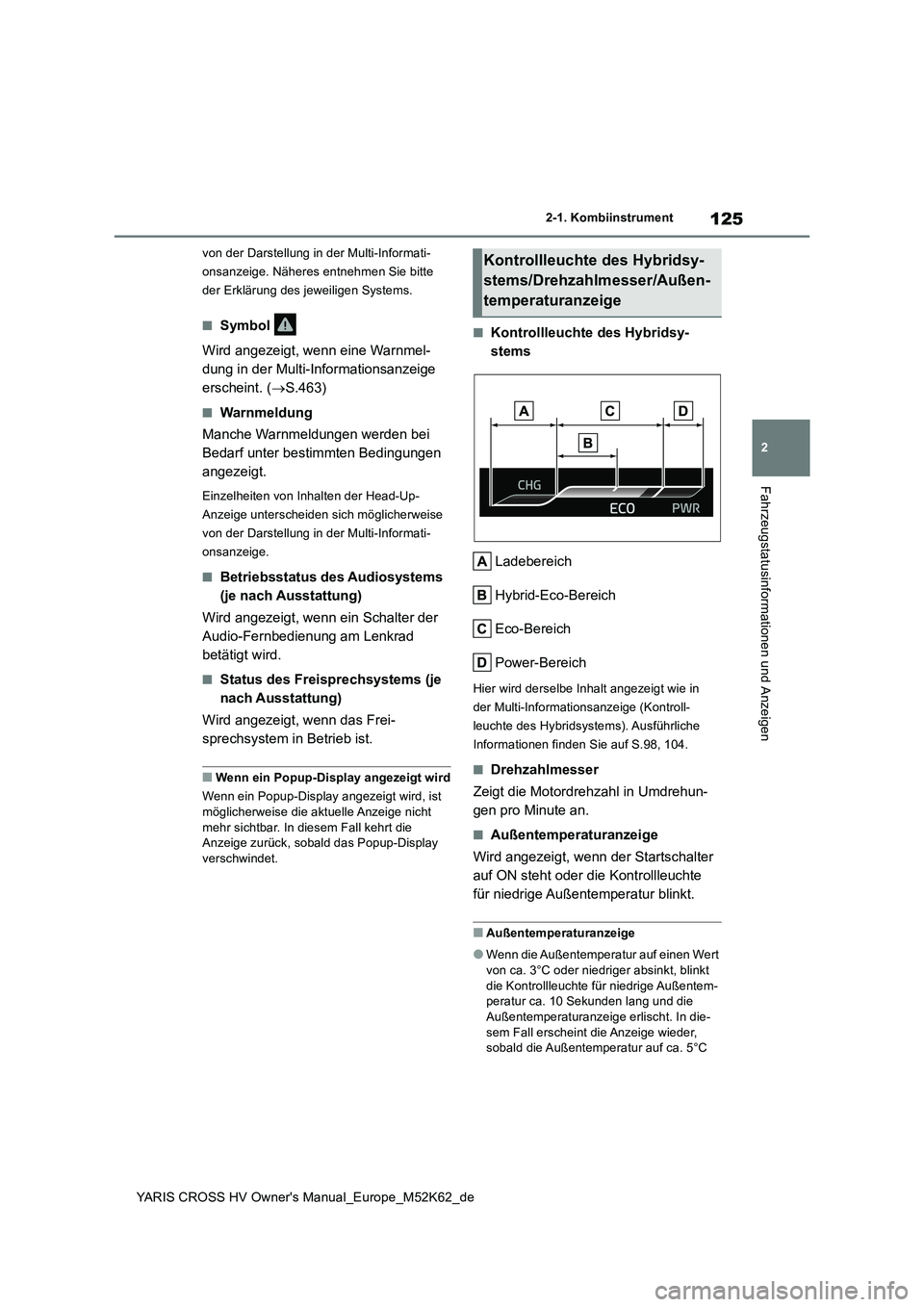

125
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
von der Darstellung in der Multi-Informati-
onsanzeige. Näheres entnehmen Sie bitte
der Erklärung des jeweiligen Systems.
■Symbol
Wird angezeigt, wenn eine Warnmel-
dung in der Multi-Informationsanzeige
erscheint. ( S.463)
■Warnmeldung
Manche Warnmeldungen werden bei
Bedarf unter bestimmten Bedingungen
angezeigt.
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
von der Darstellung in der Multi-Informati-
onsanzeige.
■Betriebsstatus des Audiosystems
(je nach Ausstattung)
Wird angezeigt, wenn ein Schalter der
Audio-Fernbedienung am Lenkrad
betätigt wird.
■Status des Freisprechsystems (je
nach Ausstattung)
Wird angezeigt, wenn das Frei-
sprechsystem in Betrieb ist.
■Wenn ein Popup-Display angezeigt wird
Wenn ein Popup-Display angezeigt wird, ist möglicherweise die aktuelle Anzeige nicht
mehr sichtbar. In diesem Fall kehrt die Anzeige zurück, sobald das Popup-Display verschwindet.
■Kontrollleuchte des Hybridsy-
stems
Ladebereich
Hybrid-Eco-Bereich
Eco-Bereich
Power-Bereich
Hier wird derselbe Inhalt angezeigt wie in
der Multi-Informationsanzeige (Kontroll-
leuchte des Hybridsystems). Ausführliche
Informationen finden Sie auf S.98, 104.
■Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehun-
gen pro Minute an.
■Außentemperaturanzeige
Wird angezeigt, wenn der Startschalter
auf ON steht oder die Kontrollleuchte
für niedrige Außentemperatur blinkt.
■Außentemperaturanzeige
●Wenn die Außentemperatur auf einen Wert
von ca. 3°C oder niedriger absinkt, blinkt die Kontrollleuchte für niedrige Außentem-peratur ca. 10 Sekunden lang und die
Außentemperaturanzeige erlischt. In die- sem Fall erscheint die Anzeige wieder, sobald die Außentemperatur auf ca. 5°C
Kontrollleuchte des Hybridsy-
stems/Drehzahlmesser/Außen-
temperaturanzeige

126

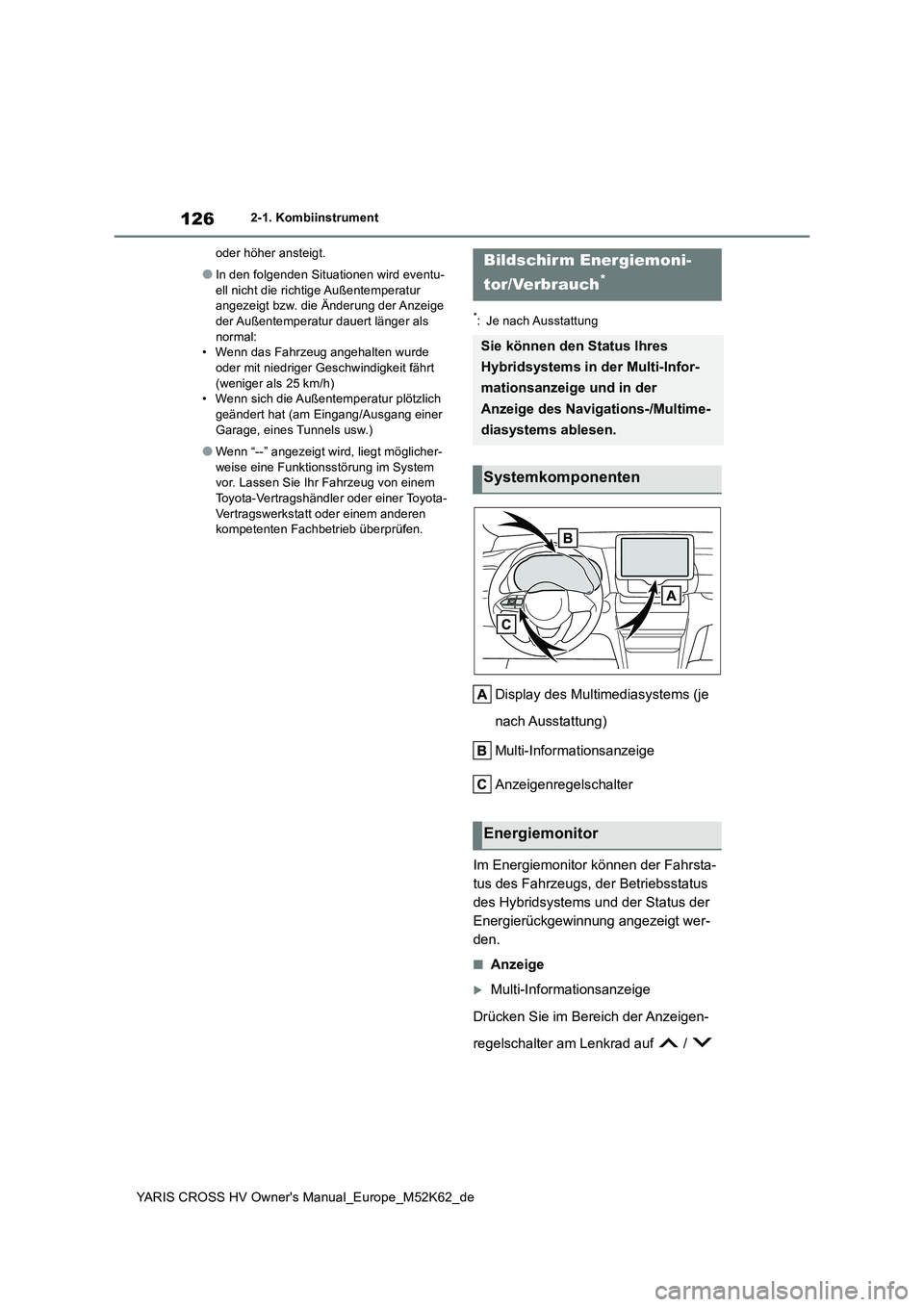

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
oder höher ansteigt.
●In den folgenden Situationen wird eventu-
ell nicht die richtige Außentemperatur angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als
normal: • Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h) • Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer
Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-
weise eine Funktionsstörung im System vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
*: Je nach Ausstattung
Display des Multimediasystems (je
nach Ausstattung)
Multi-Informationsanzeige
Anzeigenregelschalter
Im Energiemonitor können der Fahrsta-
tus des Fahrzeugs, der Betriebsstatus
des Hybridsystems und der Status der
Energierückgewinnung angezeigt wer-
den.
■Anzeige
Multi-Informationsanzeige
Drücken Sie im Bereich der Anzeigen-
regelschalter am Lenkrad auf /
Bildschir m Energiemoni-
tor/Verbrauch*
Sie können den Status Ihres
Hybridsystems in der Multi-Infor-
mationsanzeige und in der
Anzeige des Navigations-/Multime-
diasystems ablesen.
Systemkomponenten
Energiemonitor

127
2

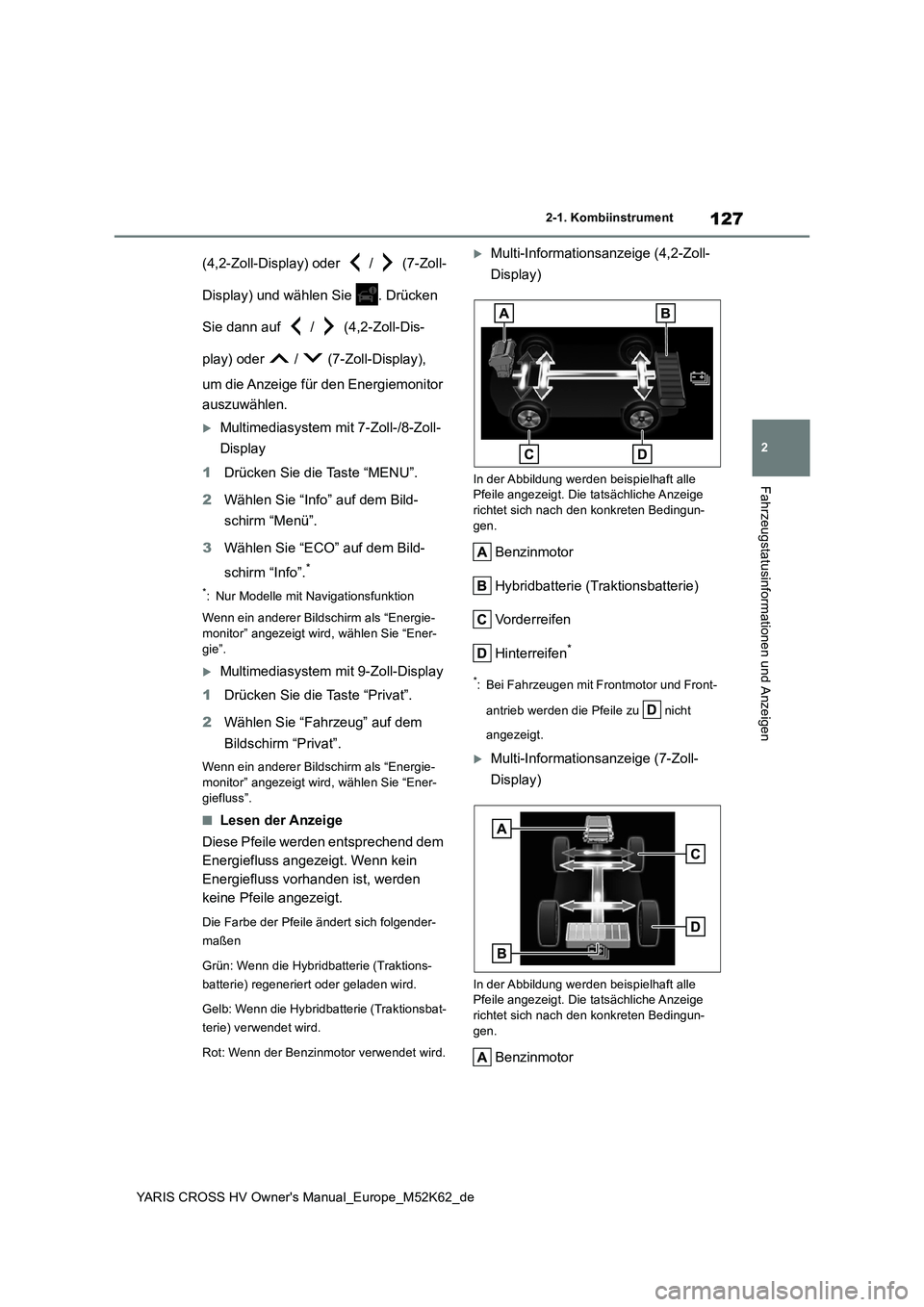

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
(4,2-Zoll-Display) oder / (7-Zoll-
Display) und wählen Sie . Drücken
Sie dann auf / (4,2-Zoll-Dis-
play) oder / (7-Zoll-Display),
um die Anzeige für den Energiemonitor
auszuwählen.
Multimediasystem mit 7-Zoll-/8-Zoll-
Display
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3 Wählen Sie “ECO” auf dem Bild-
schirm “Info”.*
*: Nur Modelle mit Navigationsfunktion
Wenn ein anderer Bildschirm als “Energie-
monitor” angezeigt wird, wählen Sie “Ener- gie”.
Multimediasystem mit 9-Zoll-Display
1 Drücken Sie die Taste “Privat”.
2 Wählen Sie “Fahrzeug” auf dem
Bildschirm “Privat”.
Wenn ein anderer Bildschirm als “Energie-
monitor” angezeigt wird, wählen Sie “Ener- giefluss”.
■Lesen der Anzeige
Diese Pfeile werden entsprechend dem
Energiefluss angezeigt. Wenn kein
Energiefluss vorhanden ist, werden
keine Pfeile angezeigt.
Die Farbe der Pfeile ändert sich folgender-
maßen
Grün: Wenn die Hybridbatterie (Traktions-
batterie) regeneriert oder geladen wird.
Gelb: Wenn die Hybridbatterie (Traktionsbat-
terie) verwendet wird.
Rot: Wenn der Benzinmotor verwendet wird.
Multi-Informationsanzeige (4,2-Zoll-
Display)
In der Abbildung werden beispielhaft alle Pfeile angezeigt. Die tatsächliche Anzeige
richtet sich nach den konkreten Bedingun- gen.
Benzinmotor
Hybridbatterie (Traktionsbatterie)
Vorderreifen
Hinterreifen*
*: Bei Fahrzeugen mit Frontmotor und Front-
antrieb werden die Pfeile zu nicht
angezeigt.
Multi-Informationsanzeige (7-Zoll-
Display)
In der Abbildung werden beispielhaft alle Pfeile angezeigt. Die tatsächliche Anzeige
richtet sich nach den konkreten Bedingun- gen.
Benzinmotor

128

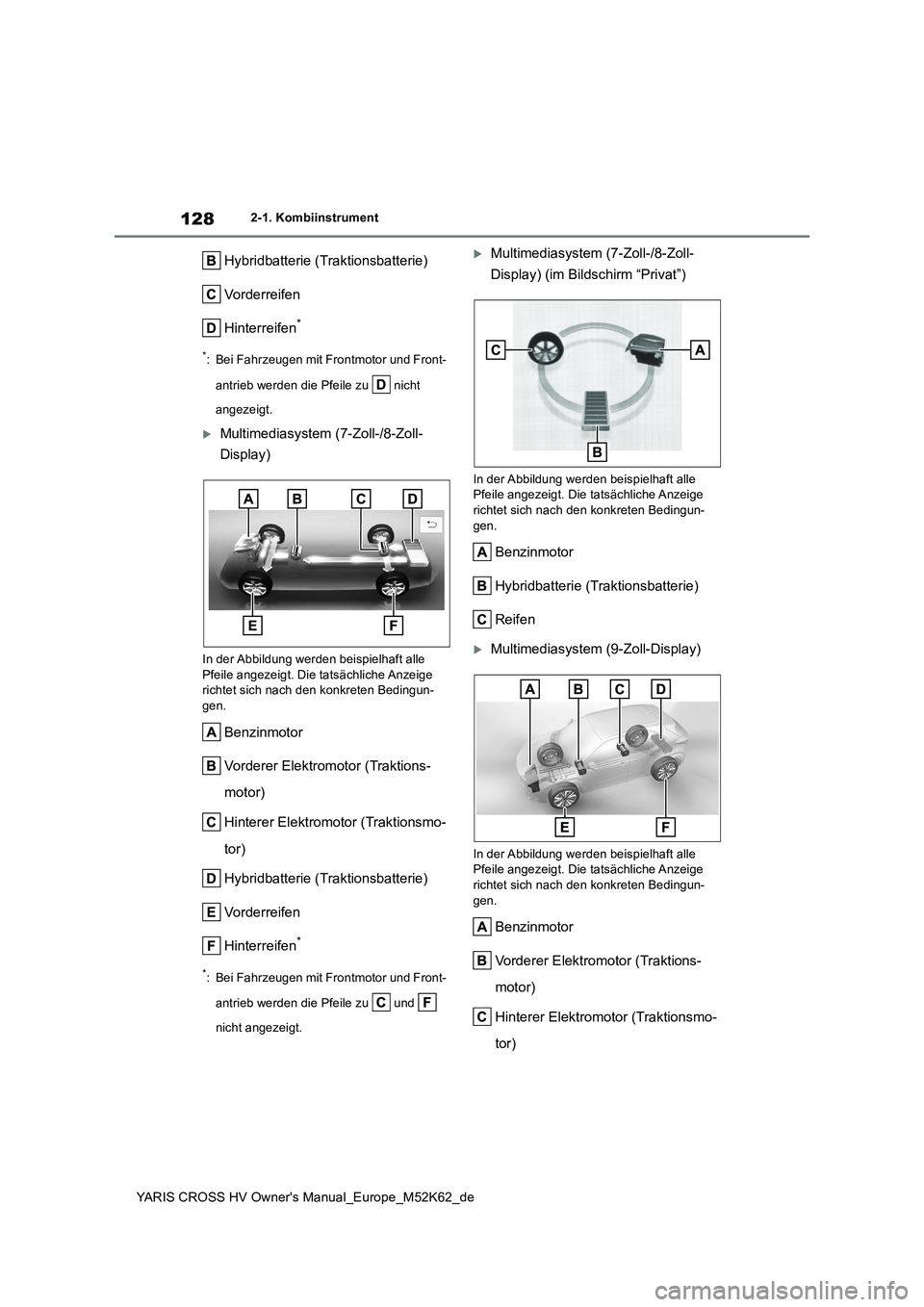

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Hybridbatterie (Traktionsbatterie)
Vorderreifen
Hinterreifen*
*: Bei Fahrzeugen mit Frontmotor und Front-
antrieb werden die Pfeile zu nicht
angezeigt.
Multimediasystem (7-Zoll-/8-Zoll-
Display)
In der Abbildung werden beispielhaft alle Pfeile angezeigt. Die tatsächliche Anzeige richtet sich nach den konkreten Bedingun-
gen.
Benzinmotor
Vorderer Elektromotor (Traktions-
motor)
Hinterer Elektromotor (Traktionsmo-
tor)
Hybridbatterie (Traktionsbatterie)
Vorderreifen
Hinterreifen*
*: Bei Fahrzeugen mit Frontmotor und Front-
antrieb werden die Pfeile zu und
nicht angezeigt.
Multimediasystem (7-Zoll-/8-Zoll-
Display) (im Bildschirm “Privat”)
In der Abbildung werden beispielhaft alle Pfeile angezeigt. Die tatsächliche Anzeige
richtet sich nach den konkreten Bedingun- gen.
Benzinmotor
Hybridbatterie (Traktionsbatterie)
Reifen
Multimediasystem (9-Zoll-Display)
In der Abbildung werden beispielhaft alle Pfeile angezeigt. Die tatsächliche Anzeige richtet sich nach den konkreten Bedingun-
gen.
Benzinmotor
Vorderer Elektromotor (Traktions-
motor)
Hinterer Elektromotor (Traktionsmo-
tor)
