TOYOTA YARIS CROSS 2021 Betriebsanleitungen (in German)

99
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

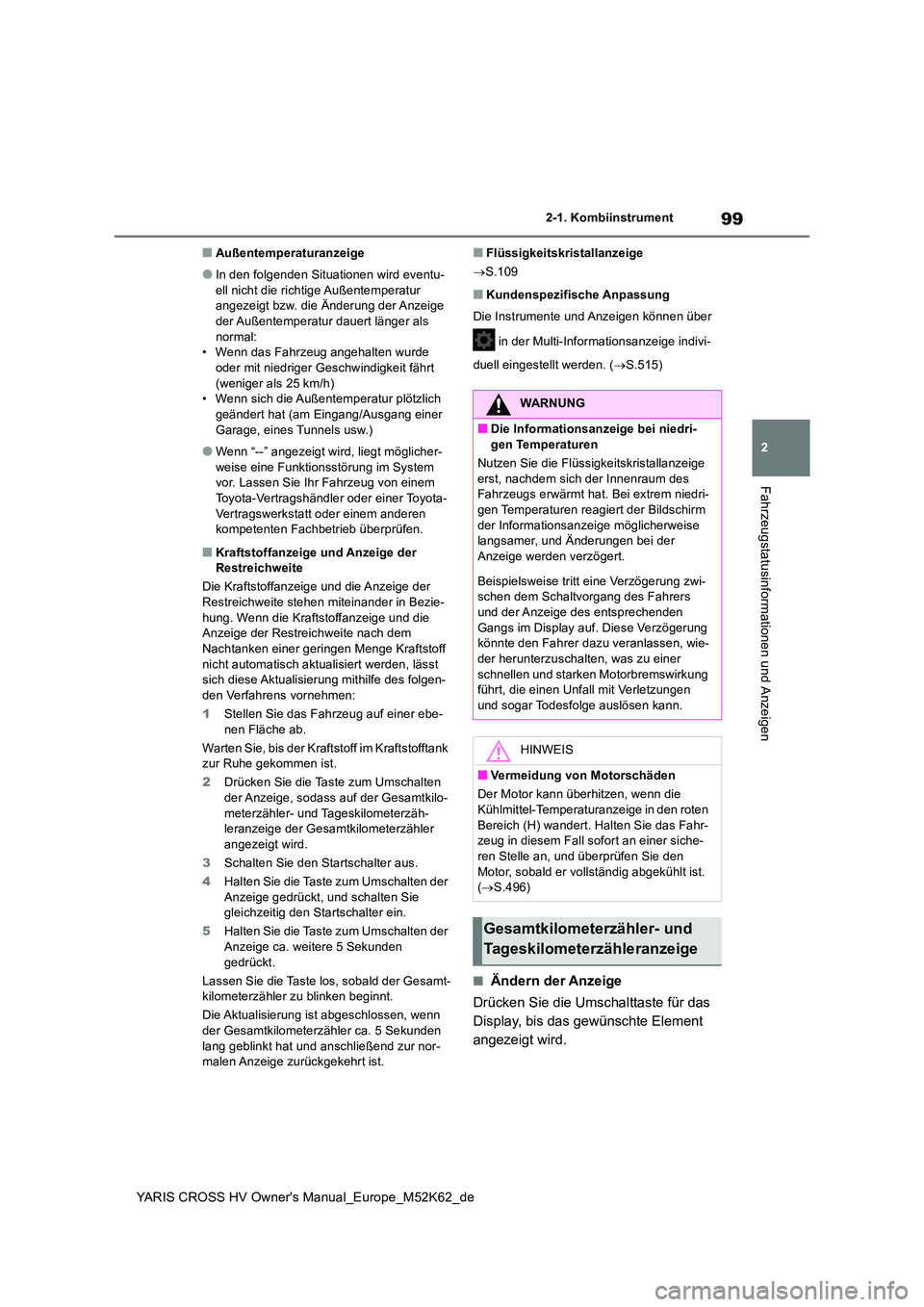

■Außentemperaturanzeige
●In den folgenden Situationen wird eventu-
ell nicht die richtige Außentemperatur angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als
normal: • Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h) • Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer
Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-
weise eine Funktionsstörung im System vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Kraftstoffanzeige und Anzeige der Restreichweite
Die Kraftstoffanzeige und die Anzeige der
Restreichweite stehen miteinander in Bezie- hung. Wenn die Kraftstoffanzeige und die Anzeige der Restreichweite nach dem
Nachtanken einer geringen Menge Kraftstoff nicht automatisch aktualisiert werden, lässt sich diese Aktualisierung mithilfe des folgen-
den Verfahrens vornehmen:
1 Stellen Sie das Fahrzeug auf einer ebe- nen Fläche ab.
Warten Sie, bis der Kraftstoff im Kraftstofftank zur Ruhe gekommen ist.
2 Drücken Sie die Taste zum Umschalten
der Anzeige, sodass auf der Gesamtkilo- meterzähler- und Tageskilometerzäh-leranzeige der Gesamtkilometerzähler
angezeigt wird.
3 Schalten Sie den Startschalter aus.
4 Halten Sie die Taste zum Umschalten der Anzeige gedrückt, und schalten Sie gleichzeitig den Startschalter ein.
5 Halten Sie die Taste zum Umschalten der
Anzeige ca. weitere 5 Sekunden gedrückt.
Lassen Sie die Taste los, sobald der Gesamt- kilometerzähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, wenn
der Gesamtkilometerzähler ca. 5 Sekunden lang geblinkt hat und anschließend zur nor-malen Anzeige zurückgekehrt ist.
■Flüssigkeitskristallanzeige
 S.109
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( S.515)
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
WARNUNG
■Die Informationsanzeige bei niedri- gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige
erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat. Bei extrem niedri-gen Temperaturen reagiert der Bildschirm
der Informationsanzei ge möglicherweise langsamer, und Änderungen bei der Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi- schen dem Schaltvorgang des Fahrers und der Anzeige des entsprechenden
Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie- der herunterzuschalten, was zu einer
schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten
Bereich (H) wandert. Halten Sie das Fahr- zeug in diesem Fall sofort an einer siche-ren Stelle an, und überprüfen Sie den
Motor, sobald er vollständig abgekühlt ist. ( S.496)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige

100
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
 Strecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Startschalter auf ON gedreht wird.
• Wenn eine Warnmeldung angezeigt wird, dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: S.401
■Einstellen der Minutenanzeige auf
“00”
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie auf oder , um
auszuwählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhrzeitanzeige
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie auf oder , um
auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder um das
zu ändernde Element zu wählen.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
Einstellen der Uhr (Fahrzeuge
ohne Multimediasystem mit 7-
Zoll-/8-Zoll-Display)

101
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Format 12 Stunden/24 Stunden
 Stunde
 Minute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Multimediasystems
eingestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Multimediasystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm für die Uhreinstellungen (Fahrzeuge mit Multimediasystem mit 7-Zoll-/8-Zoll-Display)
Falls angezeigt wird, wenn in der
Multi-Informationsanzeige ausgewählt
haben, liegt möglicherweise eine Funktions-
störung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü-
fen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.

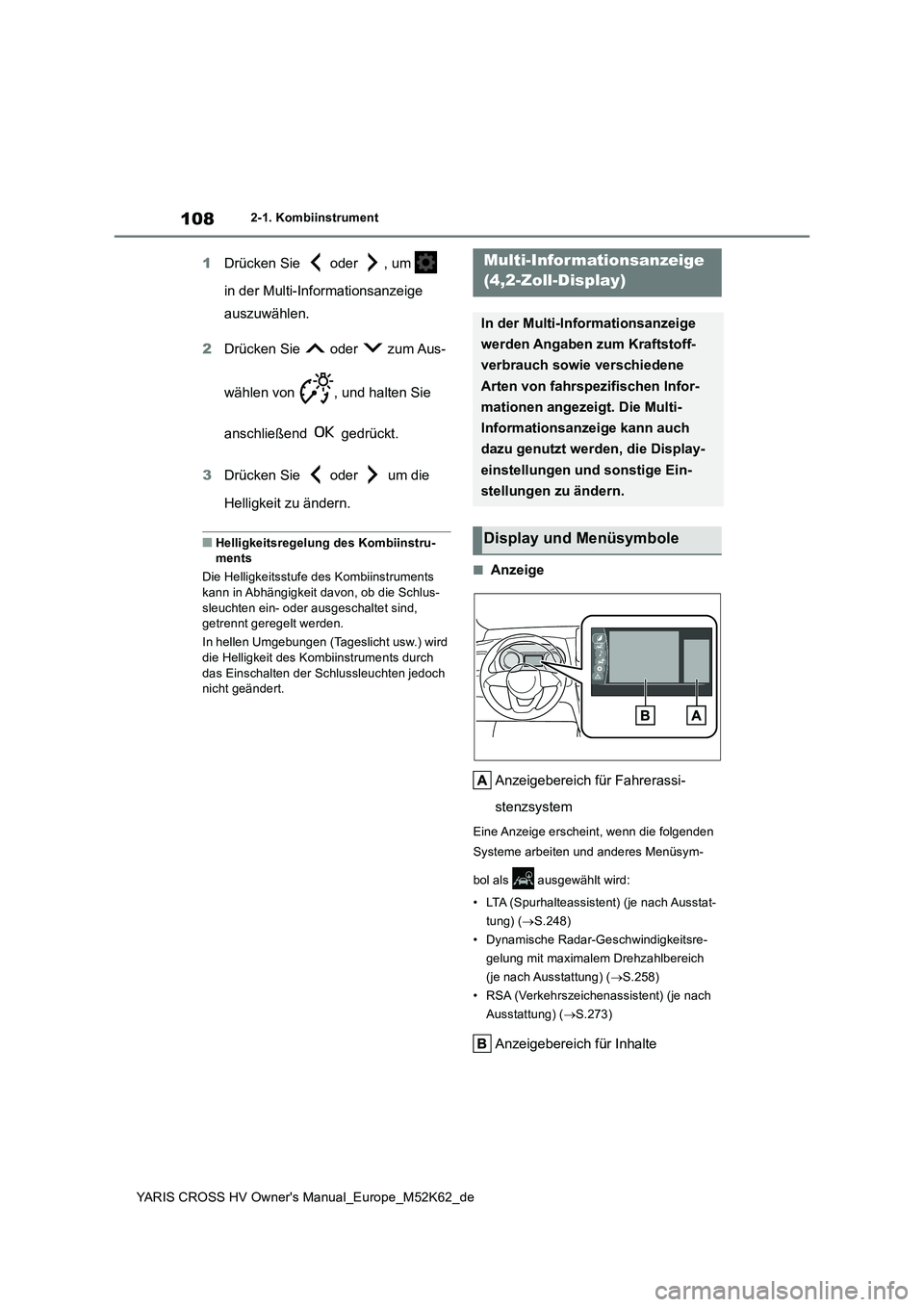

1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3 Drücken Sie oder um die
Helligkeit zu ändern.
■Helligkeitsregelung des Kombiinstru- ments
Die Helligkeitsstufe des Kombiinstruments
kann in Abhängigkeit davon, ob die Schlus- sleuchten ein- oder ausgeschaltet sind, getrennt geregelt werden.
In hellen Umgebungen (Tageslicht usw.) wird
die Helligkeit des Kombiinstruments durch das Einschalten der Schlussleuchten jedoch nicht geändert.
Einstellen der Uhr (Fahrzeuge
mit Multimediasystem mit 7-
Zoll-/8-Zoll-Display)
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

102
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument

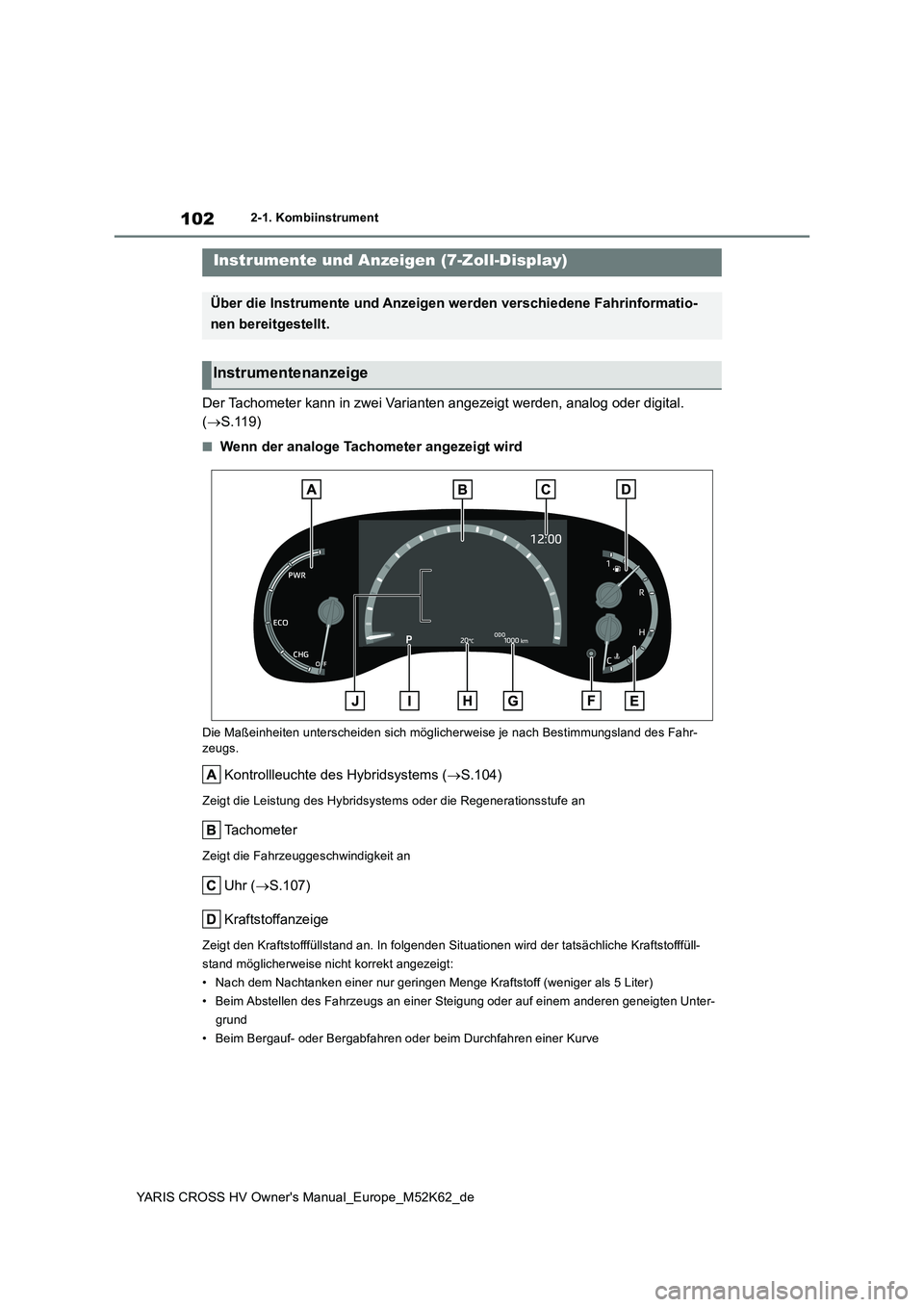

Der Tachometer kann in zwei Varianten angezeigt werden, analog oder digital.
( S.119)
■Wenn der analoge Tachometer angezeigt wird
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr-
zeugs.
Kontrollleuchte des Hybridsystems ( S.104)
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an
Uhr (S.107)
Kraftstoffanzeige
Zeigt den Kraftstofffüllstand an. In folgenden Situationen wird der tatsächliche Kraftstofffüll-
stand möglicherweise nicht korrekt angezeigt:
• Nach dem Nachtanken einer nur geringen Menge Kraftstoff (wenig er als 5 Liter)
• Beim Abstellen des Fahrzeugs an einer Steigung oder auf einem anderen geneigten Unter-
grund
• Beim Bergauf- oder Bergabfahren od er beim Durchfahren einer Kurve
Instrumente und Anzeigen (7-Zoll-Display)
Über die Instrumente und Anzeigen werden verschiedene Fahrinformatio-
nen bereitgestellt.
Instrumentenanzeige

103
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige (S.106)
Gesamtkilometerzähler- und Tageskilometerzähleranzeige ( S.106)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Schaltstellungsanzeige ( S.203)
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit ( S.115)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.463)

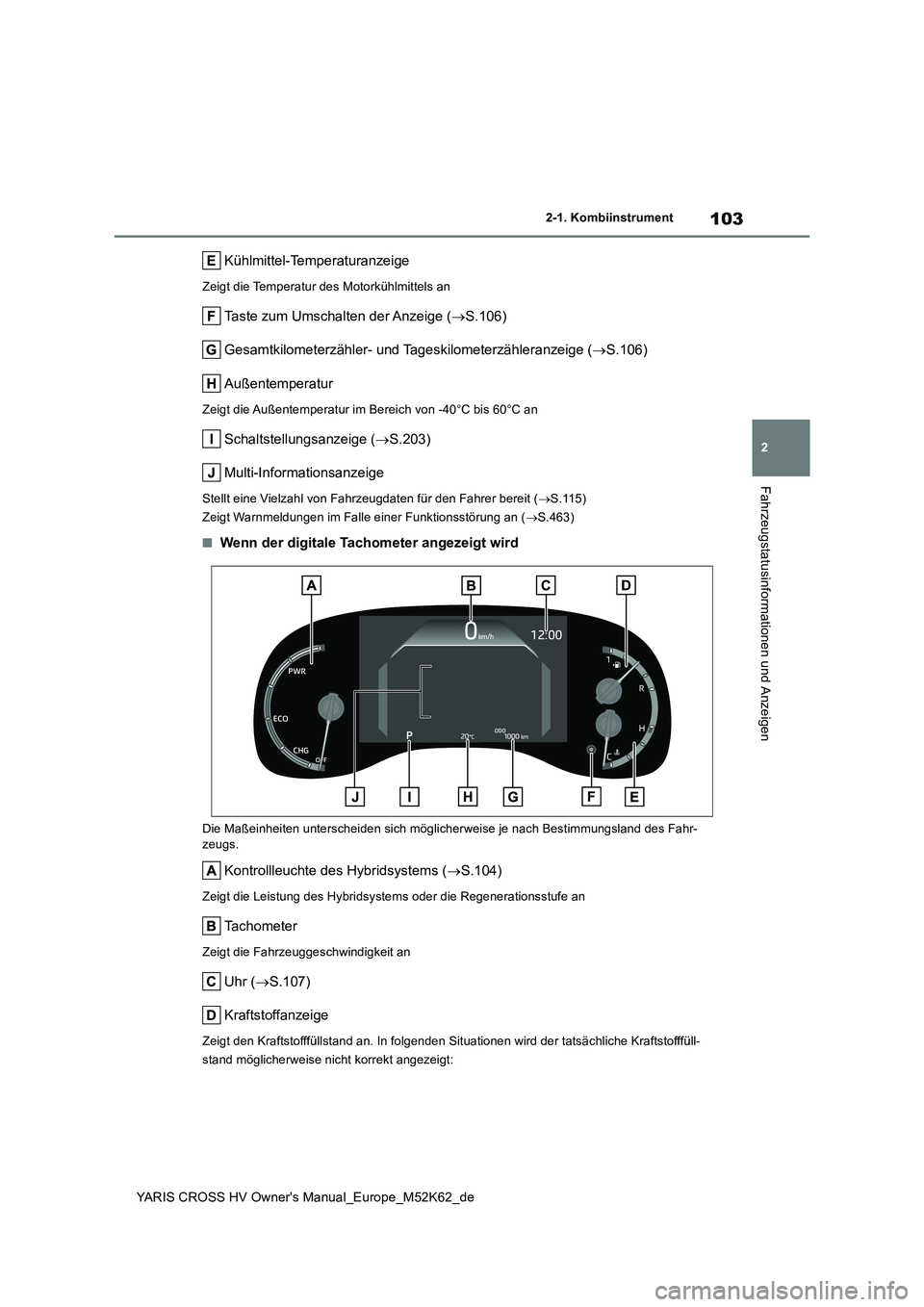

■Wenn der digitale Tachometer angezeigt wird
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr- zeugs.
Kontrollleuchte des Hybridsystems ( S.104)
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an
Uhr (S.107)
Kraftstoffanzeige
Zeigt den Kraftstofffüllstand an. In folgenden Situationen wird der tatsächliche Kraftstofffüll-
stand möglicherweise nicht korrekt angezeigt:

104
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
• Nach dem Nachtanken einer nur geringen Menge Kraftstoff (wenig er als 5 Liter)
• Beim Abstellen des Fahrzeugs an einer Steigung oder auf einem anderen geneigten Unter-
grund
• Beim Bergauf- oder Bergabfahren od er beim Durchfahren einer Kurve
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige (S.106)
Gesamtkilometerzähler- und Tageskilometerzähleranzeige ( S.106)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Schaltstellungsanzeige ( S.203)
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit ( S.115)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.463)
■Wenn der Fahrmodus geändert wird
Die Farbe der Anzeige des Drehzahlmessers
ändert sich entsprechend dem ausgewählten Fahrmodus.( S.341)
■Motordrehzahl
Bei Hybridfahrzeugen wi rd die Motordrehzahl präzise reguliert, um den Kraftstoffverbrauch
zu optimieren und die Abgase zu reduzieren. Die angezeigte Motordrehzahl kann mitunter bei gleichem Fahrbetrieb und identischen
Fahrbedingungen abweichen.

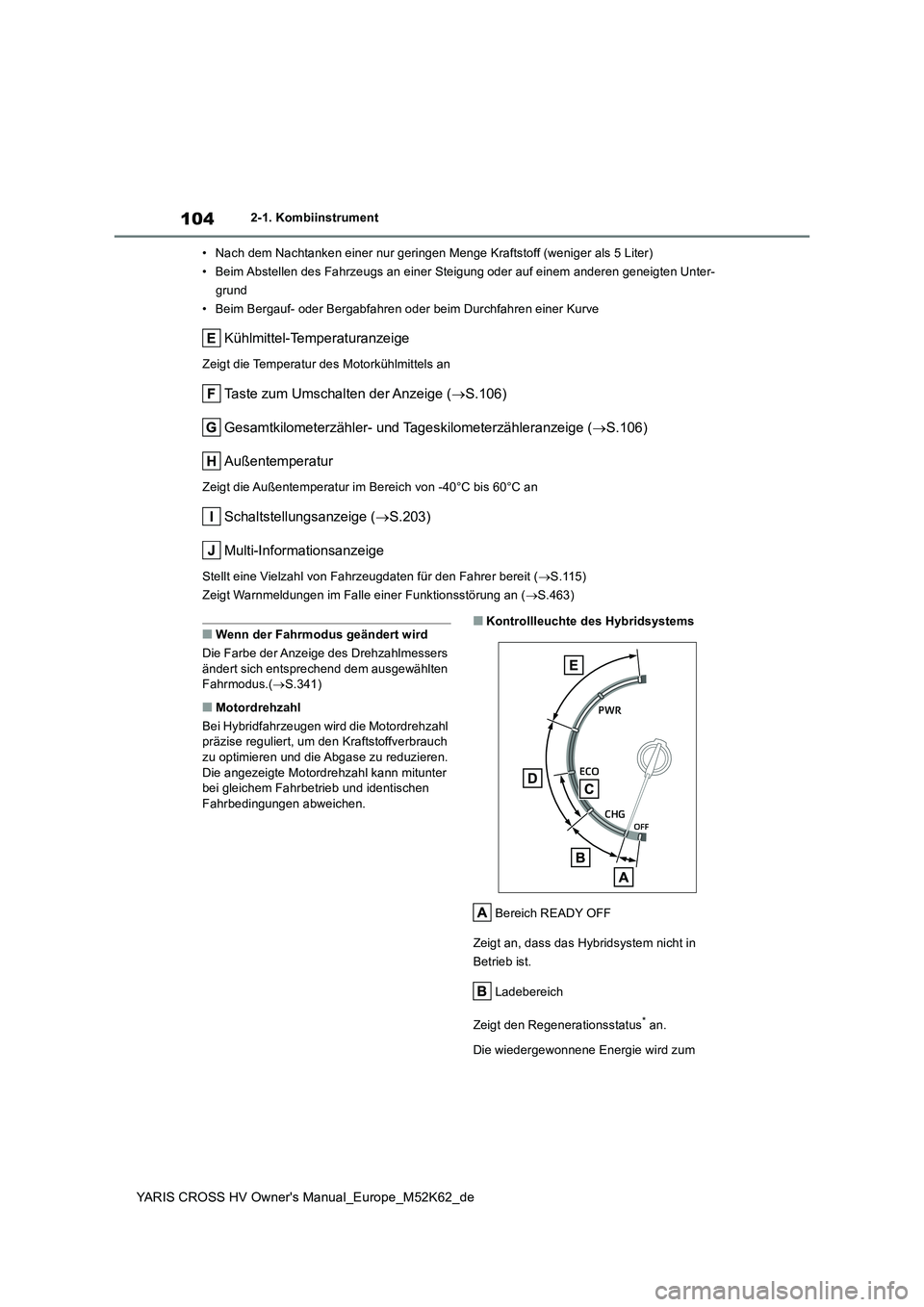

■Kontrollleuchte des Hybridsystems
Bereich READY OFF
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.
Ladebereich
Zeigt den Regenerationsstatus* an.
Die wiedergewonnene Energie wird zum

105
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

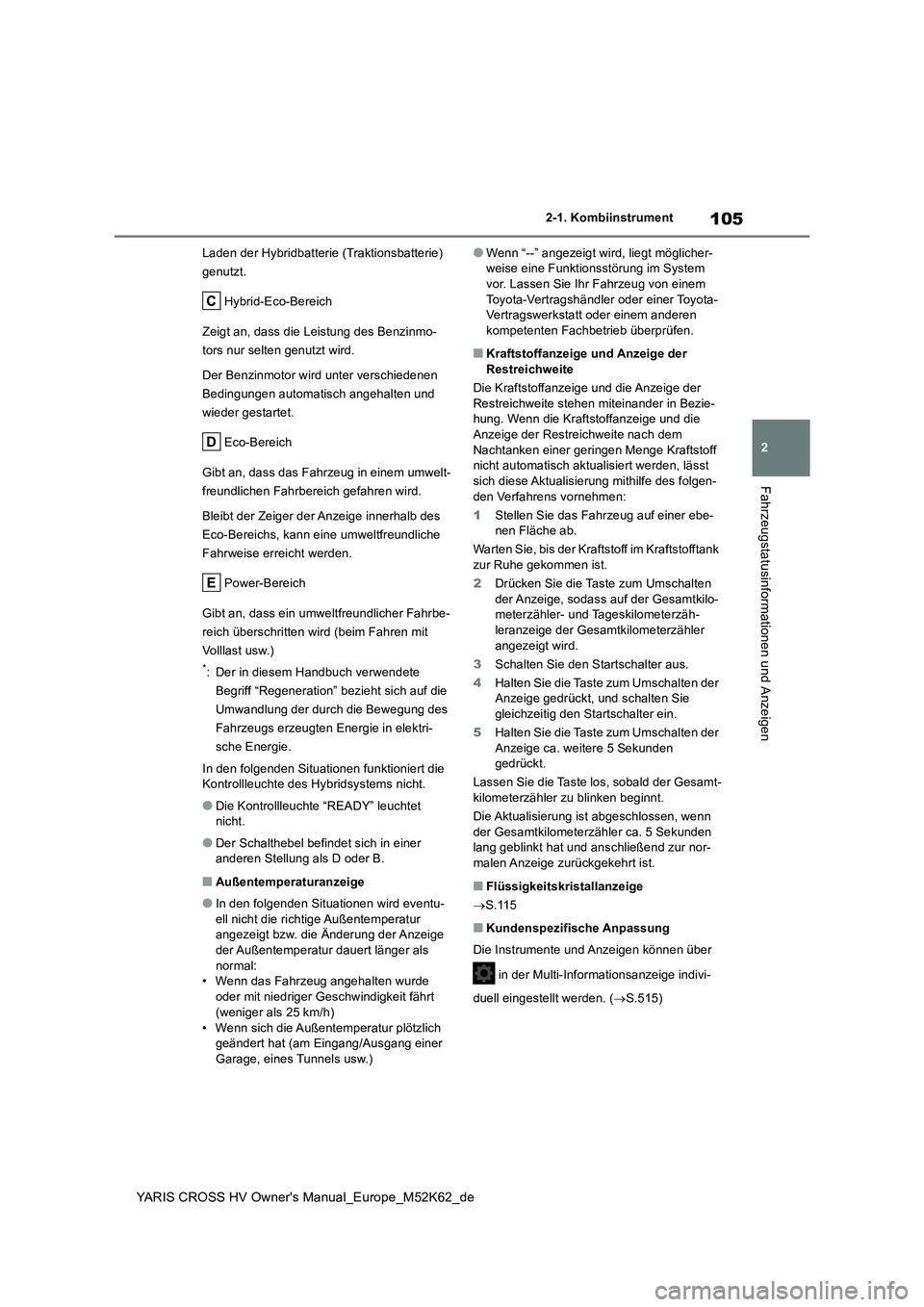

Laden der Hybridbatterie (Traktionsbatterie)
genutzt.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug in einem umwelt-
freundlichen Fahrbereich gefahren wird.
Bleibt der Zeiger der Anzeige innerhalb des
Eco-Bereichs, kann eine umweltfreundliche
Fahrweise erreicht werden.
Power-Bereich
Gibt an, dass ein umweltfreundlicher Fahrbe-
reich überschritten wird (beim Fahren mit
Volllast usw.)
*: Der in diesem Handbuch verwendete
Begriff “Regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des
Fahrzeugs erzeugten Energie in elektri-
sche Energie.
In den folgenden Situationen funktioniert die Kontrollleuchte des Hybridsystems nicht.
●Die Kontrollleuchte “READY” leuchtet nicht.
●Der Schalthebel befindet sich in einer anderen Stellung als D oder B.
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu-ell nicht die richtige Außentemperatur angezeigt bzw. die Änderung der Anzeige
der Außentemperatur dauert länger als normal:• Wenn das Fahrzeug angehalten wurde
oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-weise eine Funktionsstörung im System vor. Lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler oder einer Toyota- Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Kraftstoffanzeige und Anzeige der
Restreichweite
Die Kraftstoffanzeige und die Anzeige der Restreichweite stehen miteinander in Bezie-hung. Wenn die Kraftstoffanzeige und die
Anzeige der Restreichweite nach dem Nachtanken einer geringen Menge Kraftstoff nicht automatisch aktualisiert werden, lässt
sich diese Aktualisierung mithilfe des folgen- den Verfahrens vornehmen:
1 Stellen Sie das Fahrzeug auf einer ebe- nen Fläche ab.
Warten Sie, bis der Kraftstoff im Kraftstofftank
zur Ruhe gekommen ist.
2 Drücken Sie die Taste zum Umschalten der Anzeige, sodass auf der Gesamtkilo-meterzähler- und Tageskilometerzäh-
leranzeige der Gesamtkilometerzähler angezeigt wird.
3 Schalten Sie den Startschalter aus.
4 Halten Sie die Taste zum Umschalten der Anzeige gedrückt, und schalten Sie
gleichzeitig den Startschalter ein.
5 Halten Sie die Taste zum Umschalten der Anzeige ca. weitere 5 Sekunden gedrückt.
Lassen Sie die Taste los, sobald der Gesamt-
kilometerzähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, wenn der Gesamtkilometerzähler ca. 5 Sekunden lang geblinkt hat und anschließend zur nor-
malen Anzeige zurückgekehrt ist.
■Flüssigkeitskristallanzeige
 S.115
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( S.515)

106
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
 Strecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Startschalter auf ON gedreht wird.
• Wenn eine Warnmeldung angezeigt wird, dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: S.401
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat. Bei extrem niedri-
gen Temperaturen reagiert der Bildschirm der Informationsanzeige möglicherweise langsamer, und Änderungen bei der
Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi- schen dem Schaltvorgang des Fahrers
und der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie-
der herunterzuschalten, was zu einer schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen
und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
Der Motor kann überhitzen, wenn die
Kühlmittel-Temperaturanzeige in den roten Bereich (H) wandert. Halten Sie das Fahr-zeug in diesem Fall sofort an einer siche-
ren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist. ( S.496)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige

107
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Einstellen der Minutenanzeige auf
“00”
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhrzeitanzeige
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder um das
zu ändernde Element zu wählen.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 Format 12 Stunden/24 Stunden
 Stunde
 Minute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Multimediasystems
eingestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Multimediasystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm für die Uhreinstellungen
(Fahrzeuge mit Multimediasystem mit 7- Zoll-/8-Zoll-Display)
Falls “Uhrzeit-Einst.” angezeigt wird, wenn
Sie in der Multi-
Informationsanzeige ausgewählt haben, liegt
möglicherweise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
Einstellen der Uhr (Fahrzeuge
ohne Multimediasystem mit 7-
Zoll-/8-Zoll-Display) Einstellen der Uhr (Fahrzeuge
mit Multimedi asystem mit 7-
Zoll-/8-Zoll-Display)
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

108
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3 Drücken Sie oder um die
Helligkeit zu ändern.
■Helligkeitsregelung des Kombiinstru- ments
Die Helligkeitsstufe des Kombiinstruments
kann in Abhängigkeit davon, ob die Schlus- sleuchten ein- oder ausgeschaltet sind, getrennt geregelt werden.
In hellen Umgebungen (Tageslicht usw.) wird
die Helligkeit des Kombiinstruments durch das Einschalten der Schlussleuchten jedoch nicht geändert.
■Anzeige
Anzeigebereich für Fahrerassi-
stenzsystem
Eine Anzeige erscheint, wenn die folgenden
Systeme arbeiten und anderes Menüsym-
bol als ausgewählt wird:
• LTA (Spurhalteassistent) (je nach Ausstat-
tung) ( S.248)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich
(je nach Ausstattung) ( S.258)
• RSA (Verkehrszeichenassistent) (je nach
Ausstattung) ( S.273)
Anzeigebereich für Inhalte
Multi-Informationsanzeige
(4,2-Zoll-Display)
In der Multi-Informationsanzeige
werden Angaben zum Kraftstoff-
verbrauch sowie verschiedene
Arten von fahrspezifischen Infor-
mationen angezeigt. Die Multi-
Informationsanzeige kann auch
dazu genutzt werden, die Display-
einstellungen und sonstige Ein-
stellungen zu ändern.
Display und Menüsymbole
