TOYOTA YARIS CROSS 2021 Bruksanvisningar (in Swedish)

VARNING!
Toyota Safety Sense
Toyota Safety System är avsett att
bidra till säker körning. Det är avsett att
mildra stöten för de åkande och
fordonet om en kollision skulle inträffa,
eller assistera föraren under normala
körförhållanden.
Eftersom systemets
avkänningskapacitet och
styrfunktioner har begränsningar ska
man inte förlita sig för mycket på
systemet. Föraren är alltid ansvarig att
vara uppmärksam på omgivningen runt
bilen och körsäkerheten.
Sensorer
Två typer av sensorer som är placerade
bakom frontgrill och vindruta känner av
information som är nödvändig för
körstödssystemens funktion.
ARadarsensor
BFrontkamera
VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande
säkerhetsanvisningar. Annars kommer
radarsensorn inte att fungera på rätt
sätt, vilket kan leda till en olycka med
svåra eller livshotande skador som
följd.
• Håll alltid radarsensorn och skyddet
till radarsensorn rena.
VARNING!(Fortsättning)
ARadarsensor
BRadarsensorns skydd
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc, ska
de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk trasa
för att undvika att de skadas.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller den
omgivande ytan för hårda stötar. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorns skydd får modifieras
eller lackas.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut.
– Vid byte av främre stötfångaren
4.5 Använda körstödssystemen
179
4
Körning

VARNING!(Fortsättning)

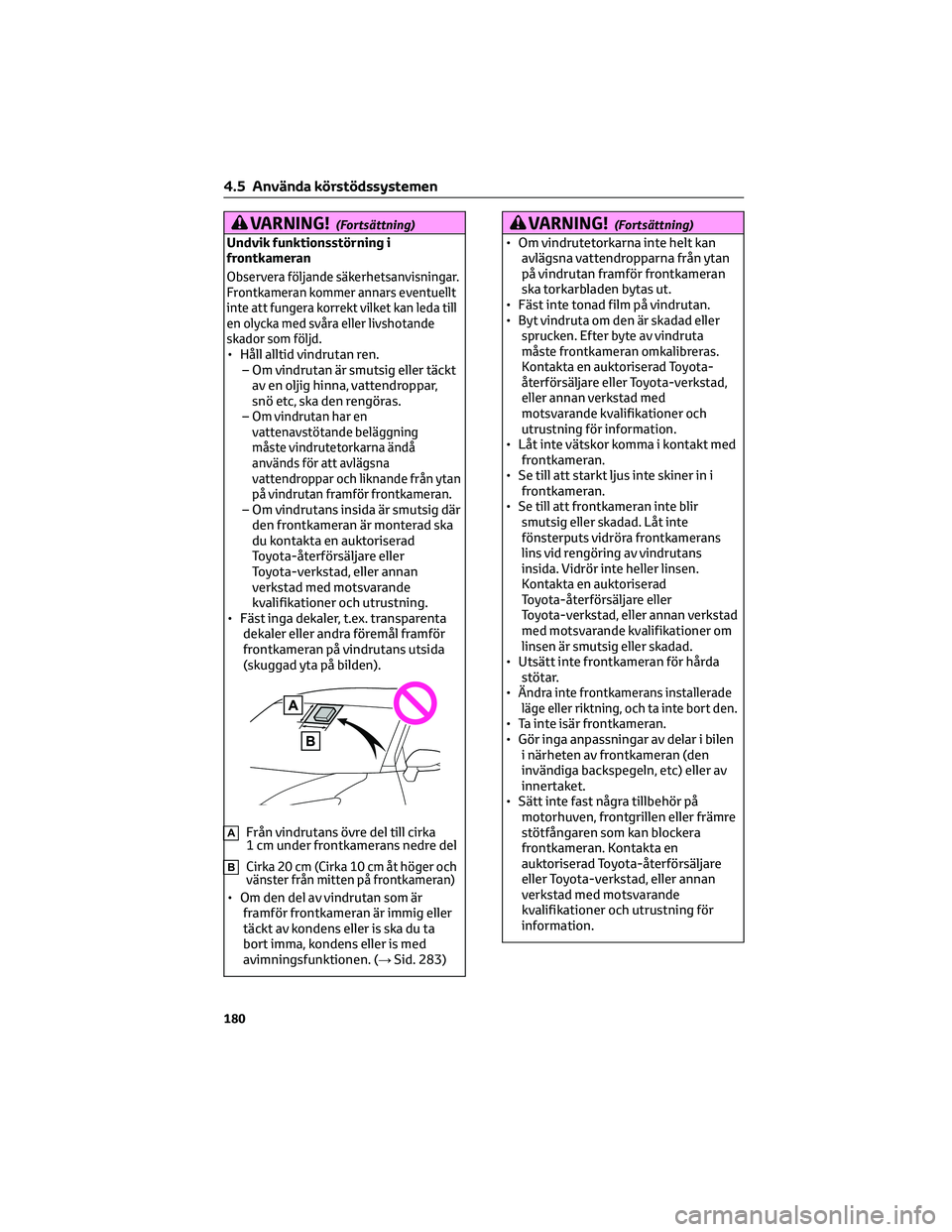

Undvik funktionsstörning i
frontkameran
Observera följande säkerhetsanvisningar.
Frontkameran kommer annars eventuellt
inte att fungera korrekt vilket kan leda till
en olycka med svåra eller livshotande
skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar,
snö etc, ska den rengöras.
–
Om vindrutan har en
vattenavstötande beläggning
måste vindrutetorkarna ändå
används för att avlägsna
vattendroppar och liknande från ytan
på vindrutan framför frontkameran.
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
AFrån vindrutans övre del till cirka
1 cm under frontkamerans nedre del
BCirka 20 cm (Cirka 10 cm åt höger och
vänster från mitten på frontkameran)
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta
bort imma, kondens eller is med
avimningsfunktionen. (→Sid. 283)
VARNING!(Fortsättning)
• Om vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
•
Byt vindruta om den är skadad eller
sprucken. Efter byte av vindruta
måste frontkameran omkalibreras.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning för information.
• Låt inte vätskor komma i kontakt med
frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
•
Se till att frontkameran inte blir
smutsig eller skadad. Låt inte
fönsterputs vidröra frontkamerans
lins vid rengöring av vindrutans
insida. Vidrör inte heller linsen.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer om
linsen är smutsig eller skadad.
• Utsätt inte frontkameran för hårda
stötar.
•
Ändra inte frontkamerans installerade
läge eller riktning, och ta inte bort den.
• Ta inte isär frontkameran.
• Gör inga anpassningar av delar i bilen
i närheten av frontkameran (den
invändiga backspegeln, etc) eller av
innertaket.
• Sätt inte fast några tillbehör på
motorhuven, frontgrillen eller främre
stötfångaren som kan blockera
frontkameran. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
4.5 Använda körstödssystemen
180

VARNING!(Fortsättning)
• Om en surfbräda eller annat långt
föremål placeras på taket, ska du se
till att frontkameran inte blockeras.
• Modifiera inte strålkastarna eller
annan belysning.
Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen i följande situationer. När normala
driftsförhållanden detekteras försvinner meddelandet och systemet blir klart att
använda.
Om meddelandet inte försvinner: Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Situation Åtgärder
När området kring kameran är täckt av smuts,
fukt (immig, täckt med kondens, is etc) eller
annat främmande materialSmuts och annat som har fastnat ska
avlägsnas med vindrutetorkaren och A/C-
funktionen. (→Sid. 283)
När temperaturen runt frontkameran över-
skrider driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljöOm frontkameran är het, t.ex. efter att bilen
har varit parkerad i solen, ska du använda
luftkonditioneringen för att sänka tempera-
turen runt frontkameran.
Om ett solskydd användes när bilen var par-
kerad kan solskenet reflekteras från solskyd-
dets yta, beroende på typ av solskydd, och
orsaka alltför hög temperatur i främre
kameran.
Om främre kameran är kall, t.ex. efter att bilen
har varit parkerad i extremt kall miljö, ska du
använda luftkonditioneringen för att höja
temperaturen kring främre kameran.
Ytan framför frontkameran är skymd, t.ex. om
motorhuven är öppen eller en dekal är fäst på
delen av vindrutan som är framför frontka-
meran.Stäng motorhuven, ta bort dekalen etc,
för att avlägsna blockeringen.
När "Pre-Collision System Radar In Self
Calibration Unavailable See Owner’s Manual"
visas.Kontrollera om något har fastnat på radar-
sensorn och radarsensorskyddet. Ta i så fall
bort det.
• I följande situationer, om situationen har förändrats (eller om bilen har körts en stund)
och normala driftsförutsättningar detekteras försvinner meddelandet och systemet
fungerar igen.
4.5 Använda körstödssystemen
181
4
Körning

Om meddelandet inte försvinner:
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
– När temperaturen runt
radarsensorn överskrider
driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om främre kameran inte kan
detektera föremål framför bilen,
t.ex. vid körning i mörker, snö eller
dimma, eller om starkt ljus skiner in i
främre kameran
– Beroende på förhållanden i bilens
omgivning kan radarn bedöma att
det närliggande området inte kan
detekteras på rätt sätt. I så fall visas
"Pre-Collision System Unavailable
See Owner’s Manual".
Certifieringar för Toyota Safety Sense
→Sid. 5094.5.2 PCS (Aktivt
krockskyddssystem)*
*: I förekommande fall
Det aktiva krockskyddssystemet
använder radarsensor och frontkamera
för att känna av föremål (→Sid. 182)
framför din bil. När systemet bedömer att
sannolikheten av en frontalkrock med ett
föremål är hög uppmanas föraren av en
varning att göra en undanmanöver. Det
potentiella bromstrycket ökas för att
hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av
en frontalkrock med ett föremål är
extremt hög ansätts bromsarna
automatiskt för att bidra till att en
kollision undviks eller till att minska
stöten vid kollisionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och
avståndsinställningen för varningen kan
ändras. (→Sid. 186)

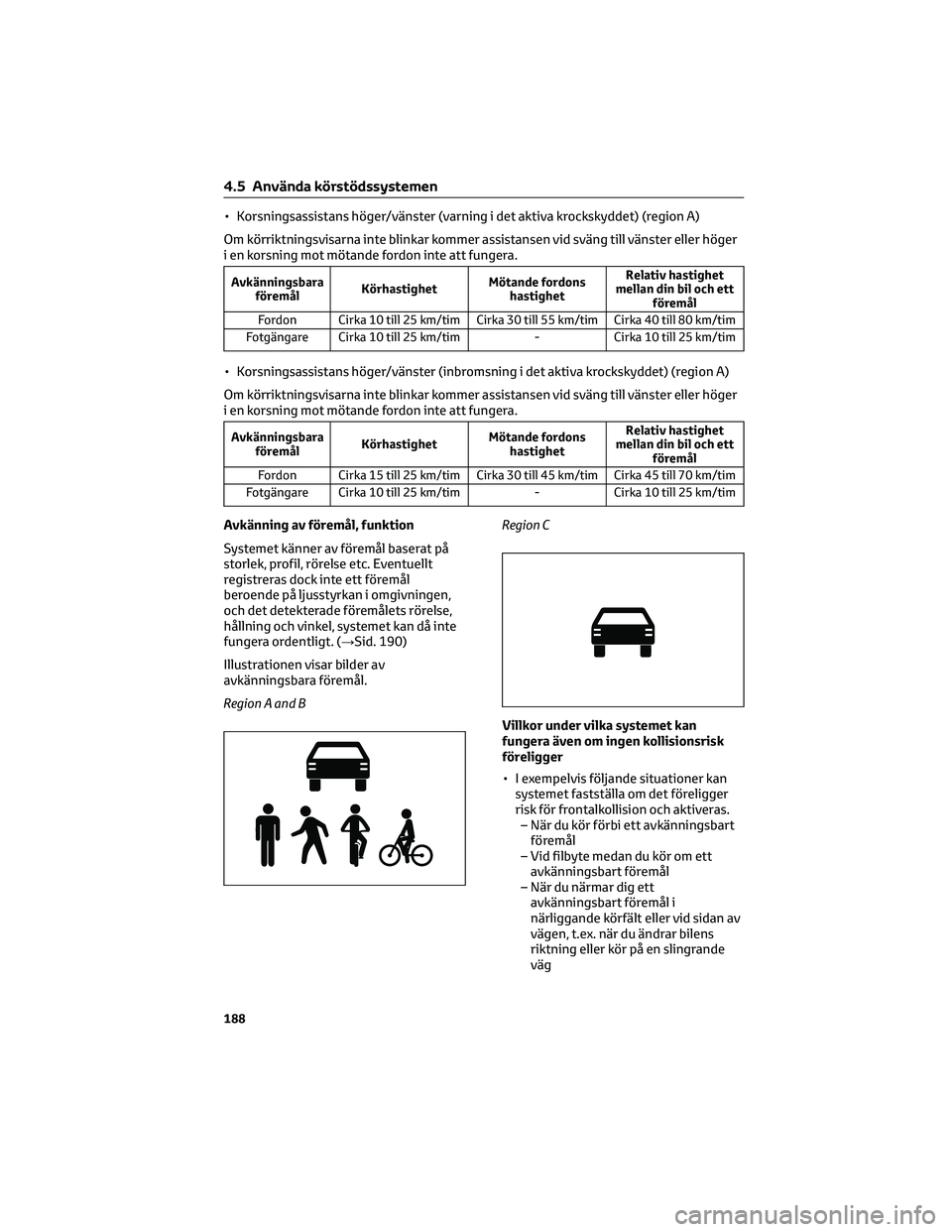

Avkänningsbara föremål och funktionens tillgänglighet
Systemet kan detektera följande (Föremål som kan detekteras beror på funktionen.):
RegionerAvkänningsbara
föremålFunktionstillgänglighet Länder/områden
A■Fordon
■Cyklister
■FotgängareVarningen i det aktiva
krockskyddet, bromsassis-
tansen i det aktiva krock-
skyddet, inbromsning i det
aktiva krockskyddet, styras-
sistans i nödsituation och
korsningsassistans höger/
vänster är tillgängligaGäller ej Azerbadjan,
Colombia, Ecuador och
Georgien
BVarning i det aktiva krock-
skyddet, bromsassistans i
det aktiva krockskyddet och
inbromsning i det aktiva
krockskyddet är tillgängligaColombia och Ecuador
C Fordon Azerbadjan, Georgien
Länderna och områdena för respektive region i tabellen var gällande i september 2021.
Beroende på när bilen såldes kan dock länderna och områdena i respektive region variera.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för information.
4.5 Använda körstödssystemen
182

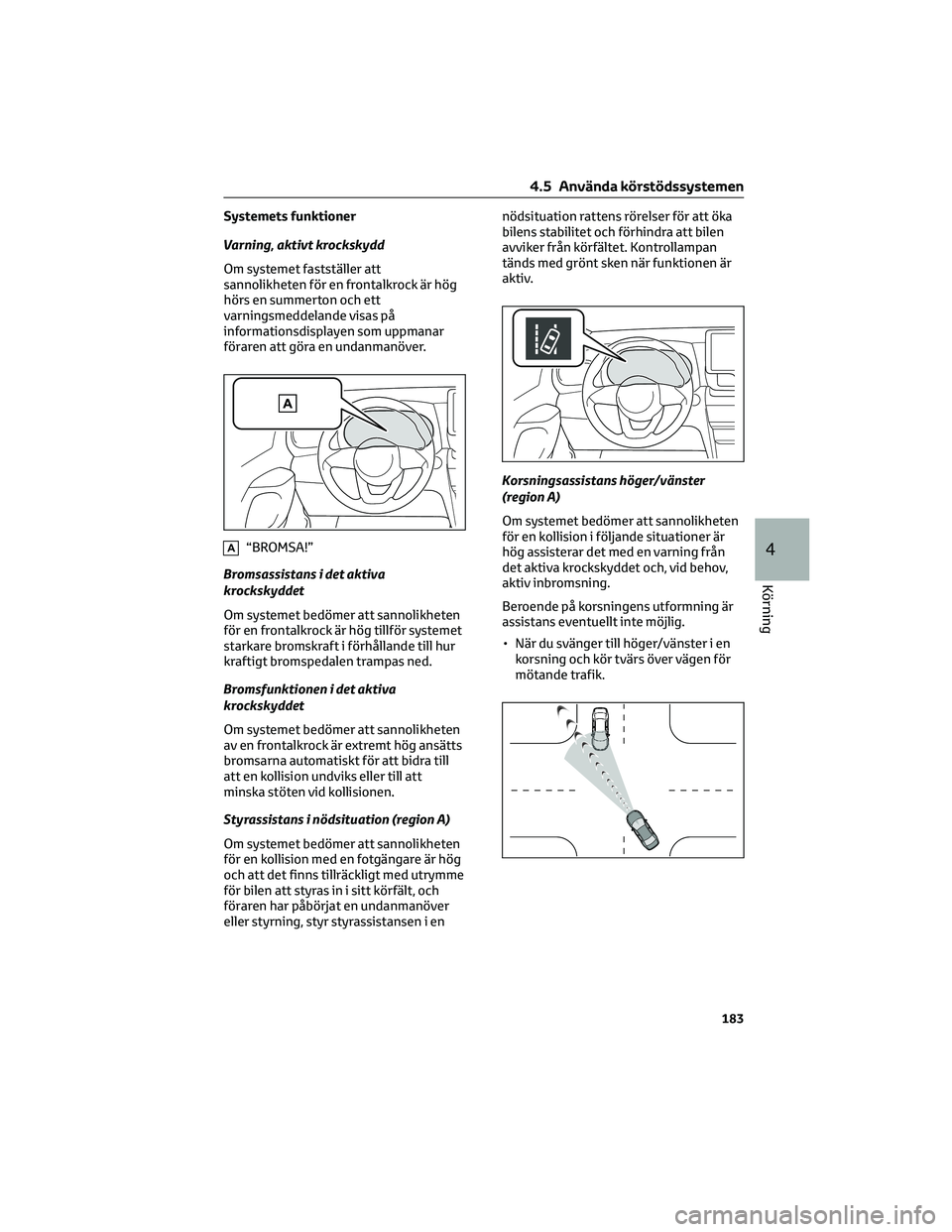

Systemets funktioner
Varning, aktivt krockskydd
Om systemet fastställer att
sannolikheten för en frontalkrock är hög
hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som uppmanar
föraren att göra en undanmanöver.
A“BROMSA!”
Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
av en frontalkrock är extremt hög ansätts
bromsarna automatiskt för att bidra till
att en kollision undviks eller till att
minska stöten vid kollisionen.
Styrassistans i nödsituation (region A)
Om systemet bedömer att sannolikheten
för en kollision med en fotgängare är hög
och att det finns tillräckligt med utrymme
för bilen att styras in i sitt körfält, och
föraren har påbörjat en undanmanöver
eller styrning, styr styrassistansen i ennödsituation rattens rörelser för att öka
bilens stabilitet och förhindra att bilen
avviker från körfältet. Kontrollampan
tänds med grönt sken när funktionen är
aktiv.
Korsningsassistans höger/vänster
(region A)
Om systemet bedömer att sannolikheten
för en kollision i följande situationer är
hög assisterar det med en varning från
det aktiva krockskyddet och, vid behov,
aktiv inbromsning.
Beroende på korsningens utformning är
assistans eventuellt inte möjlig.
• När du svänger till höger/vänster i en
korsning och kör tvärs över vägen för
mötande trafik.
4.5 Använda körstödssystemen
183
4
Körning

• En fotgängare detekteras i riktning
framåt när du svänger åt höger/
vänster och bedöms komma i vägen
för din bil (cyklister detekteras inte.)
VARNING!
Begränsningar i det aktiva
krockskyddet
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid på
ett säkert sätt, och se till att ha
uppsikt över omgivningen. Det
aktiva krockskyddet får aldrig
användas istället för normal
bromsansättning under några som
helst omständigheter. Systemet
förhindrar inte kollisioner och
minskar inte kollisionsskadorna i alla
situationer. Man får inte i alltför hög
grad förlita sig på detta system.
Underlåtenhet att följa dessa
anvisningar kan leda till olyckor med
dödsfall eller allvarliga personskador
som följd.
• Systemet är utformat för att bidra till
att undvika kollisioner eller bidra till
att minska kollisionskraften, men då
dess kapacitet kan variera beroende
på olika faktorer så kan eventuellt
inte alltid samma effektivitet
uppnås. Läs noga igenom följande
villkor. Förlita dig inte för mycket på
systemet och kör alltid försiktigt.
– Förhållanden när systemet kan
aktiveras även om ingen
kollisionsrisk föreligger:→Sid. 188
VARNING!(Fortsättning)
– Förhållanden när systemet
eventuellt inte fungerar på rätt
sätt:→Sid. 190
• Försök inte att själv testa det aktiva
krockskyddet. Beroende på
föremålen som används för tester
(provdockor, föremål i kartong som
ska föreställa detekterbara föremål,
etc.), kommer systemet eventuellt
inte att fungera på rätt sätt vilket
kan leda till en olycka.
Bromsfunktionen i det aktiva
krockskyddet
• Om bromsfunktionen i det aktiva
krockskyddet är aktiverad ansätts
bromsarna med stor kraft.
• Om bilen stannas på grund av
bromsfunktionen i det aktiva
bromsskyddet avbryts
bromsfunktionen i det aktiva
bromsskyddet när bilen varit
stillastående i ca 2 sekunder. Trampa
ned bromspedalen efter behov.
• Bromsfunktionen i det aktiva
krockskyddet fungerar eventuellt
inte om vissa åtgärder utförs av
föraren. Om gaspedalen trampas ned
hårt eller om ratten vrids bedömer
systemet eventuellt att föraren gör
en undanmanöver och vilket
möjligen hindrar att
bromsfunktionen i det aktiva
krockskyddet aktiveras.
• I vissa situationer medan
bromsfunktionen i det aktiva
krockskyddet är aktivt kan den
stängas av om gaspedalen trampas
ned hårt eller om ratten vrids och
systemet bedömer att föraren gör en
undanmanöver.
• Om bromspedalen är nedtrampad
fastställer systemet eventuellt att
föraren gör en undanmanöver och
kan då senarelägga aktiveringen av
bromsfunktionen i det aktiva
krockskyddet.
4.5 Använda körstödssystemen
184

VARNING!(Fortsättning)
Styrassistans vid kollisionsrisk
(region A)
• Styrassistansen vid kollisionsrisk
stängs av när systemet bedömer att
körfilsvarningen är avslutad.
• Styrassistans vid kollisionsrisk
aktiveras eventuellt inte, eller kan
stängas av, i följande fall när
systemet bedömer att föraren vidtar
åtgärder.
– Om gaspedalen trampas ned hårt,
ratten vrids häftigt, bromspedalen
trampas ned eller blinkersspaken
används. I så fall kan systemet
bedöma att föraren gör en
undanmanöver och
styrassistansen vid kollisionsrisk
aktiveras eventuellt inte.
– I vissa situationer, medan
styrassistansen vid kollisionsrisk
är aktiv, kan den stängas av om
gaspedalen trampas ned hårt,
ratten vrids häftigt eller
bromspedalen trampas ned och
systemet bedömer att föraren gör
en undanmanöver.
– När styrassistansen vid
kollisionsrisk är aktiv, om du håller
hårt i ratten eller vrider den i
motsatt riktning till vilken
systemet genererar vridmoment
kan funktionen stängas av.
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det eventuellt
inte fungerar ordentligt, vilket kan leda
till en olycka som medför svåra eller
livshotande skador:
• När bilen bogseras
• När bilen bogserar en annan bil
• När bilen transporteras via lastbil,
båt, tåg eller liknande
transportmedel
VARNING!(Fortsättning)
• När bilen hissas upp på en lyft
med hybridsystemet igång och
hjulen kan rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för
hastighetsmätare, eller vid
användning av hjulbalansering
• När den främre stötdämparen eller
kylargrillen utsätts för en kraftig stöt
på grund av en olycka eller annat
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Vid sportkörning eller
terrängkörning
• När däcken inte är ordentligt
pumpade
• När däcken är mycket slitna
• När däck av annan storlek än den
angivna används
• När snökedjor används
• När ett kompaktreservdäck eller
punkteringsreparationssats används
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
4.5 Använda körstödssystemen
185
4
Körning

Ändra inställningar för det aktiva
krockskyddssystemet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 404) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
A"Pre-Collision System Off"
Ändra tidsinställning för varningen i det
aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
(→sid. 404) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det aktiva
krockskyddet inaktiveras och
återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)Region A: Om avståndsinställningen i det
aktiva krockskyddet ändras kommer även
den aktiva styrassistansens
avståndsinställning att ändras på
motsvarande sätt.
Om sen inställning väljs kommer den
aktiva styrassistansen inte att aktiveras i
en nödsituation.
1. Tidig
2. Medel
Detta är standardinställningen.
3. Sen
4.5 Använda körstödssystemen
186

Driftsvillkor för respektive funktion i det aktiva krockskyddet
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en
frontalkrock med ett detekterat föremål är hög. Systemet fungerar eventuellt inte i
följande situationer:
– Om en batterikabel till 12-voltsbatteriet har kopplas bort och kopplats in igen och
om bilen sedan inte har körts under en viss tid
– Om väljarspaken är i läge R
– Om indikeringslampan VSC OFF tänds (endast varningsfunktionen i det aktiva
krockskyddet är aktiv)
Hastigheter och avstängning av respektive funktion listas nedan.
• Varning, aktivt krockskydd
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Region A och B: Cyklister och
fotgängareCirka 10 till 80 km/tim Cirka 10 till 80 km/tim
• Bromsassistans i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 30 till 180 km/tim Cirka 30 till 180 km/tim
Region A och B: Cyklister och
fotgängareCirka 30 till 80 km/tim Cirka 30 till 80 km/tim
• Bromsfunktionen i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Region A och B: Cyklister och
fotgängareCirka 10 till 80 km/tim Cirka 10 till 80 km/tim
Om något av följande uppstår medan bromsfunktionen i det aktiva krockskyddet är aktiv
kommer den att stängas av:
– Gaspedalen trampas ner hårt.
– Ratten vrids kraftigt eller plötsligt.
• Styrassistans i nödsituation (region A)
När körriktningsvisarna blinkar aktiveras inte den aktiva styrassistansen i en
nödsituation.
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fotgängare Cirka 40 till 80 km/tim Cirka 40 till 80 km/tim
När styrassistansen i en nödsituation är aktiv så inaktiveras den om något av följande
inträffar:
– Gaspedalen trampas ned hårt.
– Ratten vrids kraftigt eller plötsligt.
– Bromspedalen är nedtrampad.
4.5 Använda körstödssystemen
187
4
Körning

• Korsningsassistans höger/vänster (varning i det aktiva krockskyddet) (region A)
Om körriktningsvisarna inte blinkar kommer assistansen vid sväng till vänster eller höger
i en korsning mot mötande fordon inte att fungera.
Avkänningsbara
föremålKörhastighetMötande fordons
hastighetRelativ hastighet
mellan din bil och ett
föremål
Fordon Cirka 10 till 25 km/tim Cirka 30 till 55 km/tim Cirka 40 till 80 km/tim
Fotgängare Cirka 10 till 25 km/tim - Cirka 10 till 25 km/tim
• Korsningsassistans höger/vänster (inbromsning i det aktiva krockskyddet) (region A)
Om körriktningsvisarna inte blinkar kommer assistansen vid sväng till vänster eller höger
i en korsning mot mötande fordon inte att fungera.
Avkänningsbara
föremålKörhastighetMötande fordons
hastighetRelativ hastighet
mellan din bil och ett
föremål
Fordon Cirka 15 till 25 km/tim Cirka 30 till 45 km/tim Cirka 45 till 70 km/tim
Fotgängare Cirka 10 till 25 km/tim - Cirka 10 till 25 km/tim
Avkänning av föremål, funktion
Systemet känner av föremål baserat på
storlek, profil, rörelse etc. Eventuellt
registreras dock inte ett föremål
beroende på ljusstyrkan i omgivningen,
och det detekterade föremålets rörelse,
hållning och vinkel, systemet kan då inte
fungera ordentligt. (→Sid. 190)
Illustrationen visar bilder av
avkänningsbara föremål.
Region A and BRegion C
Villkor under vilka systemet kan
fungera även om ingen kollisionsrisk
föreligger
• I exempelvis följande situationer kan
systemet fastställa om det föreligger
risk för frontalkollision och aktiveras.
– När du kör förbi ett avkänningsbart
föremål
– Vid filbyte medan du kör om ett
avkänningsbart föremål
– När du närmar dig ett
avkänningsbart föremål i
närliggande körfält eller vid sidan av
vägen, t.ex. när du ändrar bilens
riktning eller kör på en slingrande
väg
4.5 Använda körstödssystemen
188
