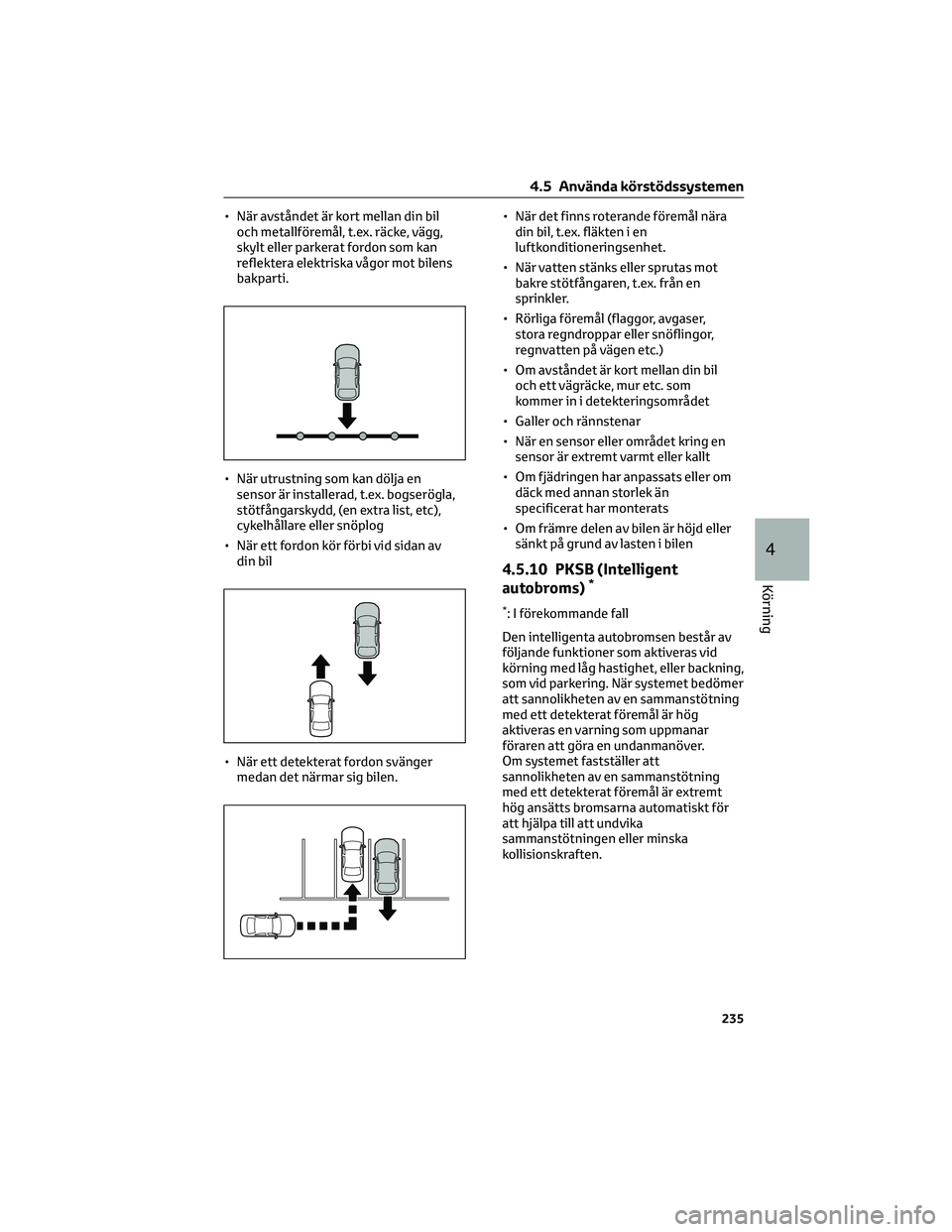

• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• När utrustning som kan dölja en
sensor är installerad, t.ex. bogserögla,
stötfångarskydd, (en extra list, etc),
cykelhållare eller snöplog
• När ett fordon kör förbi vid sidan av
din bil
• När ett detekterat fordon svänger
medan det närmar sig bilen.• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• Om fjädringen har anpassats eller om
däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
4.5.10 PKSB (Intelligent
autobroms)*
*: I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål är hög
aktiveras en varning som uppmanar
föraren att göra en undanmanöver.
Om systemet fastställer att
sannolikheten av en sammanstötning
med ett detekterat föremål är extremt
hög ansätts bromsarna automatiskt för
att hjälpa till att undvika
sammanstötningen eller minska
kollisionskraften.
4.5 Använda körstödssystemen
235
4
Körning

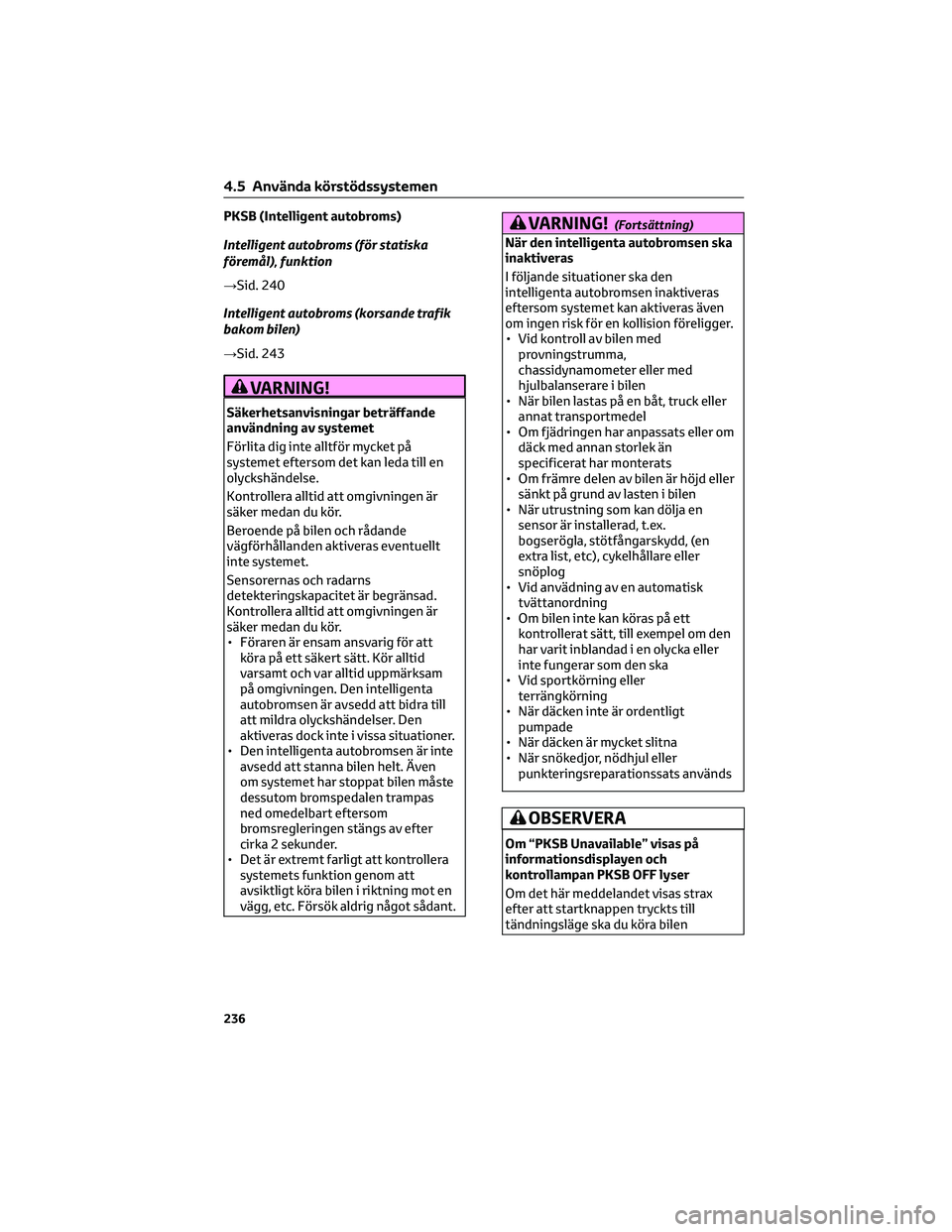

PKSB (Intelligent autobroms)
Intelligent autobroms (för statiska
föremål), funktion
→Sid. 240
Intelligent autobroms (korsande trafik
bakom bilen)
→Sid. 243
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid att omgivningen är
säker medan du kör.
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
VARNING!(Fortsättning)
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har anpassats eller om
däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Vid sportkörning eller
terrängkörning
• När däcken inte är ordentligt
pumpade
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
punkteringsreparationssats används
OBSERVERA
Om “PKSB Unavailable” visas på
informationsdisplayen och
kontrollampan PKSB OFF lyser
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen
4.5 Använda körstödssystemen
236

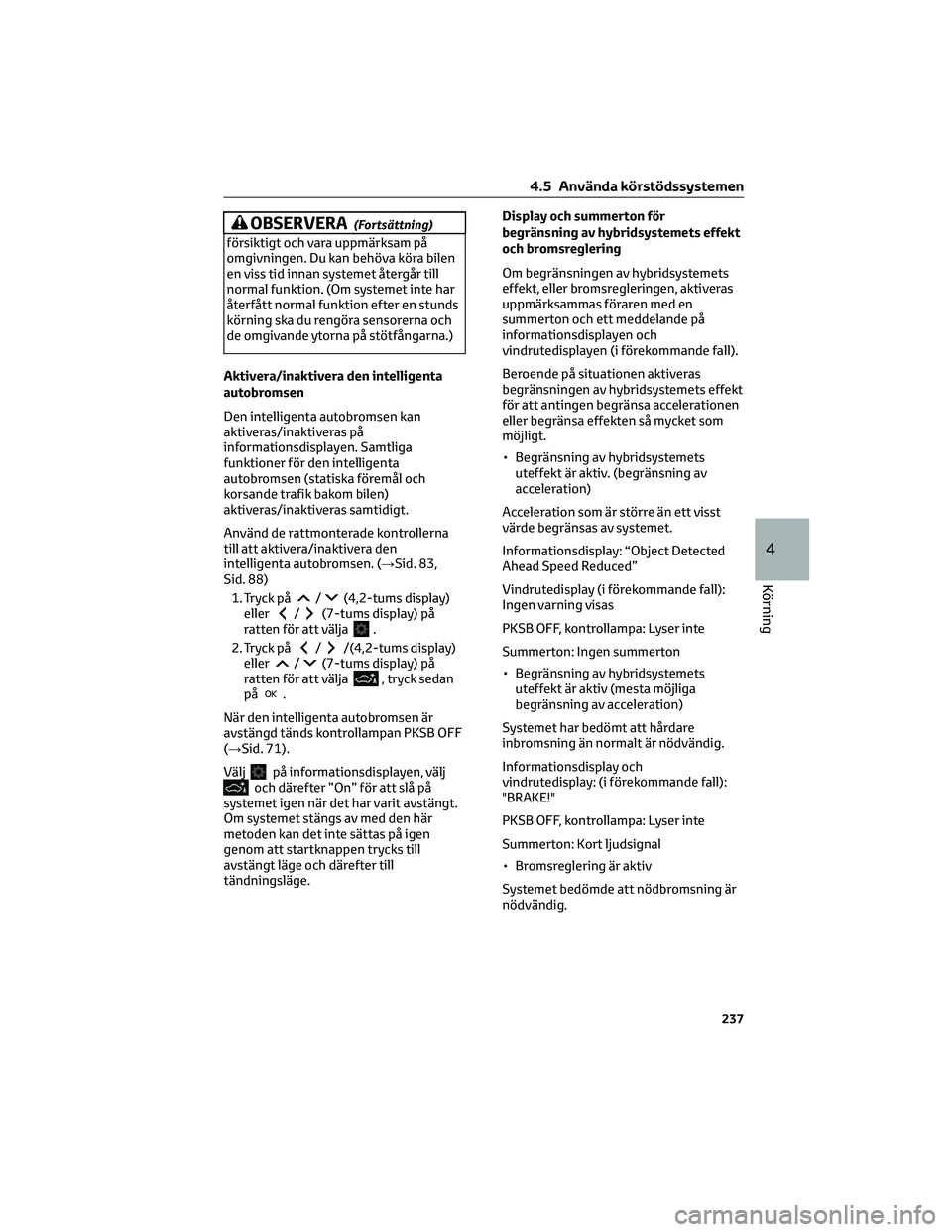

OBSERVERA(Fortsättning)
försiktigt och vara uppmärksam på
omgivningen. Du kan behöva köra bilen
en viss tid innan systemet återgår till
normal funktion. (Om systemet inte har
återfått normal funktion efter en stunds
körning ska du rengöra sensorerna och
de omgivande ytorna på stötfångarna.)
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 83,
Sid. 88)
1. Tryck på
/(4,2-tums display)
eller/(7-tums display) på
ratten för att välja.
2. Tryck på
//(4,2-tums display)
eller/(7-tums display) på
ratten för att välja, tryck sedan
på.
När den intelligenta autobromsen är
avstängd tänds kontrollampan PKSB OFF
(→Sid. 71).
Välj
på informationsdisplayen, väljoch därefter ”On” för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.Display och summerton för
begränsning av hybridsystemets effekt
och bromsreglering
Om begränsningen av hybridsystemets
effekt, eller bromsregleringen, aktiveras
uppmärksammas föraren med en
summerton och ett meddelande på
informationsdisplayen och
vindrutedisplayen (i förekommande fall).
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
• Begränsning av hybridsystemets
uteffekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Informationsdisplay: “Object Detected
Ahead Speed Reduced”
Vindrutedisplay (i förekommande fall):
Ingen varning visas
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Begränsning av hybridsystemets
uteffekt är aktiv (mesta möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Informationsdisplay och
vindrutedisplay: (i förekommande fall):
"BRAKE!"
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning är
nödvändig.
4.5 Använda körstödssystemen
237
4
Körning

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen
(→sid. 237), eller tryck startknappen till
avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om “PKSB Unavailable” visas på
informationsdisplayen och
kontrollampan PKSB OFF lyser
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds.
• En sensor kan vara täckt med
vattendroppar, is, snö, smuts etc.
Ta bort vattendropparna, isen, snön,
smutsen etc från sensorn så att
systemet återgår till normal funktion.
På grund av att is bildas på en sensor
vid låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn
kan inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.• Om detta meddelande visas kan en
sensor på främre eller bakre
stötfångaren vara smutsig. Rengör
sensorerna och den omgivande ytan
på stötfångarna.
• Om det här meddelandet visas även
om sensorn har rengjorts, eller visas
även om sensorn är ren ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-
verkstad,eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
4.5 Använda körstödssystemen
239
4
Körning

4.5.11 Intelligent autobroms (statiska föremål)*
*: I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens körriktning och
systemet bedömer att en sammanstötning kan inträffa om bilen plötsligt rör sig framåt på
grund av att gaspedalen trampas ned av misstag, om bilen rör sig åt fel håll på grund av att
fel växel har valts, eller medan du parkerar eller kör i låg fart, aktiveras systemet för att
mildra stöten med det detekterade statiska föremålet och minska följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Om gaspedalen är nedtryckt för mycket
4.5 Använda körstödssystemen
240

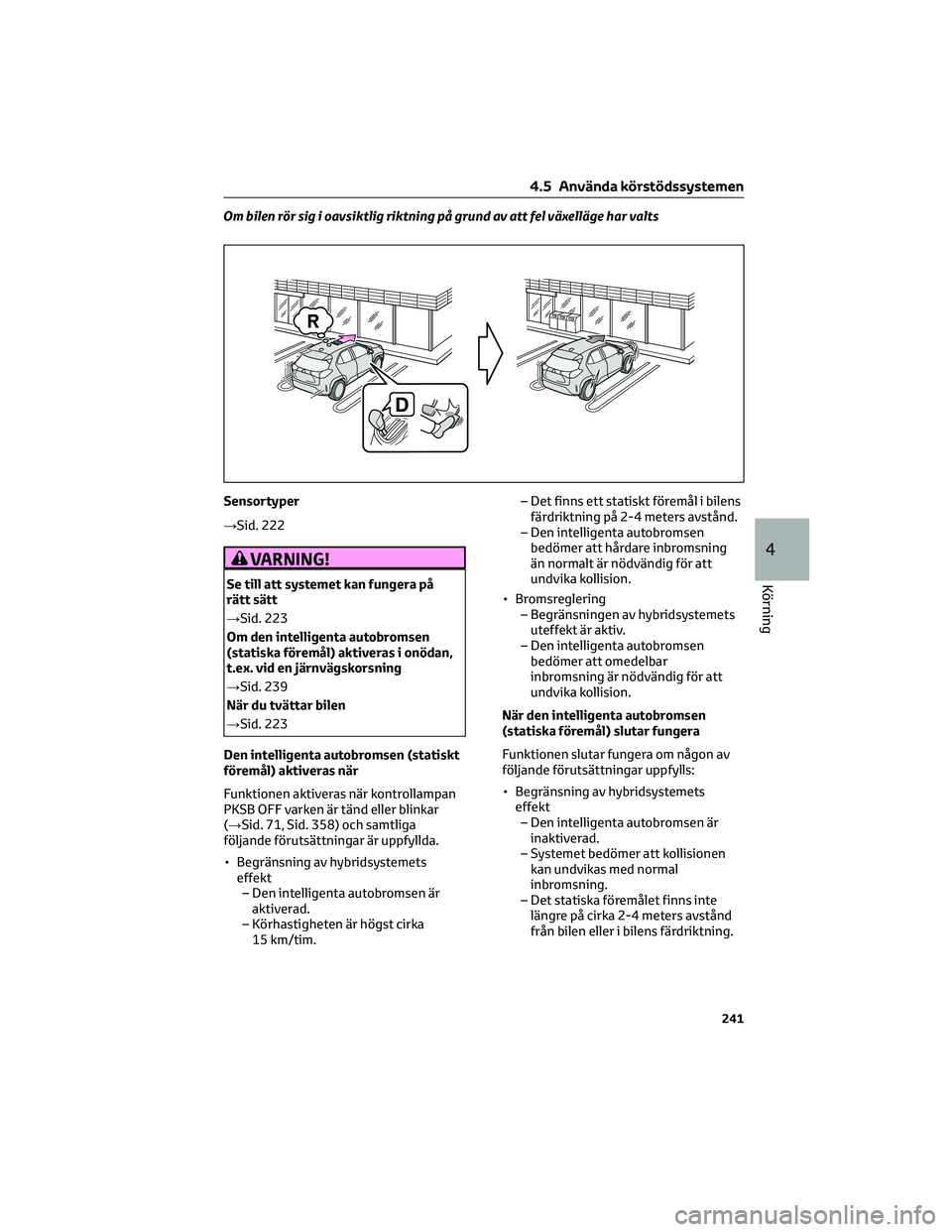

Om bilen rör sig i oavsiktlig riktning på grund av att fel växelläge har valts
Sensortyper
→Sid. 222
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 223
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 239
När du tvättar bilen
→Sid. 223
Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF varken är tänd eller blinkar
(→Sid. 71, Sid. 358) och samtliga
följande förutsättningar är uppfyllda.
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.
– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
4.5 Använda körstödssystemen
241
4
Körning

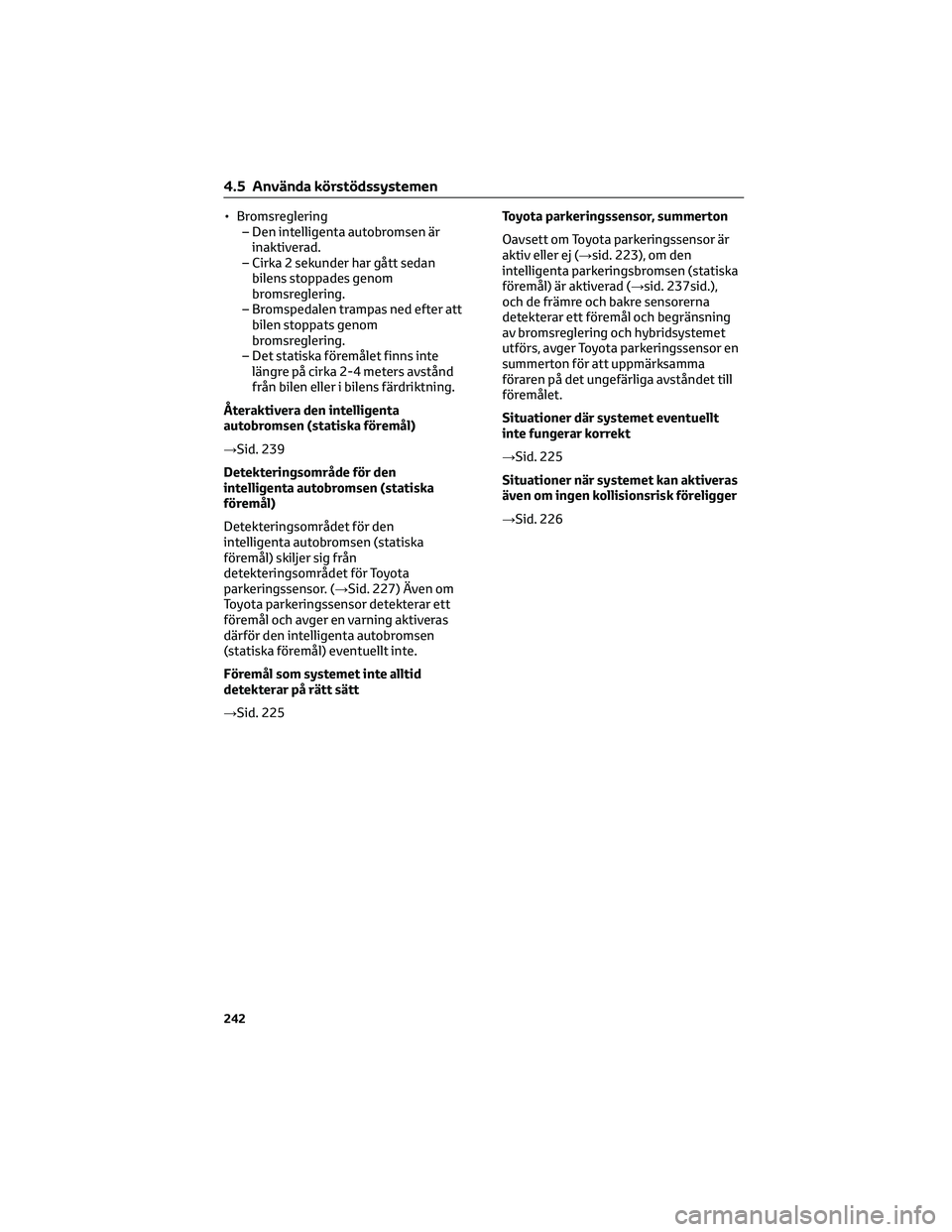

• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Återaktivera den intelligenta
autobromsen (statiska föremål)
→Sid. 239
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig från
detekteringsområdet för Toyota
parkeringssensor. (→Sid. 227) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.
Föremål som systemet inte alltid
detekterar på rätt sätt
→Sid. 225Toyota parkeringssensor, summerton
Oavsett om Toyota parkeringssensor är
aktiv eller ej (→sid. 223), om den
intelligenta parkeringsbromsen (statiska
föremål) är aktiverad (→sid. 237sid.),
och de främre och bakre sensorerna
detekterar ett föremål och begränsning
av bromsreglering och hybridsystemet
utförs, avger Toyota parkeringssensor en
summerton för att uppmärksamma
föraren på det ungefärliga avståndet till
föremålet.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 225
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 226
4.5 Använda körstödssystemen
242

4.5.12 Intelligent autobroms (korsande trafik bakom bilen)*
*: I förekommande fall
Om en bakre radarsensor känner av att ett fordon närmar sig från höger eller vänster
bakom bilen och systemet bedömer att risken för en sammanstötning är hög utför denna
funktion bromskontroll för att minska sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett fordon känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Sensortyper
→Sid. 219
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 219
När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när indikatorn PKSB
OFF varken är tänd eller blinkar
(→sid. 71, sid. 358) och samtliga följande
förutsättningar är uppfyllda.
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.– Körhastigheten är högst cirka
15 km/tim.
– Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av minst cirka
8 km/tim
– Växelspaken är i R.
– Den intelligenta autobromsen
fastställer att hårdare än normal
inbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
• Bromsreglering
– Begränsning av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
fastställer att nödbromsning är
nödvändig för att undvika kollision
med ett fordon som närmar sig.
4.5 Använda körstödssystemen
243
4
Körning

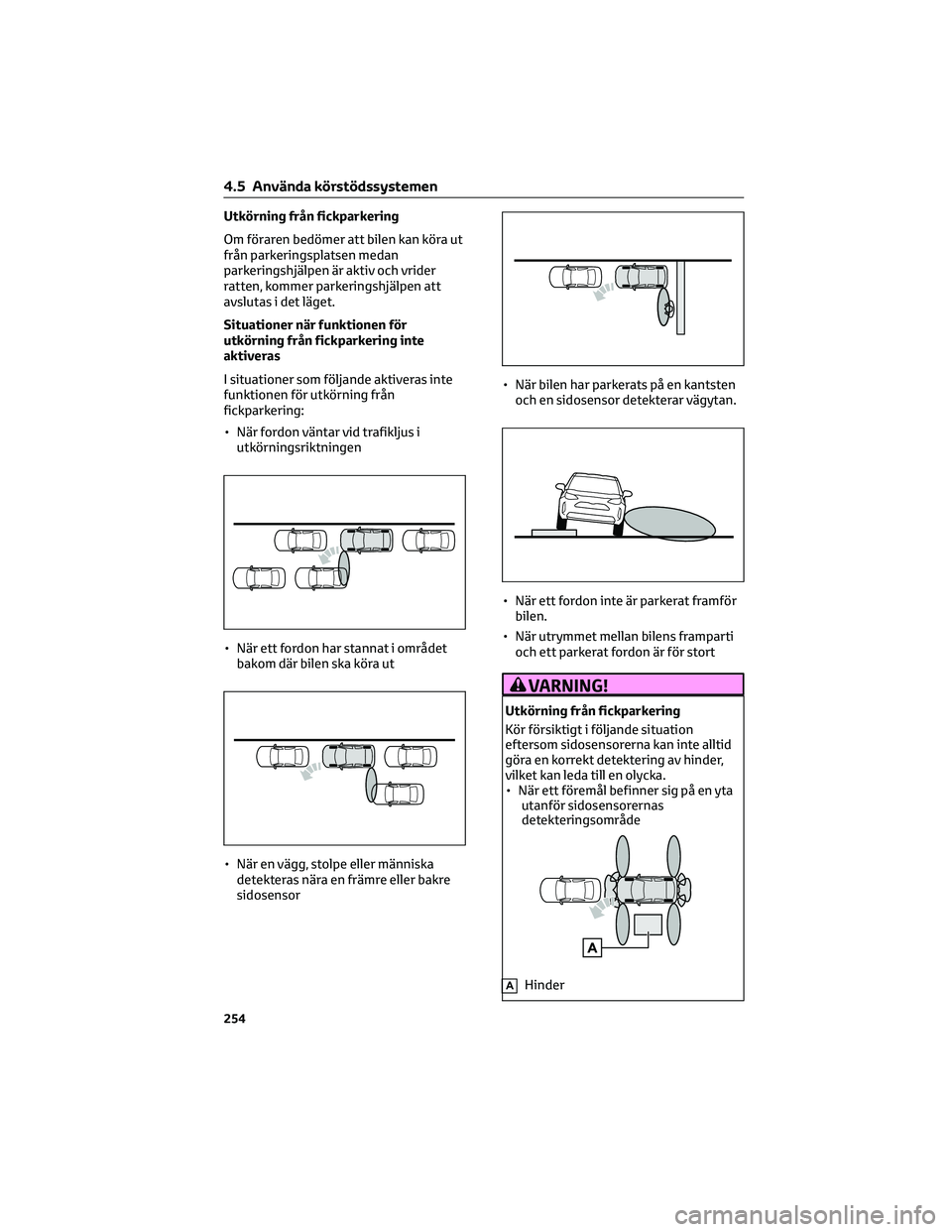

Utkörning från fickparkering
Om föraren bedömer att bilen kan köra ut
från parkeringsplatsen medan
parkeringshjälpen är aktiv och vrider
ratten, kommer parkeringshjälpen att
avslutas i det läget.
Situationer när funktionen för
utkörning från fickparkering inte
aktiveras
I situationer som följande aktiveras inte
funktionen för utkörning från
fickparkering:
• När fordon väntar vid trafikljus i
utkörningsriktningen
• När ett fordon har stannat i området
bakom där bilen ska köra ut
• När en vägg, stolpe eller människa
detekteras nära en främre eller bakre
sidosensor• När bilen har parkerats på en kantsten
och en sidosensor detekterar vägytan.
• När ett fordon inte är parkerat framför
bilen.
• När utrymmet mellan bilens framparti
och ett parkerat fordon är för stort
VARNING!
Utkörning från fickparkering
Kör försiktigt i följande situation
eftersom sidosensorerna kan inte alltid
göra en korrekt detektering av hinder,
vilket kan leda till en olycka.
• När ett föremål befinner sig på en yta
utanför sidosensorernas
detekteringsområde
AHinder
4.5 Använda körstödssystemen
254

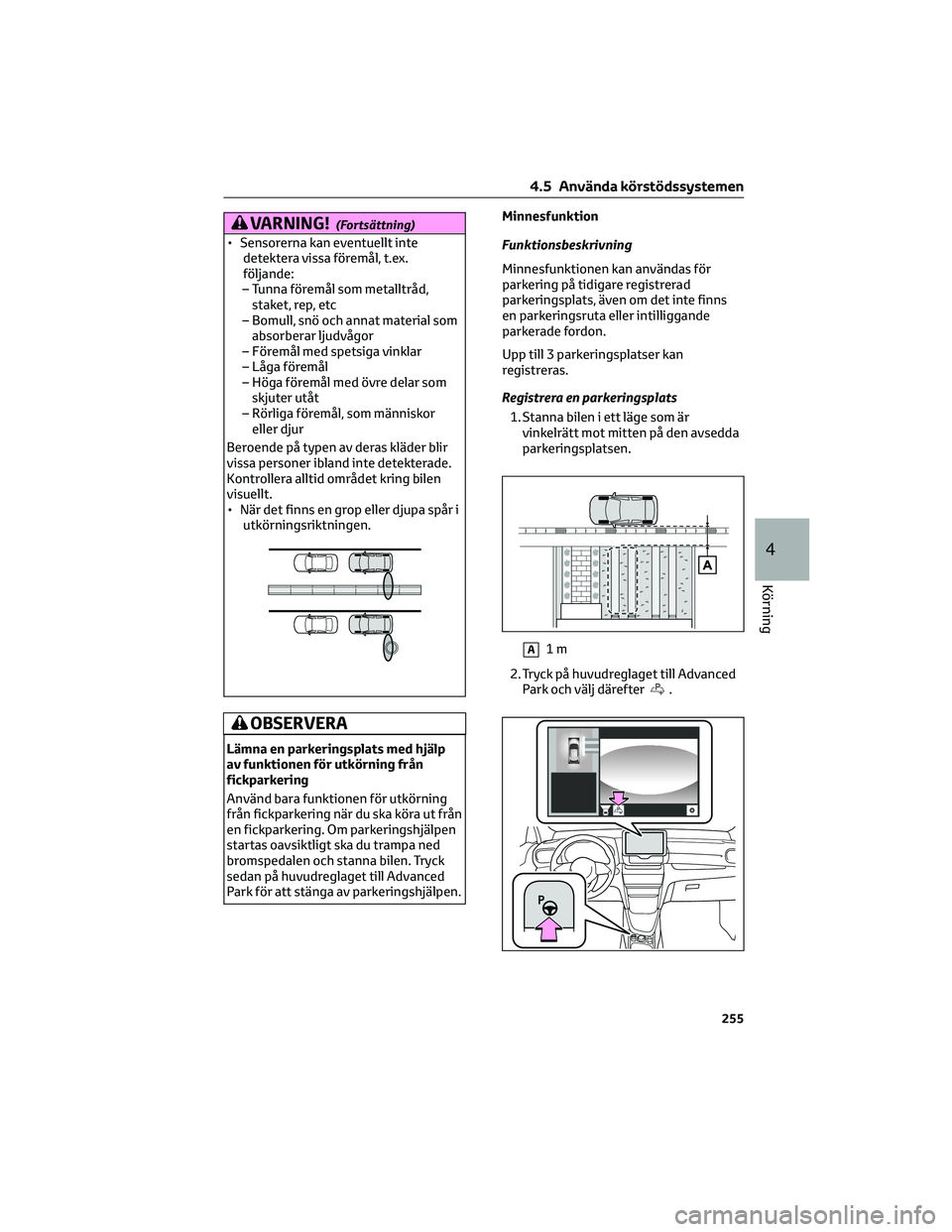

VARNING!(Fortsättning)
• Sensorerna kan eventuellt inte
detektera vissa föremål, t.ex.
följande:
– Tunna föremål som metalltråd,
staket, rep, etc
– Bomull, snö och annat material som
absorberar ljudvågor
– Föremål med spetsiga vinklar
– Låga föremål
– Höga föremål med övre delar som
skjuter utåt
– Rörliga föremål, som människor
eller djur
Beroende på typen av deras kläder blir
vissa personer ibland inte detekterade.
Kontrollera alltid området kring bilen
visuellt.
• När det finns en grop eller djupa spår i
utkörningsriktningen.
OBSERVERA
Lämna en parkeringsplats med hjälp
av funktionen för utkörning från
fickparkering
Använd bara funktionen för utkörning
från fickparkering när du ska köra ut från
en fickparkering. Om parkeringshjälpen
startas oavsiktligt ska du trampa ned
bromspedalen och stanna bilen. Tryck
sedan på huvudreglaget till Advanced
Park för att stänga av parkeringshjälpen.Minnesfunktion
Funktionsbeskrivning
Minnesfunktionen kan användas för
parkering på tidigare registrerad
parkeringsplats, även om det inte finns
en parkeringsruta eller intilliggande
parkerade fordon.
Upp till 3 parkeringsplatser kan
registreras.
Registrera en parkeringsplats
1. Stanna bilen i ett läge som är
vinkelrätt mot mitten på den avsedda
parkeringsplatsen.
A1m
2. Tryck på huvudreglaget till Advanced
Park och välj därefter
.
4.5 Använda körstödssystemen
255
4
Körning
