display TOYOTA YARIS CROSS 2021 Instruksjoner for bruk (in Norwegian)

Til informasjon....................5
Slik leser du denne håndboken..........7
Lete opp et emne..................8
BILDEINNHOLDSFORTEGNELSE.........9
1.SIKKERHET
1.1 Sikker bruk...................22
1.1.1 Før du begynner å kjøre.......22
1.1.2 For sikker kjøring...........23
1.1.3 Sikkerhetsbelter...........23
1.1.4 SRS-kollisjonsputer.........27
1.1.5 Advarsler om eksos..........35
1.2 Barnesikkerhet................36
1.2.1 Manuelt av/på-system for
kollisjonspute.............36
1.2.2 Ha med barn i bilen..........37
1.2.3 Barneseter...............37
1.3 Nødassistanse.................49
1.3.1 eCall
*1, 2................49
1.4 Hybridsystem.................57
1.4.1 Funksjoner for hybridsystemet . . . 57
1.4.2 Forholdsregler for hybridsystem . . 60
1.5 Tyverisikringssystem.............64
1.5.1 Startsperresystem..........64
1.5.2 Dobbelt låsesystem
*.........64
1.5.3 Alarm*.................65
2. Bilens statusinformasjon og
indikatorer
2.1 Instrumentpanel...............68
2.1.1 Indikatorer og varsellamper.....68
2.1.2 Instrumenter og målere
(4,2-tommers display)........73
2.1.3 Instrumenter og målere
(7-tommers display).........77
2.1.4 Multiinformasjonsdisplay
(4,2-tommers display)........81
2.1.5 Multiinformasjonsdisplay
(7-tommers display).........87
2.1.6 Frontrutedisplay
*..........93
2.1.7 Skjermbilde for
energiovervåkning/-forbruk
*...96
3. Før du begynner å kjøre
3.1 Informasjon om nøkler...........102
3.1.1 Nøkler.................102
3.2 Åpne, lukke og låse dørene........105
3.2.1 Sidedører...............105
3.2.2 Bakluke................109
3.2.3 Smart inngangs- og
startsystem
*.............121
3.3 Justere setene................125
3.3.1 Forseter................125
3.3.2 Bakseter...............126
3.3.3 Hodestøtter.............128
3.4 Justere rattet og speilene.........131
3.4.1 Ratt..................131
3.4.2 Innvendig speil...........132
3.4.3 Utvendige speil...........132
3.5 Åpne og lukke vinduene..........134
3.5.1 Elektriske vinduer
*.........134
4. Kjøring
4.1 Før du begynner å kjøre..........138
4.1.1 Kjøre bilen..............138
4.1.2 Last og bagasje...........143
4.1.3 Kjøring med tilhenger.......144
4.2 Kjøreprosedyrer...............148
4.2.1 Tenningsbryter (biler uten smart
inngangs- og startsystem)....148
4.2.2 Tenningsbryter (biler med smart
inngangs- og startsystem)....150
4.2.3 EV-kjøremodus...........154
4.2.4 Hybridgirkasse............156
4.2.5 Blinklyshendel............158
4.2.6 Parkeringsbrems..........158
4.2.7 Bremseholdfunksjon........161
4.3 Bruke lys og viskere.............163
4.3.1 Hovedlysbryter...........163
4.3.2
AHS (Adaptivt fjernlyssystem)*. . 1674.3.3 AHB (automatisk fjernlys)*....170
4.3.4 Tåkelysbryter............172
4.3.5 Vindusviskere og -spyler......173
4.3.6 Vindusvisker og -spyler for
bakrute................175
4.4 Fylling av drivstoff.............176
4.4.1 Åpne tanklokket...........176
2

MBlinklys på siden s. 158
NSkiltlys s. 163
*1: Biler med smart inngangs- og
startsystem
*2: Utstyrsavhengig
Dashbord (biler med venstreratt)
ATenningsbryter s. 148, s. 150
Starte hybridsystemet / endre
stillinger
*1s. 148
Starte hybridsystemet / skifte
modus
*2s. 150
Nødstopp av hybridsystemet s. 348
Når hybridsystemet ikke starter s. 383
Varselmeldinger s. 362
BGirspak s. 156
Skifte girstilling s. 156
Forholdsregler ved tauing s. 350
Hvis girspaken ikke beveger seg s. 157
CMålere s. 73, s. 77
Lese målerne / justere styrken på lysene i
dashbordet s. 73, s. 77
Varsellamper/indikatorlamper s. 68
Når en varsellampe tennes s. 354
DMultiinformasjonsdisplay s. 81, s. 87
Display s. 81, s. 87Energiovervåkning s. 96
Når en varselmelding vises s. 362
EBlinklyshendel s. 158
Hovedlysbryter s. 163
Frontlys / parklys foran / baklys / kjørelys
s. 163
Tåkelys foran
*3/ tåkelys bak s. 172
FBryter for vindusvisker og -spyler
s. 173
Bryter for vindusvisker og -spyler for
bakrute s. 175
Bruk s. 173, s. 175
Fylle spylervæske s. 317
GBryter for varselblinklys s. 348
HPanserutløserhendel s. 311
IUtløserhendel og låsehendel for tilte-
og teleskopratt s. 131
BILDEINNHOLDSFORTEGNELSE
10

JKlimaanlegg s. 282
Bruk s. 282
Varmetråder i bakrute s. 284
KMultimediesystem (modell med
7-tommers / 8-tommers display)*3, 4
LMultimediesystem (modell med
9-tommers display)*3, 5
MÅpner for drivstoffluke s. 177
*1: Biler uten smart inngangs- og
startsystem
*2: Biler med smart inngangs- og
startsystem
*3: Utstyrsavhengig*4: Se "Brukerhåndbok for navigasjons-
og multimediesystem".
*5: Se "Brukerhåndbok for TOYOTA SMART
CONNECT".
Brytere (biler med venstreratt)
ALåsebryter for vinduer s. 136
BBrytere for utvendige speil s. 132
CDørlåsbrytere s. 108
DBrytere for elektriske vinduer s. 134
EBryter for nivåregulering av
frontlys*1s. 165
FKamerabryter*1, 2
GVSC OFF-bryter*1s. 272
HBryter for elektrisk bakluke*1s. 112
IBryter for fjerning av is under
vindusviskerne foran*1s. 285
JBryter for oppvarmet ratt*1s. 287
KBryter for automatisk fjernlys*1s. 170
Bryter for adaptivt fjernlyssystem*1s. 167
LBremseholdbryter s. 161
MParkeringsbremsbryter s. 158
Forholdsregler for vintersesongen s. 278
NValgbryter for Trail-modus*3s. 267,
s. 268
OHovedbryter for avansert
parkering*1s. 243
PValgbryter for kjøremodus*1s. 266
BILDEINNHOLDSFORTEGNELSE
11
BILDEINNHOLDSFORTEGNELSE

Dashbord (biler med høyreratt)
ATenningsbryter s. 148, s. 150
Starte hybridsystemet / endre
stillinger
*1s. 148
Starte hybridsystemet / skifte
modus
*2s. 150
Nødstopp av hybridsystemet s. 348
Når hybridsystemet ikke starter s. 383
Varselmeldinger s. 362
BGirspak s. 156
Skifte girstilling s. 156
Forholdsregler ved tauing s. 350
Hvis girspaken ikke beveger seg s. 157
CMålere s. 73, s. 77
Lese målerne / justere styrken på lysene i
dashbordet s. 73, s. 77
Varsellamper/indikatorlamper s. 68
Når en varsellampe tennes s. 354
DMultiinformasjonsdisplay s. 81, s. 87
Display s. 81, s. 87
Energiovervåkning s. 96
Når en varselmelding vises s. 362
EBryter for vindusvisker og -spyler
s. 173
Bryter for vindusvisker og -spyler for
bakrute s. 175
Bruk s. 173, s. 175
Fylle spylervæske s. 317
FBlinklyshendel s. 158
Hovedlysbryter s. 163
Frontlys / parklys foran / baklys / kjørelys
s. 163
Tåkelys foran
*3/ tåkelys bak s. 172
GBryter for varselblinklys s. 348
HPanserutløserhendel s. 311
IUtløserhendel og låsehendel for
tilte- og teleskopratt s. 131
JKlimaanlegg s. 282
Bruk s. 282
Varmetråder i bakrute s. 284
KMultimediesystem (modell med
7-tommers / 8-tommers display)*3, 4
BILDEINNHOLDSFORTEGNELSE
15
BILDEINNHOLDSFORTEGNELSE

LMultimediesystem (modell med
9-tommers display)*3, 5
MÅpner for drivstoffluke s. 177*1: Biler uten smart inngangs- og
startsystem
*2:Biler med smart inngangs- og
startsystem
*3: Utstyrsavhengig*4: Se "Brukerhåndbok for navigasjons-
og multimediesystem".
*5: Se "Brukerhåndbok for TOYOTA SMART
CONNECT".
Brytere (biler med høyreratt)
ABrytere for utvendige speil s. 132
BLåsebryter for vinduer s. 136
CDørlåsbrytere s. 108
DBrytere for elektriske vinduer s. 134
EBryter for nivåregulering av
frontlys*1s. 165
FKamerabryter*1, 2
GVSC OFF-bryter*1s. 272
HBryter for elektrisk bakluke*1s. 112
IBryter for automatisk fjernlys*1s. 170
Bryter for adaptivt fjernlyssystem*1s. 167
JBryter for oppvarmet ratt*1s. 287
KBremseholdbryter s. 161
LParkeringsbremsbryter s. 158
Forholdsregler for vintersesongen s. 278
MValgbryter for Trail-modus*3s. 267,
s. 268
NHovedbryter for avansert
parkering*1s. 243
OValgbryter for kjøremodus*1s. 266
PBryter for EV-kjøremodus s. 154
QBrytere for setevarmer*1s. 287
BILDEINNHOLDSFORTEGNELSE
16

Luftinntaksventil for hybridbatteri
Det er en ventil for luftinntak på venstre
side av seteryggen bak for å kjøle ned
hybridbatteriet. Hvis ventilen blir
blokkert, kan hybridbatteriets opplading
og effekt reduseres.
OBS
Luftinntaksventil for hybridbatteri
•Pass på at luftinntaksventilen ikke er
blokkert, for eksempel av et setetrekk,
plasttrekk eller bagasje. Hvis ventilen
er blokkert, kan hybridbatteriets
inngang og utgang bli begrenset,
og det kan føre til feilfunksjon.
• Rengjør luftinntaksventilen
regelmessig for å forhindre at
hybridbatteriet overopphetes.
• Ikke få fukt eller stikk gjenstander
inn i luftinntaket. Det kan føre til
kortslutning og skade på
hybridbatteriet.
• Det er montert et filter på
luftinntaksventilen. Hvis filteret
forblir merkbart skittent selv etter at
luftinntaksventilen er rengjort,
anbefales det å rengjøre eller skifte
filteret. Se fremgangsmåte for
utskifting av filtrene på s. 331 .Nødstopp av systemet
Nødstoppfunksjonen blokkerer for
høyspenning og stopper
drivstoffpumpen for å redusere faren
for strøm- og drivstofflekkasje når
kollisjonsføleren registrerer et
sammenstøt. Hvis nødstoppfunksjonen
aktiveres, kan ikke bilen startes. Kontakt
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted for å få startet
hybridsystemet igjen.
Hybridvarselmelding
En melding vises automatisk når en feil
oppstår i hybridsystemet eller en feilaktig
operasjon er forsøkt utført.
Hvis en varselmelding vises i
multiinformasjonsdisplayet, så les
meldingen og følg instruksjonene.
Hvis et varsellys slås på, vises en
varselmelding eller 12-voltsbatteriet
kobles fra
kan det hende at hybridsystemet ikke vil
starte. Da må du starte systemet på nytt.
Hvis "READY"-indikatoren ikke tennes,
kontakter du en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
1 .4 Hybridsystem
63
1
SIKKERHET

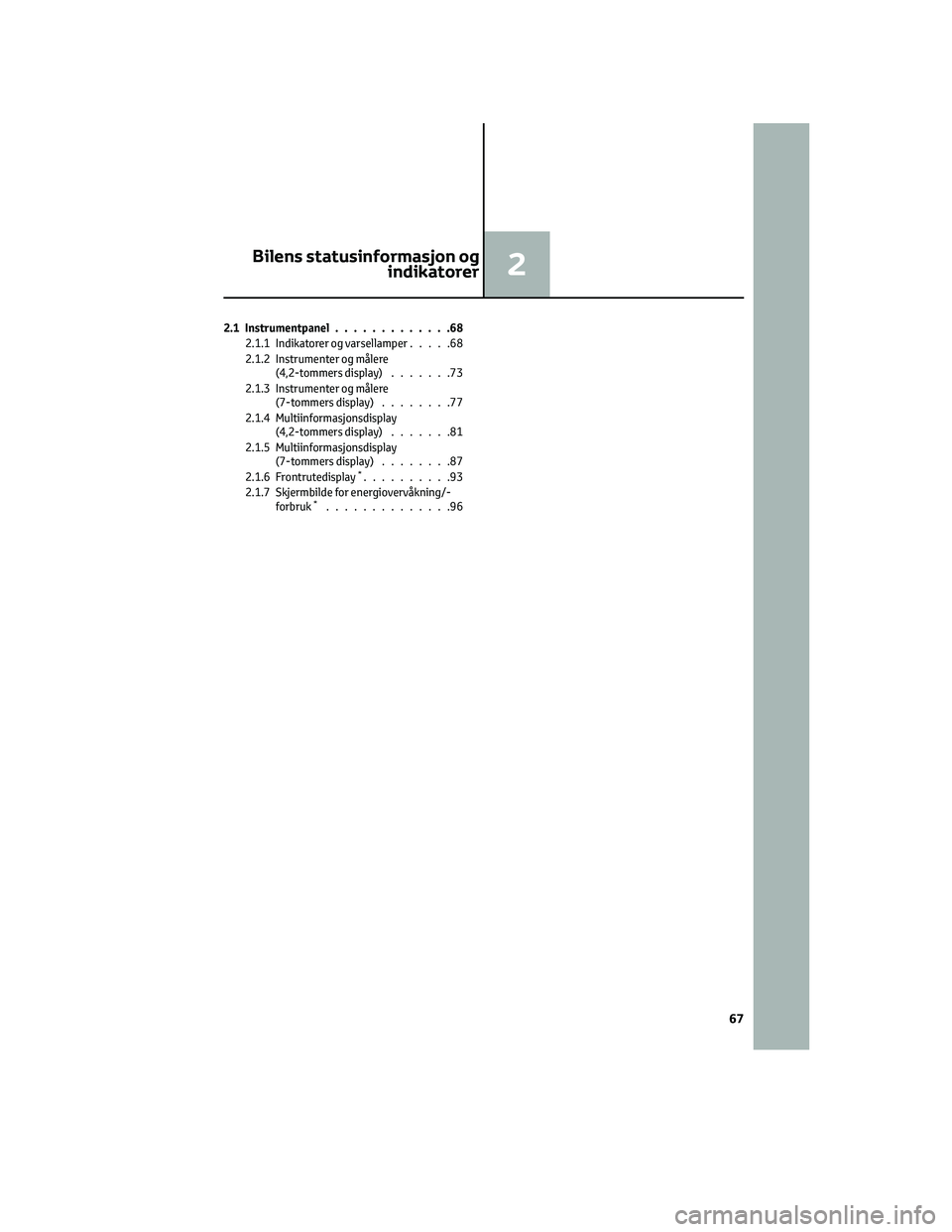

2.1 Instrumentpanel.............68
2.1.1 Indikatorer og varsellamper.....68
2.1.2 Instrumenter og målere
(4,2-tommers display).......73
2.1.3 Instrumenter og målere
(7-tommers display)........77
2.1.4 Multiinformasjonsdisplay
(4,2-tommers display).......81
2.1.5 Multiinformasjonsdisplay
(7-tommers display)........87
2.1.6 Frontrutedisplay
*..........93
2.1.7 Skjermbilde for energiovervåkning/-
forbruk
*..............96
Bilens statusinformasjon og
indikatorer2
67

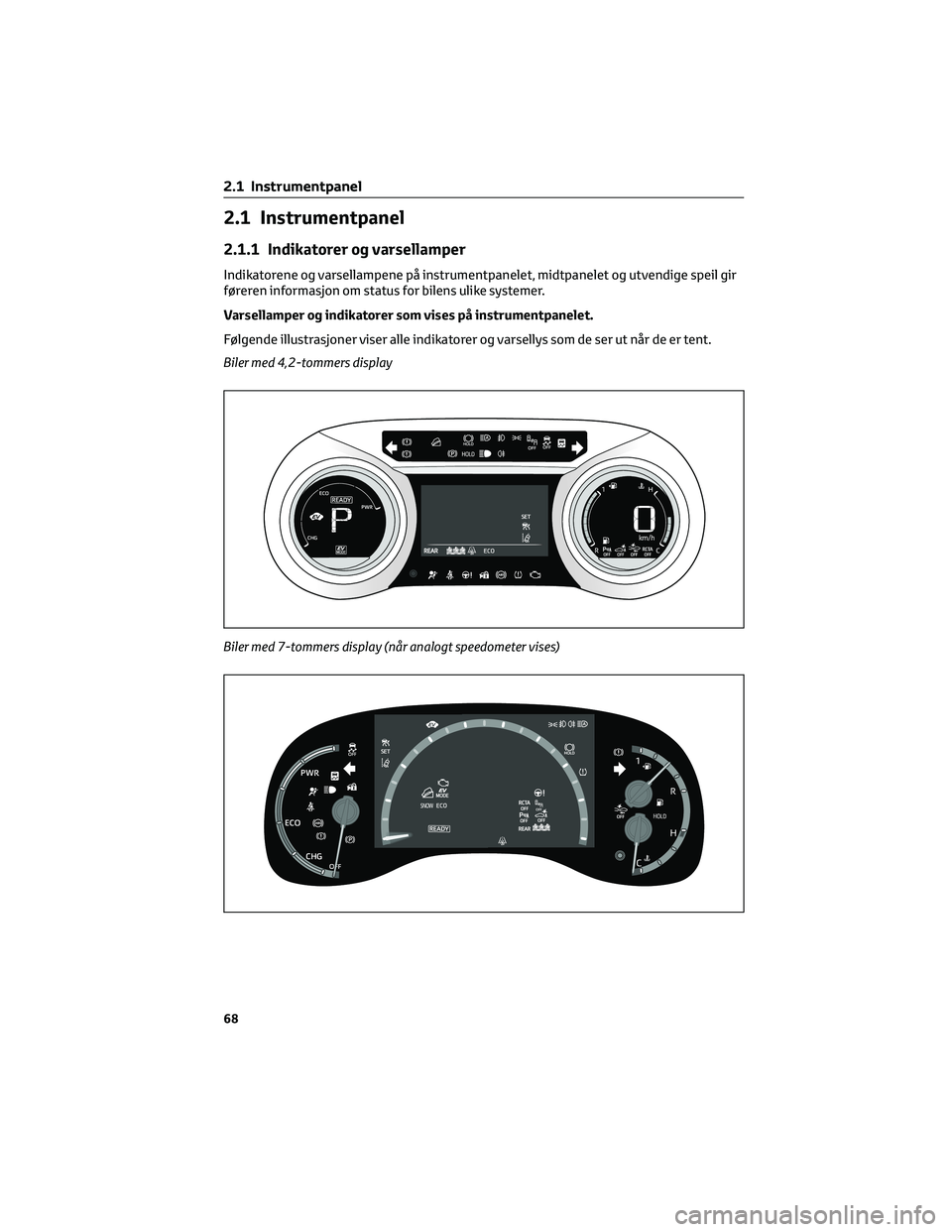

2.1 Instrumentpanel
2.1.1 Indikatorer og varsellamper
Indikatorene og varsellampene på instrumentpanelet, midtpanelet og utvendige speil gir
føreren informasjon om status for bilens ulike systemer.
Varsellamper og indikatorer som vises på instrumentpanelet.
Følgende illustrasjoner viser alle indikatorer og varsellys som de ser ut når de er tent.
Biler med 4,2-tommers display
Biler med 7-tommers display (nåranalogt speedometer vises)
2.1 Instrumentpanel
68

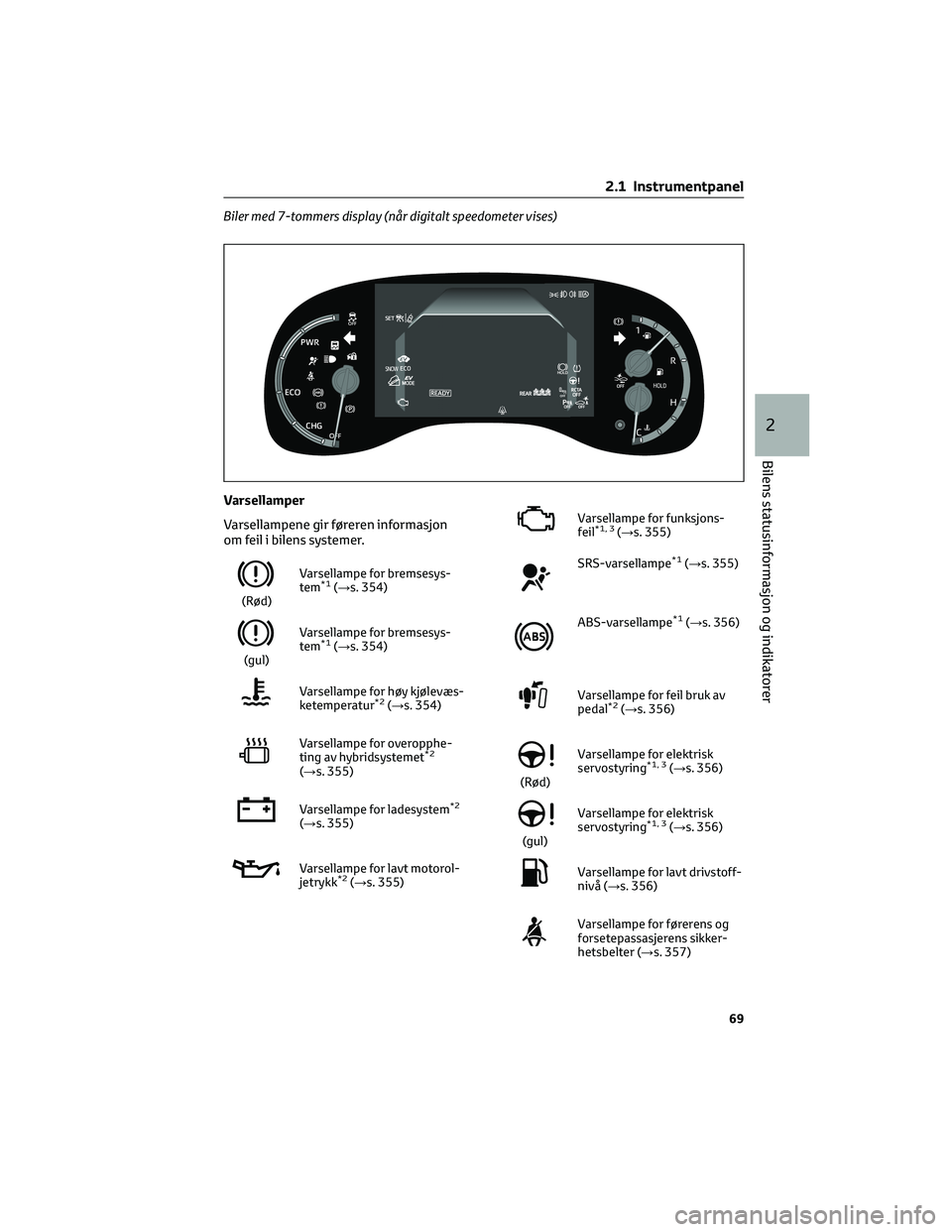

Biler med 7-tommers display (nårdigitalt speedometer vises)
Varsellamper
Varsellampene gir føreren informasjon
om feil i bilens systemer.
(Rød)Varsellampe for bremsesys-
tem
*1(→s. 354)
(gul)Varsellampe for bremsesys-
tem
*1(→s. 354)
Varsellampe for høy kjølevæs-
ketemperatur*2(→s. 354)
Varsellampe for overopphe-
ting av hybridsystemet*2
(→s. 355)
Varsellampe for ladesystem*2
(→s. 355)
Varsellampe for lavt motorol-
jetrykk*2(→s. 355)
Varsellampe for funksjons-
feil*1, 3(→s. 355)
SRS-varsellampe*1(→s. 355)
ABS-varsellampe*1(→s. 356)
Varsellampe for feil bruk av
pedal*2(→s. 356)
(Rød)Varsellampe for elektrisk
servostyring
*1, 3(→s. 356)
(gul)Varsellampe for elektrisk
servostyring
*1, 3(→s. 356)
Varsellampe for lavt drivstoff-
nivå (→s. 356)
Varsellampe for førerens og
forsetepassasjerens sikker-
hetsbelter (→s. 357)
2.1 Instrumentpanel
69
2
Bilens statusinformasjon og indikatorer

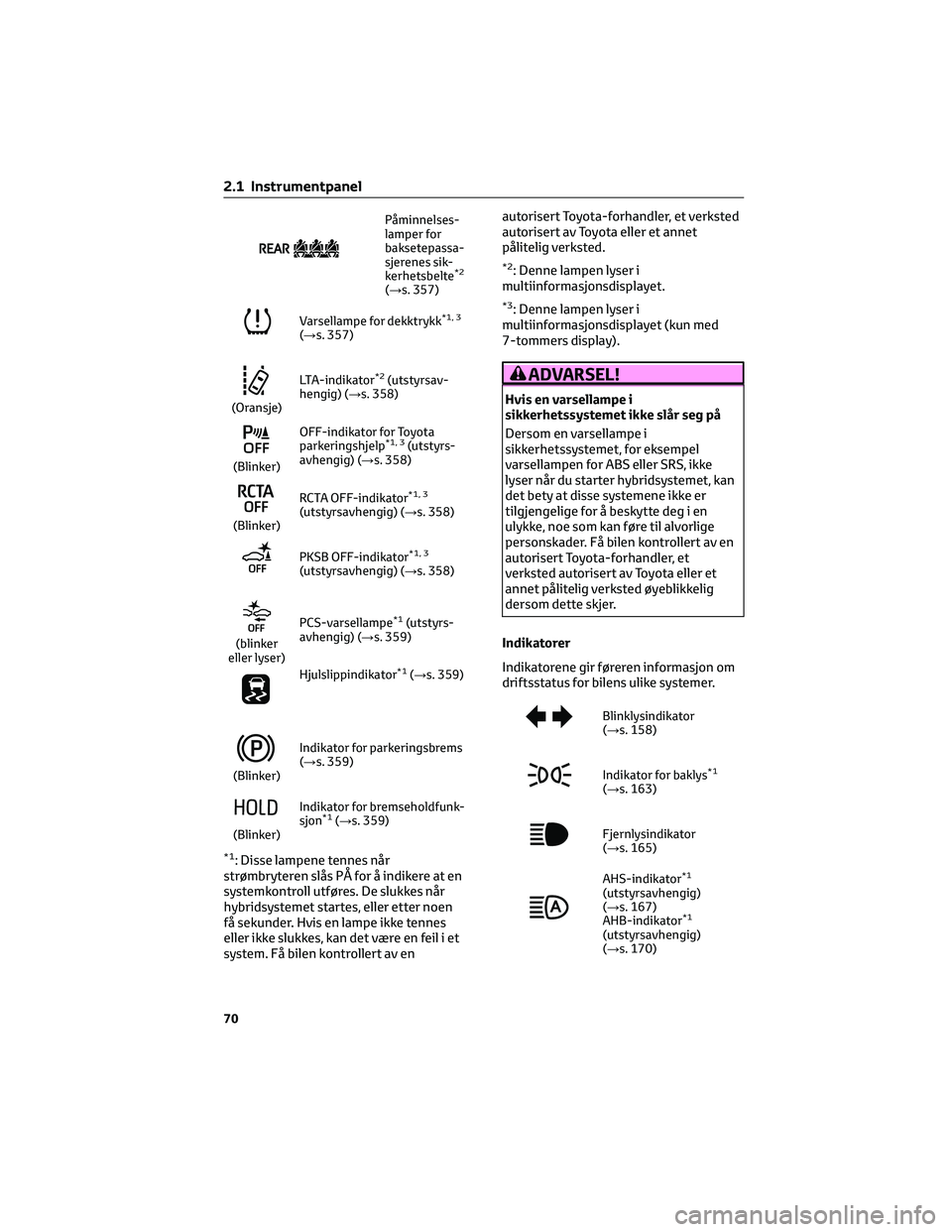

Påminnelses-
lamper for
baksetepassa-
sjerenes sik-
kerhetsbelte
*2
(→s. 357)
Varsellampe for dekktrykk*1, 3
(→s. 357)
(Oransje)LTA-indikator
*2(utstyrsav-
hengig) (→s. 358)
(Blinker)OFF-indikator for Toyota
parkeringshjelp
*1, 3(utstyrs-
avhengig) (→s. 358)
(Blinker)RCTA OFF-indikator
*1, 3
(utstyrsavhengig) (→s. 358)
PKSB OFF-indikator*1, 3
(utstyrsavhengig) (→s. 358)
(blinker
eller lyser)PCS-varsellampe
*1(utstyrs-
avhengig) (→s. 359)
Hjulslippindikator*1(→s. 359)
(Blinker)Indikator for parkeringsbrems
(→s. 359)
(Blinker)Indikator for bremseholdfunk-
sjon
*1(→s. 359)
*1: Disse lampene tennes når
strømbryteren slås PÅ for å indikere at en
systemkontroll utføres. De slukkes når
hybridsystemet startes, eller etter noen
få sekunder. Hvis en lampe ikke tennes
eller ikke slukkes, kan det være en feil i et
system. Få bilen kontrollert av enautorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
*2: Denne lampen lyser i
multiinformasjonsdisplayet.
*3: Denne lampen lyser i
multiinformasjonsdisplayet (kun med
7-tommers display).
ADVARSEL!
Hvis en varsellampe i
sikkerhetssystemet ikke slår seg på
Dersom en varsellampe i
sikkerhetssystemet, for eksempel
varsellampen for ABS eller SRS, ikke
lyser når du starter hybridsystemet, kan
det bety at disse systemene ikke er
tilgjengelige for å beskytte deg i en
ulykke, noe som kan føre til alvorlige
personskader. Få bilen kontrollert av en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted øyeblikkelig
dersom dette skjer.
Indikatorer
Indikatorene gir føreren informasjon om
driftsstatus for bilens ulike systemer.
Blinklysindikator
(→s. 158)
Indikator for baklys*1
(→s. 163)
Fjernlysindikator
(→s. 165)
AHS-indikator*1
(utstyrsavhengig)
(→s. 167)
AHB-indikator
*1
(utstyrsavhengig)
(→s. 170)
2.1 Instrumentpanel
70
