TOYOTA YARIS CROSS 2021 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2021, Model line: YARIS CROSS, Model: TOYOTA YARIS CROSS 2021Pages: 662, PDF Dimensioni: 133.37 MB

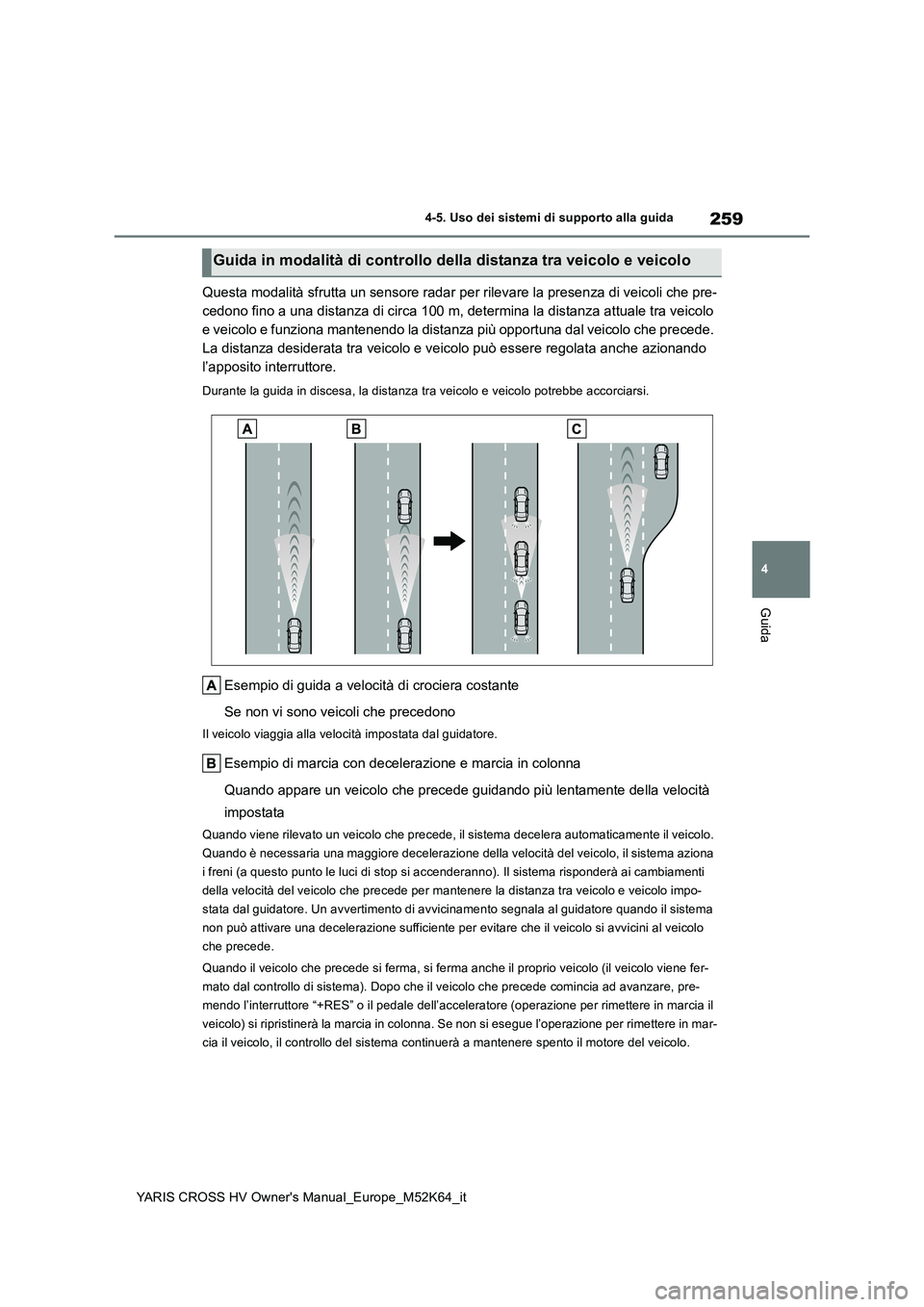

Page 261 of 662

259
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Questa modalità sfrutta un sensore radar per rilevare la presenza di veicoli che pre-
cedono fino a una distanza di circa 100 m, determina la distanz a attuale tra veicolo
e veicolo e funziona mantenendo la distanza più opportuna dal v eicolo che precede.
La distanza desiderata tra veicolo e veicolo può essere regolat a anche azionando
l’apposito interruttore.
Durante la guida in discesa, la distanza tra veicolo e veicolo potrebbe accorciarsi.
Esempio di guida a velocità di crociera costante
Se non vi sono veicoli che precedono
Il veicolo viaggia alla velocità impostata dal guidatore.
Esempio di marcia con decelerazione e marcia in colonna
Quando appare un veicolo che precede guidando più lentamente de lla velocità
impostata
Quando viene rilevato un veicolo che precede, il sistema decele ra automaticamente il veicolo.
Quando è necessaria una maggiore decelerazione della velocità d el veicolo, il sistema aziona
i freni (a questo punto le luci di stop si accenderanno). Il si stema risponderà ai cambiamenti
della velocità del veicolo che precede per mantenere la distanz a tra veicolo e veicolo impo-
stata dal guidatore. Un avvertimento di avvicinamento segnala a l guidatore quando il sistema
non può attivare una decelerazione sufficiente per evitare che il veicolo si avvicini al veicolo
che precede.
Quando il veicolo che precede si ferma, si ferma anche il propr io veicolo (il veicolo viene fer-
mato dal controllo di sistema). Dopo che il veicolo che precede comincia ad avanzare, pre-
mendo l’interruttore “+RES” o il pedale dell’acceleratore (oper azione per rimettere in marcia il
veicolo) si ripristinerà la marcia in colonna. Se non si esegue l’operazione per rimettere in mar-
cia il veicolo, il controllo del sistema continuerà a mantenere spento il motore del veicolo.
Guida in modalità di controllo della distanza tra veicolo e veicolo

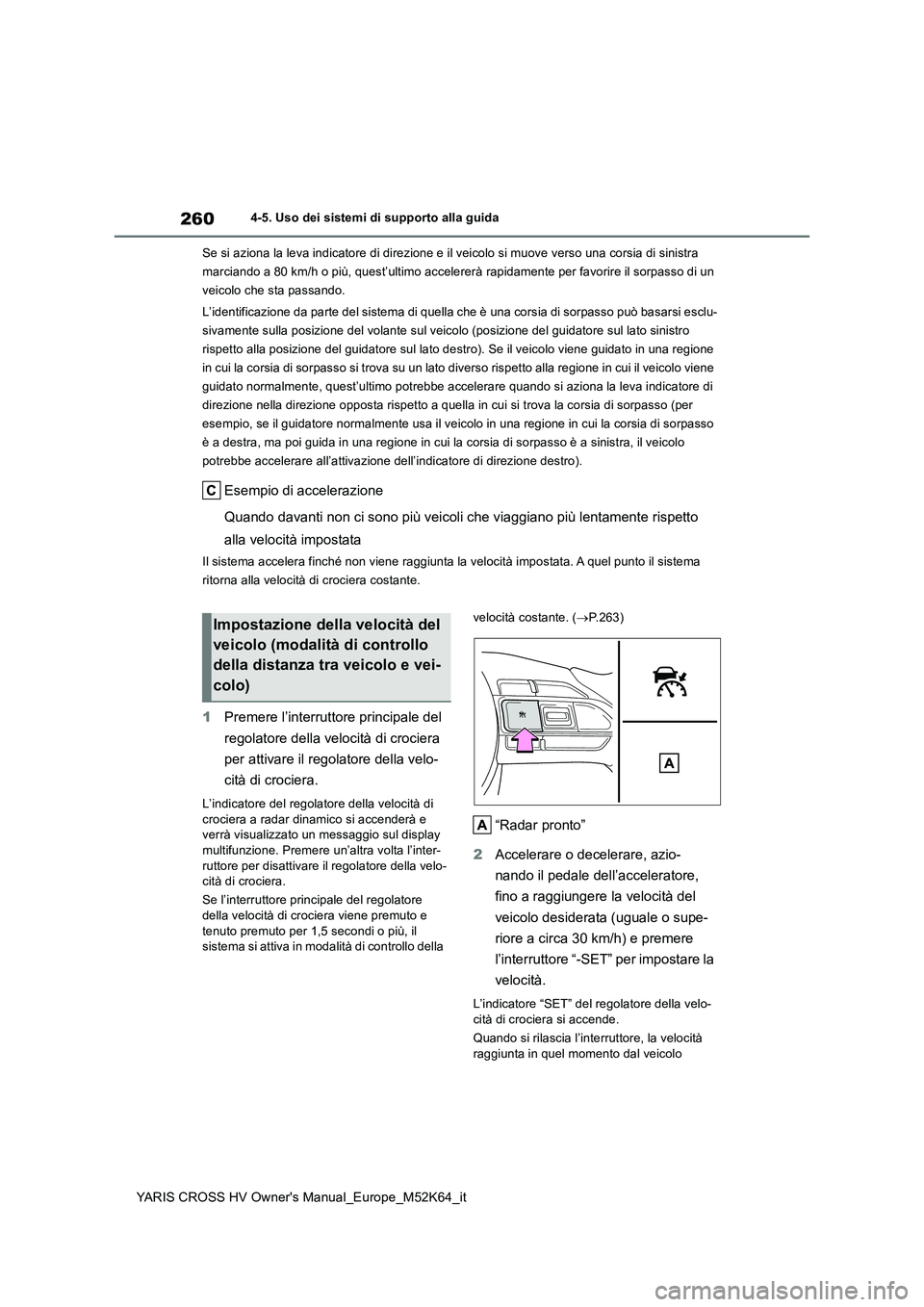

Page 262 of 662

260
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Se si aziona la leva indicatore di direzione e il veicolo si mu ove verso una corsia di sinistra
marciando a 80 km/h o più, quest’ ultimo accelererà rapidamente per favorire il sorpasso di un
veicolo che sta passando.
L’identificazione da parte del sistema di quella che è una cors ia di sorpasso può basarsi esclu-
sivamente sulla posizione del volante sul veicolo (posizione de l guidatore sul lato sinistro
rispetto alla posizione del guidatore sul lato destro). Se il v eicolo viene guidato in una regione
in cui la corsia di sorpasso si trova su un lato diverso rispet to alla regione in cui il veicolo viene
guidato normalmente, quest’ultimo potrebbe accelerare quando si aziona la leva indicatore di
direzione nella direzione opposta rispetto a quella in cui si t rova la corsia di sorpasso (per
esempio, se il guidatore normalmente usa il veicolo in una regi one in cui la corsia di sorpasso
è a destra, ma poi guida in una regione in cui la corsia di sor passo è a sinistra, il veicolo
potrebbe accelerare all’attivazione dell’indicatore di direzion e destro).
Esempio di accelerazione
Quando davanti non ci sono più veicoli che viaggiano più lentam ente rispetto
alla velocità impostata
Il sistema accelera finché non vi ene raggiunta la velocità impostata. A quel punto il sistema
ritorna alla velocità di crociera costante.
1 Premere l’interruttore principale del
regolatore della velocità di crociera
per attivare il regolatore della velo-
cità di crociera.
L’indicatore del regolatore della velocità di
crociera a radar dinamico si accenderà e verrà visualizzato un messaggio sul display multifunzione. Premere un’altra volta l’inter-
ruttore per disattivare il regolatore della velo- cità di crociera.
Se l’interruttore principale del regolatore della velocità di crociera viene premuto e
tenuto premuto per 1,5 secondi o più, il sistema si attiva in modalità di controllo della
velocità costante. ( P.263)
“Radar pronto”
2 Accelerare o decelerare, azio-
nando il pedale dell’acceleratore,
fino a raggiungere la velocità del
veicolo desiderata (uguale o supe-
riore a circa 30 km/h) e premere
l’interruttore “-SET” per impostare la
velocità.
L’indicatore “SET” del regolatore della velo- cità di crociera si accende.
Quando si rilascia l’interruttore, la velocità
raggiunta in quel momento dal veicolo
Impostazione della velocità del
veicolo (modalità di controllo
della distanza tra veicolo e vei-
colo)

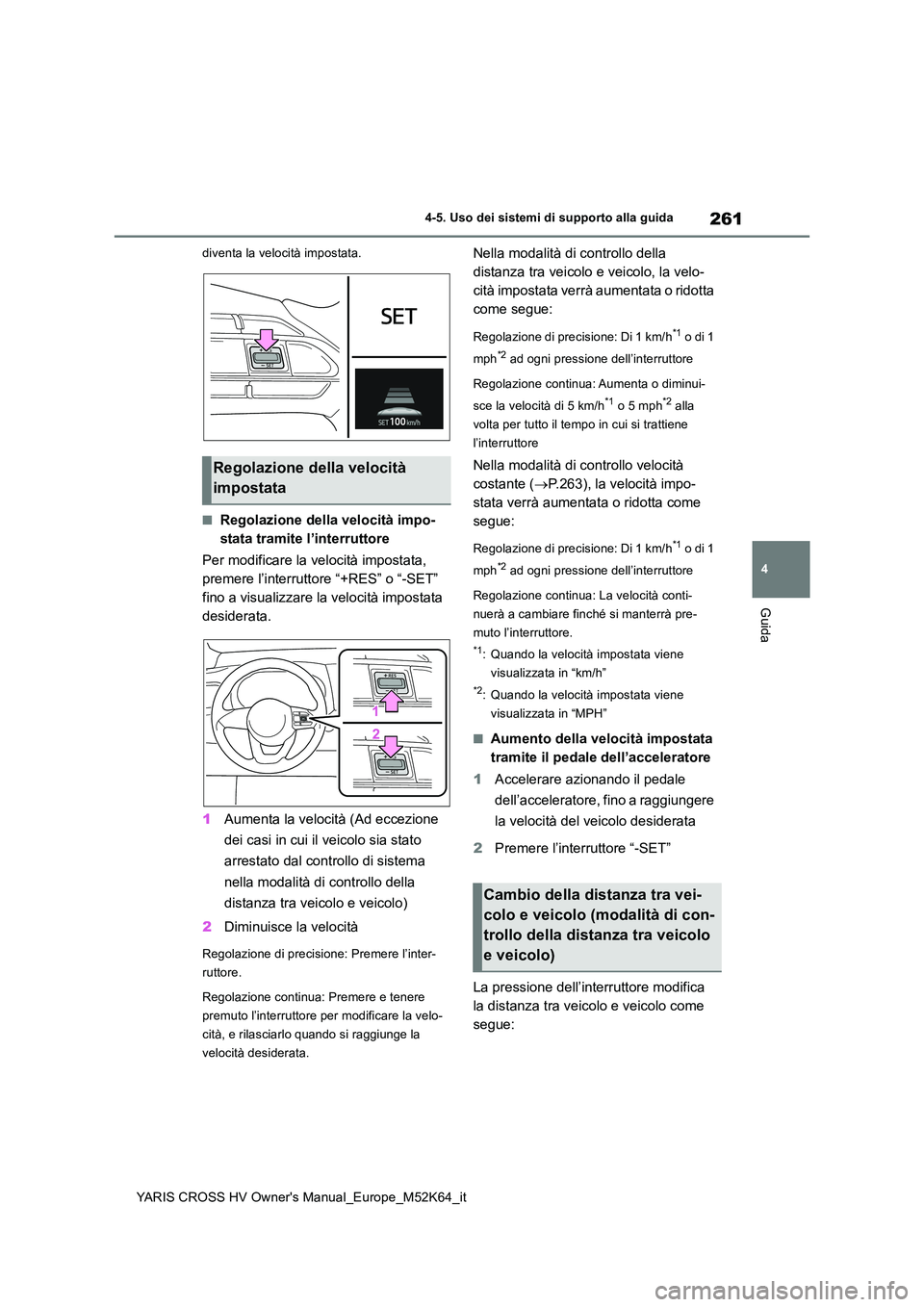

Page 263 of 662

261
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
diventa la velocità impostata.
■Regolazione della velocità impo-
stata tramite l’interruttore
Per modificare la velocità impostata,
premere l’interruttore “+RES” o “-SET”
fino a visualizzare la velocità impostata
desiderata.
1 Aumenta la velocità (Ad eccezione
dei casi in cui il veicolo sia stato
arrestato dal controllo di sistema
nella modalità di controllo della
distanza tra veicolo e veicolo)
2 Diminuisce la velocità
Regolazione di precisione: Premere l’inter-
ruttore.
Regolazione continua: Premere e tenere
premuto l’interruttore per modificare la velo-
cità, e rilasciarlo quando si raggiunge la
velocità desiderata.
Nella modalità di controllo della
distanza tra veicolo e veicolo, la velo-
cità impostata verrà aumentata o ridotta
come segue:
Regolazione di precisione: Di 1 km/h*1 o di 1
mph*2 ad ogni pressione dell’interruttore
Regolazione continua: Aumenta o diminui-
sce la velocità di 5 km/h*1 o 5 mph*2 alla
volta per tutto il tempo in cui si trattiene
l’interruttore
Nella modalità di controllo velocità
costante ( P.263), la velocità impo-
stata verrà aumentata o ridotta come
segue:
Regolazione di precisione: Di 1 km/h*1 o di 1
mph*2 ad ogni pressione dell’interruttore
Regolazione continua: La velocità conti-
nuerà a cambiare finché si manterrà pre-
muto l’interruttore.
*1: Quando la velocità impostata viene
visualizzata in “km/h”
*2: Quando la velocità impostata viene
visualizzata in “MPH”
■Aumento della velocità impostata
tramite il pedale dell’acceleratore
1 Accelerare azionando il pedale
dell’acceleratore, fino a raggiungere
la velocità del veicolo desiderata
2 Premere l’interruttore “-SET”
La pressione dell’interruttore modifica
la distanza tra veicolo e veicolo come
segue:
Regolazione della velocità
impostata
Cambio della distanza tra vei-
colo e veicolo ( modalità di con-
trollo della distanza tra veicolo
e veicolo)

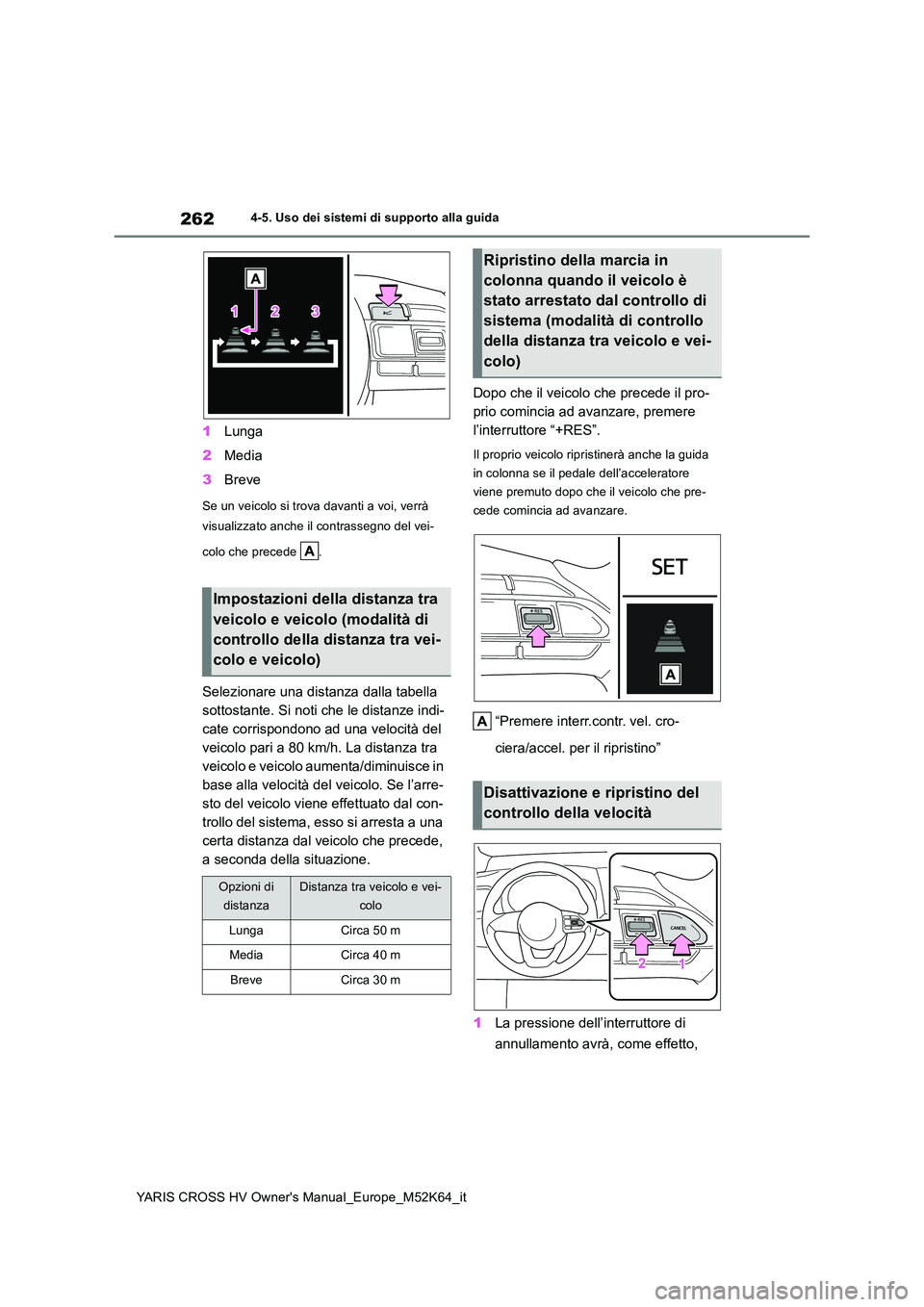

Page 264 of 662

262
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
1Lunga
2 Media
3 Breve
Se un veicolo si trova davanti a voi, verrà
visualizzato anche il contrassegno del vei-
colo che precede .
Selezionare una distanza dalla tabella
sottostante. Si noti che le distanze indi-
cate corrispondono ad una velocità del
veicolo pari a 80 km/h. La distanza tra
veicolo e veicolo aumenta/diminuisce in
base alla velocità del veicolo. Se l’arre-
sto del veicolo viene effettuato dal con-
trollo del sistema, esso si arresta a una
certa distanza dal veicolo che precede,
a seconda della situazione.
Dopo che il veicolo che precede il pro-
prio comincia ad avanzare, premere
l’interruttore “+RES”.
Il proprio veicolo ripristinerà anche la guida
in colonna se il pedale dell’acceleratore
viene premuto dopo che il veicolo che pre-
cede comincia ad avanzare.
“Premere interr.contr. vel. cro-
ciera/accel. per il ripristino”
1 La pressione dell’interruttore di
annullamento avrà, come effetto,
Impostazioni della distanza tra
veicolo e veicolo (modalità di
controllo della distanza tra vei-
colo e veicolo)
Opzioni di
distanza
Distanza tra veicolo e vei-
colo
LungaCirca 50 m
MediaCirca 40 m
BreveCirca 30 m
Ripristino della marcia in
colonna quando il veicolo è
stato arrestato dal controllo di
sistema (modalità di controllo
della distanza tra veicolo e vei-
colo)
Disattivazione e ripristino del
controllo della velocità

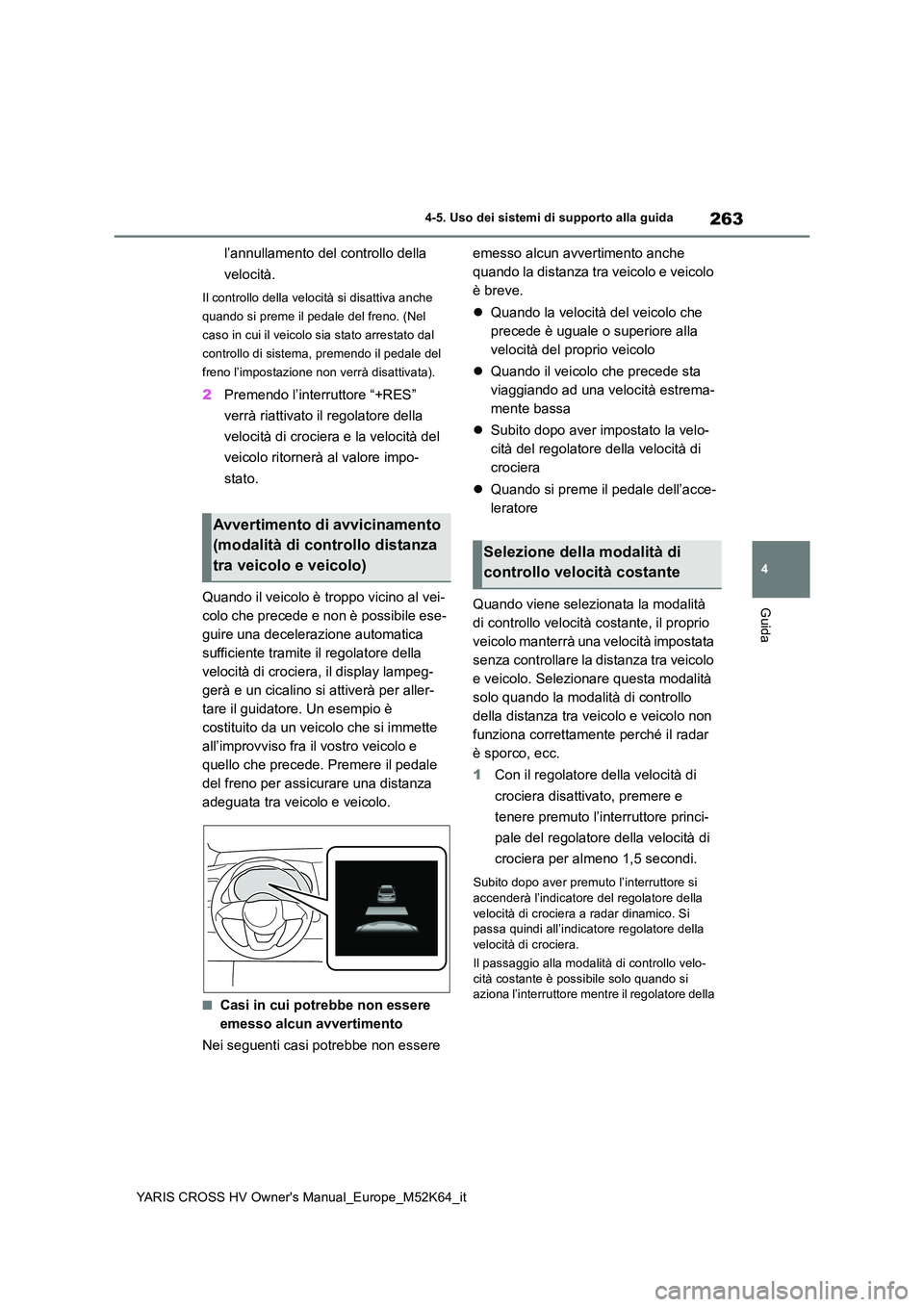

Page 265 of 662

263
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
l’annullamento del controllo della
velocità.
Il controllo della velocità si disattiva anche
quando si preme il pedale del freno. (Nel
caso in cui il veicolo sia stato arrestato dal
controllo di sistema, premendo il pedale del
freno l’impostazione non verrà disattivata).
2 Premendo l’interruttore “+RES”
verrà riattivato il regolatore della
velocità di crociera e la velocità del
veicolo ritornerà al valore impo-
stato.
Quando il veicolo è troppo vicino al vei-
colo che precede e non è possibile ese-
guire una decelerazione automatica
sufficiente tramite il regolatore della
velocità di crociera, il display lampeg-
gerà e un cicalino si attiverà per aller-
tare il guidatore. Un esempio è
costituito da un veicolo che si immette
all’improvviso fra il vostro veicolo e
quello che precede. Premere il pedale
del freno per assicurare una distanza
adeguata tra veicolo e veicolo.
■Casi in cui potrebbe non essere
emesso alcun avvertimento
Nei seguenti casi potrebbe non essere
emesso alcun avvertimento anche
quando la distanza tra veicolo e veicolo
è breve.
Quando la velocità del veicolo che
precede è uguale o superiore alla
velocità del proprio veicolo
Quando il veicolo che precede sta
viaggiando ad una velocità estrema-
mente bassa
Subito dopo aver impostato la velo-
cità del regolatore della velocità di
crociera
Quando si preme il pedale dell’acce-
leratore
Quando viene selezionata la modalità
di controllo velocità costante, il proprio
veicolo manterrà una velocità impostata
senza controllare la distanza tra veicolo
e veicolo. Selezionare questa modalità
solo quando la modalità di controllo
della distanza tra veicolo e veicolo non
funziona correttamente perché il radar
è sporco, ecc.
1 Con il regolatore della velocità di
crociera disattivato, premere e
tenere premuto l’interruttore princi-
pale del regolatore della velocità di
crociera per almeno 1,5 secondi.
Subito dopo aver premuto l’interruttore si accenderà l’indicatore del regolatore della
velocità di crociera a radar dinamico. Si passa quindi all’indicatore regolatore della velocità di crociera.
Il passaggio alla modalità di controllo velo-
cità costante è possibile solo quando si aziona l’interruttore mentre il regolatore della
Avvertimento di avvicinamento
(modalità di controllo distanza
tra veicolo e veicolo) Selezione della modalità di
controllo velocità costante

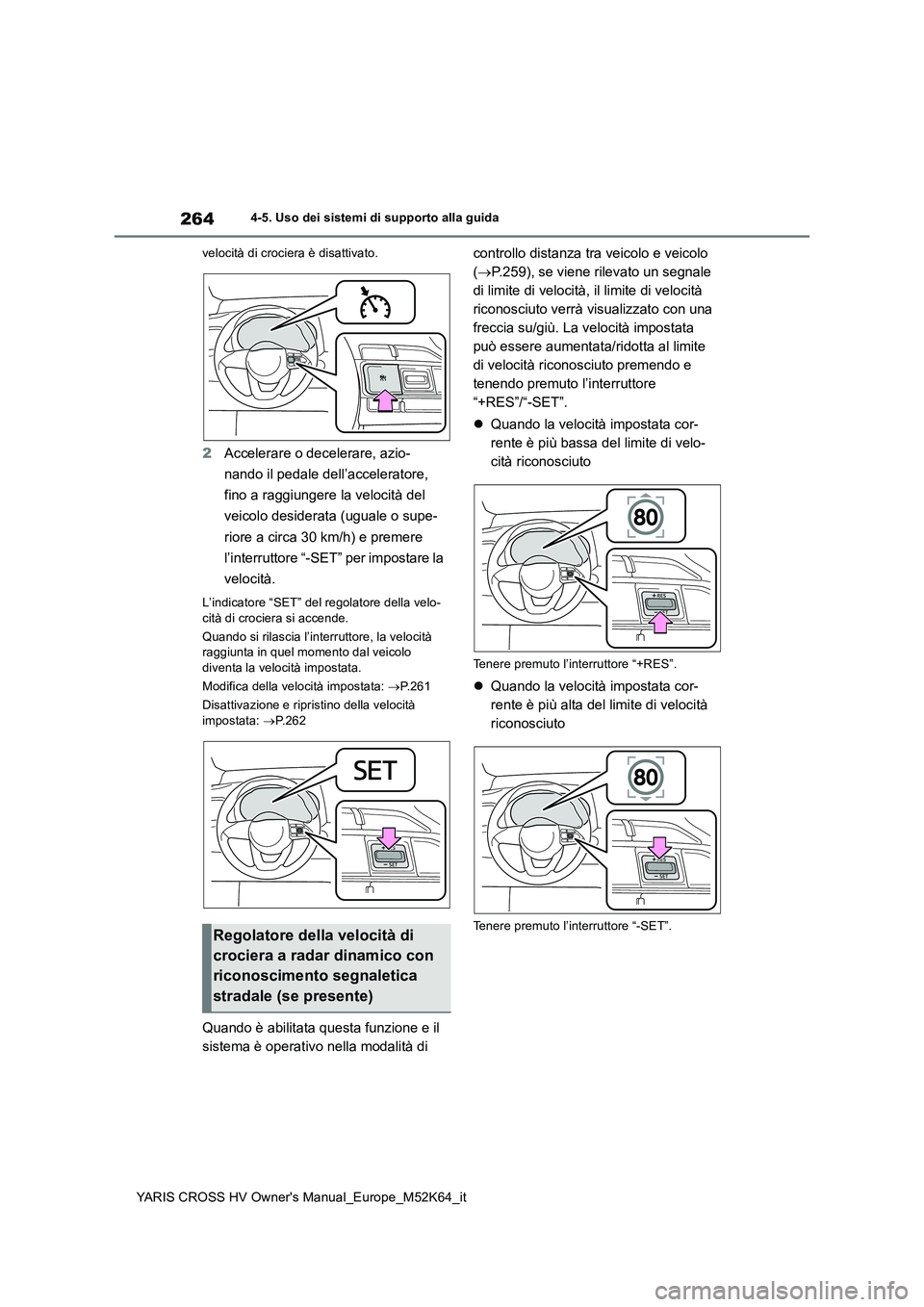

Page 266 of 662

264
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
velocità di crociera è disattivato.
2 Accelerare o decelerare, azio-
nando il pedale dell’acceleratore,
fino a raggiungere la velocità del
veicolo desiderata (uguale o supe-
riore a circa 30 km/h) e premere
l’interruttore “-SET” per impostare la
velocità.
L’indicatore “SET” del regolatore della velo- cità di crociera si accende.
Quando si rilascia l’interruttore, la velocità raggiunta in quel momento dal veicolo
diventa la velocità impostata.
Modifica della velocità impostata: P.261
Disattivazione e ripristino della velocità impostata: P.262
Quando è abilitata questa funzione e il
sistema è operativo nella modalità di
controllo distanza tra veicolo e veicolo
( P.259), se viene rilevato un segnale
di limite di velocità, il limite di velocità
riconosciuto verrà visualizzato con una
freccia su/giù. La velocità impostata
può essere aumentata/ridotta al limite
di velocità riconosciuto premendo e
tenendo premuto l’interruttore
“+RES”/“-SET”.
Quando la velocità impostata cor-
rente è più bassa del limite di velo-
cità riconosciuto
Tenere premuto l’interruttore “+RES”.
Quando la velocità impostata cor-
rente è più alta del limite di velocità
riconosciuto
Tenere premuto l’interruttore “-SET”.Regolatore della velocità di
crociera a radar dinamico con
riconoscimento segnaletica
stradale (se presente)
Page 267 of 662

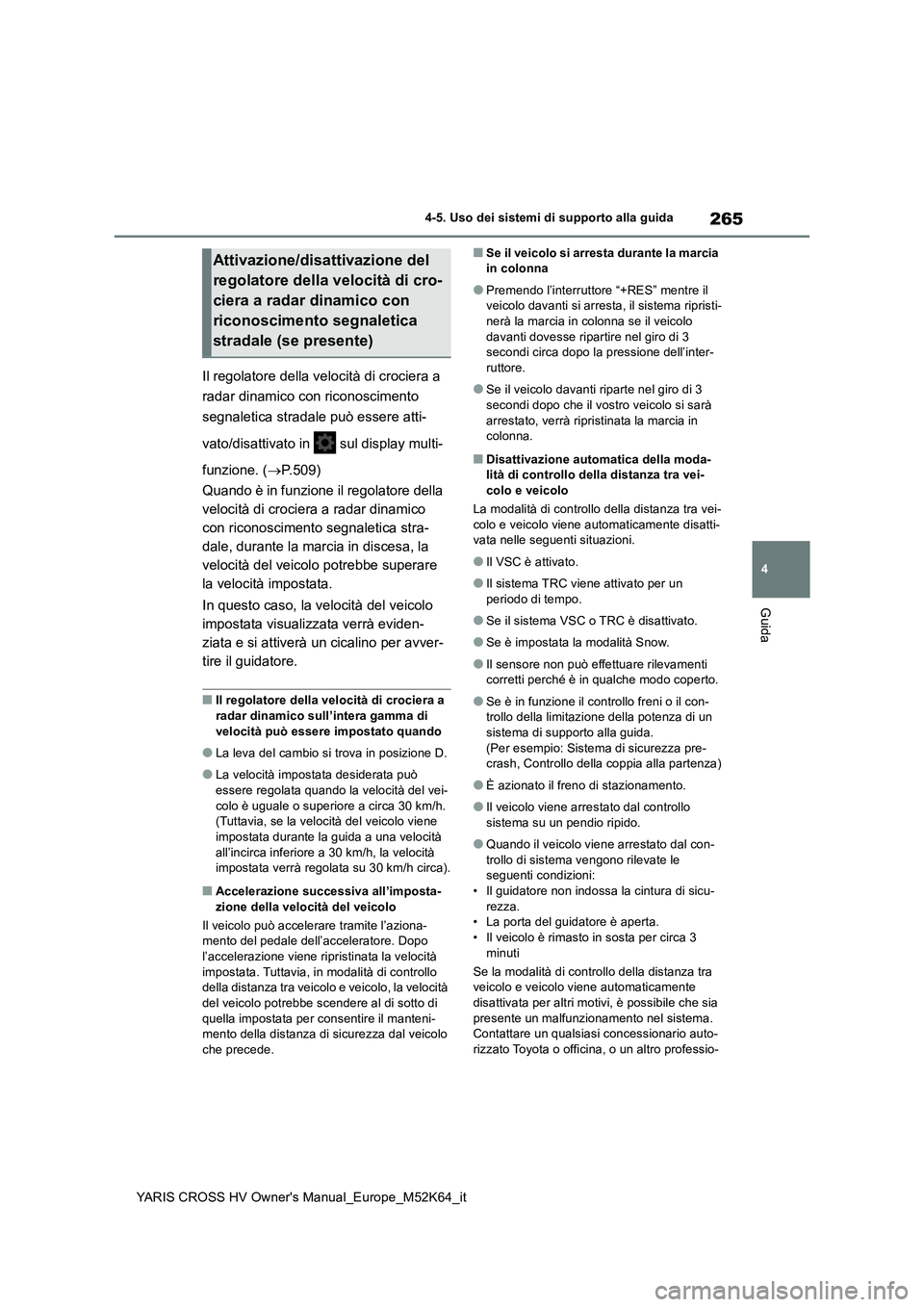

265
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Il regolatore della velocità di crociera a
radar dinamico con riconoscimento
segnaletica stradale può essere atti-
vato/disattivato in sul display multi-
funzione. ( P.509)
Quando è in funzione il regolatore della
velocità di crociera a radar dinamico
con riconoscimento segnaletica stra-
dale, durante la marcia in discesa, la
velocità del veicolo potrebbe superare
la velocità impostata.
In questo caso, la velocità del veicolo
impostata visualizzata verrà eviden-
ziata e si attiverà un cicalino per avver-
tire il guidatore.
■Il regolatore della velocità di crociera a
radar dinamico sull’intera gamma di velocità può essere impostato quando
●La leva del cambio si trova in posizione D.
●La velocità impostata desiderata può
essere regolata quando la velocità del vei- colo è uguale o superiore a circa 30 km/h. (Tuttavia, se la velocità del veicolo viene
impostata durante la guida a una velocità all’incirca inferiore a 30 km/h, la velocità impostata verrà regolata su 30 km/h circa).
■Accelerazione successiva all’imposta-
zione della velocità del veicolo
Il veicolo può accelerare tramite l’aziona- mento del pedale dell’acceleratore. Dopo l’accelerazione viene ripristinata la velocità
impostata. Tuttavia, in modalità di controllo della distanza tra veicolo e veicolo, la velocità del veicolo potrebbe scendere al di sotto di
quella impostata per consentire il manteni- mento della distanza di sicurezza dal veicolo che precede.
■Se il veicolo si arresta durante la marcia in colonna
●Premendo l’interruttore “+RES” mentre il veicolo davanti si arresta, il sistema ripristi-nerà la marcia in colonna se il veicolo
davanti dovesse ripartire nel giro di 3 secondi circa dopo la pressione dell’inter-ruttore.
●Se il veicolo davanti riparte nel giro di 3 secondi dopo che il vostro veicolo si sarà
arrestato, verrà ripristinata la marcia in colonna.
■Disattivazione automatica della moda-lità di controllo della distanza tra vei-
colo e veicolo
La modalità di controllo della distanza tra vei- colo e veicolo viene automaticamente disatti-vata nelle seguenti situazioni.
●Il VSC è attivato.
●Il sistema TRC viene attivato per un periodo di tempo.
●Se il sistema VSC o TRC è disattivato.
●Se è impostata la modalità Snow.
●Il sensore non può effettuare rilevamenti corretti perché è in qualche modo coperto.
●Se è in funzione il controllo freni o il con-trollo della limitazione della potenza di un
sistema di supporto alla guida. (Per esempio: Sistema di sicurezza pre-crash, Controllo della coppia alla partenza)
●È azionato il freno di stazionamento.
●Il veicolo viene arrestato dal controllo sistema su un pendio ripido.
●Quando il veicolo viene arrestato dal con-trollo di sistema vengono rilevate le seguenti condizioni:
• Il guidatore non indossa la cintura di sicu- rezza.• La porta del guidatore è aperta.
• Il veicolo è rimasto in sosta per circa 3 minuti
Se la modalità di controllo della distanza tra veicolo e veicolo viene automaticamente
disattivata per altri motivi, è possibile che sia presente un malfunzionamento nel sistema. Contattare un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professio-
Attivazione/disattivazione del
regolatore della velocità di cro-
ciera a radar dinamico con
riconoscimento segnaletica
stradale (se presente)
Page 268 of 662

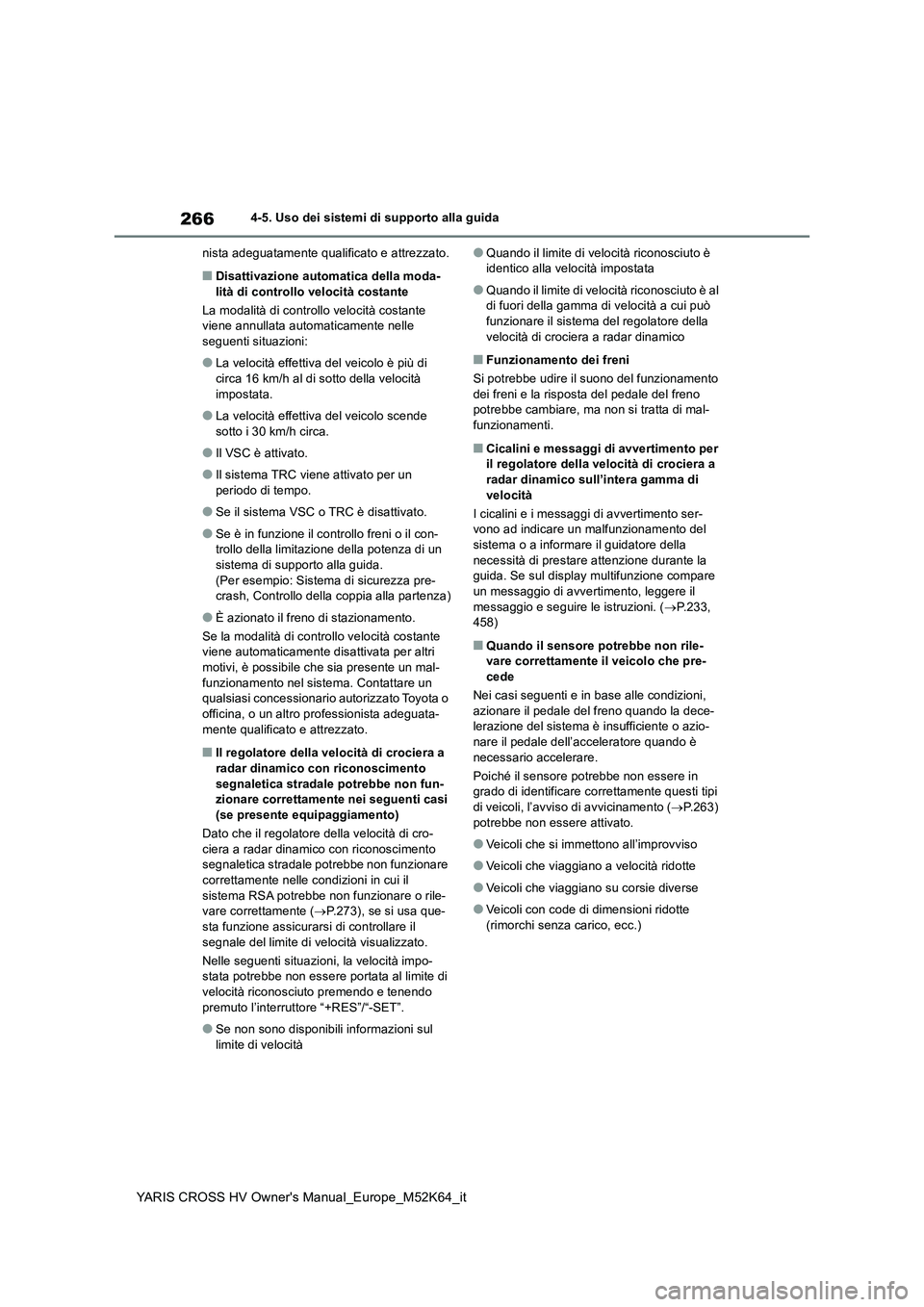

266
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
nista adeguatamente qualificato e attrezzato.
■Disattivazione automatica della moda- lità di controllo velocità costante
La modalità di controllo velocità costante viene annullata automaticamente nelle
seguenti situazioni:
●La velocità effettiva del veicolo è più di
circa 16 km/h al di sotto della velocità impostata.
●La velocità effettiva del veicolo scende sotto i 30 km/h circa.
●Il VSC è attivato.
●Il sistema TRC viene attivato per un
periodo di tempo.
●Se il sistema VSC o TRC è disattivato.
●Se è in funzione il controllo freni o il con- trollo della limitazione della potenza di un
sistema di supporto alla guida. (Per esempio: Sistema di sicurezza pre-crash, Controllo della coppia alla partenza)
●È azionato il freno di stazionamento.
Se la modalità di controllo velocità costante viene automaticamente disattivata per altri
motivi, è possibile che sia presente un mal- funzionamento nel sistema. Contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguata- mente qualificato e attrezzato.
■Il regolatore della velocità di crociera a radar dinamico con riconoscimento
segnaletica stradale potrebbe non fun- zionare correttamente nei seguenti casi (se presente equipaggiamento)
Dato che il regolatore della velocità di cro-
ciera a radar dinamic o con riconoscimento segnaletica stradale potrebbe non funzionare correttamente nelle condizioni in cui il
sistema RSA potrebbe non funzionare o rile- vare correttamente ( P.273), se si usa que- sta funzione assicurarsi di controllare il
segnale del limite di velocità visualizzato.
Nelle seguenti situazioni, la velocità impo- stata potrebbe non essere portata al limite di velocità riconosciuto premendo e tenendo
premuto l’interruttore “+RES”/“-SET”.
●Se non sono disponibili informazioni sul
limite di velocità
●Quando il limite di velocità riconosciuto è identico alla velocità impostata
●Quando il limite di velocità riconosciuto è al di fuori della gamma di velocità a cui può funzionare il sistema del regolatore della
velocità di crociera a radar dinamico
■Funzionamento dei freni
Si potrebbe udire il suono del funzionamento dei freni e la risposta del pedale del freno potrebbe cambiare, ma non si tratta di mal-
funzionamenti.
■Cicalini e messaggi di avvertimento per il regolatore della velocità di crociera a radar dinamico sull’intera gamma di
velocità
I cicalini e i messaggi di avvertimento ser- vono ad indicare un malfunzionamento del sistema o a informare il guidatore della
necessità di prestare attenzione durante la guida. Se sul display multifunzione compare un messaggio di avvertimento, leggere il
messaggio e seguire le istruzioni. ( P.233, 458)
■Quando il sensore potrebbe non rile-vare correttamente il veicolo che pre-
cede
Nei casi seguenti e in base alle condizioni, azionare il pedale del freno quando la dece-lerazione del sistema è insufficiente o azio-
nare il pedale dell’acceleratore quando è necessario accelerare.
Poiché il sensore potrebbe non essere in grado di identificare correttamente questi tipi
di veicoli, l’avviso di avvicinamento ( P.263) potrebbe non essere attivato.
●Veicoli che si immettono all’improvviso
●Veicoli che viaggiano a velocità ridotte
●Veicoli che viaggiano su corsie diverse
●Veicoli con code di dimensioni ridotte (rimorchi senza carico, ecc.)
Page 269 of 662

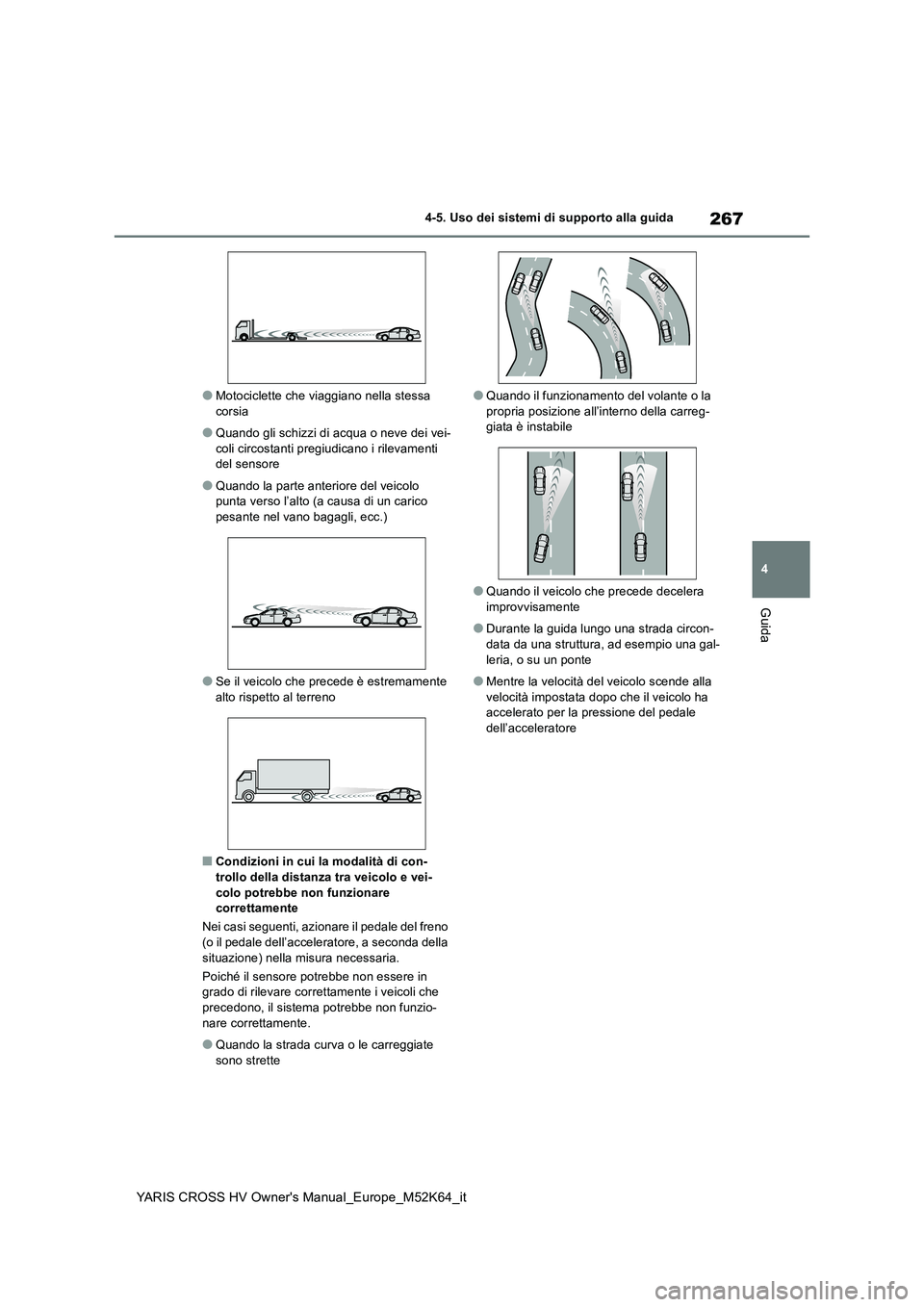

267
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●Motociclette che viaggiano nella stessa corsia
●Quando gli schizzi di acqua o neve dei vei-coli circostanti pregiudicano i rilevamenti del sensore
●Quando la parte anteriore del veicolo punta verso l’alto (a causa di un carico
pesante nel vano bagagli, ecc.)
●Se il veicolo che precede è estremamente
alto rispetto al terreno
■Condizioni in cui la modalità di con-
trollo della distanza tra veicolo e vei- colo potrebbe non funzionare correttamente
Nei casi seguenti, azionare il pedale del freno
(o il pedale dell’acceleratore, a seconda della situazione) nella misura necessaria.
Poiché il sensore potrebbe non essere in grado di rilevare correttamente i veicoli che
precedono, il sistema potrebbe non funzio- nare correttamente.
●Quando la strada curva o le carreggiate sono strette
●Quando il funzionamento del volante o la propria posizione all’interno della carreg-giata è instabile
●Quando il veicolo che precede decelera improvvisamente
●Durante la guida lungo una strada circon-data da una struttura, ad esempio una gal-
leria, o su un ponte
●Mentre la velocità del veicolo scende alla
velocità impostata dopo che il veicolo ha accelerato per la pressione del pedale dell’acceleratore
Page 270 of 662

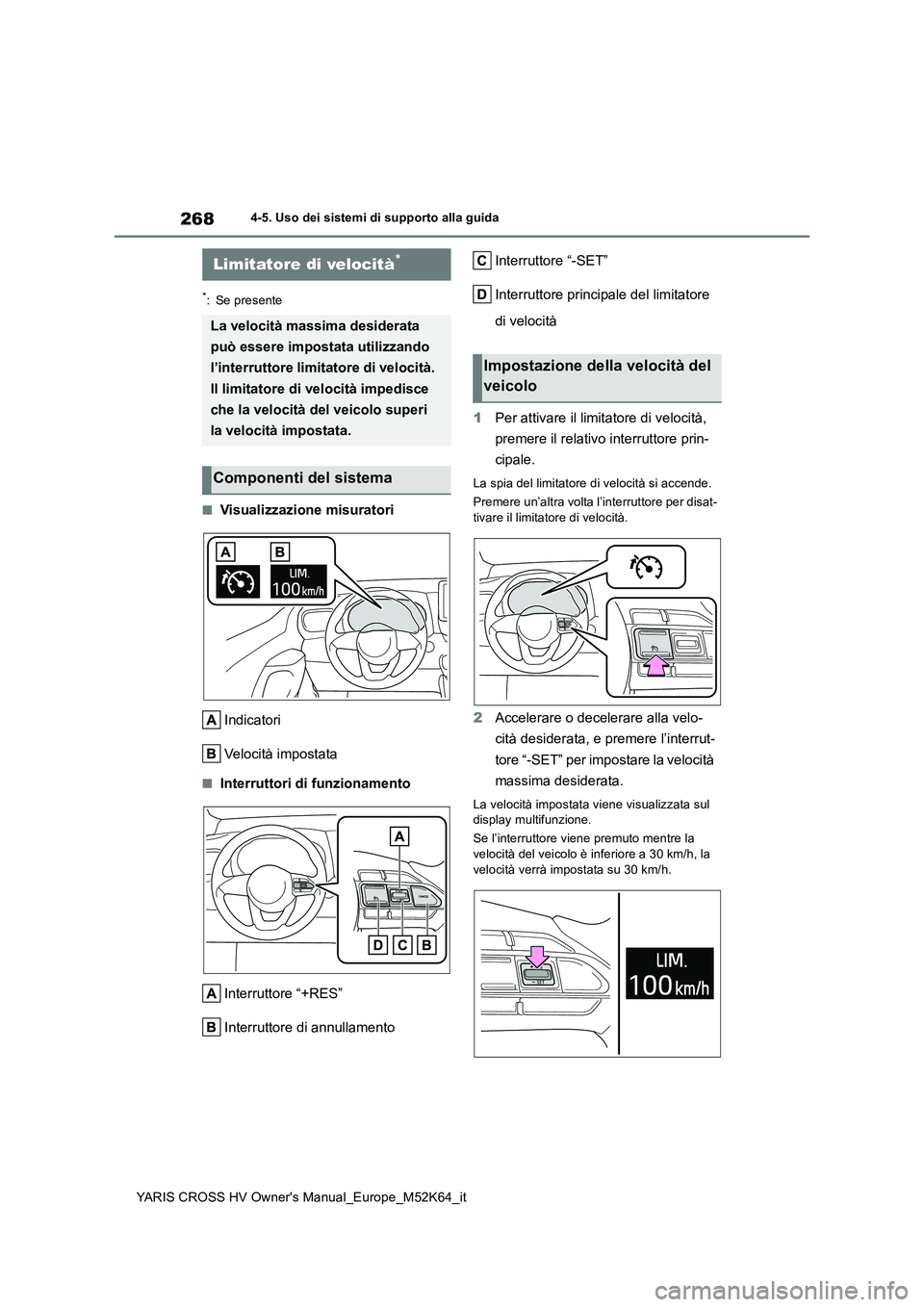

268
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
*: Se presente
■Visualizzazione misuratori
Indicatori
Velocità impostata
■Interruttori di funzionamento
Interruttore “+RES”
Interruttore di annullamento
Interruttore “-SET”
Interruttore principale del limitatore
di velocità
1 Per attivare il limitatore di velocità,
premere il relativo interruttore prin-
cipale.
La spia del limitatore di velocità si accende.
Premere un’altra volta l’interruttore per disat- tivare il limitatore di velocità.
2 Accelerare o decelerare alla velo-
cità desiderata, e premere l’interrut-
tore “-SET” per impostare la velocità
massima desiderata.
La velocità impostata viene visualizzata sul display multifunzione.
Se l’interruttore viene premuto mentre la velocità del veicolo è inferiore a 30 km/h, la
velocità verrà impostata su 30 km/h.
Limitatore di velocità*
La velocità massima desiderata
può essere impostata utilizzando
l’interruttore limitatore di velocità.
Il limitatore di velocità impedisce
che la velocità del veicolo superi
la velocità impostata.
Componenti del sistema
Impostazione della velocità del
veicolo
