TOYOTA YARIS CROSS 2021 Manuale duso (in Italian)

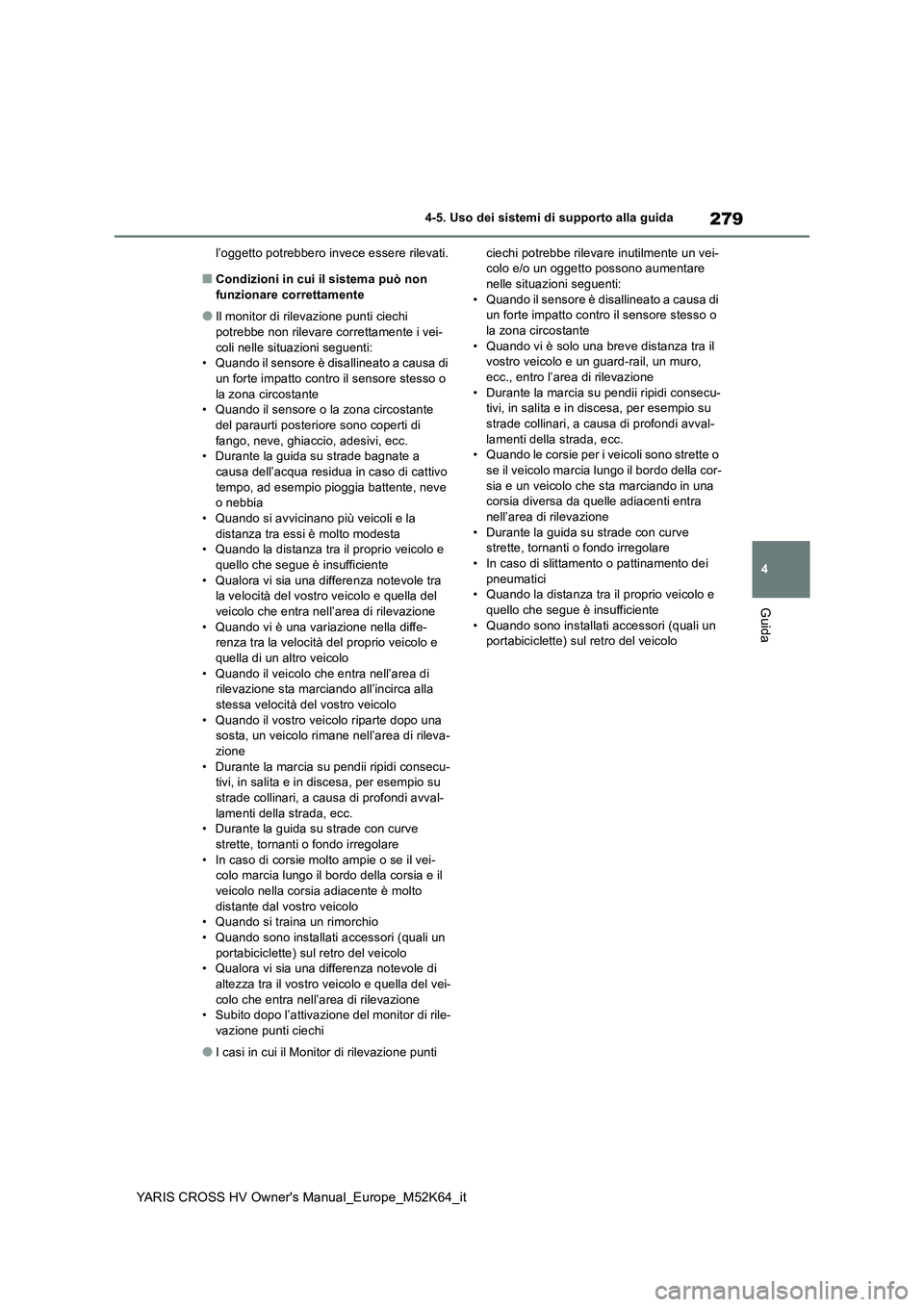

279
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
l’oggetto potrebbero invece essere rilevati.
■Condizioni in cui il sistema può non
funzionare correttamente
●Il monitor di rilevazione punti ciechi
potrebbe non rilevare correttamente i vei- coli nelle situazioni seguenti:• Quando il sensore è disallineato a causa di
un forte impatto contro il sensore stesso o la zona circostante• Quando il sensore o la zona circostante
del paraurti posteri ore sono coperti di fango, neve, ghiaccio, adesivi, ecc.• Durante la guida su strade bagnate a
causa dell’acqua residua in caso di cattivo tempo, ad esempio pioggia battente, neve o nebbia
• Quando si avvicinano più veicoli e la distanza tra essi è molto modesta• Quando la distanza tra il proprio veicolo e
quello che segue è insufficiente • Qualora vi sia una differenza notevole tra la velocità del vostro veicolo e quella del
veicolo che entra nell’area di rilevazione • Quando vi è una variazione nella diffe-renza tra la velocità del proprio veicolo e
quella di un altro veicolo • Quando il veicolo che entra nell’area di rilevazione sta marciando all’incirca alla
stessa velocità del vostro veicolo • Quando il vostro veicolo riparte dopo una sosta, un veicolo rimane nell’area di rileva-
zione • Durante la marcia su pendii ripidi consecu-tivi, in salita e in discesa, per esempio su
strade collinari, a causa di profondi avval- lamenti della strada, ecc.• Durante la guida su strade con curve
strette, tornanti o fondo irregolare • In caso di corsie molto ampie o se il vei-colo marcia lungo il bordo della corsia e il
veicolo nella corsia adiacente è molto distante dal vostro veicolo• Quando si traina un rimorchio
• Quando sono installati accessori (quali un portabiciclette) sul retro del veicolo• Qualora vi sia una differenza notevole di
altezza tra il vostro veicolo e quella del vei- colo che entra nell’area di rilevazione• Subito dopo l’attivazione del monitor di rile-
vazione punti ciechi
●I casi in cui il Monitor di rilevazione punti
ciechi potrebbe rilevare inutilmente un vei- colo e/o un oggetto possono aumentare nelle situazioni seguenti:
• Quando il sensore è disallineato a causa di un forte impatto contro il sensore stesso o la zona circostante
• Quando vi è solo una breve distanza tra il vostro veicolo e un guard-rail, un muro, ecc., entro l’area di rilevazione
• Durante la marcia su pendii ripidi consecu- tivi, in salita e in discesa, per esempio su strade collinari, a causa di profondi avval-
lamenti della strada, ecc. • Quando le corsie per i veicoli sono strette o se il veicolo marcia lungo il bordo della cor-
sia e un veicolo che sta marciando in una corsia diversa da quelle adiacenti entra nell’area di rilevazione
• Durante la guida su strade con curve strette, tornanti o fondo irregolare• In caso di slittamento o pattinamento dei
pneumatici • Quando la distanza tra il proprio veicolo e quello che segue è insufficiente
• Quando sono installati accessori (quali un portabiciclette) sul retro del veicolo

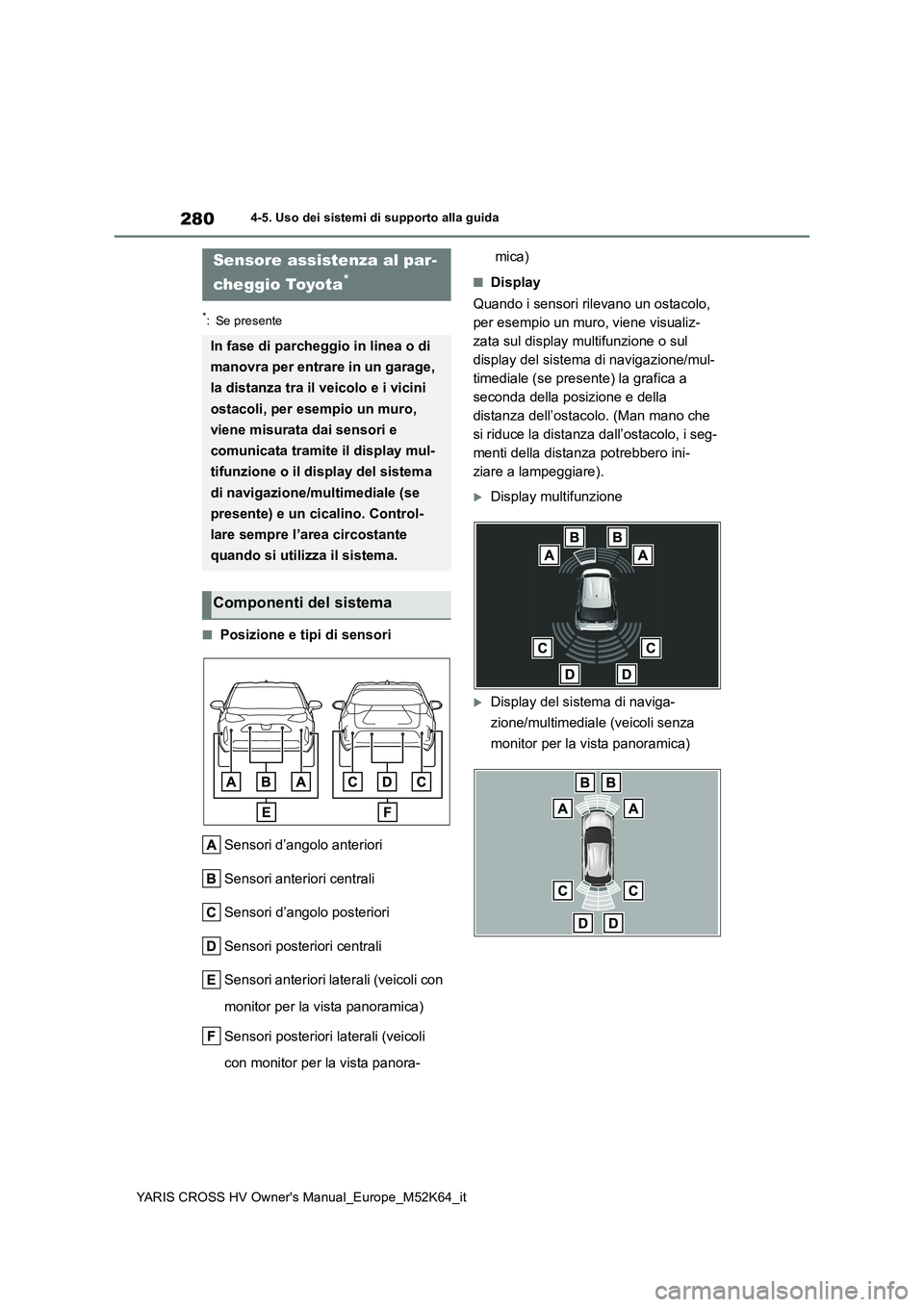

280
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
*: Se presente
■Posizione e tipi di sensori
Sensori d’angolo anteriori
Sensori anteriori centrali
Sensori d’angolo posteriori
Sensori posteriori centrali
Sensori anteriori laterali (veicoli con
monitor per la vista panoramica)
Sensori posteriori laterali (veicoli
con monitor per la vista panora-
mica)
■Display
Quando i sensori rilevano un ostacolo,
per esempio un muro, viene visualiz-
zata sul display multifunzione o sul
display del sistema di navigazione/mul-
timediale (se presente) la grafica a
seconda della posizione e della
distanza dell’ostacolo. (Man mano che
si riduce la distanza dall’ostacolo, i seg-
menti della distanza potrebbero ini-
ziare a lampeggiare).
Display multifunzione
Display del sistema di naviga-
zione/multimediale (veicoli senza
monitor per la vista panoramica)
Sensore assistenza al par-
cheggio Toyota*
In fase di parcheggio in linea o di
manovra per entrare in un garage,
la distanza tra il veicolo e i vicini
ostacoli, per esempio un muro,
viene misurata dai sensori e
comunicata tramite il display mul-
tifunzione o il display del sistema
di navigazione/multimediale (se
presente) e un cicalino. Control-
lare sempre l’area circostante
quando si utilizza il sistema.
Componenti del sistema

281
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Display del sistema di naviga-
zione/multimediale (veicoli con
monitor per la vista panoramica)
Rilevamento del sensore d’angolo
anteriore
Rilevamento del sensore centrale
anteriore
Rilevamento del sensore d’angolo
posteriore
Rilevamento del sensore centrale
posteriore
Sensori anteriori laterali
Sensori posteriori laterali
Usare gli interruttori di comando per
attivare/disattivare il sensore assi-
stenza al parcheggio Toyota. ( P.109,
115)
1 Premere / (display da 4,2
pollici) o / (display da 7 pol-
lici) dell’interruttore di comando per
selezionare .
2 Premere / (display da 4,2
pollici) o / (display da 7 pol-
lici) dell’interruttore di comando per
selezionare , quindi premere
.
Quando viene disattivata la funzione
del sensore assistenza al parcheggio
Toyota, si accende l’indicatore sensore
assistenza al parcheggio Toyota
DISATTIVATO ( P. 9 4 ) .
Per riattivare il sistema quando è disat-
tivato, selezionare sul display multi-
funzione, selezionare e quindi
Acceso. Se viene disattivato con que-
sto metodo, il sistema non verrà riatti-
vato portando l’interruttore POWER su
spento e quindi su ON.
Attivazione/disattivazione del
sensore assistenza al parcheg-
gio Toyota
AVVISO
■Avvertenze relative all’utilizzo del
sistema
Il livello di precisione delle funzioni di rico- noscimento e di controllo è limitato: è con-sigliabile, pertanto, non fare eccessivo
affidamento sul sistema. Il guidatore deve essere sempre attento all’ambiente circo-stante e impegnarsi costantemente in una
guida sicura.
■Per garantire il corretto funziona- mento del sistema
Osservare le seguenti precauzioni.
La mancata osservanza di queste precau- zioni potrebbe compromettere la guida sicura del veicolo, con conseguente
rischio di incidente.

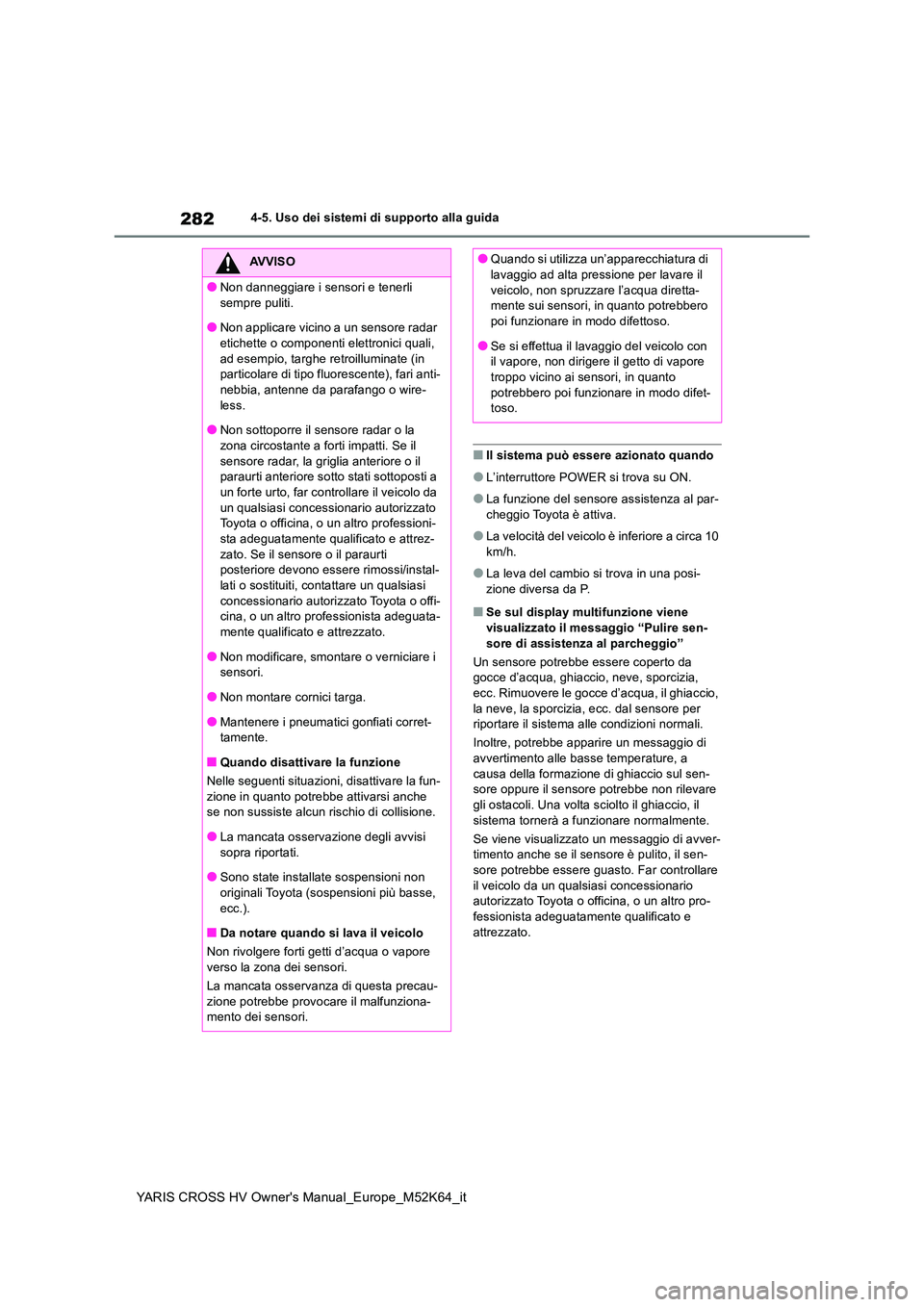

282
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
■Il sistema può essere azionato quando
●L’interruttore POWER si trova su ON.
●La funzione del sensore assistenza al par- cheggio Toyota è attiva.
●La velocità del veicolo è inferiore a circa 10 km/h.
●La leva del cambio si trova in una posi-zione diversa da P.
■Se sul display multifunzione viene visualizzato il messaggio “Pulire sen-
sore di assistenza al parcheggio”
Un sensore potrebbe essere coperto da gocce d’acqua, ghiaccio, neve, sporcizia, ecc. Rimuovere le gocce d’acqua, il ghiaccio,
la neve, la sporcizia, ecc. dal sensore per riportare il sistema alle condizioni normali.
Inoltre, potrebbe apparire un messaggio di avvertimento alle basse temperature, a
causa della formazione di ghiaccio sul sen- sore oppure il sensore potrebbe non rilevare gli ostacoli. Una volta sciolto il ghiaccio, il
sistema tornerà a funzionare normalmente.
Se viene visualizzato un messaggio di avver- timento anche se il sensore è pulito, il sen-sore potrebbe essere guasto. Far controllare
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-fessionista adeguatamente qualificato e
attrezzato.
AVVISO
●Non danneggiare i sensori e tenerli
sempre puliti.
●Non applicare vicino a un sensore radar etichette o componenti elettronici quali,
ad esempio, targhe retroilluminate (in particolare di tipo fluorescente), fari anti-nebbia, antenne da parafango o wire-
less.
●Non sottoporre il sensore radar o la zona circostante a forti impatti. Se il
sensore radar, la griglia anteriore o il paraurti anteriore sotto stati sottoposti a un forte urto, far controllare il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-sta adeguatamente qualificato e attrez-
zato. Se il sensore o il paraurti posteriore devono essere rimossi/instal-lati o sostituiti, contattare un qualsiasi
concessionario autorizzato Toyota o offi- cina, o un altro professionista adeguata-mente qualificato e attrezzato.
●Non modificare, smontare o verniciare i sensori.
●Non montare cornici targa.
●Mantenere i pneumatici gonfiati corret-tamente.
■Quando disattivare la funzione
Nelle seguenti situazioni, disattivare la fun- zione in quanto potrebbe attivarsi anche se non sussiste alcun rischio di collisione.
●La mancata osservazione degli avvisi sopra riportati.
●Sono state installate sospensioni non
originali Toyota (sospensioni più basse, ecc.).
■Da notare quando si lava il veicolo
Non rivolgere forti getti d’acqua o vapore
verso la zona dei sensori.
La mancata osservanza di questa precau- zione potrebbe provocare il malfunziona-mento dei sensori.
●Quando si utilizza un’apparecchiatura di lavaggio ad alta pressione per lavare il
veicolo, non spruzzare l’acqua diretta- mente sui sensori, in quanto potrebbero poi funzionare in modo difettoso.
●Se si effettua il lavaggio del veicolo con il vapore, non dirigere il getto di vapore troppo vicino ai sensori, in quanto
potrebbero poi funzionare in modo difet- toso.

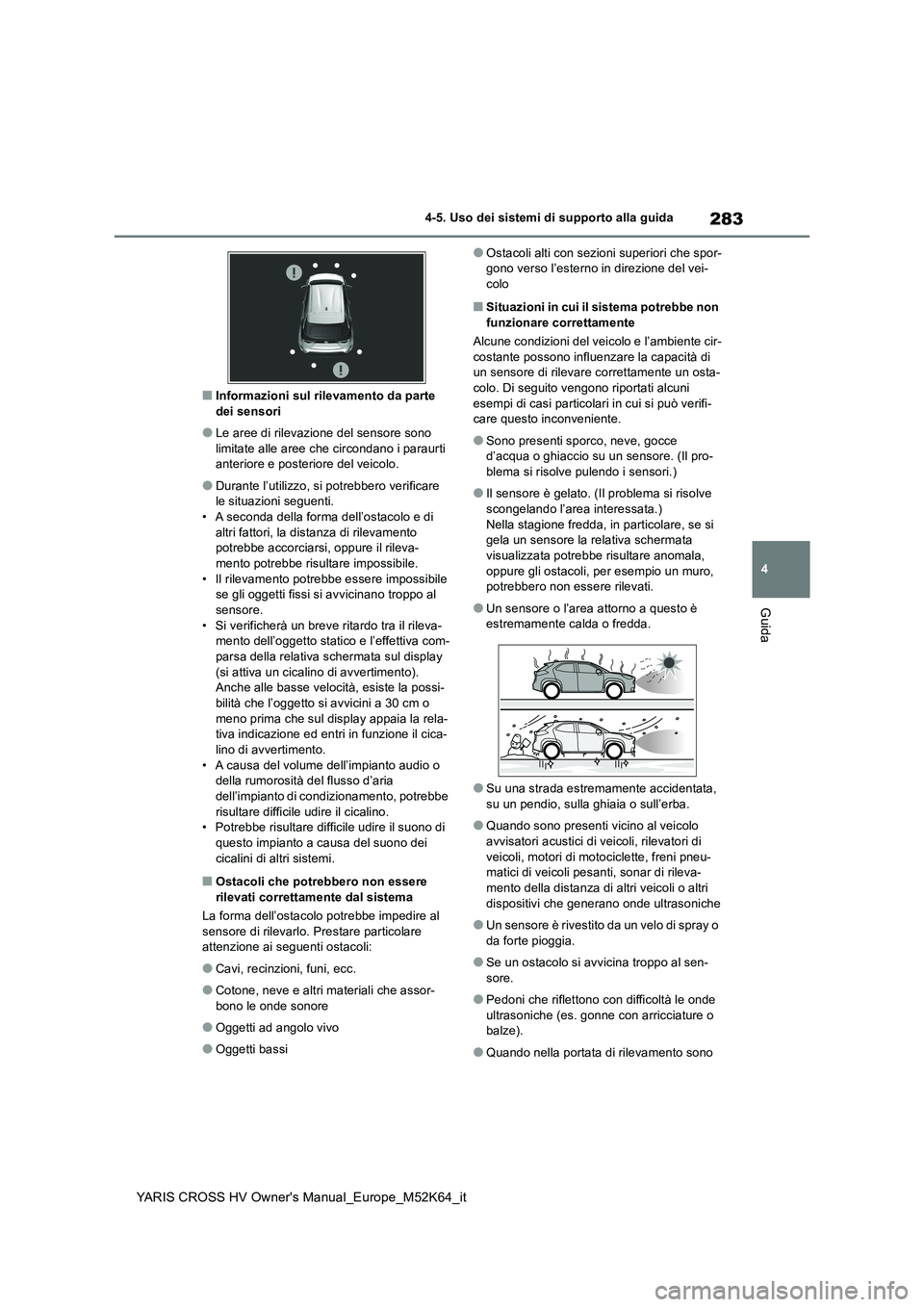

283
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
■Informazioni sul rilevamento da parte dei sensori
●Le aree di rilevazione del sensore sono limitate alle aree che circondano i paraurti anteriore e posteriore del veicolo.
●Durante l’utilizzo, si potrebbero verificare le situazioni seguenti.
• A seconda della forma dell’ostacolo e di altri fattori, la distanza di rilevamento potrebbe accorciarsi, oppure il rileva-
mento potrebbe risultare impossibile. • Il rilevamento potrebbe essere impossibile se gli oggetti fissi si avvicinano troppo al
sensore. • Si verificherà un breve ritardo tra il rileva-mento dell’oggetto statico e l’effettiva com-
parsa della relativa schermata sul display (si attiva un cicalino di avvertimento). Anche alle basse velocità, esiste la possi-
bilità che l’oggetto si avvicini a 30 cm o meno prima che sul display appaia la rela-tiva indicazione ed entri in funzione il cica-
lino di avvertimento. • A causa del volume dell’impianto audio o della rumorosità del flusso d’aria
dell’impianto di condizionamento, potrebbe risultare difficile udire il cicalino.• Potrebbe risultare difficile udire il suono di
questo impianto a causa del suono dei cicalini di altri sistemi.
■Ostacoli che potrebbero non essere rilevati correttamente dal sistema
La forma dell’ostacolo potrebbe impedire al
sensore di rilevarlo. Prestare particolare attenzione ai seguenti ostacoli:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assor-
bono le onde sonore
●Oggetti ad angolo vivo
●Oggetti bassi
●Ostacoli alti con sezioni superiori che spor- gono verso l’esterno in direzione del vei-colo
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
Alcune condizioni del veicolo e l’ambiente cir- costante possono influenzare la capacità di un sensore di rilevare correttamente un osta-
colo. Di seguito vengono riportati alcuni esempi di casi particolari in cui si può verifi-care questo inconveniente.
●Sono presenti sporco, neve, gocce d’acqua o ghiaccio su un sensore. (Il pro-
blema si risolve pulendo i sensori.)
●Il sensore è gelato. (Il problema si risolve
scongelando l’area interessata.) Nella stagione fredda, in particolare, se si gela un sensore la relativa schermata
visualizzata potrebbe risultare anomala, oppure gli ostacoli, per esempio un muro, potrebbero non essere rilevati.
●Un sensore o l’area attorno a questo è estremamente calda o fredda.
●Su una strada estremamente accidentata, su un pendio, sulla ghiaia o sull’erba.
●Quando sono presenti vicino al veicolo avvisatori acustici di veicoli, rilevatori di
veicoli, motori di motociclette, freni pneu- matici di veicoli pesanti, sonar di rileva-mento della distanza di altri veicoli o altri
dispositivi che generano onde ultrasoniche
●Un sensore è rivestito da un velo di spray o
da forte pioggia.
●Se un ostacolo si avvicina troppo al sen-
sore.
●Pedoni che riflettono con difficoltà le onde
ultrasoniche (es. gonne con arricciature o balze).
●Quando nella portata di rilevamento sono

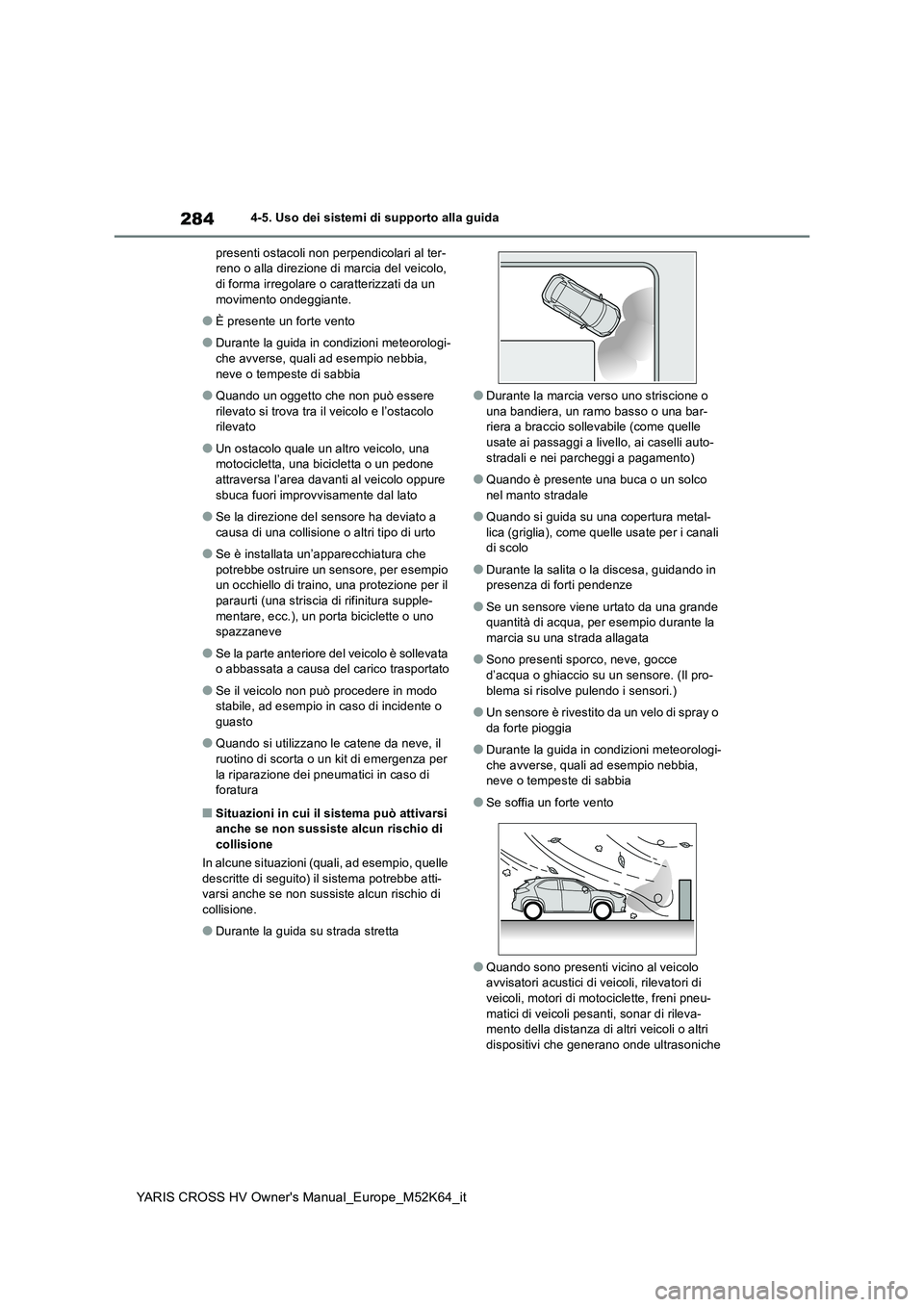

284
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
presenti ostacoli non perpendicolari al ter- reno o alla direzione di marcia del veicolo, di forma irregolare o caratterizzati da un
movimento ondeggiante.
●È presente un forte vento
●Durante la guida in condizioni meteorologi- che avverse, quali ad esempio nebbia,
neve o tempeste di sabbia
●Quando un oggetto che non può essere
rilevato si trova tra il veicolo e l’ostacolo rilevato
●Un ostacolo quale un altro veicolo, una motocicletta, una bicicletta o un pedone attraversa l’area davanti al veicolo oppure
sbuca fuori improvvisamente dal lato
●Se la direzione del sensore ha deviato a
causa di una collisione o altri tipo di urto
●Se è installata un’apparecchiatura che
potrebbe ostruire un sensore, per esempio un occhiello di traino, una protezione per il paraurti (una striscia di rifinitura supple-
mentare, ecc.), un porta biciclette o uno spazzaneve
●Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o guasto
●Quando si utilizzano le catene da neve, il ruotino di scorta o un kit di emergenza per
la riparazione dei pneumatici in caso di foratura
■Situazioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di
collisione
In alcune situazioni (quali, ad esempio, quelle descritte di seguito) il sistema potrebbe atti-varsi anche se non sussiste alcun rischio di
collisione.
●Durante la guida su strada stretta
●Durante la marcia verso uno striscione o una bandiera, un ramo basso o una bar-riera a braccio sollevabile (come quelle
usate ai passaggi a livello, ai caselli auto- stradali e nei parcheggi a pagamento)
●Quando è presente una buca o un solco nel manto stradale
●Quando si guida su una copertura metal-lica (griglia), come quelle usate per i canali di scolo
●Durante la salita o la discesa, guidando in presenza di forti pendenze
●Se un sensore viene urtato da una grande quantità di acqua, per esempio durante la
marcia su una strada allagata
●Sono presenti sporco, neve, gocce
d’acqua o ghiaccio su un sensore. (Il pro- blema si risolve pulendo i sensori.)
●Un sensore è rivestito da un velo di spray o da forte pioggia
●Durante la guida in condizioni meteorologi-che avverse, quali ad esempio nebbia, neve o tempeste di sabbia
●Se soffia un forte vento
●Quando sono presenti vicino al veicolo avvisatori acustici di veicoli, rilevatori di veicoli, motori di motociclette, freni pneu-
matici di veicoli pesanti, sonar di rileva- mento della distanza di altri veicoli o altri dispositivi che generano onde ultrasoniche

285
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato
●Se la direzione del sensore ha deviato a causa di una collisione o altri tipo di urto
●Il veicolo si sta avvicinando ad un cordolo alto o curvo
●Si guida nelle vicinanze di colonne (travi d’acciaio a H, ecc.) in parcheggi multi-piano, cantieri, ecc.
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o
guasto
●Su una strada estremamente accidentata,
su un pendio, sulla ghiaia o sull’erba
●Quando si utilizzano le catene da neve, il
ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso di foratura
■Portata di rilevamento dei sensori
(veicoli senza monitor per la vista
panoramica)
Circa 100 cm
Circa 150 cm
Circa 60 cm
Il diagramma mostra la portata di rilevazione
dei sensori. Tenere pres ente che i sensori
non possono rilevare ostacoli che sono
troppo vicini al veicolo.
La portata dei sensori potrebbe cambiare a
seconda della forma dell’oggetto, ecc.
Display di rilevazione del sen-
sore, distanza dall’oggetto

286
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida

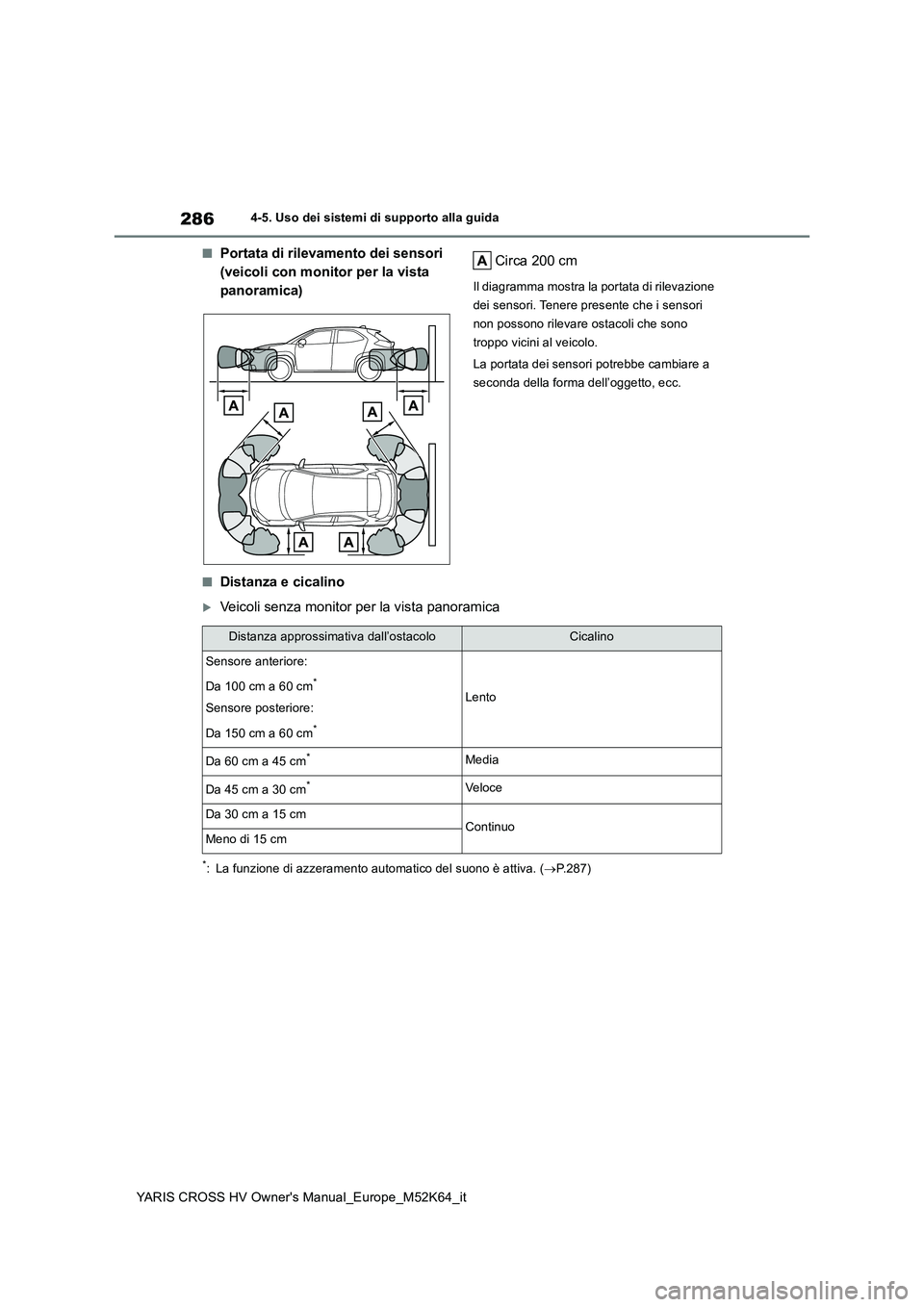

■Portata di rilevamento dei sensori
(veicoli con monitor per la vista
panoramica)
Circa 200 cm
Il diagramma mostra la portata di rilevazione
dei sensori. Tenere pres ente che i sensori
non possono rilevare ostacoli che sono
troppo vicini al veicolo.
La portata dei sensori potrebbe cambiare a
seconda della forma dell’oggetto, ecc.
■Distanza e cicalino
Veicoli senza monitor per la vista panoramica
*: La funzione di azzeramento automatico del suono è attiva. ( P.287)
Distanza approssimativa dall’ostacoloCicalino
Sensore anteriore:
Da 100 cm a 60 cm*
Sensore posteriore:
Da 150 cm a 60 cm*
Lento
Da 60 cm a 45 cm*Media
Da 45 cm a 30 cm*Ve l o ce
Da 30 cm a 15 cmContinuoMeno di 15 cm

287
4
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida
Guida

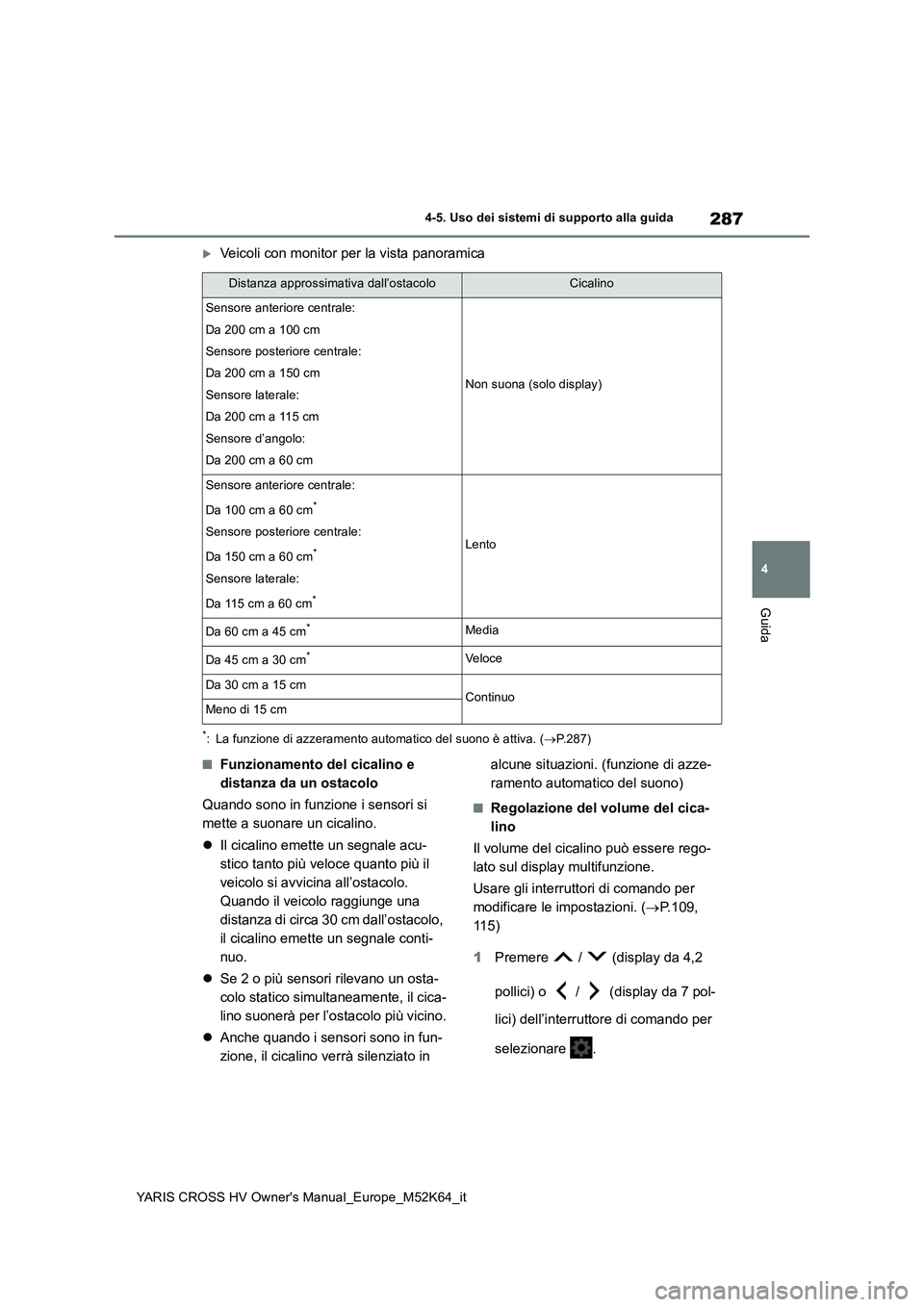

Veicoli con monitor per la vista panoramica
*: La funzione di azzeramento automatico del suono è attiva. (P.287)
■Funzionamento del cicalino e
distanza da un ostacolo
Quando sono in funzione i sensori si
mette a suonare un cicalino.
 Il cicalino emette un segnale acu-
stico tanto più veloce quanto più il
veicolo si avvicina all’ostacolo.
Quando il veicolo raggiunge una
distanza di circa 30 cm dall’ostacolo,
il cicalino emette un segnale conti-
nuo.
 Se 2 o più sensori rilevano un osta-
colo statico simultaneamente, il cica-
lino suonerà per l’ostacolo più vicino.
 Anche quando i sensori sono in fun-
zione, il cicalino verrà silenziato in
alcune situazioni. (funzione di azze-
ramento automatico del suono)
■Regolazione del volume del cica-
lino
Il volume del cicalino può essere rego-
lato sul display multifunzione.
Usare gli interruttori di comando per
modificare le impostazioni. ( P.109,
11 5 )
1 Premere / (display da 4,2
pollici) o / (display da 7 pol-
lici) dell’interruttore di comando per
selezionare .
Distanza approssimativa dall’ostacoloCicalino
Sensore anteriore centrale:
Da 200 cm a 100 cm
Sensore posteriore centrale:
Da 200 cm a 150 cm
Sensore laterale:
Da 200 cm a 115 cm
Sensore d’angolo:
Da 200 cm a 60 cm
Non suona (solo display)
Sensore anteriore centrale:
Da 100 cm a 60 cm*
Sensore posteriore centrale:
Da 150 cm a 60 cm*
Sensore laterale:
Da 115 cm a 60 cm*
Lento
Da 60 cm a 45 cm*Media
Da 45 cm a 30 cm*Ve l o ce
Da 30 cm a 15 cmContinuoMeno di 15 cm

288
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
4-5. Uso dei sistemi di supporto alla guida

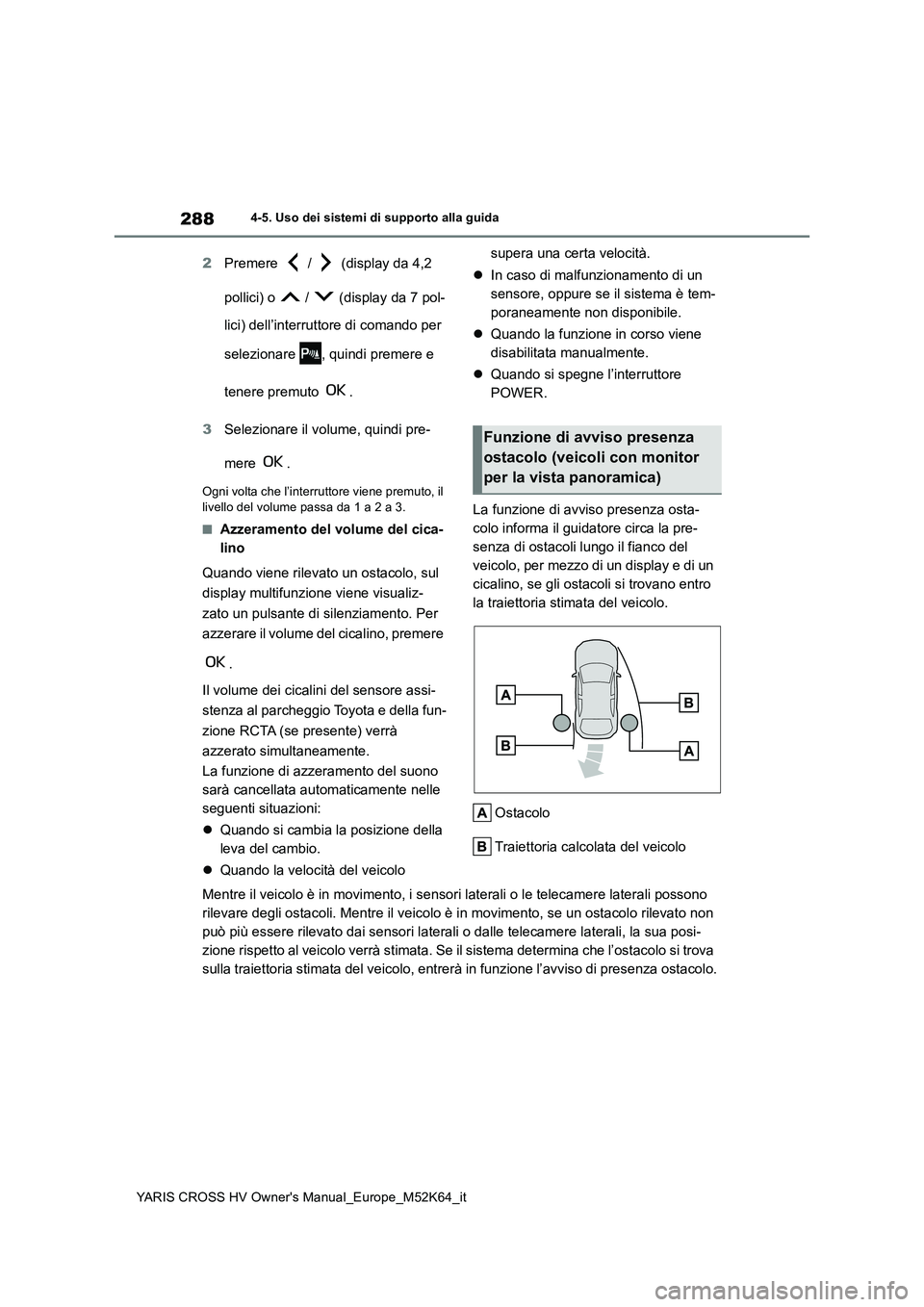

2Premere / (display da 4,2
pollici) o / (display da 7 pol-
lici) dell’interruttore di comando per
selezionare , quindi premere e
tenere premuto .
3 Selezionare il volume, quindi pre-
mere .
Ogni volta che l’interruttore viene premuto, il livello del volume passa da 1 a 2 a 3.
■Azzeramento del volume del cica-
lino
Quando viene rilevato un ostacolo, sul
display multifunzione viene visualiz-
zato un pulsante di silenziamento. Per
azzerare il volume del cicalino, premere
.
Il volume dei cicalini del sensore assi-
stenza al parcheggio Toyota e della fun-
zione RCTA (se presente) verrà
azzerato simultaneamente.
La funzione di azzeramento del suono
sarà cancellata automaticamente nelle
seguenti situazioni:
 Quando si cambia la posizione della
leva del cambio.
 Quando la velocità del veicolo
supera una certa velocità.
 In caso di malfunzionamento di un
sensore, oppure se il sistema è tem-
poraneamente non disponibile.
 Quando la funzione in corso viene
disabilitata manualmente.
 Quando si spegne l’interruttore
POWER.
La funzione di avviso presenza osta-
colo informa il guidatore circa la pre-
senza di ostacoli lungo il fianco del
veicolo, per mezzo di un display e di un
cicalino, se gli ostacoli si trovano entro
la traiettoria stimata del veicolo.
Ostacolo
Traiettoria calcolata del veicolo
Mentre il veicolo è in movimento, i sensori laterali o le telec amere laterali possono
rilevare degli ostacoli. Mentre il veicolo è in movimento, se u n ostacolo rilevato non
può più essere rilevato dai sensori laterali o dalle telecamere laterali, la sua posi-
zione rispetto al veicolo verrà stimata. Se il sistema determin a che l’ostacolo si trova
sulla traiettoria stimata del veicolo, entrerà in funzione l’av viso di presenza ostacolo.
Funzione di avviso presenza
ostacolo (veicoli con monitor
per la vista panoramica)
