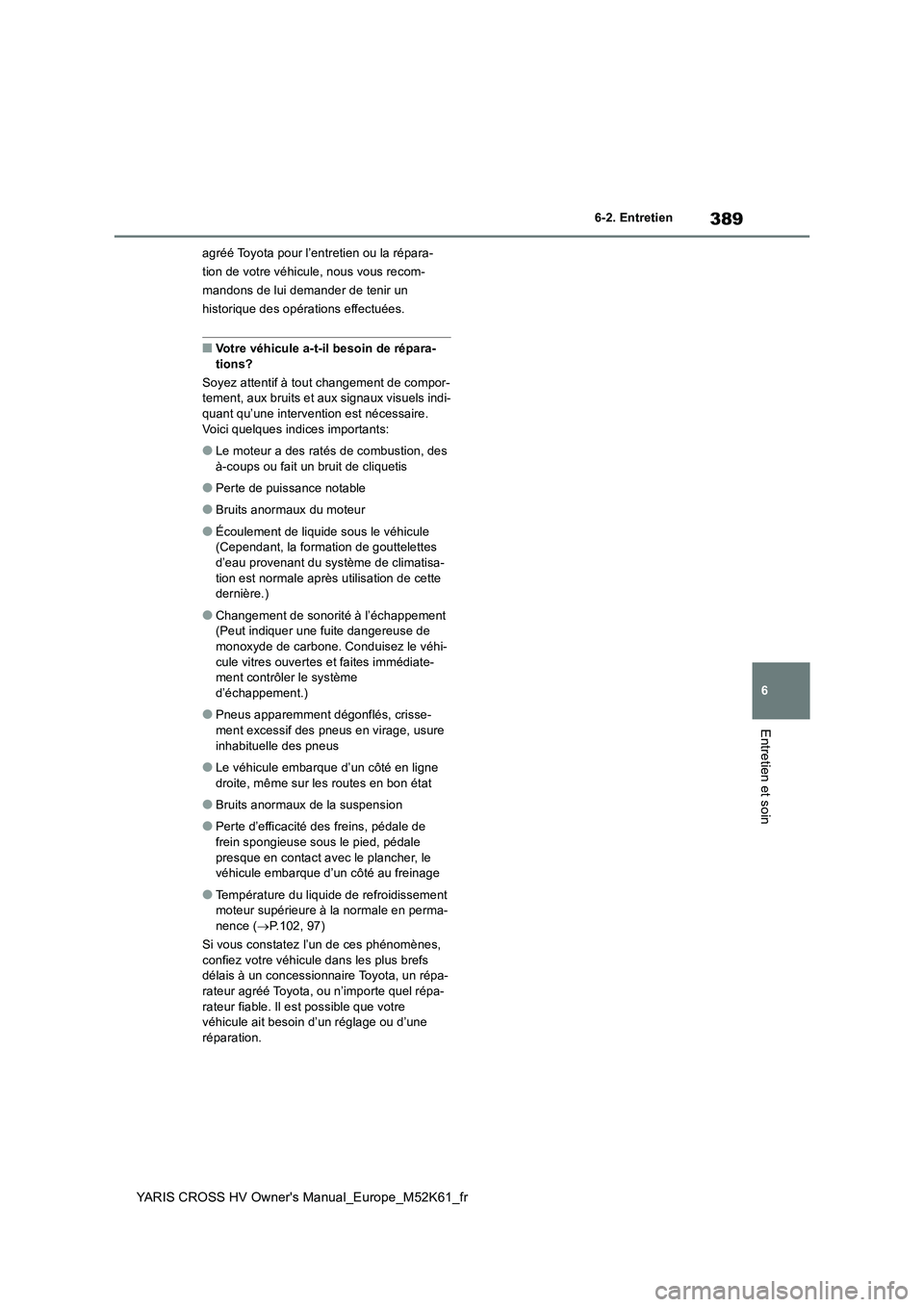

389
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-2. Entretien
Entretien et soin
agréé Toyota pour l’entretien ou la répara-
tion de votre véhicule, nous vous recom-
mandons de lui demander de tenir un
historique des opérations effectuées.
■Votre véhicule a-t-il besoin de répara-
tions?
Soyez attentif à tout changement de compor- tement, aux bruits et aux signaux visuels indi-quant qu’une intervention est nécessaire.
Voici quelques indices importants:
●Le moteur a des ratés de combustion, des
à-coups ou fait un bruit de cliquetis
●Perte de puissance notable
●Bruits anormaux du moteur
●Écoulement de liquide sous le véhicule (Cependant, la formation de gouttelettes d’eau provenant du système de climatisa-
tion est normale après utilisation de cette dernière.)
●Changement de sonorité à l’échappement (Peut indiquer une fuite dangereuse de monoxyde de carbone. Conduisez le véhi-
cule vitres ouvertes et faites immédiate- ment contrôler le système d’échappement.)
●Pneus apparemment dégonflés, crisse-ment excessif des pneus en virage, usure
inhabituelle des pneus
●Le véhicule embarque d’un côté en ligne
droite, même sur les routes en bon état
●Bruits anormaux de la suspension
●Perte d’efficacité des freins, pédale de frein spongieuse sous le pied, pédale
presque en contact avec le plancher, le véhicule embarque d’un côté au freinage
●Température du liquide de refroidissement moteur supérieure à la normale en perma-nence ( P.102, 97)
Si vous constatez l’un de ces phénomènes,
confiez votre véhicule dans les plus brefs délais à un concessionnaire Toyota, un répa-rateur agréé Toyota, ou n’importe quel répa-
rateur fiable. Il est possible que votre véhicule ait besoin d’un réglage ou d’une réparation.

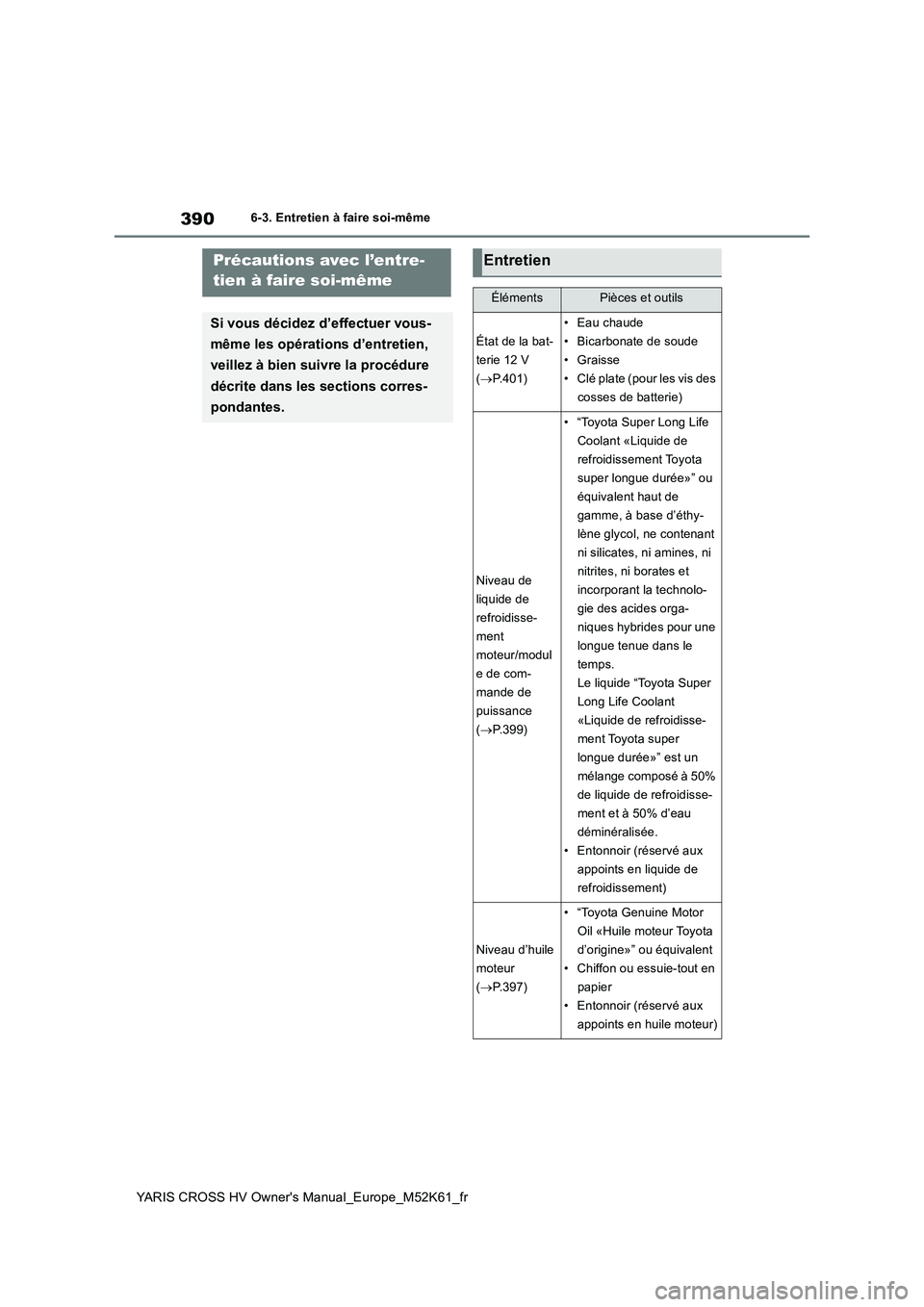

390
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
6-3.Entretien à faire s oi-mêmePrécautions avec l’entre-
tien à faire soi-même
Si vous décidez d’effectuer vous-
même les opérations d’entretien,
veillez à bien suivre la procédure
décrite dans les sections corres-
pondantes.
Entretien
ÉlémentsPièces et outils
État de la bat-
terie 12 V
( P.401)
• Eau chaude
• Bicarbonate de soude
• Graisse
• Clé plate (pour les vis des
cosses de batterie)
Niveau de
liquide de
refroidisse-
ment
moteur/modul
e de com-
mande de
puissance
( P.399)
• “Toyota Super Long Life
Coolant «Liquide de
refroidissement Toyota
super longue durée»” ou
équivalent haut de
gamme, à base d’éthy-
lène glycol, ne contenant
ni silicates, ni amines, ni
nitrites, ni borates et
incorporant la technolo-
gie des acides orga-
niques hybrides pour une
longue tenue dans le
temps.
Le liquide “Toyota Super
Long Life Coolant
«Liquide de refroidisse-
ment Toyota super
longue durée»” est un
mélange composé à 50%
de liquide de refroidisse-
ment et à 50% d’eau
déminéralisée.
• Entonnoir (réservé aux
appoints en liquide de
refroidissement)
Niveau d’huile
moteur
( P.397)
• “Toyota Genuine Motor
Oil «Huile moteur Toyota
d’origine»” ou équivalent
• Chiffon ou essuie-tout en
papier
• Entonnoir (réservé aux
appoints en huile moteur)

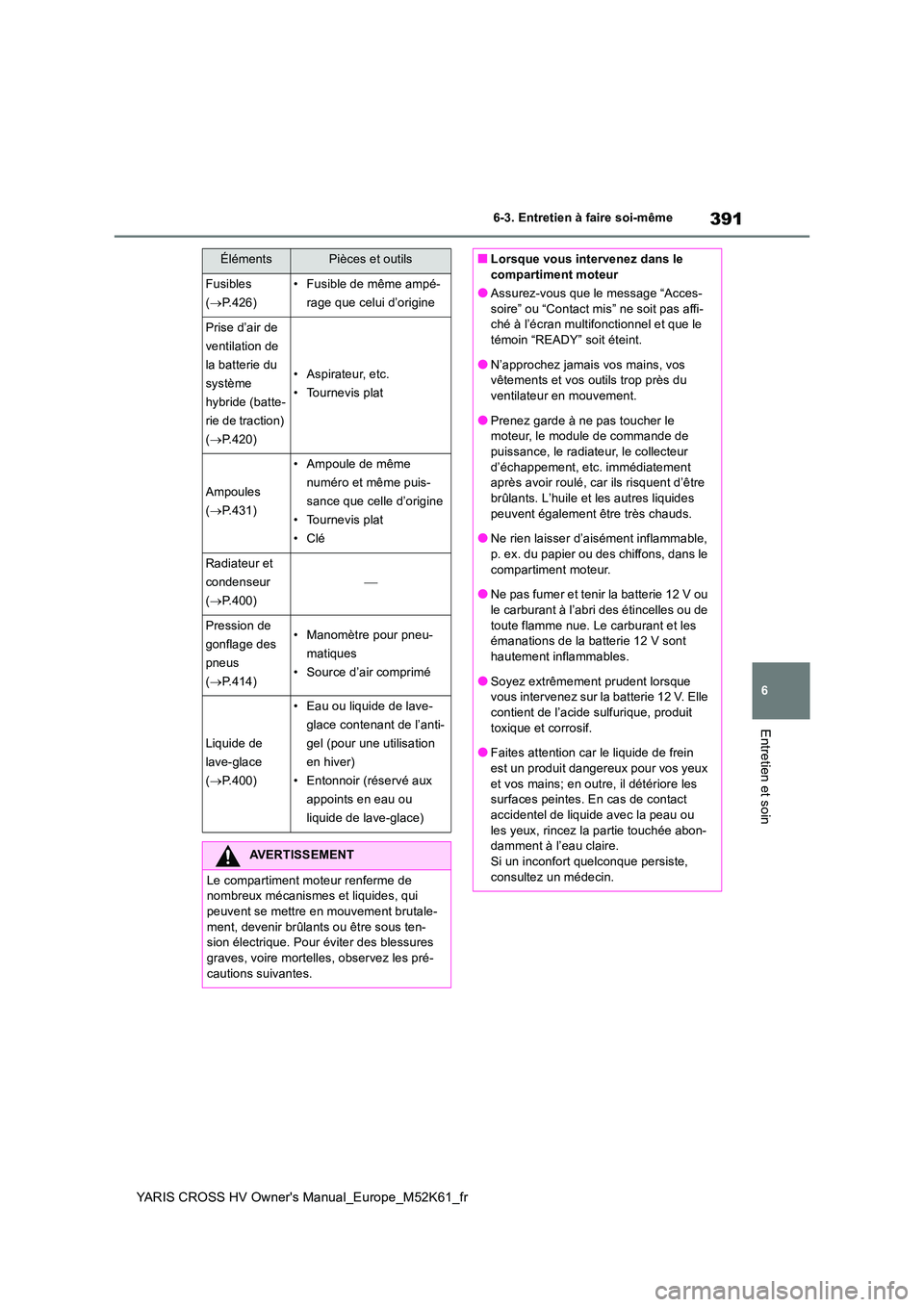

391
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
Fusibles
( P.426)
• Fusible de même ampé-
rage que celui d’origine
Prise d’air de
ventilation de
la batterie du
système
hybride (batte-
rie de traction)
( P.420)
• Aspirateur, etc.
• Tournevis plat
Ampoules
( P.431)
• Ampoule de même
numéro et même puis-
sance que celle d’origine
• Tournevis plat
• Clé
Radiateur et
condenseur
( P.400)

Pression de
gonflage des
pneus
( P.414)
• Manomètre pour pneu-
matiques
• Source d’air comprimé
Liquide de
lave-glace
( P.400)
• Eau ou liquide de lave-
glace contenant de l’anti-
gel (pour une utilisation
en hiver)
• Entonnoir (réservé aux
appoints en eau ou
liquide de lave-glace)
AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutale- ment, devenir brûlants ou être sous ten-sion électrique. Pour éviter des blessures
graves, voire mortelles, observez les pré- cautions suivantes.
ÉlémentsPièces et outils■Lorsque vous intervenez dans le compartiment moteur
●Assurez-vous que le message “Acces-
soire” ou “Contact mis” ne soit pas affi- ché à l’écran multifonctionnel et que le témoin “READY” soit éteint.
●N’approchez jamais vos mains, vos vêtements et vos outils trop près du ventilateur en mouvement.
●Prenez garde à ne pas toucher le moteur, le module de commande de puissance, le radiateur, le collecteur
d’échappement, etc. immédiatement après avoir roulé, car ils risquent d’être brûlants. L’huile et les autres liquides
peuvent également être très chauds.
●Ne rien laisser d’aisément inflammable, p. ex. du papier ou des chiffons, dans le
compartiment moteur.
●Ne pas fumer et tenir la batterie 12 V ou le carburant à l’abri des étincelles ou de
toute flamme nue. Le carburant et les émanations de la batterie 12 V sont hautement inflammables.
●Soyez extrêmement prudent lorsque vous intervenez sur la batterie 12 V. Elle contient de l’acide sulfurique, produit
toxique et corrosif.
●Faites attention car le liquide de frein est un produit dangereux pour vos yeux
et vos mains; en outre, il détériore les surfaces peintes. En cas de contact accidentel de liquide avec la peau ou
les yeux, rincez la partie touchée abon- damment à l’eau claire.Si un inconfort quelconque persiste,
consultez un médecin.

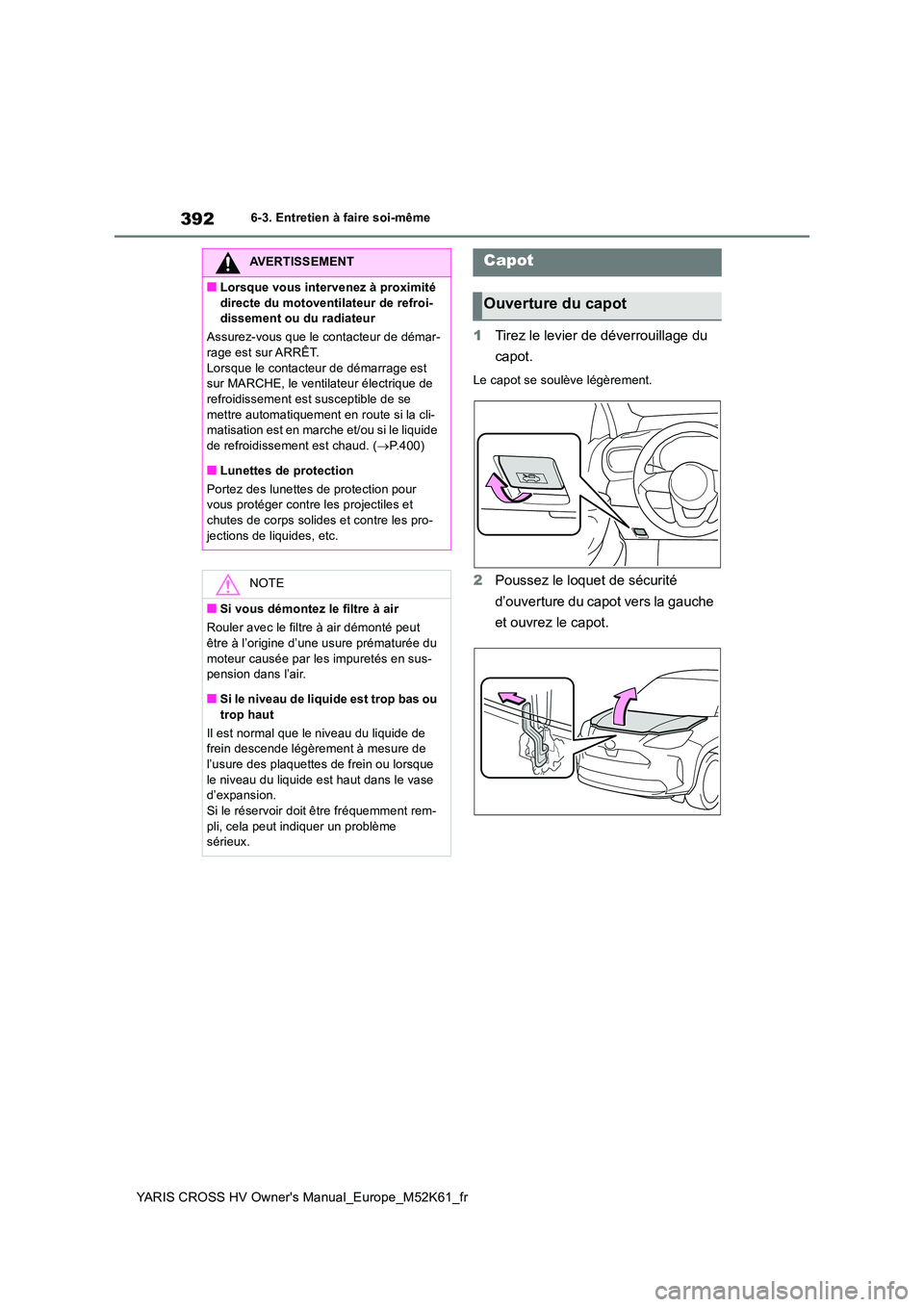

392
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
1Tirez le levier de déverrouillage du
capot.
Le capot se soulève légèrement.
2 Poussez le loquet de sécurité
d’ouverture du capot vers la gauche
et ouvrez le capot.
AVERTISSEMENT
■Lorsque vous intervenez à proximité
directe du motoventilateur de refroi- dissement ou du radiateur
Assurez-vous que le contacteur de démar- rage est sur ARRÊT.
Lorsque le contacteur de démarrage est sur MARCHE, le ventilateur électrique de refroidissement est susceptible de se
mettre automatiquement en route si la cli- matisation est en marche et/ou si le liquide de refroidissement est chaud. ( P.400)
■Lunettes de protection
Portez des lunettes de protection pour vous protéger contre les projectiles et chutes de corps solides et contre les pro-
jections de liquides, etc.
NOTE
■Si vous démontez le filtre à air
Rouler avec le filtre à air démonté peut être à l’origine d’une usure prématurée du
moteur causée par les impuretés en sus- pension dans l’air.
■Si le niveau de liquide est trop bas ou
trop haut
Il est normal que le niveau du liquide de frein descende légèrement à mesure de l’usure des plaquettes de frein ou lorsque
le niveau du liquide est haut dans le vase d’expansion.Si le réservoir doit être fréquemment rem-
pli, cela peut indiquer un problème sérieux.
Capot
Ouverture du capot

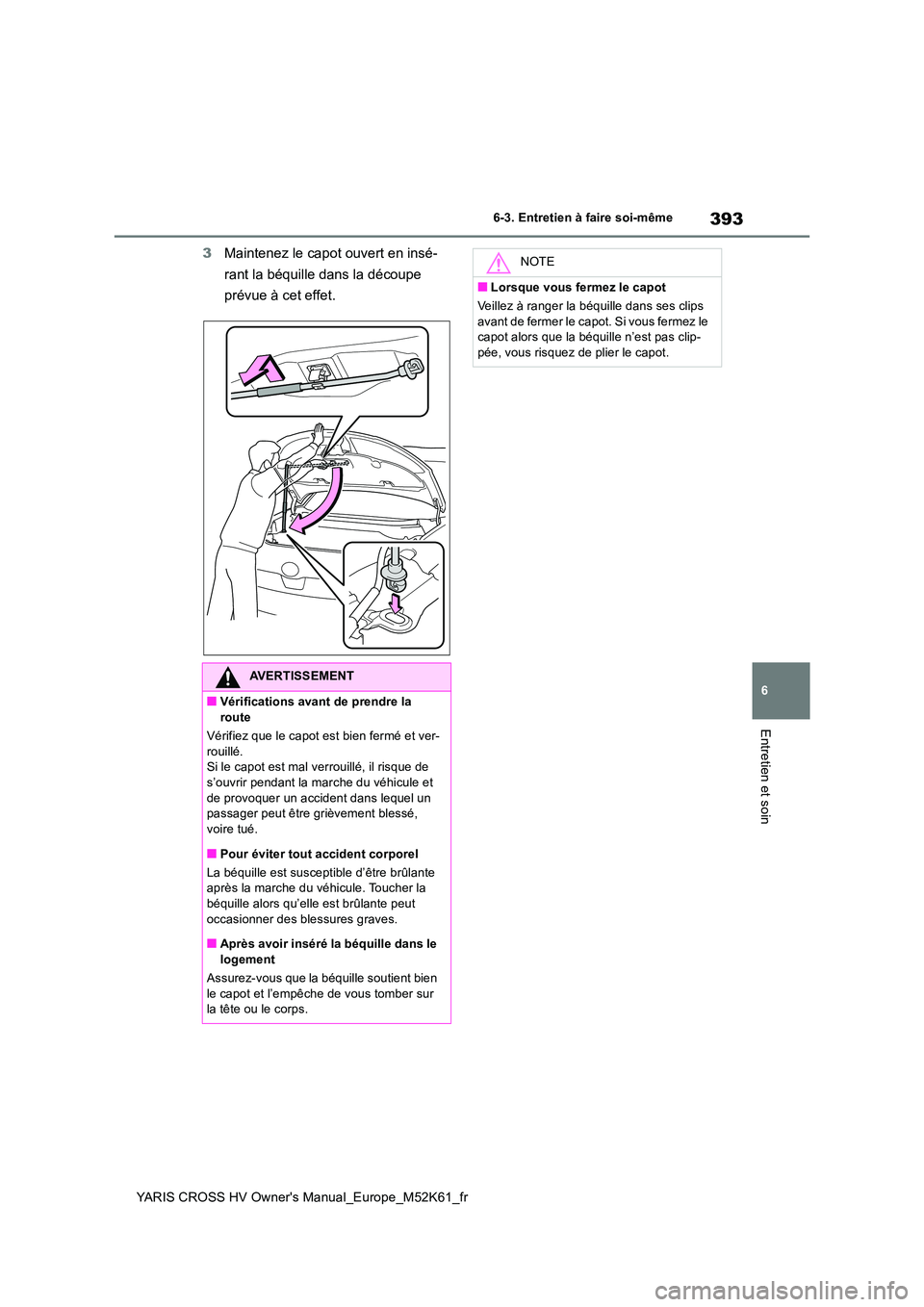

393
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
3Maintenez le capot ouvert en insé-
rant la béquille dans la découpe
prévue à cet effet.
AVERTISSEMENT
■Vérifications avant de prendre la route
Vérifiez que le capot est bien fermé et ver-
rouillé. Si le capot est mal verrouillé, il risque de s’ouvrir pendant la marche du véhicule et
de provoquer un accident dans lequel un passager peut être grièvement blessé, voire tué.
■Pour éviter tout accident corporel
La béquille est susceptible d’être brûlante après la marche du véhicule. Toucher la béquille alors qu’elle est brûlante peut
occasionner des blessures graves.
■Après avoir inséré la béquille dans le logement
Assurez-vous que la béquille soutient bien
le capot et l’empêche de vous tomber sur la tête ou le corps.
NOTE
■Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips
avant de fermer le capot. Si vous fermez le capot alors que la béquille n’est pas clip-pée, vous risquez de plier le capot.

394

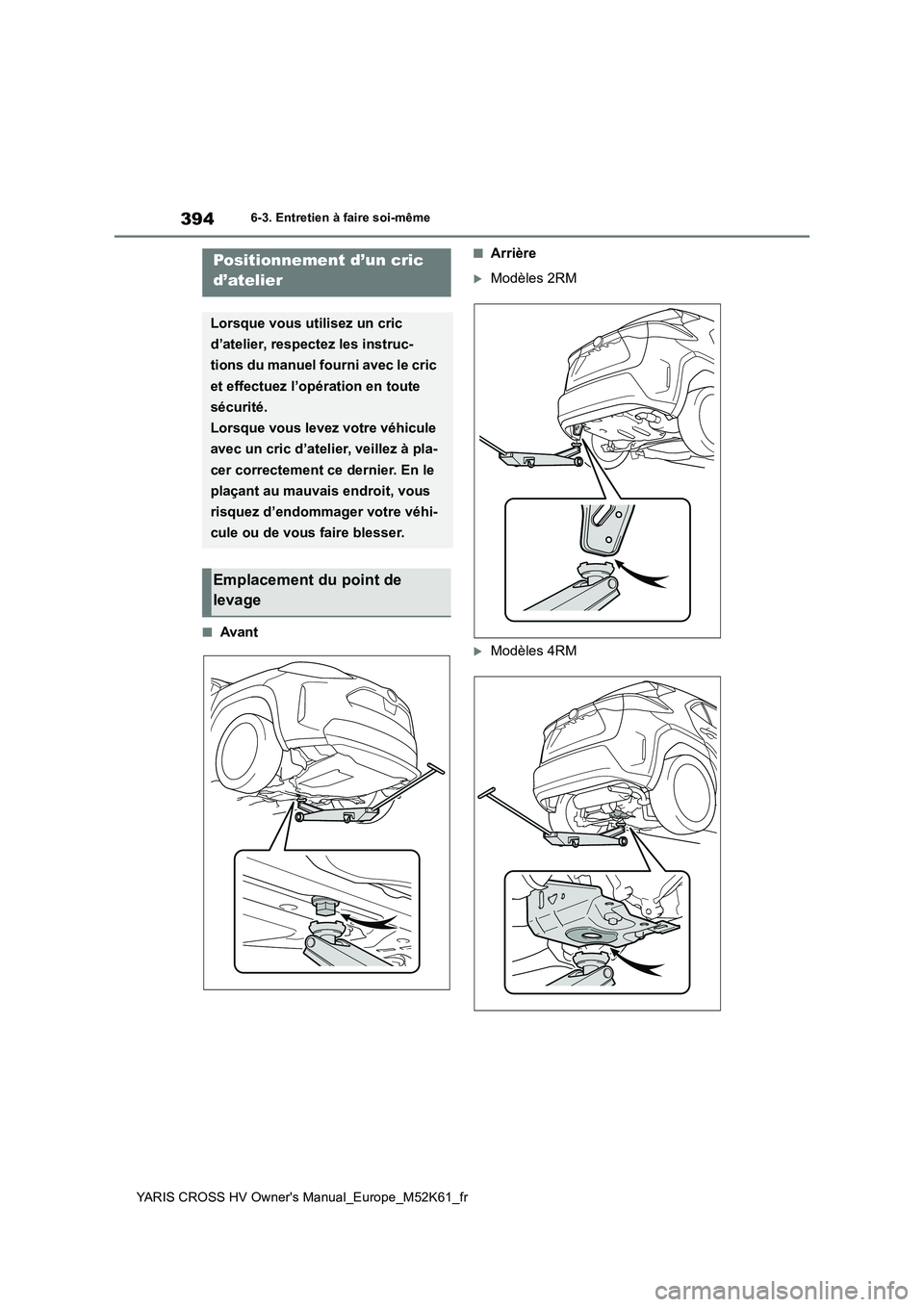

YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
■Avant
■Arrière
Modèles 2RM
Modèles 4RM
Positionnement d’un cric
d’atelier
Lorsque vous utilisez un cric
d’atelier, respectez les instruc-
tions du manuel fourni avec le cric
et effectuez l’opération en toute
sécurité.
Lorsque vous levez votre véhicule
avec un cric d’atelier, veillez à pla-
cer correctement ce dernier. En le
plaçant au mauvais endroit, vous
risquez d’endommager votre véhi-
cule ou de vous faire blesser.
Emplacement du point de
levage

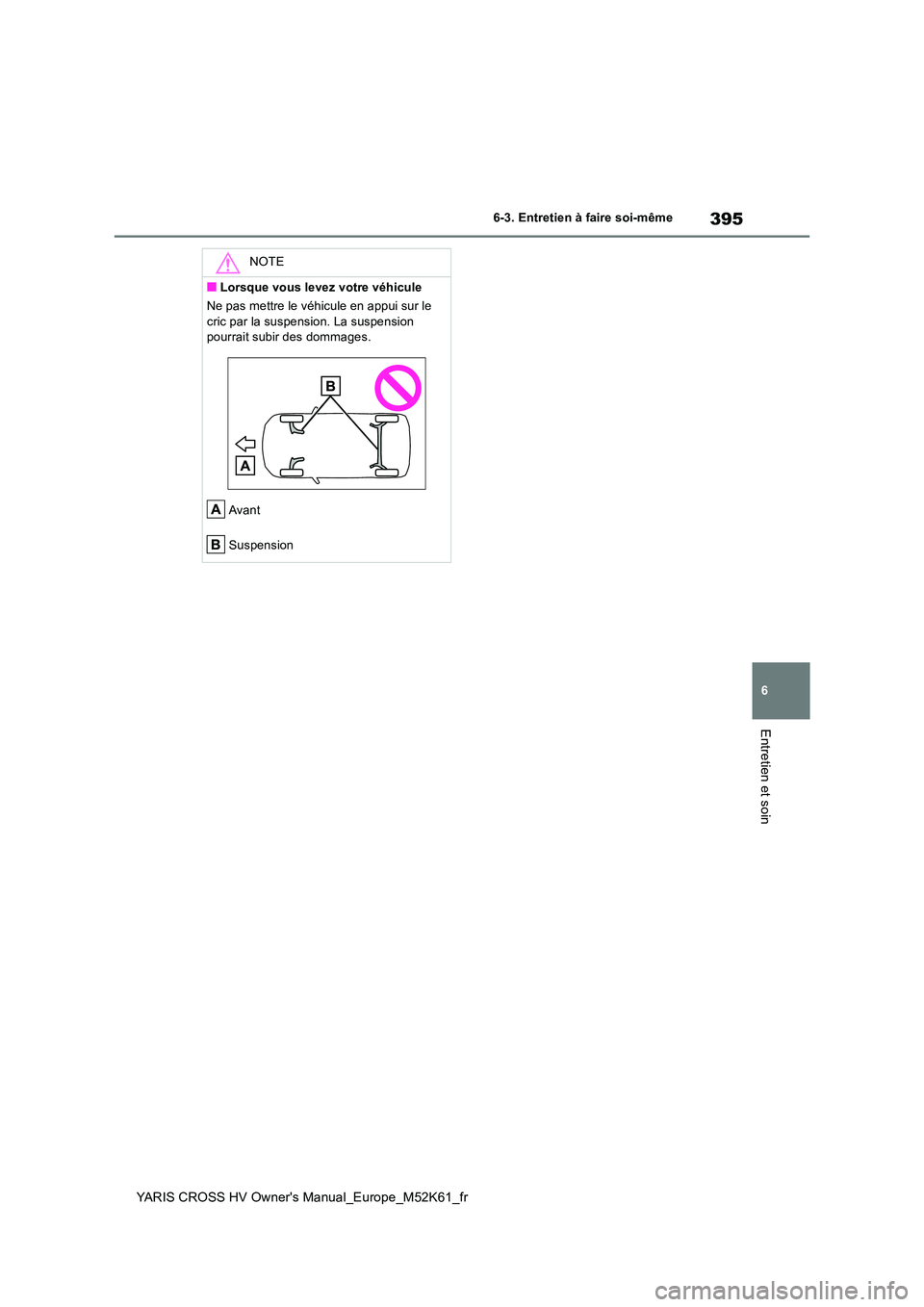

395
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
NOTE
■Lorsque vous levez votre véhicule
Ne pas mettre le véhicule en appui sur le
cric par la suspension. La suspension pourrait subir des dommages.
Avant
Suspension

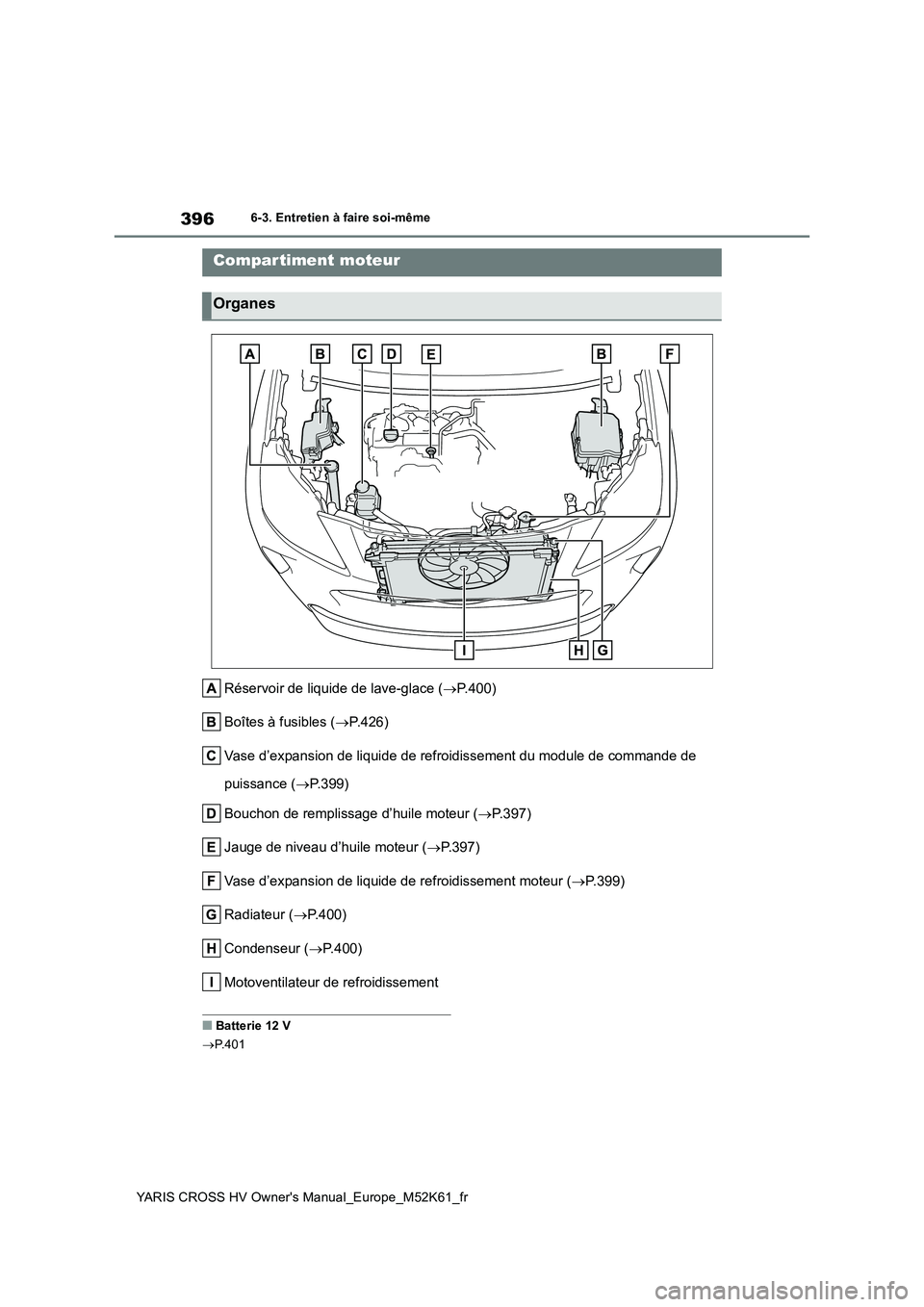

396
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Réservoir de liquide de lave-glace (P.400)
Boîtes à fusibles ( P.426)
Vase d’expansion de liquide de refroidissement du module de com mande de
puissance ( P.399)
Bouchon de remplissage d’huile moteur ( P.397)
Jauge de niveau d’huile moteur ( P.397)
Vase d’expansion de liquide de refroidissement moteur ( P.399)
Radiateur ( P.400)
Condenseur ( P.400)
Motoventilateur de refroidissement
■Batterie 12 V
 P.401
Compartiment moteur
Organes

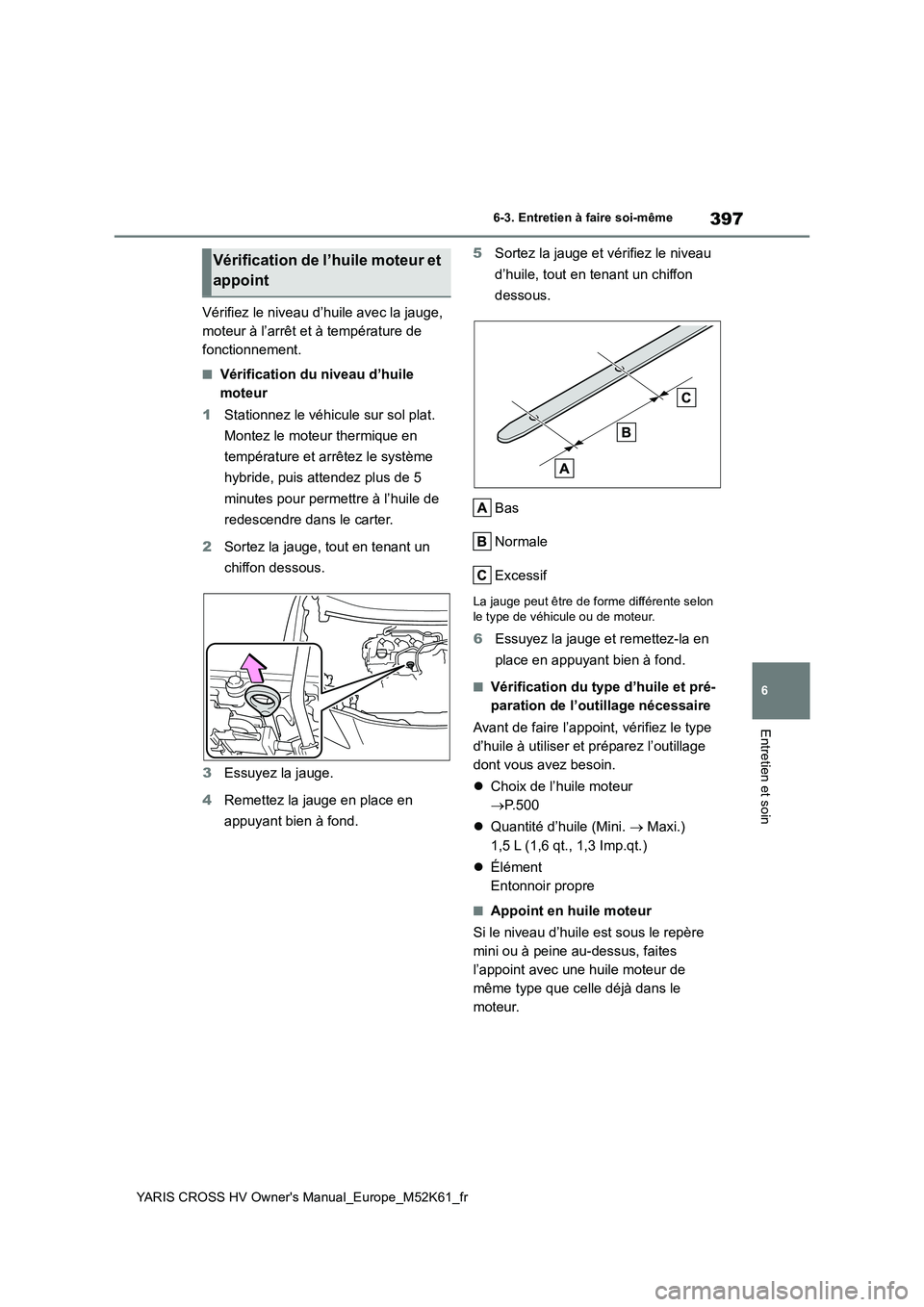

397
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
Vérifiez le niveau d’huile avec la jauge,
moteur à l’arrêt et à température de
fonctionnement.
■Vérification du niveau d’huile
moteur
1 Stationnez le véhicule sur sol plat.
Montez le moteur thermique en
température et arrêtez le système
hybride, puis attendez plus de 5
minutes pour permettre à l’huile de
redescendre dans le carter.
2 Sortez la jauge, tout en tenant un
chiffon dessous.
3 Essuyez la jauge.
4 Remettez la jauge en place en
appuyant bien à fond.
5 Sortez la jauge et vérifiez le niveau
d’huile, tout en tenant un chiffon
dessous.
Bas
Normale
Excessif
La jauge peut être de forme différente selon le type de véhicule ou de moteur.
6 Essuyez la jauge et remettez-la en
place en appuyant bien à fond.
■Vérification du type d’huile et pré-
paration de l’outillage nécessaire
Avant de faire l’appoint, vérifiez le type
d’huile à utiliser et préparez l’outillage
dont vous avez besoin.
 Choix de l’huile moteur
 P.500
 Quantité d’huile (Mini.  Maxi.)
1,5 L (1,6 qt., 1,3 Imp.qt.)
 Élément
Entonnoir propre
■Appoint en huile moteur
Si le niveau d’huile est sous le repère
mini ou à peine au-dessus, faites
l’appoint avec une huile moteur de
même type que celle déjà dans le
moteur.
Vérification de l’huile moteur et
appoint

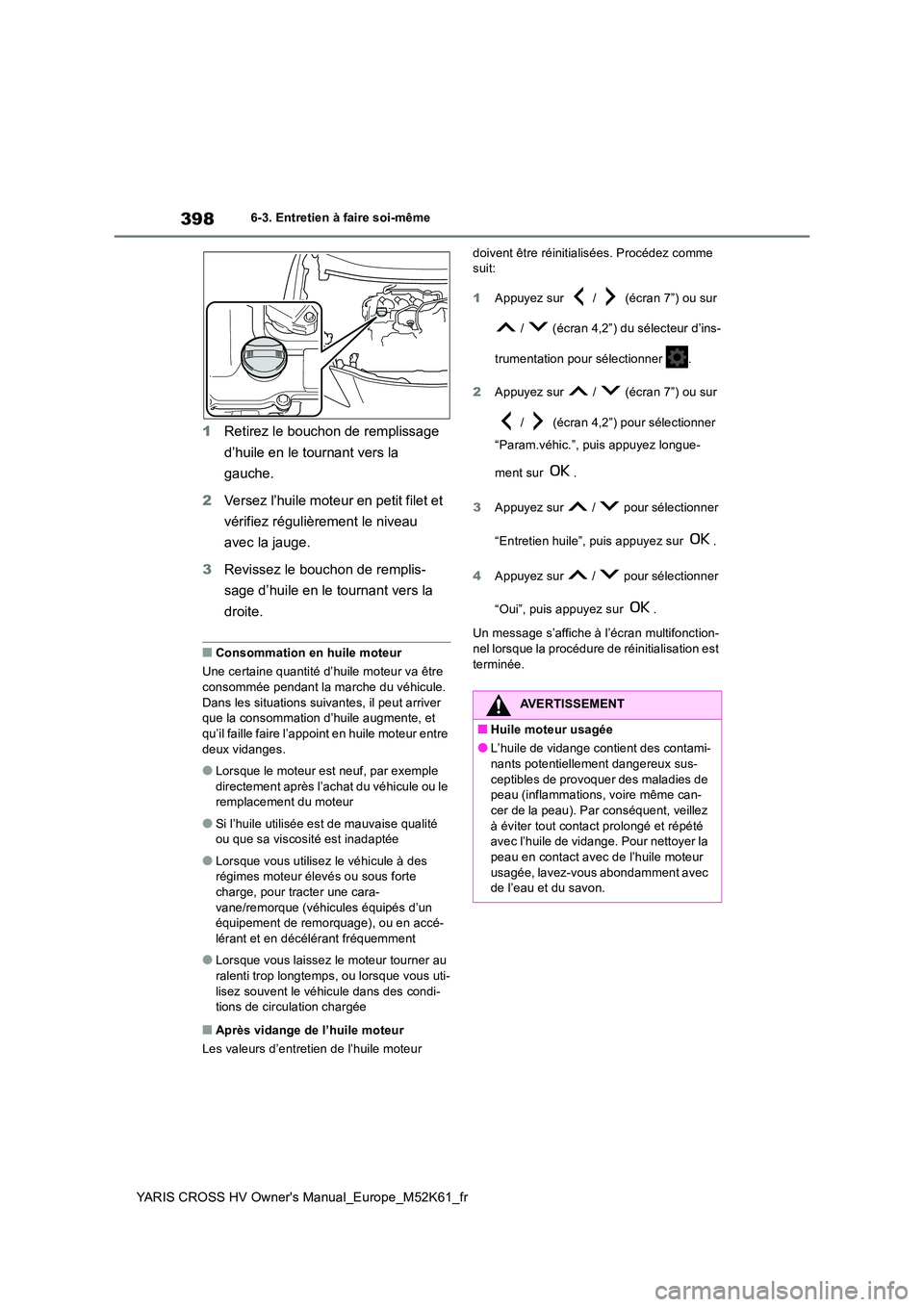

398
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
1Retirez le bouchon de remplissage
d’huile en le tournant vers la
gauche.
2 Versez l’huile moteur en petit filet et
vérifiez régulièrement le niveau
avec la jauge.
3 Revissez le bouchon de remplis-
sage d’huile en le tournant vers la
droite.
■Consommation en huile moteur
Une certaine quantité d’huile moteur va être
consommée pendant la marche du véhicule. Dans les situations suivantes, il peut arriver que la consommation d’huile augmente, et
qu’il faille faire l’appoint en huile moteur entre deux vidanges.
●Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou le remplacement du moteur
●Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est inadaptée
●Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous forte
charge, pour tracter une cara- vane/remorque (véhicules équipés d’un équipement de remorquage), ou en accé-
lérant et en décélérant fréquemment
●Lorsque vous laissez le moteur tourner au
ralenti trop longtemps, ou lorsque vous uti- lisez souvent le véhicule dans des condi-tions de circulation chargée
■Après vidange de l’huile moteur
Les valeurs d’entretien de l’huile moteur
doivent être réinitialisées. Procédez comme suit:
1 Appuyez sur / (écran 7”) ou sur
/ (écran 4,2”) du sélecteur d’ins-
trumentation pour sélectionner .
2 Appuyez sur / (écran 7”) ou sur
/ (écran 4,2”) pour sélectionner
“Param.véhic.”, puis appuyez longue-
ment sur .
3 Appuyez sur / pour sélectionner
“Entretien huile”, puis appuyez sur .
4 Appuyez sur / pour sélectionner
“Oui”, puis appuyez sur .
Un message s’affiche à l’écran multifonction-
nel lorsque la procédure de réinitialisation est terminée.
AVERTISSEMENT
■Huile moteur usagée
●L’huile de vidange contient des contami-
nants potentiellement dangereux sus- ceptibles de provoquer des maladies de peau (inflammations, voire même can-
cer de la peau). Par conséquent, veillez à éviter tout contact prolongé et répété avec l’huile de vidange. Pour nettoyer la
peau en contact avec de l’huile moteur usagée, lavez-vous abondamment avec de l’eau et du savon.
