TOYOTA YARIS CROSS 2021 Notices Demploi (in French)

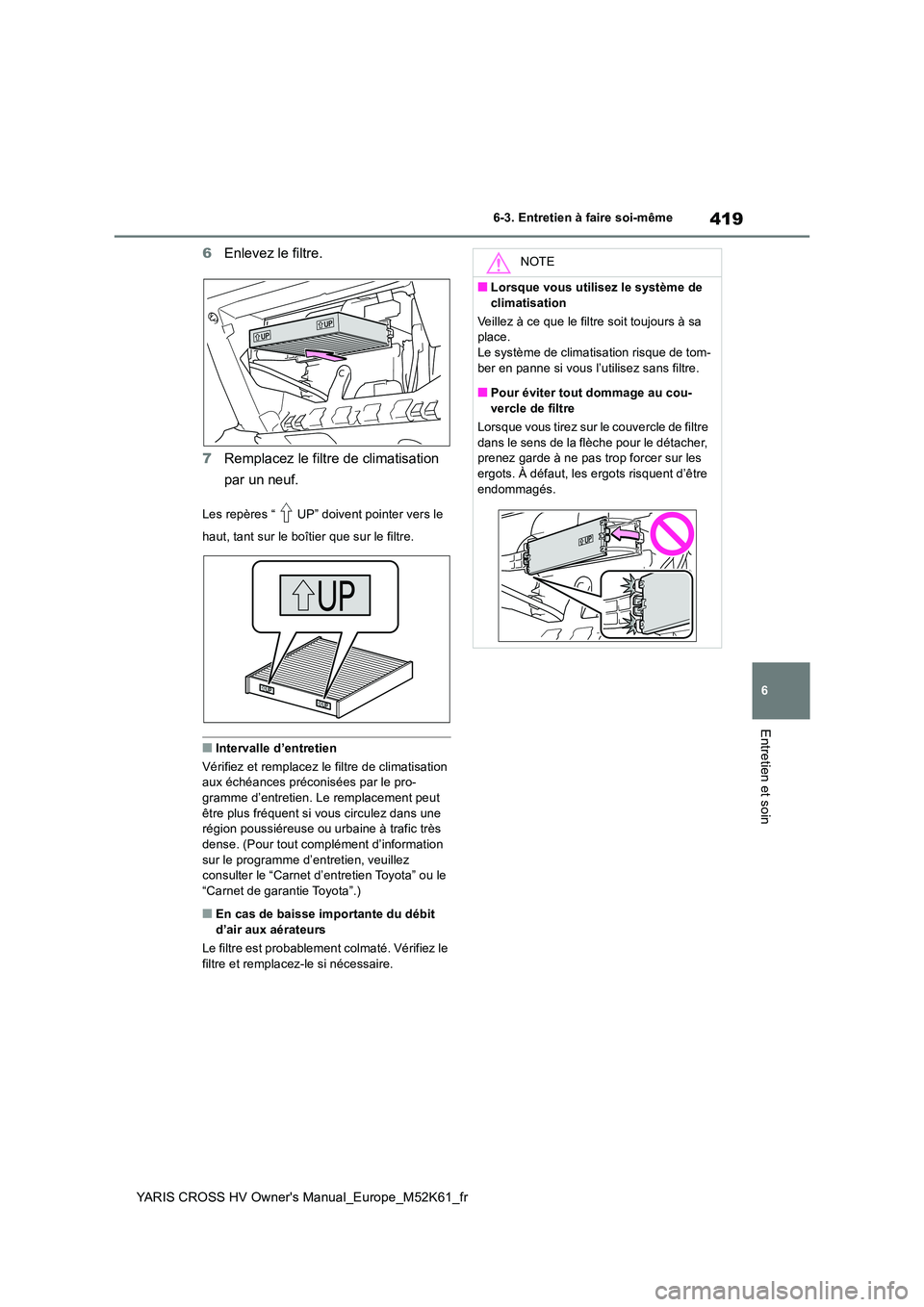

419
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
6Enlevez le filtre.
7 Remplacez le filtre de climatisation
par un neuf.
Les repères “ UP” doivent pointer vers le
haut, tant sur le boîtier que sur le filtre.
■Intervalle d’entretien
Vérifiez et remplacez le filtre de climatisation aux échéances préc onisées par le pro- gramme d’entretien. Le remplacement peut
être plus fréquent si vous circulez dans une région poussiéreuse ou urbaine à trafic très dense. (Pour tout complément d’information
sur le programme d’entretien, veuillez consulter le “Carnet d’entretien Toyota” ou le “Carnet de garantie Toyota”.)
■En cas de baisse importante du débit
d’air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si nécessaire.
NOTE
■Lorsque vous utilisez le système de
climatisation
Veillez à ce que le filtre soit toujours à sa place.Le système de climatisation risque de tom-
ber en panne si vous l’utilisez sans filtre.
■Pour éviter tout dommage au cou- vercle de filtre
Lorsque vous tirez sur l e couvercle de filtre
dans le sens de la flèche pour le détacher, prenez garde à ne pas tro p forcer sur les ergots. À défaut, les ergots risquent d’être
endommagés.

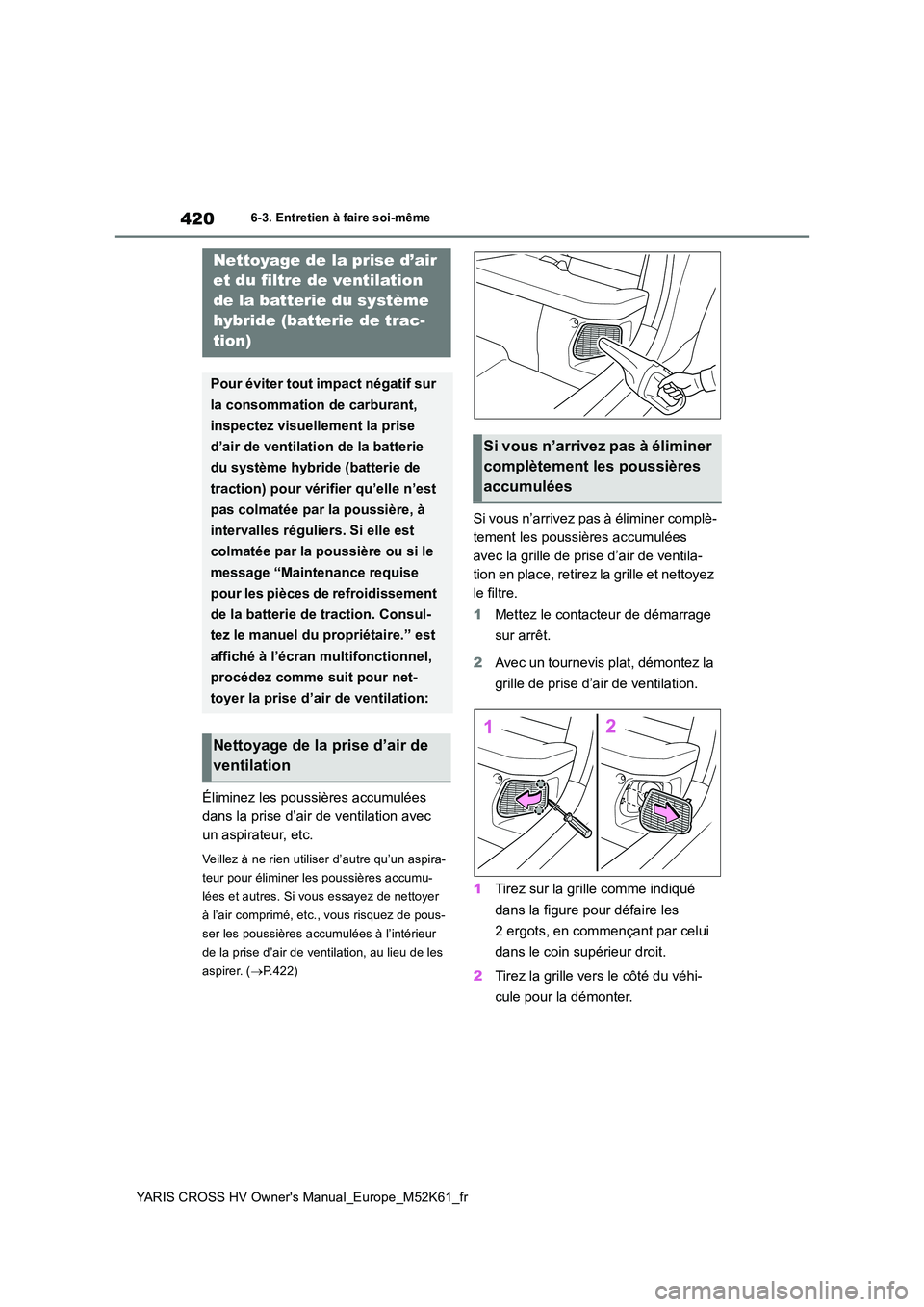

420
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Éliminez les poussières accumulées
dans la prise d’air de ventilation avec
un aspirateur, etc.
Veillez à ne rien utiliser d’autre qu’un aspira-
teur pour éliminer les poussières accumu-
lées et autres. Si vous essayez de nettoyer
à l’air comprimé, etc., vous risquez de pous-
ser les poussières accumulées à l’intérieur
de la prise d’air de ventilation, au lieu de les
aspirer. ( P.422)
Si vous n’arrivez pas à éliminer complè-
tement les poussières accumulées
avec la grille de prise d’air de ventila-
tion en place, retirez la grille et nettoyez
le filtre.
1 Mettez le contacteur de démarrage
sur arrêt.
2 Avec un tournevis plat, démontez la
grille de prise d’air de ventilation.
1 Tirez sur la grille comme indiqué
dans la figure pour défaire les
2 ergots, en commençant par celui
dans le coin supérieur droit.
2 Tirez la grille vers le côté du véhi-
cule pour la démonter.
Nettoyage de la prise d’air
et du filtre de ventilation
de la batterie du système
hybride (batterie de trac-
tion)
Pour éviter tout impact négatif sur
la consommation de carburant,
inspectez visuellement la prise
d’air de ventilation de la batterie
du système hybride (batterie de
traction) pour vérifier qu’elle n’est
pas colmatée par la poussière, à
intervalles réguliers. Si elle est
colmatée par la poussière ou si le
message “Maintenance requise
pour les pièces de refroidissement
de la batterie de traction. Consul-
tez le manuel du propriétaire.” est
affiché à l’écran multifonctionnel,
procédez comme suit pour net-
toyer la prise d’air de ventilation:
Nettoyage de la prise d’air de
ventilation
Si vous n’arrivez pas à éliminer
complètement les poussières
accumulées

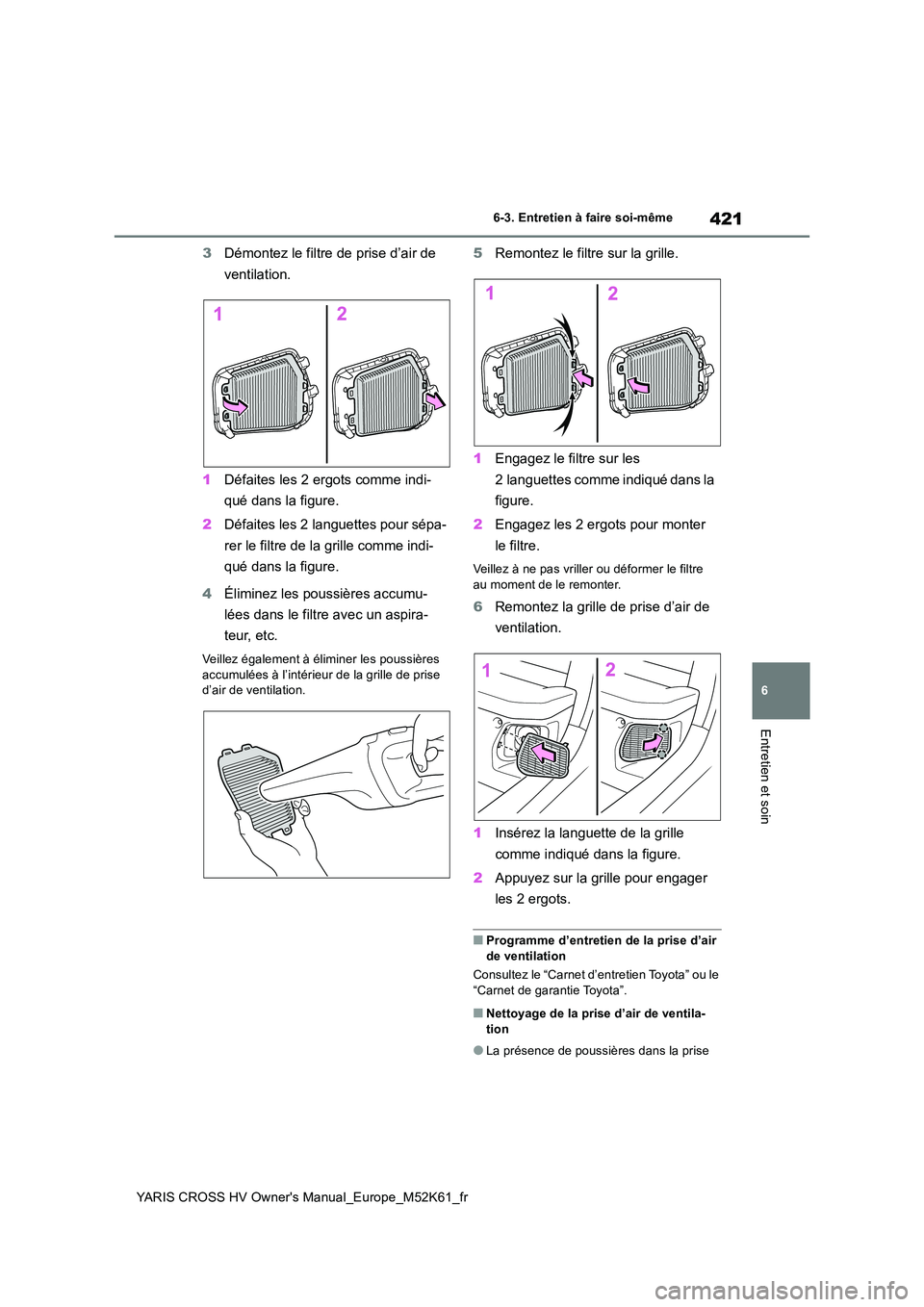

421
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
3Démontez le filtre de prise d’air de
ventilation.
1 Défaites les 2 ergots comme indi-
qué dans la figure.
2 Défaites les 2 languettes pour sépa-
rer le filtre de la grille comme indi-
qué dans la figure.
4 Éliminez les poussières accumu-
lées dans le filtre avec un aspira-
teur, etc.
Veillez également à éliminer les poussières accumulées à l’intérieur de la grille de prise d’air de ventilation.
5 Remontez le filtre sur la grille.
1 Engagez le filtre sur les
2 languettes comme indiqué dans la
figure.
2 Engagez les 2 ergots pour monter
le filtre.
Veillez à ne pas vriller ou déformer le filtre
au moment de le remonter.
6 Remontez la grille de prise d’air de
ventilation.
1 Insérez la languette de la grille
comme indiqué dans la figure.
2 Appuyez sur la grille pour engager
les 2 ergots.
■Programme d’entretien de la prise d’air de ventilation
Consultez le “Carnet d’entretien Toyota” ou le
“Carnet de garantie Toyota”.
■Nettoyage de la prise d’air de ventila- tion
●La présence de poussières dans la prise

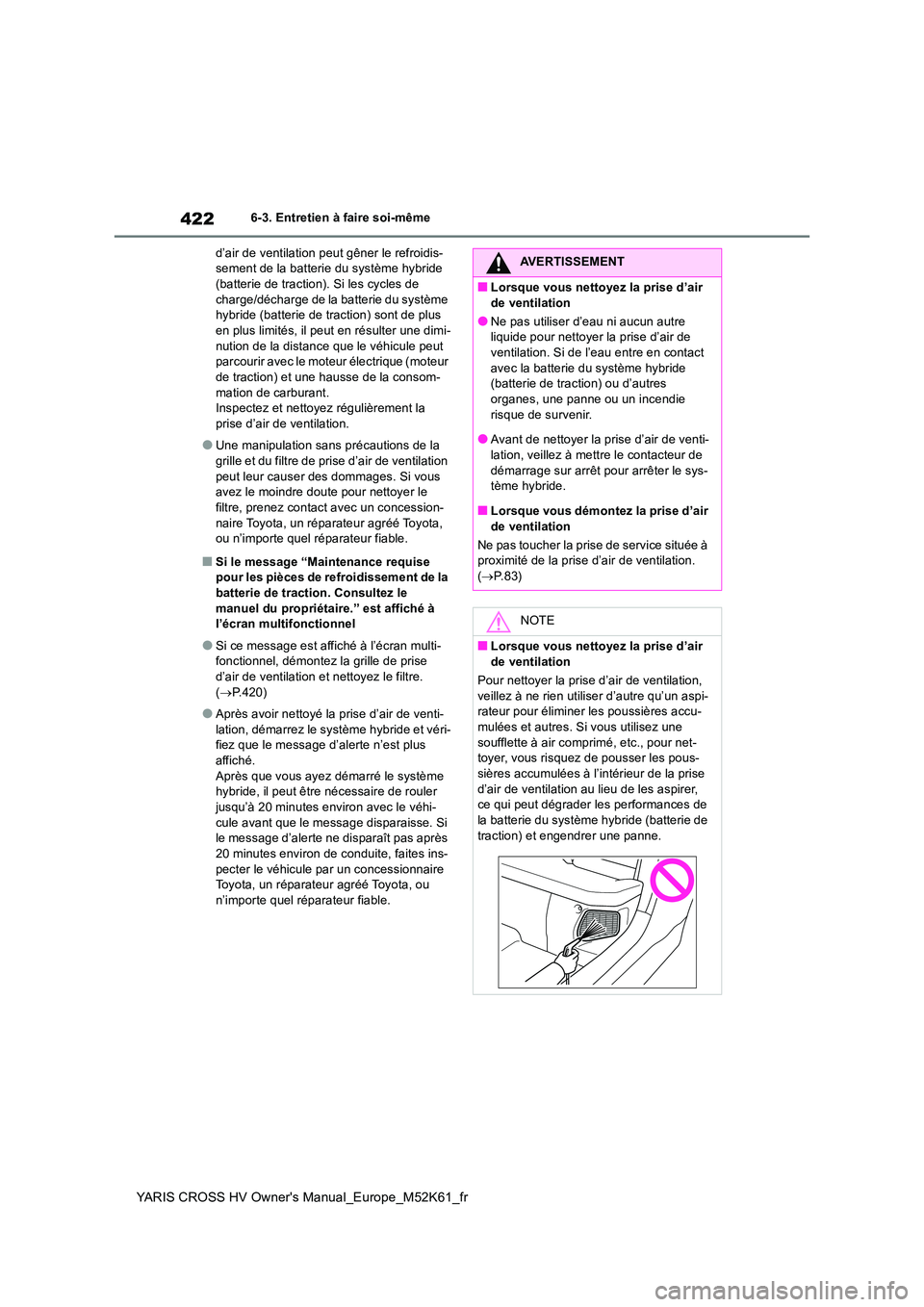

422
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
d’air de ventilation peut gêner le refroidis- sement de la batterie du système hybride (batterie de traction). Si les cycles de
charge/décharge de la batterie du système hybride (batterie de traction) sont de plus en plus limités, il peut en résulter une dimi-
nution de la distance que le véhicule peut parcourir avec le moteur électrique (moteur de traction) et une hausse de la consom-
mation de carburant. Inspectez et nettoyez régulièrement la prise d’air de ventilation.
●Une manipulation sans précautions de la grille et du filtre de prise d’air de ventilation
peut leur causer des dommages. Si vous avez le moindre doute pour nettoyer le filtre, prenez contact avec un concession-
naire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
■Si le message “Maintenance requise pour les pièces de refroidissement de la
batterie de traction. Consultez le manuel du propriétaire.” est affiché à l’écran multifonctionnel
●Si ce message est affiché à l’écran multi-fonctionnel, démontez la grille de prise
d’air de ventilation et nettoyez le filtre. ( P.420)
●Après avoir nettoyé la prise d’air de venti- lation, démarrez le système hybride et véri-fiez que le message d’alerte n’est plus
affiché. Après que vous ayez démarré le système hybride, il peut être nécessaire de rouler
jusqu’à 20 minutes environ avec le véhi- cule avant que le message disparaisse. Si le message d’alerte ne disparaît pas après
20 minutes environ de conduite, faites ins- pecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
AVERTISSEMENT
■Lorsque vous nettoyez la prise d’air
de ventilation
●Ne pas utiliser d’eau ni aucun autre liquide pour nettoyer la prise d’air de ventilation. Si de l’eau entre en contact
avec la batterie du système hybride (batterie de traction) ou d’autres organes, une panne ou un incendie
risque de survenir.
●Avant de nettoyer la prise d’air de venti- lation, veillez à mettre le contacteur de
démarrage sur arrêt pour arrêter le sys- tème hybride.
■Lorsque vous démontez la prise d’air
de ventilation
Ne pas toucher la prise de service située à proximité de la prise d’air de ventilation. ( P. 8 3 )
NOTE
■Lorsque vous nettoyez la prise d’air de ventilation
Pour nettoyer la prise d’air de ventilation,
veillez à ne rien utiliser d’autre qu’un aspi- rateur pour éliminer les poussières accu-mulées et autres. Si vous utilisez une
soufflette à air comprimé, etc., pour net- toyer, vous risquez de pousser les pous-sières accumulées à l’intérieur de la prise
d’air de ventilation au lieu de les aspirer, ce qui peut dégrader les performances de la batterie du système hybride (batterie de
traction) et engendrer une panne.

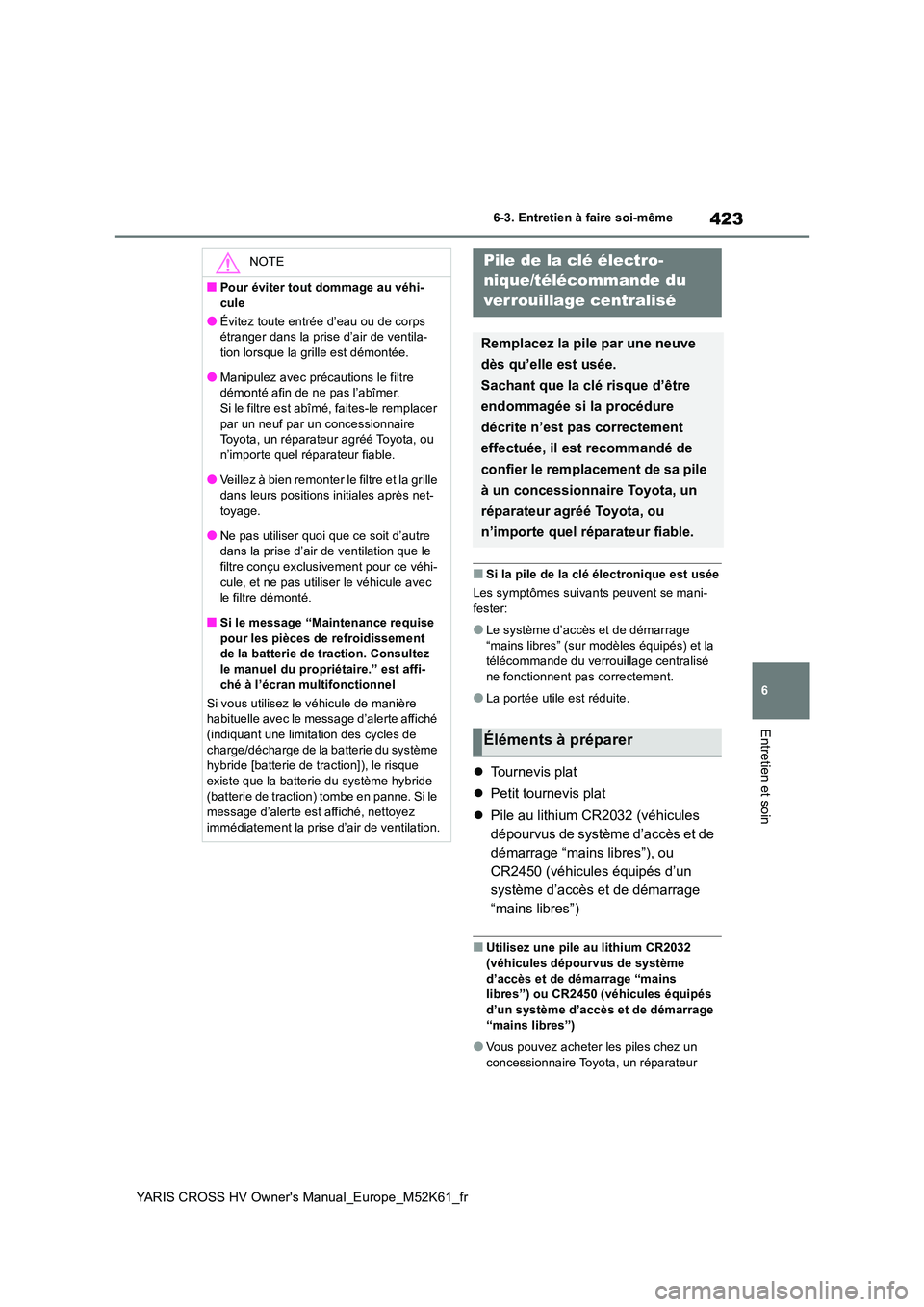

423
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
■Si la pile de la clé électronique est usée
Les symptômes suivants peuvent se mani- fester:
●Le système d’accès et de démarrage “mains libres” (sur modèles équipés) et la télécommande du verrouillage centralisé
ne fonctionnent pas correctement.
●La portée utile est réduite.
 Tournevis plat
 Petit tournevis plat
 Pile au lithium CR2032 (véhicules
dépourvus de système d’accès et de
démarrage “mains libres”), ou
CR2450 (véhicules équipés d’un
système d’accès et de démarrage
“mains libres”)
■Utilisez une pile au lithium CR2032 (véhicules dépourvus de système
d’accès et de démarrage “mains libres”) ou CR2450 (véhicules équipés d’un système d’accès et de démarrage
“mains libres”)
●Vous pouvez acheter les piles chez un
concessionnaire Toyota, un réparateur
NOTE
■Pour éviter tout dommage au véhi-
cule
●Évitez toute entrée d’eau ou de corps étranger dans la prise d’air de ventila-tion lorsque la grille est démontée.
●Manipulez avec précautions le filtre démonté afin de ne pas l’abîmer.Si le filtre est abîmé, faites-le remplacer
par un neuf par un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
●Veillez à bien remonter le filtre et la grille dans leurs positions initiales après net-toyage.
●Ne pas utiliser quoi que ce soit d’autre dans la prise d’air de ventilation que le filtre conçu exclusivement pour ce véhi-
cule, et ne pas utiliser le véhicule avec le filtre démonté.
■Si le message “Maintenance requise
pour les pièces de refroidissement de la batterie de traction. Consultez le manuel du propriétaire.” est affi-
ché à l’écran multifonctionnel
Si vous utilisez le véhicule de manière habituelle avec le message d’alerte affiché
(indiquant une limitation des cycles de charge/décharge de la batterie du système hybride [batterie de traction]), le risque
existe que la batterie du système hybride (batterie de traction) tombe en panne. Si le message d’alerte est affiché, nettoyez
immédiatement la prise d’air de ventilation.
Pile de la clé électro-
nique/télécommande du
ver rouillage centralisé
Remplacez la pile par une neuve
dès qu’elle est usée.
Sachant que la clé risque d’être
endommagée si la procédure
décrite n’est pas correctement
effectuée, il est recommandé de
confier le remplacement de sa pile
à un concessionnaire Toyota, un
réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
Éléments à préparer

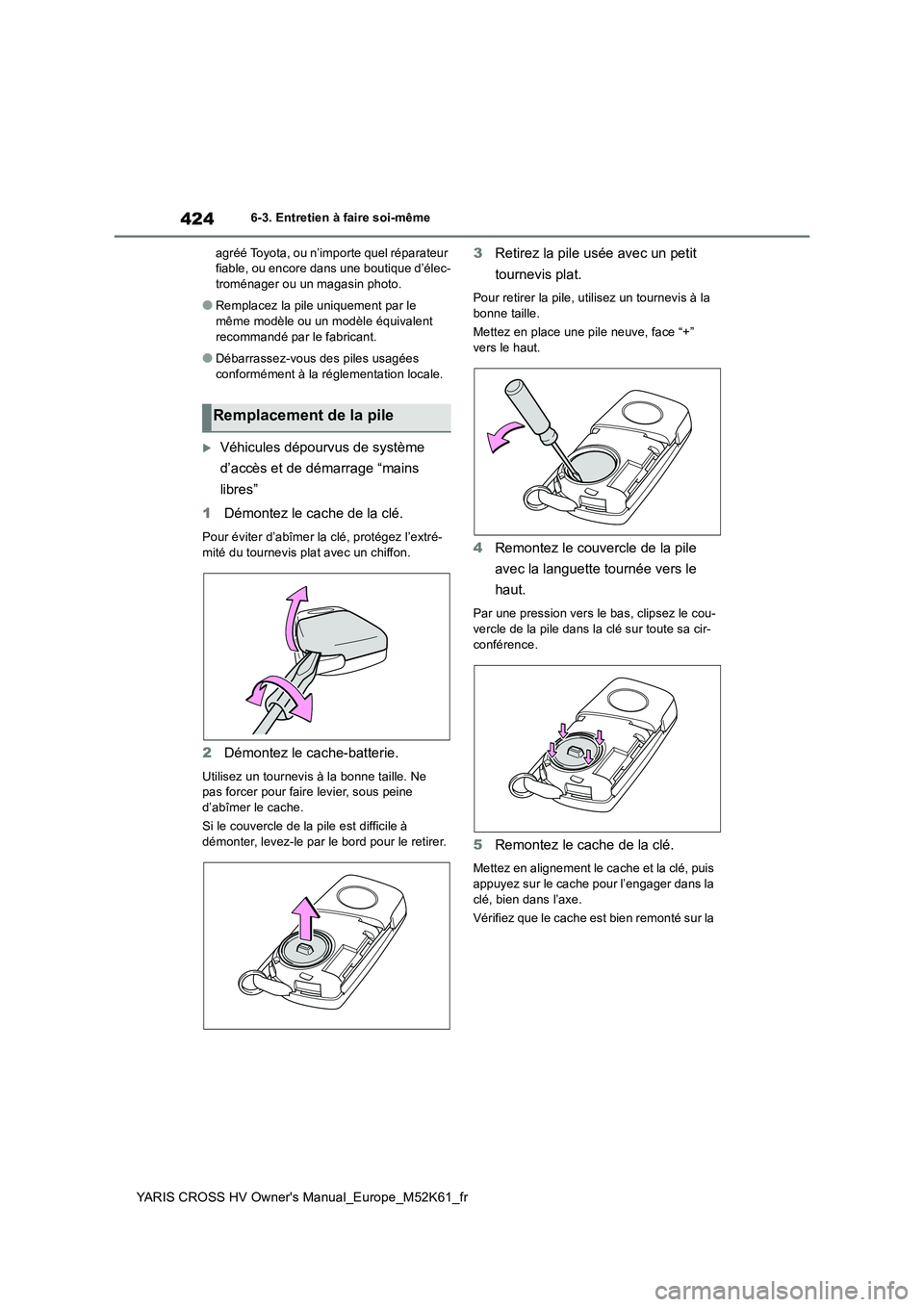

424
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
agréé Toyota, ou n’importe quel réparateur fiable, ou encore dans une boutique d’élec-troménager ou un magasin photo.
●Remplacez la pile uniquement par le même modèle ou un modèle équivalent
recommandé par le fabricant.
●Débarrassez-vous des piles usagées
conformément à la réglementation locale.
Véhicules dépourvus de système
d’accès et de démarrage “mains
libres”
1 Démontez le cache de la clé.
Pour éviter d’abîmer la clé, protégez l’extré- mité du tournevis plat avec un chiffon.
2 Démontez le cache-batterie.
Utilisez un tournevis à la bonne taille. Ne pas forcer pour faire levier, sous peine
d’abîmer le cache.
Si le couvercle de la pile est difficile à démonter, levez-le par le bord pour le retirer.
3 Retirez la pile usée avec un petit
tournevis plat.
Pour retirer la pile, utilisez un tournevis à la
bonne taille.
Mettez en place une pile neuve, face “+” vers le haut.
4 Remontez le couvercle de la pile
avec la languette tournée vers le
haut.
Par une pression vers le bas, clipsez le cou- vercle de la pile dans la clé sur toute sa cir-
conférence.
5 Remontez le cache de la clé.
Mettez en alignement le cache et la clé, puis
appuyez sur le cache pour l’engager dans la clé, bien dans l’axe.
Vérifiez que le cache est bien remonté sur la
Remplacement de la pile

425
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
clé, sans interstice visible entre lui et la clé.
6Appuyez sur le bouton ou
pour contrôler le verrouillage/déver-
rouillage des portes.
Véhicules équipés d’un système
d’accès et de démarrage “mains
libres”
1 Appuyez sur le bouton de déver-
rouillage et retirez la clé convention-
nelle.
2 Démontez le cache de la clé.
Utilisez un tournevis à la bonne taille. Ne pas forcer pour faire levier, sous peine
d’abîmer le cache.
Pour éviter d’abîmer la clé, protégez l’extré-
mité du tournevis plat avec un chiffon.
3 Retirez la pile usée avec un petit
tournevis plat.
Lorsque vous retirez le cache, il peut arriver que le module de la clé électronique y reste
attaché et rende ainsi la pile invisible. Dans ce cas, retirez le module de la clé électro-nique pour pouvoir retirer la pile.
Pour retirer la pile, utilisez un tournevis à la
bonne taille.
Mettez en place une pile neuve, face “+” vers le haut.
4 Pour remonter le cache de la clé et
la clé conventionnelle, procédez
dans l’ordre inverse des étapes 2 et
1 .
5 Appuyez sur le bouton ou
pour contrôler le verrouillage/déver-
rouillage des portes.

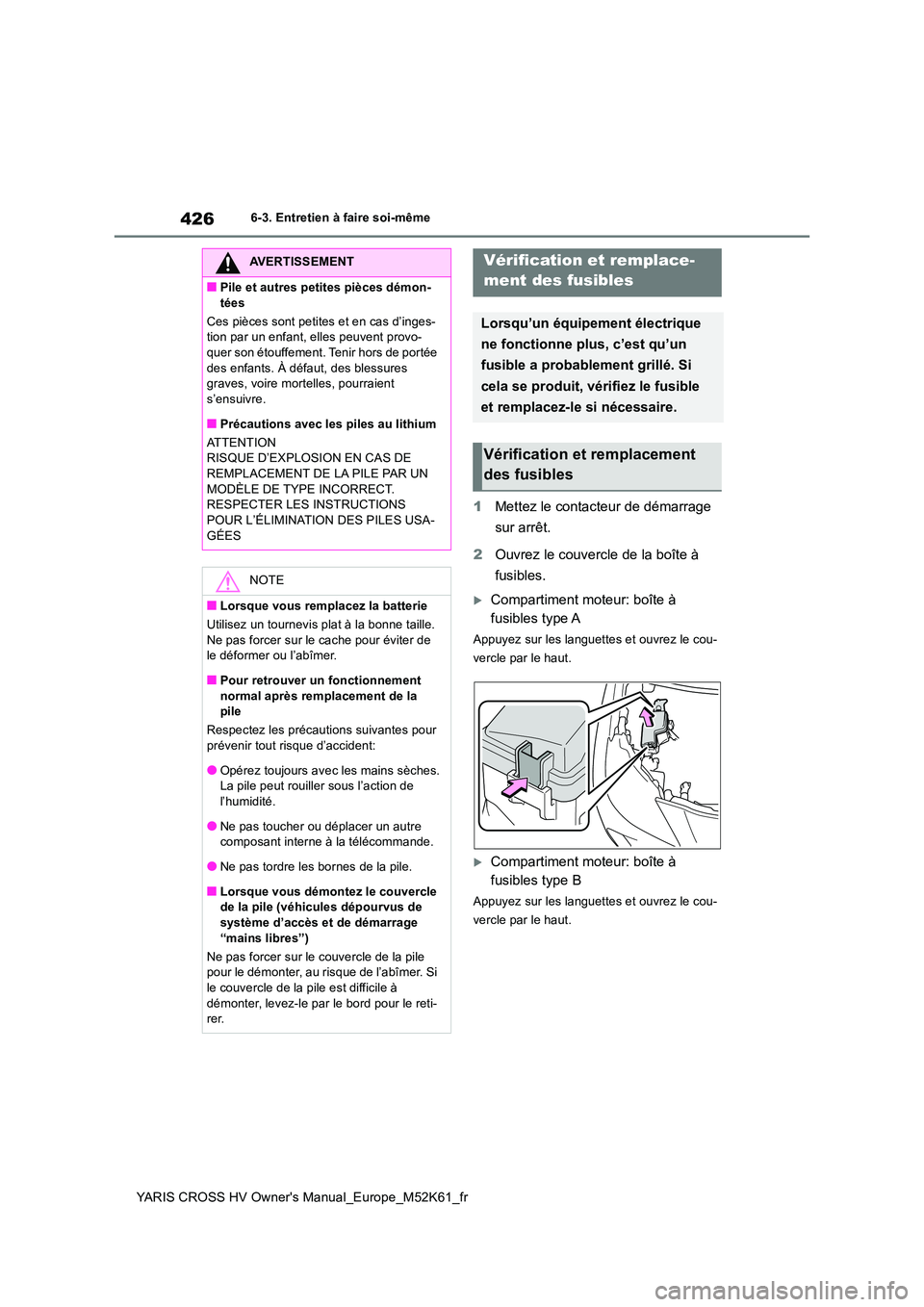

426
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
1Mettez le contacteur de démarrage
sur arrêt.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur: boîte à
fusibles type A
Appuyez sur les languettes et ouvrez le cou-
vercle par le haut.
Compartiment moteur: boîte à
fusibles type B
Appuyez sur les languettes et ouvrez le cou-
vercle par le haut.
AVERTISSEMENT
■Pile et autres petites pièces démon-
tées
Ces pièces sont petites et en cas d’inges- tion par un enfant, elles peuvent provo-quer son étouffement. Tenir hors de portée
des enfants. À défaut, des blessures graves, voire mortelles, pourraient s’ensuivre.
■Précautions avec les piles au lithium
ATTENTION RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE PAR UN
MODÈLE DE TYPE INCORRECT. RESPECTER LES INSTRUCTIONS POUR L’ÉLIMINATION DES PILES USA-
GÉES
NOTE
■Lorsque vous remplacez la batterie
Utilisez un tournevis plat à la bonne taille.
Ne pas forcer sur le cache pour éviter de le déformer ou l’abîmer.
■Pour retrouver un fonctionnement
normal après remplacement de la pile
Respectez les précaut ions suivantes pour prévenir tout risque d’accident:
●Opérez toujours avec les mains sèches.La pile peut rouiller sous l’action de l’humidité.
●Ne pas toucher ou déplacer un autre composant interne à la télécommande.
●Ne pas tordre les bornes de la pile.
■Lorsque vous démontez le couvercle de la pile (véhicules dépourvus de système d’accès et de démarrage
“mains libres”)
Ne pas forcer sur le couvercle de la pile pour le démonter, au risque de l’abîmer. Si le couvercle de la pile est difficile à
démonter, levez-le par le bord pour le reti- rer.
Vérification et remplace-
ment des fusibles
Lorsqu’un équipement électrique
ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si
cela se produit, vérifiez le fusible
et remplacez-le si nécessaire.
Vérification et remplacement
des fusibles

427
6
YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Entretien et soin
Sous le tableau de bord côté
conducteur (véhicules à conduite à
gauche)
Retirez le couvercle.
Veillez à bien appuyer sur l’ergot pour
démonter/remonter le couvercle.
Sous le tableau de bord côté passa-
ger (véhicules à conduite à droite)
• Véhicules dépourvus d’éclairages de plancher
Retirez le cache puis le couvercle.
Veillez à bien appuyer sur l’ergot pour
démonter/remonter le couvercle.
• Véhicules équipés d’éclairages de plan-
cher
Retirez le cache.
Tournez le cache de 90 degrés dans le sens
horaire.

428

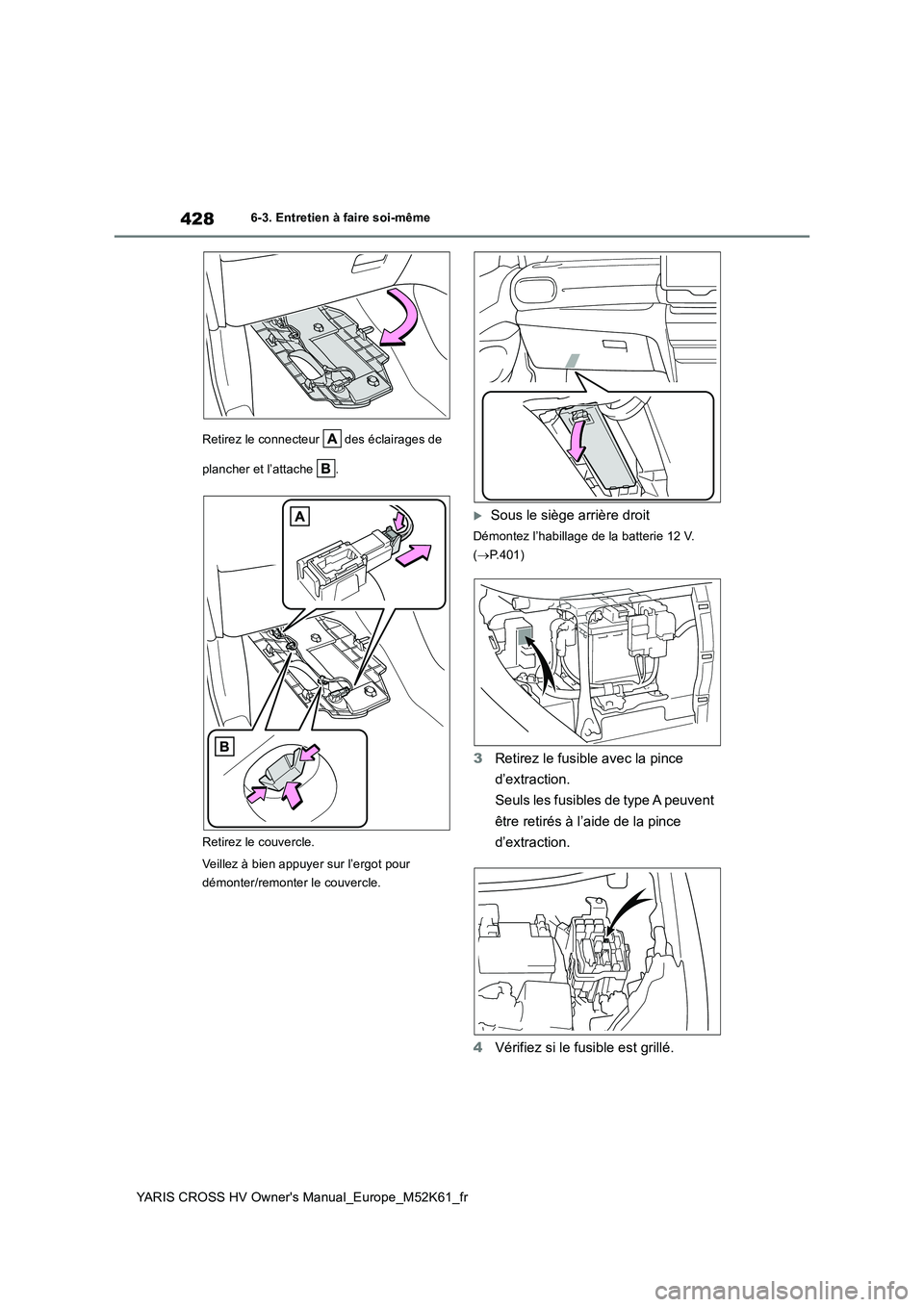

YARIS CROSS HV Owner's Manual_Europe_M52K61_fr
6-3. Entretien à faire soi-même
Retirez le connecteur des éclairages de
plancher et l’attache .
Retirez le couvercle.
Veillez à bien appuyer sur l’ergot pour
démonter/remonter le couvercle.
Sous le siège arrière droit
Démontez l’habillage de la batterie 12 V.
( P.401)
3Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.
4 Vérifiez si le fusible est grillé.
