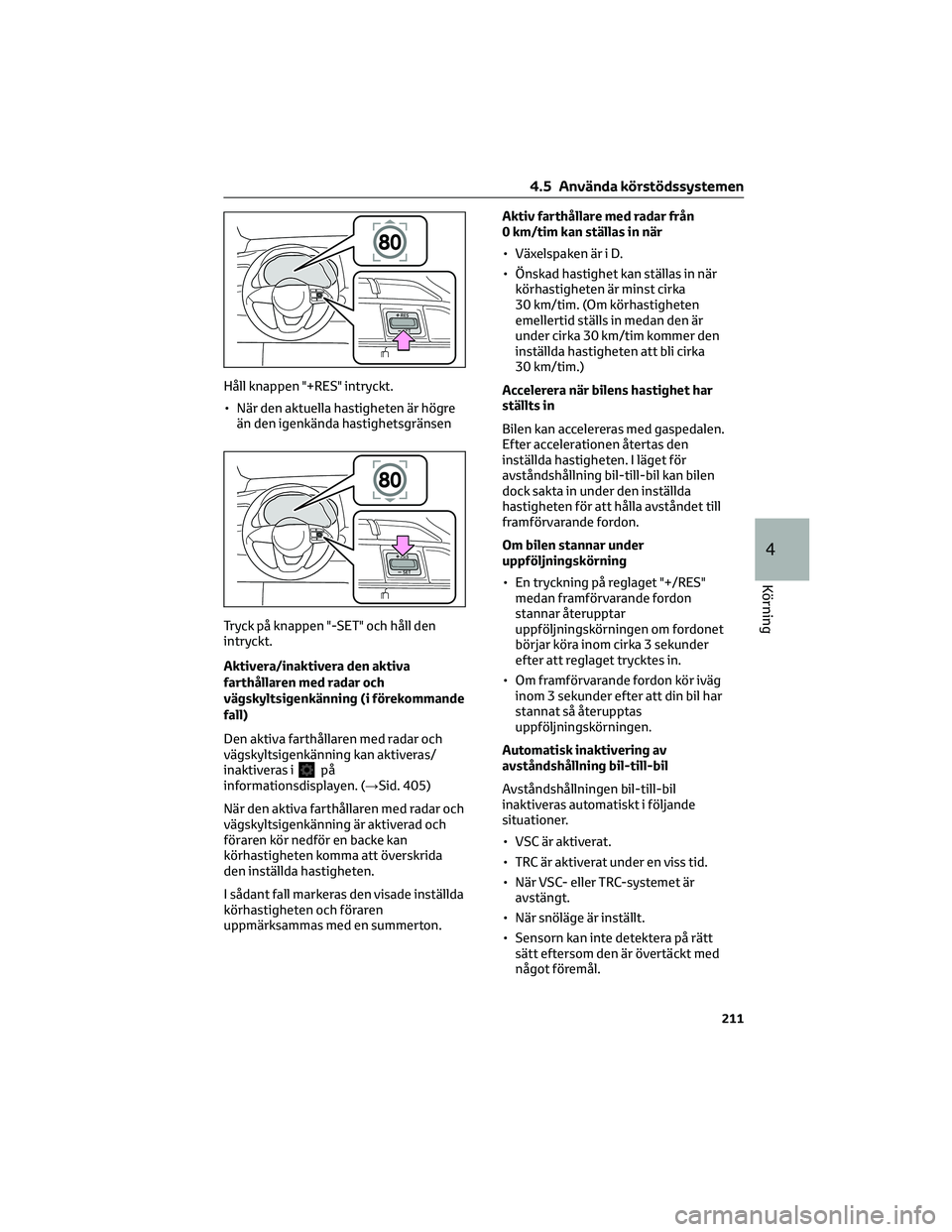

Håll knappen "+RES" intryckt.
• När den aktuella hastigheten är högre
än den igenkända hastighetsgränsen
Tryck på knappen "-SET" och håll den
intryckt.
Aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning (i förekommande
fall)
Den aktiva farthållaren med radar och
vägskyltsigenkänning kan aktiveras/
inaktiveras i
på
informationsdisplayen. (→Sid. 405)
När den aktiva farthållaren med radar och
vägskyltsigenkänning är aktiverad och
föraren kör nedför en backe kan
körhastigheten komma att överskrida
den inställda hastigheten.
I sådant fall markeras den visade inställda
körhastigheten och föraren
uppmärksammas med en summerton.Aktiv farthållare med radar från
0 km/tim kan ställas in när
• Växelspaken är i D.
• Önskad hastighet kan ställas in när
körhastigheten är minst cirka
30 km/tim. (Om körhastigheten
emellertid ställs in medan den är
under cirka 30 km/tim kommer den
inställda hastigheten att bli cirka
30 km/tim.)
Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för
avståndshållning bil-till-bil kan bilen
dock sakta in under den inställda
hastigheten för att hålla avståndet till
framförvarande fordon.
Om bilen stannar under
uppföljningskörning
• En tryckning på reglaget "+/RES"
medan framförvarande fordon
stannar återupptar
uppföljningskörningen om fordonet
börjar köra inom cirka 3 sekunder
efter att reglaget trycktes in.
• Om framförvarande fordon kör iväg
inom 3 sekunder efter att din bil har
stannat så återupptas
uppföljningskörningen.
Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil
inaktiveras automatiskt i följande
situationer.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• När snöläge är inställt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
4.5 Använda körstödssystemen
211
4
Körning

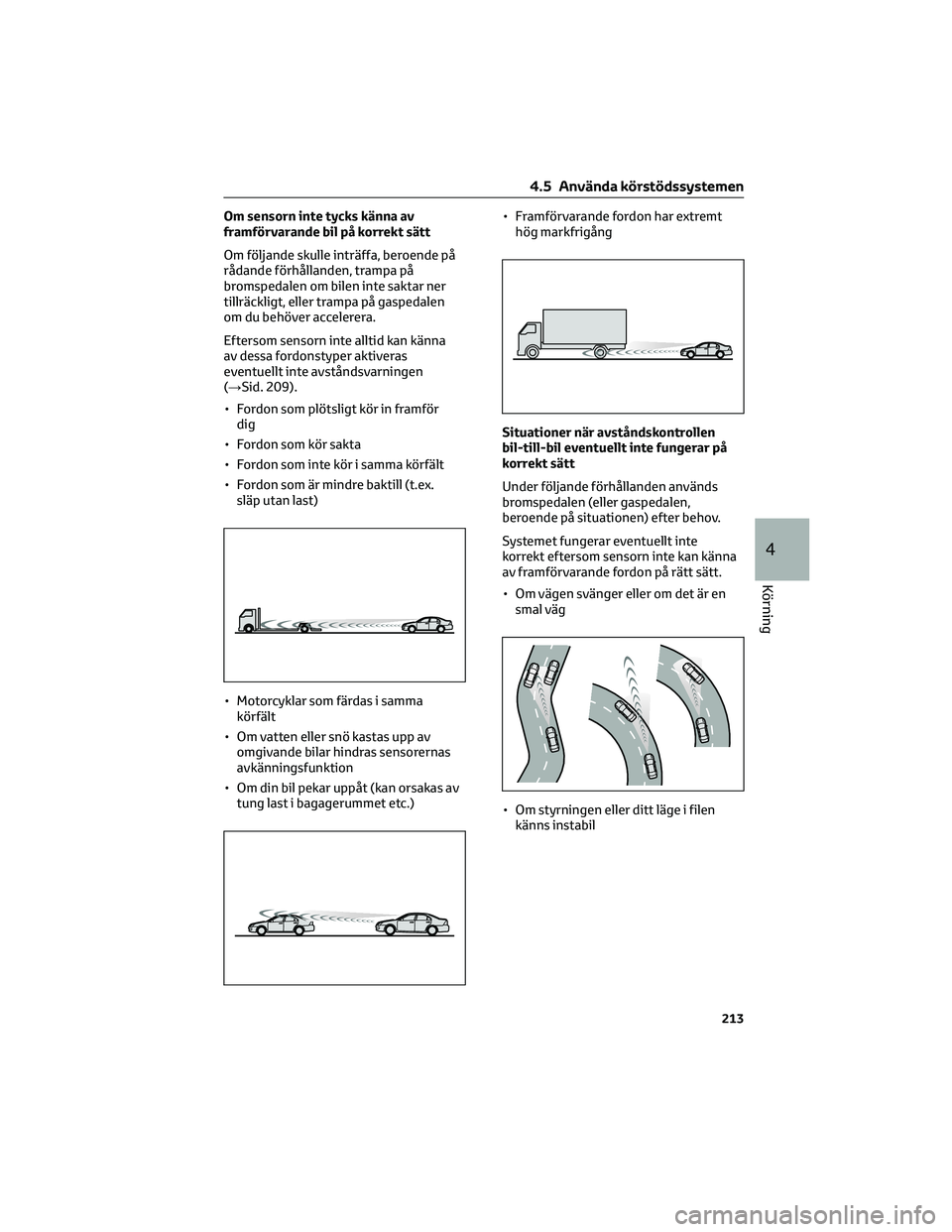

Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras
eventuellt inte avståndsvarningen
(→Sid. 209).
• Fordon som plötsligt kör in framför
dig
• Fordon som kör sakta
• Fordon som inte kör i samma körfält
• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)• Framförvarande fordon har extremt
hög markfrigång
Situationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte
korrekt eftersom sensorn inte kan känna
av framförvarande fordon på rätt sätt.
• Om vägen svänger eller om det är en
smal väg
• Om styrningen eller ditt läge i filen
känns instabil
4.5 Använda körstödssystemen
213
4
Körning

på grund av att navigationssystemet
med 7-tums/8-tums display använder
kartdata.
Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
Om “RSA Malfunction Visit Your
Dealer” visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(Funktioner som kan specialinställas:
→Sid. 405)

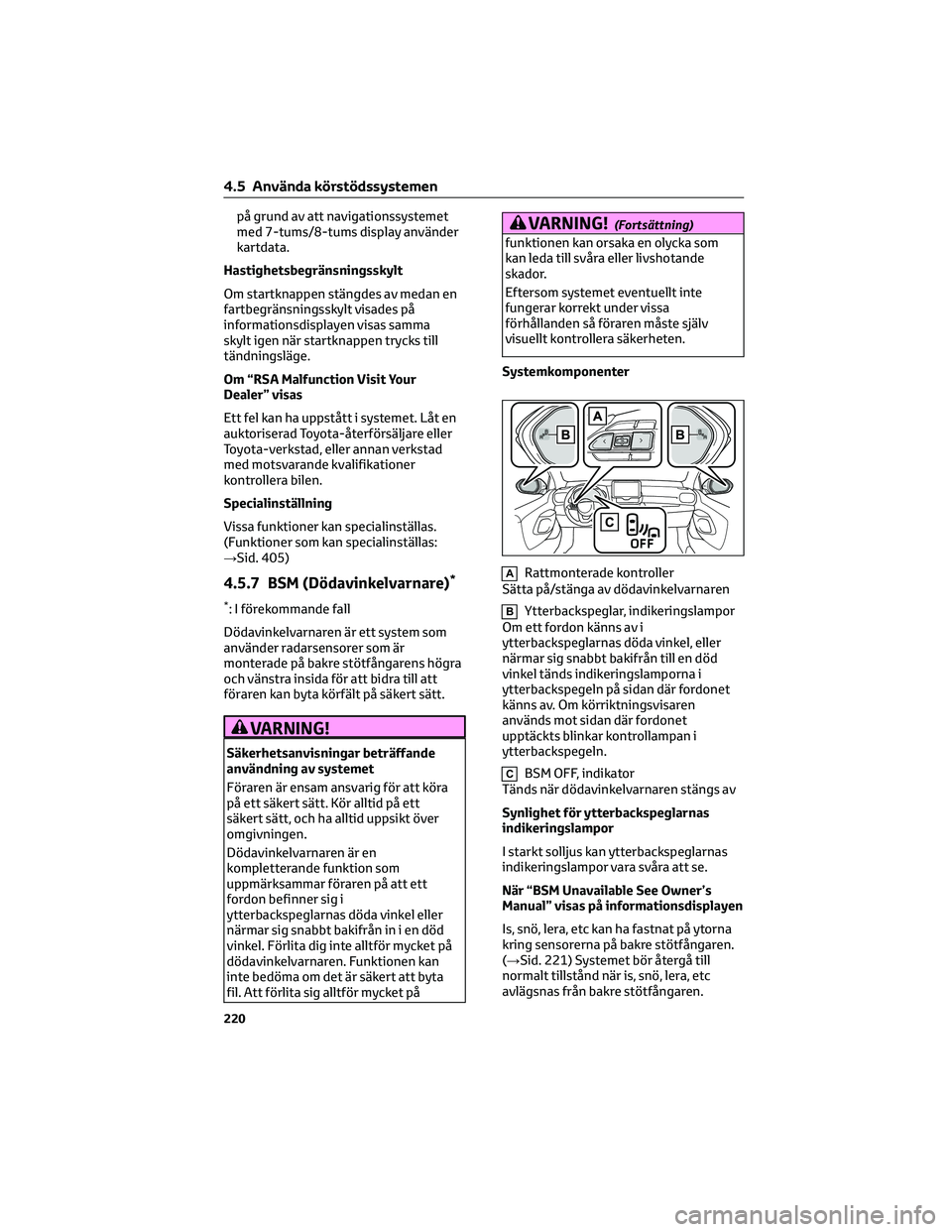

4.5.7 BSM (Dödavinkelvarnare)*
*: I förekommande fall
Dödavinkelvarnaren är ett system som
använder radarsensorer som är
monterade på bakre stötfångarens högra
och vänstra insida för att bidra till att
föraren kan byta körfält på säkert sätt.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Föraren är ensam ansvarig för att köra
på ett säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan
inte bedöma om det är säkert att byta
fil. Att förlita sig alltför mycket på
VARNING!(Fortsättning)
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
Eftersom systemet eventuellt inte
fungerar korrekt under vissa
förhållanden så föraren måste själv
visuellt kontrollera säkerheten.
Systemkomponenter
ARattmonterade kontroller
Sätta på/stänga av dödavinkelvarnaren
BYtterbackspeglar, indikeringslampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds indikeringslamporna i
ytterbackspegeln på sidan där fordonet
känns av. Om körriktningsvisaren
används mot sidan där fordonet
upptäckts blinkar kontrollampan i
ytterbackspegeln.
CBSM OFF, indikator
Tänds när dödavinkelvarnaren stängs av
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
När “BSM Unavailable See Owner’s
Manual” visas på informationsdisplayen
Is, snö, lera, etc kan ha fastnat på ytorna
kring sensorerna på bakre stötfångaren.
(→Sid. 221) Systemet bör återgå till
normalt tillstånd när is, snö, lera, etc
avlägsnas från bakre stötfångaren.
4.5 Använda körstödssystemen
220

Dessutom fungerar sensorerna eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
När “BSM Malfunction Visit Your
Dealer” visas på informationsdisplayen
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 405)

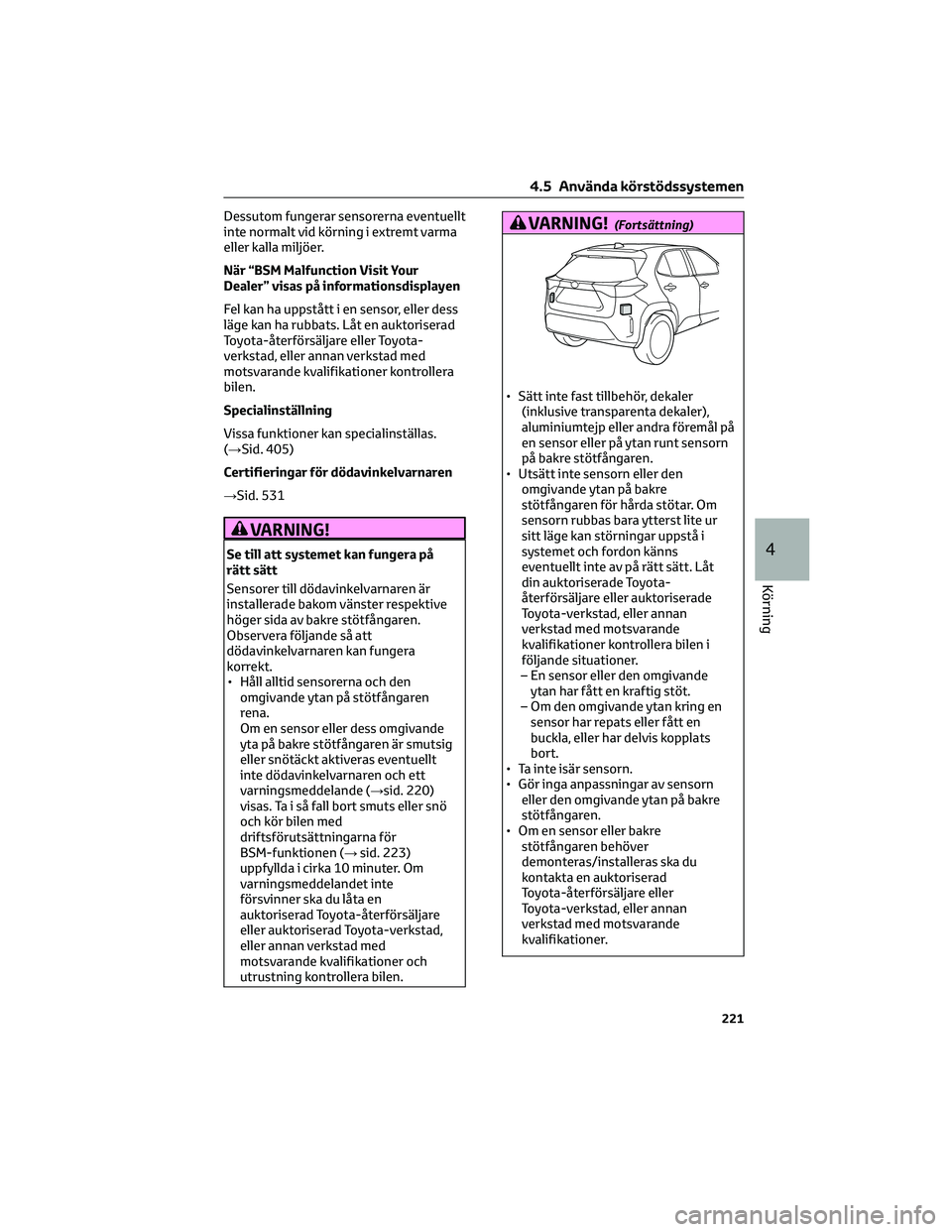

Certifieringar för dödavinkelvarnaren
→Sid. 531
VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till dödavinkelvarnaren är
installerade bakom vänster respektive
höger sida av bakre stötfångaren.
Observera följande så att
dödavinkelvarnaren kan fungera
korrekt.
• Håll alltid sensorerna och den
omgivande ytan på stötfångaren
rena.
Om en sensor eller dess omgivande
yta på bakre stötfångaren är smutsig
eller snötäckt aktiveras eventuellt
inte dödavinkelvarnaren och ett
varningsmeddelande (→sid. 220)
visas. Ta i så fall bort smuts eller snö
och kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 223)
uppfyllda i cirka 10 minuter. Om
varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!(Fortsättning)
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler),
aluminiumtejp eller andra föremål på
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar. Om
sensorn rubbas bara ytterst lite ur
sitt läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt. Låt
din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
• Ta inte isär sensorn.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
• Om en sensor eller bakre
stötfångaren behöver
demonteras/installeras ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4.5 Använda körstödssystemen
221
4
Körning

VARNING!(Fortsättning)
• Lackera inte bakre stötfångaren i någon annan färg än en officiell färgfrån Toyota.

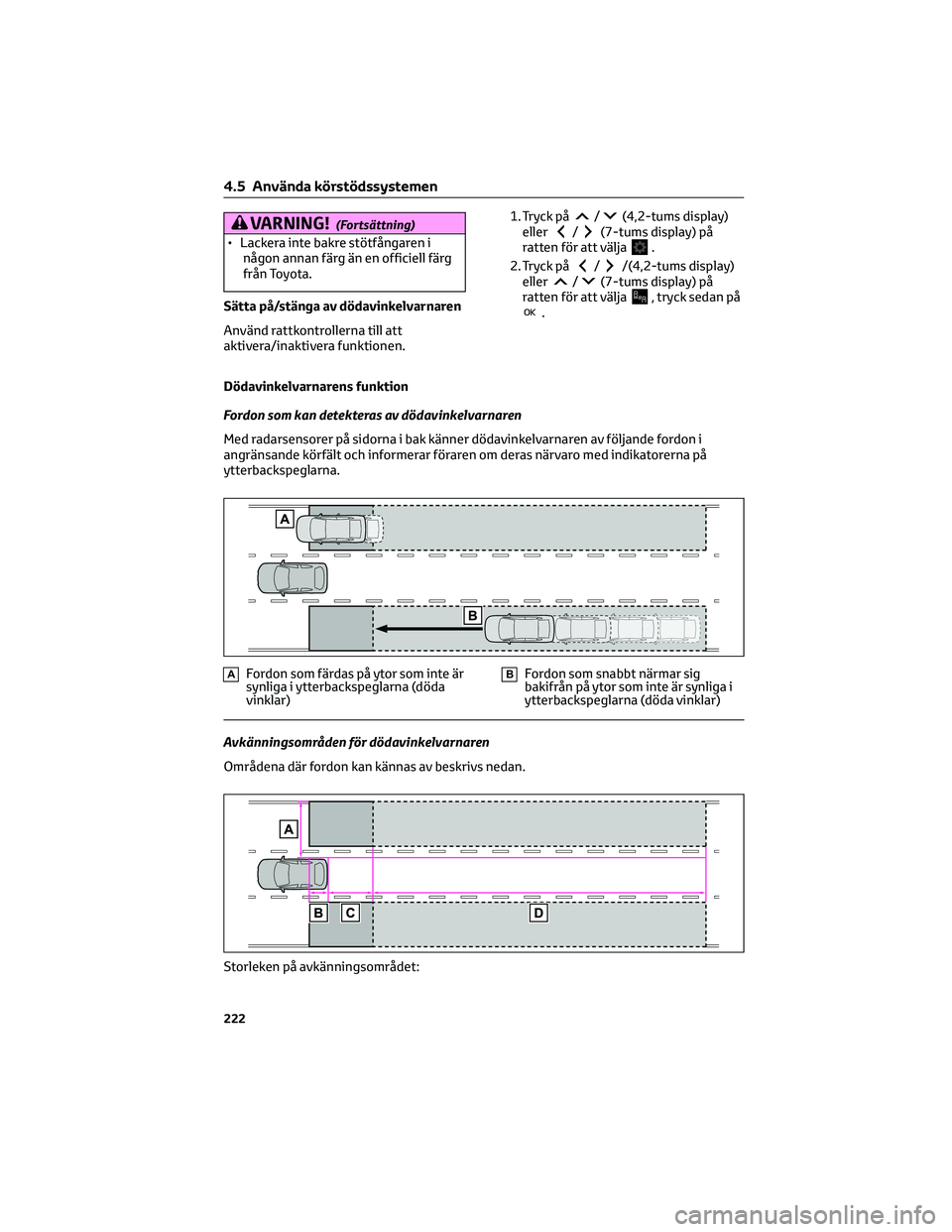

Sätta på/stänga av dödavinkelvarnaren
Använd rattkontrollerna till att aktivera/inaktivera funktionen.
1. Tryck på/(4,2-tums display) eller/(7-tums display) påratten för att välja.
2. Tryck på//(4,2-tums display) eller/(7-tums display) påratten för att välja, tryck sedan på.
Dödavinkelvarnarens funktion
Fordon som kan detekteras av dödavinkelvarnaren
Med radarsensorer på sidorna i bak känner dödavinkelvarnaren av följande fordon i angränsande körfält och informerar föraren om deras närvaro med indikatorerna påytterbackspeglarna.
AFordon som färdas på ytor som inte är synliga i ytterbackspeglarna (dödavinklar)
BFordon som snabbt närmar sigbakifrån på ytor som inte är synliga iytterbackspeglarna (döda vinklar)
Avkänningsområden för dödavinkelvarnaren
Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:
4.5 Använda körstödssystemen
222

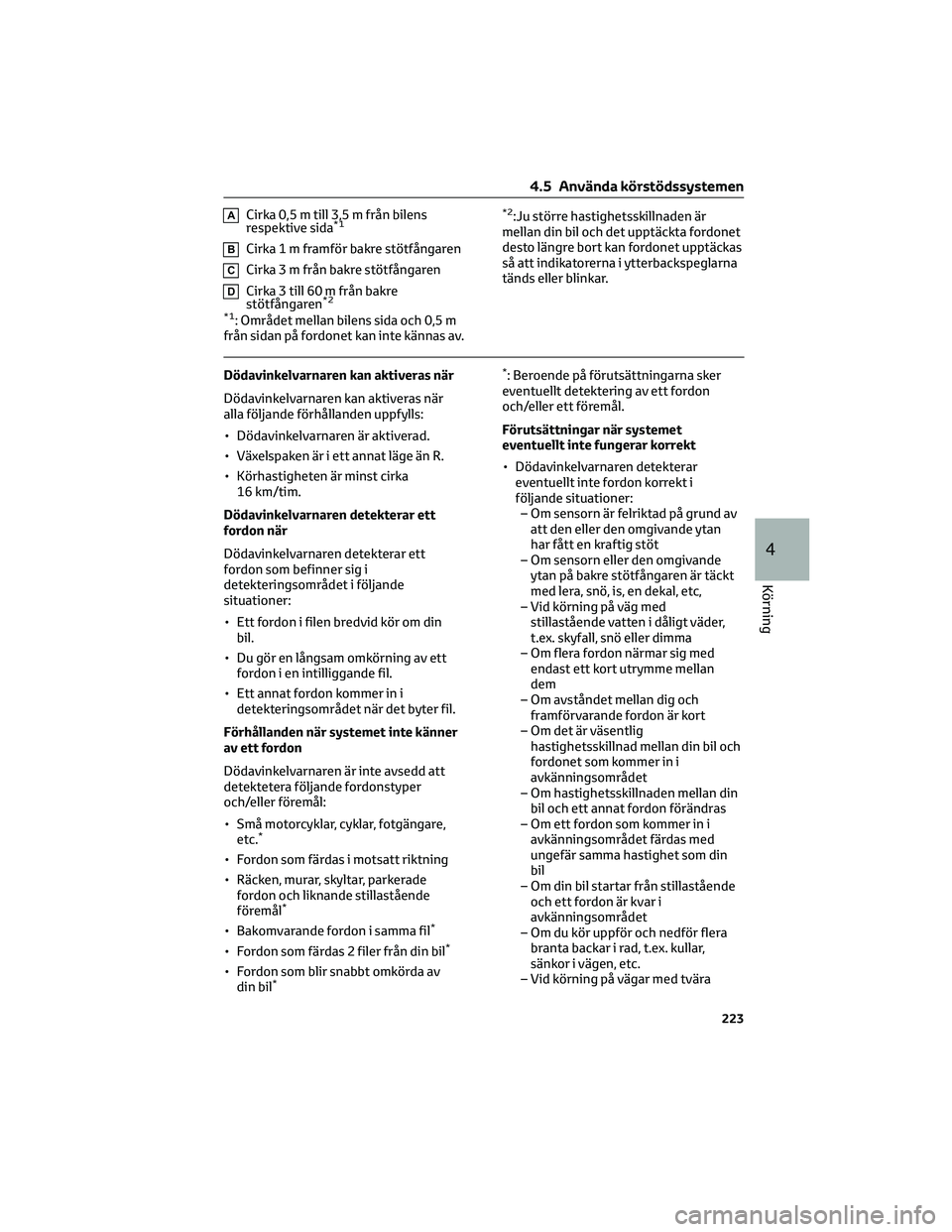

ACirka 0,5 m till 3,5 m från bilens
respektive sida*1
BCirka1mframför bakre stötfångaren
CCirka 3 m från bakre stötfångaren
DCirka 3 till 60 m från bakre
stötfångaren*2
*1
: Området mellan bilens sida och 0,5 m
från sidan på fordonet kan inte kännas av.
*2:Ju större hastighetsskillnaden är
mellan din bil och det upptäckta fordonet
desto längre bort kan fordonet upptäckas
så att indikatorerna i ytterbackspeglarna
tänds eller blinkar.
Dödavinkelvarnaren kan aktiveras när
Dödavinkelvarnaren kan aktiveras när
alla följande förhållanden uppfylls:
• Dödavinkelvarnaren är aktiverad.
• Växelspaken är i ett annat läge än R.
• Körhastigheten är minst cirka
16 km/tim.
Dödavinkelvarnaren detekterar ett
fordon när
Dödavinkelvarnaren detekterar ett
fordon som befinner sig i
detekteringsområdet i följande
situationer:
• Ett fordon i filen bredvid kör om din
bil.
• Du gör en långsam omkörning av ett
fordon i en intilliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
Dödavinkelvarnaren är inte avsedd att
detektetera följande fordonstyper
och/eller föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som färdas 2 filer från din bil*
• Fordon som blir snabbt omkörda av
din bil**
: Beroende på förutsättningarna sker
eventuellt detektering av ett fordon
och/eller ett föremål.
Förutsättningar när systemet
eventuellt inte fungerar korrekt
• Dödavinkelvarnaren detekterar
eventuellt inte fordon korrekt i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
– Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din
bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
4.5 Använda körstödssystemen
223
4
Körning

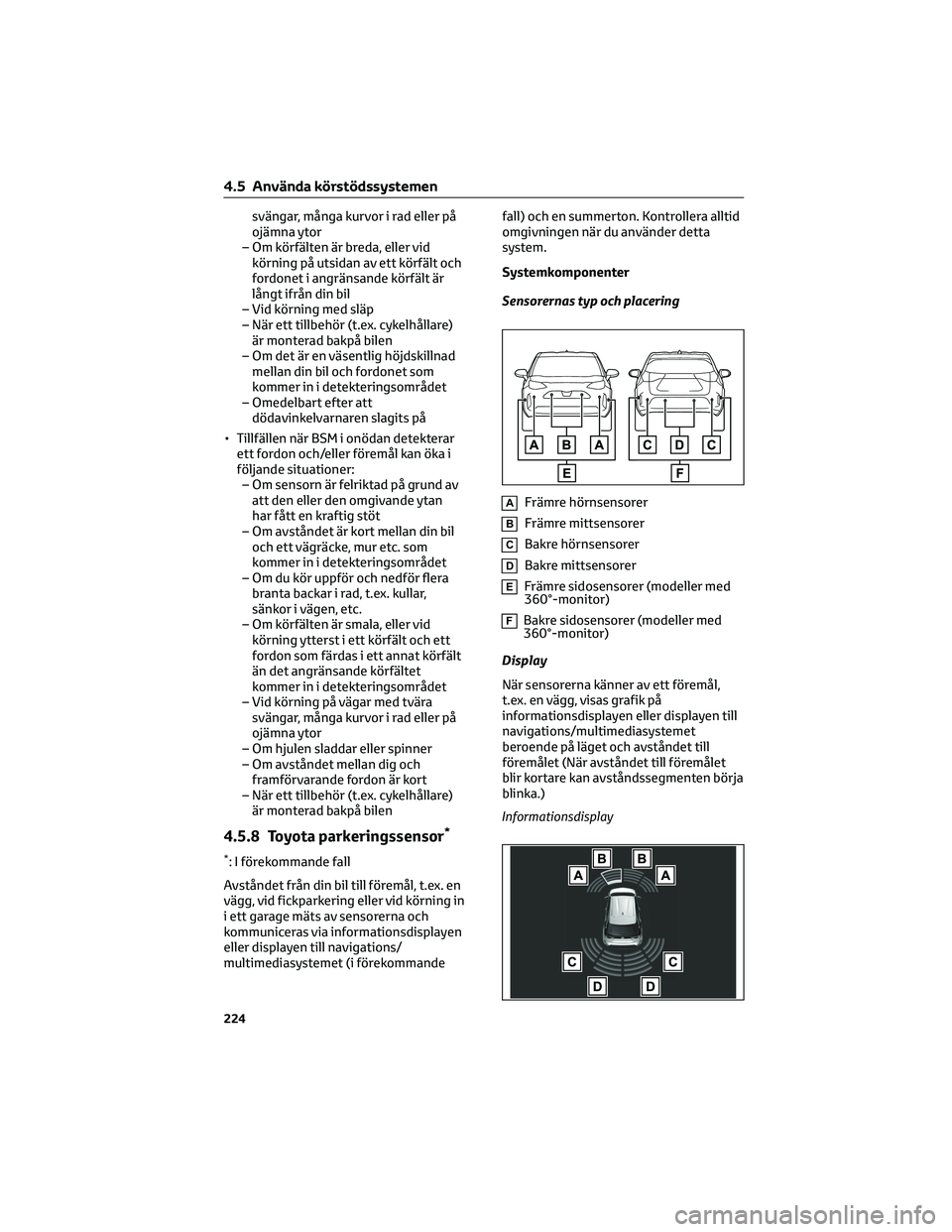

svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
– Vid körning med släp
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
– Omedelbart efter att
dödavinkelvarnaren slagits på
• Tillfällen när BSM i onödan detekterar
ett fordon och/eller föremål kan öka i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
4.5.8 Toyota parkeringssensor*
*: I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid körning in
i ett garage mäts av sensorerna och
kommuniceras via informationsdisplayen
eller displayen till navigations/
multimediasystemet (i förekommandefall) och en summerton. Kontrollera alltid
omgivningen när du använder detta
system.
Systemkomponenter
Sensorernas typ och placering
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer (modeller med
360°-monitor)
FBakre sidosensorer (modeller med
360°-monitor)
Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas grafik på
informationsdisplayen eller displayen till
navigations/multimediasystemet
beroende på läget och avståndet till
föremålet (När avståndet till föremålet
blir kortare kan avståndssegmenten börja
blinka.)
Informationsdisplay
4.5 Använda körstödssystemen
224

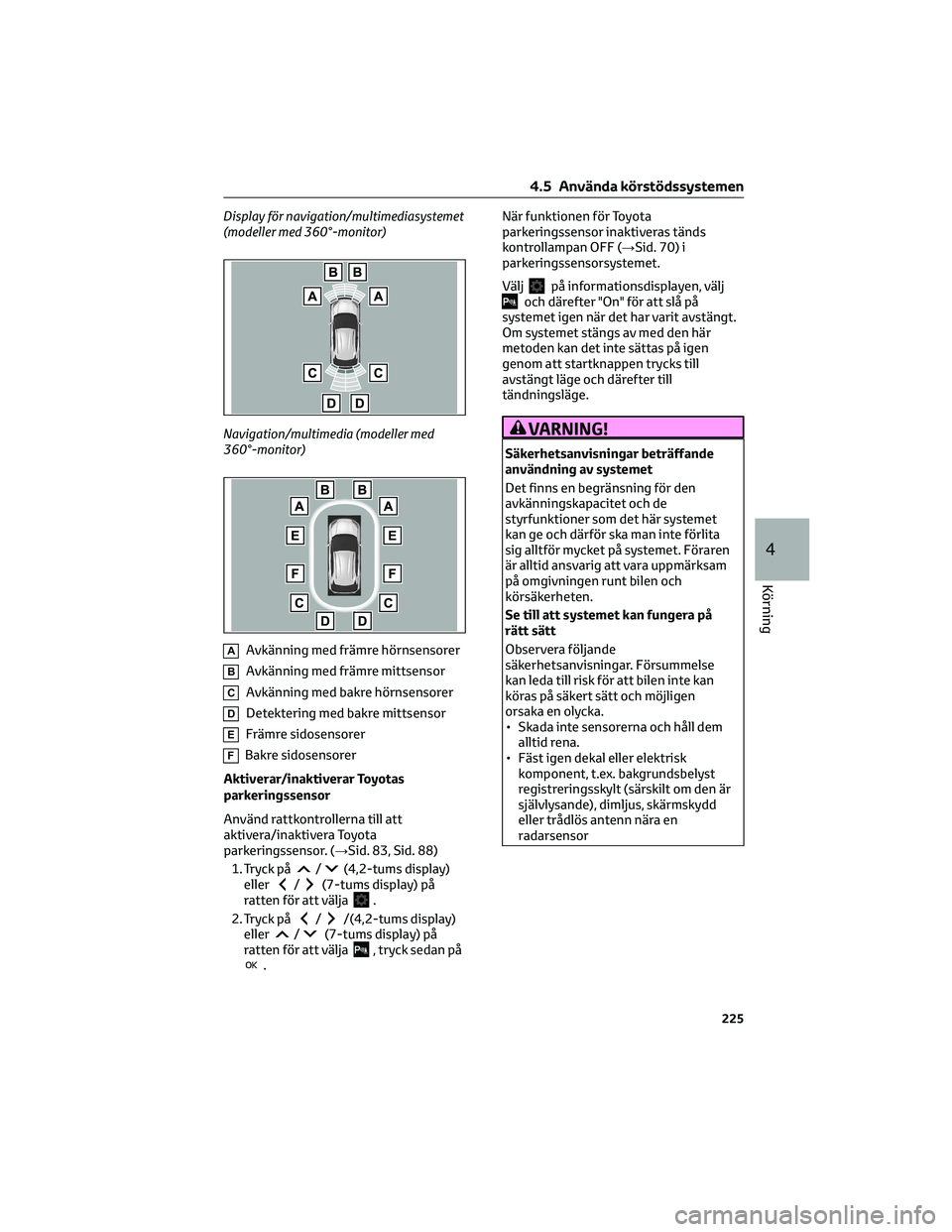

Display för navigation/multimediasystemet
(modeller med 360°-monitor)
Navigation/multimedia (modeller med
360°-monitor)
AAvkänning med främre hörnsensorer
BAvkänning med främre mittsensor
CAvkänning med bakre hörnsensorer
DDetektering med bakre mittsensor
EFrämre sidosensorer
FBakre sidosensorer
Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd rattkontrollerna till att
aktivera/inaktivera Toyota
parkeringssensor. (→Sid. 83, Sid. 88)
1. Tryck på
/(4,2-tums display)
eller/(7-tums display) på
ratten för att välja.
2. Tryck på
//(4,2-tums display)
eller/(7-tums display) på
ratten för att välja, tryck sedan på.När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→Sid. 70) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter "On" för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för den
avkänningskapacitet och de
styrfunktioner som det här systemet
kan ge och därför ska man inte förlita
sig alltför mycket på systemet. Föraren
är alltid ansvarig att vara uppmärksam
på omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till risk för att bilen inte kan
köras på säkert sätt och möjligen
orsaka en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst igen dekal eller elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn nära en
radarsensor
4.5 Använda körstödssystemen
225
4
Körning

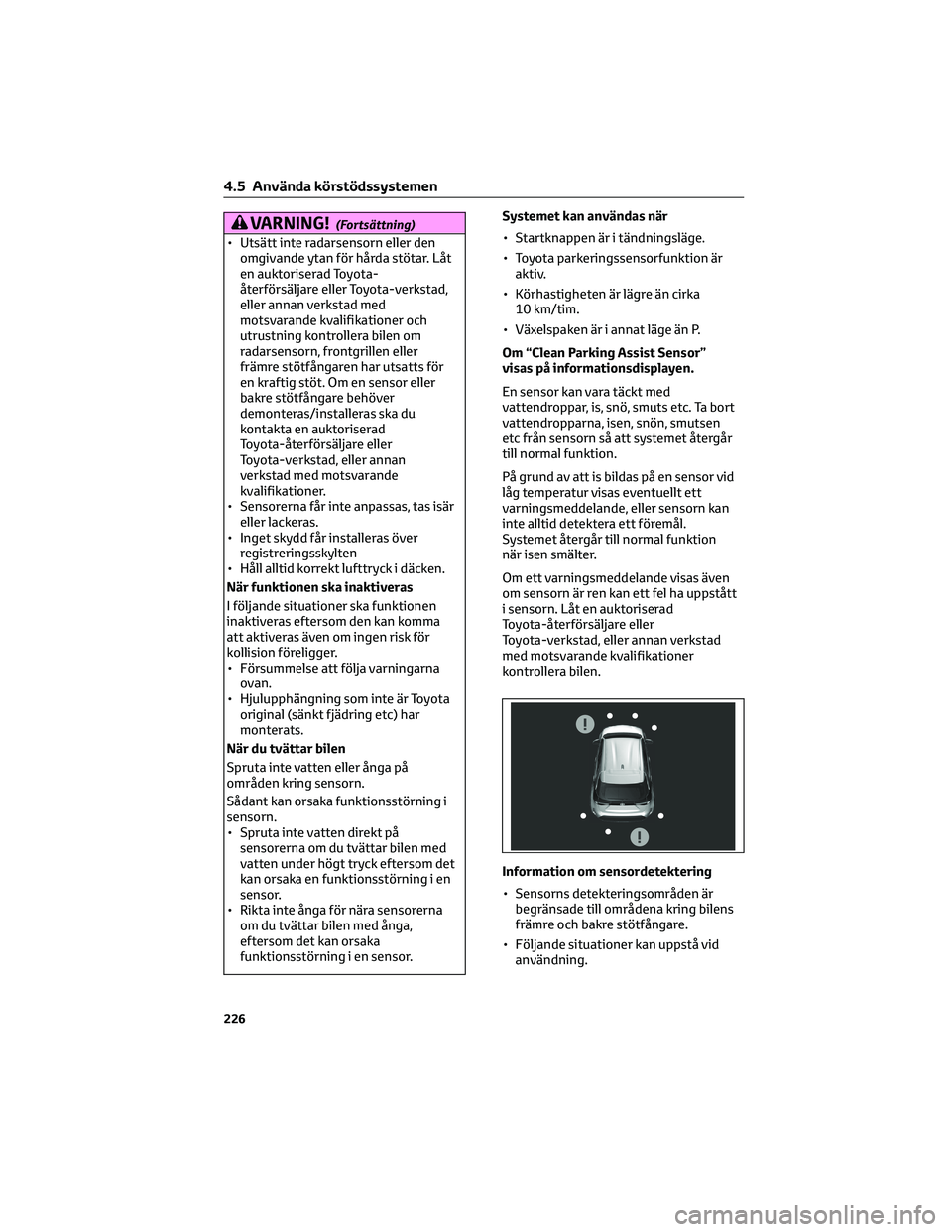

VARNING!(Fortsättning)
• Utsätt inte radarsensorn eller den
omgivande ytan för hårda stötar. Låt
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen om
radarsensorn, frontgrillen eller
främre stötfångaren har utsatts för
en kraftig stöt. Om en sensor eller
bakre stötfångare behöver
demonteras/installeras ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Sensorerna får inte anpassas, tas isär
eller lackeras.
• Inget skydd får installeras över
registreringsskylten
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom den kan komma
att aktiveras även om ingen risk för
kollision föreligger.
• Försummelse att följa varningarna
ovan.
• Hjulupphängning som inte är Toyota
original (sänkt fjädring etc) har
monterats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka funktionsstörning i
sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensorfunktion är
aktiv.
• Körhastigheten är lägre än cirka
10 km/tim.
• Växelspaken är i annat läge än P.
Om “Clean Parking Assist Sensor”
visas på informationsdisplayen.
En sensor kan vara täckt med
vattendroppar, is, snö, smuts etc. Ta bort
vattendropparna, isen, snön, smutsen
etc från sensorn så att systemet återgår
till normal funktion.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.
Om ett varningsmeddelande visas även
om sensorn är ren kan ett fel ha uppstått
i sensorn. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Information om sensordetektering
• Sensorns detekteringsområden är
begränsade till områdena kring bilens
främre och bakre stötfångare.
• Följande situationer kan uppstå vid
användning.
4.5 Använda körstödssystemen
226

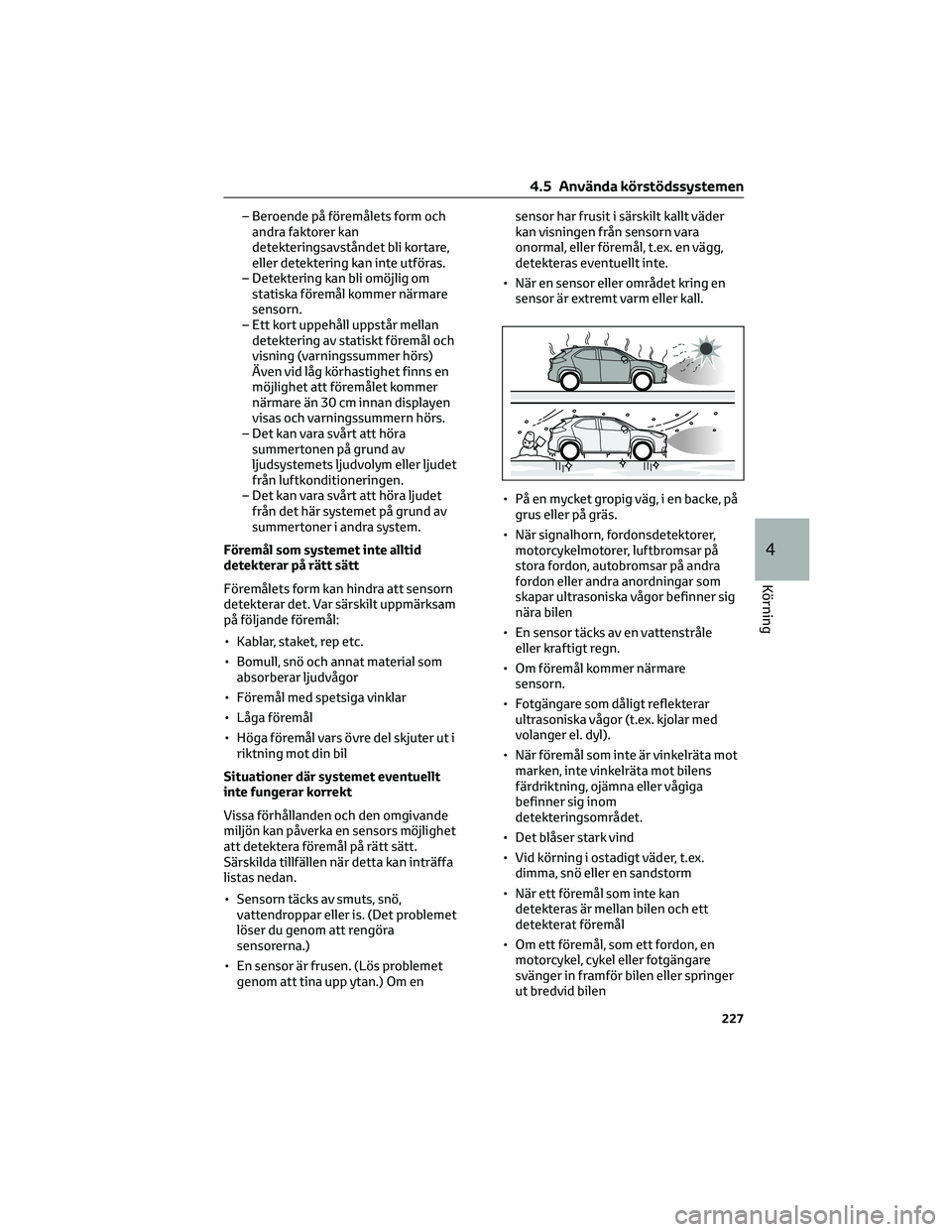

– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
– Detektering kan bli omöjlig om
statiska föremål kommer närmare
sensorn.
– Ett kort uppehåll uppstår mellan
detektering av statiskt föremål och
visning (varningssummer hörs)
Även vid låg körhastighet finns en
möjlighet att föremålet kommer
närmare än 30 cm innan displayen
visas och varningssummern hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner i andra system.
Föremål som systemet inte alltid
detekterar på rätt sätt
Föremålets form kan hindra att sensorn
detekterar det. Var särskilt uppmärksam
på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Situationer där systemet eventuellt
inte fungerar korrekt
Vissa förhållanden och den omgivande
miljön kan påverka en sensors möjlighet
att detektera föremål på rätt sätt.
Särskilda tillfällen när detta kan inträffa
listas nedan.
• Sensorn täcks av smuts, snö,
vattendroppar eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om ensensor har frusit i särskilt kallt väder
kan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
• När en sensor eller området kring en
sensor är extremt varm eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som dåligt reflekterar
ultrasoniska vågor (t.ex. kjolar med
volanger el. dyl).
• När föremål som inte är vinkelräta mot
marken, inte vinkelräta mot bilens
färdriktning, ojämna eller vågiga
befinner sig inom
detekteringsområdet.
• Det blåser stark vind
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• När ett föremål som inte kan
detekteras är mellan bilen och ett
detekterat föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut bredvid bilen
4.5 Använda körstödssystemen
227
4
Körning
