• Motorljud kan höras från
motorrummet.
• Ljud kan höras från hybridbatteriet,
som är placerat under baksätena, när
hybridsystemet startar eller stängs av.
• Driftsljud som t.ex. ett knäpp eller ett
mjukt rasslande ljud, kan höras från
hybridbatteriet under baksätena när
hybridsystemet startas eller stängs av.
• När bakluckan är öppen kan vissa ljud
höras från hybridsystemet.
• Ljud kan höras från växellådan när
bensinmotorn startar eller stängs av,
vid körning i låg fart eller på tomgång.
• Motorljud kan höras vid hård
acceleration.
• Ljud kan höras orsakat av den
regenerativa bromsningen när
bromspedalen är nedtrampad eller
gaspedalen är uppsläppt.
• Vibrationer kan kännas när
bensinmotorn startar eller stängs av.
• Ljudet från kylfläktarna kan höras från
luftintagsventilen som sitter på sidan
av vänster baksätes nedre del.
Underhåll, reparation, återvinning och
avyttring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
avseende underhåll, reparation,
Ã¥tervinning och avyttring. Du ska inte
avyttra bilen på egen hand.
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 405)Akustiskt varningssystem i bilen
När bensinmotorn är avstängd under
körning hörs ett ljud som varnar
fotgängare, cyklister eller andra
människor, samt fordon som befinner sig i
närheten att bilen närmar sig.
Ljudstyrkan anpassas efter bilens
körhastighet. När bilens hastighet är
minst cirka 25 km/tim stängs
varningssystemet av.
Akustiskt varningssystem i bilen
I följande fall kan det vara svårt för
fotgängare, cyklister eller andra, samt
fordon som befinner sig i närheten att
höra den akustiska varningen:
• Om omgivningen är bullrig
• När det regnar eller blåser kraftigt
• I området bakom bilen snarare än
området framför bilen
1 .4 Hybridsystem
59
1
Trygghet och säkerhet

1.4.2 Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett högspänningssystem
(cirka max 580V) med delar som blir extremt heta när hybridsystemet är i drift. Följ
anvisningarna på dekalerna som är fästa på bilen.
Systemkomponenter
AVarningsdekal
BServicekontakt
CBakre växelriktare*
DBakre elmotor (hybridmotor)*
EHybridbatteri
FHögspänningskablar (orange)
GFrämre elmotor (hybridmotor)
HA/C-kompressor
IDrivenhet*: Endast modeller med AWD
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att
varningslampan för låg bränslenivå
(→Sid. 357) slocknar. Om bränslenivån i
tanken är extremt låg kan hybridsystemet
eventuellt inte startas.
(Standardmängden bränsle är cirka
6,3 liter när bilen står på plant underlag.
Volymen kan variera om bilen står på
sluttande underlag. Fyll på extra bränsle
om bilen står på en sluttning.)Elektromagnetiska vågor
• Högspänningsdelar och -kablar på
hybridbilar innehåller
elektromagnetisk skärmning och
avger därför ungefär samma mängd
elektromagnetiska vågor som
konventionella bensindrivna bilar eller
hemelektronisk utrustning.
• Din bil kan orsaka ljudstörningar i
radiodelar som tillverkats av tredje
part.
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
60

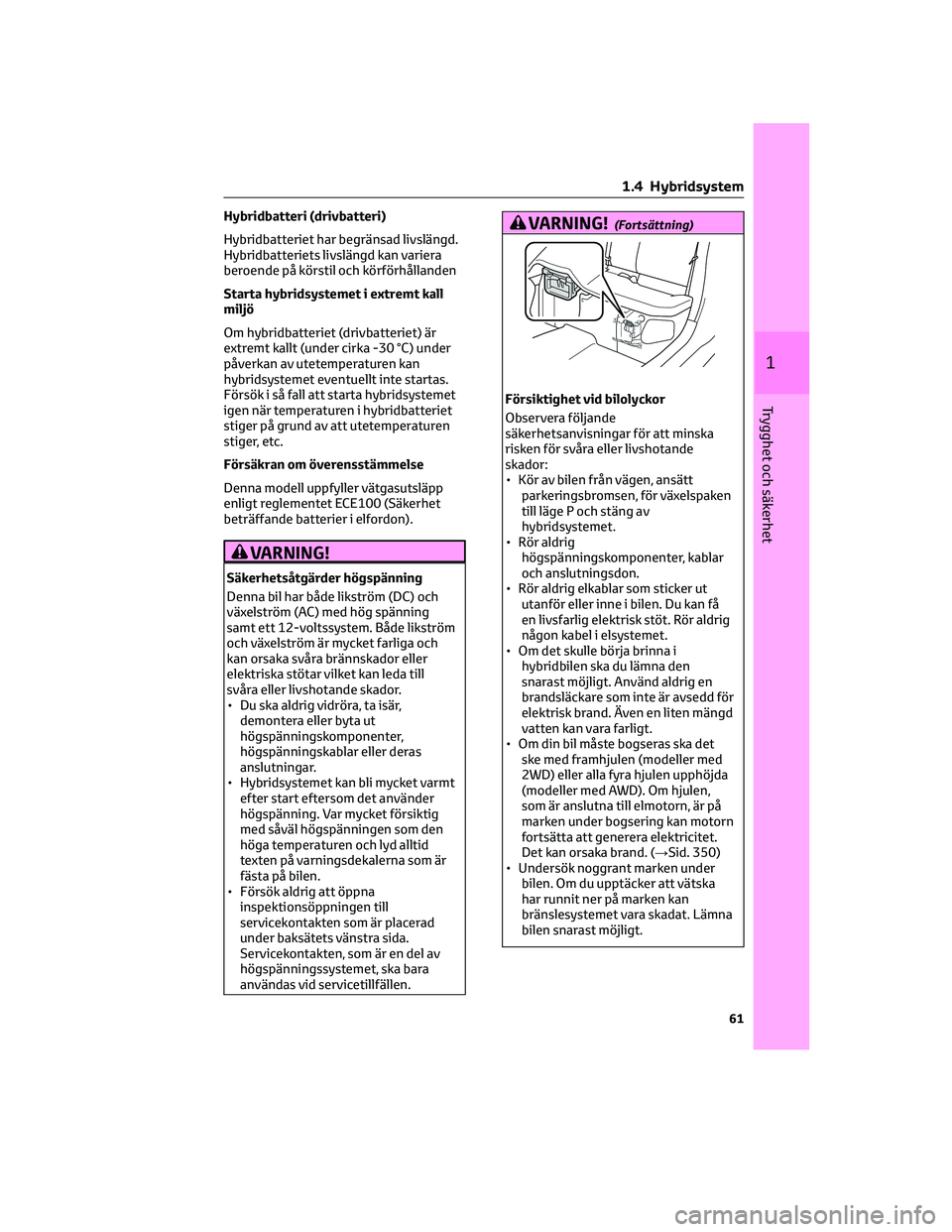

Hybridbatteri (drivbatteri)
Hybridbatteriet har begränsad livslängd.
Hybridbatteriets livslängd kan variera
beroende på körstil och körförhållanden
Starta hybridsystemet i extremt kall
miljö
Om hybridbatteriet (drivbatteriet) är
extremt kallt (under cirka -30 °C) under
påverkan av utetemperaturen kan
hybridsystemet eventuellt inte startas.
Försök i så fall att starta hybridsystemet
igen när temperaturen i hybridbatteriet
stiger på grund av att utetemperaturen
stiger, etc.
Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp
enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
VARNING!
Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och
växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström
och växelström är mycket farliga och
kan orsaka svåra brännskador eller
elektriska stötar vilket kan leda till
svåra eller livshotande skador.
• Du ska aldrig vidröra, ta isär,
demontera eller byta ut
högspänningskomponenter,
högspänningskablar eller deras
anslutningar.
• Hybridsystemet kan bli mycket varmt
efter start eftersom det använder
högspänning. Var mycket försiktig
med såväl högspänningen som den
höga temperaturen och lyd alltid
texten på varningsdekalerna som är
fästa på bilen.
• Försök aldrig att öppna
inspektionsöppningen till
servicekontakten som är placerad
under baksätets vänstra sida.
Servicekontakten, som är en del av
högspänningssystemet, ska bara
användas vid servicetillfällen.
VARNING!(Fortsättning)
Försiktighet vid bilolyckor
Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande
skador:
• Kör av bilen från vägen, ansätt
parkeringsbromsen, för växelspaken
till läge P och stäng av
hybridsystemet.
• Rör aldrig
högspänningskomponenter, kablar
och anslutningsdon.
• Rör aldrig elkablar som sticker ut
utanför eller inne i bilen. Du kan få
en livsfarlig elektrisk stöt. Rör aldrig
någon kabel i elsystemet.
• Om det skulle börja brinna i
hybridbilen ska du lämna den
snarast möjligt. Använd aldrig en
brandsläckare som inte är avsedd för
elektrisk brand. Även en liten mängd
vatten kan vara farligt.
• Om din bil måste bogseras ska det
ske med framhjulen (modeller med
2WD) eller alla fyra hjulen upphöjda
(modeller med AWD). Om hjulen,
som är anslutna till elmotorn, är på
marken under bogsering kan motorn
fortsätta att generera elektricitet.
Det kan orsaka brand. (→Sid. 350)
• Undersök noggrant marken under
bilen. Om du upptäcker att vätska
har runnit ner på marken kan
bränslesystemet vara skadat. Lämna
bilen snarast möjligt.
1 .4 Hybridsystem
61
1
Trygghet och säkerhet

VARNING!(Fortsättning)
• Rör inte batteriet om vätska läcker ut
eller sitter fast. Om elektrolyt
(kolbaserad organisk elektrolyt) från
hybridbatteriet kommer i beröring
med ögon eller hud kan det orsaka
blindhet eller hudsår. I det
osannolika fall att elektrolyt skulle
komma i beröring med ögon eller
hud ska den genast sköljas bort med
rikligt med vatten. Sök läkarvård
omedelbart.
• Gå inte nära bilen om elektrolyt
läcker ut från hybridbatteriet. Även
om det är osannolikt att
hybridbatteriet är skadat hindrar
batteriets invändiga konstruktion
att en större mängd elektrolyt läcker
ut. Om elektrolyt skulle läcka ut
avger det emellertid en
avdunstning. Denna avdunstning
verkar irriterande på hud och ögon
och kan orsaka akut förgiftning om
den andas in.
• Brinnande föremål eller föremål med
hög temperatur får inte komma i
närheten av elektrolyten.
Elektrolyten kan antändas och
orsaka brand.
Hybridbatteri (drivbatteri)
• Din bil innehåller ett förslutet
litiumjonbatteri.
• Du ska aldrig sälja, ge bort eller
anpassa hybridbatteriet. För att
undvika olyckshändelser ska
hybridbatterier som tagits bort från
ett skrotat fordon samlas in genom
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning. Du ska inte avyttra
batteriet på egen hand.
Om batteriet inte tas om hand på
korrekt sätt kan följande inträffa
vilket kan leda till svåra eller
livshotande skador:
VARNING!(Fortsättning)
– Hybridbatteriet kan skrotas eller
slängas bort på olagligt sätt vilket
blir en miljöfara, eller också kan
någon vidröra en
högspänningskomponent vilket
resulterar i en elektrisk stöt.
– Hybridbatteriet är endast avsett
att användas i din hybridbil. Om
hybridbatteriet används utanför
din bil, eller anpassas på något sätt,
kan olyckshändelser som
exempelvis elstötar,
värmeutveckling, rökutveckling,
explosion och elektrolytläckage
uppstå.
Om du säljer din bil vidare, eller lämnar
över den, är möjligheten av en
olyckshändelse extremt hög eftersom
den person som tar emot bilen är
eventuellt inte medveten om dessa
faror.
• Om din bil skrotas utan att
hybridbatteriet har demonterats
finns det risk för svåra elektriska
stötar om högspänningsdelar, kablar
eller respektive anslutningsdon
vidrörs. Om din bil ska skrotas måste
du låta en auktoriserad
Toyota-återförsäljare,
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning, eller
en kvalificerad reparatör, ta hand om
hybridbatteriet. Om hybridbatteriet
inte omhändertas på rätt sätt kan
det orsaka dödsfall eller allvarliga
personskador på grund av elektriska
stötar.
1 .4 Hybridsystem
62

OBSERVERA
Hybridbatteri, luftintagsventil
Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet kan
det skadas. LÃ¥t en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Hybridbatteri, luftintagsventil
En luftventil för kylning av
hybridbatteriet är placerad under
baksätets vänstra sida. Om ventilen blir
blockerad kan hybridbatteriets in- och
uteffekt begränsas.
OBSERVERA
Hybridbatteri, luftintagsventil
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Om
ventilen blockeras kan
hybridbatteriets in- och uteffekt
begränsas vilket eventuell kan leda
till en funktionsstörning.
• Rengör luftintagsventilen
regelbundet för att undvika att
hybridbatteriet överhettas.
• Blöt inte ner luftinsugsventilen och låt
inga främmande ämnen komma in i
det eftersom det kan orsaka
kortslutning och skada
hybridbatteriet.
OBSERVERA(Fortsättning)
• Ett filter är installerat i
luftinsugsventilen. Om filtret är
synligt smutsigt efter rengöringen av
luftinsugsventilen rekommenderas
rengöring eller byte. Se sid. 331 för
uppgifter om rengöring av filtren.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. LÃ¥t en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för att starta
om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
1 .4 Hybridsystem
63
1
Trygghet och säkerhet

Om en varningslampa tänds, om ett
varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
1.5 Stöldskyddssystem
1.5.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel inte
är registrerad i bilens styrenhet.
LÃ¥t aldrig nycklarna ligga kvar inne i bilen
när du lämnar den.
Systemet är avsett att förhindra stöld av
fordonet men det innebär ingen absolut
garanti mot alla bilstölder.
Använda systemet
Modeller utan elektroniskt lås- och
startsystem
Kontrollampan blinkar när nyckeln har
tagits ur tändningslåset för att visa att
systemet är i funktion.
Indikeringslampan slutar blinka efter att
den registrerade nyckeln har satts i
tändningslåset för att visa att systemet
har stängts av.Modeller med elektroniskt lås- och
startsystem
Kontrollampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Indikeringslampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel till
säkerhetssystemet (nyckel med
inbyggt transponderchip) i en annan
bil
Certifiering av startspärrsystemet
→Sid. 420
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller demontera
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
demonteras.
1.5.2 Dubbelsidigt låssystem*
*: I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
Modeller med detta system har dekaler på
rutorna i båda framdörrarna.
1 .4 Hybridsystem
64

Aktivering/inaktivering av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till avstängt läge och
be samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.
Med den elektroniska låsfunktionen (i
förekommande fall): Vidrör sensorytan på
det utvändiga dörrhandtaget två gånger
inom fem sekunder.
Med fjärrkontrollnyckel: Tryck på
två
gånger inom fem sekunder.
Inaktivering
Med användning av öppningsfunktion (i
förekommande fall): Håll i det utvändiga
dörrhandtaget.
Med fjärrkontrollnyckel: Tryck på
.
Använda elbakluckan (i förekommande
fall): Använda fjärrstyrning (→Sid. 113),
eller använda elbakluckans
handsfree-funktion (→Sid. 114).
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Aktivera aldrig det dubbelsidiga
låssystemet medan det finns
passagerare i bilen eftersom alla dörrar
inte kan öppnas inifrån bilen.
1.5.3 Larm*
*: I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång. Larmet
utlöses i följande situationer när larmet
är aktiverat:
• En låst dörr låses upp eller öppnas på
annat sätt än med den elektroniska
låsfunktionen (i förekommande fall)
eller med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
• Motorhuven öppnas.
Ställa in/stänga av/stoppa
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra att
larmet utlöses oväntat och stöld av bilen:
• Ingen befinner sig inne i bilen.
• Fönstren är stängda innan larmet
aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Inställning
Stäng dörren och motorhuven och lås alla
dörrarna med låsfunktionen (i
förekommande fall) eller fjärrkontrollen.
Systemet aktiveras automatiskt efter
30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.
1 .5 Stöldskyddssystem
65
1
Trygghet och säkerhet

Stänga av eller stoppa
Gör något av följande för att inaktivera
eller stänga av larmen:
• Lås upp dörrarna med låsfunktionen (i
förekommande fall) eller
fjärrkontrollen.
• Starta hybridsystemet (Larmet
inaktiveras eller stängs av efter några
sekunder.)
Inställning av larmet
Larmet kan ställas in om samtliga dörrar
är stängda även om motorhuven är
öppen.
Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
Utlösning av larmet
Larmet kan utlösas i följande situationer:
(När larmet stoppas inaktiveras
larmsystemet.)
• Dörrarna låses upp med nyckeln eller
den mekaniska nyckeln.
• Någon inne i bilen öppnar en dörr eller
motorhuven, eller låser upp bilen.• 12-voltsbatteriet laddas eller byts ut
medan bilen är låst. (→Sid. 389)
Dörrlåsning kopplad till larmet
Beroende på situationen låses dörren
eventuellt automatiskt för att förhindra
otillbörligt intrång i bilen i följande fall:
• Om någon som är kvar i bilen låser upp
dörren och larmet utlöses.
• Om någon som är kvar i bilen låser upp
dörren medan larmet är aktiverat.
• Vid laddning eller byte av
12-voltsbatteriet
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 405)
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller demontera
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
demonteras.
1 .5 Stöldskyddssystem
66

2.1 Instrumentgrupp.............68
2.1.1 Varnings- och kontrollampor....68
2.1.2 Instrument och mätare
(4,2-tums display)..........73
2.1.3 Instrument och mätare
(7-tumsskärm)...........77
2.1.4 Informationsdisplay
(4,2-tums display)..........81
2.1.5 Informationsdisplay
(7-tums display)..........87
2.1.6 Vindrutedisplay
*..........93
2.1.7 Energimonitor/
Förbrukningsskärm
*........96
Information om bilens status,
kontrollampor2
67

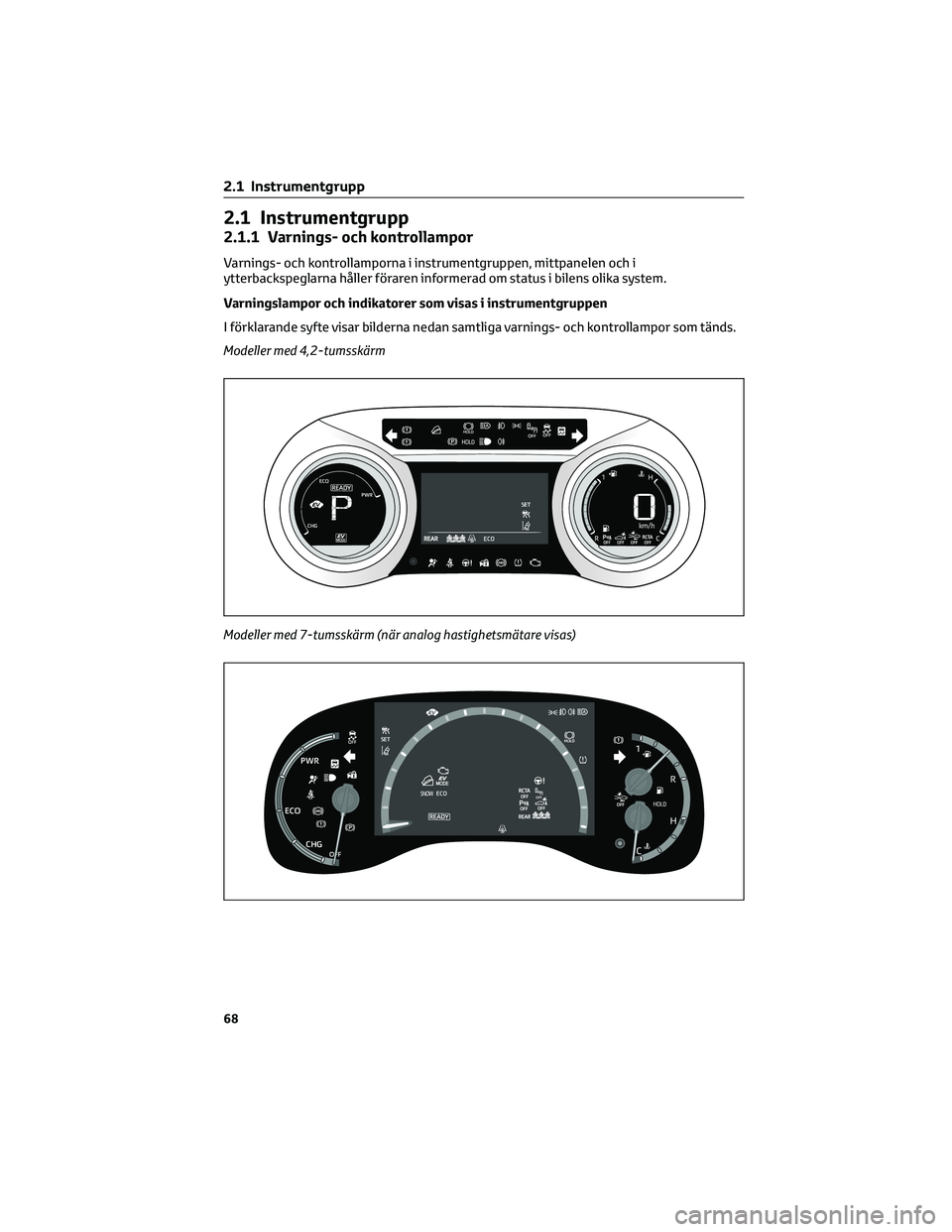

2.1 Instrumentgrupp
2.1.1 Varnings- och kontrollampor
Varnings- och kontrollamporna i instrumentgruppen, mittpanelen och i
ytterbackspeglarna håller föraren informerad om status i bilens olika system.
Varningslampor och indikatorer som visas i instrumentgruppen
I förklarande syfte visar bilderna nedan samtliga varnings- och kontrollampor som tänds.
Modeller med 4,2-tumsskärm
Modeller med 7-tumsskärm (när analog hastighetsmätare visas)
2.1 Instrumentgrupp
68
