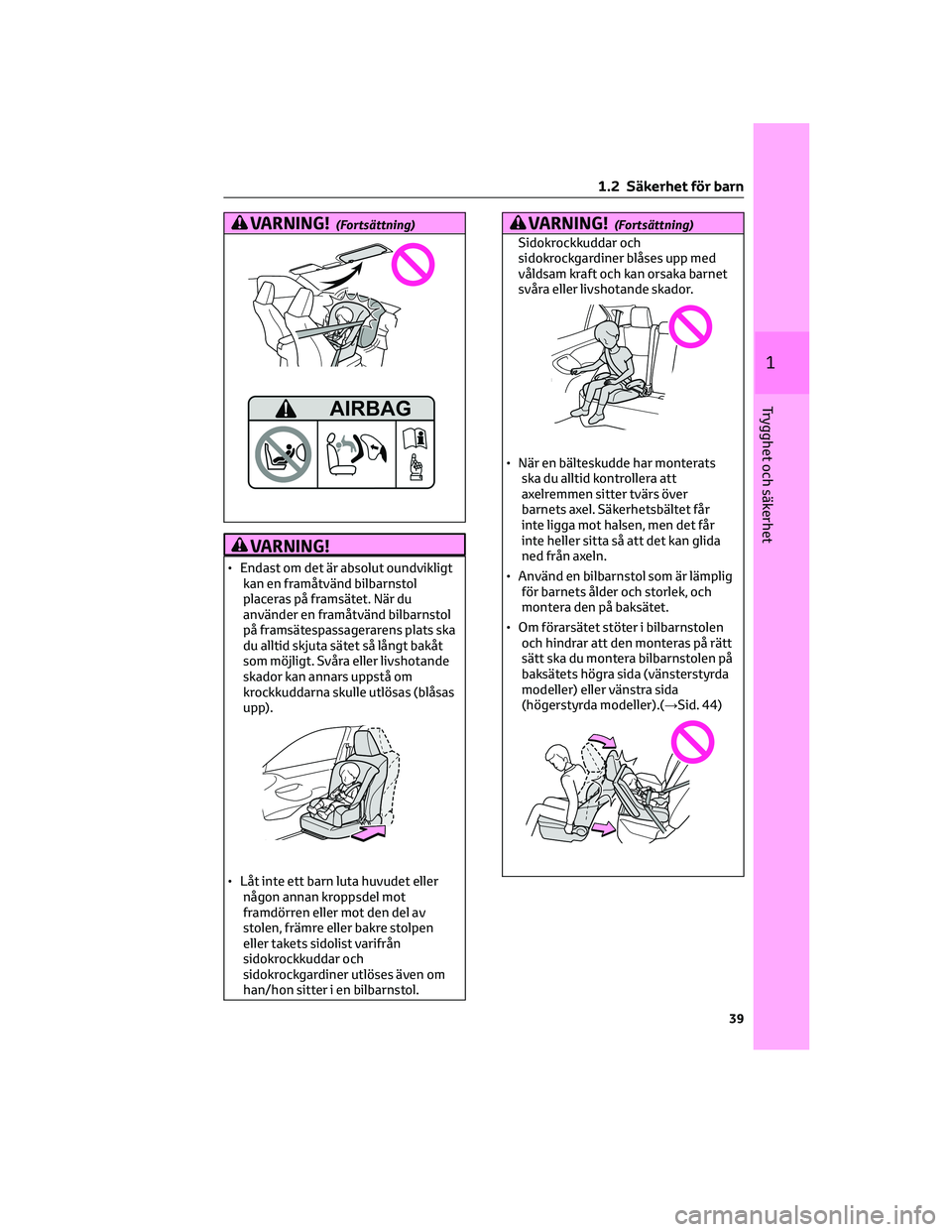

VARNING!(Fortsättning)
VARNING!
• Endast om det är absolut oundvikligt
kan en framåtvänd bilbarnstol
placeras på framsätet. När du
använder en framåtvänd bilbarnstol
på framsätespassagerarens plats ska
du alltid skjuta sätet så långt bakåt
som möjligt. Svåra eller livshotande
skador kan annars uppstå om
krockkuddarna skulle utlösas (blåsas
upp).
• Låt inte ett barn luta huvudet eller
någon annan kroppsdel mot
framdörren eller mot den del av
stolen, främre eller bakre stolpen
eller takets sidolist varifrån
sidokrockkuddar och
sidokrockgardiner utlöses även om
han/hon sitter i en bilbarnstol.
VARNING!(Fortsättning)
Sidokrockkuddar och
sidokrockgardiner blåses upp med
våldsam kraft och kan orsaka barnet
svåra eller livshotande skador.
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över
barnets axel. Säkerhetsbältet får
inte ligga mot halsen, men det får
inte heller sitta så att det kan glida
ned från axeln.
• Använd en bilbarnstol som är lämplig
för barnets ålder och storlek, och
montera den på baksätet.
• Om förarsätet stöter i bilbarnstolen
och hindrar att den monteras på rätt
sätt ska du montera bilbarnstolen på
baksätets högra sida (vänsterstyrda
modeller) eller vänstra sida
(högerstyrda modeller).(→Sid. 44)
1 .2 Säkerhet för barn
39
1
Trygghet och säkerhet

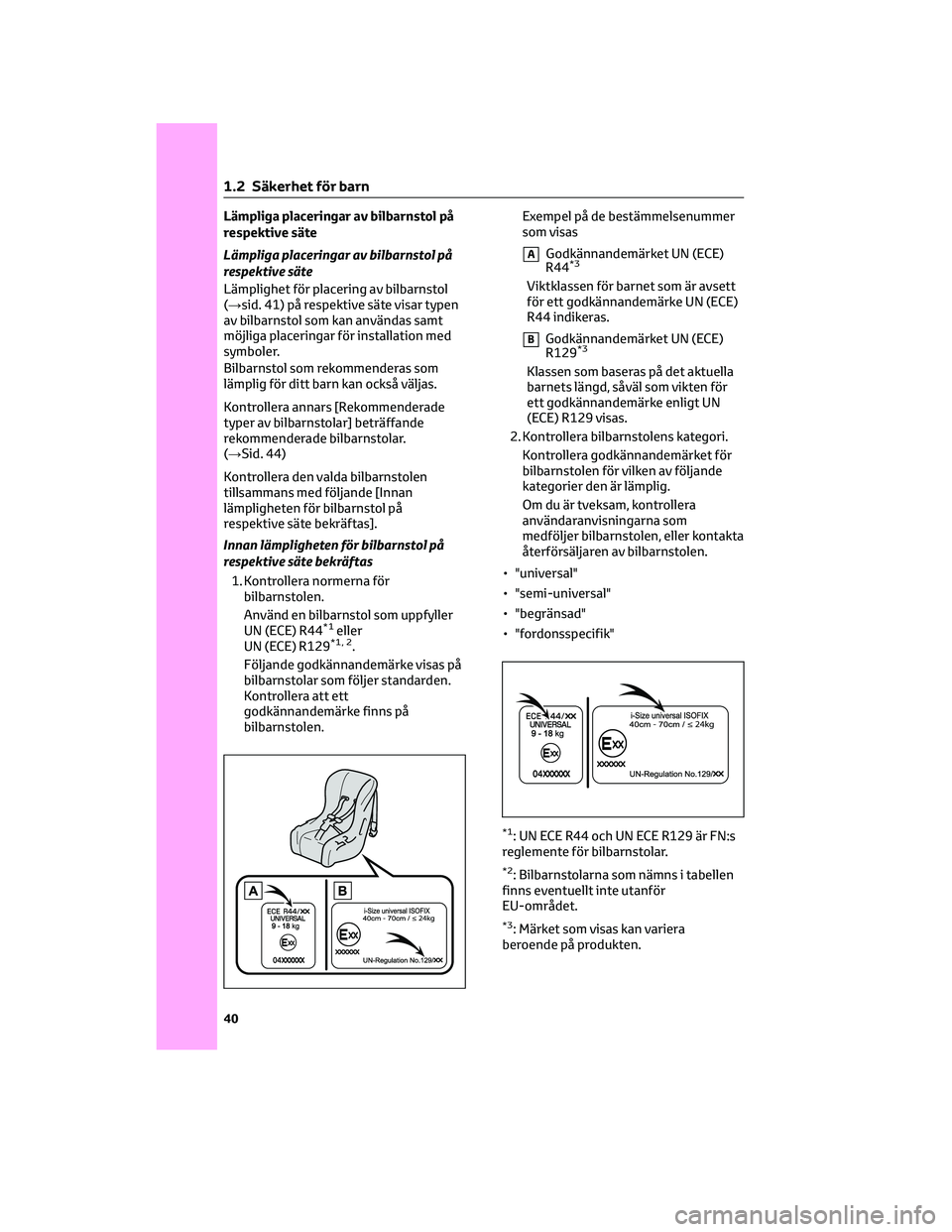

Lämpliga placeringar av bilbarnstol på
respektive säte
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämplighet för placering av bilbarnstol
(→sid. 41) på respektive säte visar typen
av bilbarnstol som kan användas samt
möjliga placeringar för installation med
symboler.
Bilbarnstol som rekommenderas som
lämplig för ditt barn kan också väljas.
Kontrollera annars [Rekommenderade
typer av bilbarnstolar] beträffande
rekommenderade bilbarnstolar.
(→Sid. 44)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan
lämpligheten för bilbarnstol på
respektive säte bekräftas].
Innan lämpligheten för bilbarnstol på
respektive säte bekräftas
1. Kontrollera normerna för
bilbarnstolen.
Använd en bilbarnstol som uppfyller
UN (ECE) R44
*1eller
UN (ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att ett
godkännandemärke finns på
bilbarnstolen.Exempel på de bestämmelsenummer
som visas
AGodkännandemärket UN (ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN (ECE)
R44 indikeras.
BGodkännandemärket UN (ECE)
R129*3
Klassen som baseras på det aktuella
barnets längd, såväl som vikten för
ett godkännandemärke enligt UN
(ECE) R129 visas.
2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen för vilken av följande
kategorier den är lämplig.
Om du är tveksam, kontrollera
användaranvisningarna som
medföljer bilbarnstolen, eller kontakta
återförsäljaren av bilbarnstolen.
• "universal"
• "semi-universal"
• "begränsad"
• "fordonsspecifik"
*1: UN ECE R44 och UN ECE R129 är FN:s
reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabellen
finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera
beroende på produkten.
1 .2 Säkerhet för barn
40

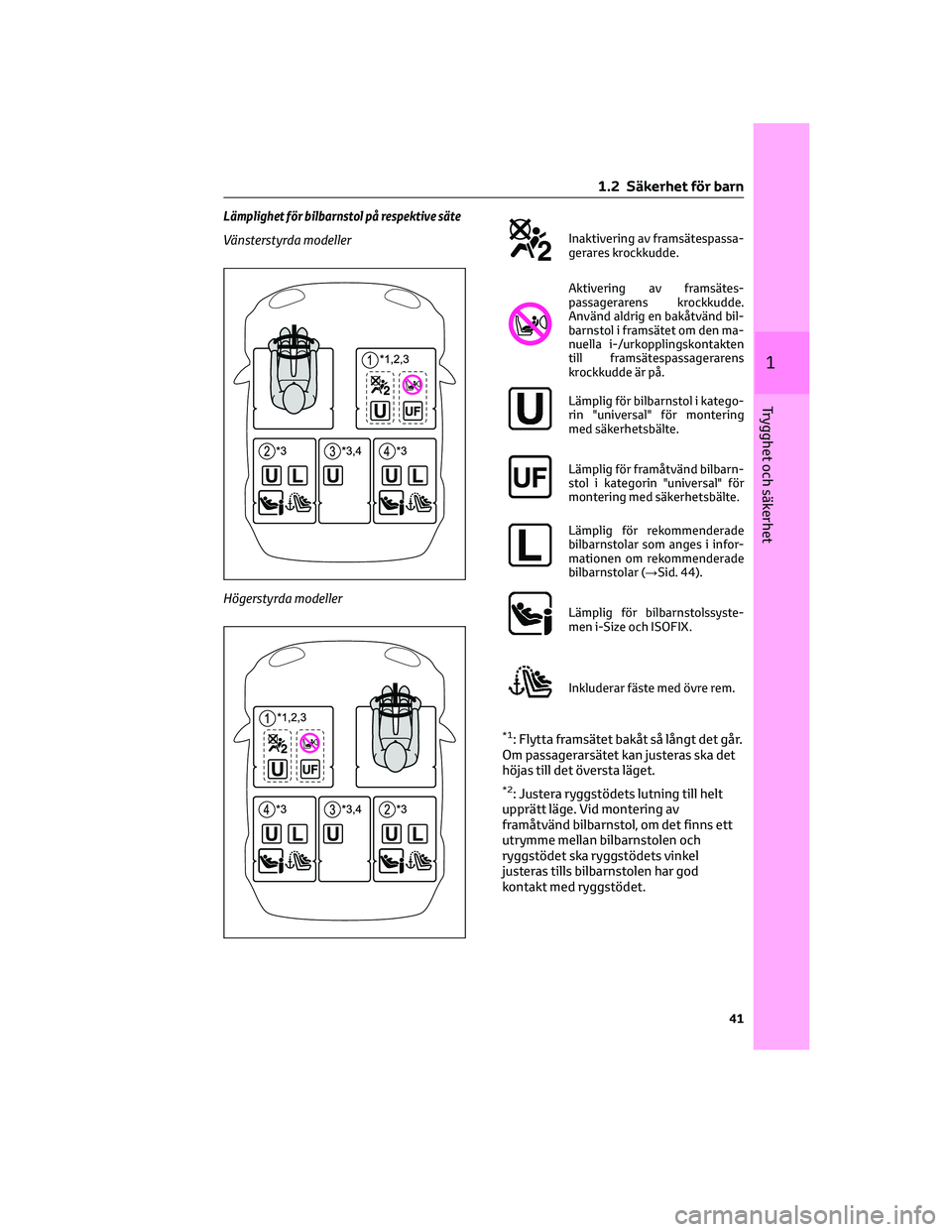

Lämplighet för bilbarnstol på respektive säte
Vänsterstyrda modeller
Högerstyrda modellerInaktivering av framsätespassa-
gerares krockkudde.
Aktivering av framsätes-
passagerarens krockkudde.
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den ma-
nuella i-/urkopplingskontakten
till framsätespassagerarens
krockkudde är på.
Lämplig för bilbarnstol i katego-
rin "universal" för montering
med säkerhetsbälte.
Lämplig för framåtvänd bilbarn-
stol i kategorin "universal" för
montering med säkerhetsbälte.
Lämplig för rekommenderade
bilbarnstolar som anges i infor-
mationen om rekommenderade
bilbarnstolar (→Sid. 44).
Lämplig för bilbarnstolssyste-
men i-Size och ISOFIX.
Inkluderar fäste med övre rem.
*1: Flytta framsätet bakåt så långt det går.
Om passagerarsätet kan justeras ska det
höjas till det översta läget.
*2: Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
1 .2 Säkerhet för barn
41
1
Trygghet och säkerhet

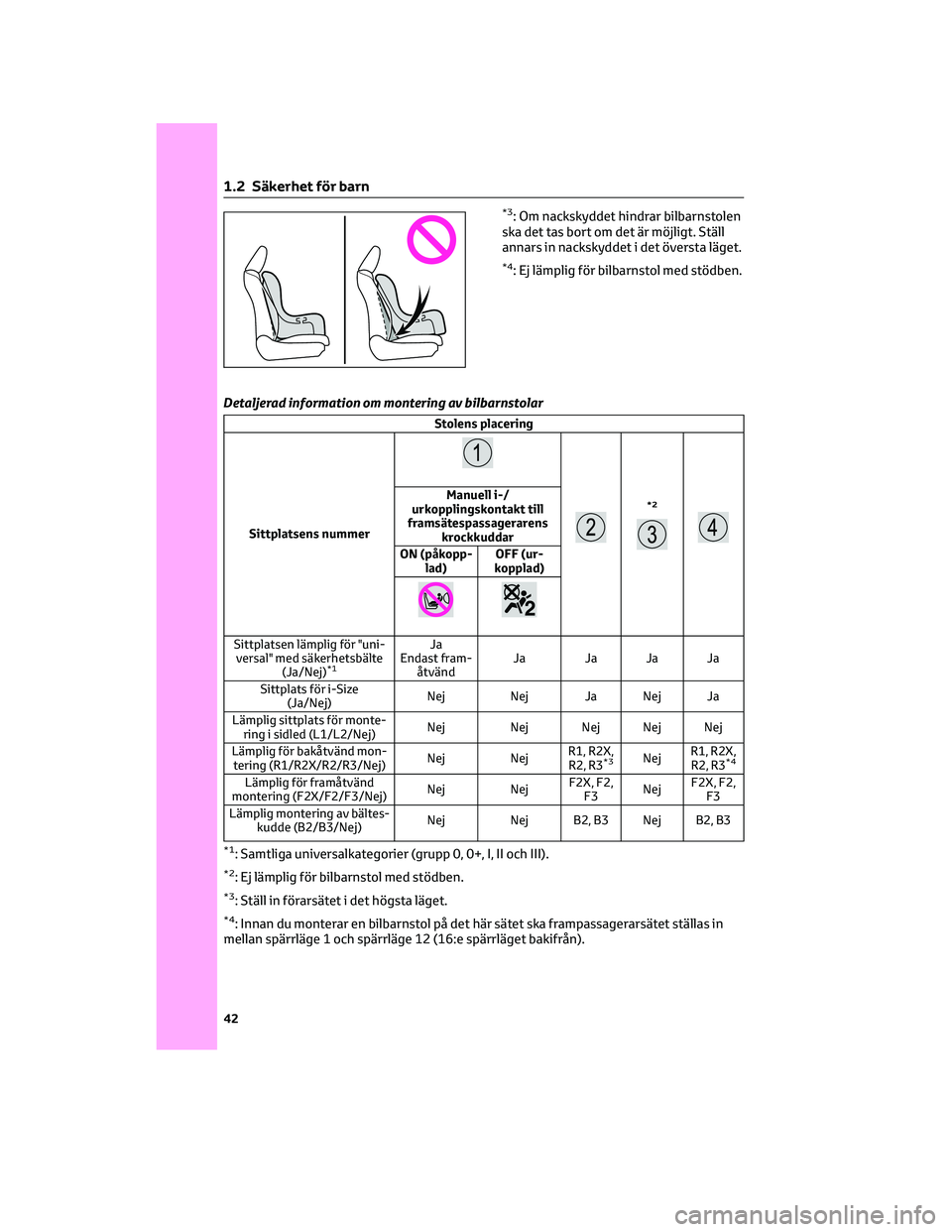

*3: Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
*4: Ej lämplig för bilbarnstol med stödben.
Detaljerad information om montering av bilbarnstolar
Stolens placering
Sittplatsens nummer
*2Manuell i-/
urkopplingskontakt till
framsätespassagerarens
krockkuddar
ON (påkopp-
lad)OFF (ur-
kopplad)
Sittplatsen lämplig för "uni-
versal" med säkerhetsbälte
(Ja/Nej)
*1
Ja
Endast fram-
åtvändJa Ja Ja Ja
Sittplats för i-Size
(Ja/Nej)Nej Nej Ja Nej Ja
Lämplig sittplats för monte-
ring i sidled (L1/L2/Nej)Nej Nej Nej Nej Nej
Lämplig för bakåtvänd mon-
tering (R1/R2X/R2/R3/Nej)Nej NejR1, R2X,
R2, R3
*3NejR1, R2X,
R2, R3*4
Lämplig för framåtvänd
montering (F2X/F2/F3/Nej)Nej NejF2X, F2,
F3NejF2X, F2,
F3
Lämplig montering av bältes-
kudde (B2/B3/Nej)Nej Nej B2, B3 Nej B2, B3
*1: Samtliga universalkategorier (grupp 0, 0+, I, II och III).
*2: Ej lämplig för bilbarnstol med stödben.
*3: Ställ in förarsätet i det högsta läget.
*4: Innan du monterar en bilbarnstol på det här sätet ska frampassagerarsätet ställas in
mellan spärrläge 1 och spärrläge 12 (16:e spärrläget bakifrån).
1 .2 Säkerhet för barn
42

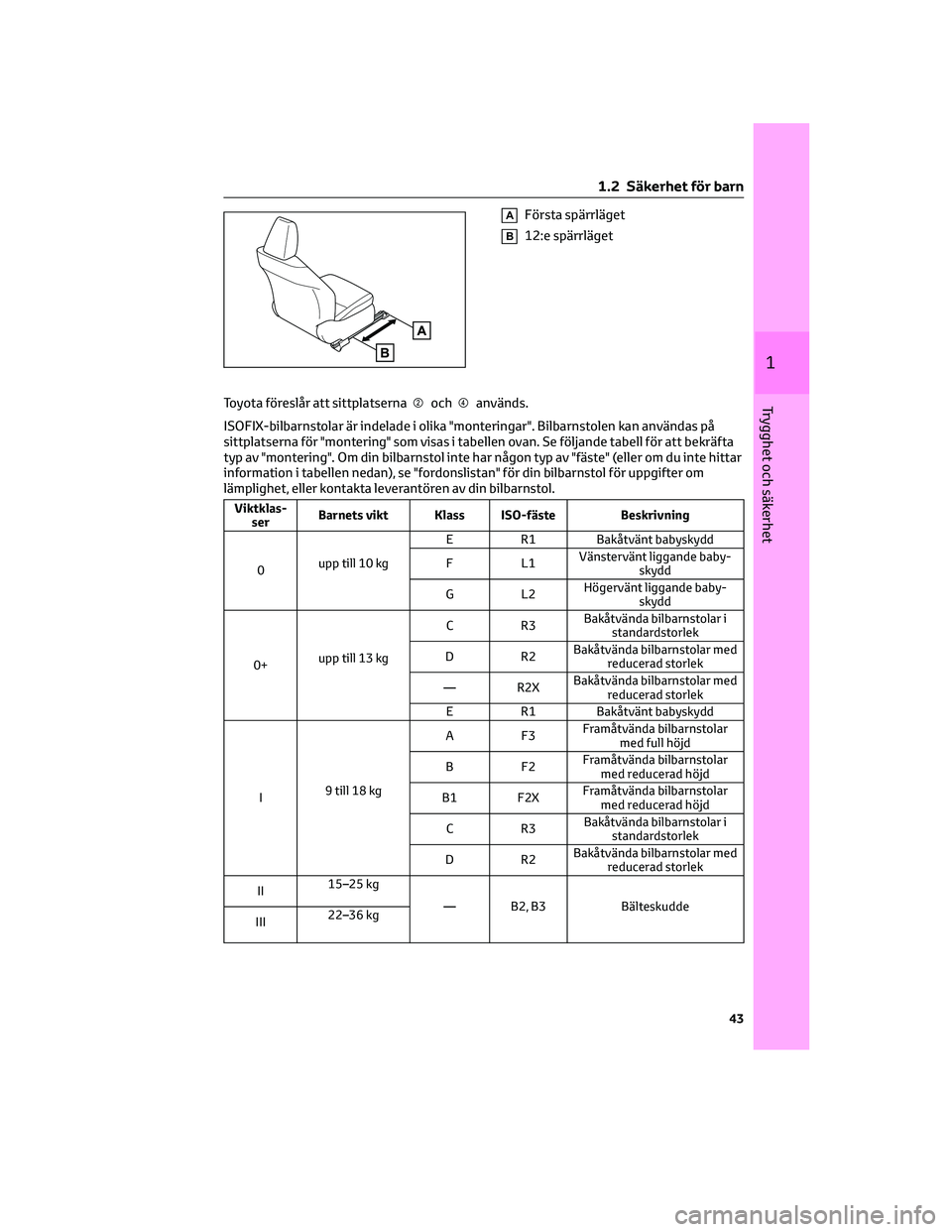

AFörsta spärrläget
B12:e spärrläget
Toyota föreslår att sittplatserna
ochanvänds.
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering". Om din bilbarnstol inte har någon typ av "fäste" (eller om du inte hittar
information i tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
Viktklas-
serBarnets vikt Klass ISO-fäste Beskrivning
0upp till 10 kgE R1 Bakåtvänt babyskydd
FL1Vänstervänt liggande baby-
skydd
GL2Högervänt liggande baby-
skydd
0+upp till 13 kgCR3Bakåtvända bilbarnstolar i
standardstorlek
DR2Bakåtvända bilbarnstolar med
reducerad storlek
— R2XBakåtvända bilbarnstolar med
reducerad storlek
E R1 Bakåtvänt babyskydd
I9 till 18 kgAF3Framåtvända bilbarnstolar
med full höjd
BF2Framåtvända bilbarnstolar
med reducerad höjd
B1 F2XFramåtvända bilbarnstolar
med reducerad höjd
CR3Bakåtvända bilbarnstolar i
standardstorlek
DR2Bakåtvända bilbarnstolar med
reducerad storlek
II15–25 kg
— B2, B3 Bälteskudde
III22–36 kg
1 .2 Säkerhet för barn
43
1
Trygghet och säkerhet

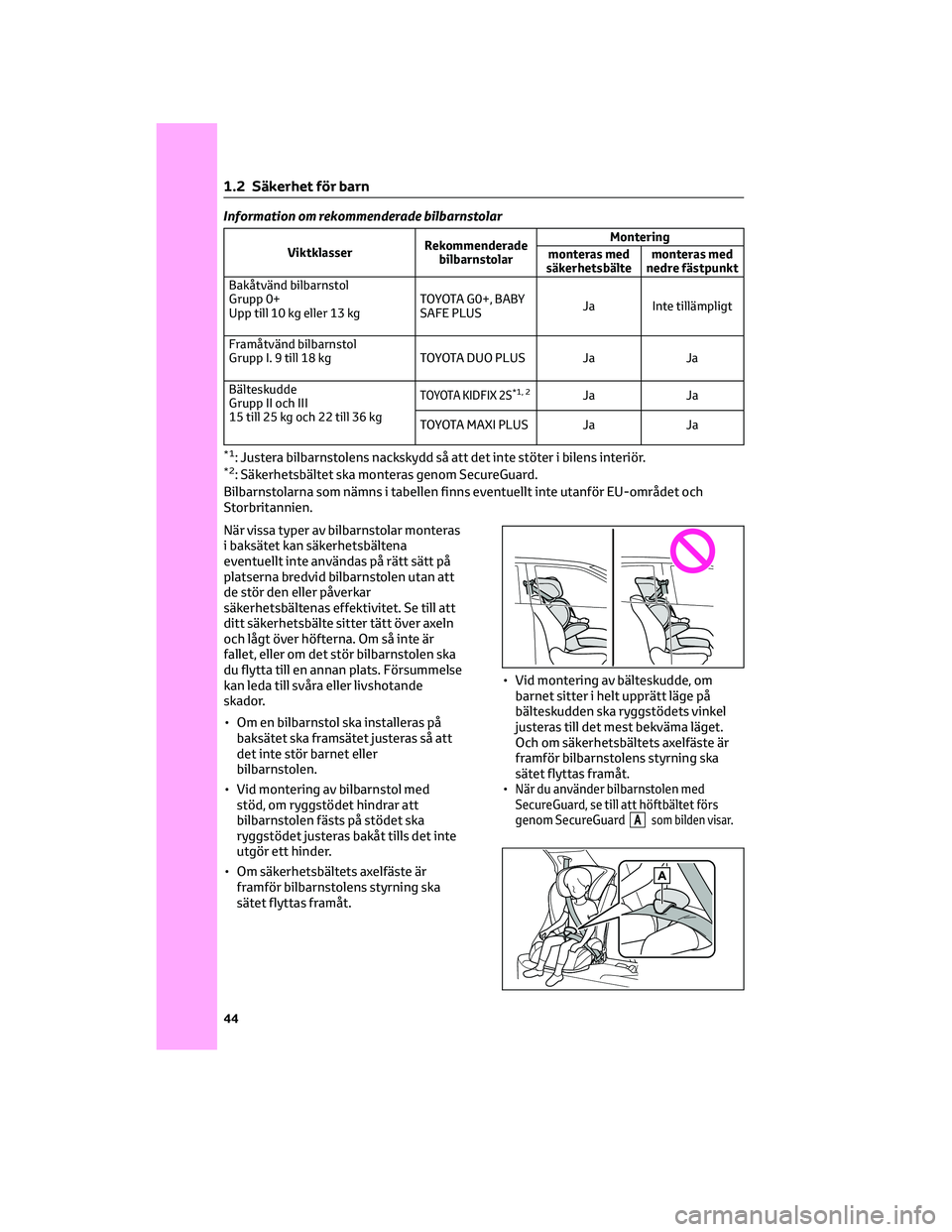

Information om rekommenderade bilbarnstolar
ViktklasserRekommenderade
bilbarnstolarMontering
monteras med
säkerhetsbältemonteras med
nedre fästpunkt
Bakåtvänd bilbarnstol
Grupp 0+
Upp till 10 kg eller 13 kgTOYOTA G0+, BABY
SAFE PLUSJa Inte tillämpligt
Framåtvänd bilbarnstol
Grupp I. 9 till 18 kg TOYOTA DUO PLUS Ja Ja
Bälteskudde
Grupp II och III
15 till 25 kg och 22 till 36 kg
TOYOTA KIDFIX 2S*1, 2Ja Ja
TOYOTA MAXI PLUS Ja Ja
*1: Justera bilbarnstolens nackskydd så att det inte stöter i bilens interiör.*2: Säkerhetsbältet ska monteras genom SecureGuard.
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området och
Storbritannien.
När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen utan att
de stör den eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axeln
och lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse
kan leda till svåra eller livshotande
skador.
• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras så att
det inte stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.
• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
•
När du använder bilbarnstolen med
SecureGuard, se till att höftbältet förs
genom SecureGuard
Asom bilden visar.
1 .2 Säkerhet för barn
44

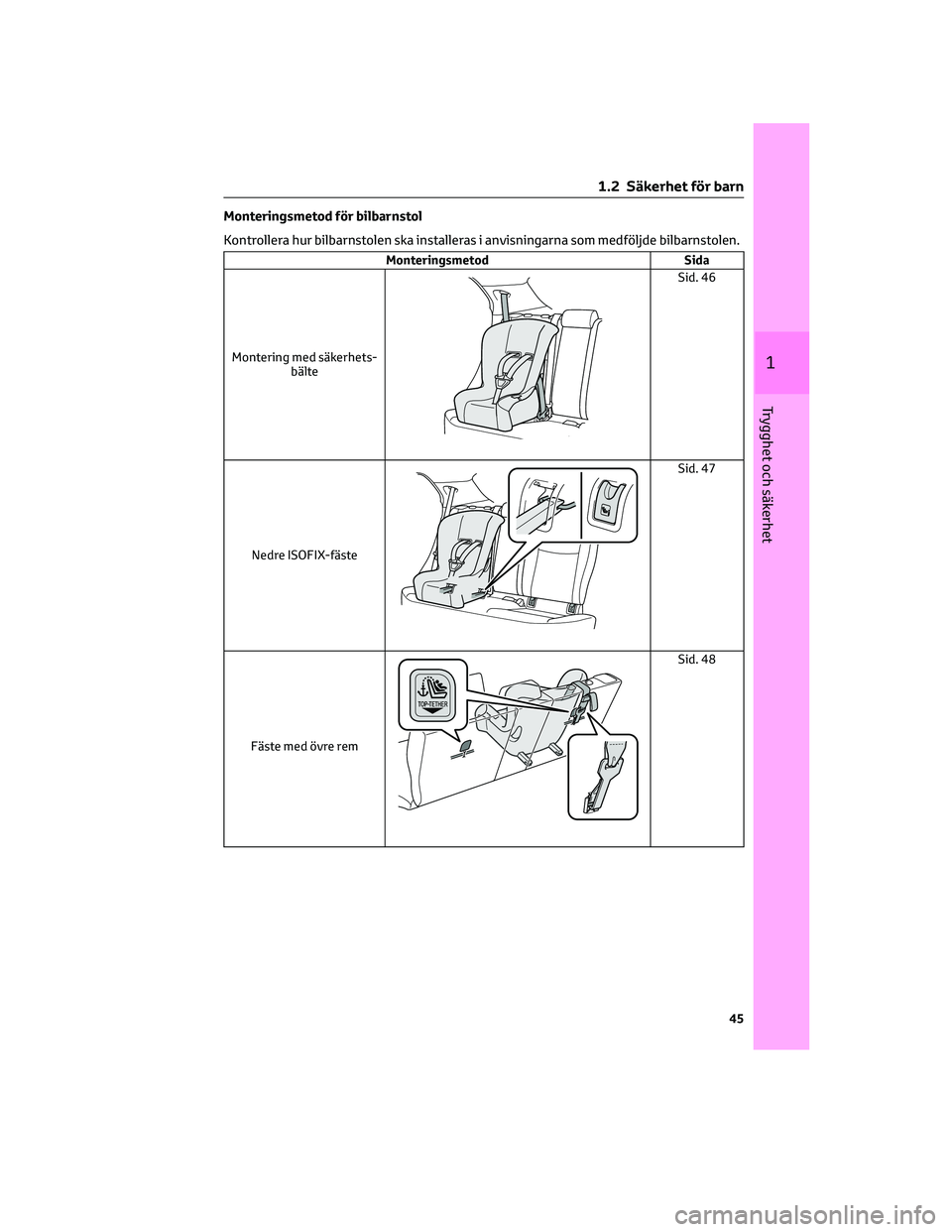

Monteringsmetod för bilbarnstol
Kontrollera hur bilbarnstolen ska installeras i anvisningarna som medföljde bilbarnstolen.
Monteringsmetod Sida
Montering med säkerhets-
bälte
Sid. 46
Nedre ISOFIX-fäste
Sid. 47
Fäste med övre rem
Sid. 48
1 .2 Säkerhet för barn
45
1
Trygghet och säkerhet

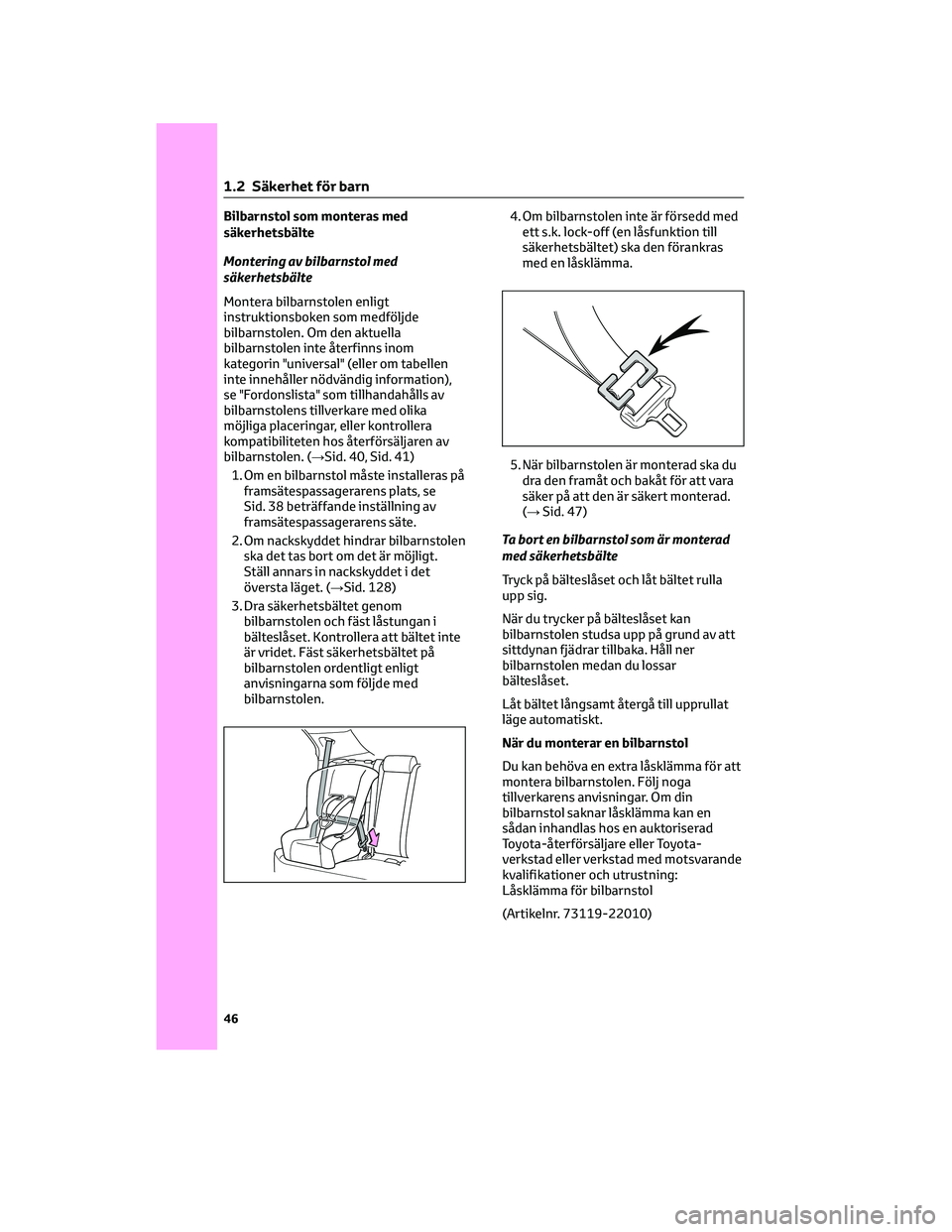

Bilbarnstol som monteras med
säkerhetsbälte
Montering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen. Om den aktuella
bilbarnstolen inte återfinns inom
kategorin "universal" (eller om tabellen
inte innehåller nödvändig information),
se "Fordonslista" som tillhandahålls av
bilbarnstolens tillverkare med olika
möjliga placeringar, eller kontrollera
kompatibiliteten hos återförsäljaren av
bilbarnstolen. (→Sid. 40, Sid. 41)
1. Om en bilbarnstol måste installeras på
framsätespassagerarens plats, se
Sid. 38 beträffande inställning av
framsätespassagerarens säte.
2. Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 128)
3. Dra säkerhetsbältet genom
bilbarnstolen och fäst låstungan i
bälteslåset. Kontrollera att bältet inte
är vridet. Fäst säkerhetsbältet på
bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen.4. Om bilbarnstolen inte är försedd med
ett s.k. lock-off (en låsfunktion till
säkerhetsbältet) ska den förankras
med en låsklämma.
5. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 47)
Ta bort en bilbarnstol som är monterad
med säkerhetsbälte
Tryck på bälteslåset och låt bältet rulla
upp sig.
När du trycker på bälteslåset kan
bilbarnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner
bilbarnstolen medan du lossar
bälteslåset.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att
montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din
bilbarnstol saknar låsklämma kan en
sådan inhandlas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller verkstad med motsvarande
kvalifikationer och utrustning:
Låsklämma för bilbarnstol
(Artikelnr. 73119-22010)
1 .2 Säkerhet för barn
46

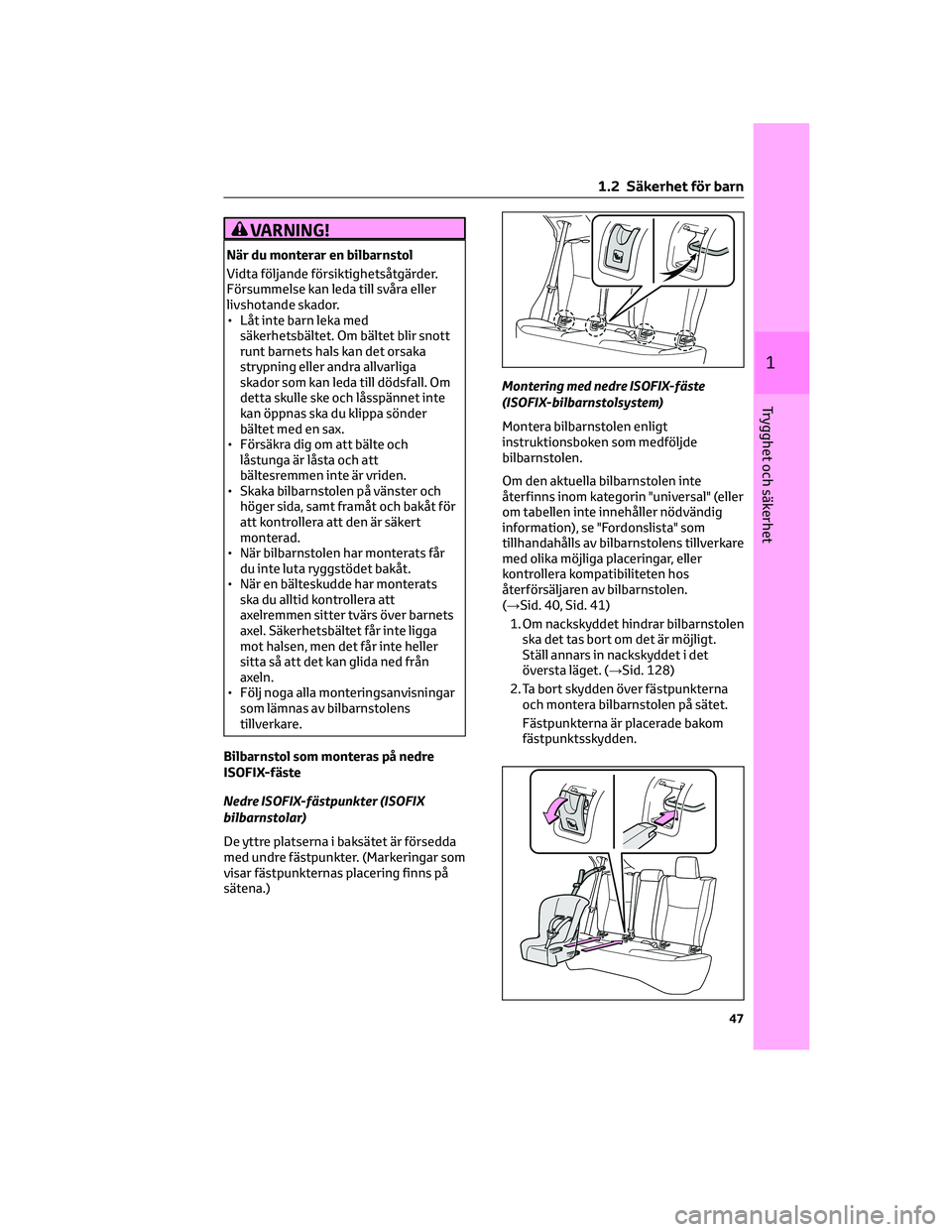

VARNING!
När du monterar en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Låt inte barn leka med
säkerhetsbältet. Om bältet blir snott
runt barnets hals kan det orsaka
strypning eller andra allvarliga
skador som kan leda till dödsfall. Om
detta skulle ske och låsspännet inte
kan öppnas ska du klippa sönder
bältet med en sax.
• Försäkra dig om att bälte och
låstunga är låsta och att
bältesremmen inte är vriden.
• Skaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt för
att kontrollera att den är säkert
monterad.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över barnets
axel. Säkerhetsbältet får inte ligga
mot halsen, men det får inte heller
sitta så att det kan glida ned från
axeln.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
Bilbarnstol som monteras på nedre
ISOFIX-fäste
Nedre ISOFIX-fästpunkter (ISOFIX
bilbarnstolar)
De yttre platserna i baksätet är försedda
med undre fästpunkter. (Markeringar som
visar fästpunkternas placering finns på
sätena.)Montering med nedre ISOFIX-fäste
(ISOFIX-bilbarnstolsystem)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om den aktuella bilbarnstolen inte
återfinns inom kategorin "universal" (eller
om tabellen inte innehåller nödvändig
information), se "Fordonslista" som
tillhandahålls av bilbarnstolens tillverkare
med olika möjliga placeringar, eller
kontrollera kompatibiliteten hos
återförsäljaren av bilbarnstolen.
(→Sid. 40, Sid. 41)
1. Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 128)
2. Ta bort skydden över fästpunkterna
och montera bilbarnstolen på sätet.
Fästpunkterna är placerade bakom
fästpunktsskydden.
1 .2 Säkerhet för barn
47
1
Trygghet och säkerhet

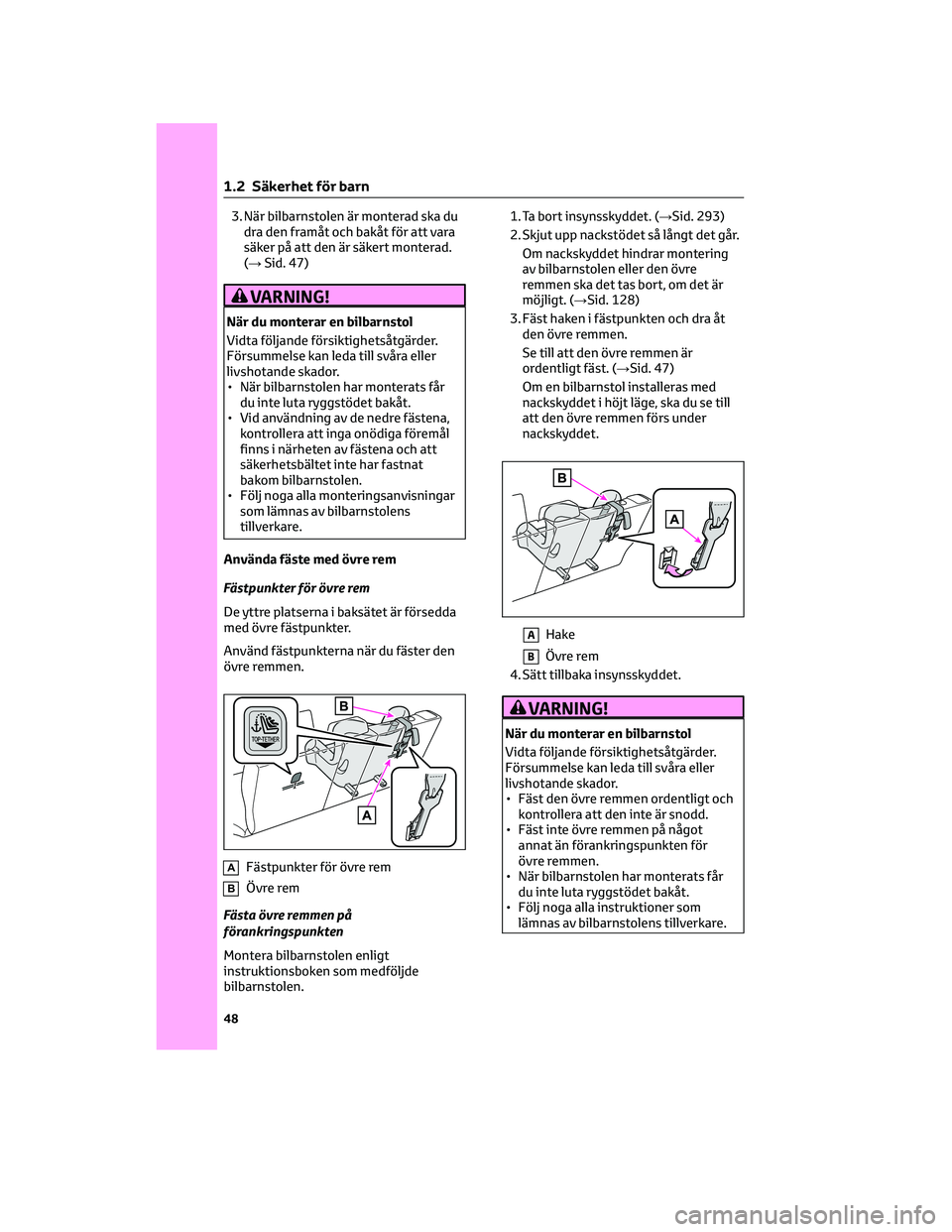

3. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 47)
VARNING!
När du monterar en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Vid användning av de nedre fästena,
kontrollera att inga onödiga föremål
finns i närheten av fästena och att
säkerhetsbältet inte har fastnat
bakom bilbarnstolen.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
Använda fäste med övre rem
Fästpunkter för övre rem
De yttre platserna i baksätet är försedda
med övre fästpunkter.
Använd fästpunkterna när du fäster den
övre remmen.
AFästpunkter för övre rem
BÖvre rem
Fästa övre remmen på
förankringspunkten
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.1. Ta bort insynsskyddet. (→Sid. 293)
2. Skjut upp nackstödet så långt det går.
Om nackskyddet hindrar montering
av bilbarnstolen eller den övre
remmen ska det tas bort, om det är
möjligt. (→Sid. 128)
3. Fäst haken i fästpunkten och dra åt
den övre remmen.
Se till att den övre remmen är
ordentligt fäst. (→Sid. 47)
Om en bilbarnstol installeras med
nackskyddet i höjt läge, ska du se till
att den övre remmen förs under
nackskyddet.
AHake
BÖvre rem
4. Sätt tillbaka insynsskyddet.
VARNING!
När du monterar en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Fäst den övre remmen ordentligt och
kontrollera att den inte är snodd.
• Fäst inte övre remmen på något
annat än förankringspunkten för
övre remmen.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Följ noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
1 .2 Säkerhet för barn
48
