display TOYOTA YARIS CROSS 2022 Instructieboekje (in Dutch)

1
6 5
4
3
2
7
8

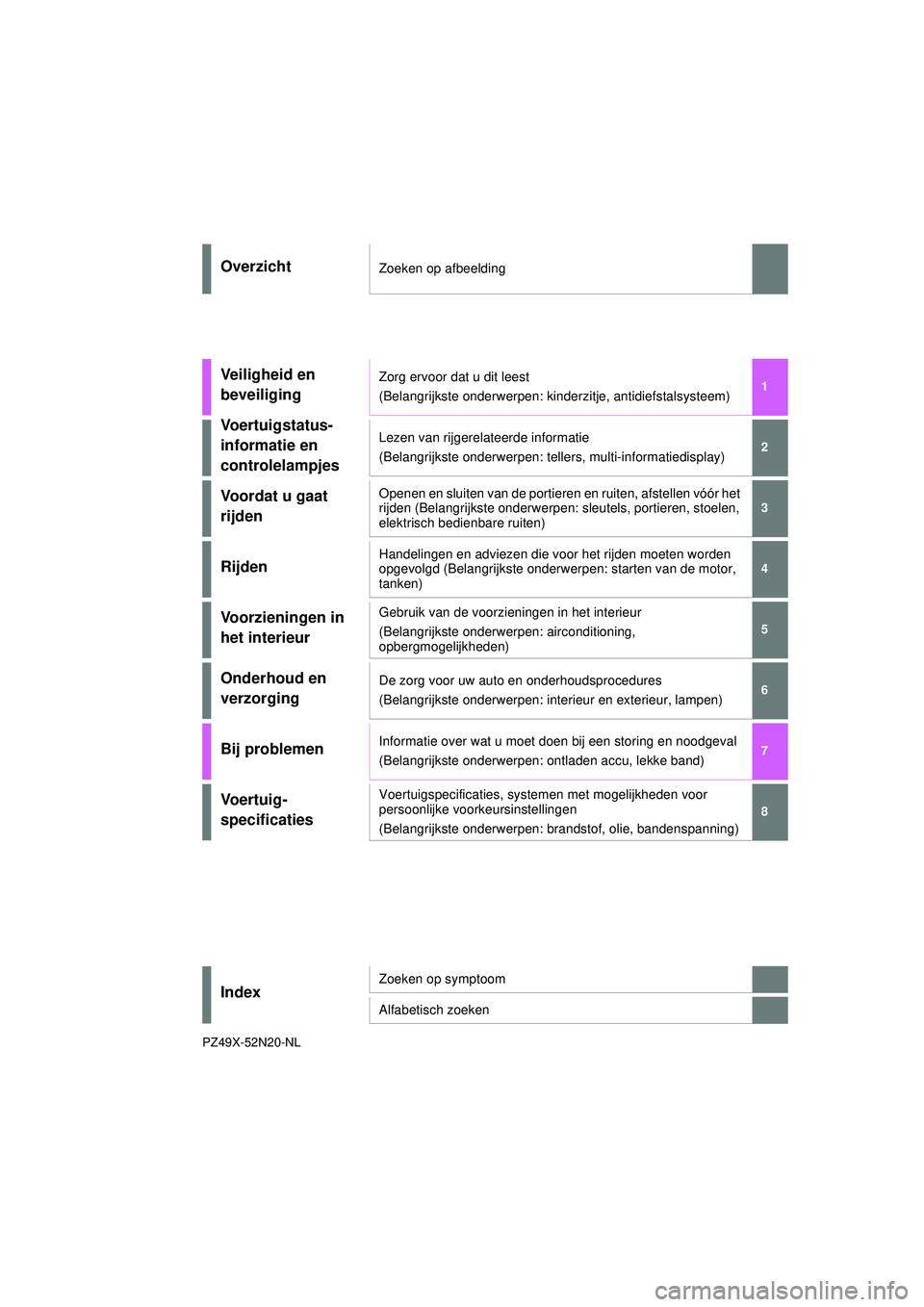

Handleiding CV_Europa_M52N20_nl
OverzichtZoeken op afbeelding
Veiligheid en
beveiligingZorg ervoor dat u dit leest
(Belangrijkste onderwerpen: kinderzitje, antidiefstalsysteem)
Voertuigstatus-
informatie en
controlelampjesLezen van rijgerelateerde informatie
(Belangrijkste onderwerpen: tellers, multi-informatiedisplay)
Voordat u gaat
rijdenOpenen en sluiten van de portieren en ruiten, afstellen vóór het
rijden (Belangrijkste onderwerpen: sleutels, portieren, stoelen,
elektrisch bedienbare ruiten)
RijdenHandelingen en adviezen die voor het rijden moeten worden
opgevolgd (Belangrijkste onderwerpen: starten van de motor,
tanken)
Voorzieningen in
het interieurGebruik van de voorzieningen in het interieur
(Belangrijkste onderwerpen: airconditioning,
opbergmogelijkheden)
Onderhoud en
verzorgingDe zorg voor uw auto en onderhoudsprocedures
(Belangrijkste onderwerpen: interieur en exterieur, lampen)
Bij problemenInformatie over wat u moet doen bij een storing en noodgeval
(Belangrijkste onderwerpen: ontladen accu, lekke band)
Vo e r t u i g -
specificatiesVoertuigspecificaties, systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
(Belangrijkste onderwerpen: brandstof, olie, bandenspanning)
IndexZoeken op symptoom
Alfabetisch zoeken
PZ49X-52N20-NL
YARIS_CROSS_OM_Europe_OM52N20E.book Page 1 Monday, September 6, 2021 11:13 AM

2
Handleiding CV_Europa_M52N20_nl

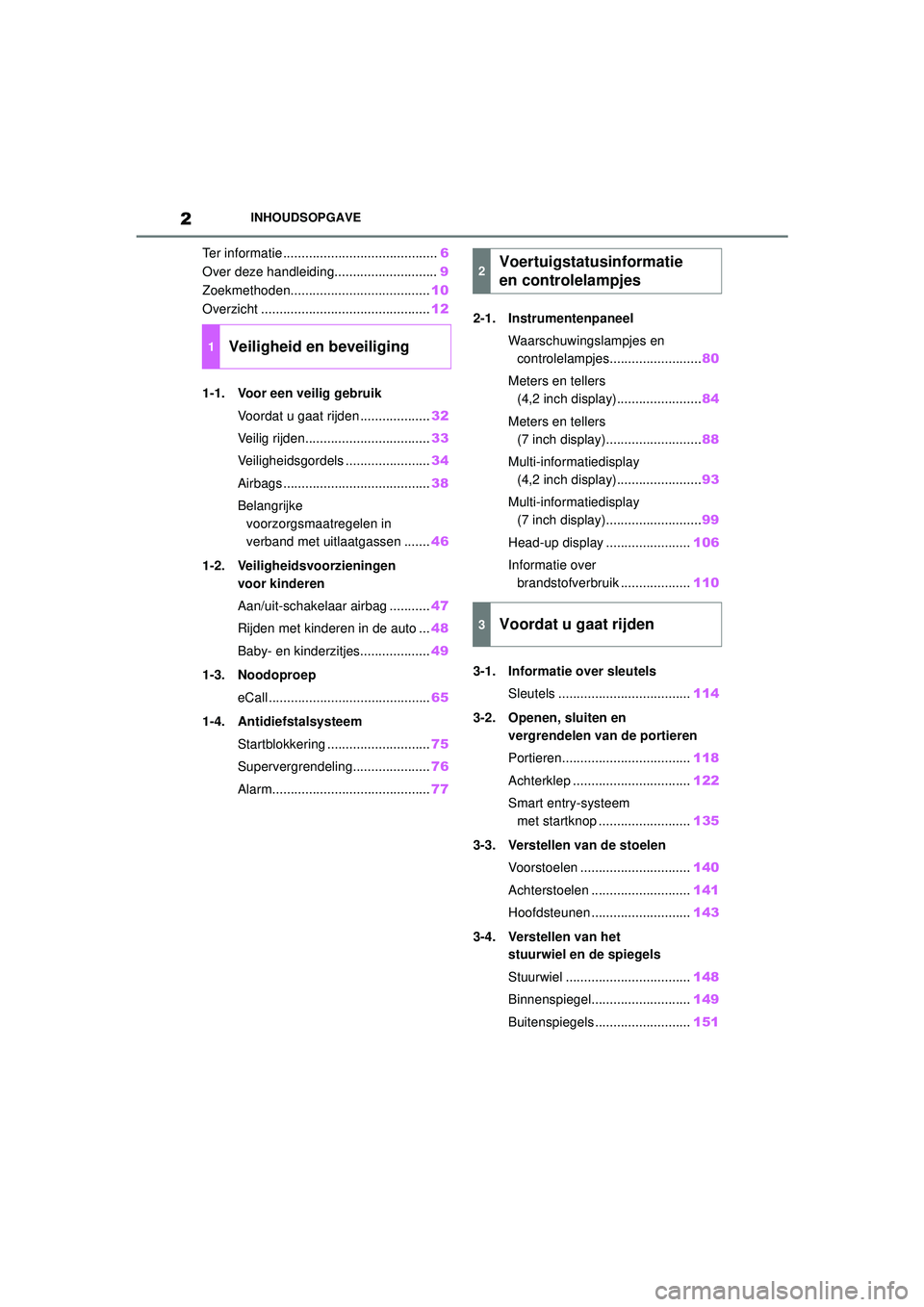

INHOUDSOPGAVE
Ter informatie ..........................................6
Over deze handleiding............................ 9
Zoekmethoden...................................... 10
Overzicht .............................................. 12
1-1. Voor een veilig gebruik Voordat u gaat rijden ................... 32
Veilig rijden.................................. 33
Veiligheidsgordels ....................... 34
Airbags ........................................ 38
Belangrijke voorzorgsmaatregelen in
verband met uitlaatgassen ....... 46
1-2. Veiligheidsvoorzieningen voor kinderen
Aan/uit-schakelaar airbag ........... 47
Rijden met kinderen in de auto ... 48
Baby- en kinderzitjes................... 49
1-3. Noodoproep eCall ............................................ 65
1-4. Antidiefstalsysteem Startblokkering ............................ 75
Supervergrendeling..................... 76
Alarm........................................... 772-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes......................... 80
Meters en tellers (4,2 inch display)....................... 84
Meters en tellers (7 inch display).......................... 88
Multi-informatiedisplay (4,2 inch display)....................... 93
Multi-informatiedisplay (7 inch display).......................... 99
Head-up display ....................... 106
Informatie over brandstofverbruik ................... 110
3-1. Informatie over sleutels Sleutels .................................... 114
3-2. Openen, sluiten en vergrendelen van de portieren
Portieren................................... 118
Achterklep ................................ 122
Smart entry-systeem met startknop ......................... 135
3-3. Verstellen van de stoelen Voorstoelen .............................. 140
Achterstoelen ........................... 141
Hoofdsteunen ........................... 143
3-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel .................................. 148
Binnenspiegel........................... 149
Buitenspiegels .......................... 151
1Veiligheid en beveiliging
2Voertuigstatusinformatie
en controlelampjes
3Voordat u gaat rijden
YARIS_CROSS_OM_Europe_OM52N20E.book Page 2 Monday, September 6, 2021 11:13 AM

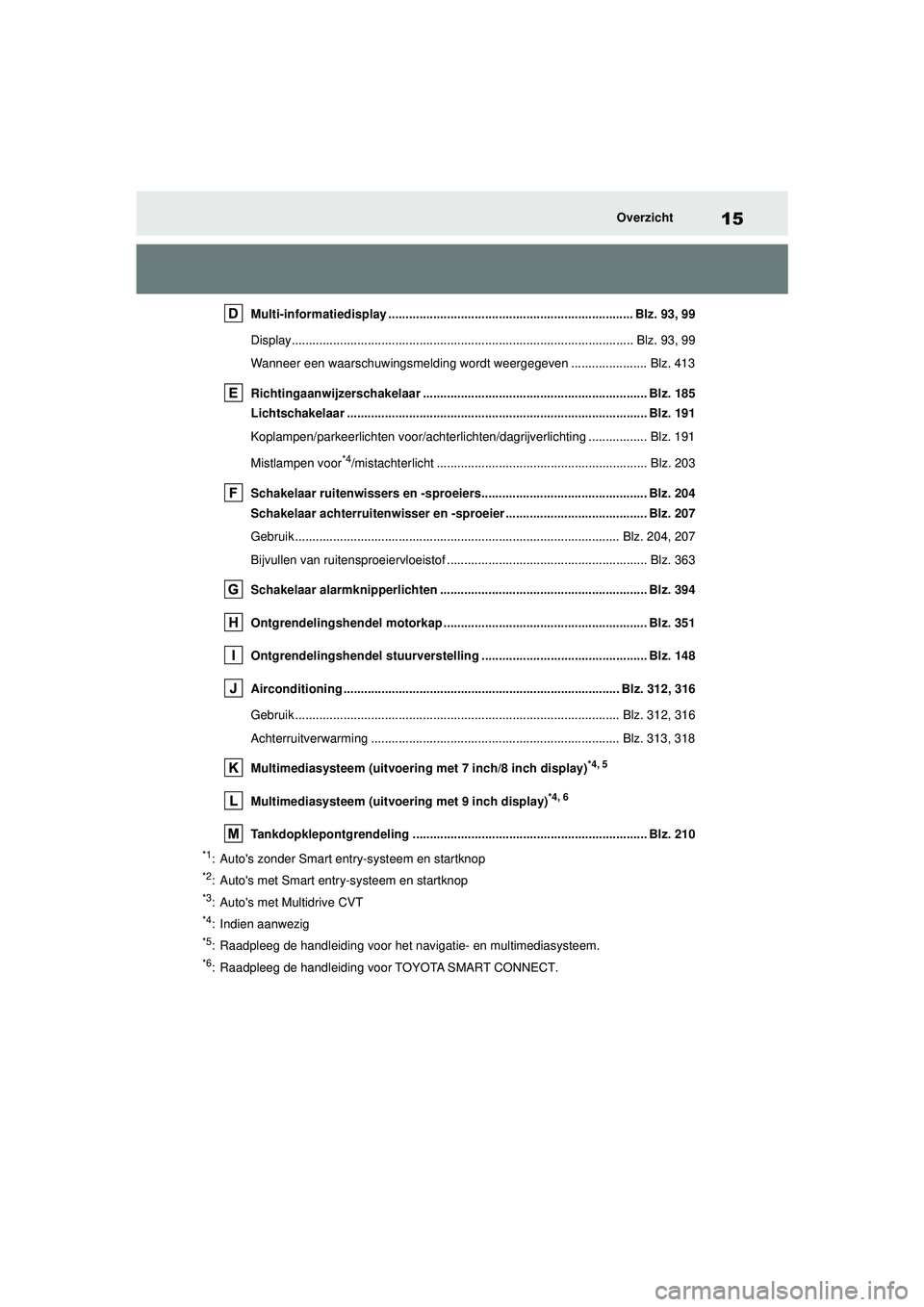

15
Handleiding CV_Europa_M52N20_nl
Overzicht
Multi-informatiedisplay ....................................................................... Blz. 93, 99
Display................................................................................................... Blz. 93, 99
Wanneer een waarschuwingsmelding wordt weergegeven ...................... Blz. 413
Richtingaanwijzerschakelaar ................................................................. Blz. 185
Lichtschakelaar ....................................................................................... Blz. 191
Koplampen/parkeerlichten voor/achterlichten/dagrijverlichting ................. Blz. 191
Mistlampen voor
*4/mistachterlicht ............................................................. Blz. 203
Schakelaar ruitenwissers en -sproeiers................................................ Blz. 204
Schakelaar achterruitenwisser en -sproeier ......................................... Blz. 207
Gebruik .............................................................................................. Blz. 204, 207
Bijvullen van ruitensproei ervloeistof .......................................................... Blz. 363
Schakelaar alarmknipperlichten ............................................................ Blz. 394
Ontgrendelingshendel motorkap ........................................................... Blz. 351
Ontgrendelingshendel stuurverstelling ................................................ Blz. 148
Airconditioning ................................................................................ Blz. 312, 316
Gebruik .............................................................................................. Blz. 312, 316
Achterruitverwarming ........................................................................ Blz. 313, 318
Multimediasysteem (uitvoering met 7 inch/8 inch display)
*4, 5
Multimediasysteem (uitvoering met 9 inch display)*4, 6
Tankdopklepontgrendeling .................................................................... Blz. 210
*1: Auto's zonder Smart entry-systeem en startknop
*2: Auto's met Smart entry-systeem en startknop
*3: Auto's met Multidrive CVT
*4: Indien aanwezig
*5: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
*6: Raadpleeg de handleiding voor TOYOTA SMART CONNECT.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 15 Monday, September 6, 2021 11:13 AM

23
Handleiding CV_Europa_M52N20_nl
Overzicht
Multi-informatiedisplay ....................................................................... Blz. 93, 99
Display................................................................................................... Blz. 93, 99
Wanneer een waarschuwingsmelding wordt weergegeven ...................... Blz. 413
Schakelaar ruitenwissers en -sproeiers................................................ Blz. 204
Schakelaar achterruitenwisser en -sproeier ......................................... Blz. 207
Gebruik .............................................................................................. Blz. 204, 207
Bijvullen van ruitensproeiervloeistof .......................................................... Blz. 363
Richtingaanwijzerschakelaar ................................................................. Blz. 185
Lichtschakelaar ....................................................................................... Blz. 191
Koplampen/parkeerlichten voor/achterl ichten/dagrijverlichting ................. Blz. 191
Mistlampen voor
*4/mistachterlicht ............................................................. Blz. 203
Schakelaar alarmknipperlichten ............................................................ Blz. 394
Ontgrendelingshendel motorkap ........................................................... Blz. 351
Ontgrendelingshendel stuurverstelling ................................................ Blz. 148
Airconditioning ................................................................................ Blz. 312, 316
Gebruik .............................................................................................. Blz. 312, 316
Achterruitverwarming ........................................................................ Blz. 313, 318
Multimediasysteem (uitvoering met 7 inch/8 inch display)
*4, 5
Multimediasysteem (uitvoering met 9 inch display)*4, 6
Tankdopklepontgrendeling .................................................................... Blz. 210
*1: Auto's zonder Smart entry-systeem en startknop
*2: Auto's met Smart entry-systeem en startknop
*3: Auto's met Multidrive CVT
*4: Indien aanwezig
*5: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
*6: Raadpleeg de handleiding voor TOYOTA SMART CONNECT.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 23 Monday, September 6, 2021 11:13 AM

2

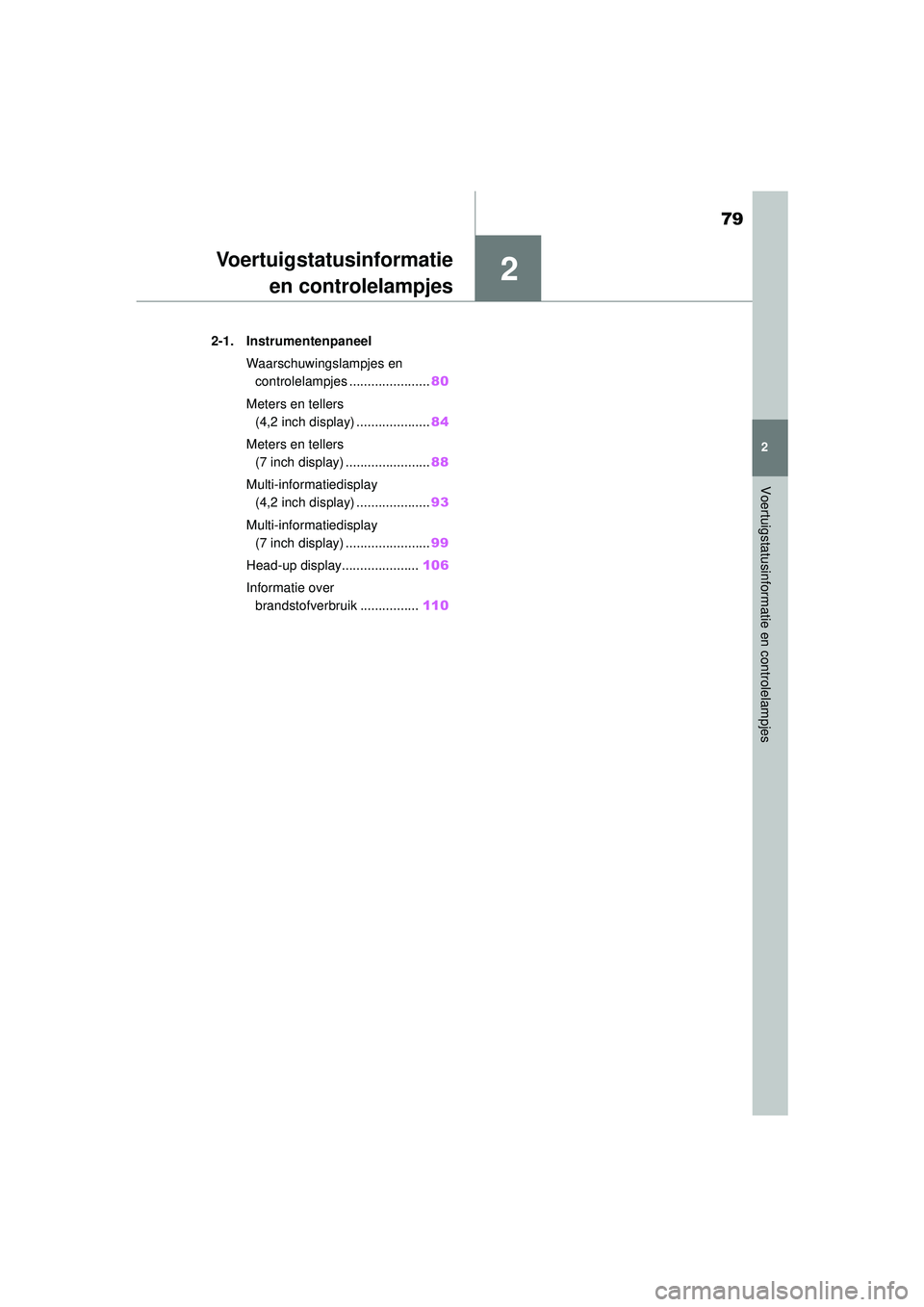

79
Handleiding CV_Europa_M52N20_nl
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ...................... 80
Meters en tellers (4,2 inch display) .................... 84
Meters en tellers (7 inch display) ....................... 88
Multi-informatiedisplay (4,2 inch display) .................... 93
Multi-informatiedisplay (7 inch display) ....................... 99
Head-up display..................... 106
Informatie over brandstofverbruik ................ 110
YARIS_CROSS_OM_Europe_OM52N20E.book Page 79 Monday, September 6, 2021 11:13 AM

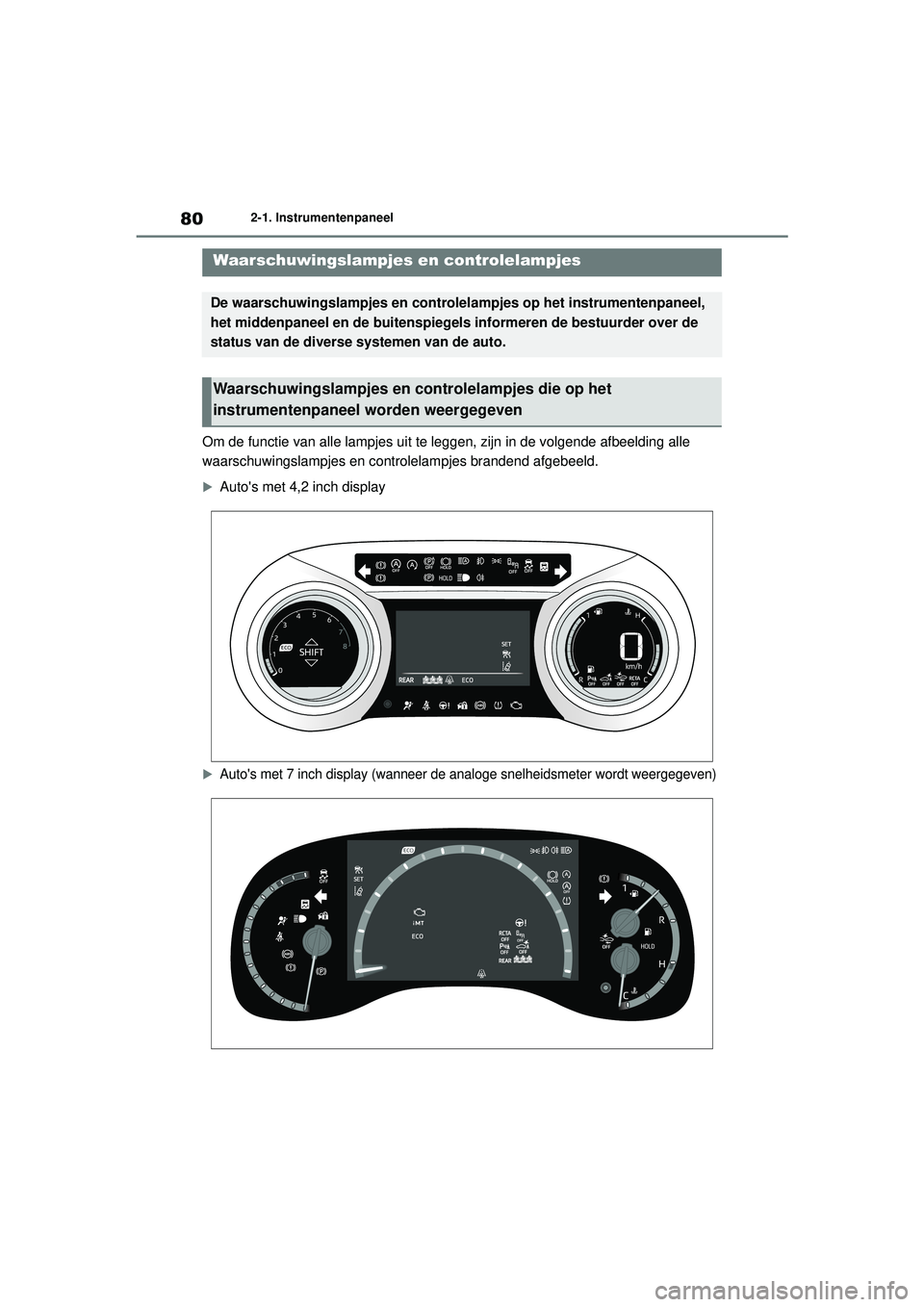

80
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
Auto's met 4,2 inch display
Auto's met 7 inch display (wanneer de analoge snelheidsmeter wordt weergegeven)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Waarschuwingslampjes en controlelampjes die op het
instrumentenpaneel worden weergegeven
YARIS_CROSS_OM_Europe_OM52N20E.book Page 80 Monday, September 6, 2021 11:13 AM

81
2
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Auto's met 7 inch display (wanneer de digitale snelheidsmeter wordt weergegeven)
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood)Waarschuwingslampje
remsysteem*1 (
 Blz. 403)
(Geel) Waarschuwingslampje
remsysteem
*1 (
 Blz. 403)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
(  Blz. 403)
Laadstroomcontrolelampje
*2
(  Blz. 404)
Waarschuwingslampje lage
oliedruk
*2 (  Blz. 404)
Motorcontrolelampje
*1, 3
(  Blz. 404)
Waarschuwingslampje SRS
*1
(  Blz. 405)
Waarschuwingslampje ABS
*1
(  Blz. 405)
Waarschuwingslampje onjuiste
bediening pedaal
*2 (  Blz. 405)
(Rood) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1, 3
(  Blz. 406)
(Geel) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1, 3
(  Blz. 406)
Waarschuwingslampje laag
brandstofniveau ( Blz. 406)
Controlelampje bestuurders-
en voorpassagiersgordel
(  Blz. 406)
Controlelampjes achter-
passagiersgordels
*2
(  Blz. 407)
Waarschuwingslampje lage ban-
denspanning
*1, 3 (  Blz. 407)
(Oranje) Controlelampje LTA
*2
(indien aanwezig) ( Blz. 407)
(Knippert) Controlelampje uitgeschakeld
Stop & Start-systeem
*1, 3
(indien aanwezig) ( Blz. 408)
(Knippert) Controlelampje Toyota Parking
Assist-sensor OFF
*1, 3
(indien aanwezig) ( Blz. 408)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 81 Monday, September 6, 2021 11:13 AM

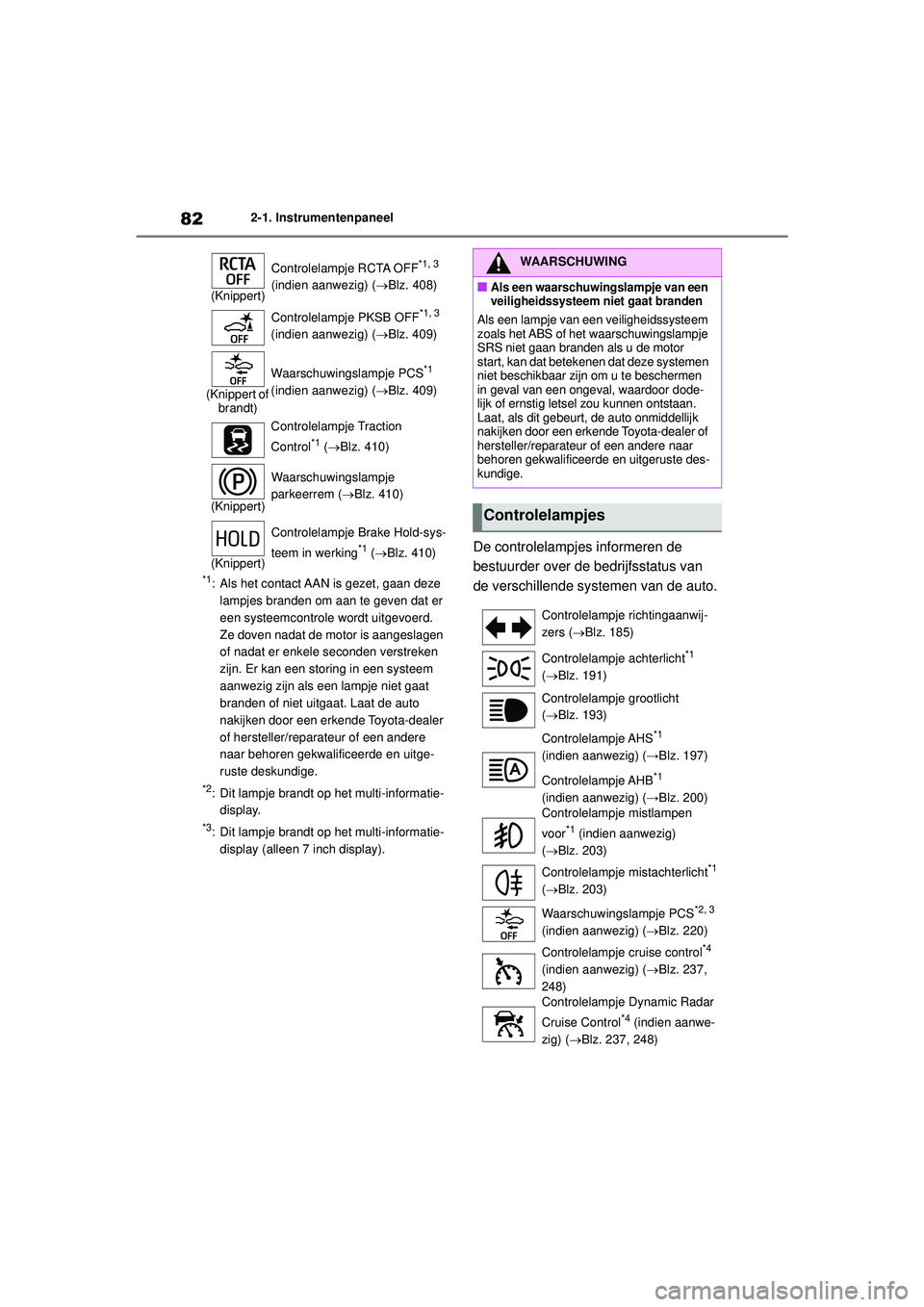

82
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
*1: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display.
*3: Dit lampje brandt op het multi-informatie-display (alleen 7 inch display).
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
(Knippert)Controlelampje RCTA OFF
*1, 3
(indien aanwezig) ( Blz. 408)
Controlelampje PKSB OFF
*1, 3
(indien aanwezig) ( Blz. 409)
(Knippert of brandt) Waarschuwingslampje PCS
*1
(indien aanwezig) ( Blz. 409)
Controlelampje Traction
Control
*1 (  Blz. 410)
(Knippert) Waarschuwingslampje
parkeerrem (
Blz. 410)
(Knippert) Controlelampje Brake Hold-sys-
teem in werking
*1 (
 Blz. 410)
WAARSCHUWING
■Als een waarschuwingslampje van een
veiligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem
zoals het ABS of het waarschuwingslampje
SRS niet gaan branden als u de motor
start, kan dat betekenen dat deze systemen
niet beschikbaar zijn om u te beschermen
in geval van een ongeval, waardoor dode-
lijk of ernstig letsel zou kunnen ontstaan.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Controlelampjes
Controlelampje richtingaanwij-
zers ( Blz. 185)
Controlelampje achterlicht
*1
(  Blz. 191)
Controlelampje grootlicht
(  Blz. 193)
Controlelampje AHS
*1
(indien aanwezig) ( →Blz. 197)
Controlelampje AHB
*1
(indien aanwezig) ( →Blz. 200)
Controlelampje mistlampen
voor
*1 (indien aanwezig)
(  Blz. 203)
Controlelampje mistachterlicht
*1
(  Blz. 203)
Waarschuwingslampje PCS
*2, 3
(indien aanwezig) ( Blz. 220)
Controlelampje cruise control
*4
(indien aanwezig) ( Blz. 237,
248)
Controlelampje Dynamic Radar
Cruise Control
*4 (indien aanwe-
zig) ( Blz. 237, 248)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 82 Monday, September 6, 2021 11:13 AM

83
2
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Dit lampje brandt op het multi-informatie-display (alleen 7 inch display).
*2: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of
nadat er enkele seconden verstreken zijn.
Er kan een storing in een systeem aanwe-
zig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*3: Dit lampje gaat branden wanneer het
systeem wordt uitgeschakeld.
*4: Dit lampje brandt op het multi-informatie-display.
*5: Afhankelijk van de bedrijfsconditie wijzi-gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*6: Dit lampje gaat branden in de buitenspie-gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
Controlelampje cruise control
SET
*4 (indien aanwezig)
(  Blz. 237, 248)
*5
Controlelampje LTA*4 (indien
aanwezig) ( Blz. 217, 233)
BSM-indicatoren in de buiten-
spiegels
*2, 6 (indien aanwezig)
(  Blz. 271, 284)
Controlelampje BSM OFF
*1, 3
(indien aanwezig) ( Blz. 271)
Controlelampje Toyota Parking
Assist-sensor OFF
*1, 2, 3
(indien aanwezig) ( Blz. 278)
Controlelampje RCTA OFF
*1, 2, 3
(indien aanwezig) ( Blz. 285)
Controlelampje PKSB OFF
*1, 2, 3
(indien aanwezig) ( Blz. 291)
Controlelampje Stop & Start-
systeem
*1, 2 (indien aanwezig)
(  Blz. 266)
Controlelampje uitgeschakeld
Stop & Start-systeem
*1, 2, 3
(indien aanwezig) ( Blz. 266)
Controlelampje snelheids-
begrenzer (indien aanwezig)
(  Blz. 258)
(Knippert) Controlelampje Traction
Control
*2 (
 Blz. 303)
Controlelampje VSC OFF
*2, 3
(  Blz. 303)
Controlelampje Smart entry-
systeem met startknop
*4 (indien
aanwezig) ( Blz. 173)
Controlelampje iMT (indien aan-
wezig) ( Blz. 183)
Schakeladviesindicator (indien
aanwezig) ( Blz. 184)
Waarschuwingslampje
parkeerrem ( Blz. 186)
Controlelampje EPB OFF
*1, 2, 3
(indien aanwezig) ( Blz. 186)
Controlelampje stand-bystand
Brake Hold-systeem*1, 2
(  Blz. 189)
Controlelampje Brake Hold-sys-
teem in werking
*2 (  Blz. 189)
ECO-controlelampje
*1, 2 (indien
aanwezig) ( Blz. 96, 102)
Controlelampje lage buiten-
temperatuur
*4, 7 (  Blz. 85, 90)
Controlelampje antidiefstal-
systeem ( Blz. 75, 77)
Controlelampje PASSEN-
GER AIR BAG
*2, 8
(  Blz. 47)
Controlelampje ECO-rijmodus
*4
(indien aanwezig) ( Blz. 300)
Controlelampje POWER-
modus
*4 (indien aanwezig)
(  Blz. 300)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 83 Monday, September 6, 2021 11:13 AM

84
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (Blz. 93)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (Blz. 413)
Klok ( Blz. 86, 87)
Snelheidsmeter
Geeft de rijsnelheid weer
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Brandstofmeter
Geeft het brandstofniveau weer. Onder de volgende omstandigheden wordt het werkelijke
brandstofniveau mogelijk niet goed weergegeven:
• Nadat er slechts een kleine hoeveelheid brands tof is getankt (ongeveer 5 liter of minder)
• Wanneer u stilhoudt op een heuvel of helling
• Als op een helling wordt gereden of een bocht wordt genomen
Meters en tellers (4,2 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
YARIS_CROSS_OM_Europe_OM52N20E.book Page 84 Monday, September 6, 2021 11:13 AM
