TOYOTA YARIS CROSS 2022 Instrukcja obsługi (in Polish)

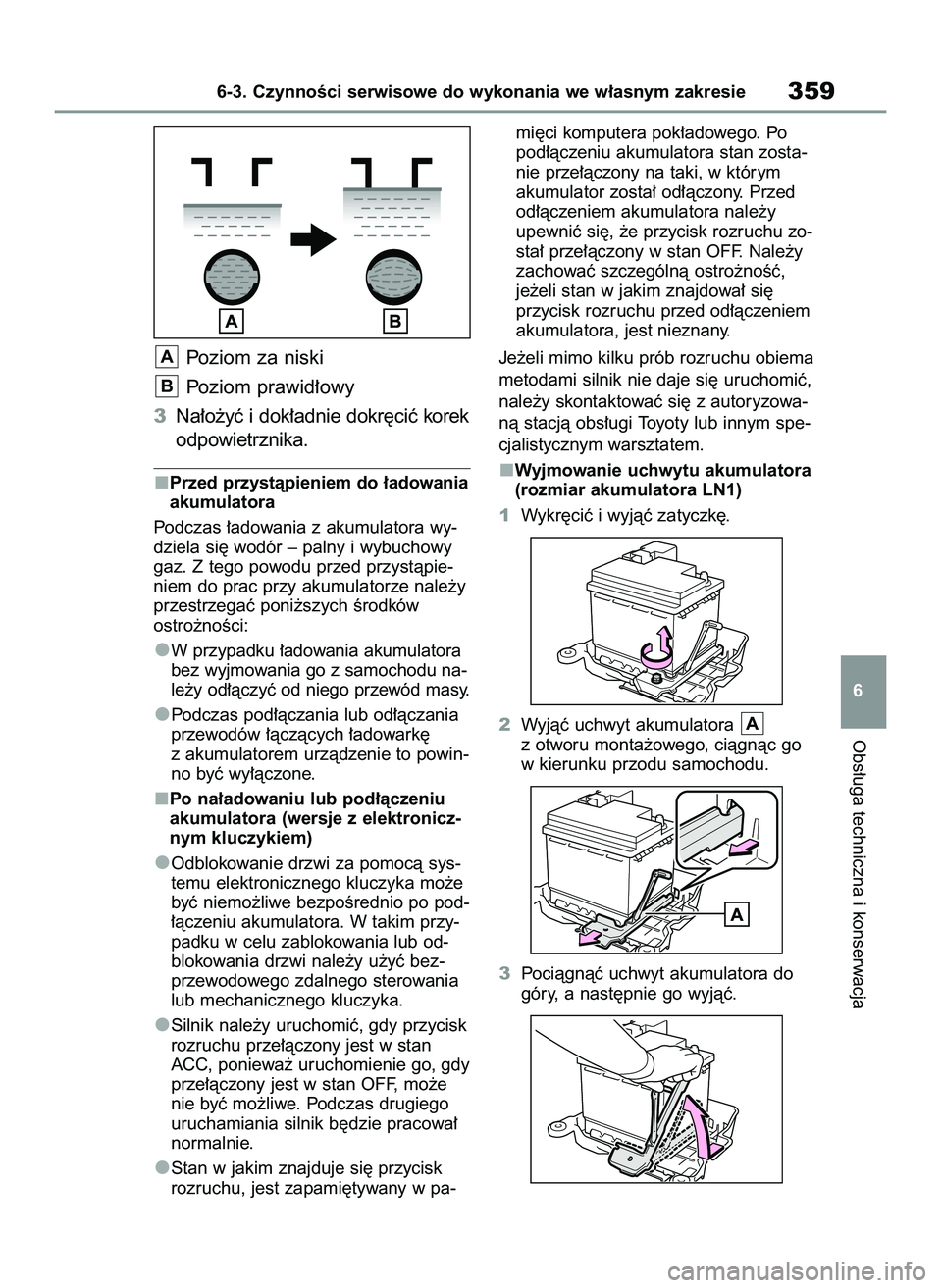

Poziom za niski
Poziom prawid∏owy
3Na∏o˝yç i dok∏adnie dokr´ciç korek
odpowietrznika.
Przed przystàpieniem do ∏adowania
akumulatora
Podczas ∏adowania z akumulatora wy-
dziela si´ wodór – palny i wybuchowy
gaz. Z tego powodu przed przystàpie-
niem do prac przy akumulatorze nale˝y
przestrzegaç poni˝szych Êrodków
ostro˝noÊci:
W przypadku ∏adowania akumulatora
bez wyjmowania go z samochodu na-
le˝y od∏àczyç od niego przewód masy.
Podczas pod∏àczania lub od∏àczania
przewodów ∏àczàcych ∏adowark´
z akumulatorem urzàdzenie to powin-
no byç wy∏àczone.
Po na∏adowaniu lub pod∏àczeniu
akumulatora (wersje z elektronicz-
nym kluczykiem)
Odblokowanie drzwi za pomocà sys-
temu elektronicznego kluczyka mo˝e
byç niemo˝liwe bezpoÊrednio po pod-
∏àczeniu akumulatora. W takim przy-
padku w celu zablokowania lub od-
blokowania drzwi nale˝y u˝yç bez-
przewodowego zdalnego sterowania
lub mechanicznego kluczyka.
Silnik nale˝y uruchomiç, gdy przycisk
rozruchu prze∏àczony jest w stan
ACC, poniewa˝ uruchomienie go, gdy
prze∏àczony jest w stan OFF, mo˝e
nie byç mo˝liwe. Podczas drugiego
uruchamiania silnik b´dzie pracowa∏
normalnie.
Stan w jakim znajduje si´ przycisk
rozruchu, jest zapami´tywany w pa-mi´ci komputera pok∏adowego. Po
pod∏àczeniu akumulatora stan zosta-
nie prze∏àczony na taki, w którym
akumulator zosta∏ od∏àczony. Przed
od∏àczeniem akumulatora nale˝y
upewniç si´, ˝e przycisk rozruchu zo-
sta∏ prze∏àczony w stan OFF. Nale˝y
zachowaç szczególnà ostro˝noÊç,
je˝eli stan w jakim znajdowa∏ si´
przycisk rozruchu przed od∏àczeniem
akumulatora, jest nieznany.
Je˝eli mimo kilku prób rozruchu obiema
metodami silnik nie daje si´ uruchomiç,
nale˝y skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Wyjmowanie uchwytu akumulatora
(rozmiar akumulatora LN1)
1Wykr´ciç i wyjàç zatyczk´.
2Wyjàç uchwyt akumulatora
z otworu monta˝owego, ciàgnàc go
w kierunku przodu samochodu.
3Pociàgnàç uchwyt akumulatora do
góry, a nast´pnie go wyjàç.
A
B
A
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie359
6
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 359

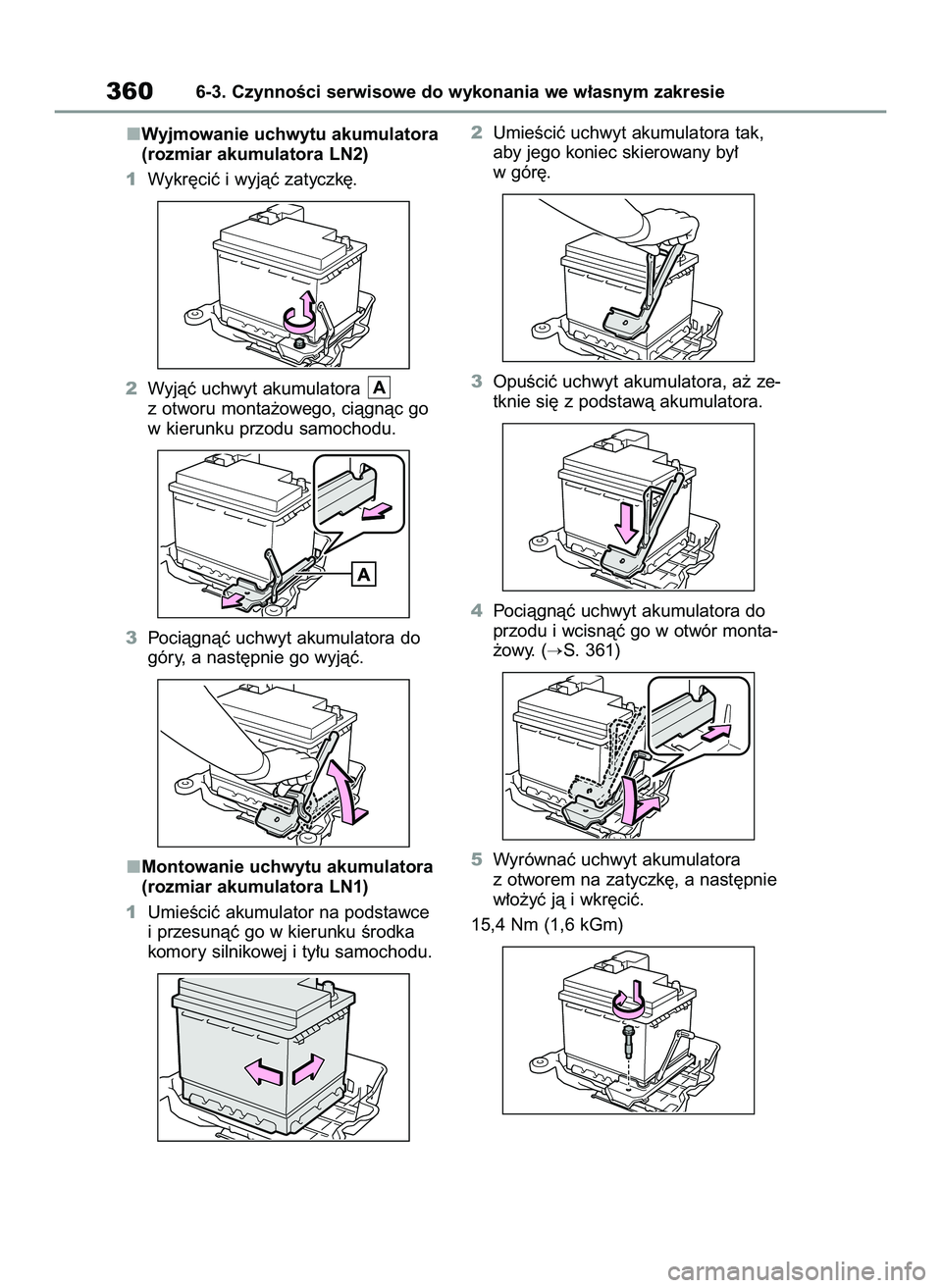

Wyjmowanie uchwytu akumulatora
(rozmiar akumulatora LN2)
1Wykr´ciç i wyjàç zatyczk´.
2Wyjàç uchwyt akumulatora
z otworu monta˝owego, ciàgnàc go
w kierunku przodu samochodu.
3Pociàgnàç uchwyt akumulatora do
góry, a nast´pnie go wyjàç.
Montowanie uchwytu akumulatora
(rozmiar akumulatora LN1)
1UmieÊciç akumulator na podstawce
i przesunàç go w kierunku Êrodka
komory silnikowej i ty∏u samochodu.2UmieÊciç uchwyt akumulatora tak,
aby jego koniec skierowany by∏
w gór´.
3OpuÊciç uchwyt akumulatora, a˝ ze-
tknie si´ z podstawà akumulatora.
4Pociàgnàç uchwyt akumulatora do
przodu i wcisnàç go w otwór monta-
˝owy. (
S. 361)
5Wyrównaç uchwyt akumulatora
z otworem na zatyczk´, a nast´pnie
w∏o˝yç jà i wkr´ciç.
15,4 Nm (1,6 kGm)
A
3606-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 360

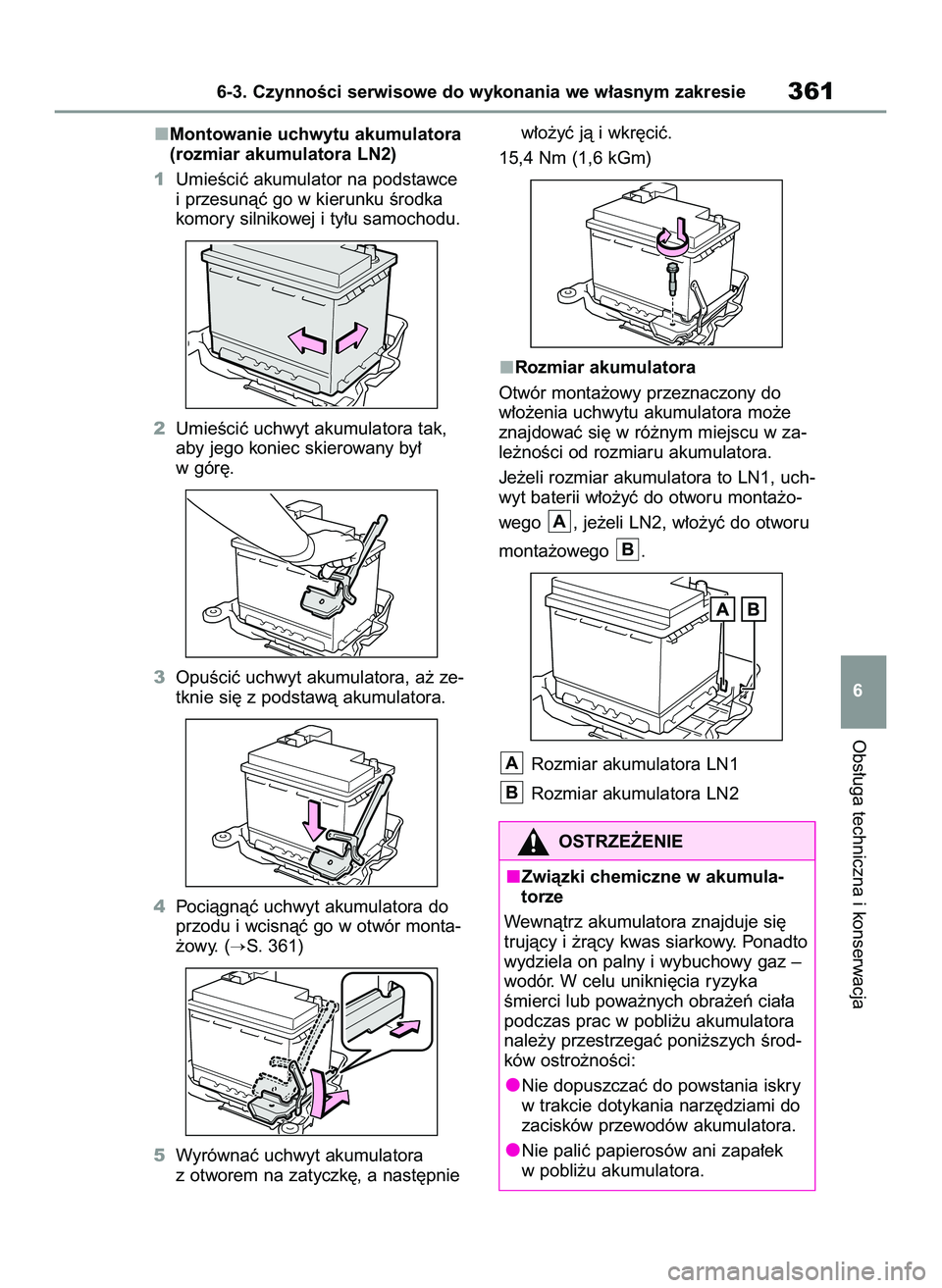

Montowanie uchwytu akumulatora
(rozmiar akumulatora LN2)
1UmieÊciç akumulator na podstawce
i przesunàç go w kierunku Êrodka
komory silnikowej i ty∏u samochodu.
2UmieÊciç uchwyt akumulatora tak,
aby jego koniec skierowany by∏
w gór´.
3OpuÊciç uchwyt akumulatora, a˝ ze-
tknie si´ z podstawà akumulatora.
4Pociàgnàç uchwyt akumulatora do
przodu i wcisnàç go w otwór monta-
˝owy. (
S. 361)
5Wyrównaç uchwyt akumulatora
z otworem na zatyczk´, a nast´pniew∏o˝yç jà i wkr´ciç.
15,4 Nm (1,6 kGm)
Rozmiar akumulatora
Otwór monta˝owy przeznaczony do
w∏o˝enia uchwytu akumulatora mo˝e
znajdowaç si´ w ró˝nym miejscu w za-
le˝noÊci od rozmiaru akumulatora.
Je˝eli rozmiar akumulatora to LN1, uch-
wyt baterii w∏o˝yç do otworu monta˝o-
wego , je˝eli LN2, w∏o˝yç do otworu
monta˝owego .
Rozmiar akumulatora LN1
Rozmiar akumulatora LN2
B
A
B
A
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie361
6
OSTRZE˚ENIE
Zwiàzki chemiczne w akumula-
torze
Wewnàtrz akumulatora znajduje si´
trujàcy i ˝ràcy kwas siarkowy. Ponadto
wydziela on palny i wybuchowy gaz –
wodór. W celu unikni´cia ryzyka
Êmierci lub powa˝nych obra˝eƒ cia∏a
podczas prac w pobli˝u akumulatora
nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci:
Nie dopuszczaç do powstania iskry
w trakcie dotykania narz´dziami do
zacisków przewodów akumulatora.
Nie paliç papierosów ani zapa∏ek
w pobli˝u akumulatora.
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 361

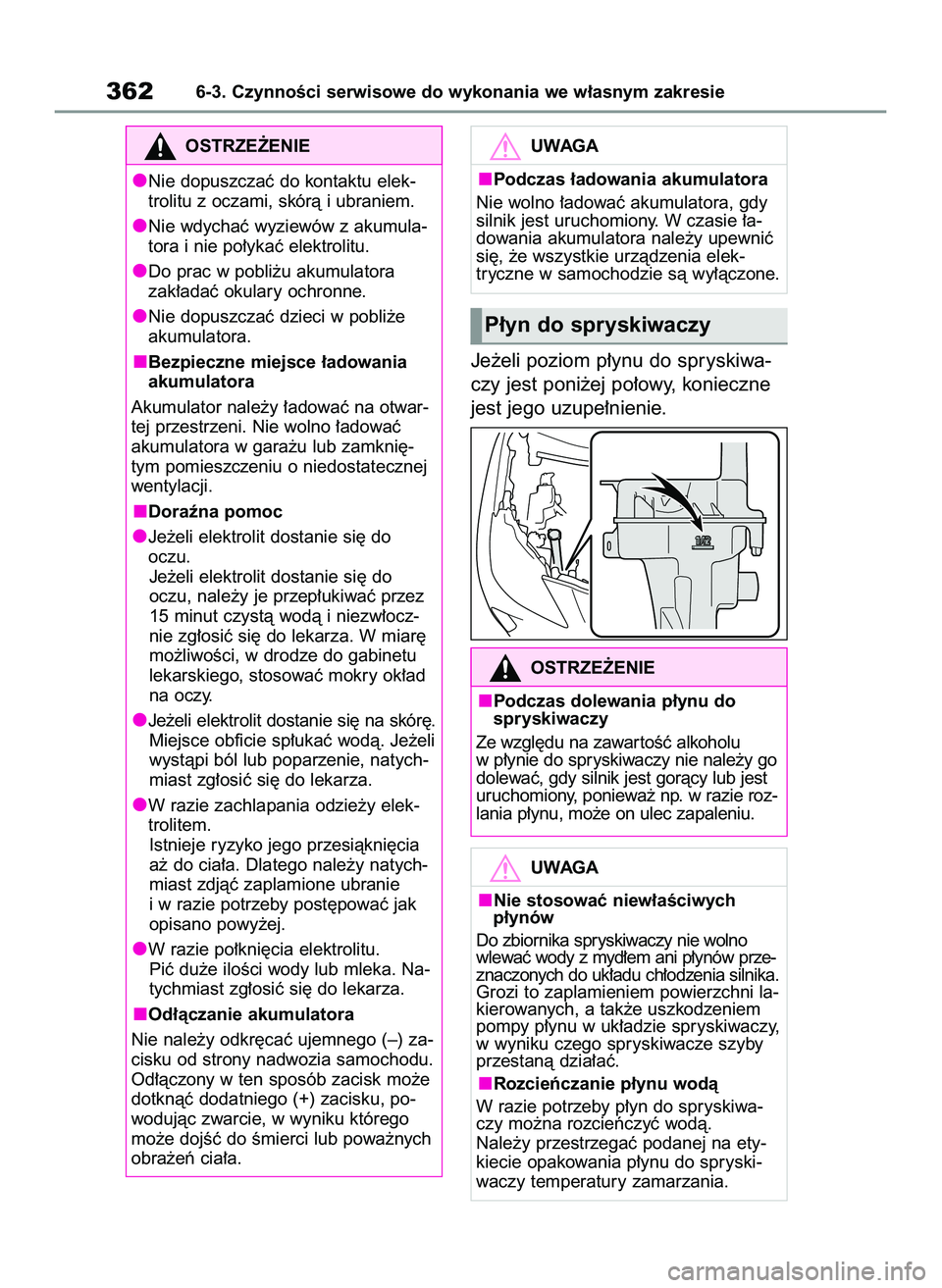

Je˝eli poziom p∏ynu do spryskiwa-
czy jest poni˝ej po∏owy, konieczne
jest jego uzupe∏nienie.
3626-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Nie dopuszczaç do kontaktu elek-
trolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumula-
tora i nie po∏ykaç elektrolitu.
Do prac w pobli˝u akumulatora
zak∏adaç okulary ochronne.
Nie dopuszczaç dzieci w pobli˝e
akumulatora.
Bezpieczne miejsce ∏adowania
akumulatora
Akumulator nale˝y ∏adowaç na otwar-
tej przestrzeni. Nie wolno ∏adowaç
akumulatora w gara˝u lub zamkni´-
tym pomieszczeniu o niedostatecznej
wentylacji.
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do
oczu.
Je˝eli elektrolit dostanie si´ do
oczu, nale˝y je przep∏ukiwaç przez
15 minut czystà wodà i niezw∏ocz-
nie zg∏osiç si´ do lekarza. W miar´
mo˝liwoÊci, w drodze do gabinetu
lekarskiego, stosowaç mokry ok∏ad
na oczy.
Je˝eli elektrolit dostanie si´ na skór´.
Miejsce obficie sp∏ukaç wodà. Je˝eli
wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elek-
trolitem.
Istnieje ryzyko jego przesiàkni´cia
a˝ do cia∏a. Dlatego nale˝y natych-
miast zdjàç zaplamione ubranie
i w razie potrzeby post´powaç jak
opisano powy˝ej.
W razie po∏kni´cia elektrolitu.
Piç du˝e iloÊci wody lub mleka. Na-
tychmiast zg∏osiç si´ do lekarza.
Od∏àczanie akumulatora
Nie nale˝y odkr´caç ujemnego (–) za-
cisku od strony nadwozia samochodu.
Od∏àczony w ten sposób zacisk mo˝e
dotknàç dodatniego (+) zacisku, po-
wodujàc zwarcie, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.UWAGA
Podczas ∏adowania akumulatora
Nie wolno ∏adowaç akumulatora, gdy
silnik jest uruchomiony. W czasie ∏a-
dowania akumulatora nale˝y upewniç
si´, ˝e wszystkie urzàdzenia elek-
tryczne w samochodzie sà wy∏àczone.
P∏yn do spryskiwaczy
OSTRZE˚ENIE
Podczas dolewania p∏ynu do
spryskiwaczy
Ze wzgl´du na zawar toÊç alkoholu
w p∏ynie do spryskiwaczy nie nale˝y go
dolewaç, gdy silnik jest goràcy lub jest
uruchomiony, poniewa˝ np. w razie roz-
lania p∏ynu, mo˝e on ulec zapaleniu.
UWAGA
Nie stosowaç niew∏aÊciwych
p∏ynów
Do zbiornika spryskiwaczy nie wolno
wlewaç wody z myd∏em ani p∏ynów prze-
znaczonych do uk∏adu ch∏odzenia silnika.
Grozi to zaplamieniem powierzchni la-
kierowanych, a tak˝e uszkodzeniem
pompy p∏ynu w uk∏adzie spryskiwaczy,
w wyniku czego spryskiwacze szyby
przestanà dzia∏aç.
Rozcieƒczanie p∏ynu wodà
W razie potrzeby p∏yn do spryskiwa-
czy mo˝na rozcieƒczyç wodà.
Nale˝y przestrzegaç podanej na ety-
kiecie opakowania p∏ynu do spryski-
waczy temperatury zamarzania.
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 362

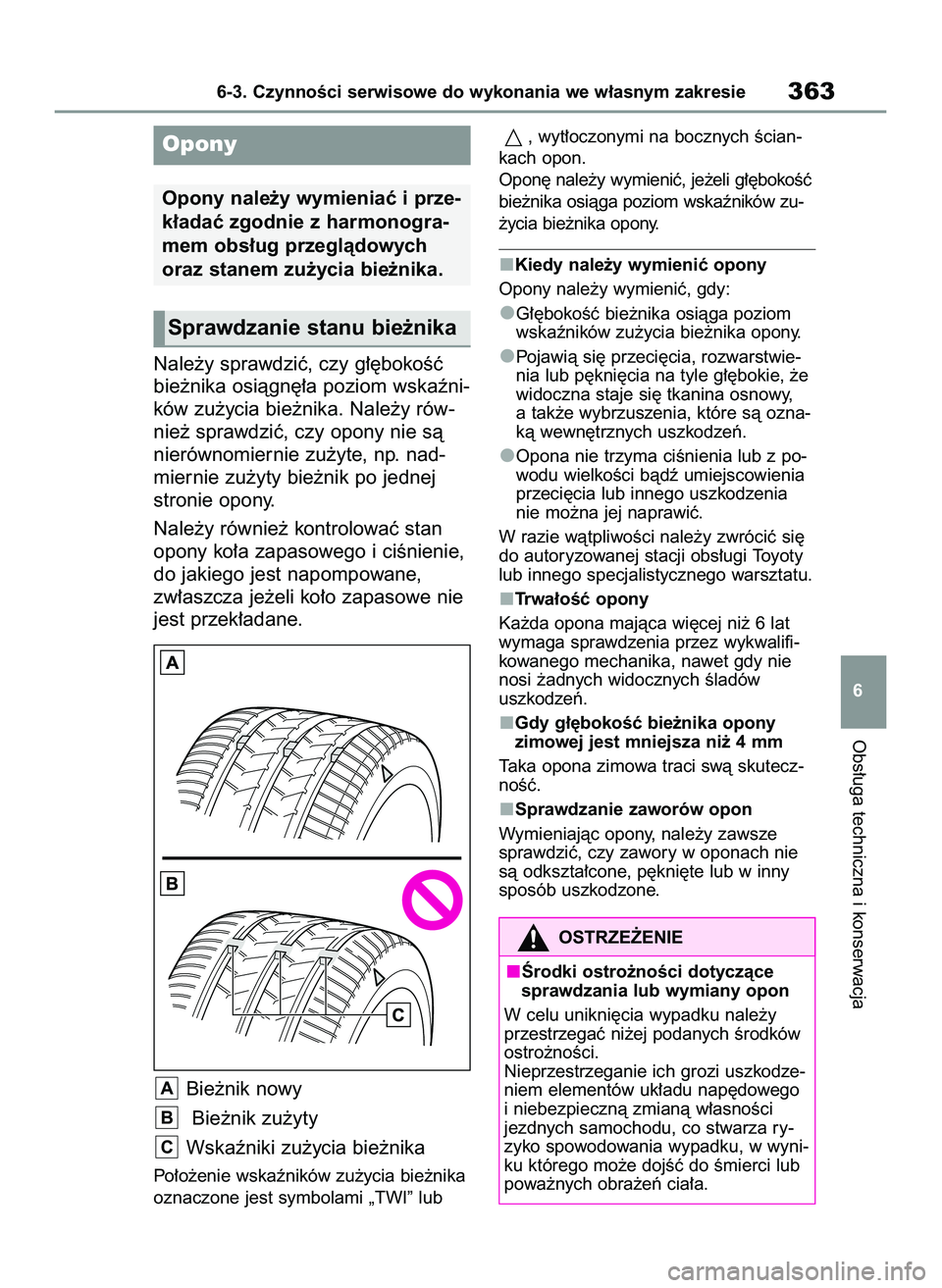

Nale˝y sprawdziç, czy g∏´bokoÊç
bie˝nika osiàgn´∏a poziom wskaêni-
ków zu˝ycia bie˝nika. Nale˝y rów-
nie˝ sprawdziç, czy opony nie sà
nierównomiernie zu˝yte, np. nad-
miernie zu˝yty bie˝nik po jednej
stronie opony.
Nale˝y równie˝ kontrolowaç stan
opony ko∏a zapasowego i ciÊnienie,
do jakiego jest napompowane,
zw∏aszcza je˝eli ko∏o zapasowe nie
jest przek∏adane.
Bie˝nik nowy
Bie˝nik zu˝yty
Wskaêniki zu˝ycia bie˝nika
Po∏o˝enie wskaêników zu˝ycia bie˝nika
oznaczone jest symbolami „TWI” lub, wyt∏oczonymi na bocznych Êcian-
kach opon.
Opon´ nale˝y wymieniç, je˝eli g∏´bokoÊç
bie˝nika osiàga poziom wskaêników zu-
˝ycia bie˝nika opony.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
G∏´bokoÊç bie˝nika osiàga poziom
wskaêników zu˝ycia bie˝nika opony.
Pojawià si´ przeci´cia, rozwarstwie-
nia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy,
a tak˝e wybrzuszenia, które sà ozna-
kà wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z po-
wodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia
nie mo˝na jej naprawiç.
W razie wàtpliwoÊci nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat
wymaga sprawdzenia przez wykwalifi-
kowanego mechanika, nawet gdy nie
nosi ˝adnych widocznych Êladów
uszkodzeƒ.
Gdy g∏´bokoÊç bie˝nika opony
zimowej jest mniejsza ni˝ 4 mm
Taka opona zimowa traci swà skutecz-
noÊç.
Sprawdzanie zaworów opon
Wymieniajàc opony, nale˝y zawsze
sprawdziç, czy zawory w oponach nie
sà odkszta∏cone, p´kni´te lub w inny
sposób uszkodzone.
C
B
A
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie363
6
Opony
Opony nale˝y wymieniaç i prze-
k∏adaç zgodnie z harmonogra-
mem obs∏ug przeglàdowych
oraz stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
sprawdzania lub wymiany opon
W celu unikni´cia wypadku nale˝y
przestrzegaç ni˝ej podanych Êrodków
ostro˝noÊci.
Nieprzestrzeganie ich grozi uszkodze-
niem elementów uk∏adu nap´dowego
i niebezpiecznà zmianà w∏asnoÊci
jezdnych samochodu, co stwarza ry-
zyko spowodowania wypadku, w wyni-
ku którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 363

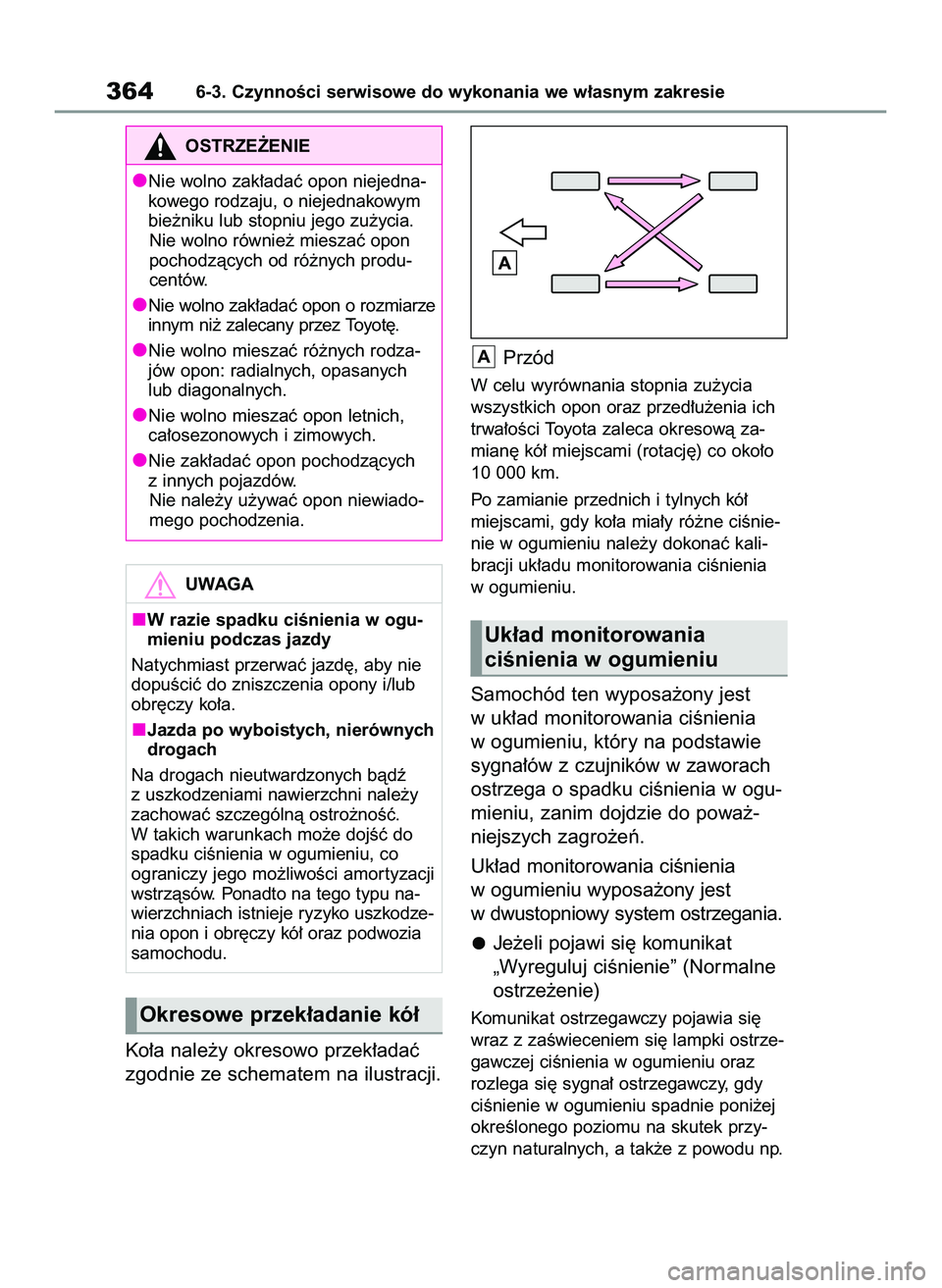

Ko∏a nale˝y okresowo przek∏adaç
zgodnie ze schematem na ilustracji.Przód
W celu wyrównania stopnia zu˝ycia
wszystkich opon oraz przed∏u˝enia ich
trwa∏oÊci Toyota zaleca okresowà za-
mian´ kó∏ miejscami (rotacj´) co oko∏o
10 000 km.
Po zamianie przednich i tylnych kó∏
miejscami, gdy ko∏a mia∏y ró˝ne ciÊnie-
nie w ogumieniu nale˝y dokonaç kali-
bracji uk∏adu monitorowania ciÊnienia
w ogumieniu.
Samochód ten wyposa˝ony jest
w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie
sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w ogu-
mieniu, zanim dojdzie do powa˝-
niejszych zagro˝eƒ.
Uk∏ad monitorowania ciÊnienia
w ogumieniu wyposa˝ony jest
w dwustopniowy system ostrzegania.
Je˝eli pojawi si´ komunikat
„Wyreguluj ciÊnienie” (Normalne
ostrze˝enie)
Komunikat ostrzegawczy pojawia si´
wraz z zaÊwieceniem si´ lampki ostrze-
gawczej ciÊnienia w ogumieniu oraz
rozlega si´ sygna∏ ostrzegawczy, gdy
ciÊnienie w ogumieniu spadnie poni˝ej
okreÊlonego poziomu na skutek przy-
czyn naturalnych, a tak˝e z powodu np.
A
3646-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Nie wolno zak∏adaç opon niejedna-
kowego rodzaju, o niejednakowym
bie˝niku lub stopniu jego zu˝ycia.
Nie wolno równie˝ mieszaç opon
pochodzàcych od ró˝nych produ-
centów.
Nie wolno zak∏adaç opon o rozmiarze
innym ni˝ zalecany przez Toyot´.
Nie wolno mieszaç ró˝nych rodza-
jów opon: radialnych, opasanych
lub diagonalnych.
Nie wolno mieszaç opon letnich,
ca∏osezonowych i zimowych.
Nie zak∏adaç opon pochodzàcych
z innych pojazdów.
Nie nale˝y u˝ywaç opon niewiado-
mego pochodzenia.
UWAGA
W razie spadku ciÊnienia w ogu-
mieniu podczas jazdy
Natychmiast przerwaç jazd´, aby nie
dopuÊciç do zniszczenia opony i/lub
obr´czy ko∏a.
Jazda po wyboistych, nierównych
drogach
Na drogach nieutwardzonych bàdê
z uszkodzeniami nawierzchni nale˝y
zachowaç szczególnà ostro˝noÊç.
W takich warunkach mo˝e dojÊç do
spadku ciÊnienia w ogumieniu, co
ograniczy jego mo˝liwoÊci amor tyzacji
wstrzàsów. Ponadto na tego typu na-
wierzchniach istnieje ryzyko uszkodze-
nia opon i obr´czy kó∏ oraz podwozia
samochodu.
Okresowe przek∏adanie kó∏
Uk∏ad monitorowania
ciÊnienia w ogumieniu
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 364

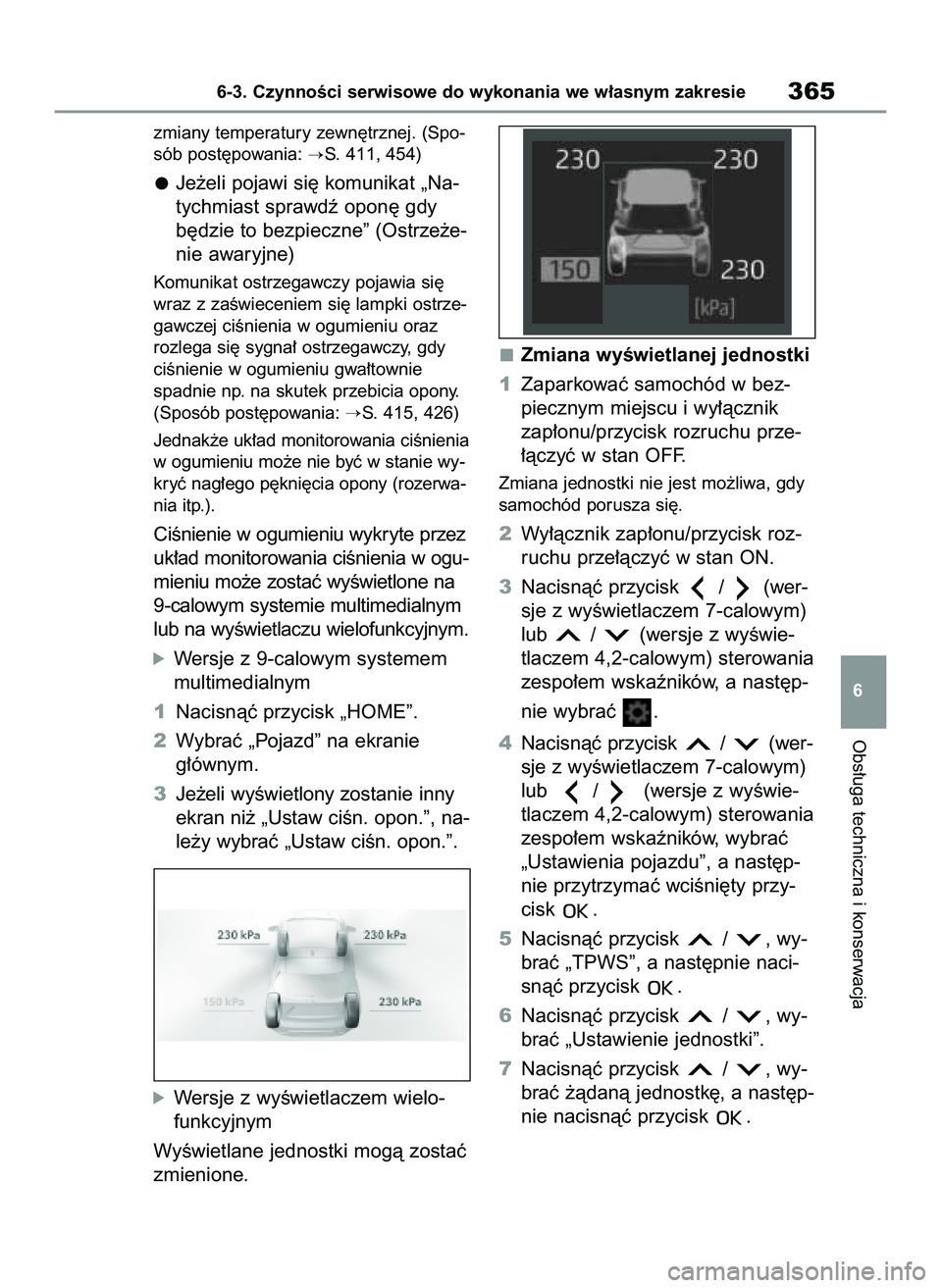

zmiany temperatury zewn´trznej. (Spo-
sób post´powania:
S. 411, 454)
Je˝eli pojawi si´ komunikat „Na-
tychmiast sprawdê opon´ gdy
b´dzie to bezpieczne” (Ostrze˝e-
nie awaryjne)
Komunikat ostrzegawczy pojawia si´
wraz z zaÊwieceniem si´ lampki ostrze-
gawczej ciÊnienia w ogumieniu oraz
rozlega si´ sygna∏ ostrzegawczy, gdy
ciÊnienie w ogumieniu gwa∏townie
spadnie np. na skutek przebicia opony.
(Sposób post´powania:
S. 415, 426)
Jednak˝e uk∏ad monitorowania ciÊnienia
w ogumieniu mo˝e nie byç w stanie wy-
kryç nag∏ego p´kni´cia opony (rozerwa-
nia itp.).
CiÊnienie w ogumieniu wykryte przez
uk∏ad monitorowania ciÊnienia w ogu-
mieniu mo˝e zostaç wyÊwietlone na
9-calowym systemie multimedialnym
lub na wyÊwietlaczu wielofunkcyjnym.
óWersje z 9-calowym systemem
multimedialnym
1Nacisnàç przycisk „HOME”.
2Wybraç „Pojazd” na ekranie
g∏ównym.
3Je˝eli wyÊwietlony zostanie inny
ekran ni˝ „Ustaw ciÊn. opon.”, na-
le˝y wybraç „Ustaw ciÊn. opon.”.
óWersje z wyÊwietlaczem wielo-
funkcyjnym
WyÊwietlane jednostki mogà zostaç
zmienione.Zmiana wyÊwietlanej jednostki
1Zaparkowaç samochód w bez-
piecznym miejscu i wy∏àcznik
zap∏onu/przycisk rozruchu prze-
∏àczyç w stan OFF.
Zmiana jednostki nie jest mo˝liwa, gdy
samochód porusza si´.
2Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan ON.
3Nacisnàç przycisk / (wer-
sje z wyÊwietlaczem 7-calowym)
lub / (wersje z wyÊwie-
tlaczem 4,2-calowym) sterowania
zespo∏em wskaêników, a nast´p-
nie wybraç .
4Nacisnàç przycisk / (wer-
sje z wyÊwietlaczem 7-calowym)
lub / (wersje z wyÊwie-
tlaczem 4,2-calowym) sterowania
zespo∏em wskaêników, wybraç
„Ustawienia pojazdu”, a nast´p-
nie przytrzymaç wciÊni´ty przy-
cisk .
5Nacisnàç przycisk / , wy-
braç „TPWS”, a nast´pnie naci-
snàç przycisk .
6Nacisnàç przycisk / , wy-
braç „Ustawienie jednostki”.
7Nacisnàç przycisk / , wy-
braç ˝àdanà jednostk´, a nast´p-
nie nacisnàç przycisk .
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie365
6
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 365

Regularna kontrola ciÊnienia
w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogumie-
niu nie zwalnia z koniecznoÊci regularne-
go sprawdzania ciÊnienia w ogumieniu
za pomocà manometru. Kontrola taka
powinna byç elementem rutynowych
czynnoÊci sprawdzajàcych stan technicz-
ny samochodu.
CiÊnienie w ogumieniu
Po prze∏àczeniu wy∏àcznika zap∏onu/
przycisku rozruchu w stan ON
wyÊwietlenie informacji o ciÊnieniu
w ogumieniu mo˝e zajàç kilka minut.
Podobna sytuacja mo˝e nastàpiç po
regulacji ciÊnienia w ogumieniu.
CiÊnienie w ogumieniu zmienia si´
wraz z temperaturà. WyÊwietlane
war toÊci mogà ró˝niç si´ od wyników
pomiarów wykonanych manometrem.
Sytuacje, w których uk∏ad monito-
rowania ciÊnienia w ogumieniu
mo˝e nie dzia∏aç prawid∏owo
W opisanych poni˝ej sytuacjach
uk∏ad monitorowania ciÊnienia w ogu-
mieniu mo˝e nie dzia∏aç prawid∏owo.
• Gdy za∏o˝one sà nieoryginalne obr´-
cze kó∏.
• Gdy za∏o˝ona jest niefabryczna opona.
• Gdy za∏o˝ona jest opona o nieprawi-
d∏owym rozmiarze.
• Gdy na ko∏a za∏o˝one sà np. ∏aƒcuchy
przeciwpoÊlizgowe.
• Gdy za∏o˝ona jest opona typu run-flat.
• Gdy na szyby na∏o˝ona jest folia przy-
ciemniajàca, która t∏umi fale radiowe.
• Gdy samochód pokryty jest Êniegiem
lub lodem szczególnie w okolicy kó∏
i wn´k kó∏.
• Gdy ciÊnienie w ogumieniu jest znacz-
nie powy˝ej prawid∏owej war toÊci.
• Gdy za∏o˝one sà ko∏a niewyposa˝one
w zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u.
• Gdy kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênika-
mi sygna∏u nie sà zarejestrowane
w pami´ci elektronicznej jednostki
sterujàcej uk∏adu monitorowania
ciÊnienia w ogumieniu.Dzia∏anie uk∏adu monitorowania ci-
Ênienia w ogumieniu mo˝e zostaç za-
k∏ócone w nast´pujàcych sytuacjach:
• W pobli˝u obiektów emitujàcych silne
pola elektromagnetyczne, takich jak
wie˝e telewizyjne, elektrownie, stacje
paliwowe, nadajniki radiowe, du˝e
ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobà przeno-
Ênych urzàdzeƒ ∏àcznoÊci w rodzaju ra-
diotelefonów, telefonów komórkowych,
bezprzewodowych telefonów stacjonar-
nych lub innych tego typu urzàdzeƒ.
Gdy samochód nie porusza si´, sy-
gnalizacja ostrzegawcza mo˝e byç
uruchamiana i przerywana z opóênie-
niem.
Gdy ciÊnienie w ogumieniu gwa∏townie
spadnie, np. wskutek jego rozerwania,
uk∏ad mo˝e nie byç w stanie tego wy-
kryç.
Sygnalizacja ostrzegawcza uk∏adu
monitorowania ciÊnienia w ogu-
mieniu
Sygnalizacja ostrzegawcza uk∏adu mo-
nitorowania ciÊnienia w ogumieniu dzia-
∏a zale˝nie od warunków jazdy. Dlatego
mo˝e zostaç uruchomiona, mimo ˝e ci-
Ênienie nie spad∏o poni˝ej okreÊlonego
poziomu bàdê w sytuacji, gdy ciÊnienie
b´dzie wy˝sze od tego, przy którym
uk∏ad zosta∏ skalibrowany.
Podczas wymiany kó∏ bàdê opon
nale˝y zamontowaç zawory z czuj-
nikami ciÊnienia i przekaênikami
sygna∏u.
Nowy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u wymaga
zarejestrowania nowych kodów
identyfikacyjnych w pami´ci elektro-
nicznej jednostki sterujàcej uk∏adu
monitorowania ciÊnienia w ogumie-
niu, a nast´pnie uk∏ad wymaga
kalibracji. Zarejestrowanie kodów
3666-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zamontowanie zaworów
z czujnikami ciÊnienia
i przekaênikami sygna∏u
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 366

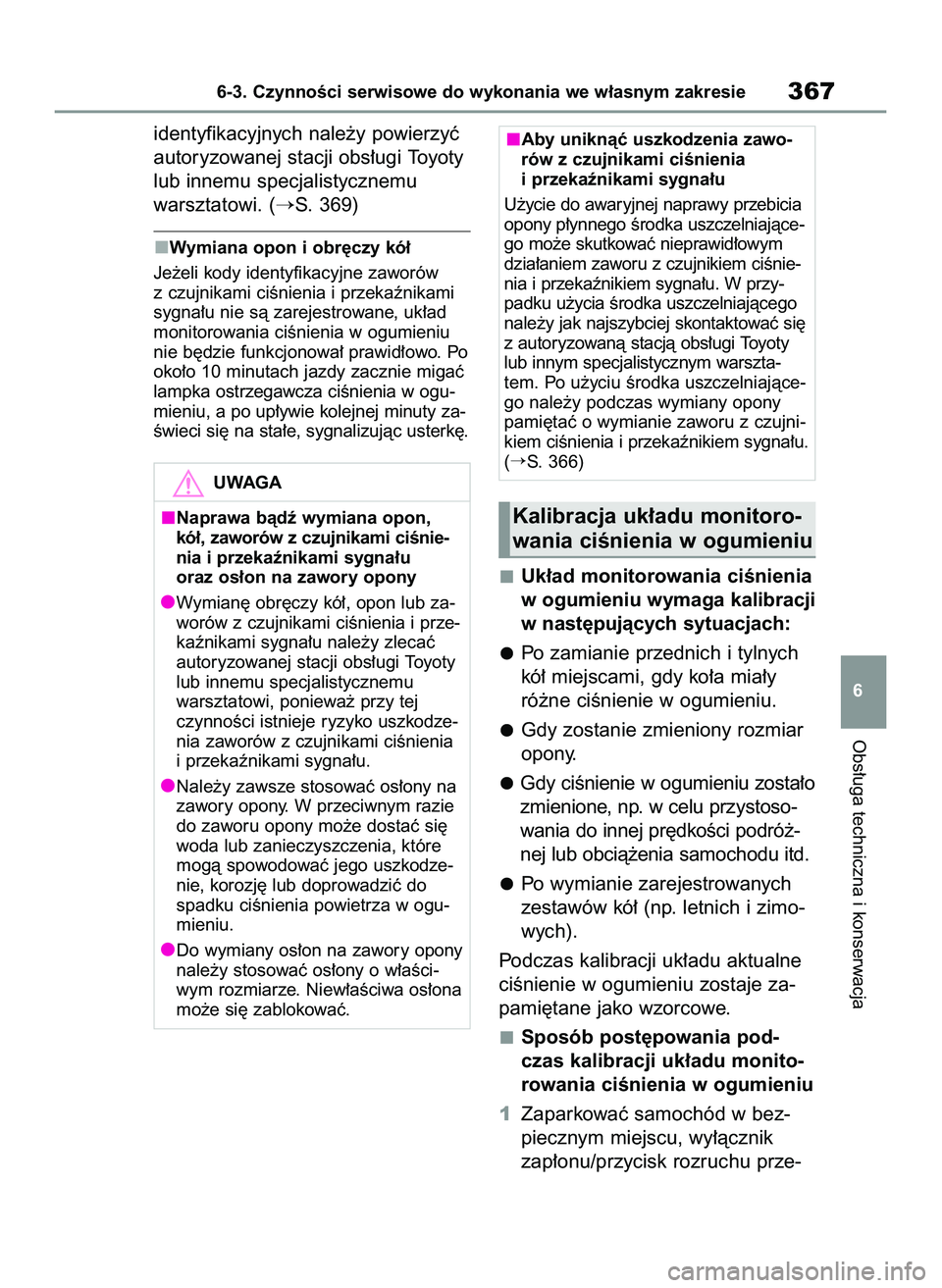

identyfikacyjnych nale˝y powierzyç
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu
warsztatowi. (
S. 369)
Wymiana opon i obr´czy kó∏
Je˝eli kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad
monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po
oko∏o 10 minutach jazdy zacznie migaç
lampka ostrzegawcza ciÊnienia w ogu-
mieniu, a po up∏ywie kolejnej minuty za-
Êwieci si´ na sta∏e, sygnalizujàc usterk´.
Uk∏ad monitorowania ciÊnienia
w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po zamianie przednich i tylnych
kó∏ miejscami, gdy ko∏a mia∏y
ró˝ne ciÊnienie w ogumieniu.
Gdy zostanie zmieniony rozmiar
opony.
Gdy ciÊnienie w ogumieniu zosta∏o
zmienione, np. w celu przystoso-
wania do innej pr´dkoÊci podró˝-
nej lub obcià˝enia samochodu itd.
Po wymianie zarejestrowanych
zestawów kó∏ (np. letnich i zimo-
wych).
Podczas kalibracji uk∏adu aktualne
ciÊnienie w ogumieniu zostaje za-
pami´tane jako wzorcowe.
Sposób post´powania pod-
czas kalibracji uk∏adu monito-
rowania ciÊnienia w ogumieniu
1Zaparkowaç samochód w bez-
piecznym miejscu, wy∏àcznik
zap∏onu/przycisk rozruchu prze-
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie367
6
UWAGA
Naprawa bàdê wymiana opon,
kó∏, zaworów z czujnikami ciÊnie-
nia i przekaênikami sygna∏u
oraz os∏on na zawory opony
Wymian´ obr´czy kó∏, opon lub za-
worów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u nale˝y zlecaç
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu
warsztatowi, poniewa˝ przy tej
czynnoÊci istnieje ryzyko uszkodze-
nia zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Nale˝y zawsze stosowaç os∏ony na
zawory opony. W przeciwnym razie
do zaworu opony mo˝e dostaç si´
woda lub zanieczyszczenia, które
mogà spowodowaç jego uszkodze-
nie, korozj´ lub doprowadziç do
spadku ciÊnienia powietrza w ogu-
mieniu.
Do wymiany os∏on na zawory opony
nale˝y stosowaç os∏ony o w∏aÊci-
wym rozmiarze. Niew∏aÊciwa os∏ona
mo˝e si´ zablokowaç.
Aby uniknàç uszkodzenia zawo-
rów z czujnikami ciÊnienia
i przekaênikami sygna∏u
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajàce-
go mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem. Po u˝yciu Êrodka uszczelniajàce-
go nale˝y podczas wymiany opony
pami´taç o wymianie zaworu z czujni-
kiem ciÊnienia i przekaênikiem sygna∏u.
(
S. 366)
Kalibracja uk∏adu monitoro-
wania ciÊnienia w ogumieniu
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 367

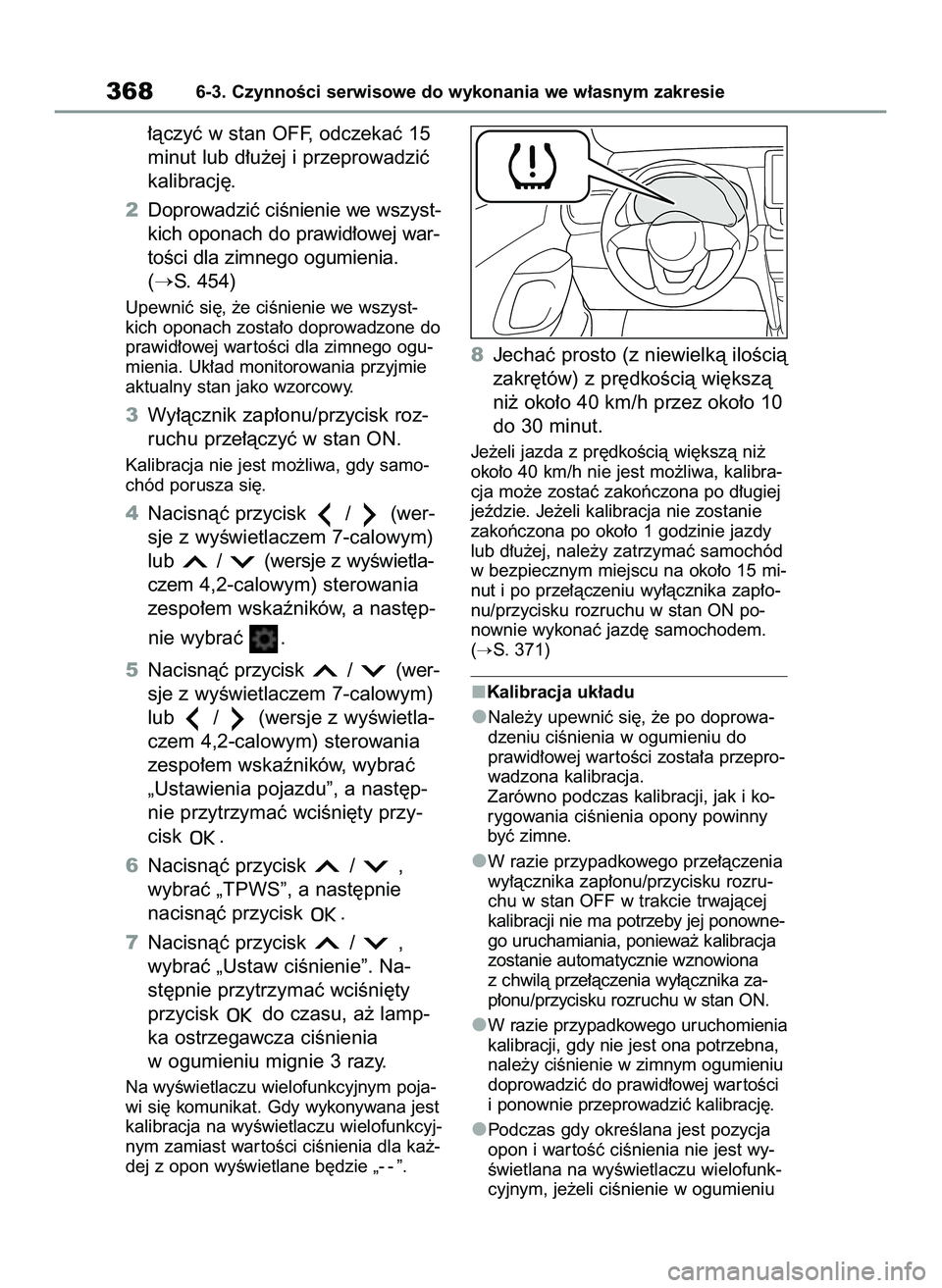

∏àczyç w stan OFF, odczekaç 15
minut lub d∏u˝ej i przeprowadziç
kalibracj´.
2Doprowadziç ciÊnienie we wszyst-
kich oponach do prawid∏owej war-
toÊci dla zimnego ogumienia.
(
S. 454)
Upewniç si´, ˝e ciÊnienie we wszyst-
kich oponach zosta∏o doprowadzone do
prawid∏owej war toÊci dla zimnego ogu-
mienia. Uk∏ad monitorowania przyjmie
aktualny stan jako wzorcowy.
3Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan ON.
Kalibracja nie jest mo˝liwa, gdy samo-
chód porusza si´.
4Nacisnàç przycisk / (wer-
sje z wyÊwietlaczem 7-calowym)
lub / (wersje z wyÊwietla-
czem 4,2-calowym) sterowania
zespo∏em wskaêników, a nast´p-
nie wybraç .
5Nacisnàç przycisk / (wer-
sje z wyÊwietlaczem 7-calowym)
lub / (wersje z wyÊwietla-
czem 4,2-calowym) sterowania
zespo∏em wskaêników, wybraç
„Ustawienia pojazdu”, a nast´p-
nie przytrzymaç wciÊni´ty przy-
cisk .
6Nacisnàç przycisk / ,
wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
7Nacisnàç przycisk / ,
wybraç „Ustaw ciÊnienie”. Na-
st´pnie przytrzymaç wciÊni´ty
przycisk do czasu, a˝ lamp-
ka ostrzegawcza ciÊnienia
w ogumieniu mignie 3 razy.
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat. Gdy wykonywana jest
kalibracja na wyÊwietlaczu wielofunkcyj-
nym zamiast war toÊci ciÊnienia dla ka˝-
dej z opon wyÊwietlane b´dzie „- - ”.
8Jechaç prosto (z niewielkà iloÊcià
zakr´tów) z pr´dkoÊcià wi´kszà
ni˝ oko∏o 40 km/h przez oko∏o 10
do 30 minut.
Je˝eli jazda z pr´dkoÊcià wi´kszà ni˝
oko∏o 40 km/h nie jest mo˝liwa, kalibra-
cja mo˝e zostaç zakoƒczona po d∏ugiej
jeêdzie. Je˝eli kalibracja nie zostanie
zakoƒczona po oko∏o 1 godzinie jazdy
lub d∏u˝ej, nale˝y zatrzymaç samochód
w bezpiecznym miejscu na oko∏o 15 mi-
nut i po prze∏àczeniu wy∏àcznika zap∏o-
nu/przycisku rozruchu w stan ON po-
nownie wykonaç jazd´ samochodem.
(
S. 371)
Kalibracja uk∏adu
Nale˝y upewniç si´, ˝e po doprowa-
dzeniu ciÊnienia w ogumieniu do
prawid∏owej war toÊci zosta∏a przepro-
wadzona kalibracja.
Zarówno podczas kalibracji, jak i ko-
rygowania ciÊnienia opony powinny
byç zimne.
W razie przypadkowego prze∏àczenia
wy∏àcznika zap∏onu/przycisku rozru-
chu w stan OFF w trakcie trwajàcej
kalibracji nie ma potrzeby jej ponowne-
go uruchamiania, poniewa˝ kalibracja
zostanie automatycznie wznowiona
z chwilà prze∏àczenia wy∏àcznika za-
p∏onu/przycisku rozruchu w stan ON.
W razie przypadkowego uruchomienia
kalibracji, gdy nie jest ona potrzebna,
nale˝y ciÊnienie w zimnym ogumieniu
doprowadziç do prawid∏owej war toÊci
i ponownie przeprowadziç kalibracj´.
Podczas gdy okreÊlana jest pozycja
opon i war toÊç ciÊnienia nie jest wy-
Êwietlana na wyÊwietlaczu wielofunk-
cyjnym, je˝eli ciÊnienie w ogumieniu
3686-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 368
