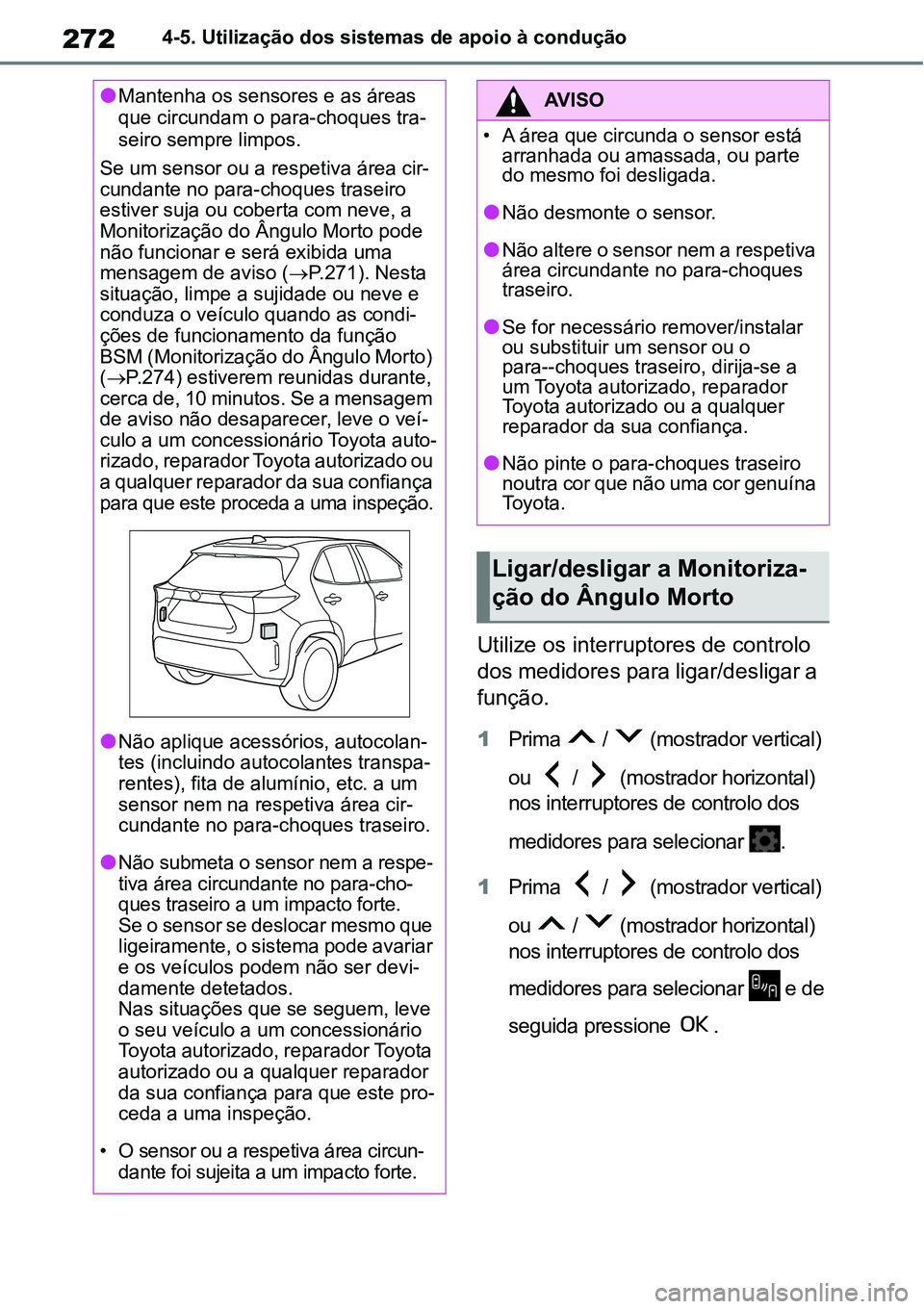

2724-5. Utilização dos sistemas de apoio à condução
Utilize os interruptores de controlo
dos medidores para ligar/desligar a
função.
1Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar .
1Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar e de
seguida pressione . 
Mantenha os sensores e as áreas
que circundam o para-choques tra-
seiro sempre limpos.
Se um sensor ou a respetiva área cir-
cundante no para-choques traseiro
estiver suja ou coberta com neve, a
Monitorização do Ângulo Morto pode
não funcionar e será exibida uma
mensagem de aviso (P.271). Nesta
situação, limpe a sujidade ou neve e
conduza o veículo quando as condi-
ções de funcionamento da função
BSM (Monitorização do Ângulo Morto)
(P.274) estiverem reunidas durante,
cerca de, 10 minutos. Se a mensagem
de aviso não desaparecer, leve o veí-
culo a um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou
a qualquer reparador da sua confiança
para que este proceda a uma inspeção.
Não aplique acessórios, autocolan-
tes (incluindo autocolantes transpa-
rentes), fita de alumínio, etc. a um
sensor nem na respetiva área cir-
cundante no para-choques traseiro.
Não submeta o sensor nem a respe-
tiva área circundante no para-cho-
ques traseiro a um impacto forte.
Se o sensor se deslocar mesmo que
ligeiramente, o sistema pode avariar
e os veículos podem não ser devi-
damente detetados.
Nas situações que se seguem, leve
o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma inspeção.
• O sensor ou a respetiva área circun-
dante foi sujeita a um impacto forte.
AV I S O
• A área que circunda o sensor está
arranhada ou amassada, ou parte
do mesmo foi desligada.
Não desmonte o sensor.
Não altere o sensor nem a respetiva
área circundante no para-choques
traseiro.
Se for necessário remover/instalar
ou substituir um sensor ou o
para--choques traseiro, dirija-se a
um Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança.
Não pinte o para-choques traseiro
noutra cor que não uma cor genuína
Toyota.
Ligar/desligar a Monitoriza-
ção do Ângulo Morto

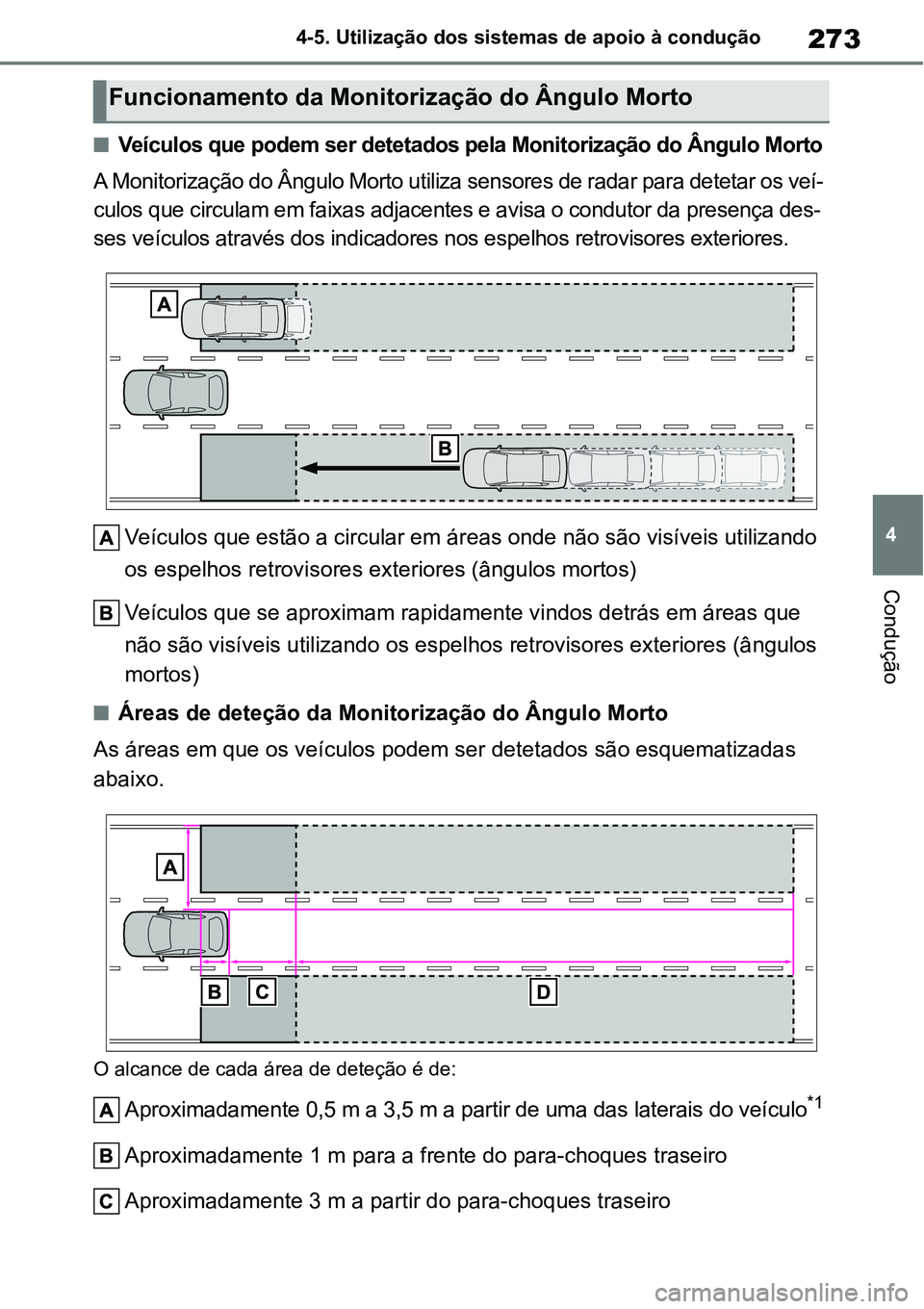

273
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Veículos que podem ser detetados pela Monitorização do Ângulo Morto
A Monitorização do Ângulo Morto utiliza sensores de radar para detetar os veí-
culos que circulam em faixas adjacentes e avisa o condutor da presença des-
ses veículos através dos indicadores nos espelhos retrovisores exteriores.
Veículos que estão a circular em áreas onde não são visíveis utilizando
os espelhos retrovisores exteriores (ângulos mortos)
Veículos que se aproximam rapidamente vindos detrás em áreas que
não são visíveis utilizando os espelhos retrovisores exteriores (ângulos
mortos)
Áreas de deteção da Monitorização do Ângulo Morto
As áreas em que os veículos podem ser detetados são esquematizadas
abaixo.
O alcance de cada área de deteção é de:
Aproximadamente 0,5 m a 3,5 m a partir de uma das laterais do veículo*1
Aproximadamente 1 m para a frente do para-choques traseiro
Aproximadamente 3 m a partir do para-choques traseiro
Funcionamento da Monitorização do Ângulo Morto

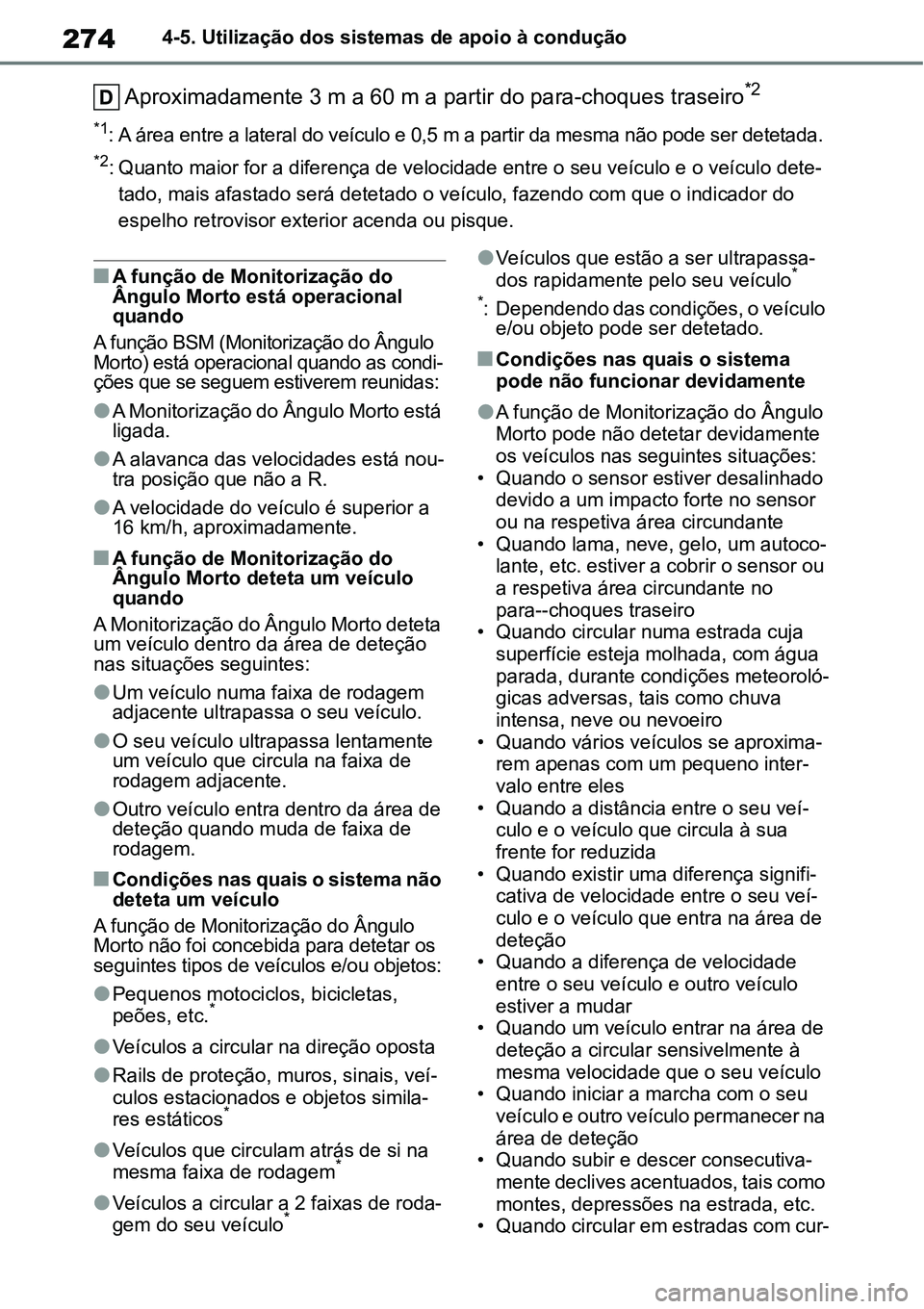

2744-5. Utilização dos sistemas de apoio à condução
Aproximadamente 3 m a 60 m a partir do para-choques traseiro*2
*1: A área entre a lateral do veículo e 0,5 m a partir da mesma não pode ser detetada.
*2: Quanto maior for a diferença de velocidade entre o seu veículo e o veículo dete-
tado, mais afastado será detetado o veículo, fazendo com que o indicador do
espelho retrovisor exterior acenda ou pisque.
A função de Monitorização do
Ângulo Morto está operacional
quando
A função BSM (Monitorização do Ângulo
Morto) está operacional quando as condi-
ções que se seguem estiverem reunidas:
A Monitorização do Ângulo Morto está
ligada.
A alavanca das velocidades está nou-
tra posição que não a R.
A velocidade do veículo é superior a
16 km/h, aproximadamente.
A função de Monitorização do
Ângulo Morto deteta um veículo
quando
A Monitorização do Ângulo Morto deteta
um veículo dentro da área de deteção
nas situações seguintes:
Um veículo numa faixa de rodagem
adjacente ultrapassa o seu veículo.
O seu veículo ultrapassa lentamente
um veículo que circula na faixa de
rodagem adjacente.
Outro veículo entra dentro da área de
deteção quando muda de faixa de
rodagem.
Condições nas quais o sistema não
deteta um veículo
A função de Monitorização do Ângulo
Morto não foi concebida para detetar os
seguintes tipos de veículos e/ou objetos:
Pequenos motociclos, bicicletas,
peões, etc.*
Veículos a circular na direção oposta
Rails de proteção, muros, sinais, veí-
culos estacionados e objetos simila-
res estáticos
*
Veículos que circulam atrás de si na
mesma faixa de rodagem*
Veículos a circular a 2 faixas de roda-
gem do seu veículo*
Veículos que estão a ser ultrapassa-
dos rapidamente pelo seu veículo*
*
: Dependendo das condições, o veículo
e/ou objeto pode ser detetado.
Condições nas quais o sistema
pode não funcionar devidamente
A função de Monitorização do Ângulo
Morto pode não detetar devidamente
os veículos nas seguintes situações:
• Quando o sensor estiver desalinhado
devido a um impacto forte no sensor
ou na respetiva área circundante
• Quando lama, neve, gelo, um autoco-
lante, etc. estiver a cobrir o sensor ou
a respetiva área circundante no
para--choques traseiro
• Quando circular numa estrada cuja
superfície esteja molhada, com água
parada, durante condições meteoroló-
gicas adversas, tais como chuva
intensa, neve ou nevoeiro
• Quando vários veículos se aproxima-
rem apenas com um pequeno inter-
valo entre eles
• Quando a distância entre o seu veí-
culo e o veículo que circula à sua
frente for reduzida
• Quando existir uma diferença signifi-
cativa de velocidade entre o seu veí-
culo e o veículo que entra na área de
deteção
• Quando a diferença de velocidade
entre o seu veículo e outro veículo
estiver a mudar
• Quando um veículo entrar na área de
deteção a circular sensivelmente à
mesma velocidade que o seu veículo
• Quando iniciar a marcha com o seu
veículo e outro veículo permanecer na
área de deteção
• Quando subir e descer consecutiva-
mente declives acentuados, tais como
montes, depressões na estrada, etc.
• Quando circular em estradas com cur-

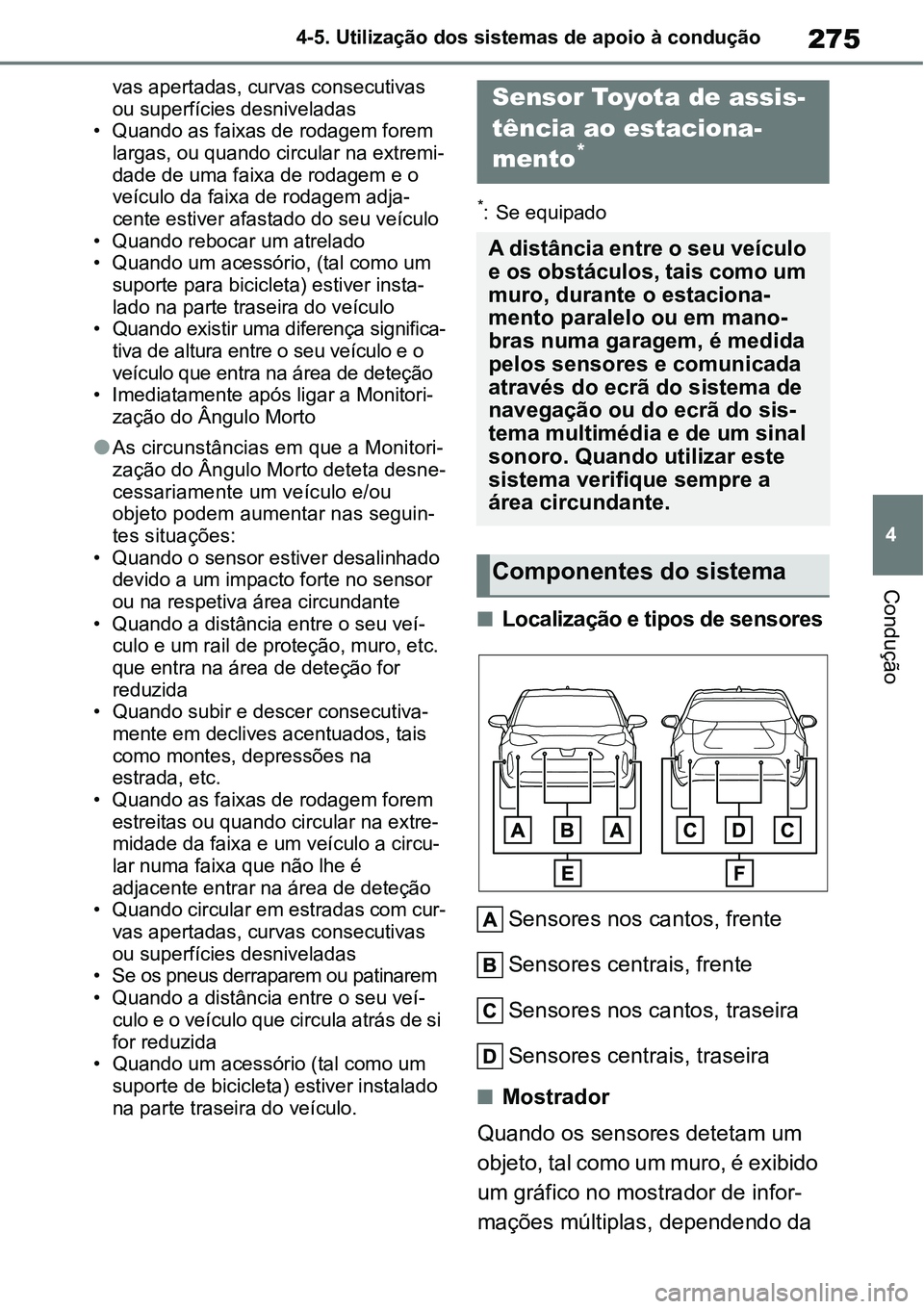

275
4 4-5. Utilização dos sistemas de apoio à condução
Condução
vas apertadas, curvas consecutivas
ou superfícies desniveladas
• Quando as faixas de rodagem forem
largas, ou quando circular na extremi-
dade de uma faixa de rodagem e o
veículo da faixa de rodagem adja-
cente estiver afastado do seu veículo
• Quando rebocar um atrelado
• Quando um acessório, (tal como um
suporte para bicicleta) estiver insta-
lado na parte traseira do veículo
• Quando existir uma diferença significa-
tiva de altura entre o seu veículo e o
veículo que entra na área de deteção
• Imediatamente após ligar a Monitori-
zação do Ângulo Morto
As circunstâncias em que a Monitori-
zação do Ângulo Morto deteta desne-
cessariamente um veículo e/ou
objeto podem aumentar nas seguin-
tes situações:
• Quando o sensor estiver desalinhado
devido a um impacto forte no sensor
ou na respetiva área circundante
• Quando a distância entre o seu veí-
culo e um rail de proteção, muro, etc.
que entra na área de deteção for
reduzida
• Quando subir e descer consecutiva-
mente em declives acentuados, tais
como montes, depressões na
estrada, etc.
• Quando as faixas de rodagem forem
estreitas ou quando circular na extre-
midade da faixa e um veículo a circu-
lar numa faixa que não lhe é
adjacente entrar na área de deteção
• Quando circular em estradas com cur-
vas apertadas, curvas consecutivas
ou superfícies desniveladas
• Se os pneus derraparem ou patinarem
• Quando a distância entre o seu veí-
culo e o veículo que circula atrás de si
for reduzida
• Quando um acessório (tal como um
suporte de bicicleta) estiver instalado
na parte traseira do veículo.
*: Se equipado
Localização e tipos de sensores
Sensores nos cantos, frente
Sensores centrais, frente
Sensores nos cantos, traseira
Sensores centrais, traseira
Mostrador
Quando os sensores detetam um
objeto, tal como um muro, é exibido
um gráfico no mostrador de infor-
mações múltiplas, dependendo da
Sensor Toyota de assis-
tência ao estaciona-
mento
*
A distância entre o seu veículo
e os obstáculos, tais como um
muro, durante o estaciona-
mento paralelo ou em mano-
bras numa garagem, é medida
pelos sensores e comunicada
através do ecrã do sistema de
navegação ou do ecrã do sis-
tema multimédia e de um sinal
sonoro. Quando utilizar este
sistema verifique sempre a
área circundante.
Componentes do sistema

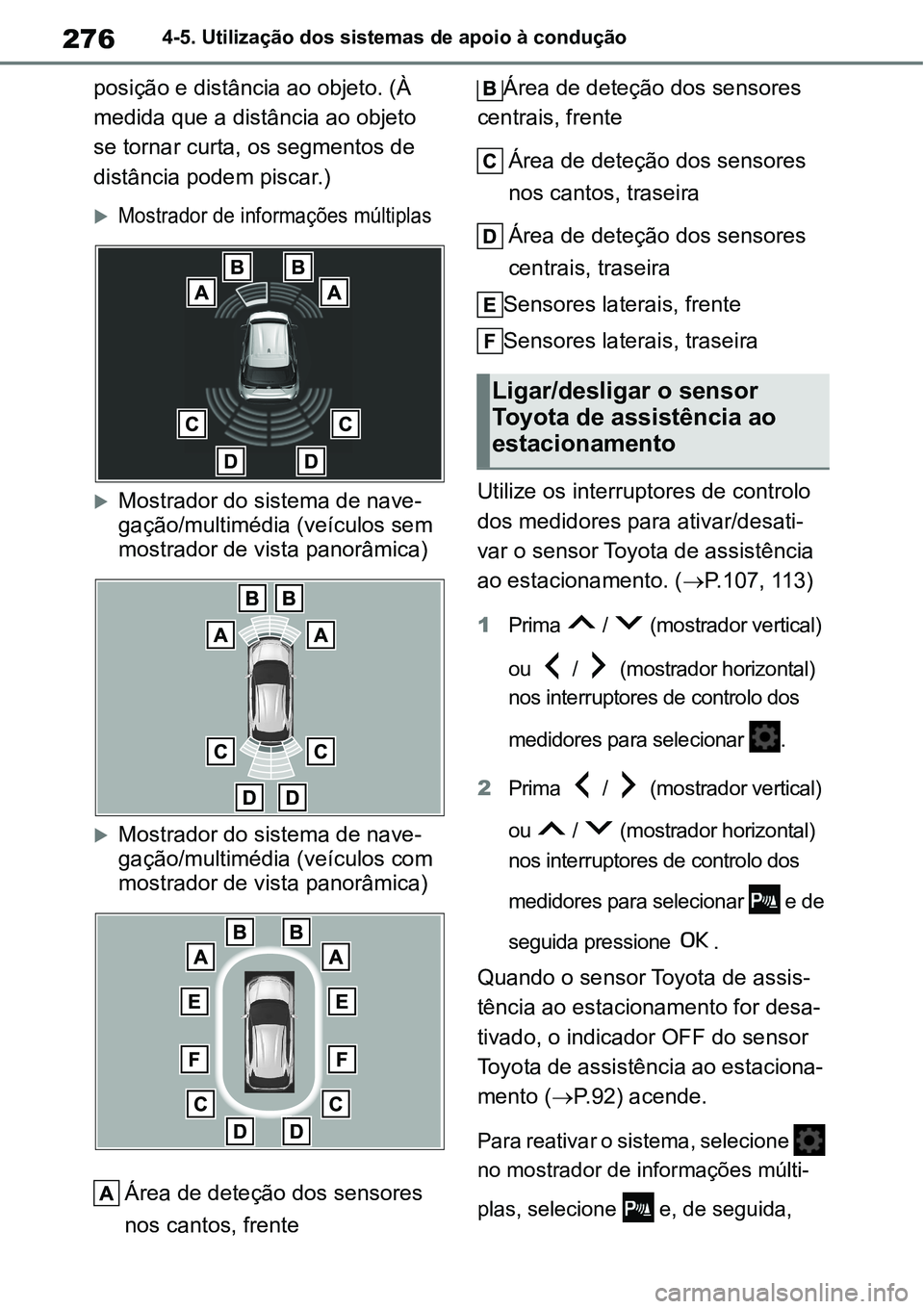

2764-5. Utilização dos sistemas de apoio à condução
posição e distância ao objeto. (À
medida que a distância ao objeto
se tornar curta, os segmentos de
distância podem piscar.)
Mostrador de informações múltiplas
Mostrador do sistema de nave-
gação/multimédia (veículos sem
mostrador de vista panorâmica)
Mostrador do sistema de nave-
gação/multimédia (veículos com
mostrador de vista panorâmica)
Área de deteção dos sensores
nos cantos, frenteÁrea de deteção dos sensores
centrais, frente
Área de deteção dos sensores
nos cantos, traseira
Área de deteção dos sensores
centrais, traseira
Sensores laterais, frente
Sensores laterais, traseira
Utilize os interruptores de controlo
dos medidores para ativar/desati-
var o sensor Toyota de assistência
ao estacionamento. (P.107, 113)
1Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar .
2Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar e de
seguida pressione .
Quando o sensor Toyota de assis-
tência ao estacionamento for desa-
tivado, o indicador OFF do sensor
Toyota de assistência ao estaciona-
mento (P.92) acende.
Para reativar o sistema, selecione
no mostrador de informações múlti-
plas, selecione e, de seguida,
Ligar/desligar o sensor
Toyota de assistência ao
estacionamento

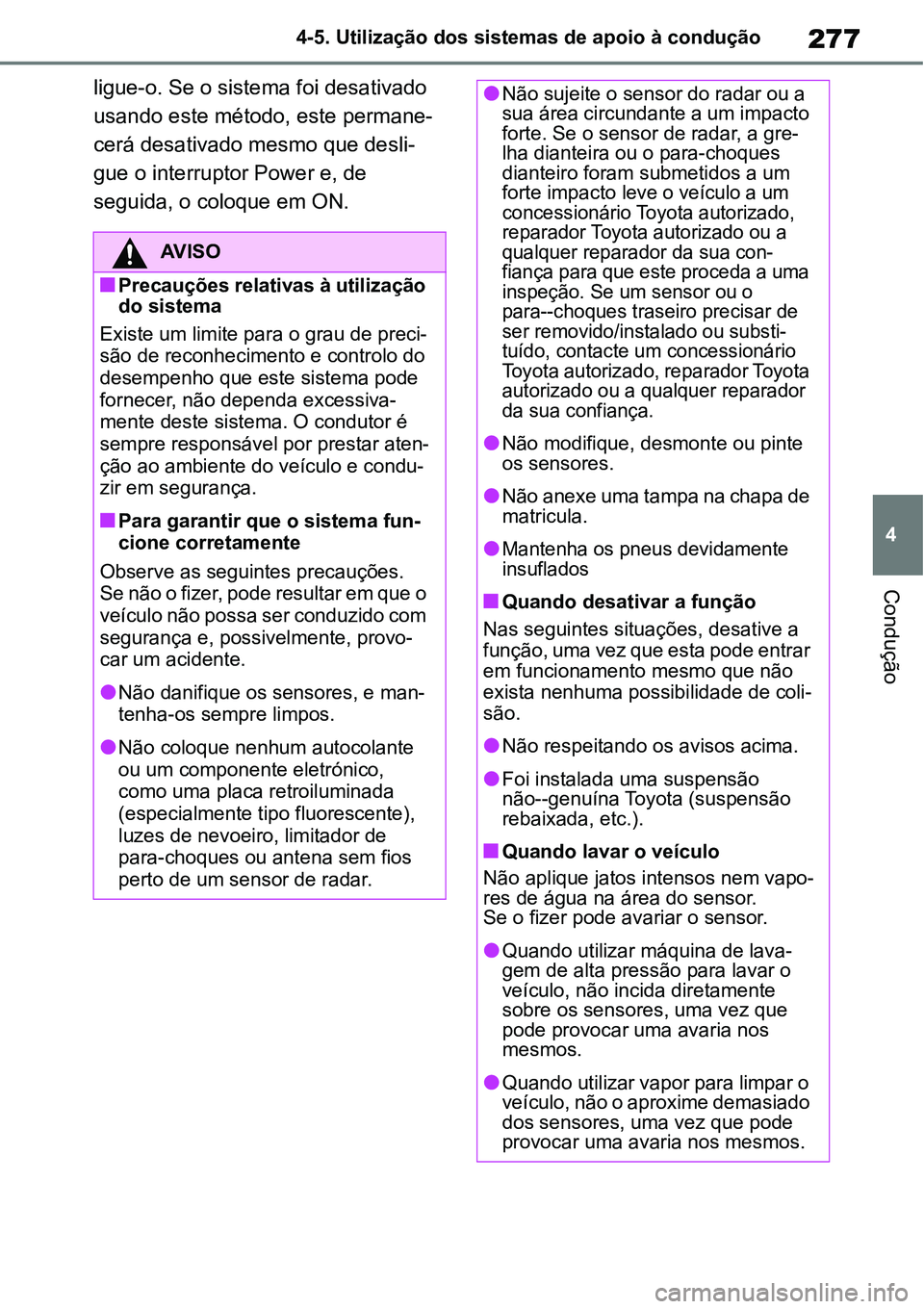

277
4 4-5. Utilização dos sistemas de apoio à condução
Condução
ligue-o. Se o sistema foi desativado
usando este método, este permane-
cerá desativado mesmo que desli-
gue o interruptor Power e, de
seguida, o coloque em ON.
AV I S O
Precauções relativas à utilização
do sistema
Existe um limite para o grau de preci-
são de reconhecimento e controlo do
desempenho que este sistema pode
fornecer, não dependa excessiva-
mente deste sistema. O condutor é
sempre responsável por prestar aten-
ção ao ambiente do veículo e condu-
zir em segurança.
Para garantir que o sistema fun-
cione corretamente
Observe as seguintes precauções.
Se não o fizer, pode resultar em que o
veículo não possa ser conduzido com
segurança e, possivelmente, provo-
car um acidente.
Não danifique os sensores, e man-
tenha-os sempre limpos.
Não coloque nenhum autocolante
ou um componente eletrónico,
como uma placa retroiluminada
(especialmente tipo fluorescente),
luzes de nevoeiro, limitador de
para-choques ou antena sem fios
perto de um sensor de radar.
Não sujeite o sensor do radar ou a
sua área circundante a um impacto
forte. Se o sensor de radar, a gre-
lha dianteira ou o para-choques
dianteiro foram submetidos a um
forte impacto
leve o veículo a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua con-
fiança para que este proceda a uma
inspeção. Se um sensor ou o
para--choques traseiro precisar de
ser removido/instalado ou substi-
tuído, contacte um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.
Não modifique, desmonte ou pinte
os sensores.
Não anexe uma tampa na chapa de
matricula.
Mantenha os pneus devidamente
insuflados
Quando desativar a função
Nas seguintes situações, desative a
função, uma vez que esta pode entrar
em funcionamento mesmo que não
exista nenhuma possibilidade de coli-
são.
Não respeitando os avisos acima.
Foi instalada uma suspensão
não--genuína Toyota (suspensão
rebaixada, etc.).
Quando lavar o veículo
Não aplique jatos intensos nem vapo-
res de água na área do sensor.
Se o fizer pode avariar o sensor.
Quando utilizar máquina de lava-
gem de alta pressão para lavar o
veículo, não incida diretamente
sobre os sensores, uma vez que
pode provocar uma avaria nos
mesmos.
Quando utilizar vapor para limpar o
veículo, não o aproxime demasiado
dos sensores, uma vez que pode
provocar uma avaria nos mesmos.

2784-5. Utilização dos sistemas de apoio à condução

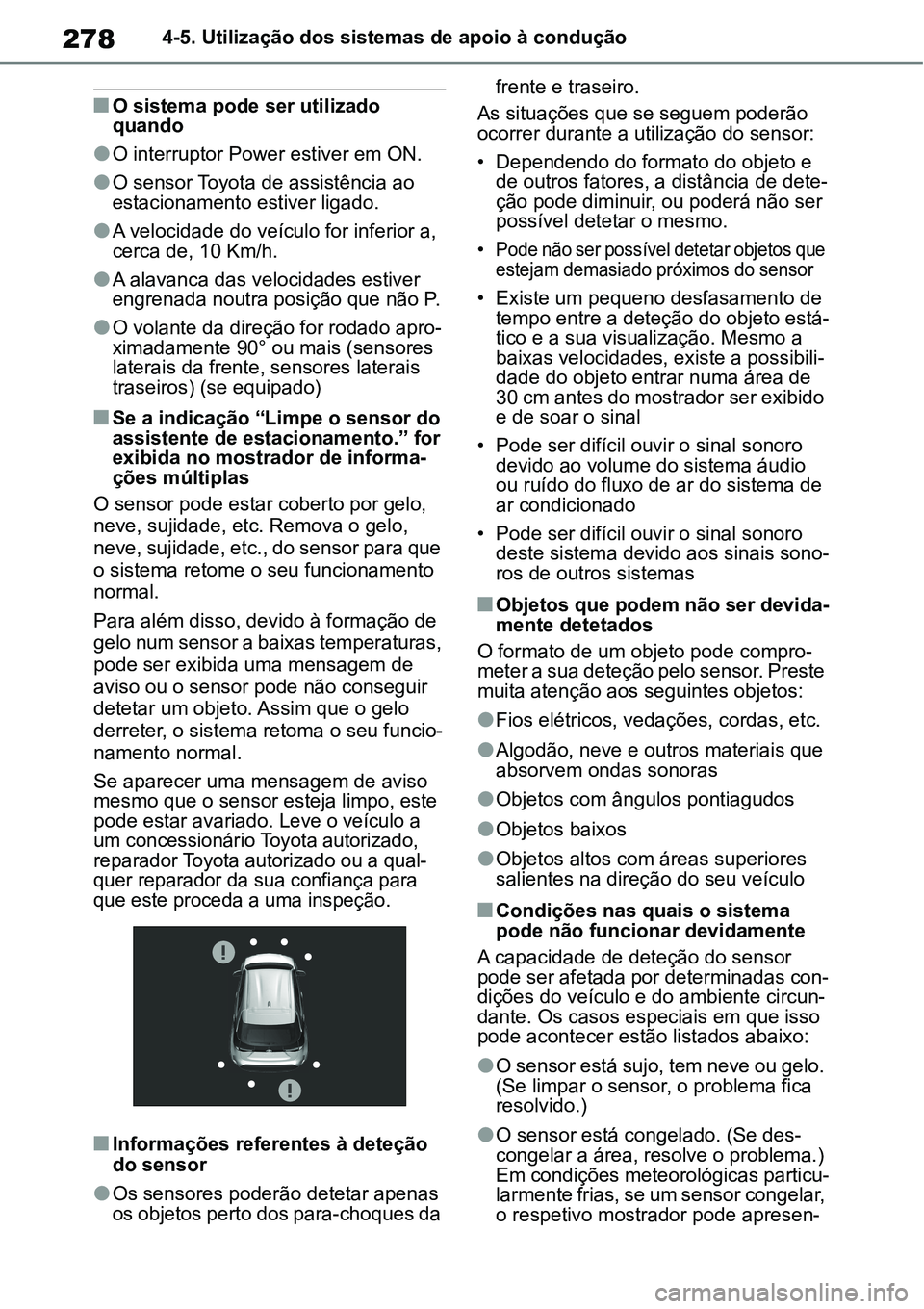

O sistema pode ser utilizado
quando
O interruptor Power estiver em ON.
O sensor Toyota de assistência ao
estacionamento estiver ligado.
A velocidade do veículo for inferior a,
cerca de, 10 Km/h.
A alavanca das velocidades estiver
engrenada noutra posição que não P.
O volante da direção for rodado apro-
ximadamente 90° ou mais (sensores
laterais da frente, sensores laterais
traseiros) (se equipado)
Se a indicação “Limpe o sensor do
assistente de estacionamento.” for
exibida no mostrador de informa-
ções múltiplas
O sensor pode estar coberto por gelo,
neve, sujidade, etc. Remova o gelo,
neve, sujidade, etc., do sensor para que
o sistema retome o seu funcionamento
normal.
Para além disso, devido à formação de
gelo num sensor a baixas temperaturas,
pode ser exibida uma mensagem de
aviso ou o sensor pode não conseguir
detetar um objeto. Assim que o gelo
derreter, o sistema retoma o seu funcio-
namento normal.
Se aparecer uma mensagem de aviso
mesmo que o sensor esteja limpo, este
pode estar avariado.
Leve o veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para
que este proceda a uma inspeção
.
Informações referentes à deteção
do sensor
Os sensores poderão detetar apenas
os objetos perto dos para-choques da
frente e traseiro.
As situações que se seguem poderão
ocorrer durante a utilização do sensor:
• Dependendo do formato do objeto e
de outros fatores, a distância de dete-
ção pode diminuir, ou poderá não ser
possível detetar o mesmo.
•
Pode não ser possível detetar objetos que
estejam demasiado próximos do sensor
• Existe um pequeno desfasamento de
tempo entre a deteção do objeto está-
tico e a sua visualização. Mesmo a
baixas velocidades, existe a possibili-
dade do objeto entrar numa área de
30 cm antes do mostrador ser exibido
e de soar o sinal
• Pode ser difícil ouvir o sinal sonoro
devido ao volume do sistema áudio
ou ruído do fluxo de ar do sistema de
ar condicionado
• Pode ser difícil ouvir o sinal sonoro
deste sistema devido aos sinais sono-
ros de outros sistemas
Objetos que podem não ser devida-
mente detetados
O formato de um objeto pode compro-
meter a sua deteção pelo sensor. Preste
muita atenção aos seguintes objetos:
Fios elétricos, vedações, cordas, etc.
Algodão, neve e outros materiais que
absorvem ondas sonoras
Objetos com ângulos pontiagudos
Objetos baixos
Objetos altos com áreas superiores
salientes na direção do seu veículo
Condições nas quais o sistema
pode não funcionar devidamente
A capacidade de deteção do sensor
pode ser afetada por determinadas con-
dições do veículo e do ambiente circun-
dante. Os casos especiais em que isso
pode acontecer estão listados abaixo:
O sensor está sujo, tem neve ou gelo.
(Se limpar o sensor, o problema fica
resolvido.)
O sensor está congelado. (Se des-
congelar a área, resolve o problema.)
Em condições meteorológicas particu-
larmente frias, se um sensor congelar,
o respetivo mostrador pode apresen-

279
4 4-5. Utilização dos sistemas de apoio à condução
Condução

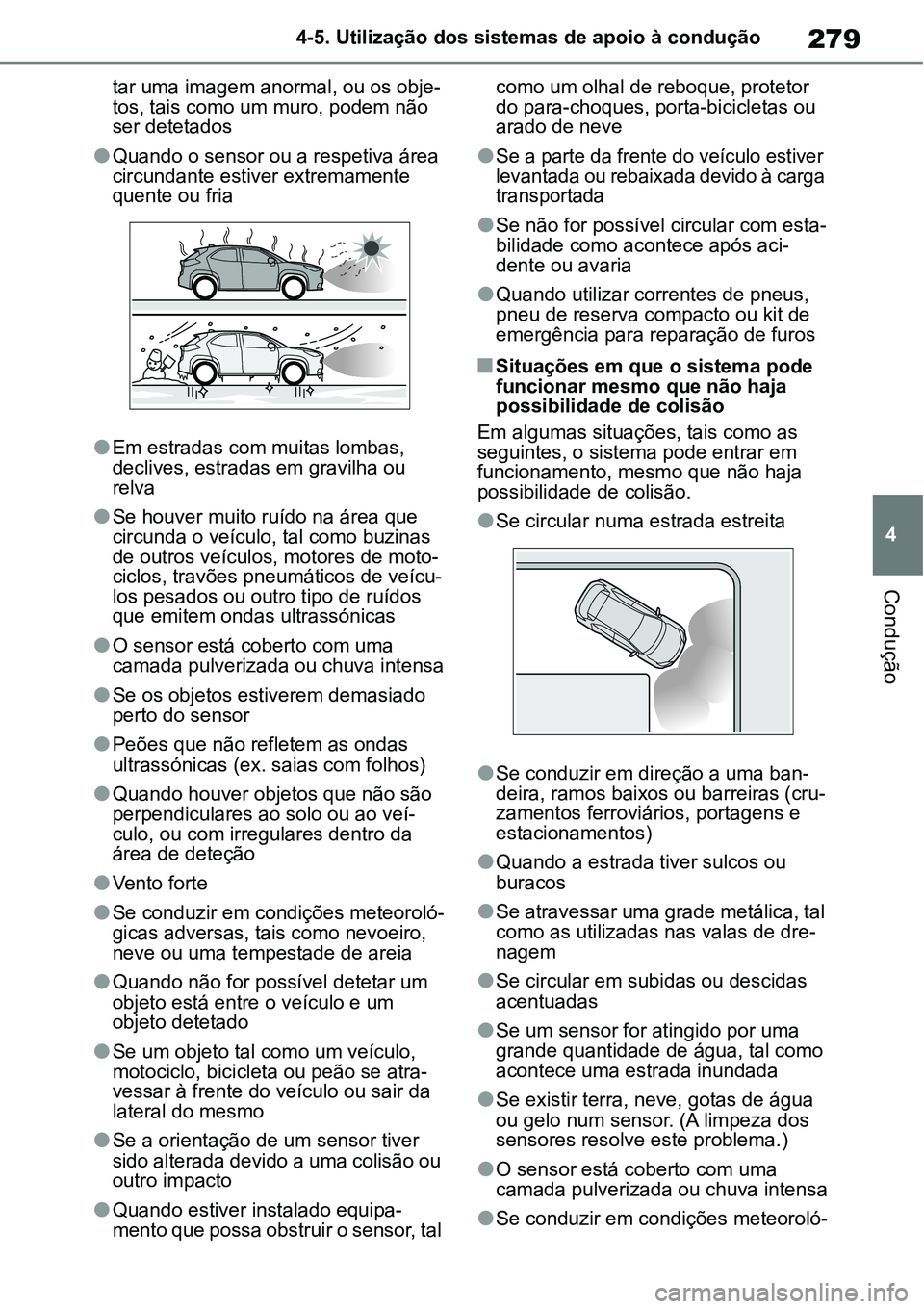

tar uma imagem anormal, ou os obje-
tos, tais como um muro, podem não
ser detetados
Quando o sensor ou a respetiva área
circundante estiver extremamente
quente ou fria
Em estradas com muitas lombas,
declives, estradas em gravilha ou
relva
Se houver muito ruído na área que
circunda o veículo, tal como buzinas
de outros veículos, motores de moto-
ciclos, travões pneumáticos de veícu-
los pesados ou outro tipo de ruídos
que emitem ondas ultrassónicas
O sensor está coberto com uma
camada pulverizada ou chuva intensa
Se os objetos estiverem demasiado
perto do sensor
Peões que não refletem as ondas
ultrassónicas (ex. saias com folhos)
Quando houver objetos que não são
perpendiculares ao solo ou ao veí-
culo, ou com irregulares dentro da
área de deteção
Vento forte
Se conduzir em condições meteoroló-
gicas adversas, tais como nevoeiro,
neve ou uma tempestade de areia
Quando não for possível detetar um
objeto está entre o veículo e um
objeto detetado
Se um objeto tal como um veículo,
motociclo, bicicleta ou peão se atra-
vessar à frente do veículo ou sair da
lateral do mesmo
Se a orientação de um sensor tiver
sido alterada devido a uma colisão ou
outro impacto
Quando estiver instalado equipa-
mento que possa obstruir o sensor, tal
como um olhal de reboque, protetor
do para-choques, porta-bicicletas ou
arado de neve
Se a parte da frente do veículo estiver
levantada ou rebaixada devido à carga
transportada
Se não for possível circular com esta-
bilidade como acontece após aci-
dente ou avaria
Quando utilizar correntes de pneus,
pneu de reserva compacto ou kit de
emergência para reparação de furos
Situações em que o sistema pode
funcionar mesmo que não haja
possibilidade de colisão
Em algumas situações, tais como as
seguintes, o sistema pode entrar em
funcionamento, mesmo que não haja
possibilidade de colisão.
Se circular numa estrada estreita
Se conduzir em direção a uma ban-
deira, ramos baixos ou barreiras (cru-
zamentos ferroviários, portagens e
estacionamentos)
Quando a estrada tiver sulcos ou
buracos
Se atravessar uma grade metálica, tal
como as utilizadas nas valas de dre-
nagem
Se circular em subidas ou descidas
acentuadas
Se um sensor for atingido por uma
grande quantidade de água, tal como
acontece uma estrada inundada
Se existir terra, neve, gotas de água
ou gelo num sensor. (A limpeza dos
sensores resolve este problema.)
O sensor está coberto com uma
camada pulverizada ou chuva intensa
Se conduzir em condições meteoroló-

2804-5. Utilização dos sistemas de apoio à condução

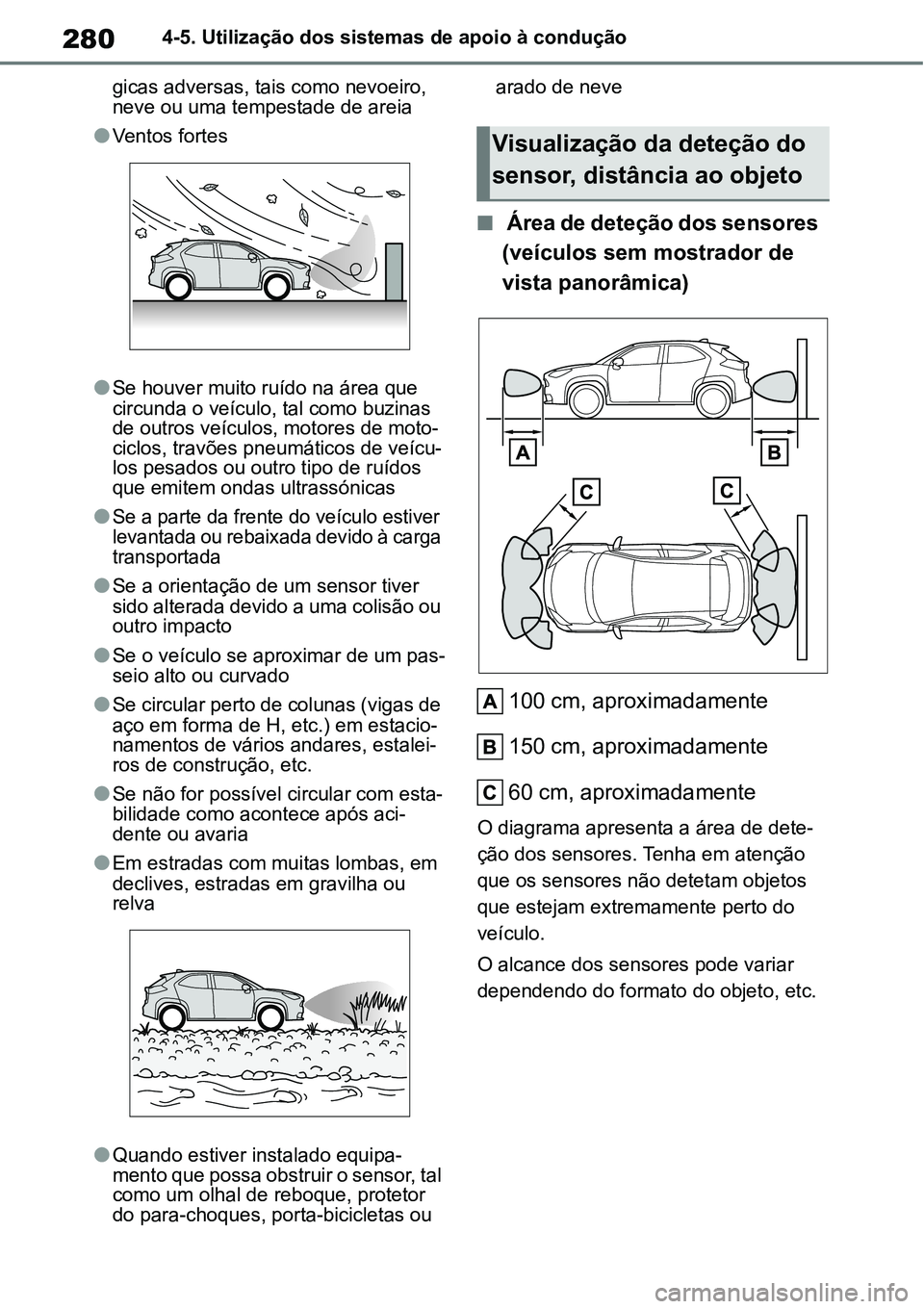

gicas adversas, tais como nevoeiro,
neve ou uma tempestade de areia
Ventos fortes
Se houver muito ruído na área que
circunda o veículo, tal como buzinas
de outros veículos, motores de moto-
ciclos, travões pneumáticos de veícu-
los pesados ou outro tipo de ruídos
que emitem ondas ultrassónicas
Se a parte da frente do veículo estiver
levantada ou rebaixada devido à carga
transportada
Se a orientação de um sensor tiver
sido alterada devido a uma colisão ou
outro impacto
Se o veículo se aproximar de um pas-
seio alto ou curvado
Se circular perto de colunas (vigas de
aço em forma de H, etc.) em estacio-
namentos de vários andares, estalei-
ros de construção, etc.
Se não for possível circular com esta-
bilidade como acontece após aci-
dente ou avaria
Em estradas com muitas lombas, em
declives, estradas em gravilha ou
relva
Quando estiver instalado equipa-
mento que possa obstruir o sensor, tal
como um olhal de reboque, protetor
do para-choques, porta-bicicletas ou
arado de neve
 Área de deteção dos sensores
(veículos sem mostrador de
vista panorâmica)
100 cm, aproximadamente
150 cm, aproximadamente
60 cm, aproximadamente
O diagrama apresenta a área de dete-
ção dos sensores. Tenha em atenção
que os sensores não detetam objetos
que estejam extremamente perto do
veículo.
O alcance dos sensores pode variar
dependendo do formato do objeto, etc.
Visualização da deteção do
sensor, distância ao objeto

281
4 4-5. Utilização dos sistemas de apoio à condução
Condução

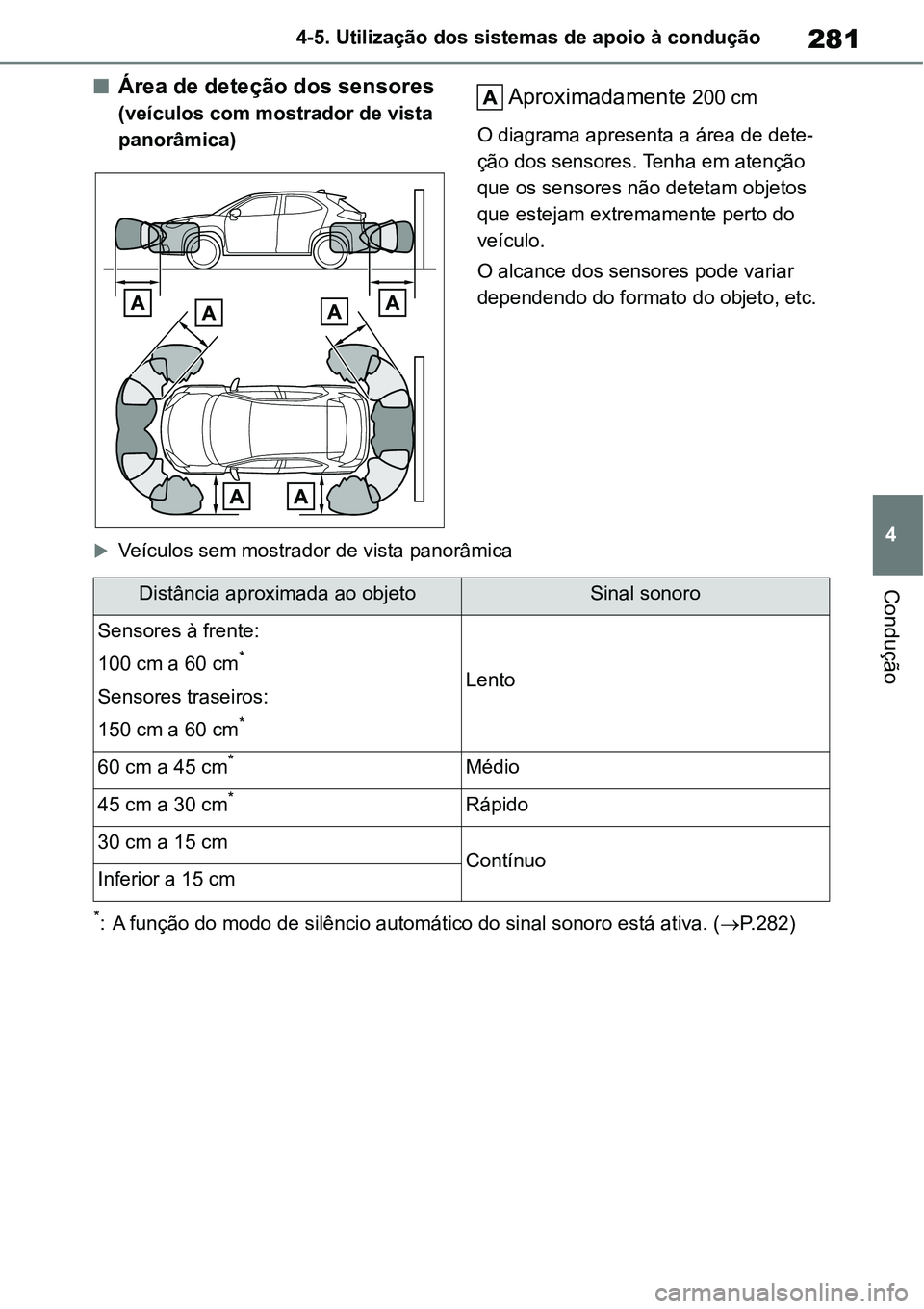

Área de deteção dos sensores
(veículos com mostrador de vista
panorâmica)Aproximadamente 200 cm
O diagrama apresenta a área de dete-
ção dos sensores. Tenha em atenção
que os sensores não detetam objetos
que estejam extremamente perto do
veículo.
O alcance dos sensores pode variar
dependendo do formato do objeto, etc.
Veículos sem mostrador de vista panorâmica
*: A função do modo de silêncio automático do sinal sonoro está ativa. (P.282)
Distância aproximada ao objetoSinal sonoro
Sensores à frente:
100 cm a 60 cm
*
Sensores traseiros:
150 cm a 60 cm
*
Lento
60 cm a 45 cm*Médio
45 cm a 30 cm*Rápido
30 cm a 15 cmContínuoInferior a 15 cm
