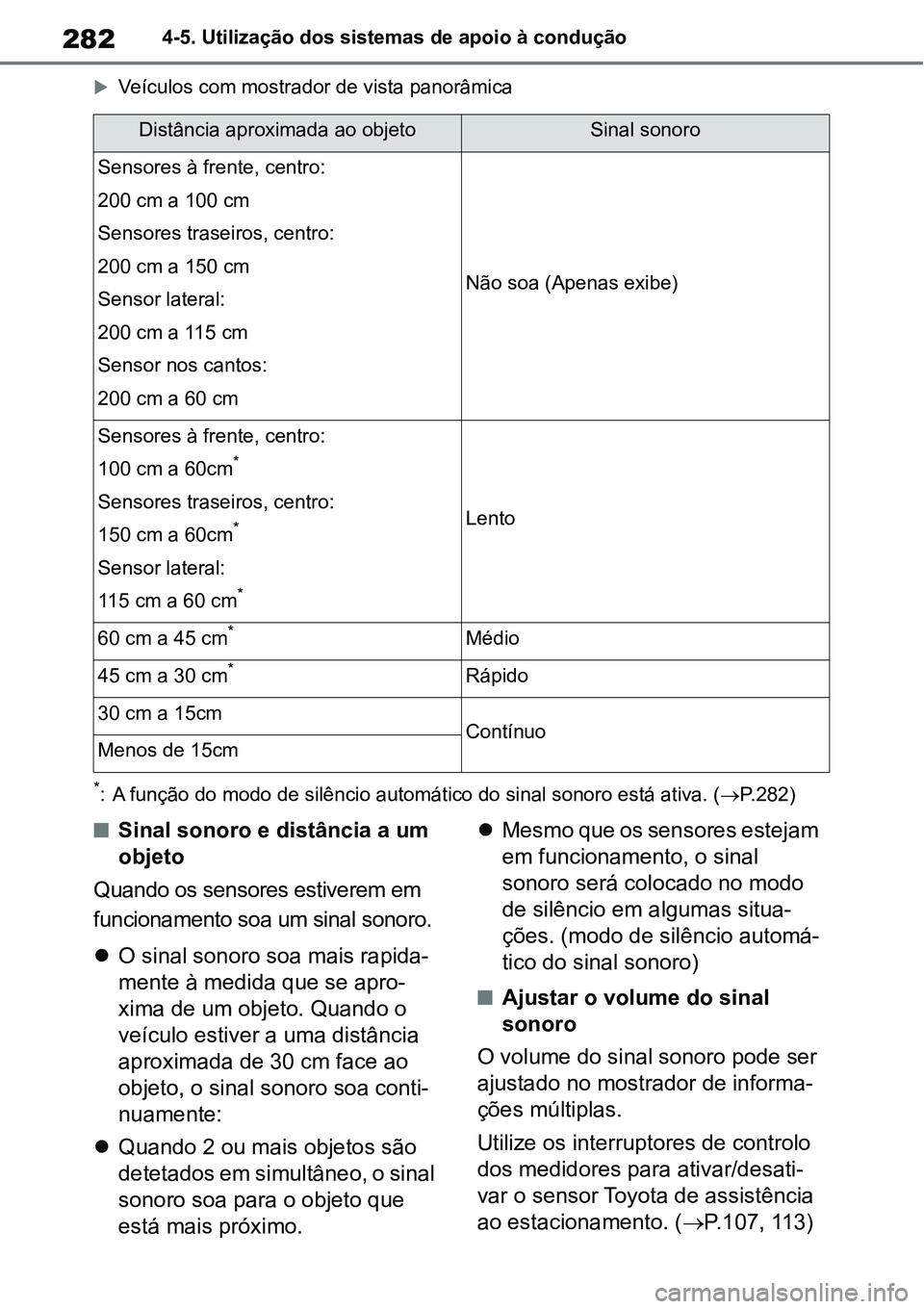

2824-5. Utilização dos sistemas de apoio à condução
Veículos com mostrador de vista panorâmica
*: A função do modo de silêncio automático do sinal sonoro está ativa. (P.282)
Sinal sonoro e distância a um
objeto
Quando os sensores estiverem em
funcionamento soa um sinal sonoro.
O sinal sonoro soa mais rapida-
mente à medida que se apro-
xima de um objeto. Quando o
veículo estiver a uma distância
aproximada de 30 cm face ao
objeto, o sinal sonoro soa conti-
nuamente:
Quando 2 ou mais objetos são
detetados em simultâneo, o sinal
sonoro soa para o objeto que
está mais próximo.Mesmo que os sensores estejam
em funcionamento, o sinal
sonoro será colocado no modo
de silêncio em algumas situa-
ções. (modo de silêncio automá-
tico do sinal sonoro)
Ajustar o volume do sinal
sonoro
O volume do sinal sonoro pode ser
ajustado no mostrador de informa-
ções múltiplas.
Utilize os interruptores de controlo
dos medidores para ativar/desati-
var o sensor Toyota de assistência
ao estacionamento. (P.107, 113)
Distância aproximada ao objetoSinal sonoro
Sensores à frente, centro:
200 cm a 100 cm
Sensores traseiros, centro:
200 cm a 150 cm
Sensor lateral:
200 cm a 115 cm
Sensor nos cantos:
200 cm a 60 cm
Não soa (Apenas exibe)
Sensores à frente, centro:
100 cm a 60cm
*
Sensores traseiros, centro:
150 cm a 60cm
*
Sensor lateral:
115 cm a 60 cm
*
Lento
60 cm a 45 cm*Médio
45 cm a 30 cm*Rápido
30 cm a 15cmContínuoMenos de 15cm

283

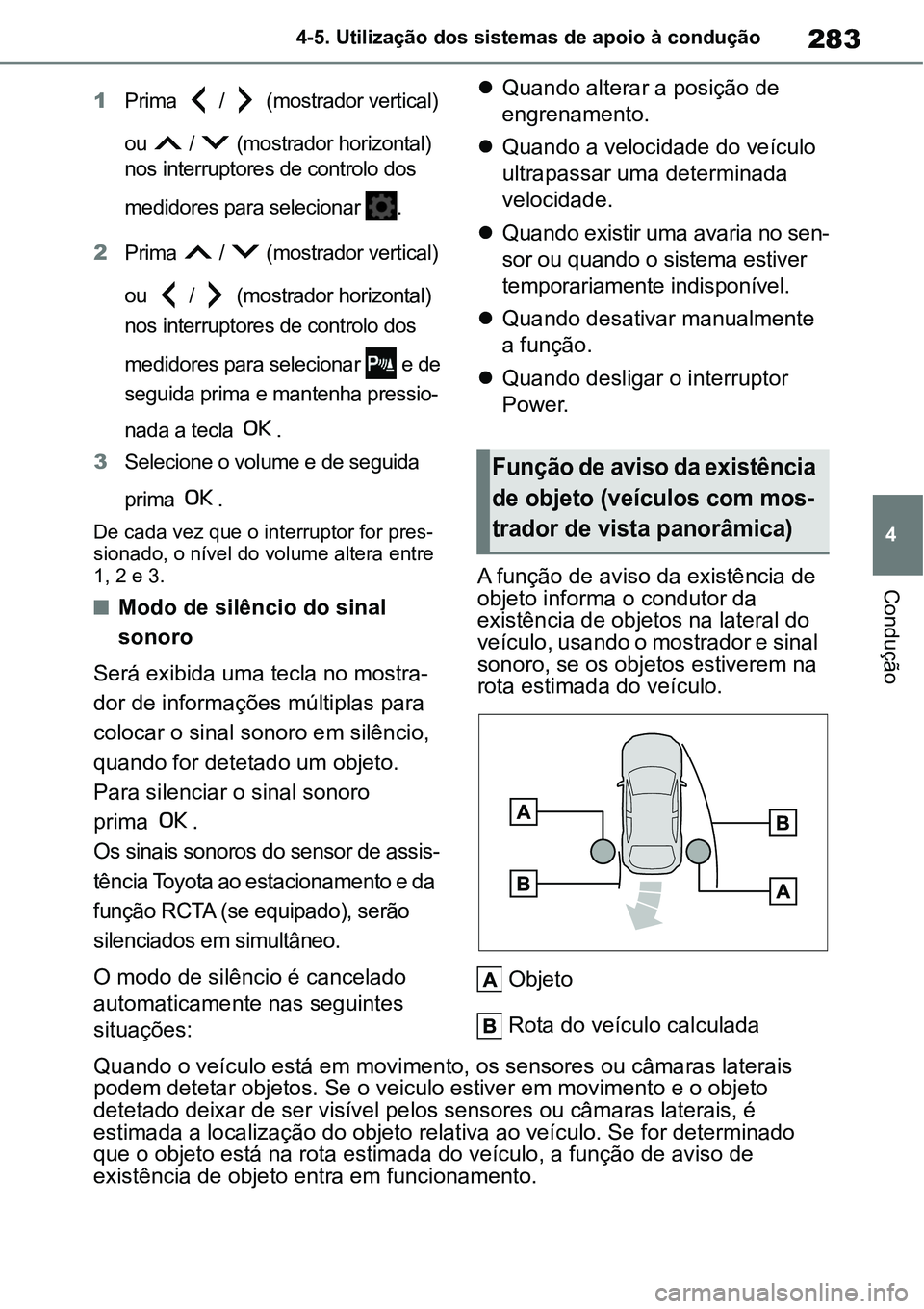

4 4-5. Utilização dos sistemas de apoio à condução
Condução
1Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar .
2Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar e de
seguida prima e mantenha pressio-
nada a tecla .
3Selecione o volume e de seguida
prima .
De cada vez que o interruptor for pres-
sionado, o nível do volume altera entre
1, 2 e 3.
Modo de silêncio do sinal
sonoro
Será exibida uma tecla no mostra-
dor de informações múltiplas para
colocar o sinal sonoro em silêncio,
quando for detetado um objeto.
Para silenciar o sinal sonoro
prima .
Os sinais sonoros do sensor de assis-
tência Toyota ao estacionamento e da
função RCTA (se equipado), serão
silenciados em simultâneo.
O modo de silêncio é cancelado
automaticamente nas seguintes
situações:Quando alterar a posição de
engrenamento.
Quando a velocidade do veículo
ultrapassar uma determinada
velocidade.
Quando existir uma avaria no sen-
sor ou quando o sistema estiver
temporariamente indisponível.
Quando desativar manualmente
a função.
Quando desligar o interruptor
Power.
A função de aviso da existência de
objeto informa o condutor da
existência de objetos na lateral do
veículo, usando o mostrador e sinal
sonoro, se os objetos estiverem na
rota estimada do veículo.
Objeto
Rota do veículo calculada
Quando o veículo está em movimento, os sensores ou câmaras laterais
podem detetar objetos. Se o veiculo estiver em movimento e o objeto
detetado deixar de ser visível pelos sensores ou câmaras laterais, é
estimada a localização do objeto relativa ao veículo. Se for determinado
que o objeto está na rota estimada do veículo, a função de aviso de
existência de objeto entra em funcionamento.
Função de aviso da existência
de objeto (veículos com mos-
trador de vista panorâmica)

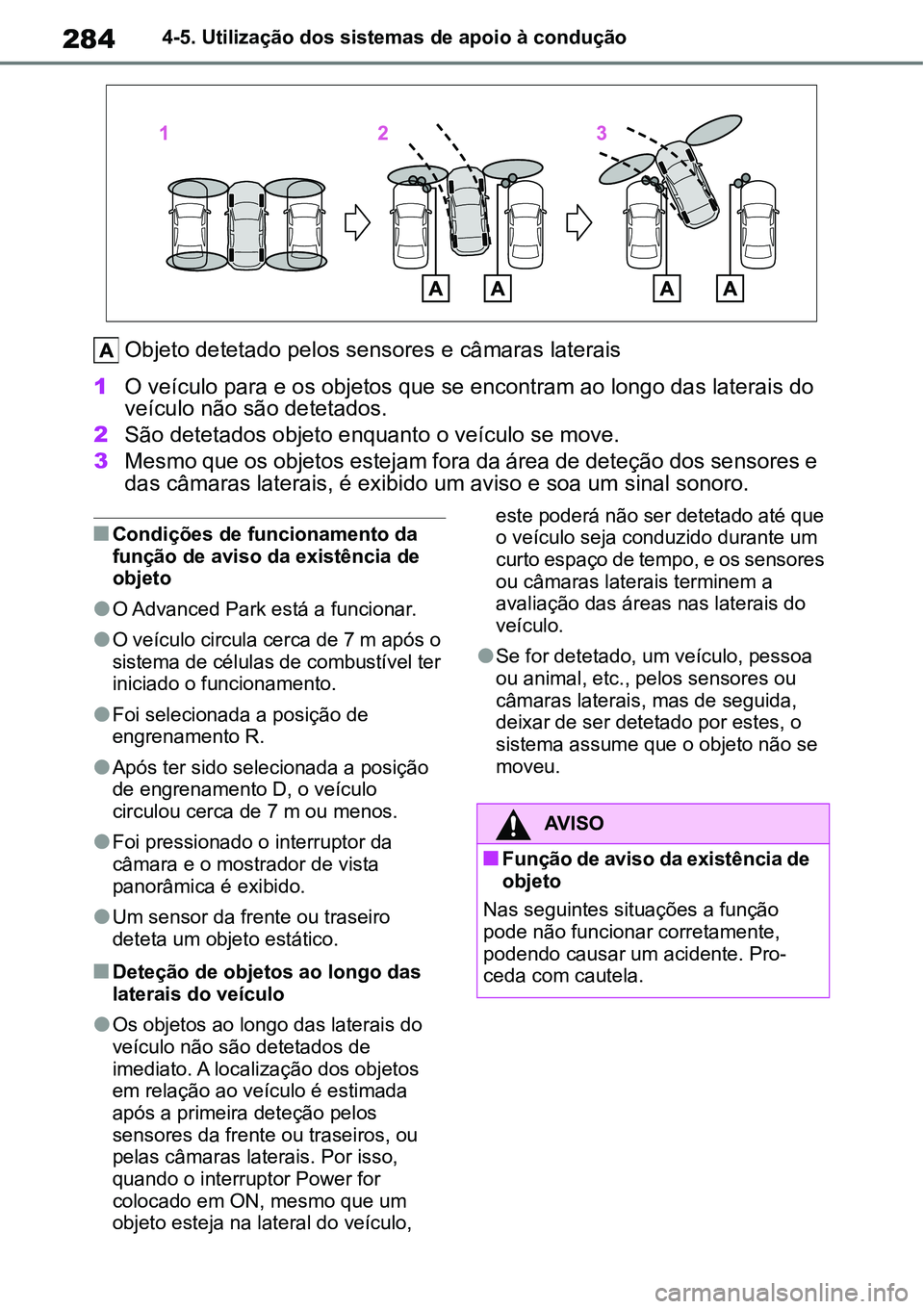

2844-5. Utilização dos sistemas de apoio à condução
Objeto detetado pelos sensores e câmaras laterais
1O veículo para e os objetos que se encontram ao longo das laterais do
veículo não são detetados.
2São detetados objeto enquanto o veículo se move.
3Mesmo que os objetos estejam fora da área de deteção dos sensores e
das câmaras laterais, é exibido um aviso e soa um sinal sonoro.
Condições de funcionamento da
função de aviso da existência de
objeto
O Advanced Park está a funcionar.
O veículo circula cerca de 7 m após o
sistema de células de combustível ter
iniciado o funcionamento.
Foi selecionada a posição de
engrenamento R.
Após ter sido selecionada a posição
de engrenamento D, o veículo
circulou cerca de 7 m ou menos.
Foi pressionado o interruptor da
câmara e o mostrador de vista
panorâmica é exibido.
Um sensor da frente ou traseiro
deteta um objeto estático.
Deteção de objetos ao longo das
laterais do veículo
Os objetos ao longo das laterais do
veículo não são detetados de
imediato. A localização dos objetos
em relação ao veículo é estimada
após a primeira deteção pelos
sensores da frente ou traseiros, ou
pelas câmaras laterais. Por isso,
quando o interruptor Power for
colocado em ON, mesmo que um
objeto esteja na lateral do veículo, este poderá não ser detetado até que
o veículo seja conduzido durante um
curto espaço de tempo, e os sensores
ou câmaras laterais terminem a
avaliação das áreas nas laterais do
veículo.
Se for detetado, um veículo, pessoa
ou animal, etc., pelos sensores ou
câmaras laterais, mas de seguida,
deixar de ser detetado por estes, o
sistema assume que o objeto não se
moveu.
AV I S O
Função de aviso da existência de
objeto
Nas seguintes situações a função
pode não funcionar corretamente,
podendo causar um acidente. Pro-
ceda com cautela.

285

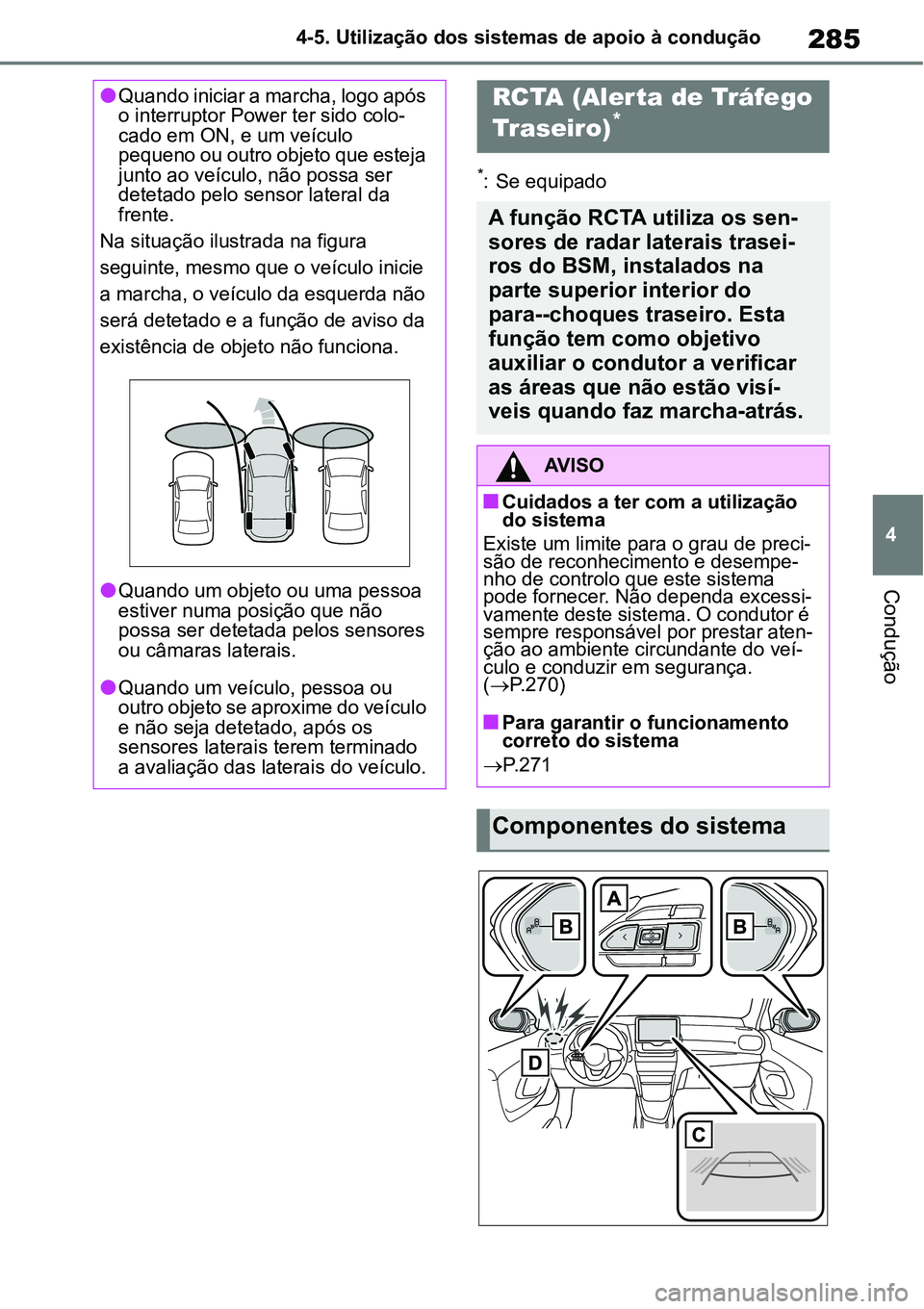

4 4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado
Quando iniciar a marcha, logo após
o interruptor Power ter sido colo-
cado em ON, e um veículo
pequeno ou outro objeto que esteja
junto ao veículo, não possa ser
detetado pelo sensor lateral da
frente.
Na situação ilustrada na figura
seguinte, mesmo que o veículo inicie
a marcha, o veículo da esquerda não
será detetado e a função de aviso da
existência de objeto não funciona.
Quando um objeto ou uma pessoa
estiver numa posição que não
possa ser detetada pelos sensores
ou câmaras laterais.
Quando um veículo, pessoa ou
outro objeto se aproxime do veículo
e não seja detetado, após os
sensores laterais terem terminado
a avaliação das laterais do veículo.
RCTA (Aler ta de Tráfego
Traseiro)*
A função RCTA utiliza os sen-
sores de radar laterais trasei-
ros do BSM, instalados na
parte superior interior do
para--choques traseiro. Esta
função tem como objetivo
auxiliar o condutor a verificar
as áreas que não estão visí-
veis quando faz marcha-atrás.
AV I S O
Cuidados a ter com a utilização
do sistema
Existe um limite para o grau de preci-
são de reconhecimento e desempe-
nho de controlo que este sistema
pode fornecer. Não dependa excessi-
vamente deste sistema. O condutor é
sempre responsável por prestar aten-
ção ao ambiente circundante do veí-
culo e conduzir em segurança.
(P.270)
Para garantir o funcionamento
correto do sistema
P. 2 7 1
Componentes do sistema

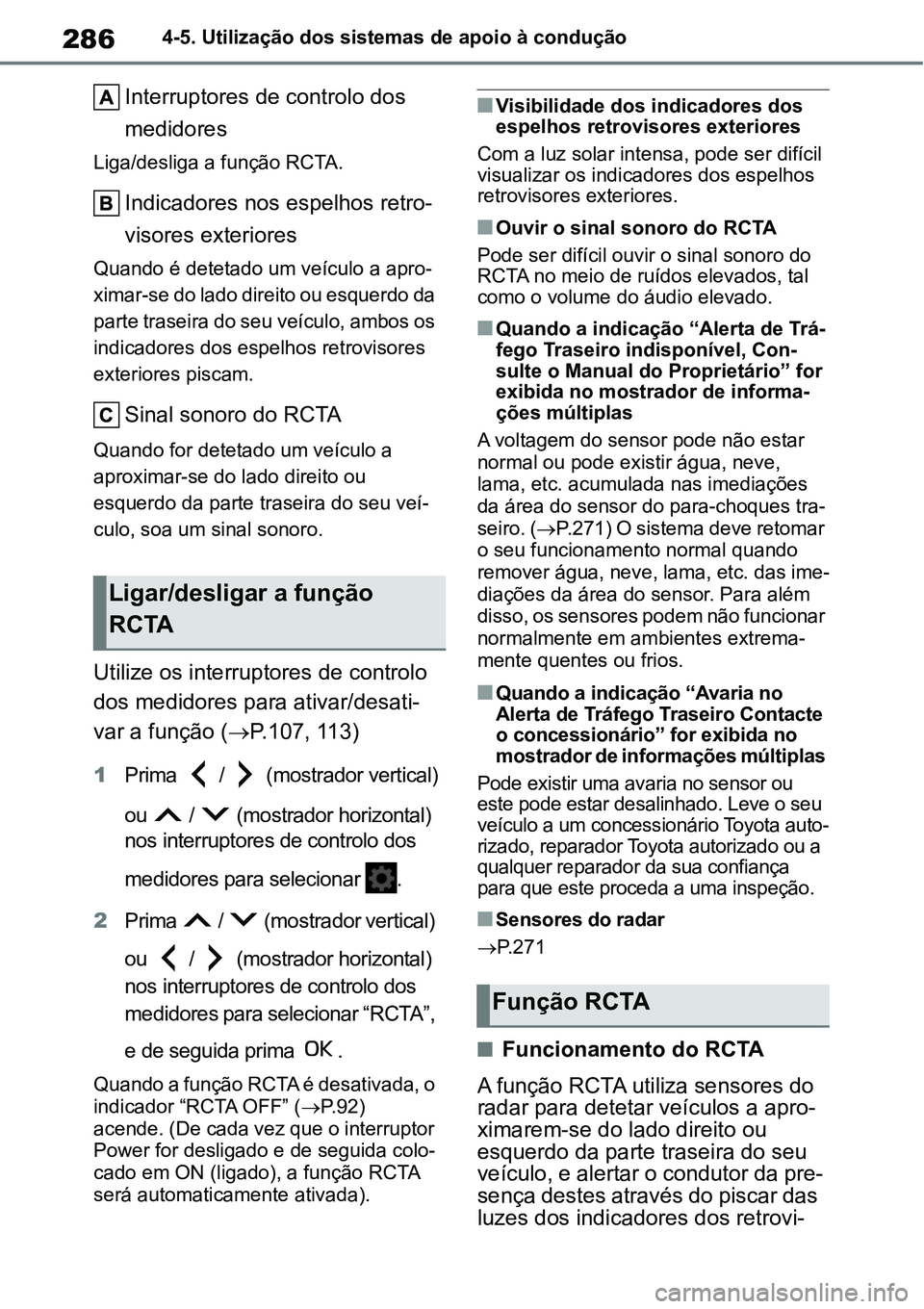

2864-5. Utilização dos sistemas de apoio à condução
Interruptores de controlo dos
medidores
Liga/desliga a função RCTA.
Indicadores nos espelhos retro-
visores exteriores
Quando é detetado um veículo a apro-
ximar-se do lado direito ou esquerdo da
parte traseira do seu veículo, ambos os
indicadores dos espelhos retrovisores
exteriores piscam.
Sinal sonoro do RCTA
Quando for detetado um veículo a
aproximar-se do lado direito ou
esquerdo da parte traseira do seu veí-
culo, soa um sinal sonoro.
Utilize os interruptores de controlo
dos medidores para ativar/desati-
var a função (P.107, 113)
1Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar .
2Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar “RCTA”,
e de seguida prima .
Quando a função RCTA é desativada, o
indicador “RCTA OFF” (P.92)
acende. (De cada vez que o interruptor
Power for desligado e de seguida colo-
cado em ON (ligado), a função RCTA
será automaticamente ativada).
Visibilidade dos indicadores dos
espelhos retrovisores exteriores
Com a luz solar intensa, pode ser difícil
visualizar os indicadores dos espelhos
retrovisores exteriores.
Ouvir o sinal sonoro do RCTA
Pode ser difícil ouvir o sinal sonoro do
RCTA no meio de ruídos elevados, tal
como o volume do áudio elevado.
Quando a indicação “Alerta de Trá-
fego Traseiro indisponível, Con-
sulte o Manual do Proprietário” for
exibida no mostrador de informa-
ções múltiplas
A voltagem do sensor pode não estar
normal ou pode existir água, neve,
lama, etc. acumulada nas imediações
da área do sensor do para-choques tra-
seiro. (P.271) O sistema deve retomar
o seu funcionamento normal quando
remover água, neve, lama, etc. das ime-
diações da área do sensor. Para além
disso, os sensores podem não funcionar
normalmente em ambientes extrema-
mente quentes ou frios.
Quando a indicação “Avaria no
Alerta de Tráfego Traseiro Contacte
o concessionário” for exibida no
mostrador de informações múltiplas
Pode existir uma avaria no sensor ou
este pode estar desalinhado. Leve o seu
veículo a um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma inspeção.
Sensores do radar
P. 2 7 1
Funcionamento do RCTA
A função RCTA utiliza sensores do
radar para detetar veículos a apro-
ximarem-se do lado direito ou
esquerdo da parte traseira do seu
veículo, e alertar o condutor da pre-
sença destes através do piscar das
luzes dos indicadores dos retrovi-
Ligar/desligar a função
RCTA
Função RCTA

2884-5. Utilização dos sistemas de apoio à condução

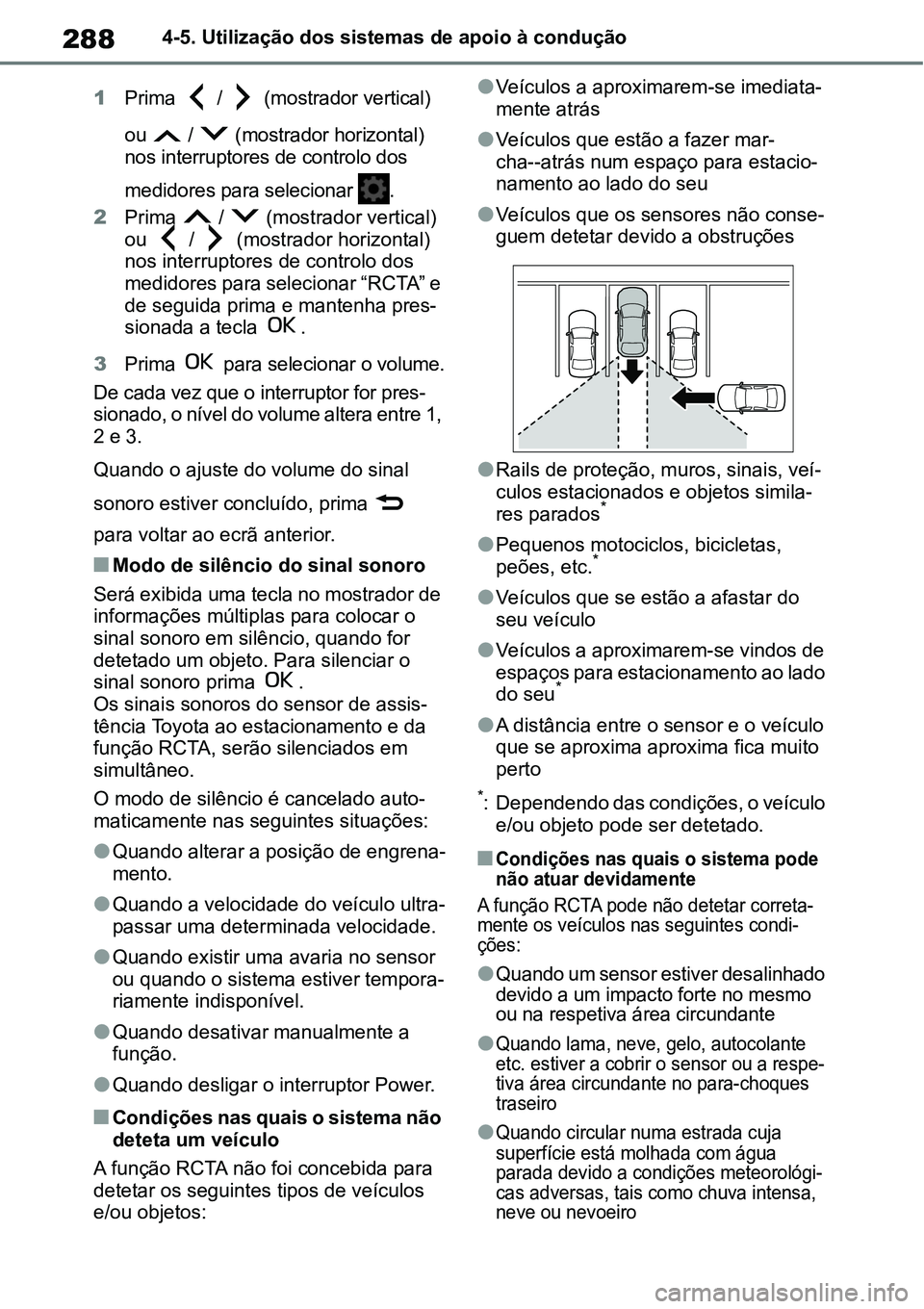

1Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar .
2Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar “RCTA” e
de seguida prima e mantenha pres-
sionada a tecla .
3Prima para selecionar o volume.
De cada vez que o interruptor for pres-
sionado, o nível do volume altera entre 1,
2 e 3.
Quando o ajuste do volume do sinal
sonoro estiver concluído, prima
para voltar ao ecrã anterior.
Modo de silêncio do sinal sonoro
Será exibida uma tecla no mostrador de
informações múltiplas para colocar o
sinal sonoro em silêncio, quando for
detetado um objeto. Para silenciar o
sinal sonoro prima .
Os sinais sonoros do sensor de assis-
tência Toyota ao estacionamento e da
função RCTA, serão silenciados em
simultâneo.
O modo de silêncio é cancelado auto-
maticamente nas seguintes situações:
Quando alterar a posição de engrena-
mento.
Quando a velocidade do veículo ultra-
passar uma determinada velocidade.
Quando existir uma avaria no sensor
ou quando o sistema estiver tempora-
riamente indisponível.
Quando desativar manualmente a
função.
Quando desligar o interruptor Power.
Condições nas quais o sistema não
deteta um veículo
A função RCTA não foi concebida para
detetar os seguintes tipos de veículos
e/ou objetos:
Veículos a aproximarem-se imediata-
mente atrás
Veículos que estão a fazer mar-
cha--atrás num espaço para estacio-
namento ao lado do seu
Veículos que os sensores não conse-
guem detetar devido a obstruções
Rails de proteção, muros, sinais, veí-
culos estacionados e objetos simila-
res parados
*
Pequenos motociclos, bicicletas,
peões, etc.*
Veículos que se estão a afastar do
seu veículo
Veículos a aproximarem-se vindos de
espaços para estacionamento ao lado
do seu
*
A distância entre o sensor e o veículo
que se aproxima aproxima fica muito
perto
*: Dependendo das condições, o veículo
e/ou objeto pode ser detetado.
Condições nas quais o sistema pode
não atuar devidamente
A função RCTA pode não detetar correta-
mente os veículos nas seguintes condi-
ções:
Quando um sensor estiver desalinhado
devido a um impacto forte no mesmo
ou na respetiva área circundante
Quando lama, neve, gelo, autocolante
etc. estiver a cobrir o sensor ou a respe-
tiva área circundante no para-choques
traseiro
Quando circular numa estrada cuja
superfície está molhada com água
parada devido a condições meteorológi-
cas adversas, tais como chuva intensa,
neve ou nevoeiro

289
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Quando se aproximarem vários veículos
com uma pequena distância entre eles
Quando um veículo se aproximar rapida-
mente da parte traseira do seu veículo
Quando estiver instalado equipamento
que possa obstruir o sensor, tal como um
olhal de reboque, protetor do para-cho-
ques, porta-bicicletas ou arado de neve
Quando fizer marcha-atrás numa inclina-
ção acentuada
Quando fizer marcha-atrás a sair de um
local de estacionamento em ângulo reto
Quando rebocar um atrelado
Quando houver uma diferença significa-
tiva de altura entre o seu veículo e o veí-
culo que entra na área de deteção
Quando o sensor ou a respetiva área cir-
cundante estiver extremamente quente
ou fria
Se a suspensão tiver sido modificada ou
se o veículo estiver equipado com pneus
de medida diferente da especificada
Se a parte da frente do veículo estiver levantada ou rebaixada devido à carga
transportada
Se fizer uma curva enquanto recua
Quando um veículo entrar na área de
deteção
Situações em que o sistema pode
funcionar mesmo que não haja
possibilidade de colisão
As circunstâncias em que a função
RCTA deteta desnecessariamente um
veículo e/ou objeto podem aumentar
nas seguintes situações:
Quando o local de estacionamento
estiver direcionado para a estrada e
houver veículos a circula
Quando a distância entre o seu veí-
culo e objetos de metal, tais como
rails de proteção, muros, sinais ou
veículos estacionados que podem
refletir ondas elétricas em direção à
parte traseira do seu veículo, for redu-
zida

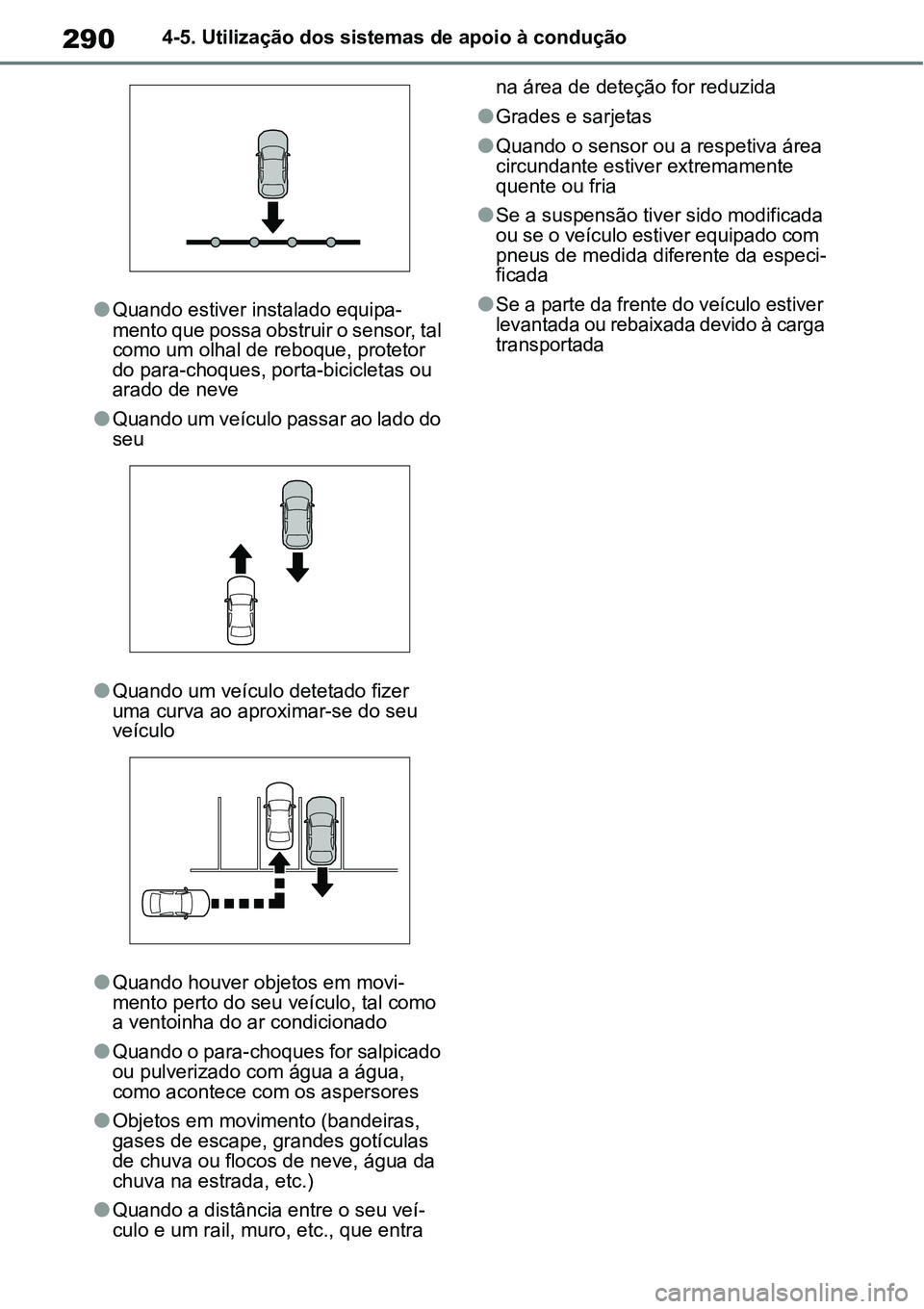

2904-5. Utilização dos sistemas de apoio à condução
Quando estiver instalado equipa-
mento que possa obstruir o sensor, tal
como um olhal de reboque, protetor
do para-choques, porta-bicicletas ou
arado de neve
Quando um veículo passar ao lado do
seu
Quando um veículo detetado fizer
uma curva ao aproximar-se do seu
veículo
Quando houver objetos em movi-
mento perto do seu veículo, tal como
a ventoinha do ar condicionado
Quando o para-choques for salpicado
ou pulverizado com água a água,
como acontece com os aspersores
Objetos em movimento (bandeiras,
gases de escape, grandes gotículas
de chuva ou flocos de neve, água da
chuva na estrada, etc.)
Quando a distância entre o seu veí-
culo e um rail, muro, etc., que entra na área de deteção for reduzida
Grades e sarjetas
Quando o sensor ou a respetiva área
circundante estiver extremamente
quente ou fria
Se a suspensão tiver sido modificada
ou se o veículo estiver equipado com
pneus de medida diferente da especi-
ficada
Se a parte da frente do veículo estiver
levantada ou rebaixada devido à carga
transportada

2924-5. Utilização dos sistemas de apoio à condução

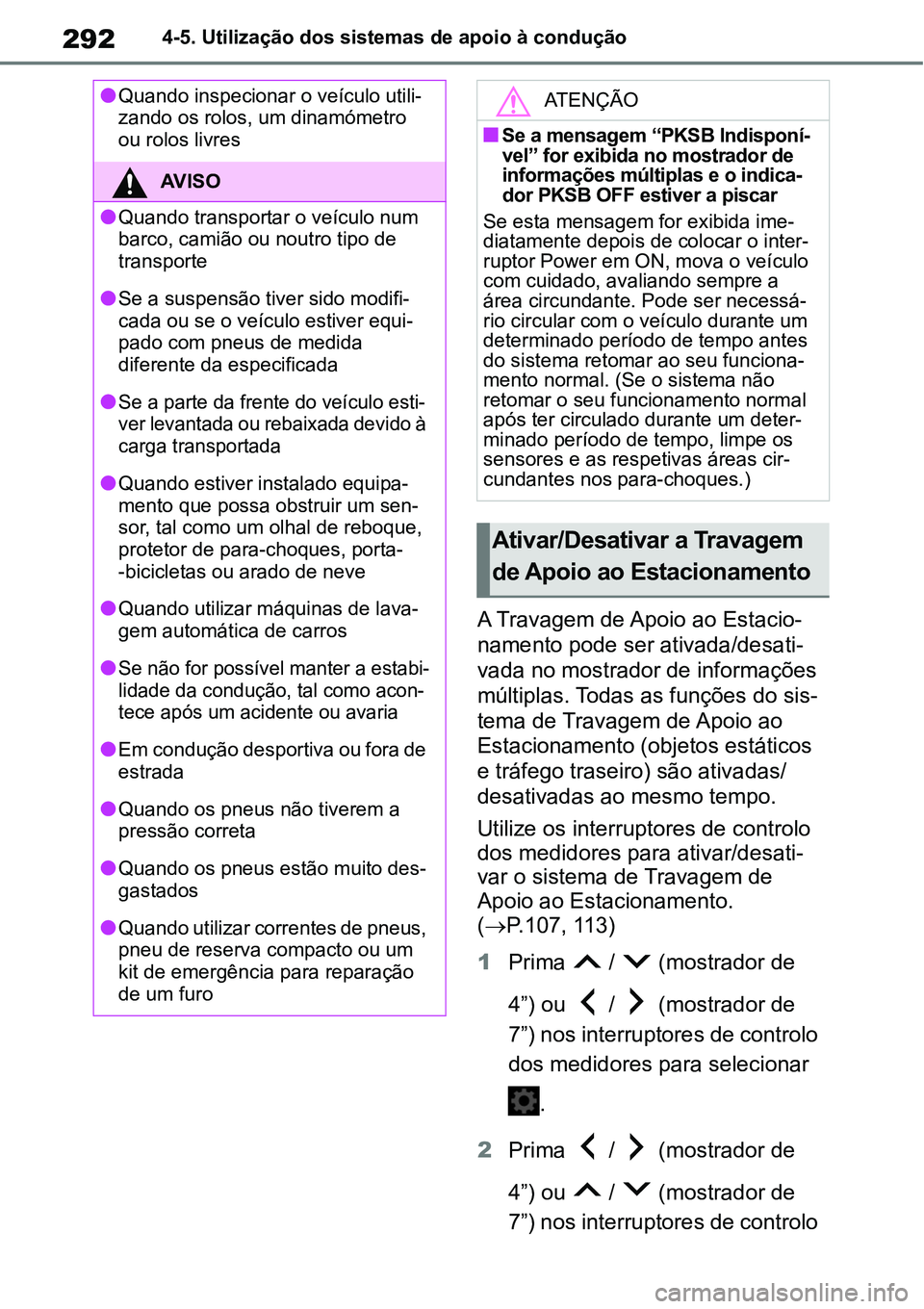

A Travagem de Apoio ao Estacio-
namento pode ser ativada/desati-
vada no mostrador de informações
múltiplas. Todas as funções do sis-
tema de Travagem de Apoio ao
Estacionamento (objetos estáticos
e tráfego traseiro) são ativadas/
desativadas ao mesmo tempo.
Utilize os interruptores de controlo
dos medidores para ativar/desati-
var o sistema de Travagem de
Apoio ao Estacionamento.
(P.107, 113)
1Prima / (mostrador de
4”) ou / (mostrador de
7”) nos interruptores de controlo
dos medidores para selecionar
.
2Prima / (mostrador de
4”) ou / (mostrador de
7”) nos interruptores de controlo
Quando inspecionar o veículo utili-
zando os rolos, um dinamómetro
ou rolos livres
AV I S O
Quando transportar o veículo num
barco, camião ou noutro tipo de
transporte
Se a suspensão tiver sido modifi-
cada ou se o veículo estiver equi-
pado com pneus de medida
diferente da especificada
Se a parte da frente do veículo esti-
ver levantada ou rebaixada devido à
carga transportada
Quando estiver instalado equipa-
mento que possa obstruir um sen-
sor, tal como um olhal de reboque,
protetor de para-choques, porta-
-bicicletas ou arado de neve
Quando utilizar máquinas de lava-
gem automática de carros
Se não for possível manter a estabi-
lidade da condução, tal como acon-
tece após um acidente ou avaria
Em condução desportiva ou fora de
estrada
Quando os pneus não tiverem a
pressão correta
Quando os pneus estão muito des-
gastados
Quando utilizar correntes de pneus,
pneu de reserva compacto ou um
kit de emergência para reparação
de um furo
ATENÇÃO
Se a mensagem “PKSB Indisponí-
vel” for exibida no mostrador de
informações múltiplas e o indica-
dor PKSB OFF estiver a piscar
Se esta mensagem for exibida ime-
diatamente depois de colocar o inter-
ruptor Power em ON, mova o veículo
com cuidado, avaliando sempre a
área circundante. Pode ser necessá-
rio circular com o veículo durante um
determinado período de tempo antes
do sistema retomar ao seu funciona-
mento normal. (Se o sistema não
retomar o seu funcionamento normal
após ter circulado durante um deter-
minado período de tempo, limpe os
sensores e as respetivas áreas cir-
cundantes nos para-choques.)
Ativar/Desativar a Travagem
de Apoio ao Estacionamento

295
4 4-5. Utilização dos sistemas de apoio à condução
Condução

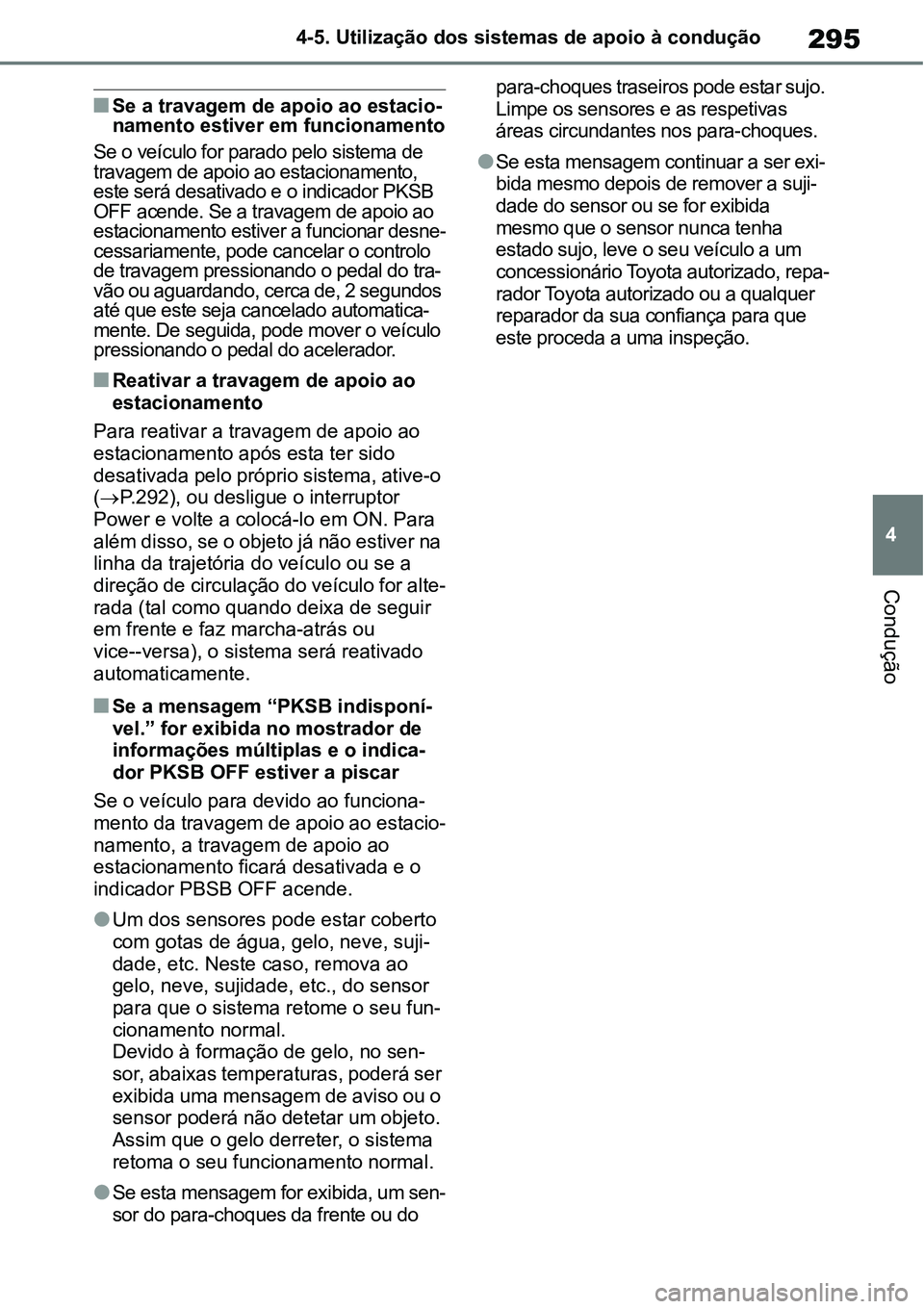

Se a travagem de apoio ao estacio-
namento estiver em funcionamento
Se o veículo for parado pelo sistema de
travagem de apoio ao estacionamento,
este será desativado e o indicador PKSB
OFF acende. Se a travagem de apoio ao
estacionamento estiver a funcionar desne-
cessariamente, pode cancelar o controlo
de travagem pressionando o pedal do tra-
vão ou aguardando, cerca de, 2 segundos
até que este seja cancelado automatica-
mente. De seguida, pode mover o veículo
pressionando o pedal do acelerador.
Reativar a travagem de apoio ao
estacionamento
Para reativar a travagem de apoio ao
estacionamento após esta ter sido
desativada pelo próprio sistema, ative-o
(P.292), ou desligue o interruptor
Power e volte a colocá-lo em ON. Para
além disso, se o objeto já não estiver na
linha da trajetória do veículo ou se a
direção de circulação do veículo for alte-
rada (tal como quando deixa de seguir
em frente e faz marcha-atrás ou
vice--versa), o sistema será reativado
automaticamente.
Se a mensagem “PKSB indisponí-
vel.” for exibida no mostrador de
informações múltiplas e o indica-
dor PKSB OFF estiver a piscar
Se o veículo para devido ao funciona-
mento da travagem de apoio ao estacio-
namento, a travagem de apoio ao
estacionamento ficará desativada e o
indicador PBSB OFF acende.
Um dos sensores pode estar coberto
com gotas de água, gelo, neve, suji-
dade, etc. Neste caso, remova ao
gelo, neve, sujidade, etc., do sensor
para que o sistema retome o seu fun-
cionamento normal.
Devido à formação de gelo, no sen-
sor, abaixas temperaturas, poderá ser
exibida uma mensagem de aviso ou o
sensor poderá não detetar um objeto.
Assim que o gelo derreter, o sistema
retoma o seu funcionamento normal.
Se esta mensagem for exibida, um sen-
sor do para-choques da frente ou do para-choques traseiros pode estar sujo.
Limpe os sensores e as respetivas
áreas circundantes nos para-choques.
Se esta mensagem continuar a ser exi-
bida mesmo depois de remover a suji-
dade do sensor ou se for exibida
mesmo que o sensor nunca tenha
estado sujo, leve o seu veículo a um
concessionário Toyota autorizado, repa-
rador Toyota autorizado ou a qualquer
reparador da sua confiança para que
este proceda a uma inspeção.
