TOYOTA YARIS CROSS 2022 Manuale duso (in Italian)

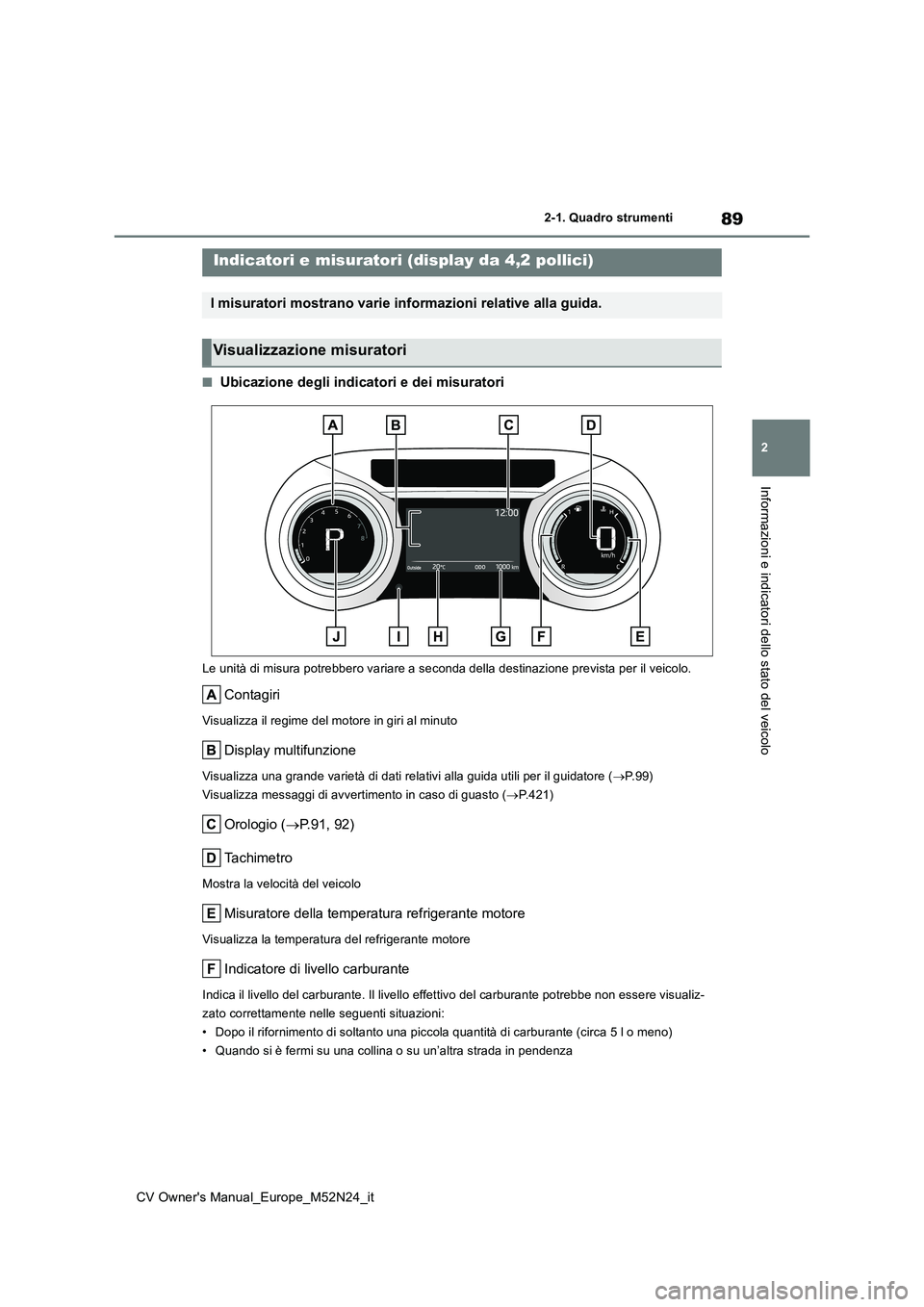

89
2
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Ubicazione degli indicatori e dei misuratori
Le unità di misura potrebbero variare a seconda della destinazione prevista per il veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore (P.99)
Visualizza messaggi di avvertimento in caso di guasto ( P.421)
Orologio (P.91, 92)
Ta c h i m e t r o
Mostra la velocità del veicolo
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatore di livello carburante
Indica il livello del carburante. Il livello effettivo del carb urante potrebbe non essere visualiz-
zato correttamente nelle seguenti situazioni:
• Dopo il rifornimento di soltanto una piccola quantità di carbu rante (circa 5 l o meno)
• Quando si è fermi su una collina o su un’altra strada in pende nza
Indicatori e misuratori (display da 4,2 pollici)
I misuratori mostrano varie informazioni relative alla guida.
Visualizzazione misuratori

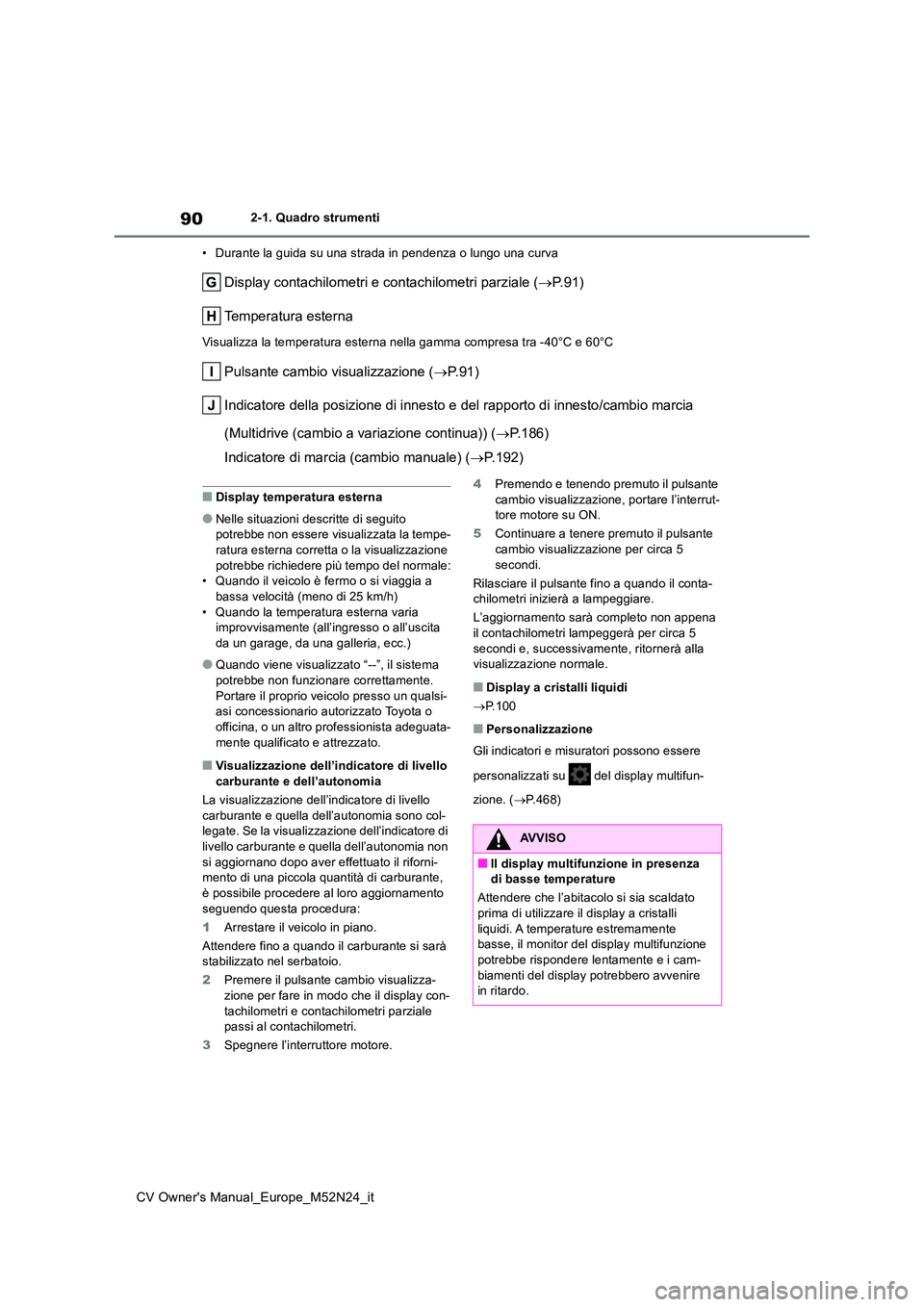

90
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
• Durante la guida su una strada in pendenza o lungo una curva
Display contachilometri e contachilometri parziale ( P. 9 1 )
Temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40° C e 60°C
Pulsante cambio visualizzazione (P.91)
Indicatore della posizione di innesto e del rapporto di innesto /cambio marcia
(Multidrive (cambio a variazione continua)) ( P.186)
Indicatore di marcia (cambio manuale) ( P.192)
■Display temperatura esterna
●Nelle situazioni descritte di seguito potrebbe non essere visualizzata la tempe-
ratura esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale:• Quando il veicolo è fermo o si viaggia a
bassa velocità (meno di 25 km/h) • Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita
da un garage, da una galleria, ecc.)
●Quando viene visualizzato “--”, il sistema
potrebbe non funzionare correttamente. Portare il proprio veicolo presso un qualsi-asi concessionario aut orizzato Toyota o
officina, o un altro professionista adeguata- mente qualificato e attrezzato.
■Visualizzazione dell’indicatore di livello
carburante e dell’autonomia
La visualizzazione dell’indicatore di livello carburante e quella dell’autonomia sono col-legate. Se la visualizzazione dell’indicatore di
livello carburante e quella dell’autonomia non si aggiornano dopo aver effettuato il riforni-mento di una piccola quantità di carburante,
è possibile procedere al loro aggiornamento seguendo questa procedura:
1 Arrestare il veicolo in piano.
Attendere fino a quando il carburante si sarà stabilizzato nel serbatoio.
2 Premere il pulsante cambio visualizza-
zione per fare in modo che il display con- tachilometri e contachilometri parziale passi al contachilometri.
3 Spegnere l’interruttore motore.
4 Premendo e tenendo premuto il pulsante cambio visualizzazione, portare l’interrut-tore motore su ON.
5 Continuare a tenere premuto il pulsante
cambio visualizzazione per circa 5 secondi.
Rilasciare il pulsante fino a quando il conta- chilometri inizierà a lampeggiare.
L’aggiornamento sarà completo non appena
il contachilometri lampeggerà per circa 5 secondi e, successivamente, ritornerà alla visualizzazione normale.
■Display a cristalli liquidi
 P.100
■Personalizzazione
Gli indicatori e misuratori possono essere
personalizzati su del display multifun-
zione. ( P.468)
AVVISO
■Il display multifunzione in presenza di basse temperature
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli
liquidi. A temperature estremamente basse, il monitor del display multifunzione potrebbe rispondere lentamente e i cam-
biamenti del display potrebbero avvenire in ritardo.

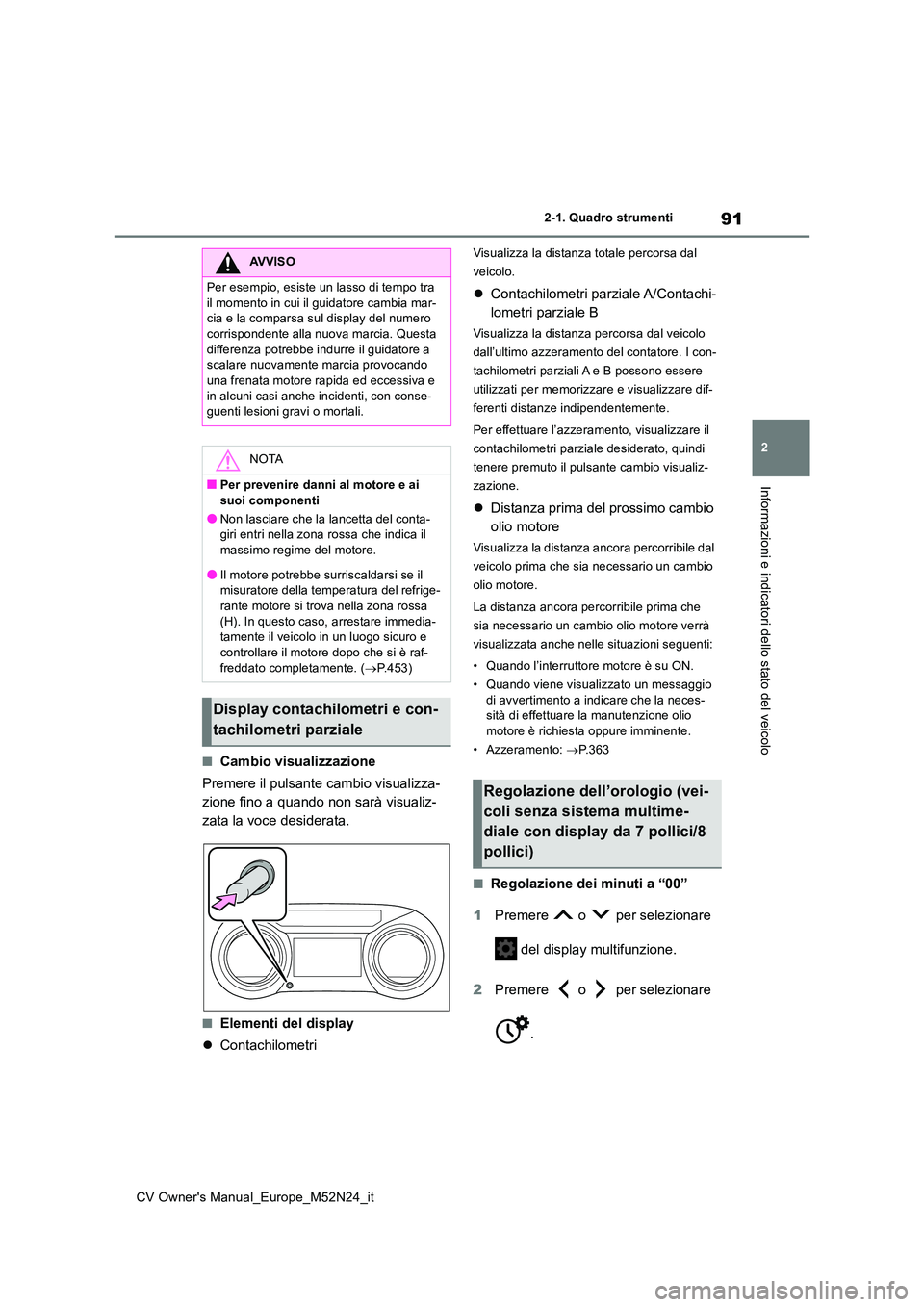

91
2
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Cambio visualizzazione
Premere il pulsante cambio visualizza-
zione fino a quando non sarà visualiz-
zata la voce desiderata.
■Elementi del display
 Contachilometri
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanza percorsa dal veicolo
dall’ultimo azzeramento del contatore. I con-
tachilometri parziali A e B possono essere
utilizzati per memorizzare e visualizzare dif-
ferenti distanze indipendentemente.
Per effettuare l’azzeramento, visualizzare il
contachilometri parziale desiderato, quindi
tenere premuto il pulsante cambio visualiz-
zazione.
 Distanza prima del prossimo cambio
olio motore
Visualizza la distanza anc ora percorribile dal
veicolo prima che sia necessario un cambio
olio motore.
La distanza ancora percorribile prima che
sia necessario un cambio olio motore verrà
visualizzata anche nelle situazioni seguenti:
• Quando l’interruttore motore è su ON.
• Quando viene visualizzato un messaggio
di avvertimento a indicare che la neces- sità di effettuare la manutenzione olio motore è richiesta oppure imminente.
• Azzeramento: P. 3 6 3
■Regolazione dei minuti a “00”
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
.
AVVISO
Per esempio, esiste un lasso di tempo tra
il momento in cui il guidatore cambia mar- cia e la comparsa sul display del numero corrispondente alla nuova marcia. Questa
differenza potrebbe indurre il guidatore a scalare nuovamente marcia provocando una frenata motore rapida ed eccessiva e
in alcuni casi anche incidenti, con conse- guenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai
suoi componenti
●Non lasciare che la lancetta del conta- giri entri nella zona rossa che indica il massimo regime del motore.
●Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrige-rante motore si trova nella zona rossa
(H). In questo caso, arrestare immedia- tamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raf-
freddato completamente. ( P.453)
Display contachilometri e con-
tachilometri parziale
Regolazione dell’orologio (vei-
coli senza sistema multime-
diale con display da 7 pollici/8
pollici)

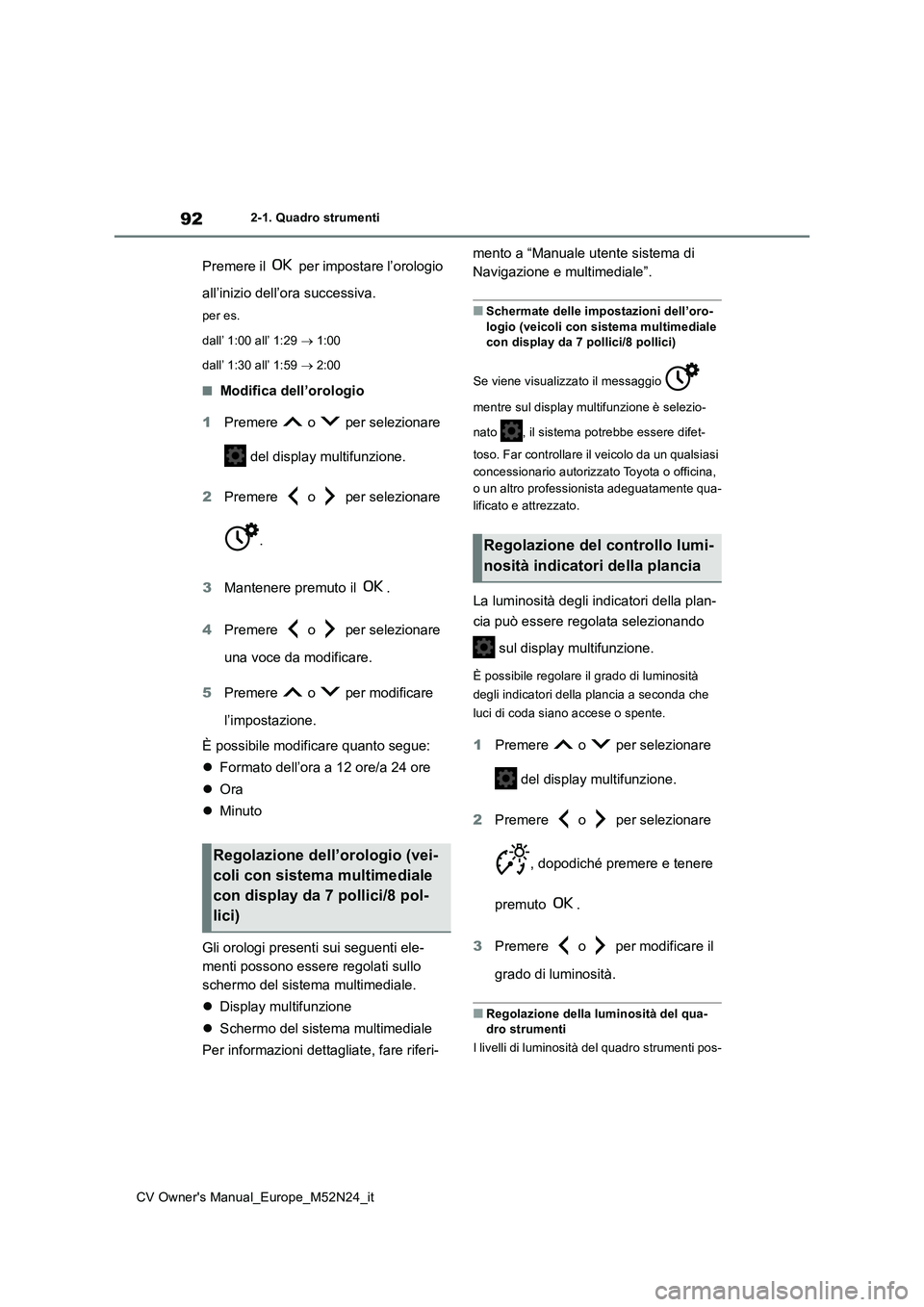

92
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
Premere il per impostare l’orologio
all’inizio dell’ora successiva.
per es.
dall’ 1:00 all’ 1:29  1:00
dall’ 1:30 all’ 1:59  2:00
■Modifica dell’orologio
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
.
3 Mantenere premuto il .
4 Premere o per selezionare
una voce da modificare.
5 Premere o per modificare
l’impostazione.
È possibile modificare quanto segue:
 Formato dell’ora a 12 ore/a 24 ore
 Ora
 Minuto
Gli orologi presenti sui seguenti ele-
menti possono essere regolati sullo
schermo del sistema multimediale.
 Display multifunzione
 Schermo del sistema multimediale
Per informazioni dettagliate, fare riferi-
mento a “Manuale utente sistema di
Navigazione e multimediale”.
■Schermate delle impostazioni dell’oro-
logio (veicoli con sistema multimediale con display da 7 pollici/8 pollici)
Se viene visualizzato il messaggio
mentre sul display multifunzione è selezio-
nato , il sistema potrebbe essere difet-
toso. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qua-
lificato e attrezzato.
La luminosità degli indicatori della plan-
cia può essere regolata selezionando
sul display multifunzione.
È possibile regolare il grado di luminosità
degli indicatori della plancia a seconda che
luci di coda siano accese o spente.
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
, dopodiché premere e tenere
premuto .
3 Premere o per modificare il
grado di luminosità.
■Regolazione della luminosità del qua- dro strumenti
I livelli di luminosità del quadro strumenti pos-
Regolazione dell’orologio (vei-
coli con sistema multimediale
con display da 7 pollici/8 pol-
lici)
Regolazione del controllo lumi-
nosità indicatori della plancia

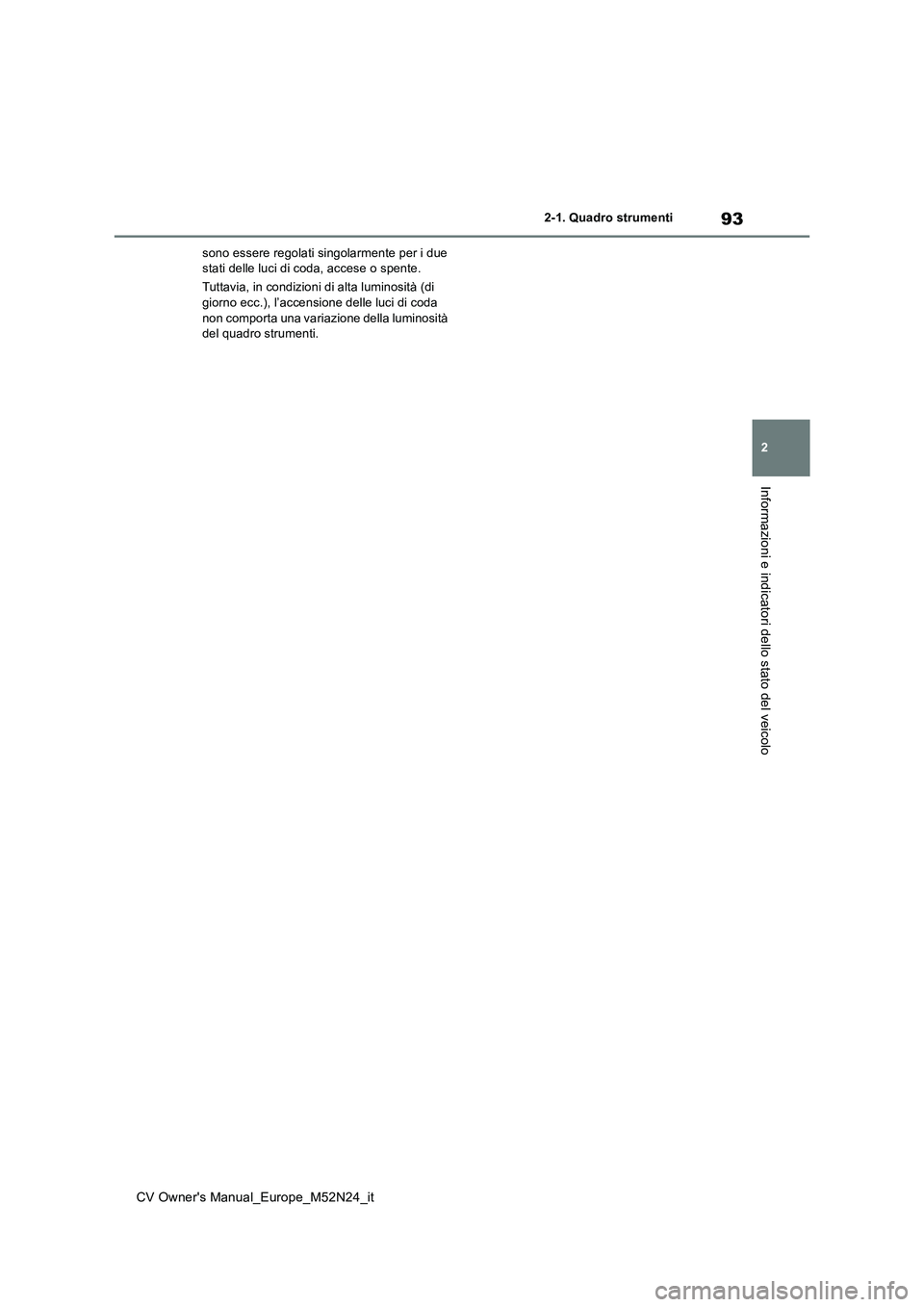

93
2
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
sono essere regolati singolarmente per i due stati delle luci di coda, accese o spente.
Tuttavia, in condizioni di alta luminosità (di giorno ecc.), l’accensione delle luci di coda
non comporta una variazione della luminosità del quadro strumenti.

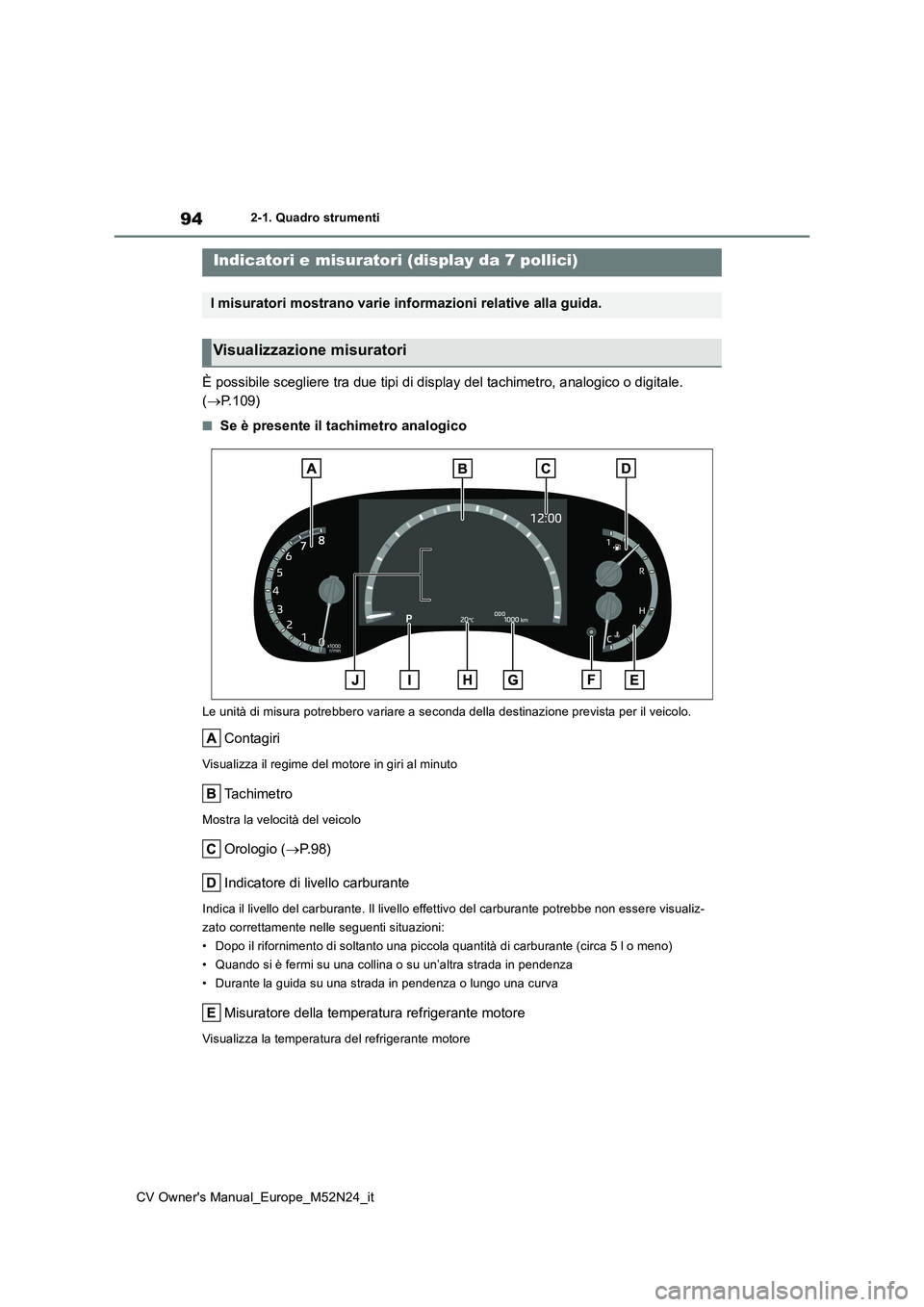

94
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
È possibile scegliere tra due tipi di display del tachimetro, analogico o digitale.
( P.109)
■Se è presente il tachimetro analogico
Le unità di misura potrebbero variare a seconda della destinazione prevista per il veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Mostra la velocità del veicolo
Orologio (P. 9 8 )
Indicatore di livello carburante
Indica il livello del carburante. Il livello effettivo del carb urante potrebbe non essere visualiz-
zato correttamente nelle seguenti situazioni:
• Dopo il rifornimento di soltanto una piccola quantità di carbu rante (circa 5 l o meno)
• Quando si è fermi su una collina o su un’altra strada in pende nza
• Durante la guida su una strada in pendenza o lungo una curva
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatori e misuratori (display da 7 pollici)
I misuratori mostrano varie informazioni relative alla guida.
Visualizzazione misuratori

95
2
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo

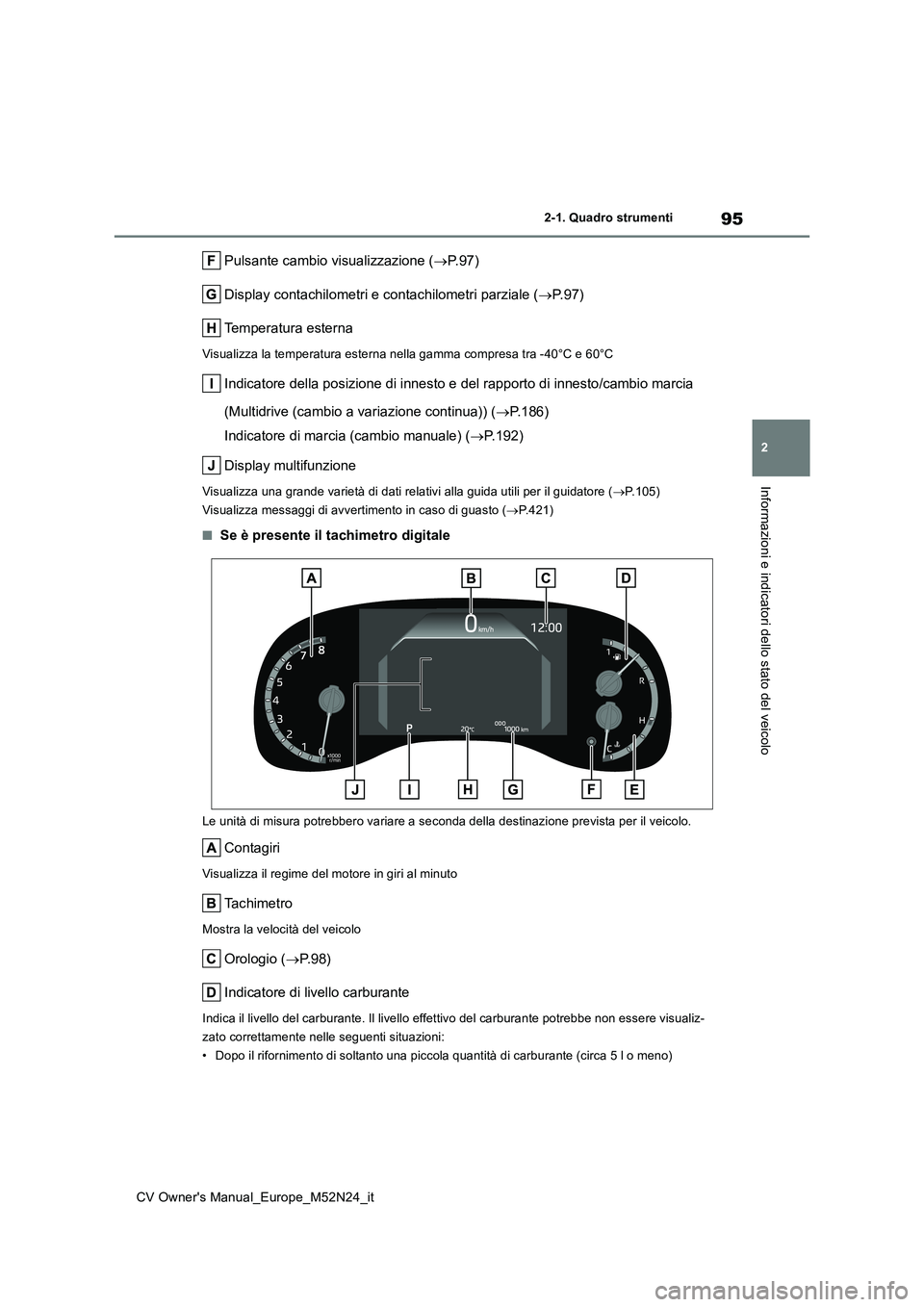

Pulsante cambio visualizzazione (P.97)
Display contachilometri e contachilometri parziale ( P. 9 7 )
Temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40° C e 60°C
Indicatore della posizione di innesto e del rapporto di innesto/cambio marcia
(Multidrive (cambio a variazione continua)) ( P.186)
Indicatore di marcia (cambio manuale) ( P.192)
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore (P.105)
Visualizza messaggi di avvertimento in caso di guasto ( P.421)
■Se è presente il tachimetro digitale
Le unità di misura potrebbero variare a seconda della destinazione prevista per il veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Mostra la velocità del veicolo
Orologio (P. 9 8 )
Indicatore di livello carburante
Indica il livello del carburante. Il livello effettivo del carb urante potrebbe non essere visualiz-
zato correttamente nelle seguenti situazioni:
• Dopo il rifornimento di soltanto una piccola quantità di carbu rante (circa 5 l o meno)

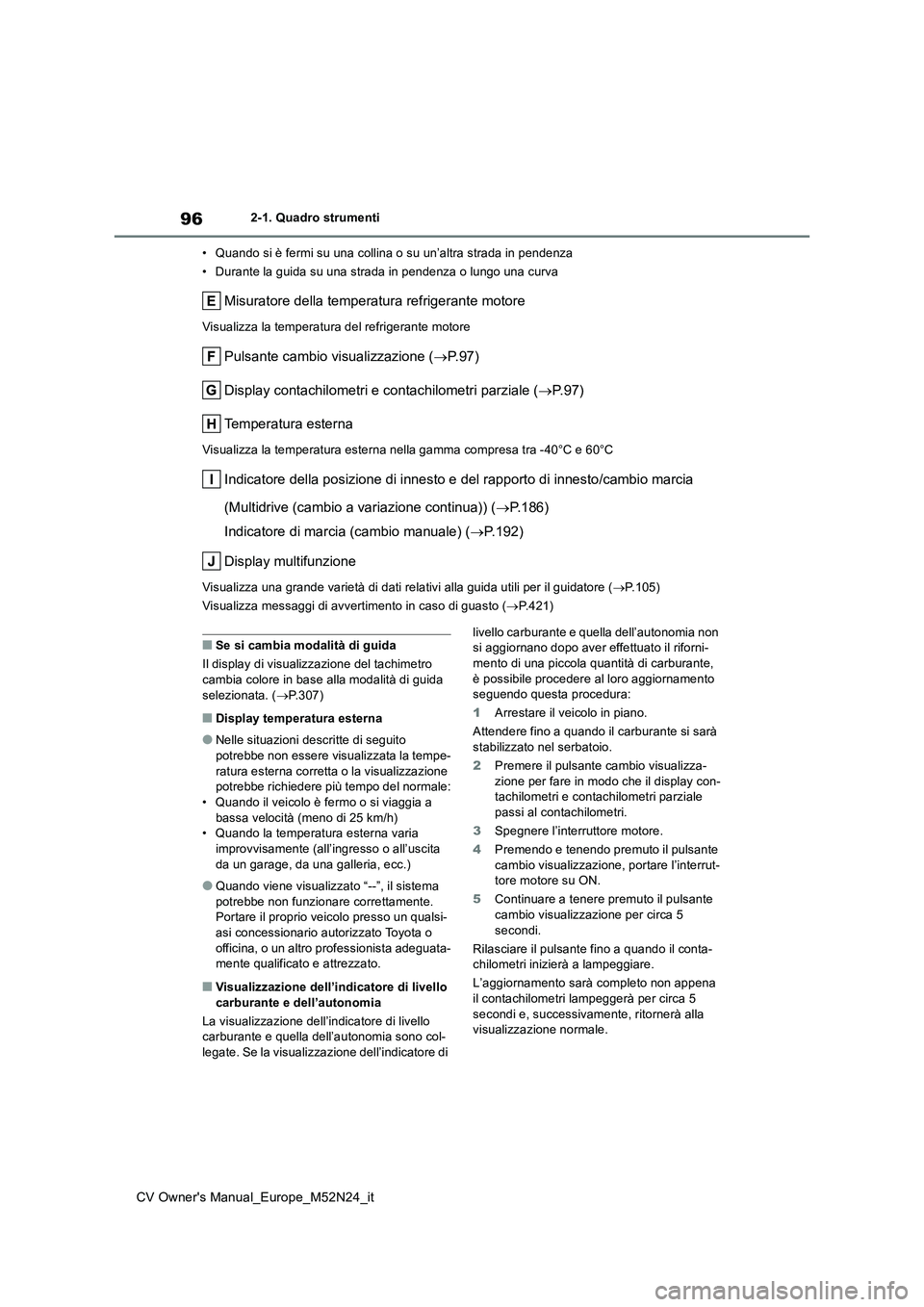

96
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
• Quando si è fermi su una collina o su un’altra strada in pende nza
• Durante la guida su una strada in pendenza o lungo una curva
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Pulsante cambio visualizzazione ( P.97)
Display contachilometri e contachilometri parziale ( P. 9 7 )
Temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40° C e 60°C
Indicatore della posizione di innesto e del rapporto di innesto/cambio marcia
(Multidrive (cambio a variazione continua)) ( P.186)
Indicatore di marcia (cambio manuale) ( P.192)
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore (P.105)
Visualizza messaggi di avvertimento in caso di guasto ( P.421)
■Se si cambia modalità di guida
Il display di visualizzazione del tachimetro cambia colore in base alla modalità di guida
selezionata. ( P.307)
■Display temperatura esterna
●Nelle situazioni descritte di seguito
potrebbe non essere visualizzata la tempe- ratura esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale:
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)• Quando la temperatura esterna varia
improvvisamente (all’ingresso o all’uscita da un garage, da una galleria, ecc.)
●Quando viene visualizzato “--”, il sistema potrebbe non funzionare correttamente. Portare il proprio veicolo presso un qualsi-
asi concessionario aut orizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato.
■Visualizzazione dell’indicatore di livello
carburante e dell’autonomia
La visualizzazione dell’indicatore di livello carburante e quella dell’autonomia sono col-legate. Se la visualizzazione dell’indicatore di
livello carburante e quella dell’autonomia non si aggiornano dopo aver effettuato il riforni-
mento di una piccola quantità di carburante, è possibile procedere al loro aggiornamento seguendo questa procedura:
1 Arrestare il veicolo in piano.
Attendere fino a quando il carburante si sarà
stabilizzato nel serbatoio.
2 Premere il pulsante cambio visualizza- zione per fare in modo che il display con-tachilometri e contachilometri parziale
passi al contachilometri.
3 Spegnere l’interruttore motore.
4 Premendo e tenendo premuto il pulsante cambio visualizzazione, portare l’interrut-tore motore su ON.
5 Continuare a tenere premuto il pulsante
cambio visualizzazione per circa 5 secondi.
Rilasciare il pulsante fino a quando il conta- chilometri inizierà a lampeggiare.
L’aggiornamento sarà completo non appena
il contachilometri lampeggerà per circa 5 secondi e, successivamente, ritornerà alla visualizzazione normale.

97
2
CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Display a cristalli liquidi
 P.106
■Personalizzazione
Gli indicatori e misuratori possono essere
personalizzati su del display multifun-
zione. ( P.468)
■Cambio visualizzazione
Premere il pulsante cambio visualizza-
zione fino a quando non sarà visualiz-
zata la voce desiderata.
■Elementi del display
 Contachilometri
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanza percorsa dal veicolo
dall’ultimo azzeramento del contatore. I con-
tachilometri parziali A e B possono essere
utilizzati per memorizzare e visualizzare dif-
ferenti distanze indipendentemente.
Per effettuare l’azzeramento, visualizzare il
contachilometri parziale desiderato, quindi
tenere premuto il pulsante cambio visualiz-
zazione.
 Distanza prima del prossimo cambio
olio motore
Visualizza la distanza anc ora percorribile dal
veicolo prima che sia necessario un cambio
olio motore.
La distanza ancora percorribile prima che
sia necessario un cambio olio motore verrà
visualizzata anche nelle situazioni seguenti:
• Quando l’interruttore motore è su ON.
• Quando viene visualizzato un messaggio
AVVISO
■Il display multifunzione in presenza di basse temperature
Attendere che l’abitacolo si sia scaldato
prima di utilizzare il display a cristalli liquidi. A temperature estremamente basse, il monitor del display multifunzione
potrebbe rispondere lentamente e i cam- biamenti del display potrebbero avvenire in ritardo.
Per esempio, esiste un lasso di tempo tra il momento in cui il guidatore cambia mar-cia e la comparsa sul display del numero
corrispondente alla nuova marcia. Questa differenza potrebbe indurre il guidatore a scalare nuovamente marcia provocando
una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti, con conse-guenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai suoi componenti
●Non lasciare che la lancetta del conta-
giri entri nella zona rossa che indica il massimo regime del motore.
●Il motore potrebbe surriscaldarsi se il
misuratore della temperatura del refrige- rante motore si trova nella zona rossa (H). In questo caso, arrestare immedia-
tamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raf-freddato completamente. ( P.453)
Display contachilometri e con-
tachilometri parziale

98

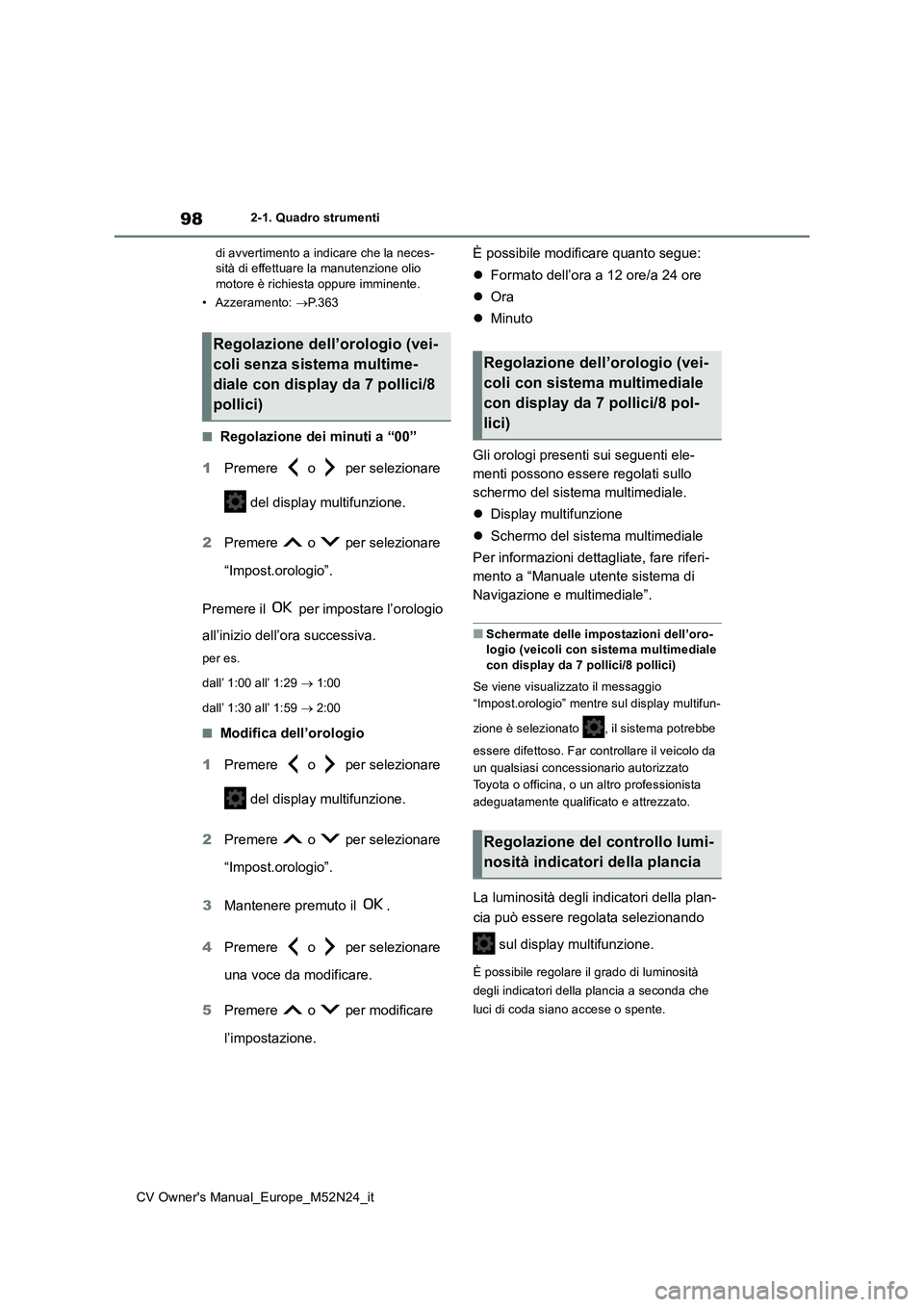

CV Owner's Manual_Europe_M52N24_it
2-1. Quadro strumenti
di avvertimento a indicare che la neces- sità di effettuare la manutenzione olio motore è richiesta oppure imminente.
• Azzeramento: P.363
■Regolazione dei minuti a “00”
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
“Impost.orologio”.
Premere il per impostare l’orologio
all’inizio dell’ora successiva.
per es.
dall’ 1:00 all’ 1:29  1:00
dall’ 1:30 all’ 1:59  2:00
■Modifica dell’orologio
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
“Impost.orologio”.
3 Mantenere premuto il .
4 Premere o per selezionare
una voce da modificare.
5 Premere o per modificare
l’impostazione.
È possibile modificare quanto segue:
 Formato dell’ora a 12 ore/a 24 ore
 Ora
 Minuto
Gli orologi presenti sui seguenti ele-
menti possono essere regolati sullo
schermo del sistema multimediale.
 Display multifunzione
 Schermo del sistema multimediale
Per informazioni dettagliate, fare riferi-
mento a “Manuale utente sistema di
Navigazione e multimediale”.
■Schermate delle impostazioni dell’oro- logio (veicoli con sistema multimediale con display da 7 pollici/8 pollici)
Se viene visualizzato il messaggio
“Impost.orologio” mentre sul display multifun-
zione è selezionato , il sistema potrebbe
essere difettoso. Far controllare il veicolo da
un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
La luminosità degli indicatori della plan-
cia può essere regolata selezionando
sul display multifunzione.
È possibile regolare il grado di luminosità
degli indicatori della plancia a seconda che
luci di coda siano accese o spente.
Regolazione dell’orologio (vei-
coli senza sistema multime-
diale con display da 7 pollici/8
pollici)
Regolazione dell’orologio (vei-
coli con sistema multimediale
con display da 7 pollici/8 pol-
lici)
Regolazione del controllo lumi-
nosità indicatori della plancia
