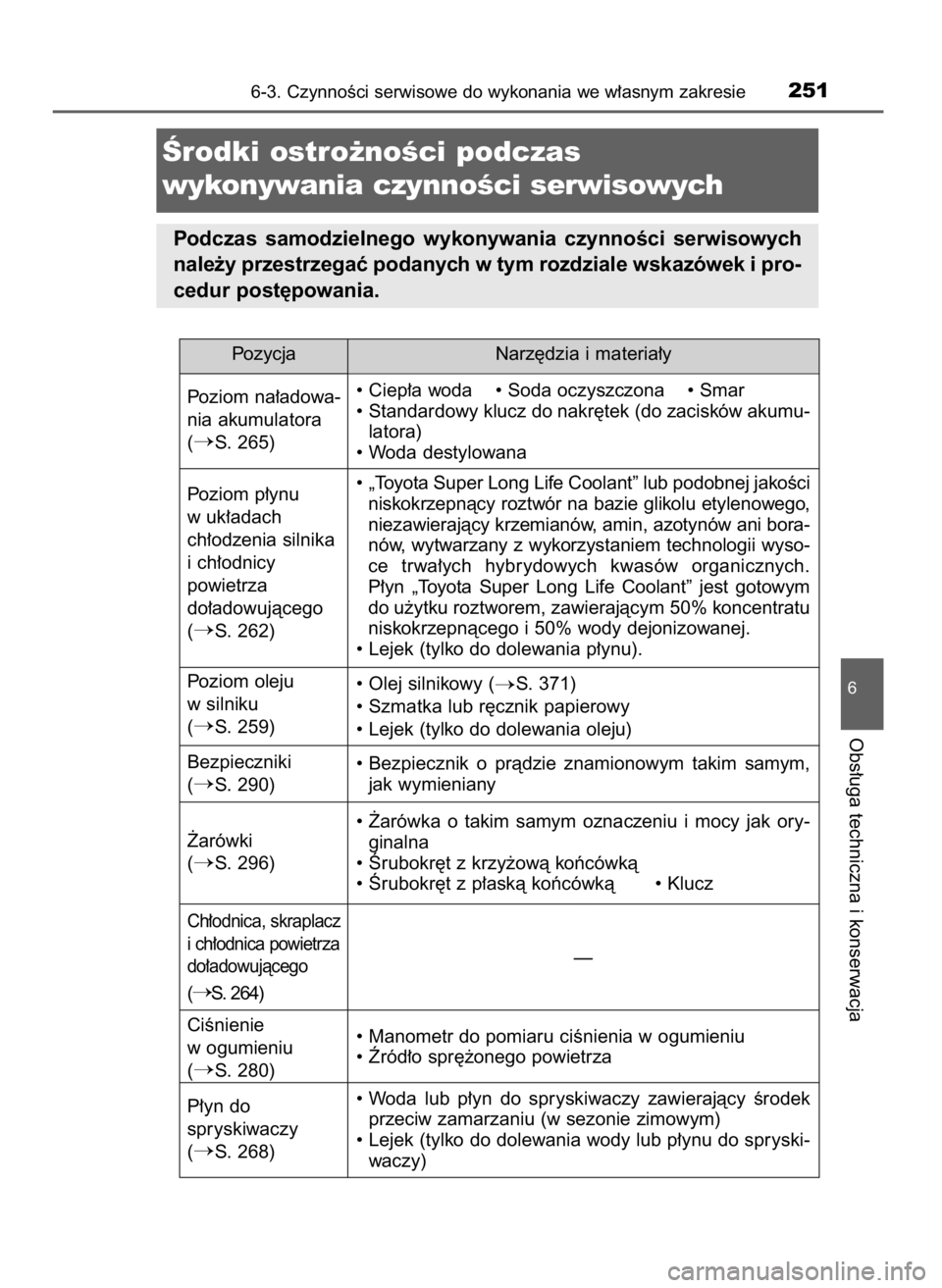

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie251
6
Obs∏uga techniczna i konserwacja
Ârodki ostro˝noÊci podczas
wykonywania czynnoÊci serwisowych
Podczas samodzielnego wykonywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych w tym rozdziale wskazówek i pro-
cedur post´powania.
Pozycja Narz´dzia i materia∏y
Poziom na∏adowa-
nia akumulatora
(
S. 265)• Ciep∏a woda • Soda oczyszczona • Smar
• Standardowy klucz do nakr´tek (do zacisków akumu-
latora)
• Woda destylowana
Poziom oleju
w silniku
(
S. 259)• Olej silnikowy (
S. 371)
• Szmatka lub r´cznik papierowy
• Lejek (tylko do dolewania oleju)
Bezpieczniki
(
S. 290)• Bezpiecznik o pràdzie znamionowym takim samym,
jak wymieniany
˚arówki
(
S. 296)• ˚arówka o takim samym oznaczeniu i mocy jak ory-
ginalna
• Ârubokr´t z krzy˝owà koƒcówkà
• Ârubokr´t z p∏askà koƒcówkà • Klucz
Ch∏odnica, skraplacz
i ch∏odnica powietrza
do∏adowujàcego
(S. 264)—
CiÊnienie
w ogumieniu
(
S. 280)• Manometr do pomiaru ciÊnienia w ogumieniu
• èród∏o spr´˝onego powietrza
P∏yn do
spryskiwaczy
(
S. 268)• Woda lub p∏yn do spryskiwaczy zawierajàcy Êrodek
przeciw zamarzaniu (w sezonie zimowym)
• Lejek (tylko do dolewania wody lub p∏ynu do spryski-
waczy) Poziom p∏ynu
w uk∏adach
ch∏odzenia silnika
i ch∏odnicy
powietrza
do∏adowujàcego
(
S. 262)• „Toyota Super Long Life Coolant” lub podobnej jakoÊci
niskokrzepnàcy roztwór na bazie glikolu etylenowego,
niezawierajàcy krzemianów, amin, azotynów ani bora-
nów, wytwarzany z wykorzystaniem technologii wyso-
ce trwa∏ych hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym
do u˝ytku roztworem, zawierajàcym 50% koncentratu
niskokrzepnàcego i 50% wody dejonizowanej.
• Lejek (tylko do dolewania p∏ynu).
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 251 (Black plate)

2526-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej:
Trzymaç d∏onie, elementy odzie˝y oraz narz´dzia z dala od wentylato-
rów i pasków nap´dowych.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, ch∏odnicy,
kolektora wydechowego ani innych elementów, które mogà byç goràce.
Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia-
∏ów, np. papieru, szmat.
W pobli˝u akumulatora oraz elementów uk∏adu paliwowego nie wolno
paliç i powodowaç iskrzenia ani zbli˝aç si´ z otwar tym ogniem. Paliwo
i gazy wydobywajàce si´ z akumulatora sà ∏atwopalne.
Podczas prac przy akumulatorze nale˝y zachowaç maksymalnà ostro˝-
noÊç. Zawiera on trujàcy i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylato-
rów elektrycznych i ch∏odnicy
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan IGNITION ON, w∏àczony jest
uk∏ad klimatyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest
wysoka. (
S. 264)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 252 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie253
6
Obs∏uga techniczna i konserwacja
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszonym
zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce si´
w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 253 (Black plate)

Pociàgnàç dêwigni´ zwalnia-
jàcà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Pociàgnàç do góry dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwar tà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
2546-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 254 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie255
6
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podpar ta i za-
bezpieczona drà˝kiem podporowym. Pokrywa silnika mo˝e pozostaç
otwar ta bez podparcia drà˝kiem podporowym, jednak jest to niebezpieczne,
poniewa˝ pokrywa silnika mo˝e si´ niespodziewanie zamknàç.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 255 (Black plate)

Z przodu
Z ty∏u
2566-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi, wykonujàc wszystkie
czynnoÊci w bezpieczny sposób.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 256 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie257
6
Obs∏uga techniczna i konserwacja
Podczas podnoszenia samochodu
Nie nale˝y podnosiç samochodu za ele-
menty zawieszenia, poniewa˝ mo˝e to
spowodowaç ich uszkodzenie.
Zawieszenie
Przód
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 257 (Black plate)

2586-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Komora silnikowa
Skrzynki bezpieczników
(
S. 290)
Korek wlewu oleju do silnika
(
S. 260)
Miarka poziomu oleju
silnikowego (
S. 259)
Zbiornik wyrównawczy
w uk∏adzie ch∏odnicy
powietrza do∏adowujàcego
(
S. 262)Akumulator (
S. 265)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 262)
Elektryczny wentylator
ch∏odnicy
Skraplacz (
S. 264)
Ch∏odnica silnika (
S. 264)
Zbiornik p∏ynu do
spryskiwaczy (
S. 268)
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 258 (Black plate)

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silni-
ku, gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zatrzymaç samochód w bezpiecznym miejscu, na twardym i p∏a-
skim pod∏o˝u. Rozgrzaç silnik, a nast´pnie, po jego wy∏àczeniu,
odczekaç minimum 5 minut, umo˝liwiajàc Êciekni´cie oleju na
spód silnika.
Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´
i trzymajàc szmatk´ pod jej
koƒcówkà, odczytaç poziom
oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
Kszta∏t miarki mo˝e si´ ró˝niç
w zale˝noÊci od typu samo-
chodu lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
6
5
4
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie259
6
Obs∏uga techniczna i konserwacja
Olej w silniku
51 YARIS GRMN OM52J40E_p 20/12/17 12:15 Page 259 (Black plate)

Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej
lub prawie na poziomie kreski
oznaczajàcej poziom minimalny,
dolaç oleju silnikowego takiego
samego rodzaju, jaki znajduje
si´ w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym
do ruchu wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazó-
wek zegara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç po-
mi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie pojazdu lub po wymianie
silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem lub pod-
czas cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´-
stej jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
2606-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
S. 371 Gatunek oleju
IloÊç oleju (poziom
minimalny
poziom
maksymalny)1,5 L
Narz´dzia Czysty lejek
