TOYOTA YARIS HATCHBACK 2014 Brugsanvisning (in Danish)

3717-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

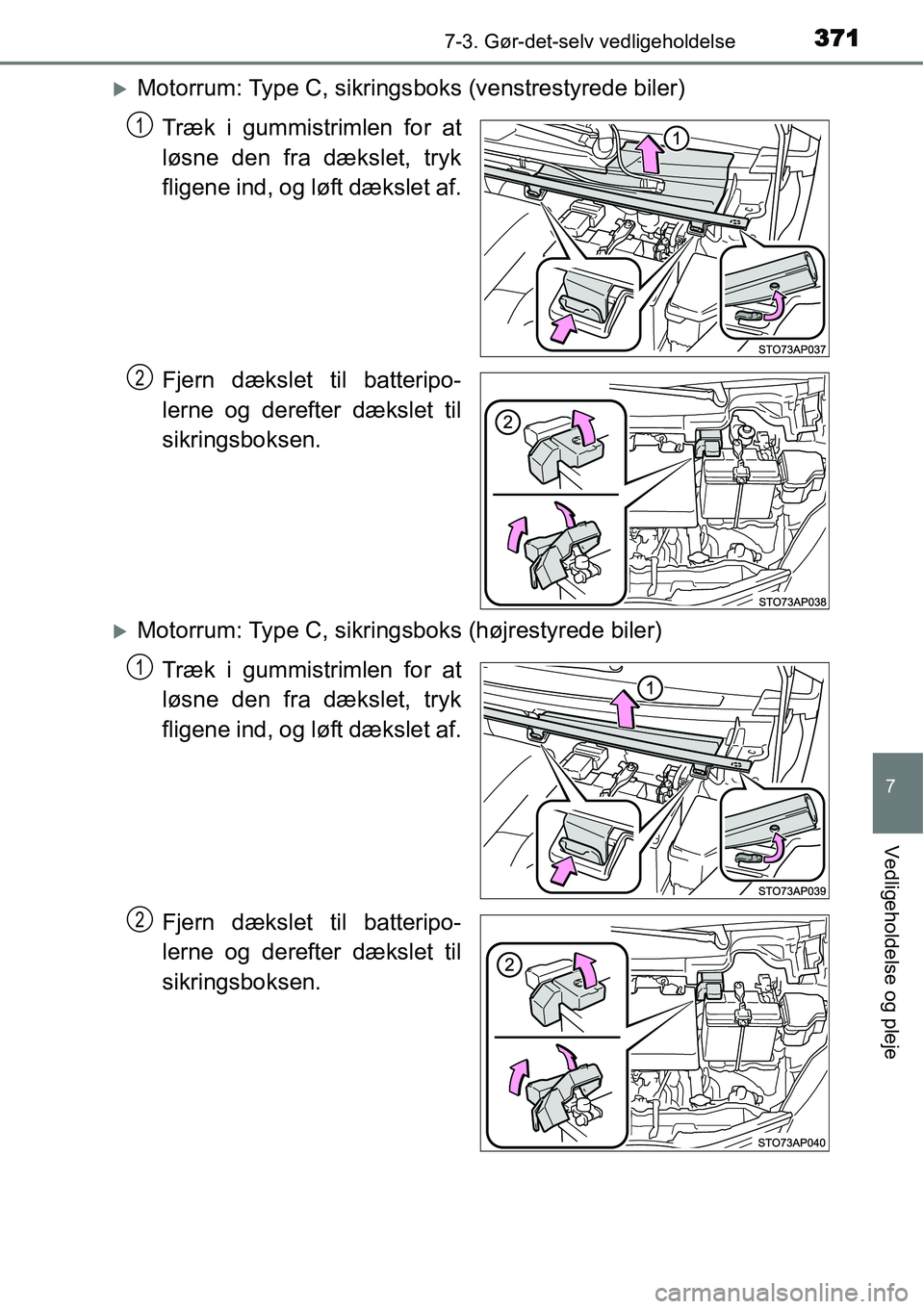

XMotorrum: Type C, sikringsboks (venstrestyrede biler)
Træk i gummistrimlen for at
løsne den fra dækslet, tryk
fligene ind, og løft dækslet af.
Fjern dækslet til batteripo-
lerne og derefter dækslet til
sikringsboksen.
XMotorrum: Type C, sikringsboks (højrestyrede biler)
Træk i gummistrimlen for at
løsne den fra dækslet, tryk
fligene ind, og løft dækslet af.
Fjern dækslet til batteripo-
lerne og derefter dækslet til
sikringsboksen.
1
2
1
2

3727-3. Gør-det-selv vedligeholdelse

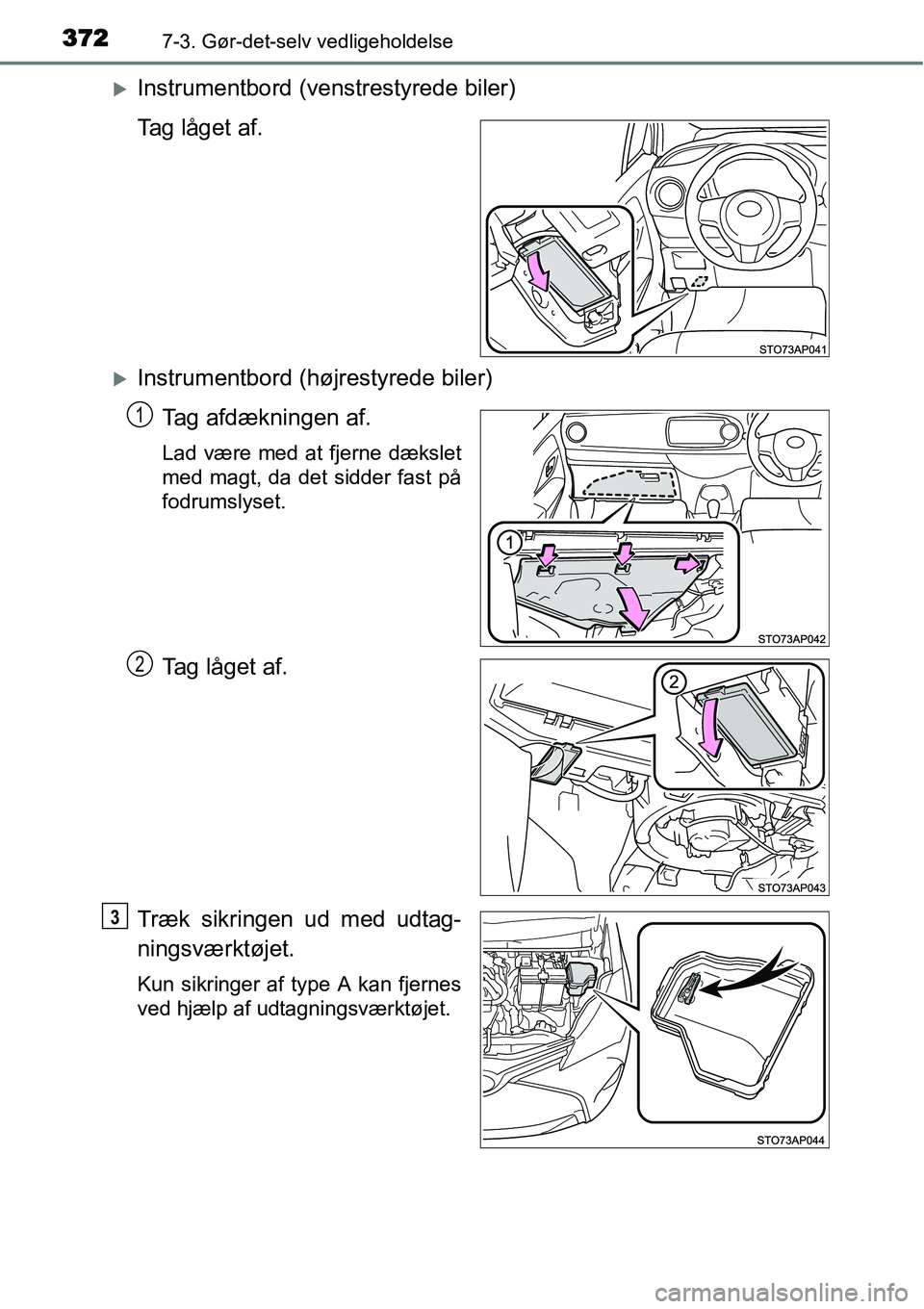

XInstrumentbord (venstrestyrede biler)
Tag låget af.
XInstrumentbord (højrestyrede biler)
Tag afdækningen af.
Lad være med at fjerne dækslet
med magt, da det sidder fast på
fodrumslyset.
Tag låget af.
Træk sikringen ud med udtag-
ningsværktøjet.
Kun sikringer af type A kan fjernes
ved hjælp af udtagningsværktøjet.
1
2
3

3737-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

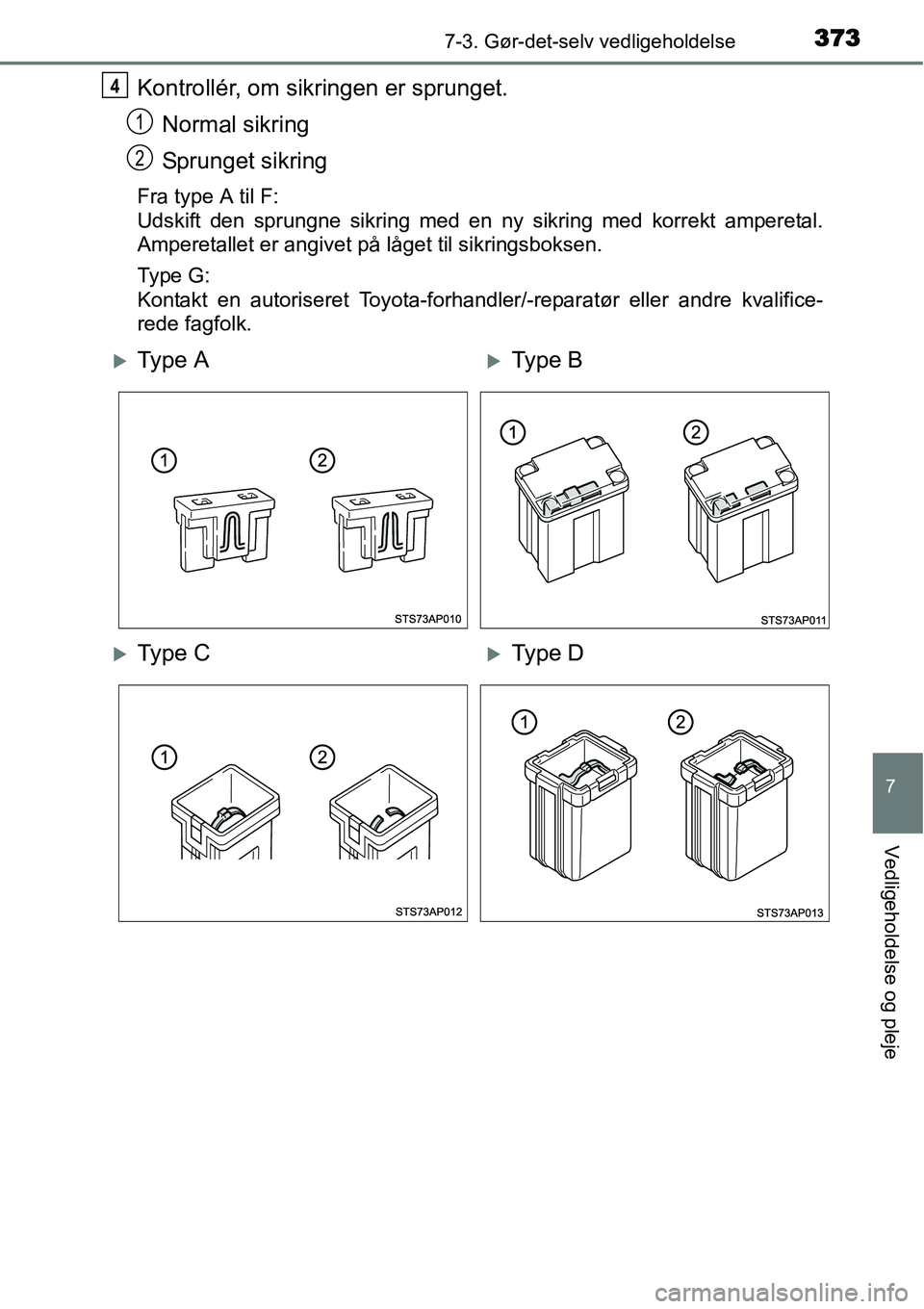

Kontrollér, om sikringen er sprunget.
Normal sikring
Sprunget sikring
Fra type A til F:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type G:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
4
1
2
XTy p e AXType B
XTy p e CXType D

3747-3. Gør-det-selv vedligeholdelse
■Efter skift af sikring
●Hvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. (→S. 376)
●Hvis den nye sikring springer igen, skal du få bilen tjekket hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
■Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
■Ved skift af pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.

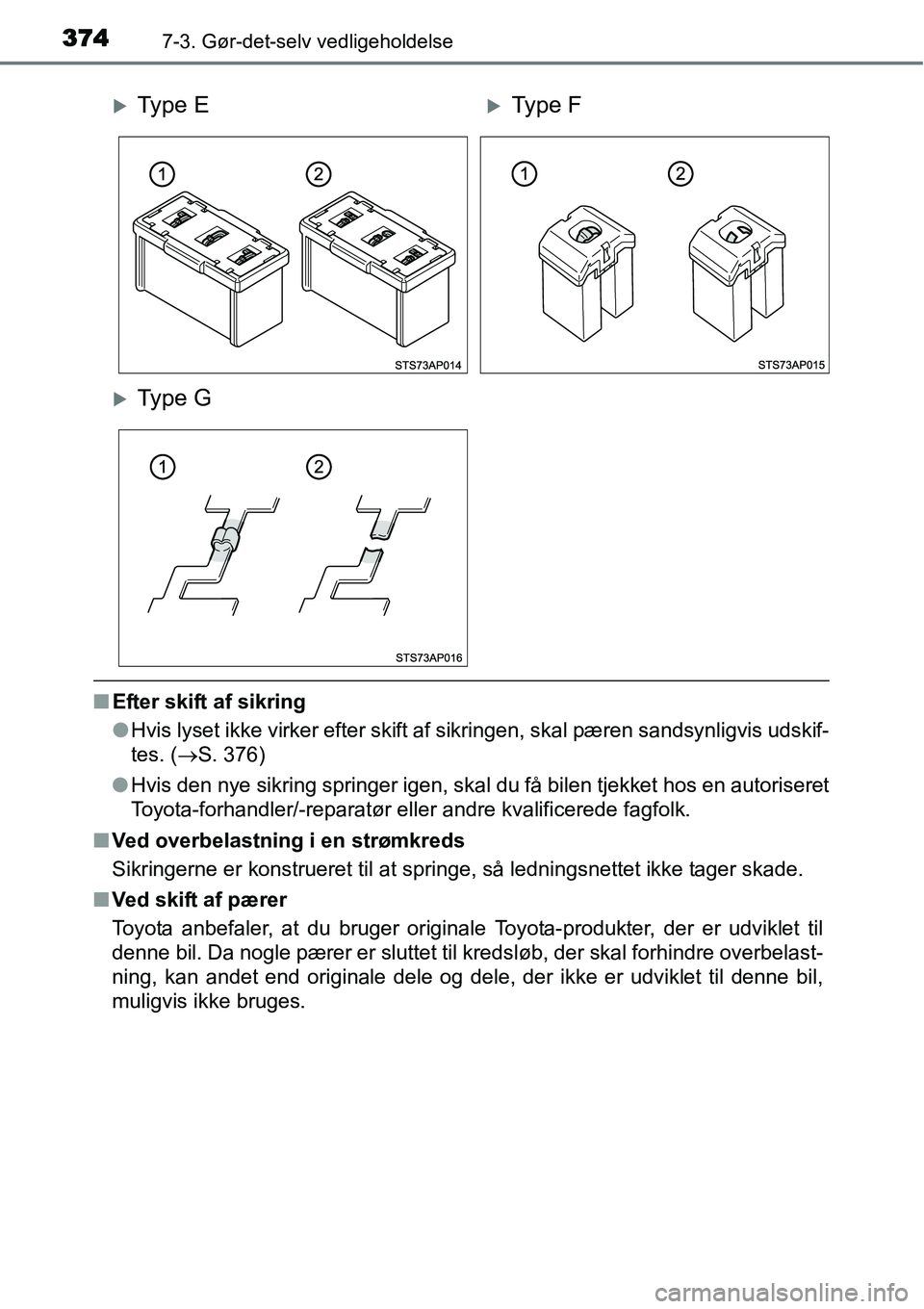

XTy p e EXType F
XTy p e G

3757-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
■Når afdækningen genmonteres (dæksel til type C-sikringer)
XVenstrestyrede biler
XHøjrestyrede biler Monter afdækningen igen, og fastgør
derefter rillen i gummistrimlen på
afdækningen.
Monter afdækningen igen, og fastgør
derefter rillen i gummistrimlen på
afdækningen.
ADVARSEL
■Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Ved undladelse heraf er der risiko for skader på bilen, brand eller kvæstel-
ser.
●Benyt aldrig en sikring med højere amperetal end angivet eller en anden
genstand i stedet for en sikring.
●Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metaltråd, heller ikke som en midlertidig
løsning.
●Foretag ikke ændringer på sikringer eller sikringsboksene.
BEMÆRK
■Før skift af sikringer
Få årsagen til den elektriske overbelastning undersøgt og eventuelle repa-
rationer foretaget af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk så hurtigt som muligt.

3767-3. Gør-det-selv vedligeholdelse

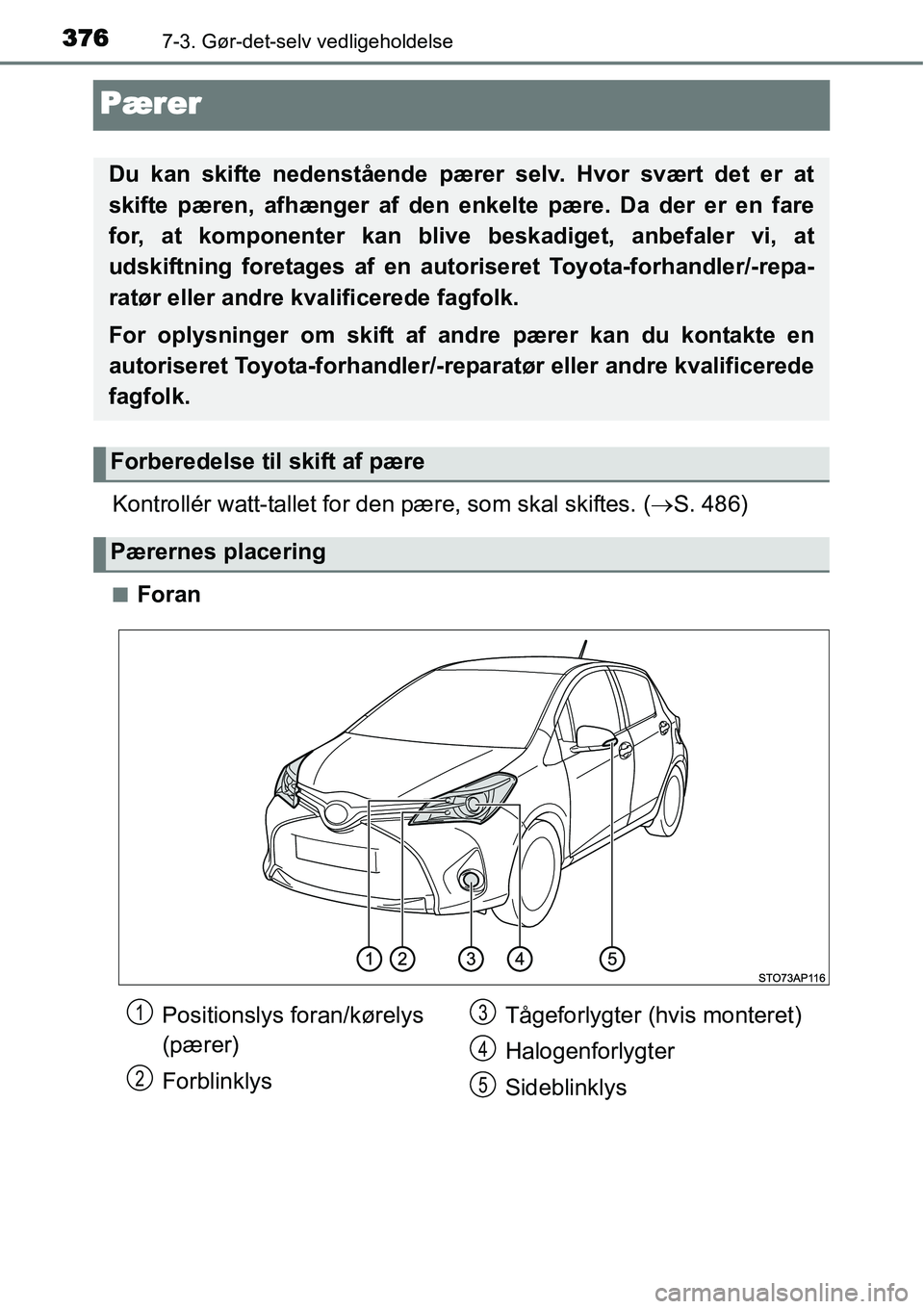

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (→S. 486)
■Foran
Du kan skifte nedenstående pærer selv. Hvor svært det er at
skifte pæren, afhænger af den enkelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
For oplysninger om skift af andre pærer kan du kontakte en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk.
Forberedelse til skift af pære
Pærernes placering
Positionslys foran/kørelys
(pærer)
ForblinklysTågeforlygter (hvis monteret)
Halogenforlygter
Sideblinklys1
2
3
4
5

3777-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

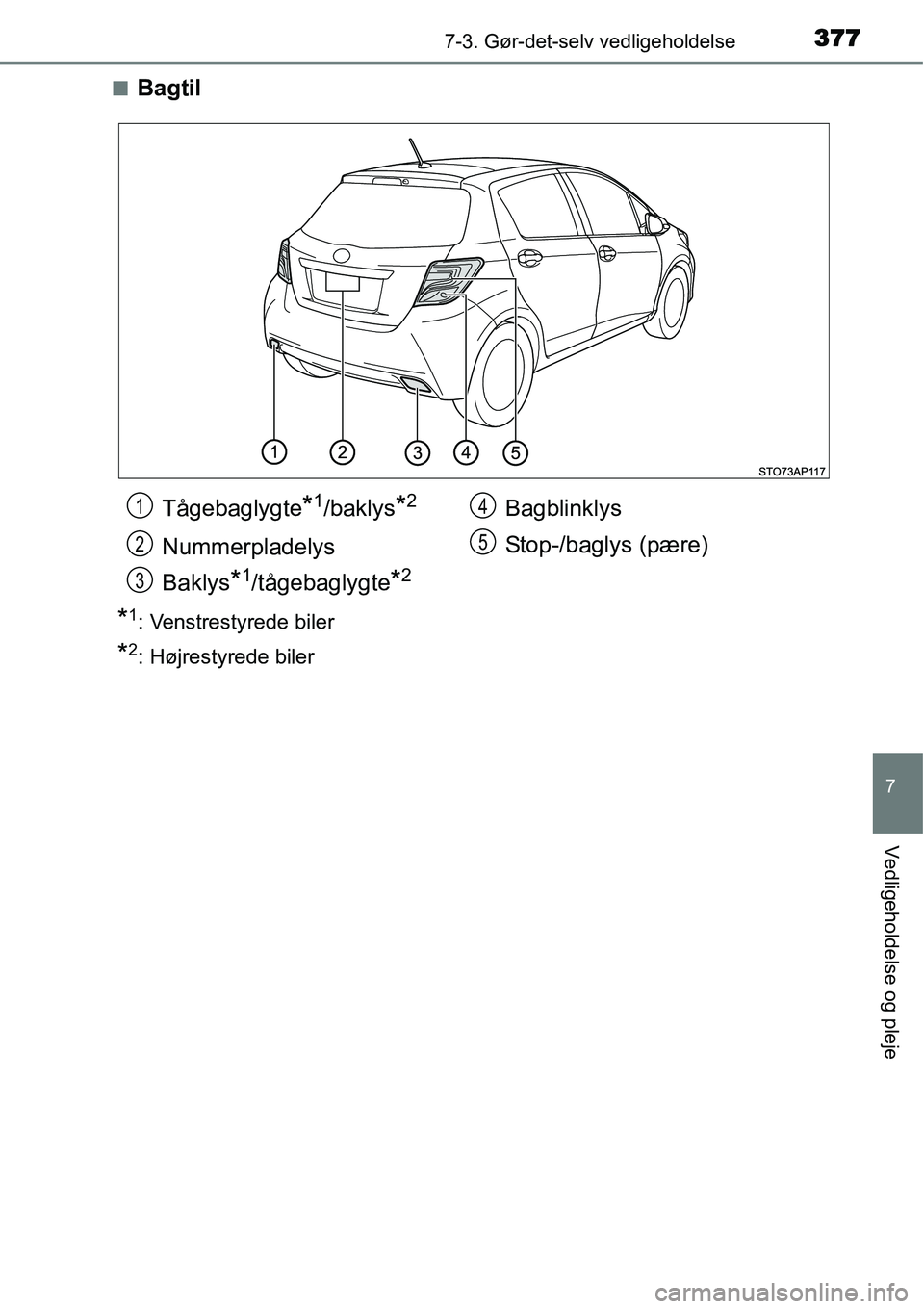

■Bagtil
*1: Venstrestyrede biler
*2: Højrestyrede biler
Tågebaglygte*1/baklys*2
Nummerpladelys
Baklys
*1/tågebaglygte*2
Bagblinklys
Stop-/baglys (pære)1
2
3
4
5

3787-3. Gør-det-selv vedligeholdelse

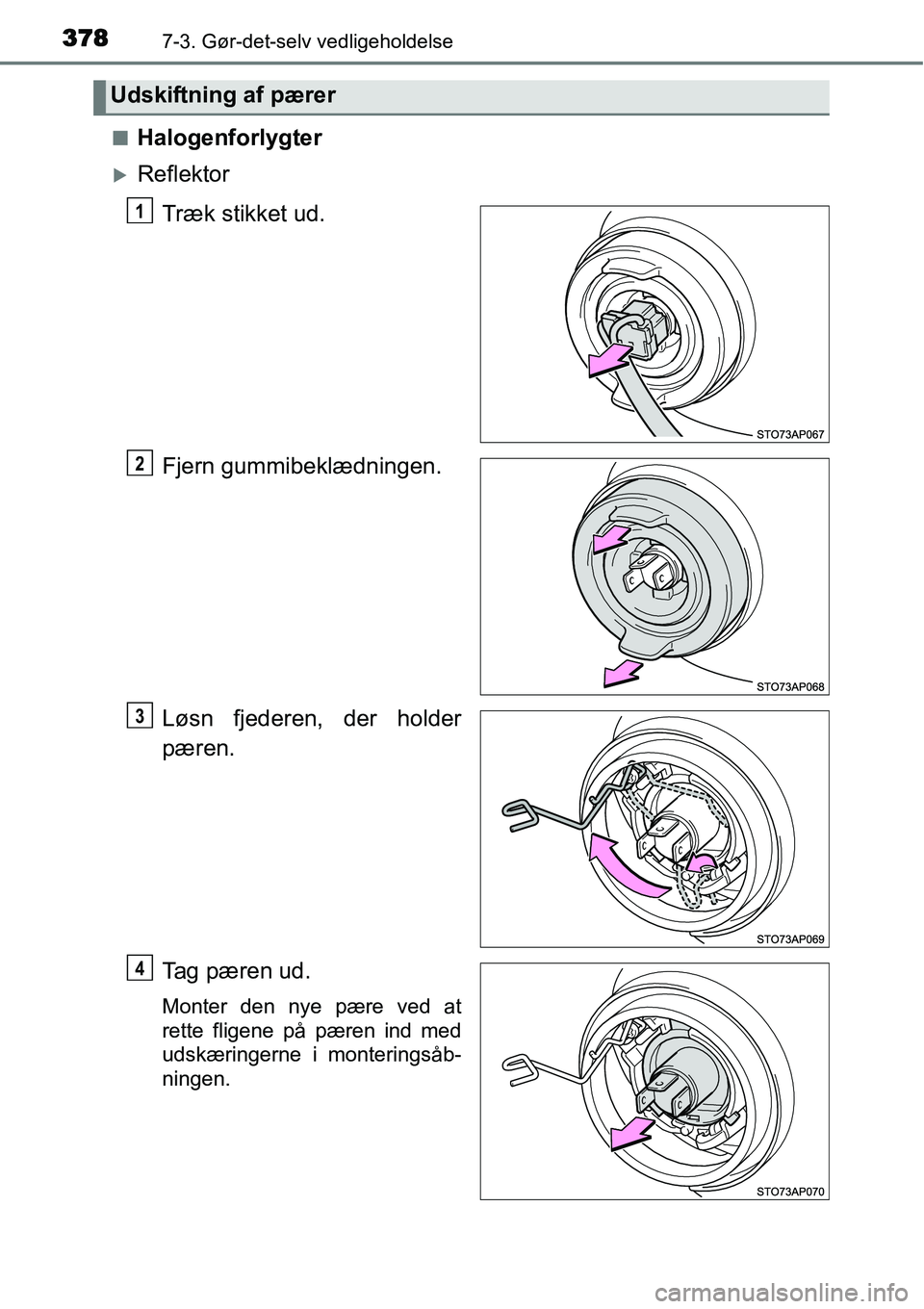

■Halogenforlygter
XReflektor
Træk stikket ud.
Fjern gummibeklædningen.
Løsn fjederen, der holder
pæren.
Tag pæren ud.
Monter den nye pære ved at
rette fligene på pæren ind med
udskæringerne i monteringsåb-
ningen.
Udskiftning af pærer
1
2
3
4

3797-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

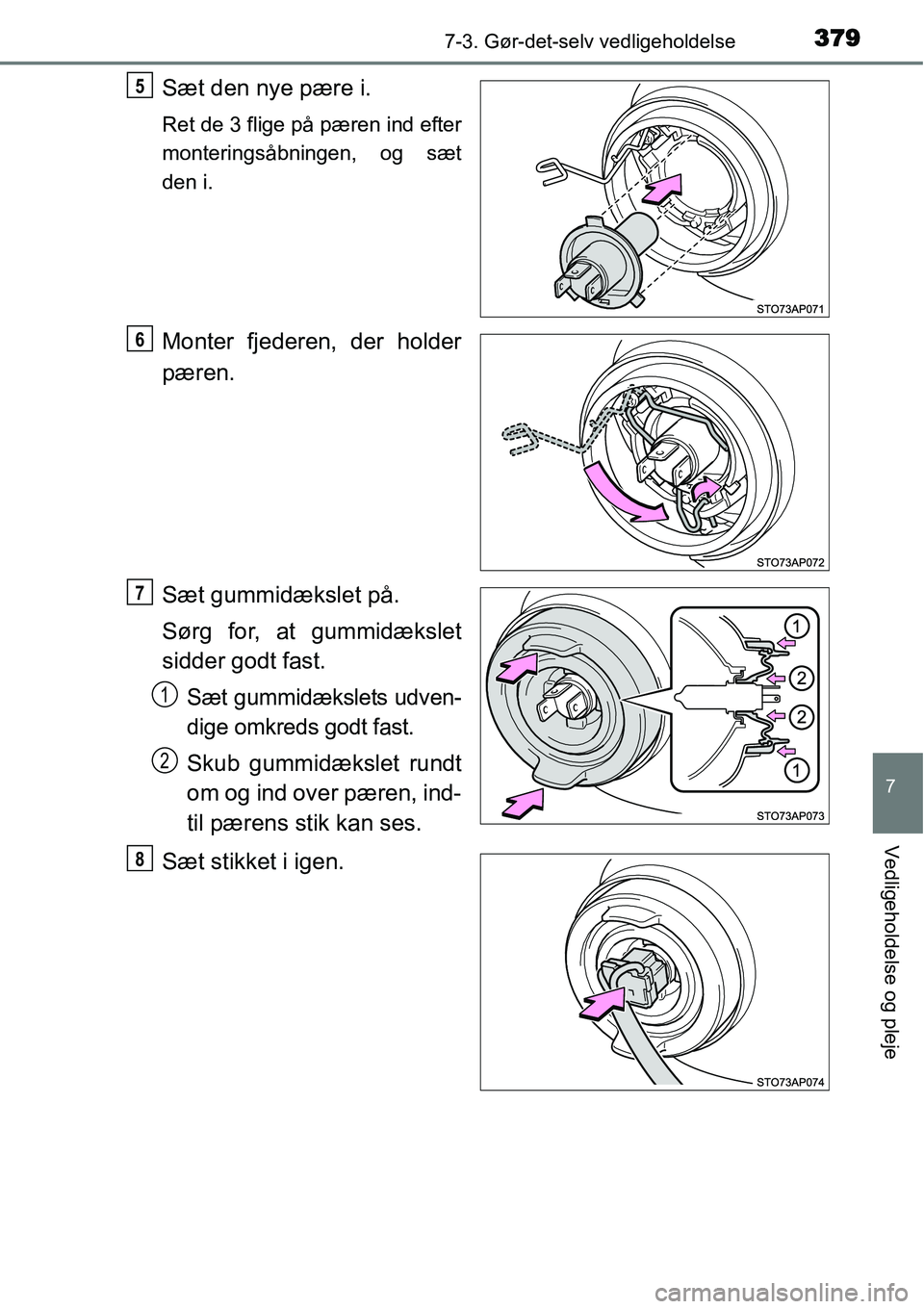

Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Monter fjederen, der holder
pæren.
Sæt gummidækslet på.
Sørg for, at gummidækslet
sidder godt fast.
Sæt gummidækslets udven-
dige omkreds godt fast.
Skub gummidækslet rundt
om og ind over pæren, ind-
til pærens stik kan ses.
Sæt stikket i igen.
5
6
7
1
2
8

3807-3. Gør-det-selv vedligeholdelse
XProjektor
Drej pærens sokkel mod
uret.
Træk pæren ud, mens du
trykker på stikkets udløser.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
1
2
3
