TOYOTA YARIS HATCHBACK 2015 Návod na použití (in Czech)

4618-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_WE_52G04CZ
*: Použijte zvedák, kliku zvedáku a klíč na matice kol. (je-li ve výbavě) (S. 446)
Zvedák, kliku zvedáku a klíč na matice kol si můžete zakoupit u kteréhokoliv
autorizovaného prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifiko-
vaného a vybaveného odborníka.
Umístění sady pro nouzovou opravu pneumatiky
Háček na demontáž poklic
(je-li ve výbavě)
Tažné oko
Klika zvedáku
*
Klíč na matice kol*
Sada pro nouzovou opravu
pneumatiky
1
2
3
4
5

4628-2. Postupy v případě nouze
YARIS_F_WE_52G04CZ
Součásti sady pro nouzovou opravu pneumatiky
Tryska
Napájecí zástrčka
HadičkaSpí nač kompresoru
Tlakoměr
Nálepky1
2
3
4
5
6

4638-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_WE_52G04CZ

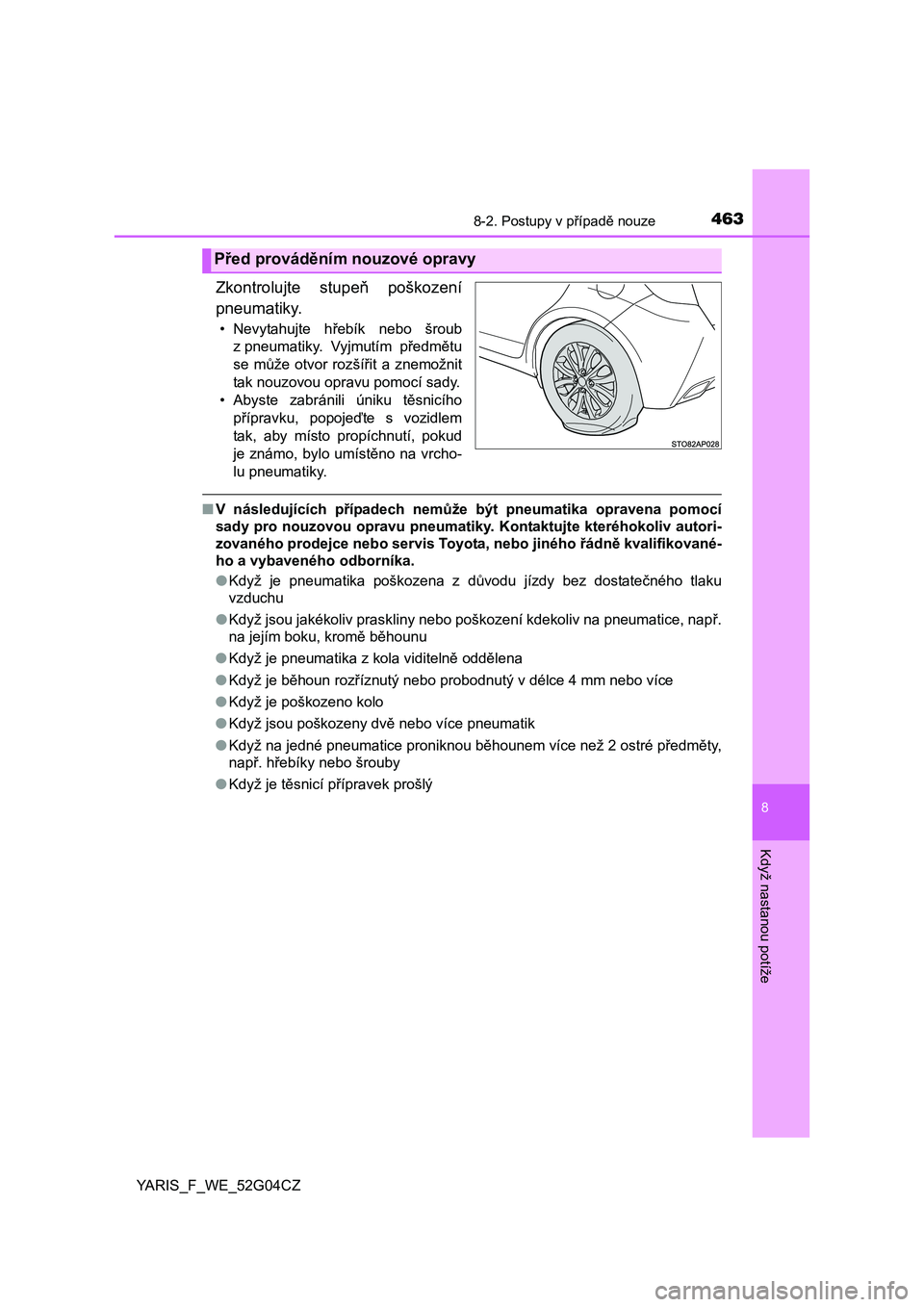

Zkontrolujte stupeň poškození
pneumatiky.
• Nevytahujte hřebík nebo šroub
z pneumatiky. Vyjmutím předmětu
se může otvor rozšířit a znemožnit
tak nouzovou opravu pomocí sady.
• Abyste zabránili úniku těsnicího
přípravku, popojeďte s vozidlem
tak, aby místo propíchnutí, pokud
je známo, bylo umístěno na vrcho-
lu pneumatiky.
■V následujících případech nemůže být pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky. Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
●Když je pneumatika poškozena z důvodu jízdy bez dostatečného tlaku
vzduchu
●Když jsou jakékoliv praskliny nebo poškození kdekoliv na pneumatice, např.
na jejím boku, kromě běhounu
●Když je pneumatika z kola viditelně oddělena
●Když je běhoun rozříznutý nebo probodnutý v délce 4 mm nebo více
●Když je poškozeno kolo
●Když jsou poškozeny dvě nebo více pneumatik
●Když na jedné pneumatice proniknou běhounem více než 2 ostré předměty,
např. hřebíky nebo šrouby
●Když je těsnicí přípravek prošlý
Před prováděním nouzové opravy

4648-2. Postupy v případě nouze
YARIS_F_WE_52G04CZ
Vozidla s podlahovou deskou: Zvedněte podlahovou desku a za-
táhněte ji směrem k sobě, abyste ji vyjmuli. (S. 333)
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte sadu pro nouzovou
opravu pneumatiky.
Vyjměte opravnou sadu z brašny na nářadí.
Když vyjímáte lahev z originálního sáčku, neroztrhejte ani nevyhazujte sá-
ček.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Vyjmutí sady pro nouzovou opravu pneumatiky
1
2
3
Postup při nouzové opravě
1
2

4658-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_WE_52G04CZ
Sejměte uzávěr z lahve.
Připojte trysku na ventilek.
Zašroubujte konec trysky směrem
doprava až na doraz.
Lahev by měla být zavěšena svisle
bez kontaktu se zemí. Pokud lahev
nevisí svisle, pohněte s vozidlem
tak, aby byl ventilek pneumatiky
umístěn správně.
Ujistěte se, že je spínač kom-
presoru vypnutý.
Vyjměte napájecí zástrčku z kom-
presoru.
3
4
5
6

4668-2. Postupy v případě nouze
YARIS_F_WE_52G04CZ
Vytáhněte hadičku z kompre-
soru.
Připojte napájecí zástrčku do
napájecí zásuvky nebo zásuvky
zapalovače cigaret.
(S. 337, 338)
Připevněte 2 nálepky dle obrázku.
Před připevněním nálepek odstraň-
te z kola veškeré nečistoty a vlh-
kost. Pokud není možné nálepku
připevnit, řekněte kterémukoliv au-
torizovanému prodejci nebo servi-
su Toyota, nebo jinému řádně
kvalifikovanému a vybavenému od-
borníkovi, když necháváte pneuma-
tiku opravit a vyměnit, že byl
vstříknut těsnicí přípravek.
7
8
9

4678-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_WE_52G04CZ
Připojte lahev ke kompresoru.
Zašroubujte konec hadičky smě-
rem doprava až na doraz.
Zkontrolujte předepsaný tlak
huštění pneumatik.
Tlak huštění pneumatik je uveden
na štítku v odkládací schránce.
(S. 509)
Nastartujte motor.
Abyste vstříkli těsnicí prostře-
dek do pneumatiky, zapněte
spínač kompresoru.
10
11
12
13

4688-2. Postupy v případě nouze
YARIS_F_WE_52G04CZ

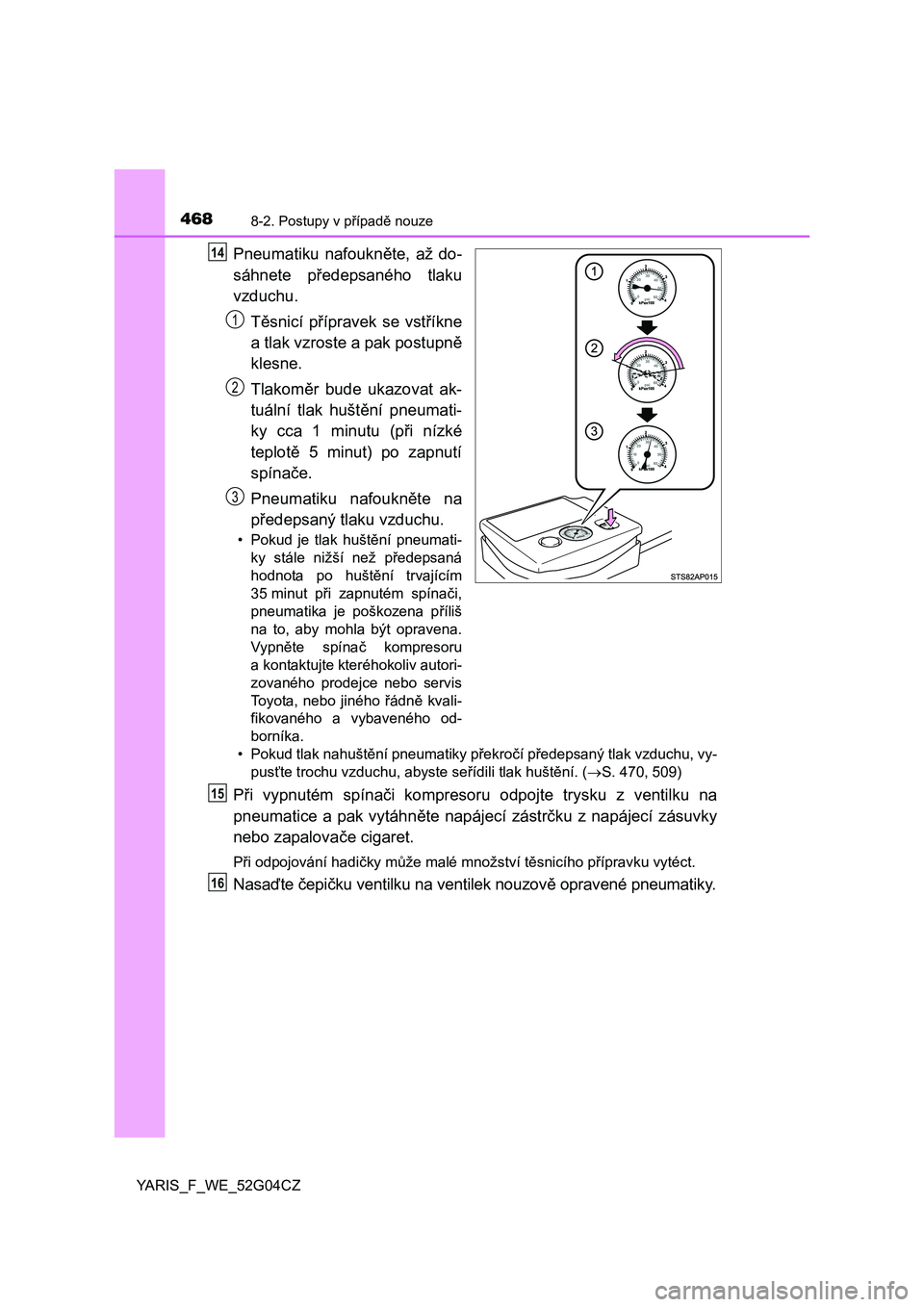

Pneumatiku nafoukněte, až do-
sáhnete předepsaného tlaku
vzduchu.
Těsnicí přípravek se vstříkne
a tlak vzroste a pak postupně
klesne.
Tlakoměr bude ukazovat ak-
tuální tlak huštění pneumati-
ky cca 1 minutu (při nízké
teplotě 5 minut) po zapnutí
spínače.
Pneumatiku nafoukněte na
předepsaný tlaku vzduchu.
• Pokud je tlak huštění pneumati-
ky stále nižší než předepsaná
hodnota po huštění trvajícím
35 minut při zapnutém spínači,
pneumatika je poškozena příliš
na to, aby mohla být opravena.
Vypněte spínač kompresoru
a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.
• Pokud tlak nahuštění pneumatiky překročí předepsaný tlak vzduchu, vy-
pusťte trochu vzduchu, abyste seřídili tlak huštění. (S. 470,509)
Při vypnutém spínači kompresoru odpojte trysku z ventilku na
pneumatice a pak vytáhněte napájecí zástrčku z napájecí zásuvky
nebo zapalovače cigaret.
Při odpojování hadičky může malé množství těsnicího přípravku vytéct.
Nasaďte čepičku ventilku na ventilek nouzově opravené pneumatiky.
14
1
2
3
15
16

4698-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_WE_52G04CZ
Odpojte hadičku od lahve a při-
pevněte uzávěr na lahev.
Umístěte lahev do originálního sáč-
ku a zavřete ho.
Dočasně uložte lahev a kompresor v zavazadlovém prostoru.
Aby došlo k rovnoměrnému nanesení tekutého těsnicího přípravku
uvnitř pneumatiky, jeďte ihned bezpečně přibližně 5 km rychlostí do
80 km/h.
Po ujetí cca 5 km zastavte vo-
zidlo na bezpečném místě
s pevným, rovným podkladem
a připojte kompresor.
Zapněte spínač kompresoru
apočkejte přibližně 5 sekund,
pak spínač vypněte. Zkontroluj-
te tlak huštění pneumatiky.
Když je tlak huštění pneuma-
tiky pod 130 kPa (1,3 kgf/cm
2
nebo bar, 19 psi): Defekt ne-
může být opraven. Kontaktujte
kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
17
1

4708-2. Postupy v případě nouze
YARIS_F_WE_52G04CZ

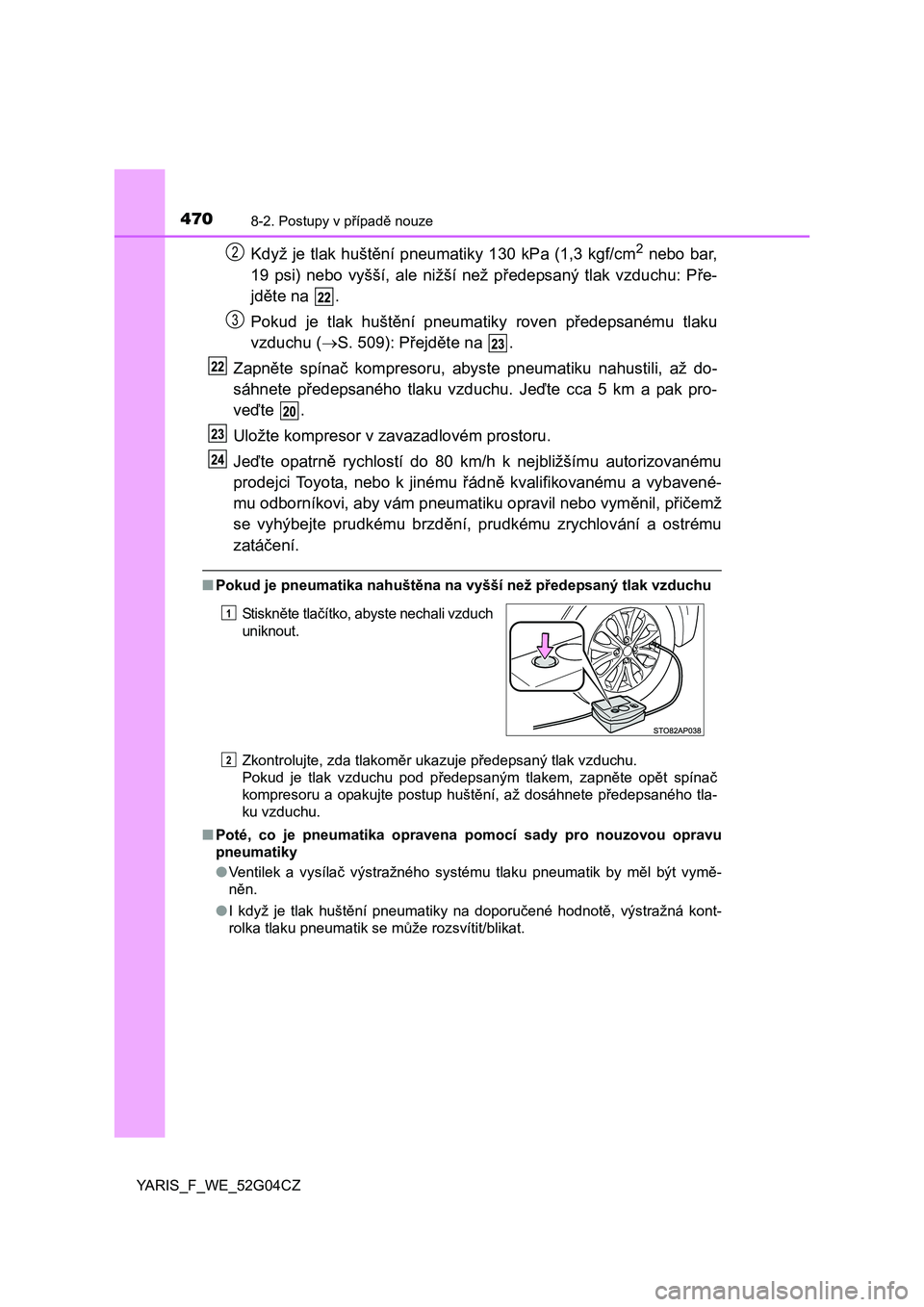

Když je tlak huštění pneumatiky 130 kPa (1,3 kgf/cm2 nebo bar,
19 psi) nebo vyšší, ale nižší než předepsaný tlak vzduchu: Pře-
jděte na .
Pokud je tlak huštění pneumatiky roven předepsanému tlaku
vzduchu (S. 509): Přejděte na .
Zapněte spínač kompresoru, abyste pneumatiku nahustili, až do-
sáhnete předepsaného tlaku vzduchu. Jeďte cca 5 km a pak pro-
veďte .
Uložte kompresor v zavazadlovém prostoru.
Jeďte opatrně rychlostí do 80 km/h k nejbližšímu autorizovanému
prodejci Toyota, nebo k jinému řádně kvalifikovanému a vybavené-
mu odborníkovi, aby vám pneumatiku opravil nebo vyměnil, přičemž
se vyhýbejte prudkému brzdění, prudkému zrychlování a ostrému
zatáčení.
■Pokud je pneumatika nahuštěna na vyšší než předepsaný tlak vzduchu
Zkontrolujte, zda tlakoměr ukazuje předepsaný tlak vzduchu.
Pokud je tlak vzduchu pod předepsaným tlakem, zapněte opět spínač
kompresoru a opakujte postup huštění, až dosáhnete předepsaného tla-
ku vzduchu.
■Poté, co je pneumatika opravena pomocí sady pro nouzovou opravu
pneumatiky
●Ventilek a vysílač výstražného systému tlaku pneumatik by měl být vymě-
něn.
●I když je tlak huštění pneumatiky na doporučené hodnotě, výstražná kont-
rolka tlaku pneumatik se může rozsvítit/blikat.
Stiskněte tlačítko, abyste nechali vzduch
uniknout.
2
3
1
2
