TOYOTA YARIS HATCHBACK 2015 Návod na použití (in Czech)

5019-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04CZ■

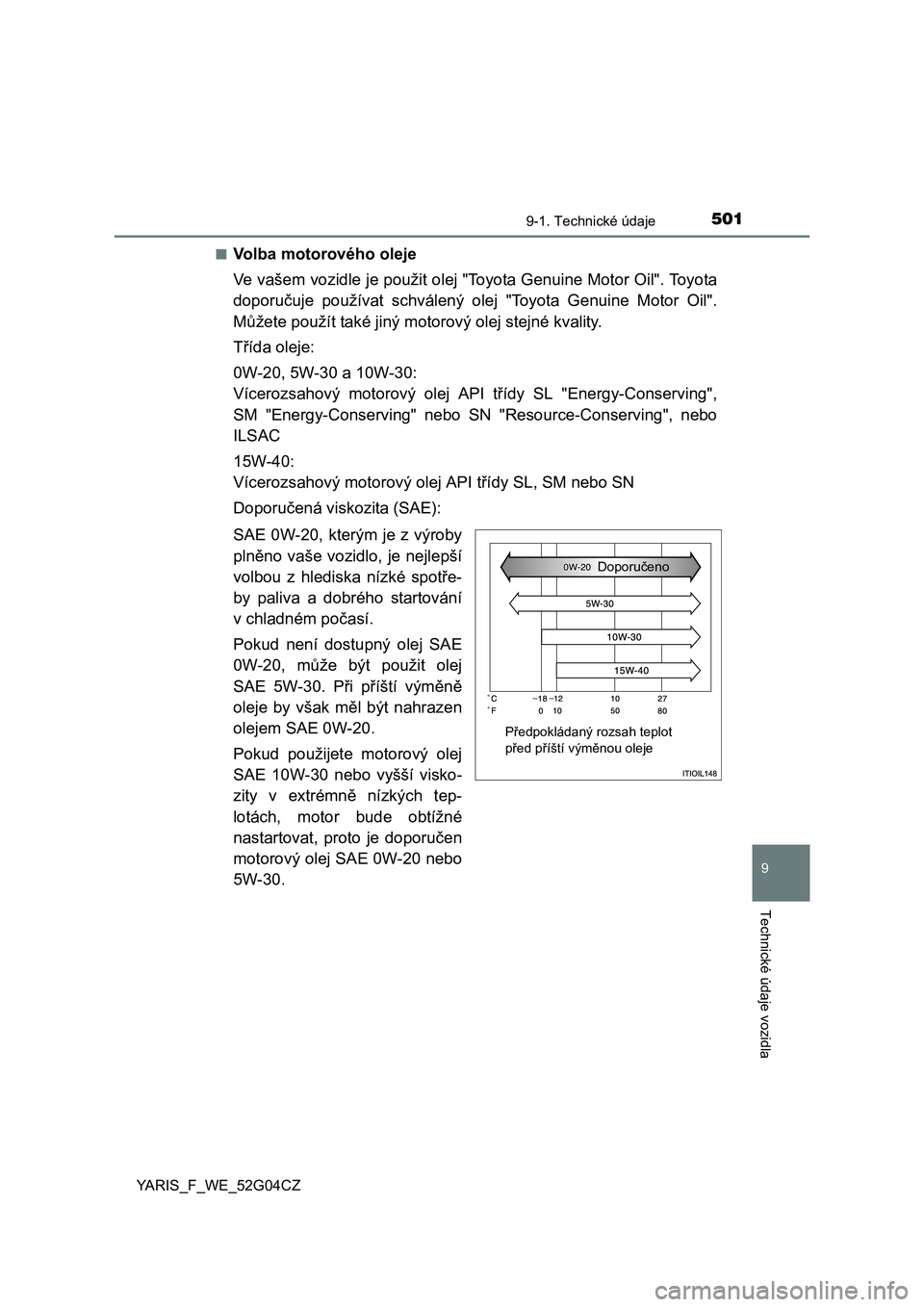

Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Předpokládaný rozsah teplot
před příští výměnou oleje Doporučeno

5029-1. Technické údaje
YARIS_F_WE_52G04CZ

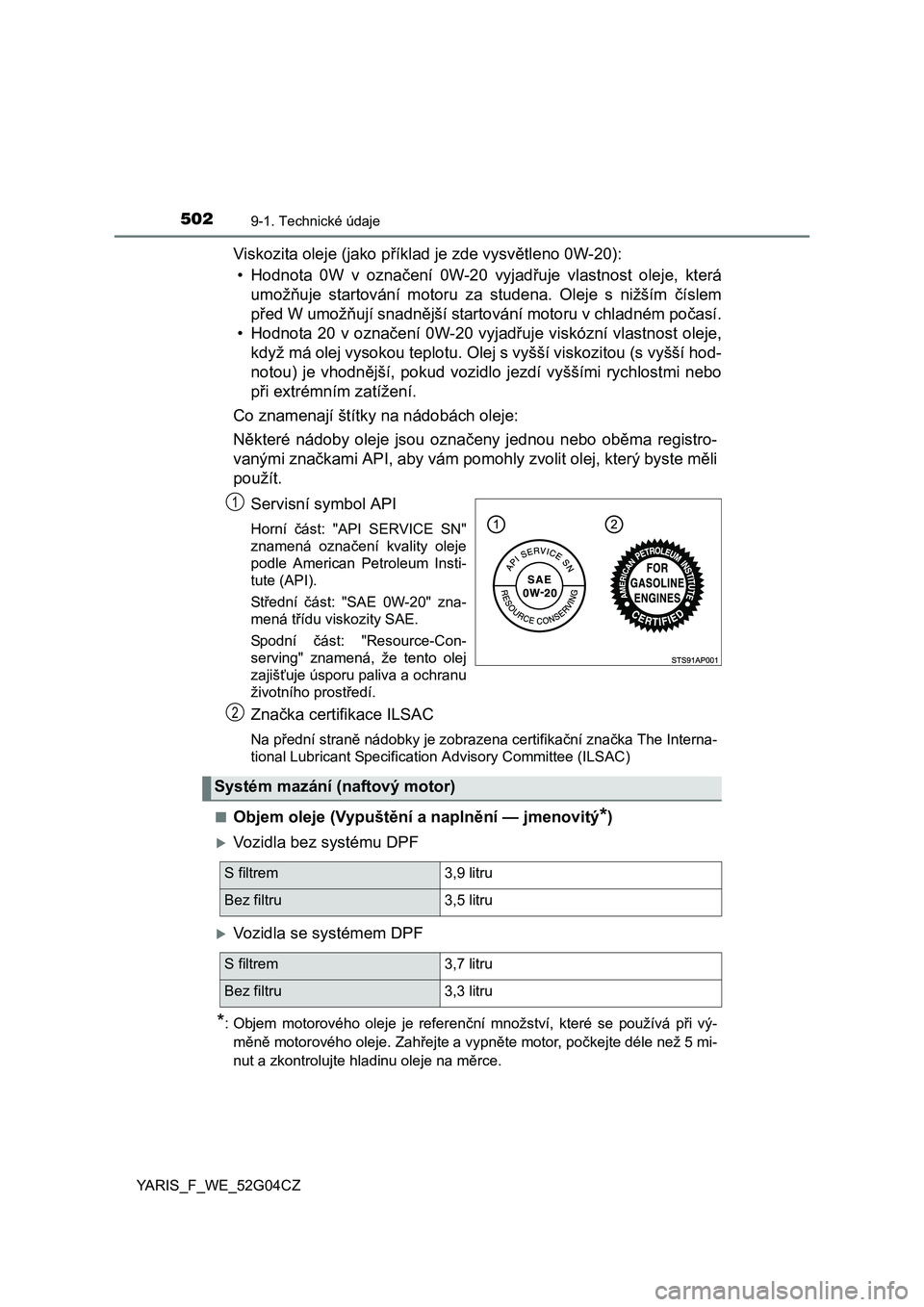

Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochranu
životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
■
Objem oleje (Vypuštění a naplnění — jmenovitý*)
Vozidla bez systému DPF
Vozidla se systémem DPF
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
1
2
Systém mazání (naftový motor)
S filtrem 3,9 litru
Bez filtru 3,5 litru
S filtrem 3,7 litru
Bez filtru 3,3 litru

5039-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04CZ■
Volba motorového oleje
Vozidla bez systému DPF*
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2, B1, API CF-4 nebo CF
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 5W-30 nebo
0W-30.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
Předpokládaný rozsah teplot
před příští výměnou oleje Doporučeno

5049-1. Technické údaje
YARIS_F_WE_52G04CZ

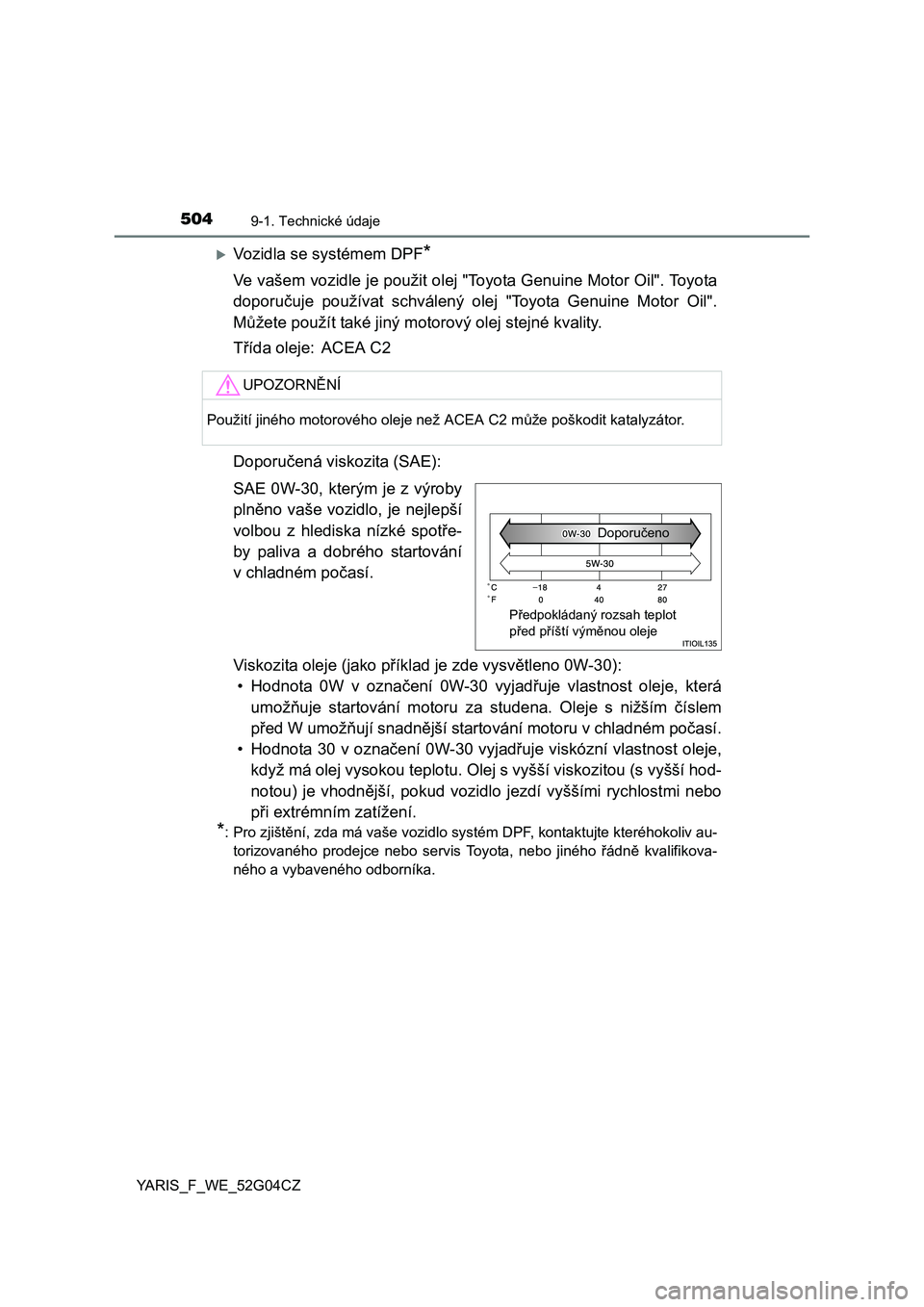

Vozidla se systémem DPF*
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot
před příští výměnou oleje Doporučeno

5059-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04CZ■

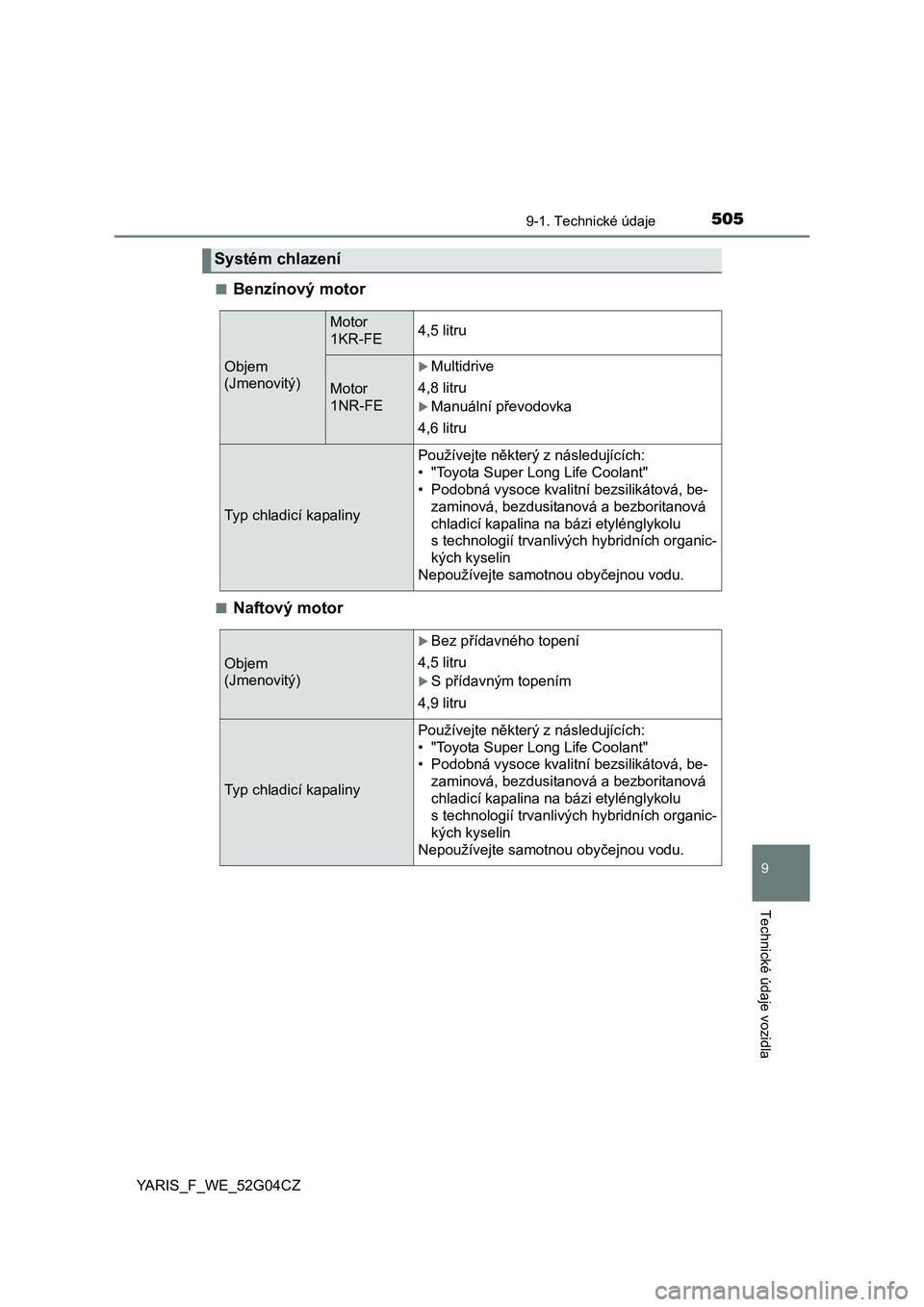

Benzínový motor
■Naftový motor
Systém chlazení
Objem
(Jmenovitý)
Motor
1KR-FE4,5 litru
Motor
1NR-FE
Multidrive
4,8 litru
Manuální převodovka
4,6 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.
Objem
(Jmenovitý)
Bez přídavného topení
4,5 litru
S přídavným topením
4,9 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.

5069-1. Technické údaje
YARIS_F_WE_52G04CZ
*: Objem kapaliny je referenční hodnota. Pokud je nutná výměna, kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řád-
ně kvalifikovaného a vybaveného odborníka.

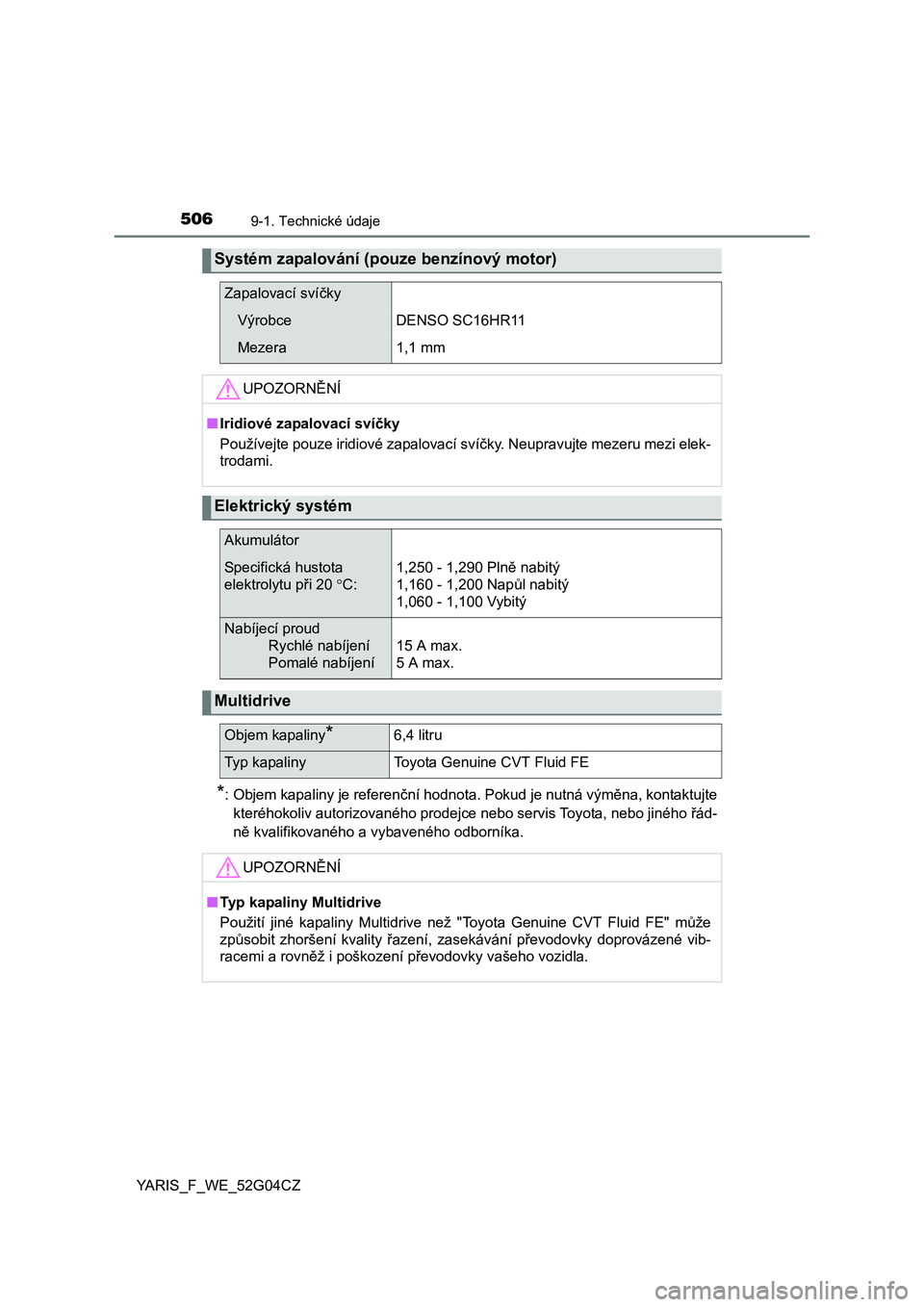

Systém zapalování (pouze benzínový motor)
Zapalovací svíčky
VýrobceDENSO SC16HR11
Mezera1,1 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
Akumulátor
Specifická hustota
elektrolytu při 20C:1,250 - 1,290 Plně nabitý
1,160 - 1,200 Napůl nabitý
1,060 - 1,100 Vybitý
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení15 A max.
5 A max.
Multidrive
Objem kapaliny*6,4 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny Multidrive než "Toyota Genuine CVT Fluid FE" může
způsobit zhoršení kvality řazení, zasekávání převodovky doprovázené vib-
racemi a rovněž i poškození převodovky vašeho vozidla.

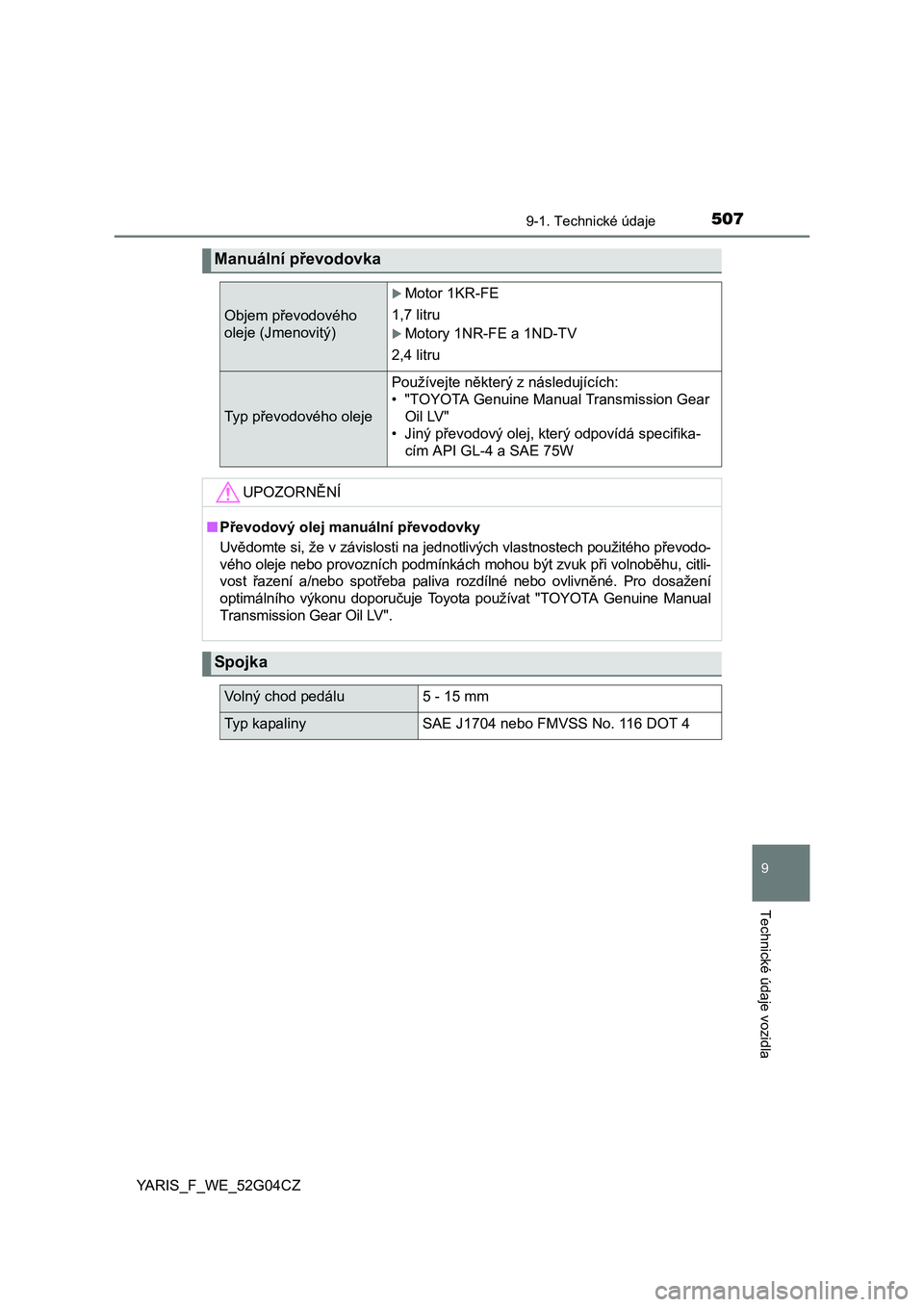

5079-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04CZ
Manuální převodovka
Objem převodového
oleje (Jmenovitý)
Motor 1KR-FE
1,7 litru
Motory 1NR-FE a 1ND-TV
2,4 litru
Ty p převodového oleje
Používejte některý z následujících:
• "TOYOTA Genuine Manual Transmission Gear
Oil LV"
• Jiný převodový olej, který odpovídá specifika-
cím API GL-4 a SAE 75W
UPOZORNĚNÍ
■Převodový olej manuální převodovky
Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převodo-
vého oleje nebo provozních podmínkách mohou být zvuk při volnoběhu, citli-
vost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné. Pro dosažení
optimálního výkonu doporučuje Toyota používat "TOYOTA Genuine Manual
Transmission Gear Oil LV".
Spojka
Volný chod pedálu5 - 15 mm
Typ kapalinySAE J1704 nebo FMVSS No. 116 DOT 4

5089-1. Technické údaje
YARIS_F_WE_52G04CZ
*1: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N

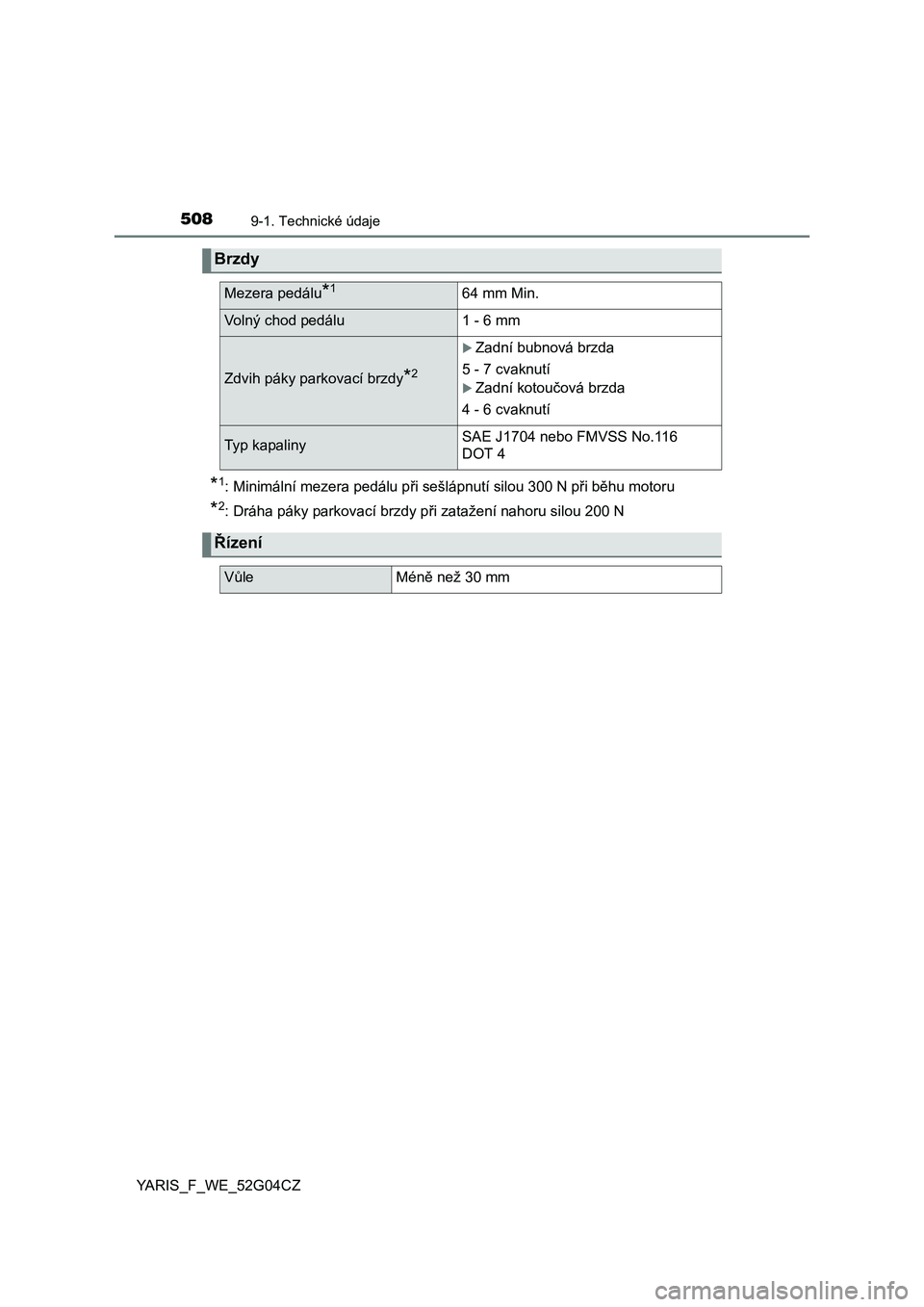

Brzdy
Mezera pedálu*164 mm Min.
Volný chod pedálu1 - 6 mm
Zdvih páky parkovací brzdy*2
Zadní bubnová brzda
5 - 7 cvaknutí
Zadní kotoučová brzda
4 - 6 cvaknutí
Typ kapalinySAE J1704 nebo FMVSS No.116
DOT 4
Řízení
VůleMéně než 30 mm

5099-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04CZ

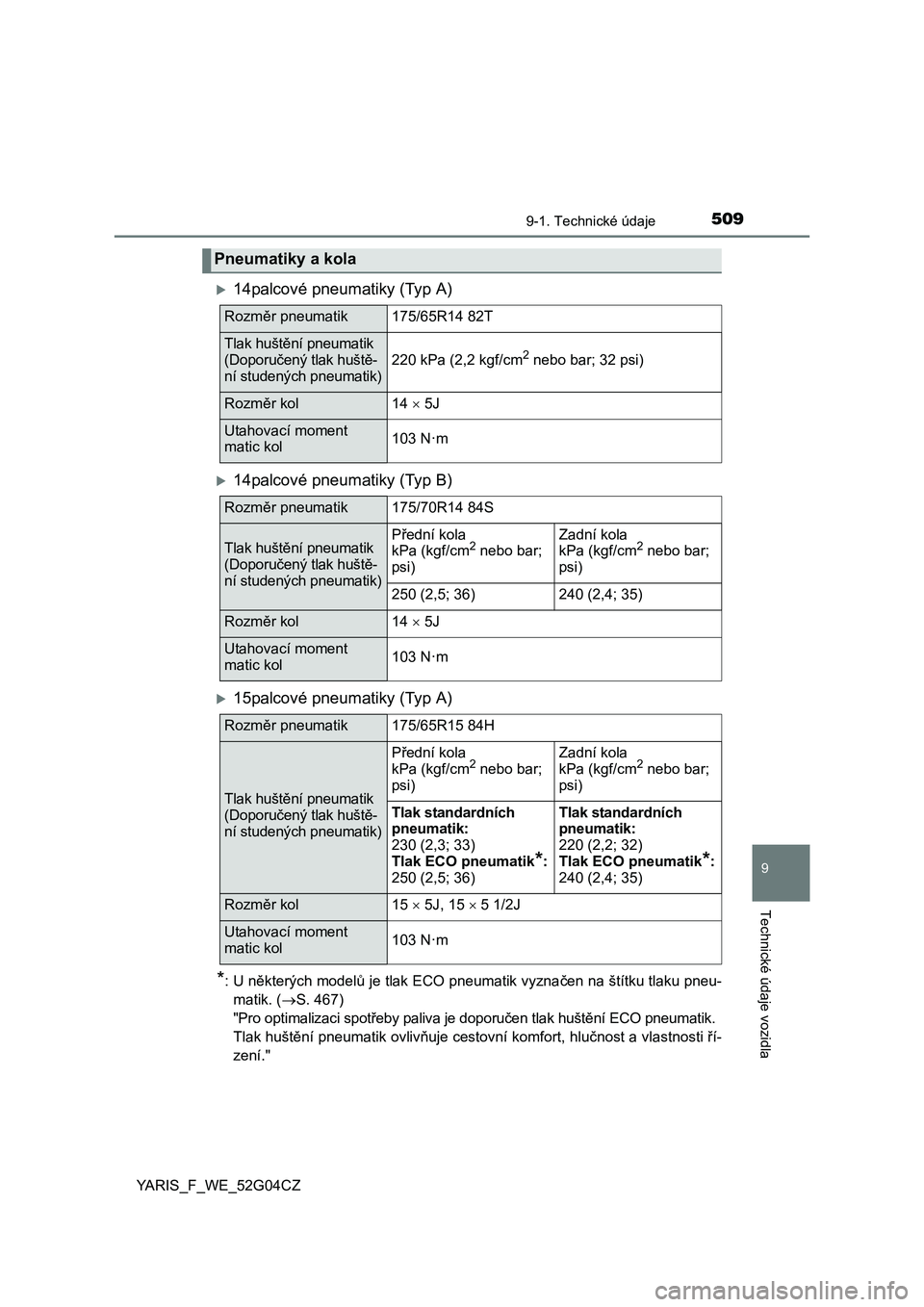

14palcové pneumatiky (Typ A)
14palcové pneumatiky (Typ B)
15palcové pneumatiky (Typ A)
*:U některých modelů je tlak ECO pneumatik vyznačen na štítku tlaku pneu-
matik. (S. 467)
"Pro optimalizaci spotřeby paliva je doporučen tlak huštění ECO pneumatik.
Tlak huštění pneumatik ovlivňuje cestovní komfort, hlučnost a vlastnosti ří-
zení."
Pneumatiky a kola
Rozměr pneumatik175/65R14 82T
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Rozměr kol14  5J
Utahovací moment
matic kol103 N·m
Rozměr pneumatik175/70R14 84S
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)Přední kola
kPa (kgf/cm2 nebo bar;
psi)
Zadní kola
kPa (kgf/cm2 nebo bar;
psi)
250 (2,5; 36)240 (2,4; 35)
Rozměr kol14  5J
Utahovací moment
matic kol103 N·m
Rozměr pneumatik175/65R15 84H
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
Přední kola
kPa (kgf/cm2 nebo bar;
psi)
Zadní kola
kPa (kgf/cm2 nebo bar;
psi)
Tlak standardních
pneumatik:
230 (2,3; 33)
Tlak ECO pneumatik
*:
250 (2,5; 36)
Tlak standardních
pneumatik:
220 (2,2; 32)
Tlak ECO pneumatik
*:
240 (2,4; 35)
Rozměr kol15  5J, 15  5 1/2J
Utahovací moment
matic kol103 N·m

5109-1. Technické údaje
YARIS_F_WE_52G04CZ

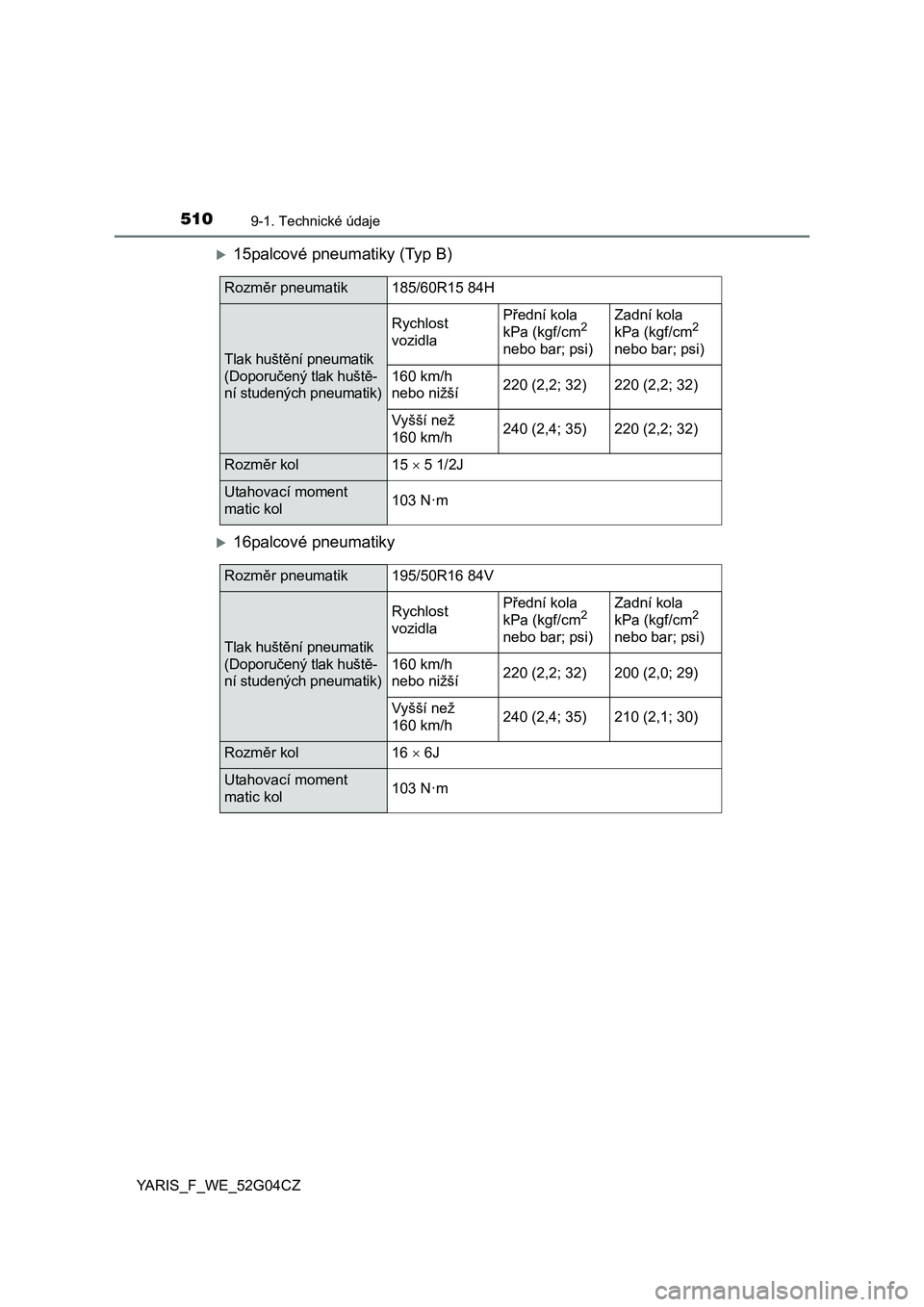

15palcové pneumatiky (Typ B)
16palcové pneumatiky
Rozměr pneumatik185/60R15 84H
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
Rychlost
vozidlaPřední kola
kPa (kgf/cm2
nebo bar; psi)
Zadní kola
kPa (kgf/cm2
nebo bar; psi)
160 km/h
nebo nižší220 (2,2; 32)220 (2,2; 32)
Vyšší než
160 km/h240 (2,4; 35)220 (2,2; 32)
Rozměr kol15 5 1/2J
Utahovací moment
matic kol103 N·m
Rozměr pneumatik195/50R16 84V
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
Rychlost
vozidlaPřední kola
kPa (kgf/cm2
nebo bar; psi)
Zadní kola
kPa (kgf/cm2
nebo bar; psi)
160 km/h
nebo nižší220 (2,2; 32)200 (2,0; 29)
Vyšší než
160 km/h240 (2,4; 35)210 (2,1; 30)
Rozměr kol16  6J
Utahovací moment
matic kol103 N·m
