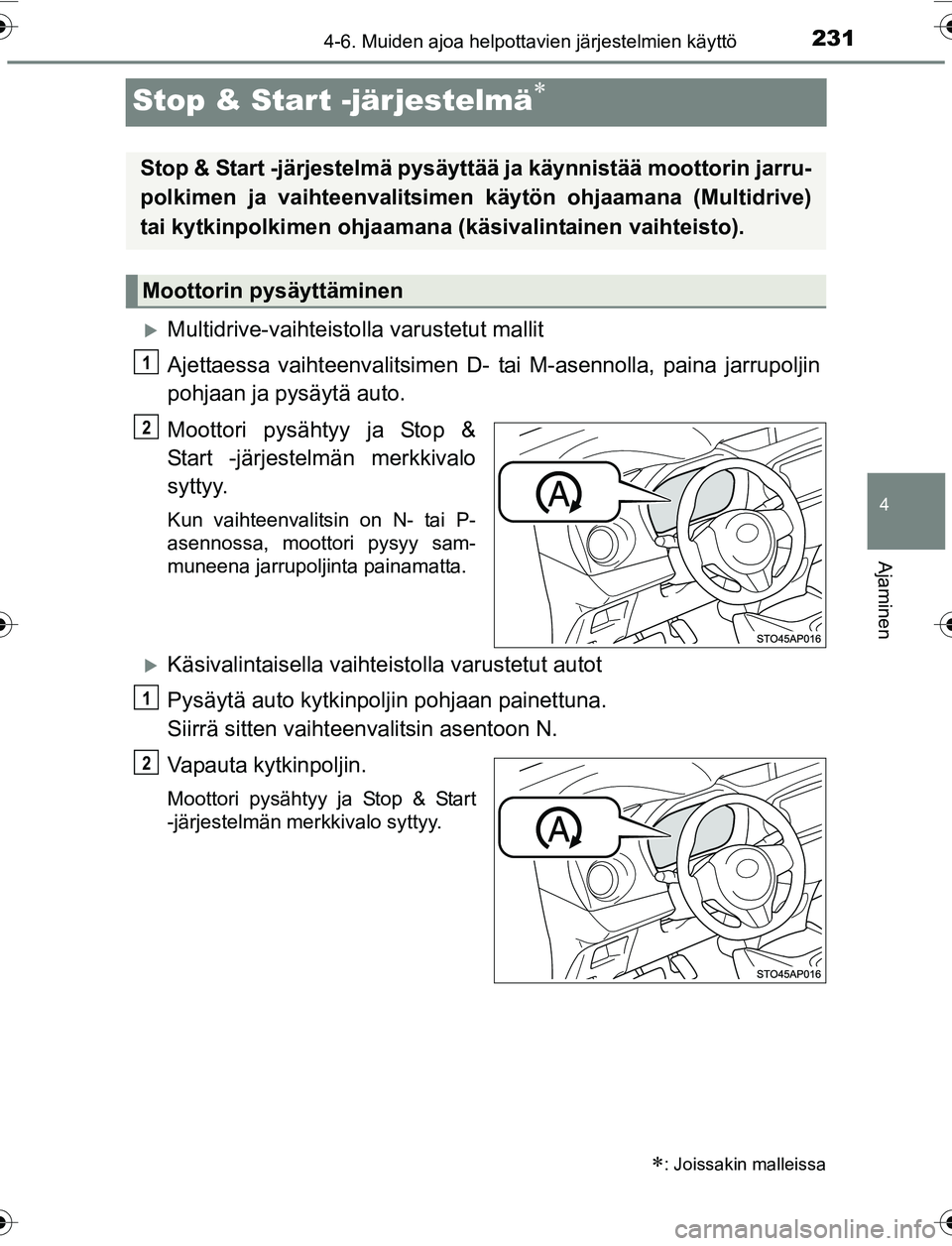

TOYOTA YARIS HATCHBACK 2015 Omistajan Käsikirja (in Finnish)

231
4
4-6. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM52G04FI
Stop & Start -järjestelmä
Multidrive-vaihteistolla varustetut mallit
Ajettaessa vaihteenvalitsimen D- tai M-asennolla, paina jarrupoljin
pohjaan ja pysäytä auto.
Moottori pysähtyy ja Stop &
Start -järjestelmän merkkivalo
syttyy.
Kun vaihteenvalitsin on N- tai P-
asennossa, moottori pysyy sam-
muneena jarrupoljinta painamatta.
Käsivalintaisella vaihte istolla varustetut autot
Pysäytä auto kytkinpoljin pohjaan painettuna.
Siirrä sitten vaihteenvalitsin asentoon N.
Vapauta kytkinpoljin.
Moottori pysähtyy ja Stop & Start
-järjestelmän merkkivalo syttyy.
: Joissakin malleissa
Stop & Start -järjestelmä pysäyttää ja käynnistää moottorin jarru-
polkimen ja vaihteenvalitsime n käytön ohjaamana (Multidrive)
tai kytkinpolkimen ohjaamana ( käsivalintainen vaihteisto).
Moottorin pysäyttäminen
1
2
1
2
OM52G04FI.book Page 231 We dnesday, March 30, 2016 11:52 AM

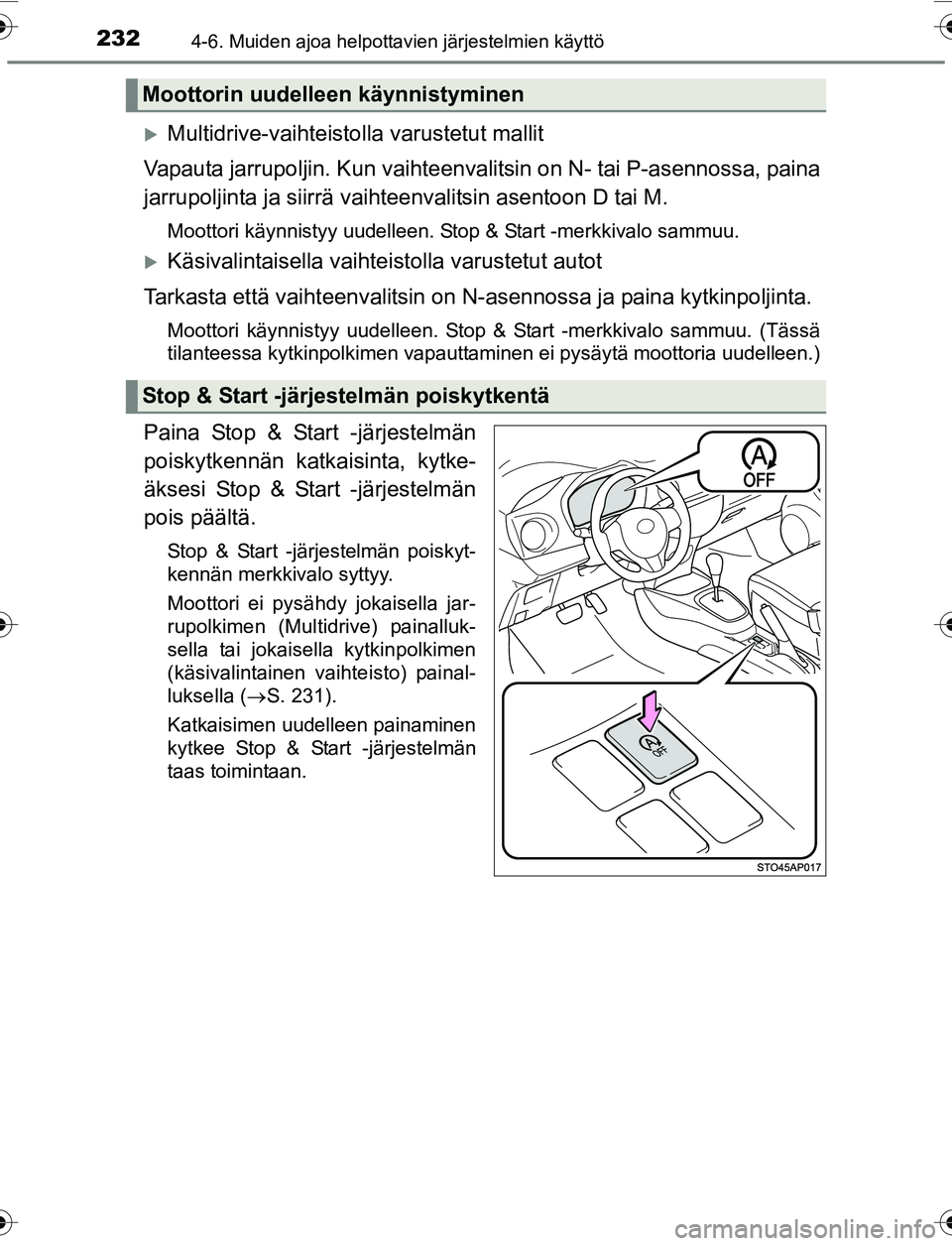

2324-6. Muiden ajoa helpottavien järjestelmien käyttö
OM52G04FI
Multidrive-vaihteistolla varustetut mallit
Vapauta jarrupoljin. Kun vaihteenvalitsin on N- tai P-asennossa, paina
jarrupoljinta ja siirrä vaihteenvalitsin asentoon D tai M.
Moottori käynnistyy uudelleen. Stop & Start -merkkivalo sammuu.
Käsivalintaisella vaihte istolla varustetut autot
Tarkasta että vaihteenvalitsin on N-asennossa ja paina kytkinpoljinta.
Moottori käynnistyy uudelleen. Stop & Start -merkkivalo sammuu. (Tässä
tilanteessa kytkinpolkimen vapauttaminen ei pysäytä moottoria uudelleen.)
Paina Stop & Start -järjestelmän
poiskytkennän katkaisinta, kytke-
äksesi Stop & Start -järjestelmän
pois päältä.
Stop & Start -järjestelmän poiskyt-
kennän merkkivalo syttyy.
Moottori ei pysähdy jokaisella jar-
rupolkimen (Multidrive) painalluk-
sella tai jokaisella kytkinpolkimen
(käsivalintainen vaihteisto) painal-
luksella (S. 231).
Katkaisimen uudelleen painaminen
kytkee Stop & Start -järjestelmän
taas toimintaan.
Moottorin uudelleen käynnistyminen
Stop & Start -järjestelmän poiskytkentä
OM52G04FI.book Page 232 We dnesday, March 30, 2016 11:52 AM

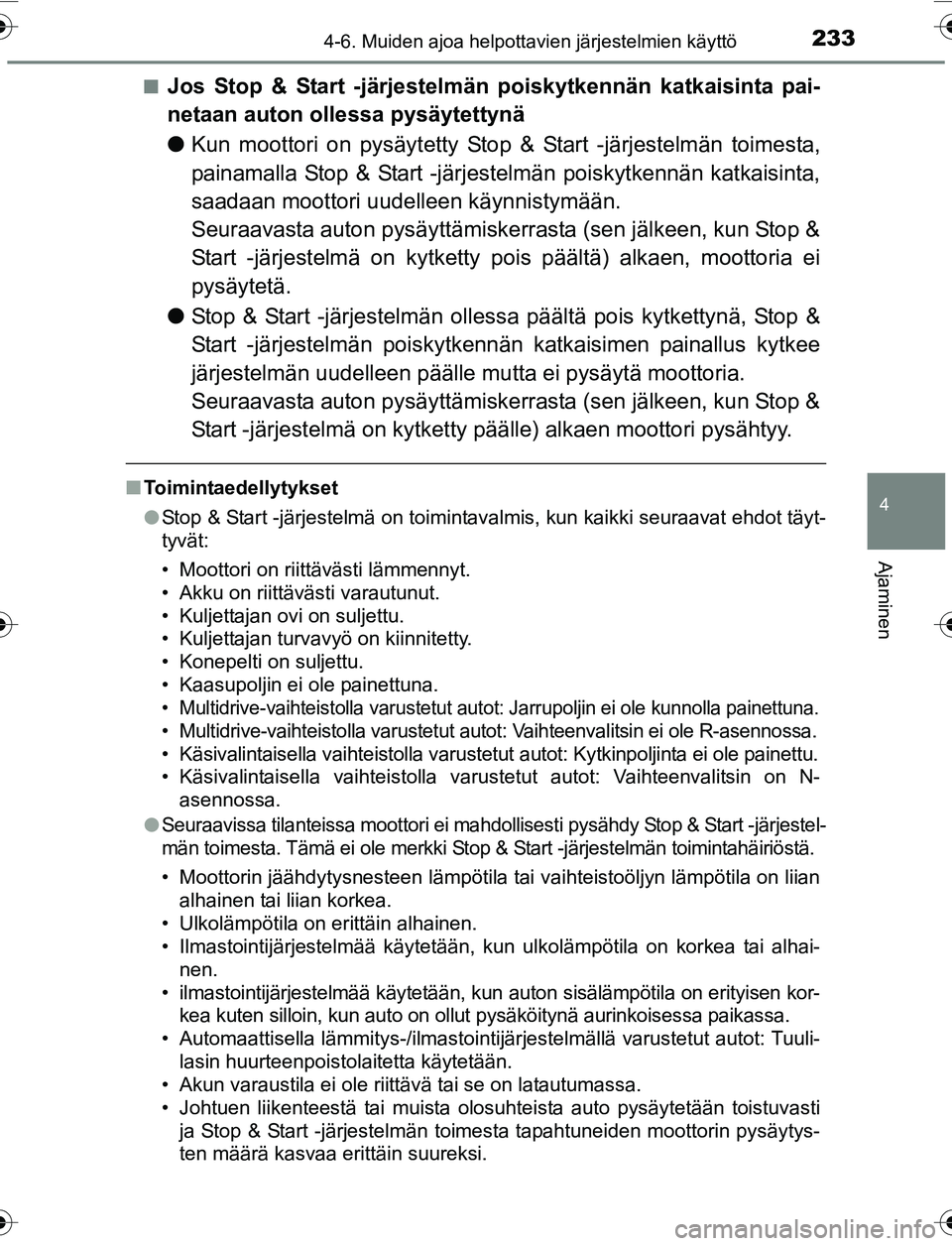

2334-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM52G04FIn
Jos Stop & Start -järjestelmän poiskytkennän katkaisinta pai-
netaan auton ollessa pysäytettynä
l
Kun moottori on pysäyt etty Stop & Start -järjestelmän toimesta,
painamalla Stop & Start -järjestelmän poiskytkennän katkaisinta,
saadaan moottori uudelleen käynnistymään.
Seuraavasta auton pysäyttämiskerrasta (sen jälkeen, kun Stop &
Start -järjestelmä on kytketty pois päältä) alkaen, moottoria ei
pysäytetä.
l Stop & Start -järjestelmän ollessa päältä pois kytkettynä, Stop &
Start -järjestelmän poiskytkennän katkaisimen painallus kytkee
järjestelmän uudelleen päälle mutta ei pysäytä moottoria.
Seuraavasta auton pysäyttämiskerrasta (sen jälkeen, kun Stop &
Start -järjestelmä on kytketty päälle) alkaen moottori pysähtyy.
n Toimintaedellytykset
lStop & Start -järjestelmä on toimintavalmis, kun kaikki seuraavat ehdot täyt-
tyvät:
• Moottori on riittävästi lämmennyt.
• Akku on riittävästi varautunut.
• Kuljettajan ovi on suljettu.
• Kuljettajan turvavyö on kiinnitetty.
• Konepelti on suljettu.
• Kaasupoljin ei ole painettuna.
• Multidrive-vaihteistolla varustetut auto t: Jarrupoljin ei ole kunnolla painettuna.
• Multidrive-vaihteistolla varustetut autot: Vaihteenvalitsin ei ole R-asennossa.
• Käsivalintaisella vaihteistolla varustetut autot: Kytkinpoljinta ei ole painettu.
• Käsivalintaisella vaihteistolla varustetut autot: Vaihteenvalitsin on N-
asennossa.
l
Seuraavissa tilanteissa moottori ei mahdollisesti pysähdy Stop & Start -järjestel-
män toimesta. Tämä ei ole merkki Stop & Start -järjestelmän toimintahäiriöstä.
• Moottorin jäähdytysnesteen lämpötila tai vaihteistoöljyn lämpötila on liian alhainen tai liian korkea.
• Ulkolämpötila on erittäin alhainen.
• Ilmastointijärjestelmää käytetään, kun ulkolämpötila on korkea tai alhai-
nen.
• ilmastointijärjestelmää käytetään, kun auton sisälämpötila on erityisen kor- kea kuten silloin, kun auto on ollut pysäköitynä aurinkoisessa paikassa.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut autot: Tuuli- lasin huurteenpoistolaitetta käytetään.
• Akun varaustila ei ole riittävä tai se on latautumassa.
• Johtuen liikenteestä tai muista olosuhteista auto pysäytetään toistuvasti ja Stop & Start -järjestelmän toimesta tapahtuneiden moottorin pysäytys-
ten määrä kasvaa erittäin suureksi.
OM52G04FI.book Page 233 We dnesday, March 30, 2016 11:52 AM

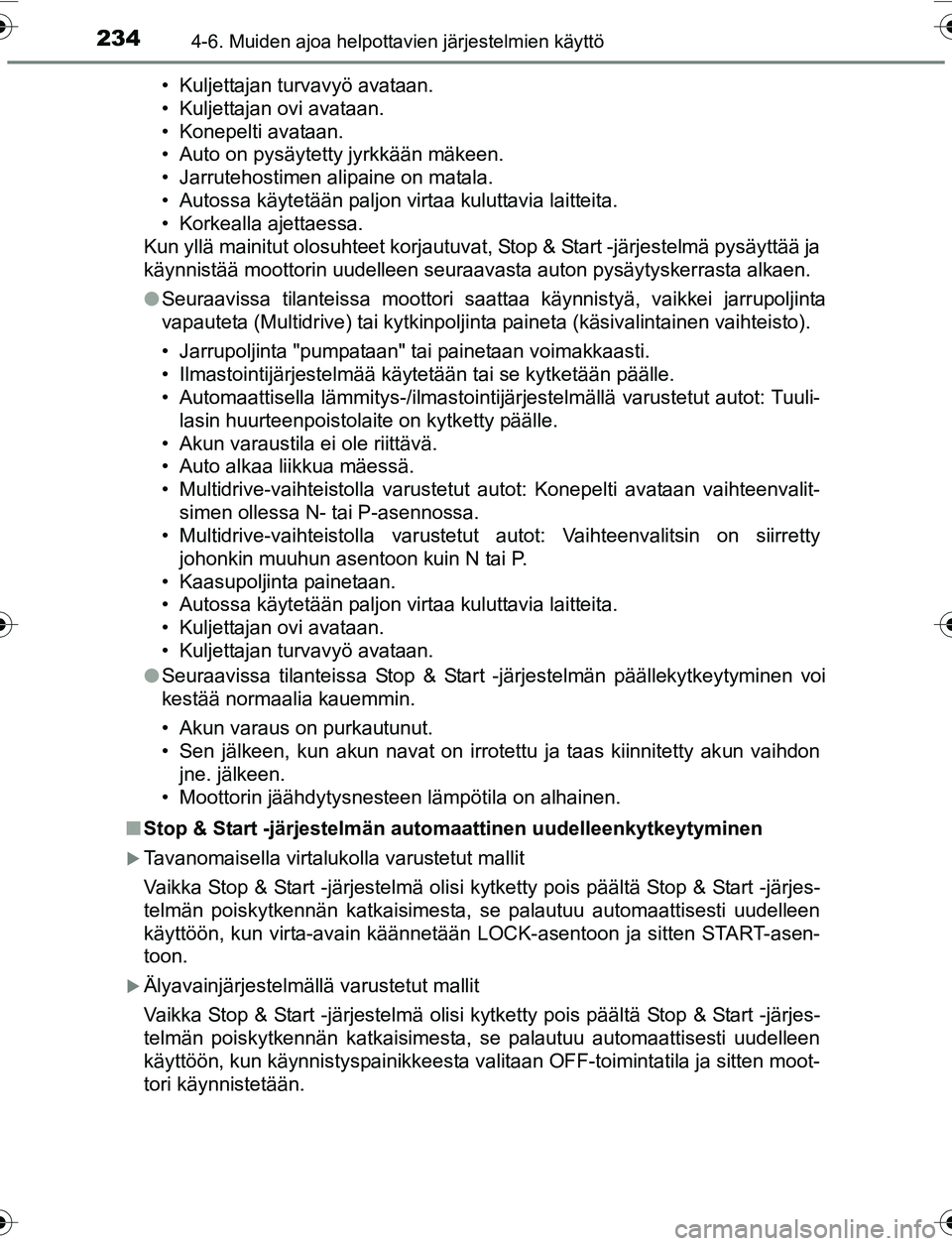

2344-6. Muiden ajoa helpottavien järjestelmien käyttö
OM52G04FI• Kuljettajan turvavyö avataan.
• Kuljettajan ovi avataan.
• Konepelti avataan.
• Auto on pysäytetty jyrkkään mäkeen.
• Jarrutehostimen alipaine on matala.
• Autossa käytetään paljon virtaa kuluttavia laitteita.
• Korkealla ajettaessa.
Kun yllä mainitut olosuhteet korjautuvat, Stop & Start -järjestelmä pysäyttää ja
käynnistää moottorin uudelleen seuraavasta auton pysäytyskerrasta alkaen.
l Seuraavissa tilanteissa moottori saattaa käynnistyä, vaikkei jarrupoljinta
vapauteta (Multidrive) tai kytkinpoljinta paineta (käsivalintainen vaihteisto).
• Jarrupoljinta "pumpataan" tai painetaan voimakkaasti.
• Ilmastointijärjestelmää käytetään tai se kytketään päälle.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut autot: Tuuli-
lasin huurteenpoistolaite on kytketty päälle.
• Akun varaustila ei ole riittävä.
• Auto alkaa liikkua mäessä.
• Multidrive-vaihteistolla varustetut autot: Konepelti avataan vaihteenvalit- simen ollessa N- tai P-asennossa.
• Multidrive-vaihteistolla varustetut autot: Vaihteenvalitsin on siirretty johonkin muuhun asentoon kuin N tai P.
• Kaasupoljinta painetaan.
• Autossa käytetään paljon virtaa kuluttavia laitteita.
• Kuljettajan ovi avataan.
• Kuljettajan turvavyö avataan.
l Seuraavissa tilanteissa Stop & Start -järjestelmän päällekytkeytyminen voi
kestää normaalia kauemmin.
• Akun varaus on purkautunut.
• Sen jälkeen, kun akun navat on irrotettu ja taas kiinnitetty akun vaihdon
jne. jälkeen.
• Moottorin jäähdytysnesteen lämpötila on alhainen.
n Stop & Start -järjestelmän au tomaattinen uudelleenkytkeytyminen
Tavanomaisella virtalukolla varustetut mallit
Vaikka Stop & Start -järjestelmä olisi kytketty pois päältä Stop & Start -järjes-
telmän poiskytkennän katkaisimesta, se palautuu automaattisesti uudelleen
käyttöön, kun virta-avain käännetään LOCK-asentoon ja sitten START-asen-
toon.
Älyavainjärjestelmällä varustetut mallit
Vaikka Stop & Start -järjestelmä olisi kytketty pois päältä Stop & Start -järjes-
telmän poiskytkennän katkaisimesta, se palautuu automaattisesti uudelleen
käyttöön, kun käynnistyspainikkeesta valitaan OFF-toimintatila ja sitten moot-
tori käynnistetään.
OM52G04FI.book Page 234 Wednesday, March 30, 2016 11:52 AM

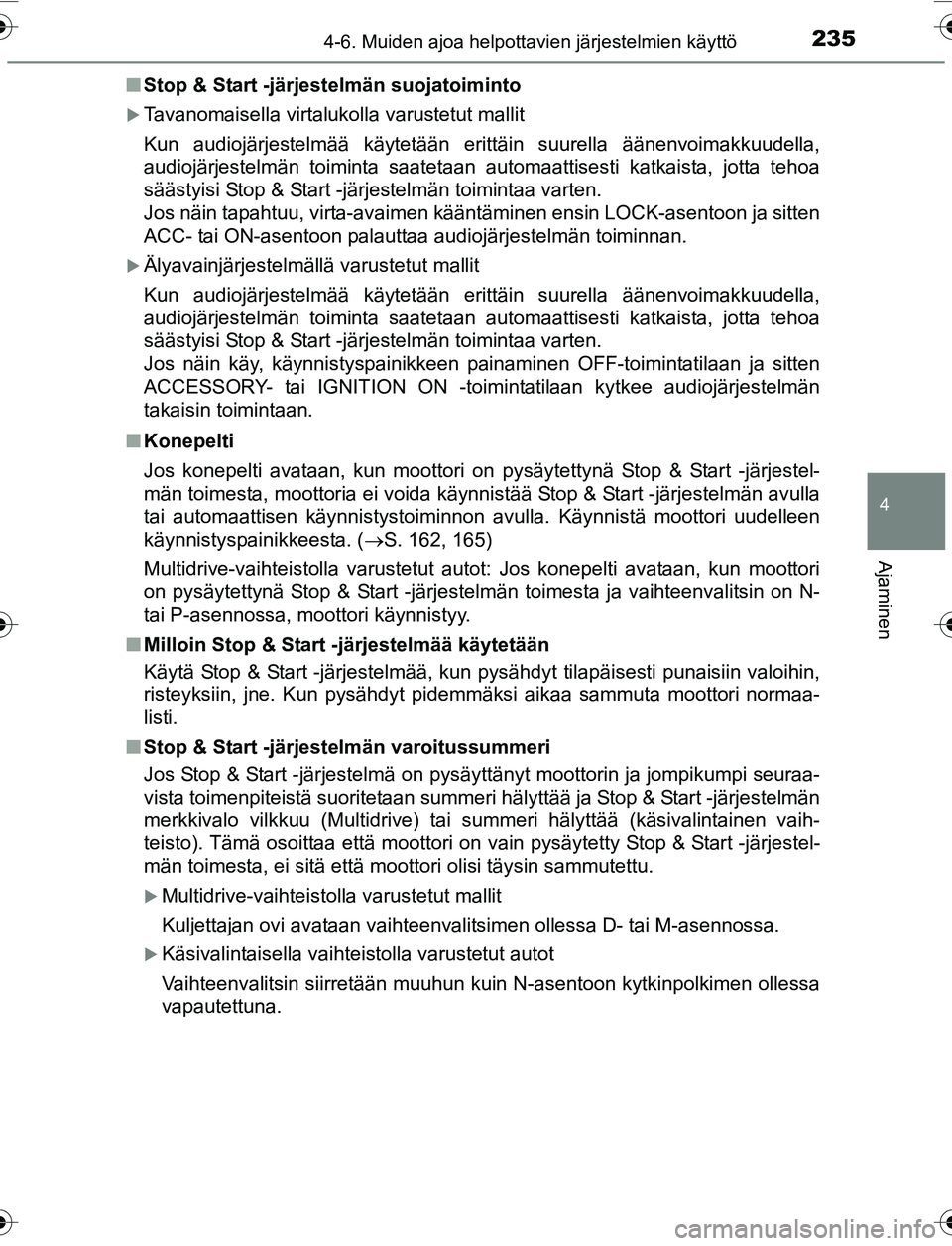

2354-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM52G04FIn
Stop & Start -järjestelmän suojatoiminto
Tavanomaisella virtalukolla varustetut mallit
Kun audiojärjestelmää käytetään erittäin suurella ä\
änenvoimakkuudella,
audiojärjestelmän toiminta saatetaan automaattisesti katkaista, jotta tehoa
säästyisi Stop & Start -järjestelmän toimintaa varten.
Jos näin tapahtuu, virta-avaimen kääntäminen ensin LOCK-asentoon ja sitten
ACC- tai ON-asentoon palauttaa audiojärjestelmän toiminnan.
Älyavainjärjestelmällä varustetut mallit
Kun audiojärjestelmää käytetään erittäin suurella ä\
änenvoimakkuudella,
audiojärjestelmän toiminta saatetaan automaattisesti katkaista, jotta tehoa
säästyisi Stop & Start -järjestelmän toimintaa varten.
Jos näin käy, käynnistyspainikkeen painaminen OFF-toimintatilaan ja sitten
ACCESSORY- tai IGNITION ON -toimintatilaan kytkee audiojärjestelmän
takaisin toimintaan.
n Konepelti
Jos konepelti avataan, kun moottori on pysäytettynä Stop & Start -järjestel-
män toimesta, moottoria ei voida käynnistää Stop & Start -järjestelmän avulla
tai automaattisen käynnistystoiminnon avulla. Käynnistä moottori uudelleen
käynnistyspainikkeesta. ( S. 162, 165)
Multidrive-vaihteistolla varustetut autot: Jos konepelti avataan, kun moottori
on pysäytettynä Stop & Start -järjestelmän toimesta ja vaihteenvalitsin on N-
tai P-asennossa, moottori käynnistyy.
n Milloin Stop & Start -järjestelmää käytetään
Käytä Stop & Start -järjestelmää, kun pysähdyt tilapäisesti punaisiin valoihin,
risteyksiin, jne. Kun pysähdyt pidemmäksi aikaa sammuta moottori normaa-
listi.
n Stop & Start -järjestelmän varoitussummeri
Jos Stop & Start -järjestelmä on pysäyttänyt moottorin ja jompikumpi seuraa-
vista toimenpiteistä suoritetaan summeri hälyttää ja Stop & Start -järjestelmän
merkkivalo vilkkuu (Multidrive) tai summeri hälyttää (käsivalintainen vaih-
teisto). Tämä osoittaa että moottori on vain pysäytetty Stop & Start -järjestel-
män toimesta, ei sitä että moottori olisi täysin sammutettu.
Multidrive-vaihteistolla varustetut mallit
Kuljettajan ovi avataan vaihteenvalitsimen ollessa D- tai M-asennossa.
Käsivalintaisella vaihteistolla varustetut autot
Vaihteenvalitsin siirretään muuhun kuin N-asentoon kytkinpolkimen ollessa
vapautettuna.
OM52G04FI.book Page 235 We dnesday, March 30, 2016 11:52 AM

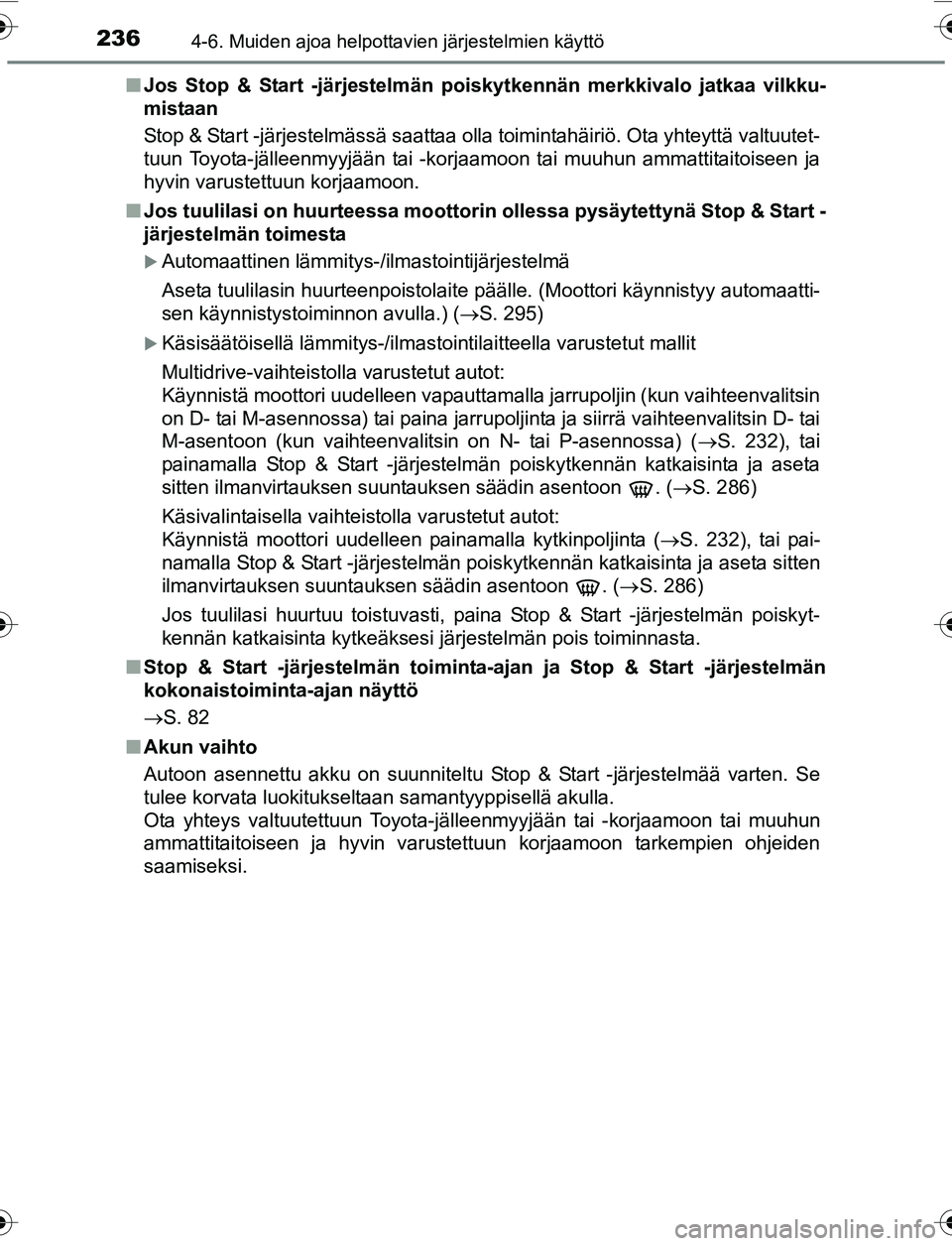

2364-6. Muiden ajoa helpottavien järjestelmien käyttö
OM52G04FIn
Jos Stop & Start -järjestelmän poiskytkennän merkkivalo jatkaa vilkku-
mistaan
Stop & Start -järjestelmässä saattaa olla toimintahäiriö. Ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
n Jos tuulilasi on huurteessa moottori n ollessa pysäytettynä Stop & Start -
järjestelmän toimesta
Automaattinen lämmitys-/ilmastointijärjestelmä
Aseta tuulilasin huurteenpoistolaite päälle. (Moottori käynnistyy automaatti-
sen käynnistystoiminnon avulla.) ( S. 295)
Käsisäätöisellä lämmitys-/ilmastointilaitteella varustetut mallit
Multidrive-vaihteistolla varustetut autot:
Käynnistä moottori uudelleen vapauttamalla jarrupoljin (kun vaihteenvalitsin
on D- tai M-asennossa) tai paina jarrupoljinta ja siirrä vaihteenvalitsin D- tai
M-asentoon (kun vaihteenvalitsin on N- tai P-asennossa) ( S. 232), tai
painamalla Stop & Start -järjestelmän poiskytkennän katkaisinta ja aseta
sitten ilmanvirtauksen suuntauksen säädin asentoon . ( S. 286)
Käsivalintaisella vaihteistolla varustetut autot:
Käynnistä moottori uudelleen painamalla kytkinpoljinta ( S. 232), tai pai-
namalla Stop & Start -järjestelmän poiskytkennän katkaisinta ja aseta sitten
ilmanvirtauksen suuntauksen säädin asentoon . ( S. 286)
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskyt-
kennän katkaisinta kytkeäksesi järjestelmän pois toiminnasta.
n Stop & Start -järjestelmän toiminta-ajan ja Stop & Start -järjestelmän
kokonaistoiminta-ajan näyttö
S. 82
n Akun vaihto
Autoon asennettu akku on suunniteltu Stop & Start -järjestelmää varten. Se
tulee korvata luokitukseltaan samantyyppisellä akulla.
Ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon tarkempien ohjeiden
saamiseksi.
OM52G04FI.book Page 236 We dnesday, March 30, 2016 11:52 AM

2374-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM52G04FI

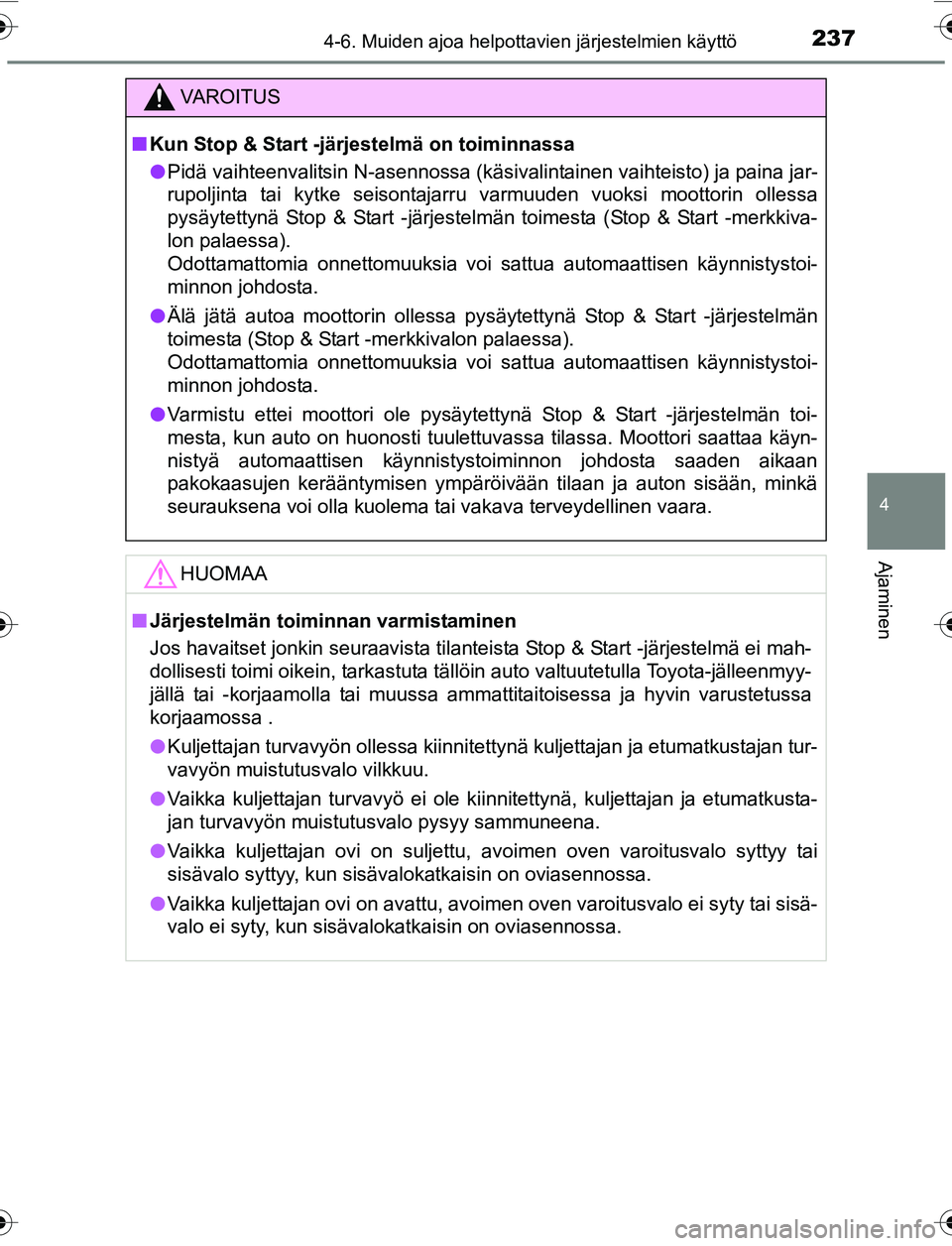

VAROITUS
nKun Stop & Start -järjestelmä on toiminnassa
l Pidä vaihteenvalitsin N-asennossa (käsivalintainen vaihteisto) ja paina jar-
rupoljinta tai kytke seisontajarru varmuuden vuoksi moottorin ollessa
pysäytettynä Stop & Start -järjestelmän toimesta (Stop & Start -merkkiva-
lon palaessa).
Odottamattomia onnettomuuksia voi sattua automaattisen käynnistystoi-
minnon johdosta.
l Älä jätä autoa moottorin ollessa pysäytettynä Stop & Start -järjestelmän
toimesta (Stop & Start -merkkivalon palaessa).
Odottamattomia onnettomuuksia voi sattua automaattisen käynnistystoi-
minnon johdosta.
l Varmistu ettei moottori ole pysäytettynä Stop & Start -järjestelmän toi-
mesta, kun auto on huonosti tuulettuvassa tilassa. Moottori saattaa käyn-
nistyä automaattisen käynnistystoiminnon johdosta saaden aikaan
pakokaasujen kerääntymisen ympäröivään tilaan ja auton \
sisään, minkä
seurauksena voi olla kuolema tai vakava terveydellinen vaara.
HUOMAA
nJärjestelmän toiminnan varmistaminen
Jos havaitset jonkin seuraavista tilanteista Stop & Start -järjestelmä ei mah-
dollisesti toimi oikein, tarkastuta tällöin auto valtuutetulla Toyota-jälleenmyy-
jällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa
korjaamossa .
l Kuljettajan turvavyön ollessa kiinnitettynä kuljettajan ja etumatkustajan tur-
vavyön muistutusvalo vilkkuu.
l Vaikka kuljettajan turvavyö ei ole kiinnitettynä, kuljettajan ja etumatkusta-
jan turvavyön muistutusvalo pysyy sammuneena.
l Vaikka kuljettajan ovi on suljettu, avoimen oven varoitusvalo syttyy tai
sisävalo syttyy, kun sisävalokatkaisin on oviasennossa.
l Vaikka kuljettajan ovi on avattu, avoimen oven varoitusvalo ei syty tai sisä-
valo ei syty, kun sisävalokatkaisin on oviasennossa.
OM52G04FI.book Page 237 We dnesday, March 30, 2016 11:52 AM

2384-6. Muiden ajoa helpottavien järjestelmien käyttö
OM52G04FI

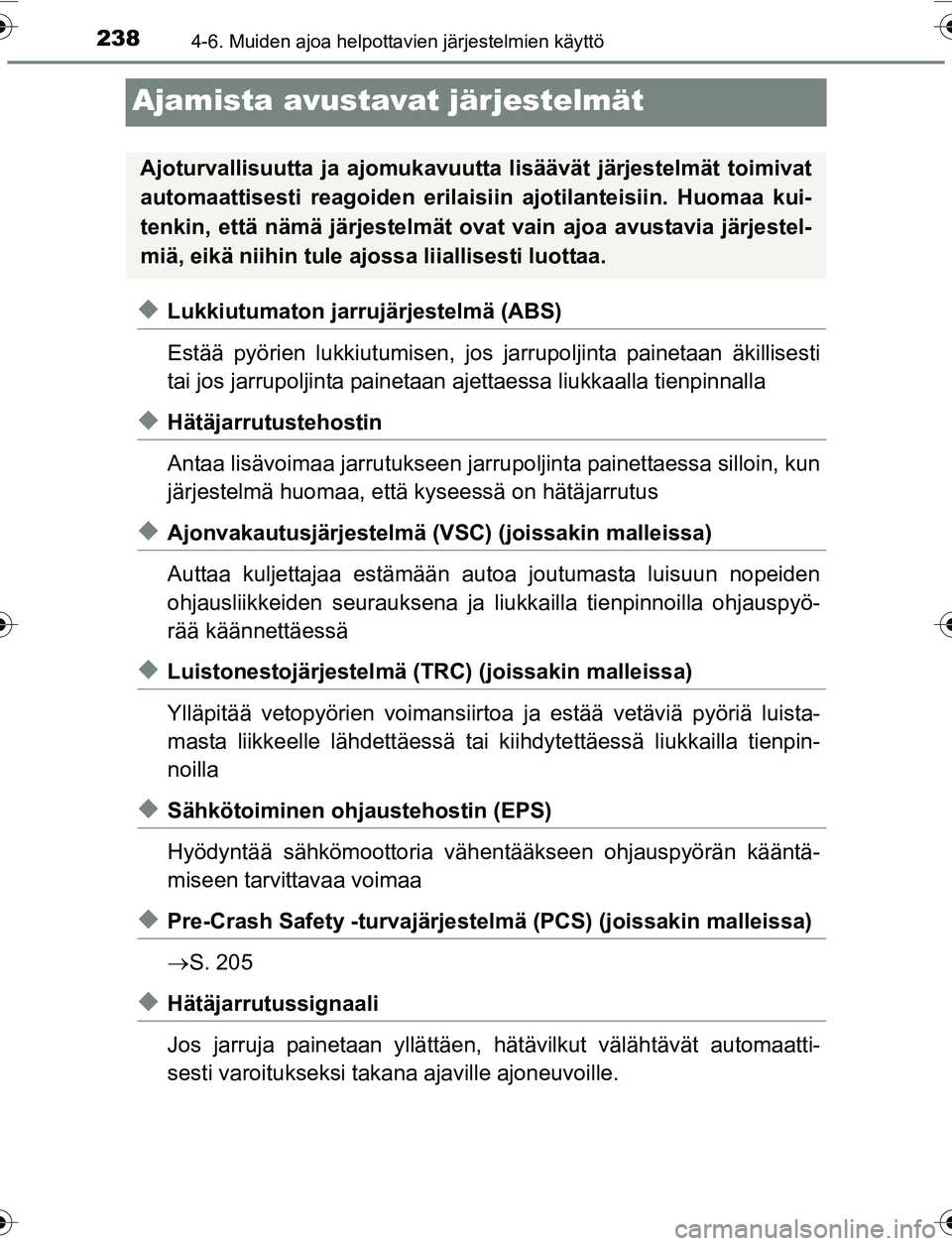

Ajamista avustavat järjestelmät
uLukkiutumaton jarrujärjestelmä (ABS)
Estää pyörien lukkiutumisen, jos jarrupoljinta painetaan äkillisesti
tai jos jarrupoljinta painetaan ajet taessa liukkaalla tienpinnalla
uHätäjarrutustehostin
Antaa lisävoimaa jarrutukseen jarrupo ljinta painettaessa silloin, kun
järjestelmä huomaa, että kyseessä on hätäjarrutus
uAjonvakautusjärjestelmä (V SC) (joissakin malleissa)
Auttaa kuljettajaa estämään autoa joutumasta luisuun nopeiden
ohjausliikkeiden seurau ksena ja liukkailla tienpinnoilla ohjauspyö-
rää käännettäessä
uLuistonestojärjestelmä (TRC) (joissakin malleissa)
Ylläpitää vetopyörien voimansiirtoa ja estää vetäviä pyöriä luista-
masta liikkeelle lähdettäessä tai kiihdytettäessä liukkailla tienpin-
noilla
uSähkötoiminen ohjau stehostin (EPS)
Hyödyntää sähkömoottoria väh entääkseen ohjauspyörän kääntä-
miseen tarvittavaa voimaa
uPre-Crash Safety -turvajärjestelmä (PCS) (joissakin malleissa)
 S. 205
uHätäjarrutussignaali
Jos jarruja painetaan yllättäen, hätävilkut välähtävät automaatti-
sesti varoitukseksi taka na ajaville ajoneuvoille.
Ajoturvallisuutta ja ajomukavuutta lisäävät järjestelmät toimivat
automaattisesti reagoiden erilaisi in ajotilanteisiin. Huomaa kui-
tenkin, että nämä järjestelmät ovat vain ajoa avustavia järjestel-
miä, eikä niihin tule ajossa liiallisesti luottaa.
OM52G04FI.book Page 238 We dnesday, March 30, 2016 11:52 AM

2394-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM52G04FI

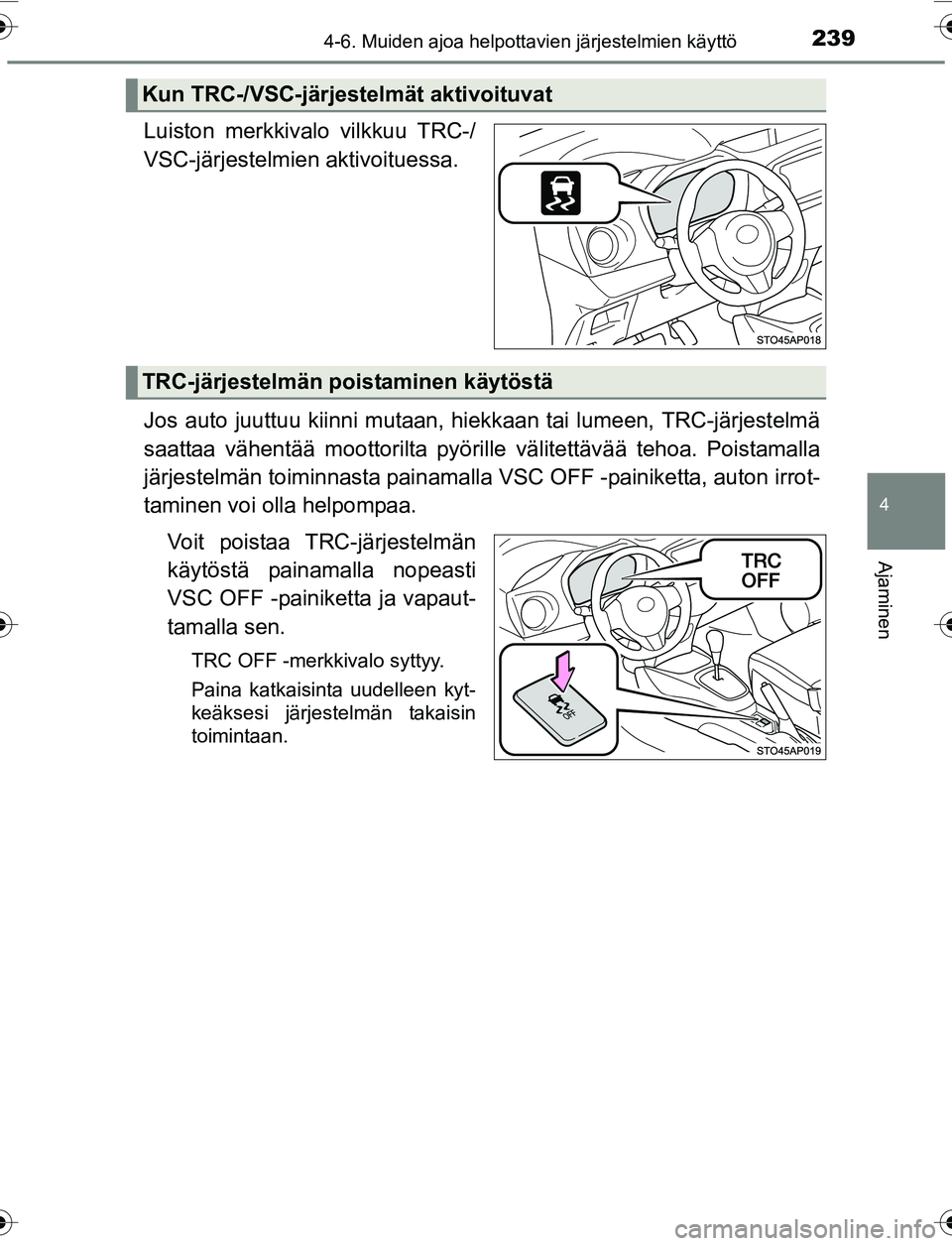

Luiston merkkivalo vilkkuu TRC-/
VSC-järjestelmien aktivoituessa.
Jos auto juuttuu kiinni mutaan, hiekkaan tai lumeen, TRC-järjestelmä
saattaa vähentää moottorilta pyörille välitettävää tehoa. Poistamalla
järjestelmän toiminnasta painamalla VSC OFF -painiketta, auton irrot-
taminen voi olla helpompaa.
Voit poistaa TRC-järjestelmän
käytöstä painamalla nopeasti
VSC OFF -painiketta ja vapaut-
tamalla sen.
TRC OFF -merkkivalo syttyy.
Paina katkaisinta uudelleen kyt-
keäksesi järjestelmän takaisin
toimintaan.
Kun TRC-/VSC-järjestelmät aktivoituvat
TRC-järjestelmän poistaminen käytöstä
OM52G04FI.book Page 239 We dnesday, March 30, 2016 11:52 AM

2404-6. Muiden ajoa helpottavien järjestelmien käyttö
OM52G04FI

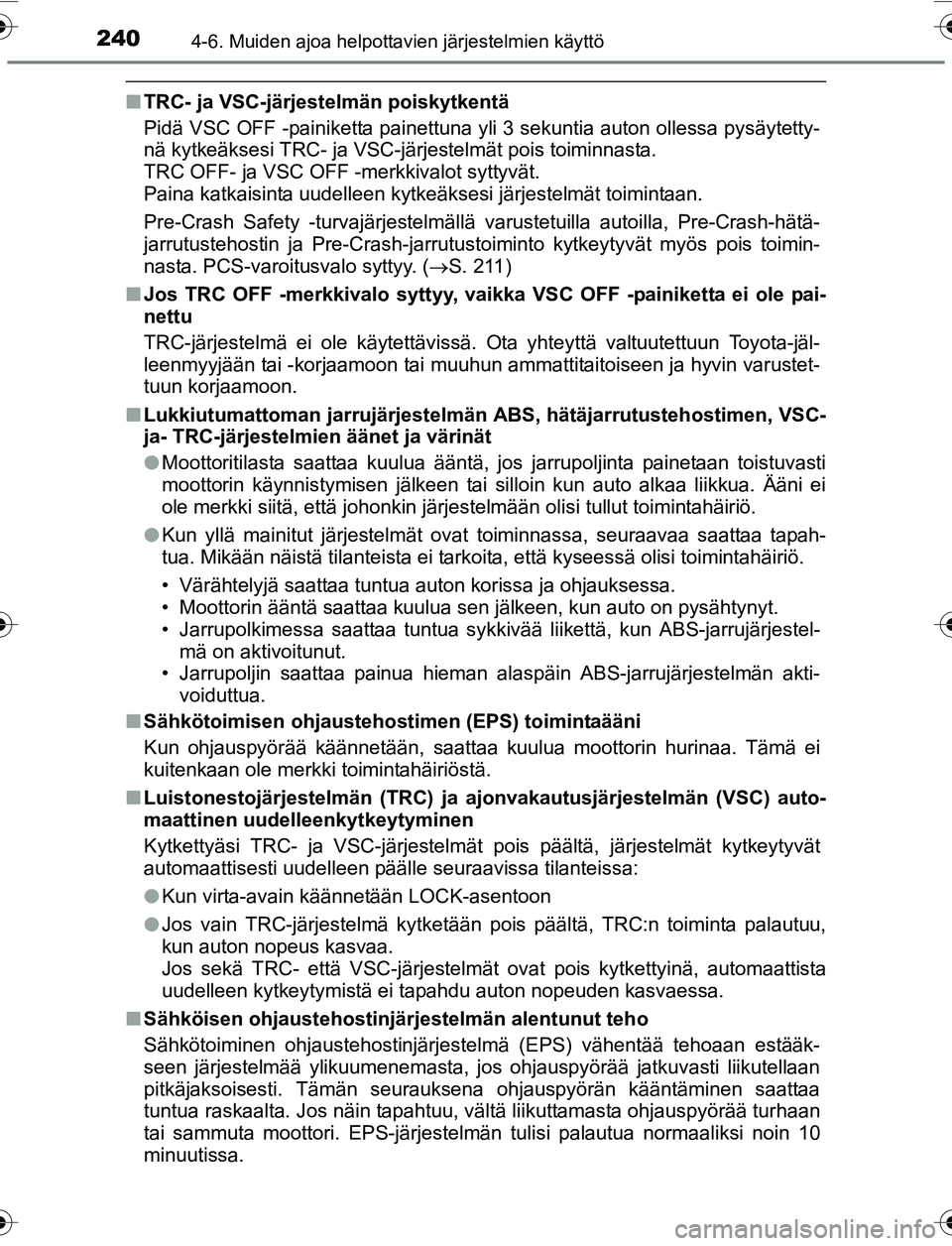

nTRC- ja VSC-järjestelmän poiskytkentä
Pidä VSC OFF -painiketta painettuna yli 3 sekuntia auton ollessa pysäytetty-
nä kytkeäksesi TRC- ja VSC-järjestelmät pois toiminnasta.
TRC OFF- ja VSC OFF -merkkivalot syttyvät.
Paina katkaisinta uudelleen kytkeäksesi järjestelmät toimintaan.
Pre-Crash Safety -turvajärjestelmällä varustetuilla autoilla, Pre-Crash-hätä-
jarrutustehostin ja Pre-Crash-jarrutustoiminto kytkeytyvät myös pois toimin-
nasta. PCS-varoitusvalo syttyy. ( S. 211)
n Jos TRC OFF -merkkivalo syttyy, vaikka VSC OFF -painiketta ei ole pai-
nettu
TRC-järjestelmä ei ole käytettävissä. Ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustet-
tuun korjaamoon.
n Lukkiutumattoman jarrujärjestelmän ABS, hätäjarrutustehostimen, VSC-
ja- TRC-järjestelmien äänet ja värinät
l Moottoritilasta saattaa kuulua ääntä, jos jarrupoljinta painetaan toistuvasti
moottorin käynnistymisen jälkeen tai silloin kun auto alkaa liikkua. Ääni ei
ole merkki siitä, että johonkin järjestelmään olisi tullut toimintahäiriö.
l Kun yllä mainitut järjestelmät ovat toiminnassa, seuraavaa saattaa tapah-
tua. Mikään näistä tilanteista ei tarkoita, että kyseessä olisi toimintahäiriö.
• Värähtelyjä saattaa tuntua auton korissa ja ohjauksessa.
• Moottorin ääntä saattaa kuulua sen jälkeen, kun auto on pysähtynyt.
• Jarrupolkimessa saattaa tuntua sykkiv ää liikettä, kun ABS-jarrujärjestel-
mä on aktivoitunut.
• Jarrupoljin saattaa painua hieman alaspäin ABS-jarrujärjestelmän akti- voiduttua.
n Sähkötoimisen ohjaustehos timen (EPS) toimintaääni
Kun ohjauspyörää käännetään, saattaa kuulua moottorin hurinaa. Tämä ei
kuitenkaan ole merkki toimintahäiriöstä.
n Luistonestojärjestelmän (TRC) ja ajonvakautusjärjestelmän (VSC) auto-
maattinen uudelleenkytkeytyminen
Kytkettyäsi TRC- ja VSC-järjestelmät pois päältä, järjestelmät kytkeytyvät
automaattisesti uudelleen päälle seuraavissa tilanteissa:
l Kun virta-avain käännetään LOCK-asentoon
l Jos vain TRC-järjestelmä kytketään pois päältä, TRC:n toiminta palautuu,
kun auton nopeus kasvaa.
Jos sekä TRC- että VSC-järjestelmät ovat pois kytkettyinä, automaattista
uudelleen kytkeytymistä ei tapahdu auton nopeuden kasvaessa.
n Sähköisen ohjaustehostinjär jestelmän alentunut teho
Sähkötoiminen ohjaustehostinjärjestelmä (EPS) vähentää tehoaan estääk-
seen järjestelmää ylikuumenemasta, jos ohjauspyörää jatkuvasti liikutellaan
pitkäjaksoisesti. Tämän seurauksena ohjauspyörän kääntäminen saattaa
tuntua raskaalta. Jos näin tapahtuu, vältä liikuttamasta ohjauspyörää turhaan
tai sammuta moottori. EPS-järjestelmän tulisi palautua normaaliksi noin 10
minuutissa.
OM52G04FI.book Page 240 We dnesday, March 30, 2016 11:52 AM
