TOYOTA YARIS HATCHBACK 2016 Betriebsanleitungen (in German)

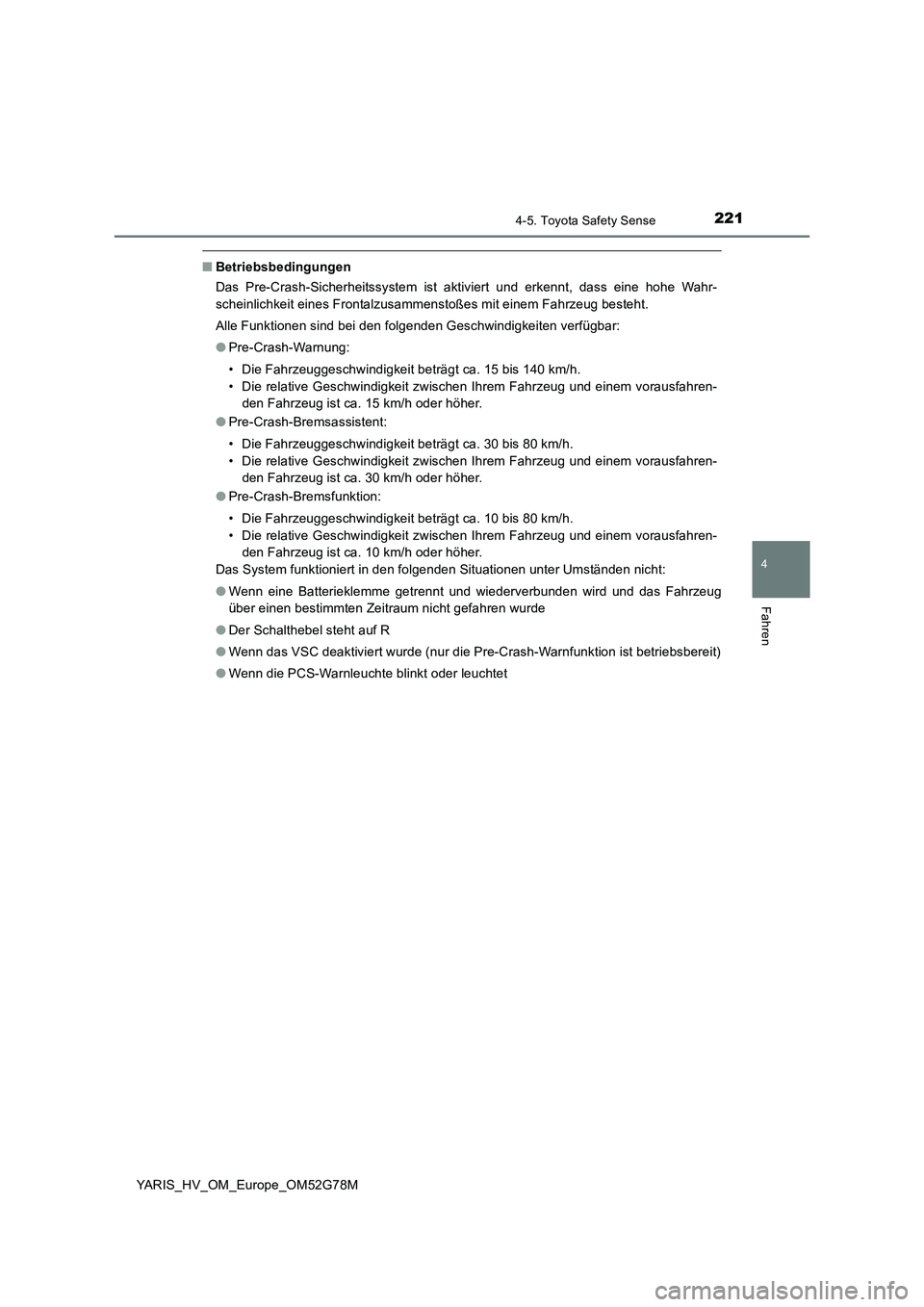

2214-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52G78M
■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist aktiviert und erkennt, dass eine hohe Wahr-
scheinlichkeit eines Frontalzusammenstoßes mit einem Fahrzeug besteht.
Alle Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
● Pre-Crash-Warnung:
• Die Fahrzeuggeschwindigkeit beträgt ca. 15 bis 140 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug ist ca. 15 km/h oder höher.
● Pre-Crash-Bremsassistent:
• Die Fahrzeuggeschwindigkeit beträgt ca. 30 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug ist ca. 30 km/h oder höher.
● Pre-Crash-Bremsfunktion:
• Die Fahrzeuggeschwindigkeit beträgt ca. 10 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug ist ca. 10 km/h oder höher.
Das System funktioniert in den folgenden Situationen unter Umständen nicht:
● Wenn eine Batterieklemme getrennt und wiederverbunden wird und das Fahrzeug
über einen bestimmten Zeitraum nicht gefahren wurde
● Der Schalthebel steht auf R
● Wenn das VSC deaktiviert wurde (nur die Pre-Crash-Warnfunktion ist betriebsbereit)
● Wenn die PCS-Warnleuchte blinkt oder leuchtet

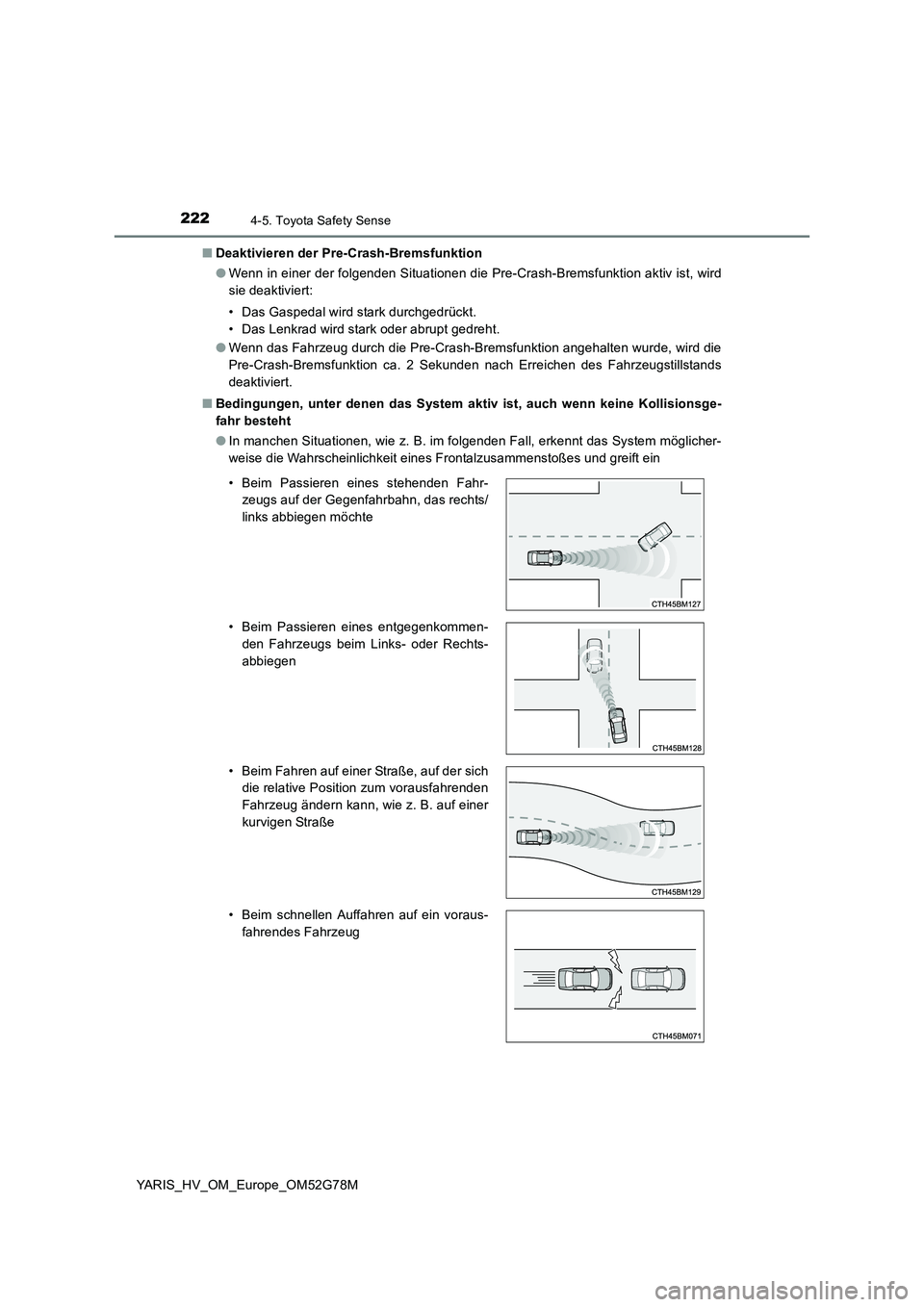

2224-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52G78M
■ Deaktivieren der Pre-Crash-Bremsfunktion
● Wenn in einer der folgenden Situationen die Pre-Crash-Bremsfunktion aktiv ist, wird
sie deaktiviert:
• Das Gaspedal wird stark durchgedrückt.
• Das Lenkrad wird stark oder abrupt gedreht.
● Wenn das Fahrzeug durch die Pre-Crash-Bremsfunktion angehalten wurde, wird die
Pre-Crash-Bremsfunktion ca. 2 Sekunden nach Erreichen des Fahrzeugstillstands
deaktiviert.
■ Bedingungen, unter denen das System aktiv ist, auch wenn keine Kollisionsge-
fahr besteht
● In manchen Situationen, wie z. B. im folgenden Fall, erkennt das System möglicher-
weise die Wahrscheinlichkeit eines Frontalzusammenstoßes und greift ein
• Beim Passieren eines stehenden Fahr-
zeugs auf der Gegenfahrbahn, das rechts/
links abbiegen möchte
• Beim Passieren eines entgegenkommen-
den Fahrzeugs beim Links- oder Rechts-
abbiegen
• Beim Fahren auf einer Straße, auf der sich
die relative Position zum vorausfahrenden
Fahrzeug ändern kann, wie z. B. auf einer
kurvigen Straße
• Beim schnellen Auffahren auf ein voraus-
fahrendes Fahrzeug

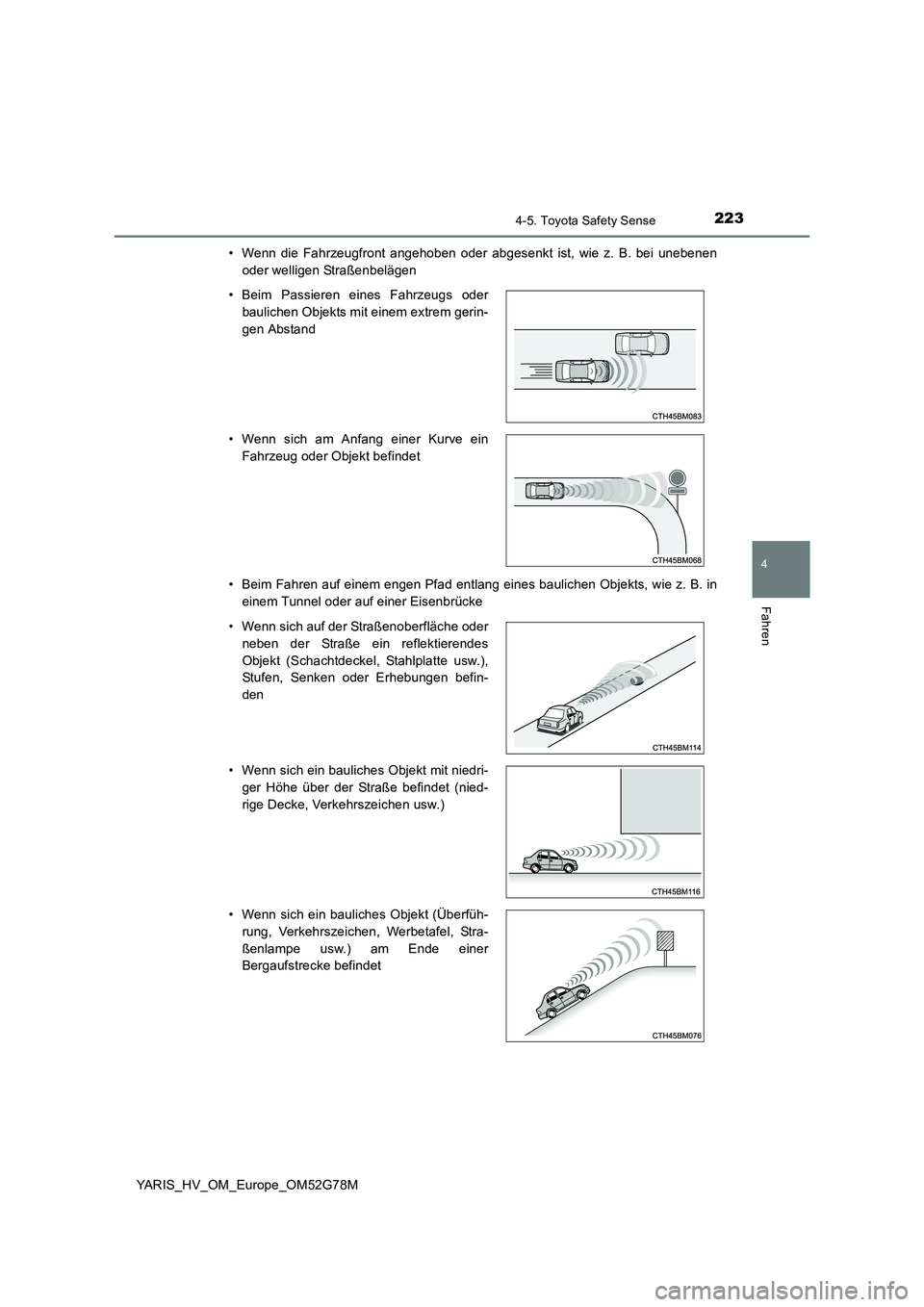

2234-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52G78M
• Wenn die Fahrzeugfront angehoben oder abgesenkt ist, wie z. B. bei unebenen
oder welligen Straßenbelägen
• Beim Fahren auf einem engen Pfad entlang eines baulichen Objekts, wie z. B. in
einem Tunnel oder auf einer Eisenbrücke
• Beim Passieren eines Fahrzeugs oder
baulichen Objekts mit einem extrem gerin-
gen Abstand
• Wenn sich am Anfang einer Kurve ein
Fahrzeug oder Objekt befindet
• Wenn sich auf der Straßenoberfläche oder
neben der Straße ein reflektierendes
Objekt (Schachtdeckel, Stahlplatte usw.),
Stufen, Senken oder Erhebungen befin-
den
• Wenn sich ein bauliches Objekt mit niedri-
ger Höhe über der Straße befindet (nied-
rige Decke, Verkehrszeichen usw.)
• Wenn sich ein bauliches Objekt (Überfüh-
rung, Verkehrszeichen, Werbetafel, Stra-
ßenlampe usw.) am Ende einer
Bergaufstrecke befindet

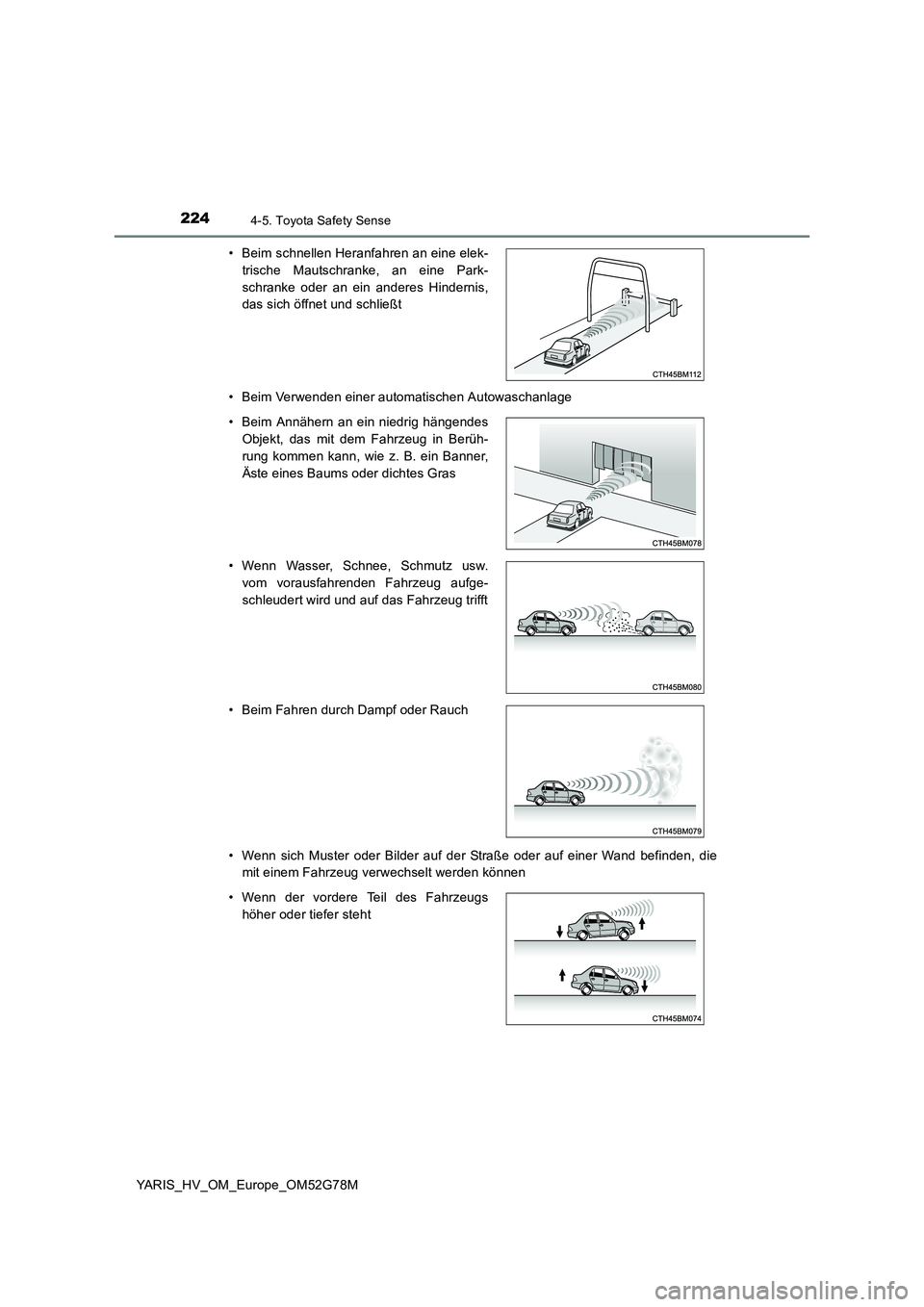

2244-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52G78M
• Beim Verwenden einer automatischen Autowaschanlage
• Wenn sich Muster oder Bilder auf der Straße oder auf einer Wand befinden, die
mit einem Fahrzeug verwechselt werden können
• Beim schnellen Heranfahren an eine elek-
trische Mautschranke, an eine Park-
schranke oder an ein anderes Hindernis,
das sich öffnet und schließt
• Beim Annähern an ein niedrig hängendes
Objekt, das mit dem Fahrzeug in Berüh-
rung kommen kann, wie z. B. ein Banner,
Äste eines Baums oder dichtes Gras
• Wenn Wasser, Schnee, Schmutz usw.
vom vorausfahrenden Fahrzeug aufge-
schleudert wird und auf das Fahrzeug trifft
• Beim Fahren durch Dampf oder Rauch
• Wenn der vordere Teil des Fahrzeugs
höher oder tiefer steht

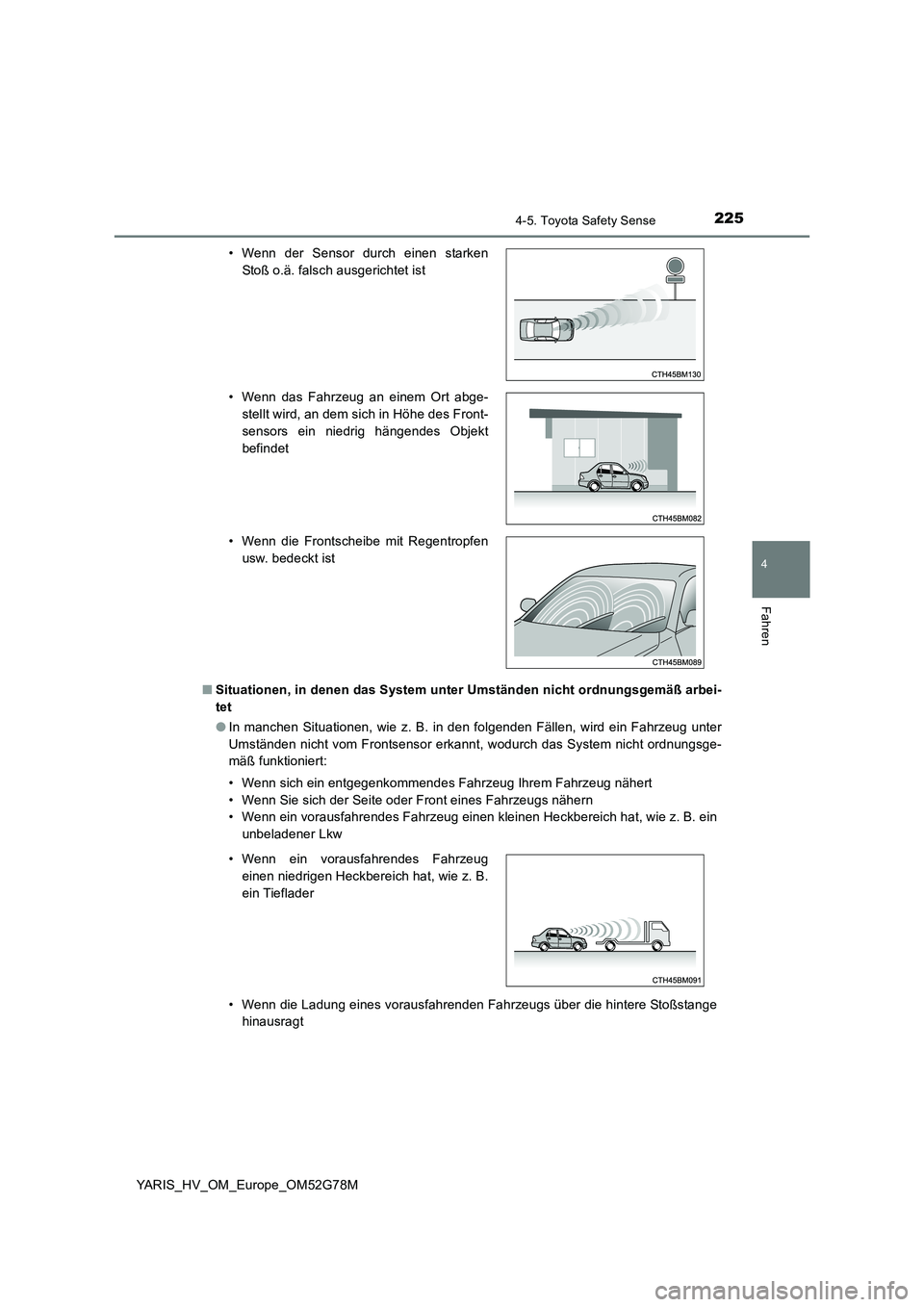

2254-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52G78M
■ Situationen, in denen das System unter Umständen nicht ordnungsgemäß arbei-
tet
● In manchen Situationen, wie z. B. in den folgenden Fällen, wird ein Fahrzeug unter
Umständen nicht vom Frontsensor erkannt, wodurch das System nicht ordnungsge-
mäß funktioniert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Wenn Sie sich der Seite oder Front eines Fahrzeugs nähern
• Wenn ein vorausfahrendes Fahrzeug einen kleinen Heckbereich hat, wie z. B. ein
unbeladener Lkw
• Wenn die Ladung eines vorausfahrenden Fahrzeugs über die hintere Stoßstange
hinausragt
• Wenn der Sensor durch einen starken
Stoß o.ä. falsch ausgerichtet ist
• Wenn das Fahrzeug an einem Ort abge-
stellt wird, an dem sich in Höhe des Front-
sensors ein niedrig hängendes Objekt
befindet
• Wenn die Frontscheibe mit Regentropfen
usw. bedeckt ist
• Wenn ein vorausfahrendes Fahrzeug
einen niedrigen Heckbereich hat, wie z. B.
ein Tieflader

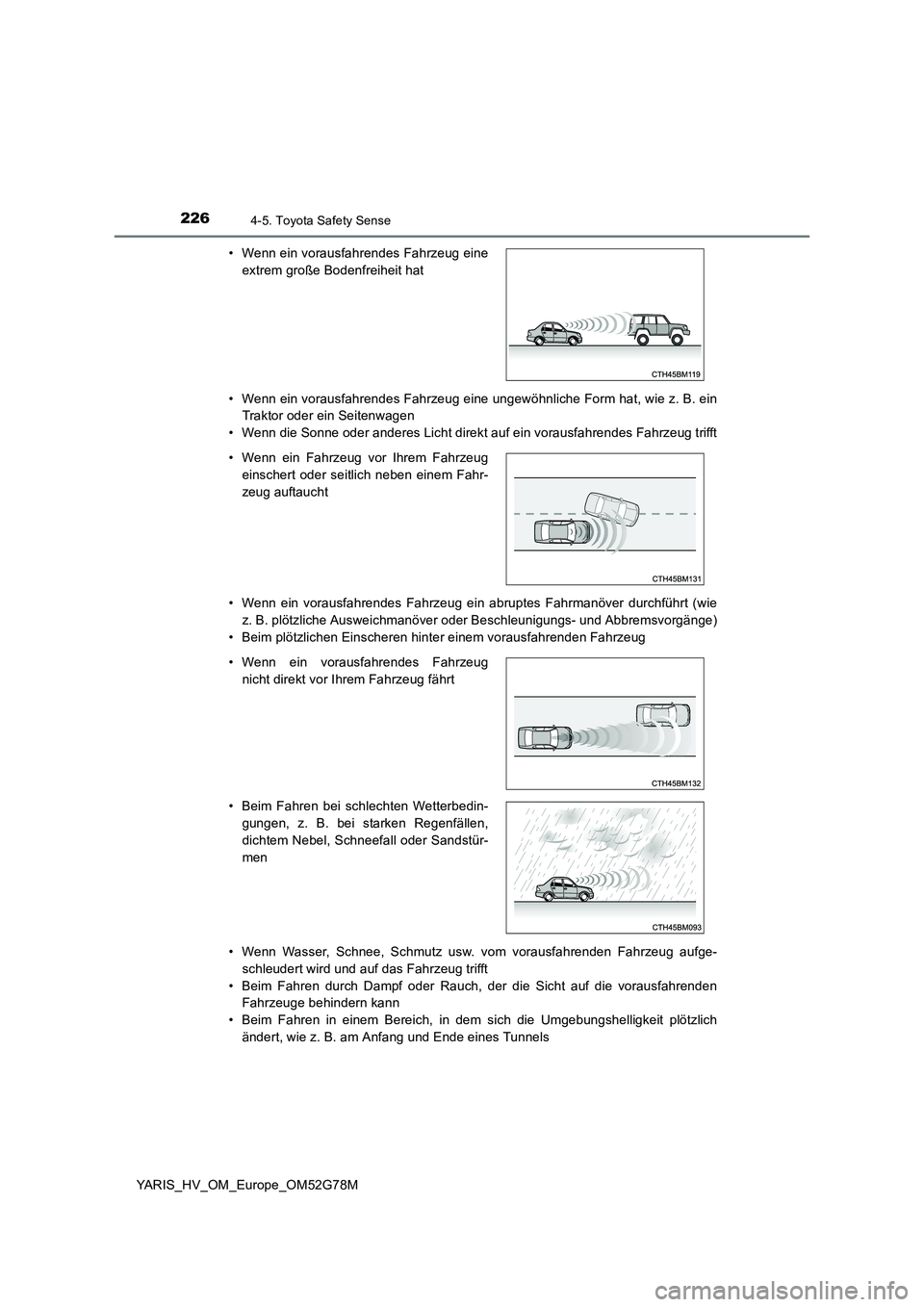

2264-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52G78M
• Wenn ein vorausfahrendes Fahrzeug eine ungewöhnliche Form hat, wie z. B. ein
Traktor oder ein Seitenwagen
• Wenn die Sonne oder anderes Licht direkt auf ein vorausfahrendes Fahrzeug trifft
• Wenn ein vorausfahrendes Fahrzeug ein abruptes Fahrmanöver durchführt (wie
z. B. plötzliche Ausweichmanöver oder Beschleunigungs- und Abbremsvorgänge)
• Beim plötzlichen Einscheren hinter einem vorausfahrenden Fahrzeug
• Wenn Wasser, Schnee, Schmutz usw. vom vorausfahrenden Fahrzeug aufge-
schleudert wird und auf das Fahrzeug trifft
• Beim Fahren durch Dampf oder Rauch, der die Sicht auf die vorausfahrenden
Fahrzeuge behindern kann
• Beim Fahren in einem Bereich, in dem sich die Umgebungshelligkeit plötzlich
ändert, wie z. B. am Anfang und Ende eines Tunnels
• Wenn ein vorausfahrendes Fahrzeug eine
extrem große Bodenfreiheit hat
• Wenn ein Fahrzeug vor Ihrem Fahrzeug
einschert oder seitlich neben einem Fahr-
zeug auftaucht
• Wenn ein vorausfahrendes Fahrzeug
nicht direkt vor Ihrem Fahrzeug fährt
• Beim Fahren bei schlechten Wetterbedin-
gungen, z. B. bei starken Regenfällen,
dichtem Nebel, Schneefall oder Sandstür-
men

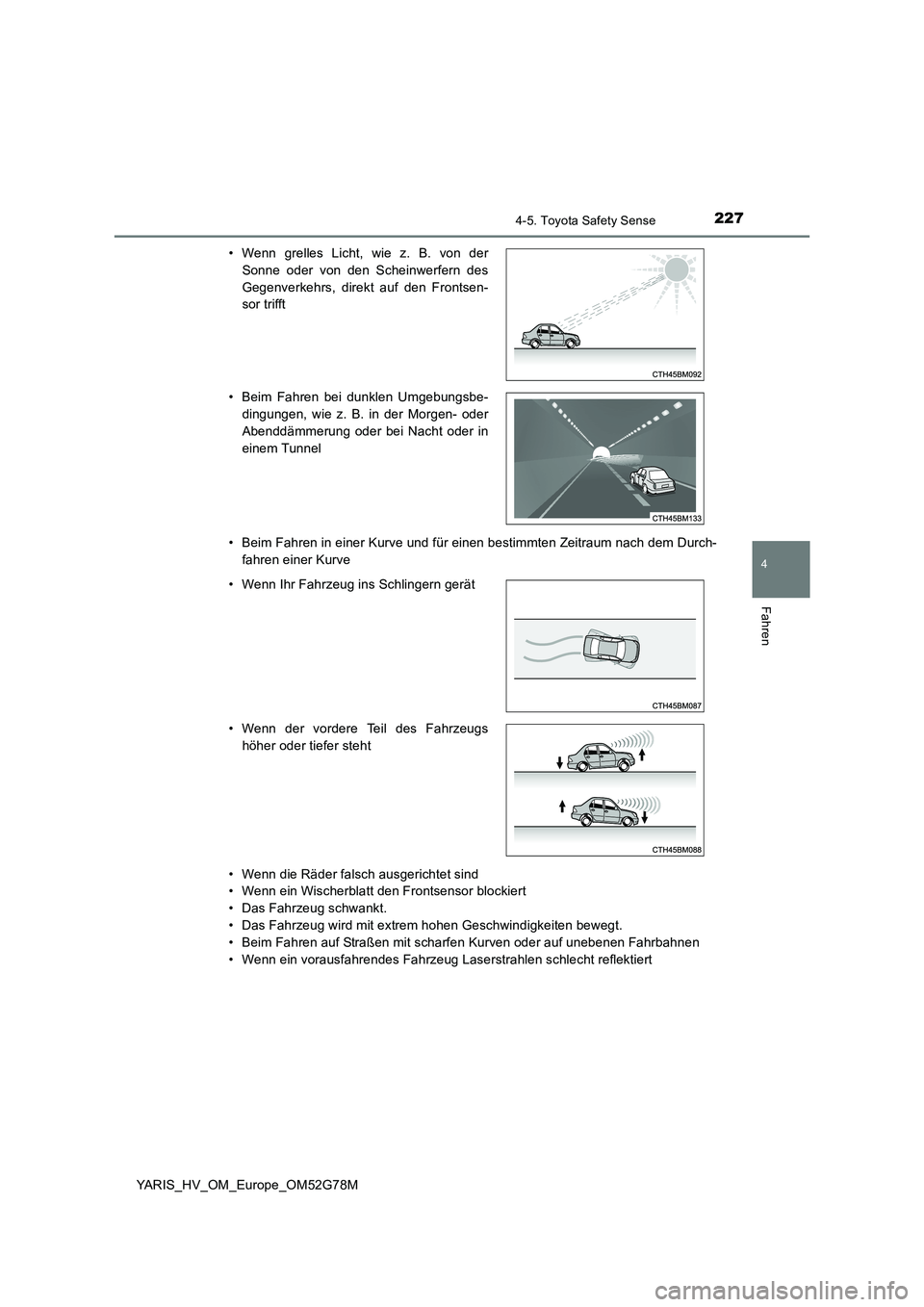

2274-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52G78M
• Beim Fahren in einer Kurve und für einen bestimmten Zeitraum nach dem Durch-
fahren einer Kurve
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Frontsensor blockiert
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt.
• Beim Fahren auf Straßen mit scharfen Kurven oder auf unebenen Fahrbahnen
• Wenn ein vorausfahrendes Fahrzeug Laserstrahlen schlecht reflektiert
• Wenn grelles Licht, wie z. B. von der
Sonne oder von den Scheinwerfern des
Gegenverkehrs, direkt auf den Frontsen-
sor trifft
• Beim Fahren bei dunklen Umgebungsbe-
dingungen, wie z. B. in der Morgen- oder
Abenddämmerung oder bei Nacht oder in
einem Tunnel
• Wenn Ihr Fahrzeug ins Schlingern gerät
• Wenn der vordere Teil des Fahrzeugs
höher oder tiefer steht

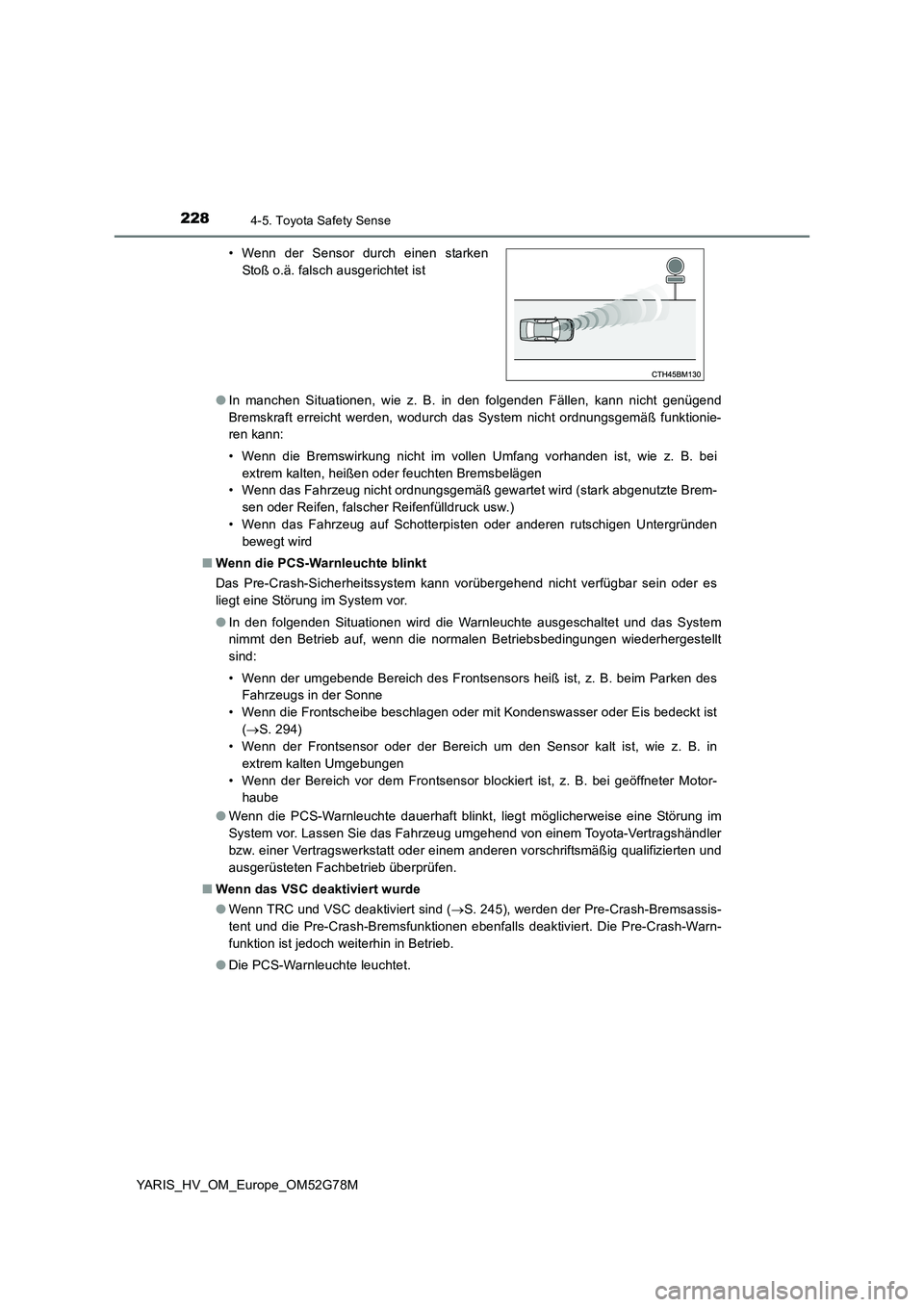

2284-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52G78M
● In manchen Situationen, wie z. B. in den folgenden Fällen, kann nicht genügend
Bremskraft erreicht werden, wodurch das System nicht ordnungsgemäß funktionie-
ren kann:
• Wenn die Bremswirkung nicht im vollen Umfang vorhanden ist, wie z. B. bei
extrem kalten, heißen oder feuchten Bremsbelägen
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (stark abgenutzte Brem-
sen oder Reifen, falscher Reifenfülldruck usw.)
• Wenn das Fahrzeug auf Schotterpisten oder anderen rutschigen Untergründen
bewegt wird
■ Wenn die PCS-Warnleuchte blinkt
Das Pre-Crash-Sicherheitssystem kann vorübergehend nicht verfügbar sein oder es
liegt eine Störung im System vor.
● In den folgenden Situationen wird die Warnleuchte ausgeschaltet und das System
nimmt den Betrieb auf, wenn die normalen Betriebsbedingungen wiederhergestellt
sind:
• Wenn der umgebende Bereich des Frontsensors heiß ist, z. B. beim Parken des
Fahrzeugs in der Sonne
• Wenn die Frontscheibe beschlagen oder mit Kondenswasser oder Eis bedeckt ist
( S. 294)
• Wenn der Frontsensor oder der Bereich um den Sensor kalt ist, wie z. B. in
extrem kalten Umgebungen
• Wenn der Bereich vor dem Frontsensor blockiert ist, z. B. bei geöffneter Motor-
haube
● Wenn die PCS-Warnleuchte dauerhaft blinkt, liegt möglicherweise eine Störung im
System vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
■ Wenn das VSC deaktiviert wurde
● Wenn TRC und VSC deaktiviert sind (S. 245), werden der Pre-Crash-Bremsassis-
tent und die Pre-Crash-Bremsfunktionen ebenfalls deaktiviert. Die Pre-Crash-Warn-
funktion ist jedoch weiterhin in Betrieb.
● Die PCS-Warnleuchte leuchtet.
• Wenn der Sensor durch einen starken
Stoß o.ä. falsch ausgerichtet ist

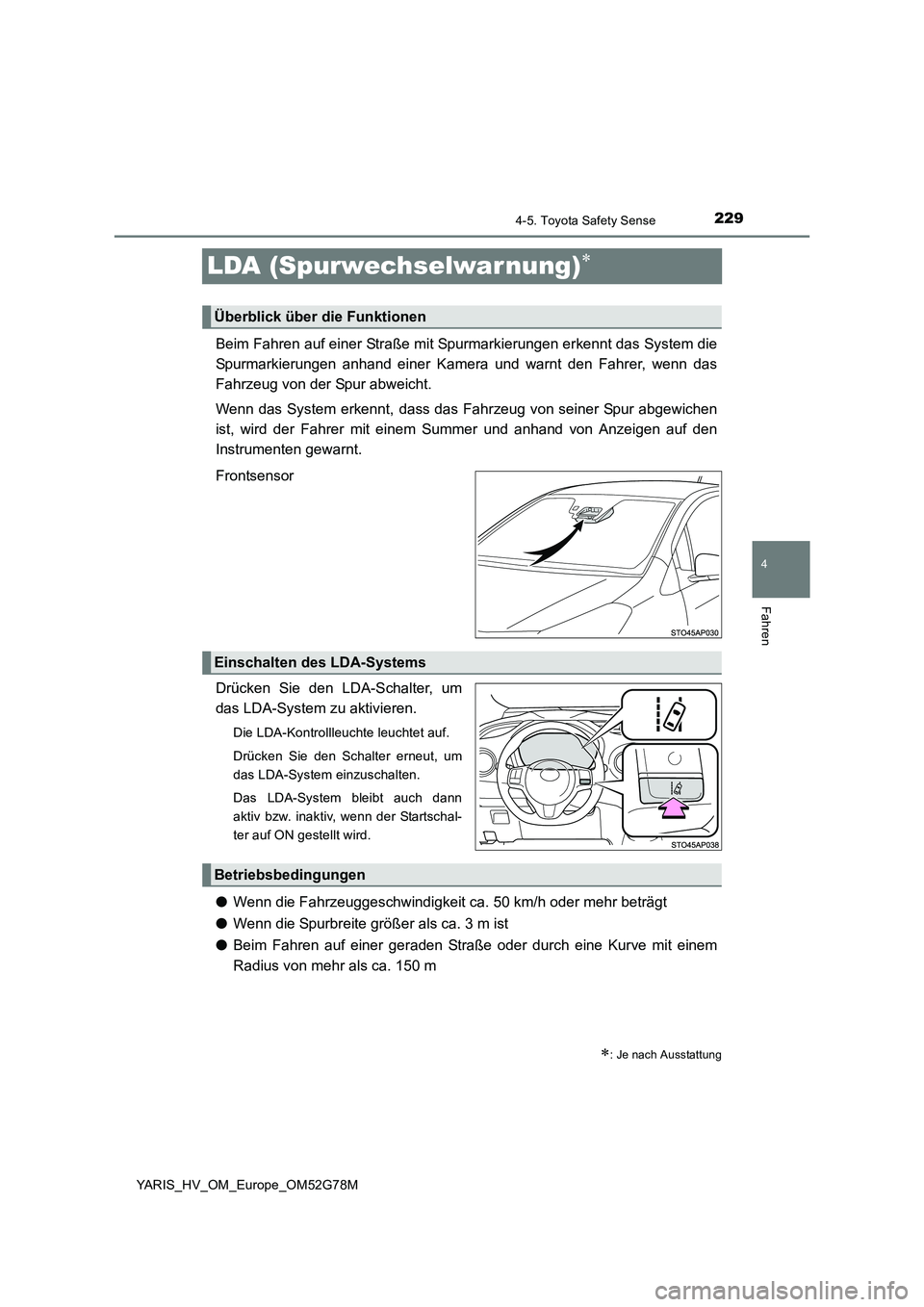

229
4
4-5. Toyota Safety Sense
Fahren
YARIS_HV_OM_Europe_OM52G78M
LDA (Spurwechselwar nung)
Beim Fahren auf einer Straße mit Spurmarkierungen erkennt das System die
Spurmarkierungen anhand einer Kamera und warnt den Fahrer, wenn das
Fahrzeug von der Spur abweicht.
Wenn das System erkennt, dass das Fahrzeug von seiner Spur abgewichen
ist, wird der Fahrer mit einem Summer und anhand von Anzeigen auf den
Instrumenten gewarnt.
Frontsensor
Drücken Sie den LDA-Schalter, um
das LDA-System zu aktivieren.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den Schalter erneut, um
das LDA-System einzuschalten.
Das LDA-System bleibt auch dann
aktiv bzw. inaktiv, wenn der Startschal-
ter auf ON gestellt wird.
● Wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder mehr beträgt
● Wenn die Spurbreite größer als ca. 3 m ist
● Beim Fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 150 m
: Je nach Ausstattung
Überblick über die Funktionen
Einschalten des LDA-Systems
Betriebsbedingungen

2304-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52G78M
Wenn beide Spurmarkierungsanzei-
gen grün leuchten:
Gibt an, dass sowohl rechte als auch
linke Fahrspurma rkierungen erkannt
werden.
Wenn das Fahrzeug von der Spur
abweicht, blinken die Spurmarkie-
rungsanzeigen auf der Seite, auf der
die Abweichung erfolgt ist, gelb.
Wenn eine der Spurmarkierungsan-
zeigen grün leuchtet:
Gibt an, dass die Fahrspurmarkierung
auf der grün markierten Seite erkannt
wird.
Wenn das Fahrzeug auf der Seite mit
der erkannten Fahrspurmarkierung von
der Spur abweicht, blinken die Spur-
markierungsanzeigen gelb.
Wenn beide Spurmarkierungsanzei-
gen erlöschen:
Gibt an, dass keine Fahrspurmarkie-
rungen erkannt werden oder dass das
LDA-System vorübergehend deakti-
viert ist.
Instrumentenanzeige
