3817-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52G78M
■Nebelscheinwerfer (je nach Ausstattung)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
Leuchte, die ersetzt werden soll.
Drehen Sie das Lenkrad so weit,
dass Sie bequem mit Ihrer Hand
zwischen Reifen und Kotflügelver-
kleidung greifen können.
Entfernen Sie die Schraube.
Entfernen Sie die Kotflügelver-
kleidung teilweise, bis die Glüh-
lampe zu sehen ist.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
1
2
3
4

3827-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52G78M
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie die
Glühlampe.
Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
5
6
7
8

3837-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52G78M
Bringen Sie die Kotflügelverklei-
dung wieder an.
Führen Sie das Ende der Kotflügel-
verkleidung in die Innenseite der
vorderen Stoßstange ein.
Bringen Sie die Schraube an.
■Standlichter vorne/Tagesfahrlichter (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
9
10
1
2
3

3847-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52G78M
■Vordere Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
Typ ATyp B
2
Typ ATyp B
3

3857-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52G78M
■Seitliche Fahrtrichtungsanzeiger
Drücken Sie auf den Spiegel.
Entfernen Sie den Spiegel.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie den Lampenso-
ckel.
Entnehmen Sie die Glühlampe.
1
2
3
4

3867-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52G78M
Befestigen Sie nach dem Ein-
bau der neuen Glühlampe den
Lampensockel am Spiegelge-
häuse.
Richten Sie die Zungen aus und
arretieren Sie den Spiegel,
indem Sie nacheinander jeweils
die gegenüberliegenden Zun-
gen eindrücken.
Stellen Sie sicher, dass die Zungen
wie in der Abbildung gezeigt einge-
setzt werden, und drücken Sie sie
hinein, bis sie hörbar mit einem
Klick einrasten.
Wenn Sie keinen Klick hören, drü-
cken Sie die Zungen nicht gewalt-
sam hinein. Entfernen Sie
stattdessen den Spiegel und prüfen
Sie, ob die Zungen ordnungsgemäß
ausgerichtet sind.
5
6

3877-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52G78M
■Brems-/Schlussleuchten (Ausführung mit Glühlampe) und hintere
Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Entnehmen Sie die Glühlampe.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Setzen Sie die Glühlampe ein.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
1
2
1
2
3
1
2
4
1
2

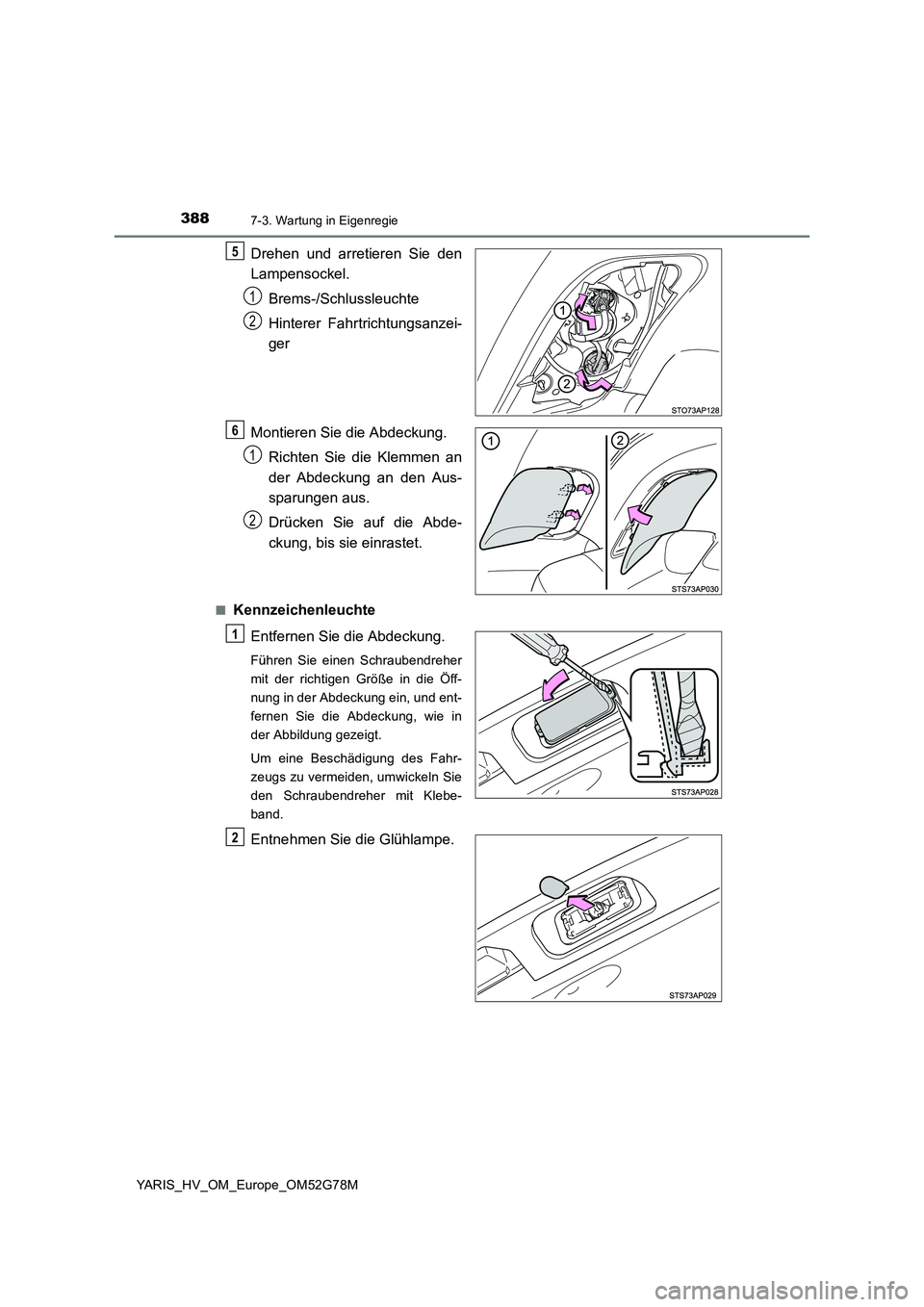

3887-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52G78M
Drehen und arretieren Sie den
Lampensockel.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Montieren Sie die Abdeckung.
Richten Sie die Klemmen an
der Abdeckung an den Aus-
sparungen aus.
Drücken Sie auf die Abde-
ckung, bis sie einrastet.
■Kennzeichenleuchte
Entfernen Sie die Abdeckung.
Führen Sie einen Schraubendreher
mit der richtigen Größe in die Öff-
nung in der Abdeckung ein, und ent-
fernen Sie die Abdeckung, wie in
der Abbildung gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entnehmen Sie die Glühlampe.
5
1
2
6
1
2
1
2

3897-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52G78M
Setzen Sie die Glühlampe ein.
Montieren Sie die Abdeckung.
Führen Sie einen Schraubendreher
mit einer passenden Größe in eins
der Löcher ein und drücken Sie den
Schraubendreher hinein, bis ein
Klickgeräusch zu hören ist. Wieder-
holen Sie den Vorgang für das
andere Loch.
Stellen Sie den ordnungsgemä-
ßen Sitz der Abdeckung sicher,
indem Sie gegen die gesamte
Abdeckung drücken.
3
4
5

3907-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52G78M
■Rückfahrscheinwerfer/Nebelschlussleuchte
Entfernen Sie den Clip und neh-
men Sie die Abdeckung teil-
weise ab.
Ziehen Sie den mittleren Teil des
Clips heraus und entfernen Sie die
Verriegelung.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Bringen Sie nach dem Einset-
zen der Glühlampe den Clip
wieder an.
Setzen Sie den Clip beim Wieder-
einbau in der ursprünglichen Posi-
tion ein und drücken Sie auf die
Mitte des Clips.
1
2
3
4
