TOYOTA YARIS HATCHBACK 2016 Manuel du propriétaire (in French)

2106-2. Entretien
YARIS_F_D_52G61D

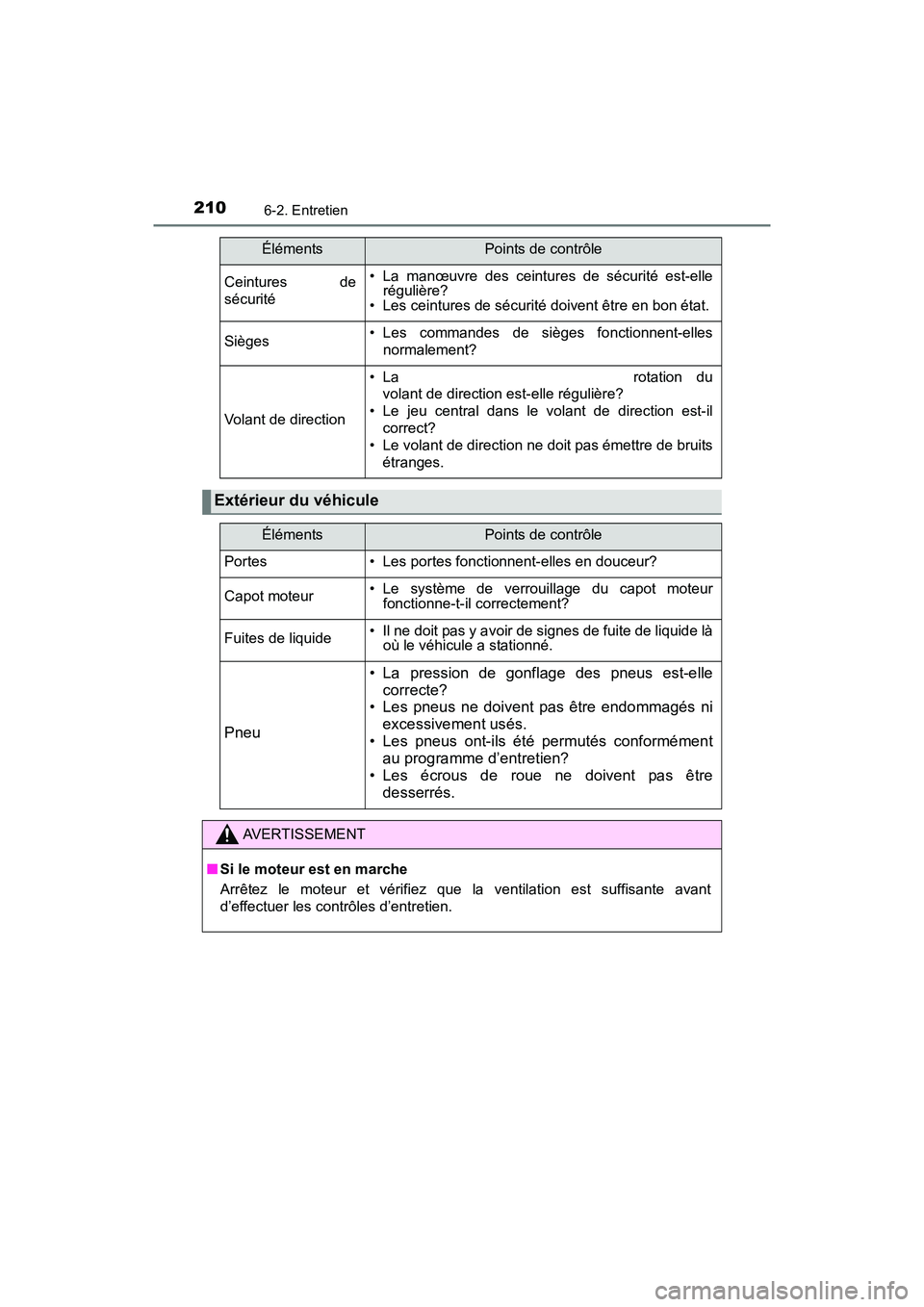

Ceintures de
sécurité• La manœuvre des ceintures de sécurité est-ellerégulière?
• Les ceintures de sécurité doivent être en bon état.
Sièges• Les commandes de sièges fonctionnent-elles
normalement?
Volant de direction
• La rotation du
volant de direction est-elle régulière?
• Le jeu central dans le volant de direction est-il correct?
• Le volant de direction ne doit pas émettre de bruits
étranges.
Extérieur du véhicule
ÉlémentsPoints de contrôle
ÉlémentsPoints de contrôle
Portes• Les portes fonctionnent-elles en douceur?
Capot moteur• Le système de verrouillage du capot moteurfonctionne-t-il correctement?
Fuites de liquide• Il ne doit pas y avoir de signes de fuite de liquide làoù le véhicule a stationné.
Pneu
• La pression de gonflage des pneus est-elle
correcte?
• Les pneus ne doivent pas être endommagés ni
excessivement usés.
• Les pneus ont-ils été permutés conformément au programme d’entretien?
• Les écrous de roue ne doivent pas être desserrés.
AVERTISSEMENT
■ Si le moteur est en marche
Arrêtez le moteur et vérifiez que la ventilation est suffisante avant
d’effectuer les contrôles d’entretien.
YARIS HB_OM_USA_OM52G61D.book 210 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2116-2. Entretien
6
Entretien et soin
YARIS_F_D_52G61D

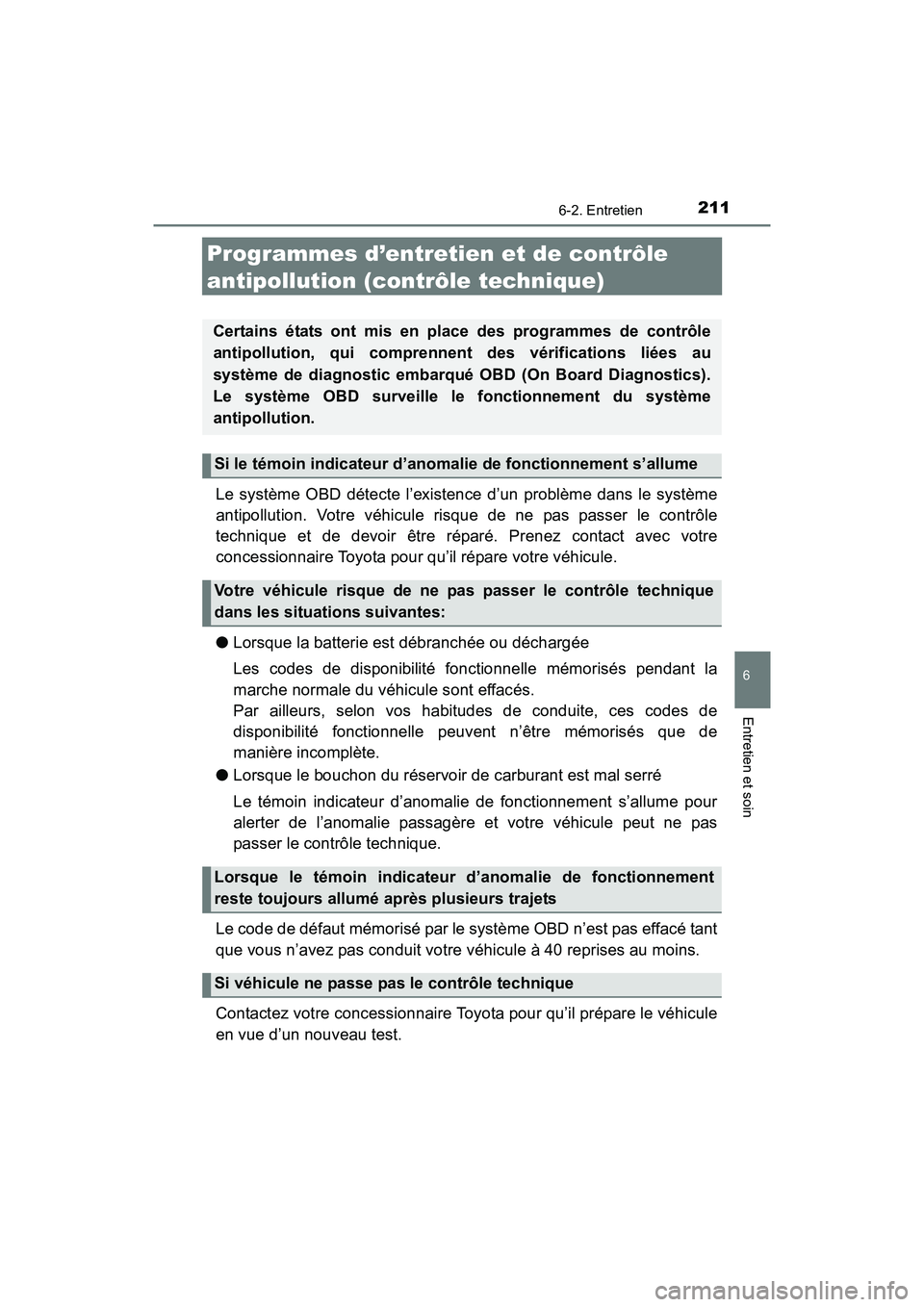

Programmes d’entretien et de contrôle
antipollution (contrôle technique)
Le système OBD détecte l’existence d’un problème dans le système
antipollution. Votre véhicule risque de ne pas passer le contrôle
technique et de devoir être réparé. Prenez contact avec votre
concessionnaire Toyota pour qu’il répare votre véhicule.
●Lorsque la batterie est débranchée ou déchargée
Les codes de disponibilité fonctionnelle mémorisés pendant la
marche normale du véhicule sont effacés.
Par ailleurs, selon vos habitudes de conduite, ces codes de
disponibilité fonctionnelle peuvent n’être mémorisés que de
manière incomplète.
● Lorsque le bouchon du réservoir de carburant est mal serré
Le témoin indicateur d’anomalie de fonctionnement s’allume pour
alerter de l’anomalie passagère et votre véhicule peut ne pas
passer le contrôle technique.
Le code de défaut mémorisé par le système OBD n’est pas effacé tant
que vous n’avez pas conduit votre véhicule à 40 reprises au moins.
Contactez votre concessionnaire Toyota pour qu’il prépare le véhicule
en vue d’un nouveau test.
Certains états ont mis en place des programmes de contrôle
antipollution, qui comprennent des vérifications liées au
système de diagnostic embarqué OBD (On Board Diagnostics).
Le système OBD surveille le fonctionnement du système
antipollution.
Si le témoin indicateur d’anomalie de fonctionnement s’allume
Votre véhicule risque de ne pas passer le contrôle technique
dans les situations suivantes:
Lorsque le témoin indicateur d’anomalie de fonctionnement
reste toujours allumé après plusieurs trajets
Si véhicule ne passe pas le contrôle technique
YARIS HB_OM_USA_OM52G61D.book 211 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2126-3. Entretien à faire soi-même
YARIS_F_D_52G61D
Précautions avec l’entretien à faire soi-
même
Si vous décidez d’effectuer vous-même les opérations
d’entretien, veillez à bien suivre les procédures décrites dans
les sections correspondantes.
ÉlémentsPièces et outils
État de la batterie
(P. 226)• Eau chaude• Bicarbonate•Graisse
• Clé plate (pour les vis des cosses de batterie)
• Eau distillée
Niveau de liquide
de frein
(P. 224)• Liquide de frein FMVSS No.116 DOT 3 ou SAE
J1703
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux appoints en liquide de frein)
Niveau de liquide
de
refroidissement
moteur ( P. 222)
• Liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» ou
un liquide de refroidissement longue durée de haute
qualité similaire, à base d’éthylène glycol, fabriqué
selon la technologie hybride des acides organiques
et exempt de silicate, d’amine, de nitrite et de borate.
Sauf Canada
Le liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» est
un mélange composé à 50% de liquide de
refroidissement et à 50% d’eau déminéralisée.
Canada
Le liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» est
un mélange composé à 55% de liquide de
refroidissement et à 45% d’eau déminéralisée.
• Entonnoir (réservé aux appoints en liquide de refroidissement)
Niveau d’huile
moteur
(P. 220)• “Toyota Genuine Motor Oil” «huile moteur d’origine
Toyota» ou produit équivalent
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux appoints en huile moteur)
YARIS HB_OM_USA_OM52G61D.book 212 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2136-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_F_D_52G61D

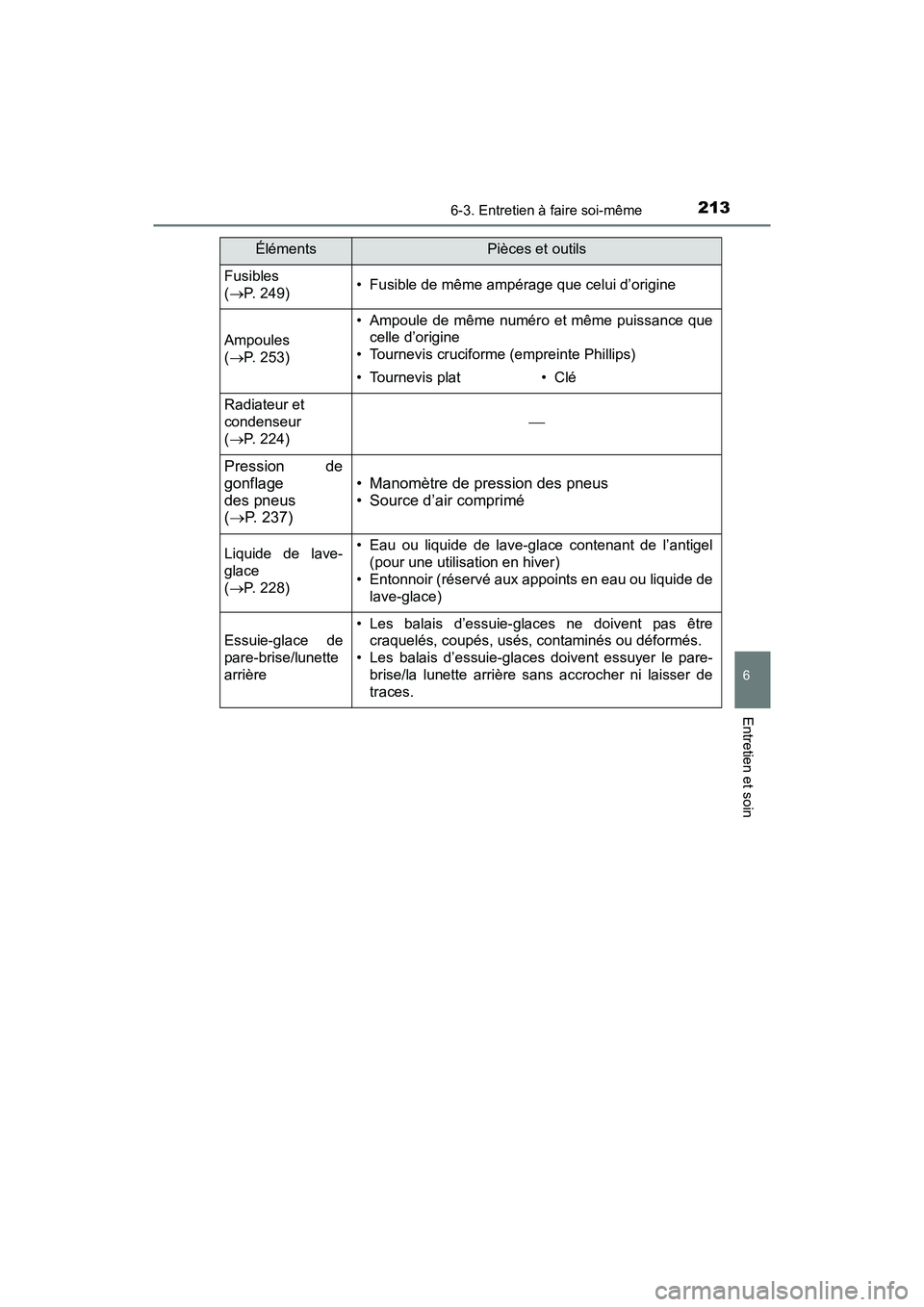

Fusibles
(P. 249)• Fusible de même ampérage que celui d’origine
Ampoules
(P. 253)
• Ampoule de même numéro et même puissance que
celle d’origine
• Tournevis cruciforme (empreinte Phillips)
• Tournevis plat•Clé
Radiateur et
condenseur
( P. 224)

Pression de
gonflage
des pneus
( P. 237)
• Manomètre de pression des pneus
• Source d’air comprimé
Liquide de lave-
glace
(P. 228)• Eau ou liquide de lave-glace contenant de l’antigel
(pour une utilisation en hiver)
• Entonnoir (réservé aux appoints en eau ou liquide de lave-glace)
Essuie-glace de
pare-brise/lunette
arrière
• Les balais d’essuie-glaces ne doivent pas êtrecraquelés, coupés, usés, contaminés ou déformés.
• Les balais d’essuie-glaces doivent essuyer le pare- brise/la lunette arrière sans accrocher ni laisser de
traces.
ÉlémentsPièces et outils
YARIS HB_OM_USA_OM52G61D.book 213 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2146-3. Entretien à faire soi-même
YARIS_F_D_52G61D

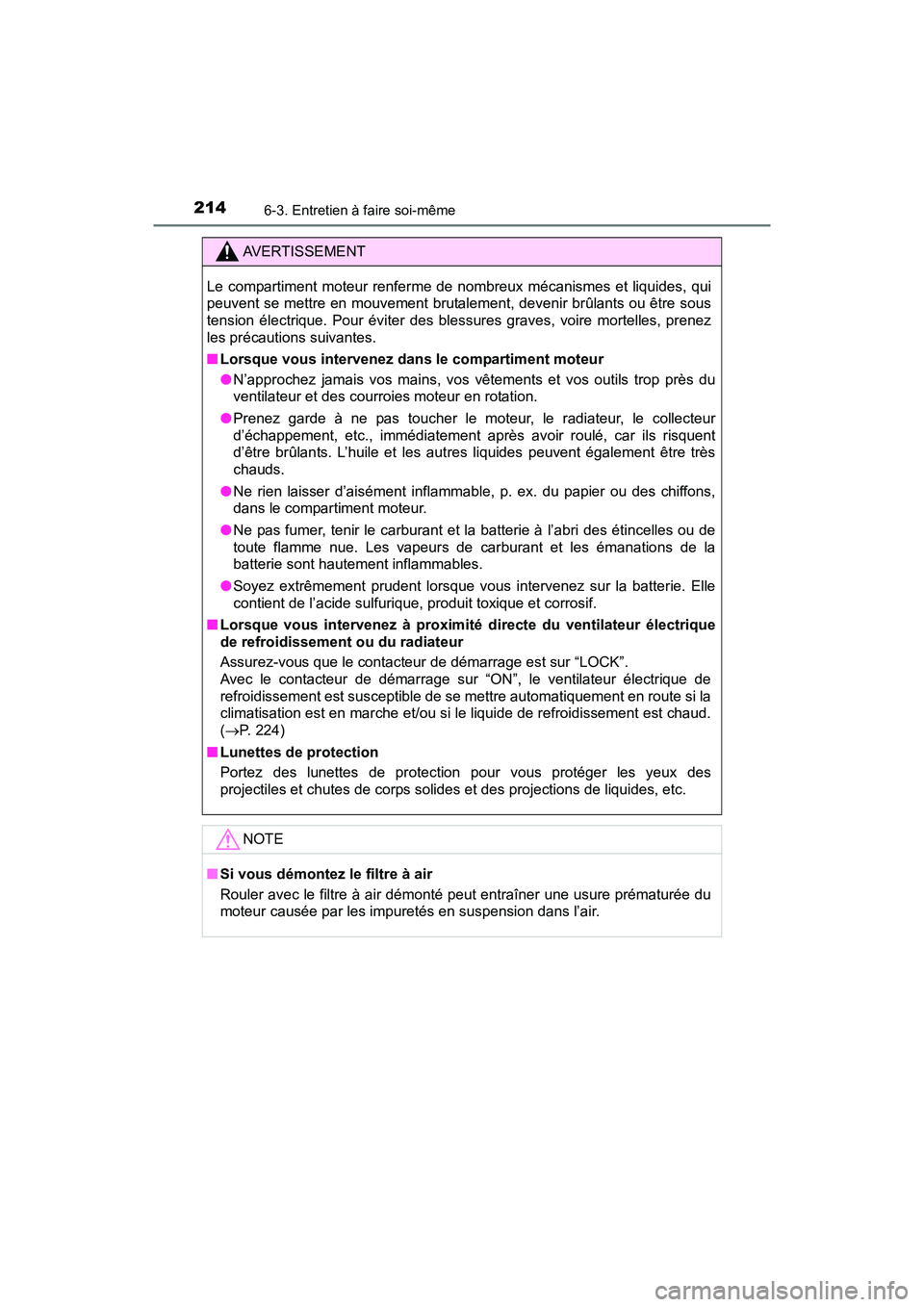

AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, devenir brûlants ou être sous
tension électrique. Pour éviter des blessures graves, voire mortelles, prenez
les précautions suivantes.
■ Lorsque vous intervenez dans le compartiment moteur
●N’approchez jamais vos mains, vos vêtements et vos outils trop près du
ventilateur et des courroies moteur en rotation.
● Prenez garde à ne pas toucher le moteur, le radiateur, le collecteur
d’échappement, etc., immédiatement après avoir roulé, car ils risquent
d’être brûlants. L’huile et les aut res liquides peuvent également être très
chauds.
● Ne rien laisser d’aisément inflammable, p. ex. du papier ou des chiffons,
dans le compartiment moteur.
● Ne pas fumer, tenir le carburant et la batterie à l’abri des étincelles ou de
toute flamme nue. Les vapeurs de carburant et les émanations de la
batterie sont hautement inflammables.
● Soyez extrêmement prudent lorsque vous intervenez sur la batterie. Elle
contient de l’acide sulfurique, produit toxique et corrosif.
■ Lorsque vous intervenez à proximité directe du ventilateur électrique
de refroidissement ou du radiateur
Assurez-vous que le contacteur de démarrage est sur “LOCK”.
Avec le contacteur de démarrage sur “ON”, le ventilateur électrique de
refroidissement est susceptible de se mettre automatiquement en route si la
climatisation est en marche et/ou si le liquide de refroidissement est chaud.
(P. 224)
■ Lunettes de protection
Portez des lunettes de protection pour vous protéger les yeux des
projectiles et chutes de corps solides et des projections de liquides, etc.
NOTE
■Si vous démontez le filtre à air
Rouler avec le filtre à air démonté peut entraîner une usure prématurée du
moteur causée par les impuretés en suspension dans l’air.
YARIS HB_OM_USA_OM52G61D.book 214 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2156-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_F_D_52G61D

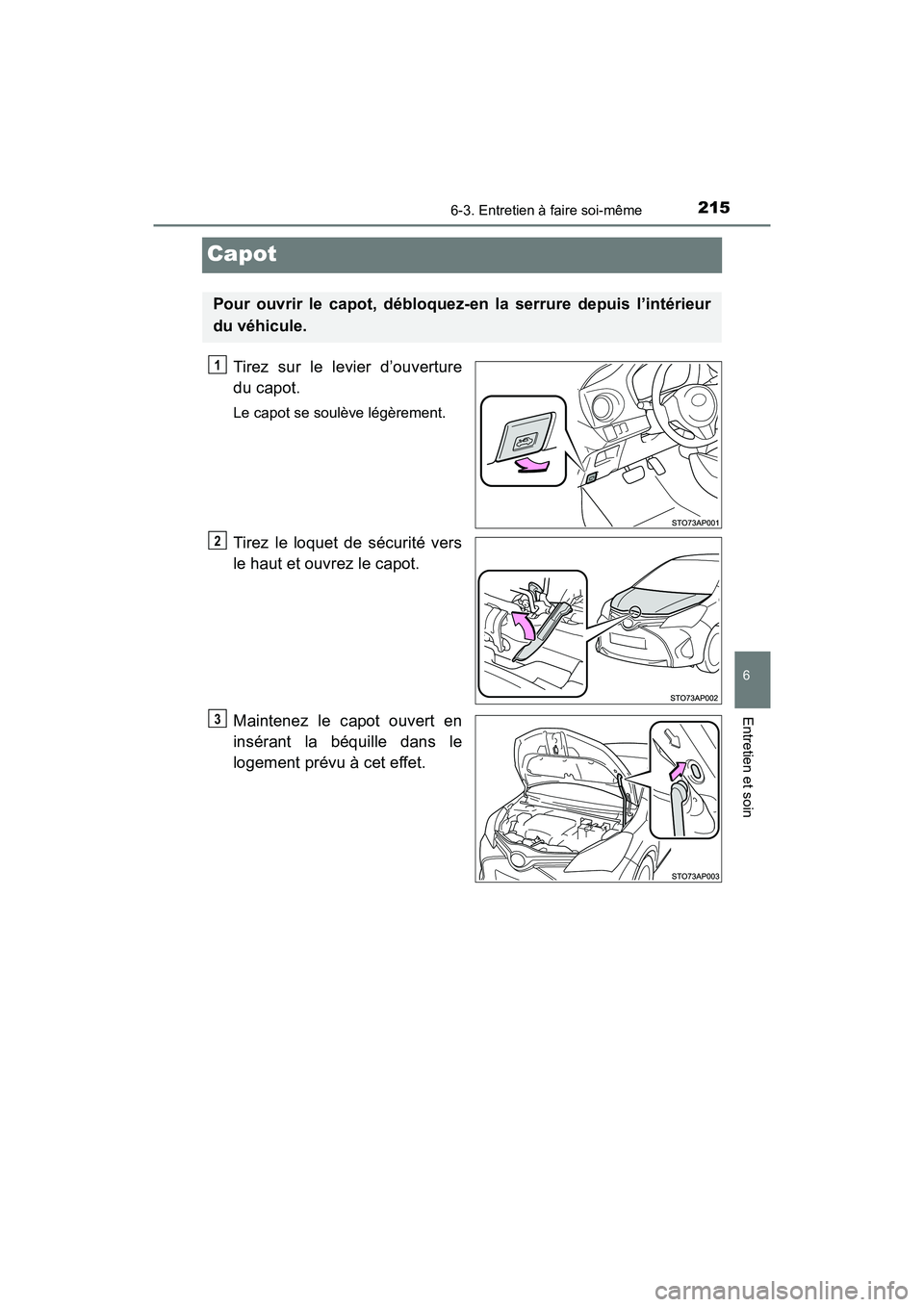

Capot
Tirez sur le levier d’ouverture
du capot.
Le capot se soulève légèrement.
Tirez le loquet de sécurité vers
le haut et ouvrez le capot.
Maintenez le capot ouvert en
insérant la béquille dans le
logement prévu à cet effet.
Pour ouvrir le capot, débloquez-en la serrure depuis l’intérieur
du véhicule.
1
2
3
YARIS HB_OM_USA_OM52G61D.book 215 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2166-3. Entretien à faire soi-même
YARIS_F_D_52G61D

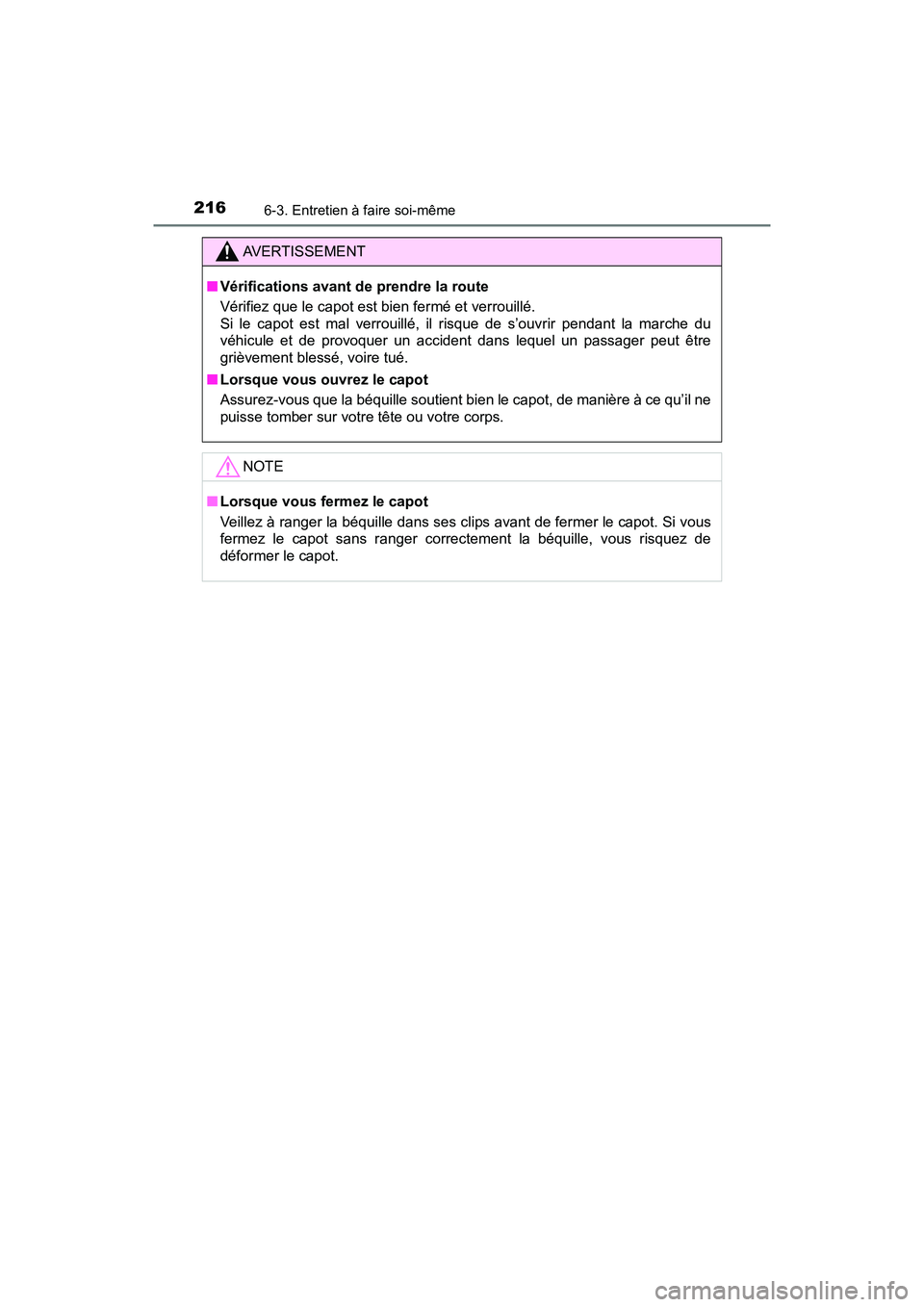

AVERTISSEMENT
■Vérifications avant de prendre la route
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s’ouvrir pendant la marche du
véhicule et de provoquer un accident dans lequel un passager peut être
grièvement blessé, voire tué.
■ Lorsque vous ouvrez le capot
Assurez-vous que la béquille soutient bien le capot, de manière à ce qu’il ne
puisse tomber sur votre tête ou votre corps.
NOTE
■Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous
fermez le capot sans ranger correctement la béquille, vous risquez de
déformer le capot.
YARIS HB_OM_USA_OM52G61D.book 216 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2176-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_F_D_52G61D

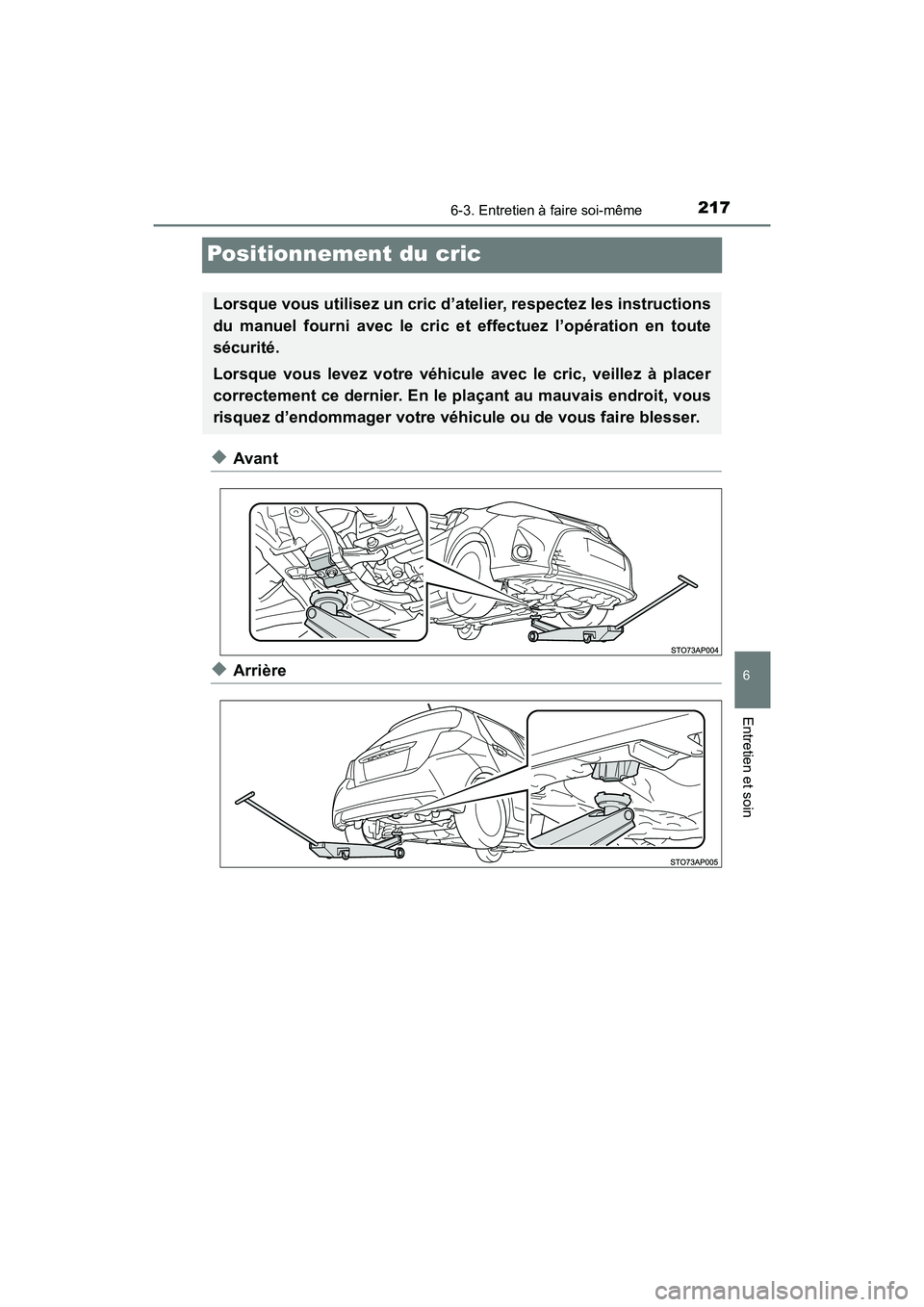

Positionnement du cric
◆Avant
◆Arrière
Lorsque vous utilisez un cric d’atelier, respectez les instructions
du manuel fourni avec le cric et effectuez l’opération en toute
sécurité.
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d’endommager votre véhicule ou de vous faire blesser.
YARIS HB_OM_USA_OM52G61D.book 217 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2186-3. Entretien à faire soi-même
YARIS_F_D_52G61D

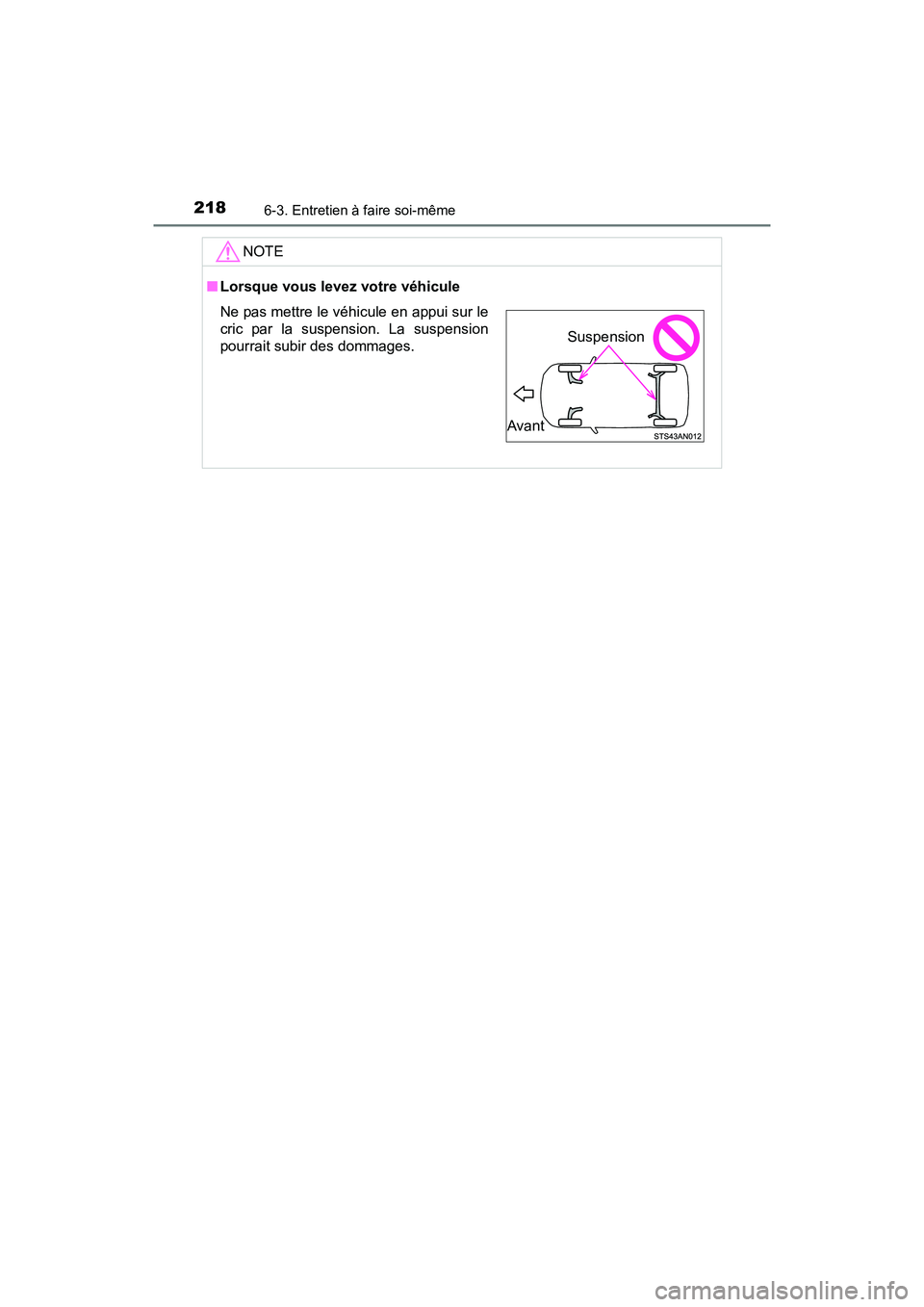

NOTE
■Lorsque vous levez votre véhicule
Ne pas mettre le véhicule en appui sur le
cric par la suspension. La suspension
pourrait subir des dommages.
Avant
Suspension
YARIS HB_OM_USA_OM52G61D.book 218 ページ ２０１５年７月１０日　金曜日　午後５時４０分

2196-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_F_D_52G61D
Compartiment moteur
Boîtes à fusibles (P. 249)
Bouchon de remplissage
d’huile moteur ( P. 221)
Batterie ( P. 226)
Réservoir de liquide de frein (P. 224)
Radiateur ( P. 224)
Condenseur ( P. 224) Ventilateur électrique de
refroidissement
Vase d’expansion de liquide
de refroidissement moteur
(P. 222)
Jauge de niveau d’huile
moteur ( P. 220)
Réservoir de liquide de lave-
glace ( P. 228)1
2
3
4
5
6
7
8
9
10
YARIS HB_OM_USA_OM52G61D.book 219 ページ ２０１５年７月１０日　金曜日　午後５時４０分
