TOYOTA YARIS HATCHBACK 2017 Bruksanvisningar (in Swedish)

21Bildregister
YARIS_HV_OM_Europe_OM52J66SE
nInteriör
Krockkuddar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 35
Golvmattor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 24
Framsäten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 143
Baksäte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 145
Nackskydd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 149
Säkerhetsbälten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 28
Invändiga låsknappar . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 126
Mugghållare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 362
Handtag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 3721
2
3
4
5
6
7
8
9
OM52J66SE.book Page 21 Wednesday, October 25, 2017 3:56 PM

22Bildregister
YARIS_HV_OM_Europe_OM52J66SEBackspegel, invändig . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 154
Solskydd
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 367
Sminkspeglar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 367
Kupébelysning/läslampor . . . . . . . . . . . . . . . . . . . . . Sid. 358, 359
Panoramatak
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 371
1
2
3
4
5
*1: Använd ALDRIG en bakåtvänd bilbarn- stol på ett säte so m skyddas av en AK-
TIV KROCKKUDDE framför sätet.
BARNET kan utsättas för SVÅRA eller
LIVSHOTANDE SKADOR. (
→Sid. 58)
*2: I förekommande fall
OM52J66SE.book Page 22 Wednesday, October 25, 2017 3:56 PM

23
1Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52J66SE1-1. För säkert bruk
Innan du börjar köra............. 24
För säker körning ................. 26
Säkerhetsbälten ................... 28
Krockkuddar......................... 35
Säkerhetsåtgärder beträffande avgaser........... 47
1-2. Barn och säkerhet Manuell i-/urkopplings-kontakt till framsätes-
passagerarens
krockkudde ........................ 48
Åka med barn i bilen ............ 51
Bilbarnstolar ......................... 52
1-3. Hybridsystem Hybridsystem, funktioner ..... 69
Hybridsystem, säkerhetsanvisningar......... 73
1-4. Stöldskydd Startspärrsystem.................. 79
Dubbelsidigt låssystem ........ 80
OM52J66SE.book Page 23 Wednesday, October 25, 2017 3:56 PM

241-1. För säkert bruk
YARIS_HV_OM_Europe_OM52J66SE
Innan du börjar köra
Använd endast sådana golvmattor som är specifikt avsedda för fordon
av samma modell och årsmodell som di n bil. Fäst dem säkert på golv-
beklädnaden.
Fäst hakarna (klämmorna) i
hålen på golvmattan.
Vrid den övre delen av respek-
tive fästhake (klämma) så att
golvmattan fästs säkert på sin
plats.
*: Passa alltid in markeringarna .
Hakarnas (klämmornas) form kan skilja sig från det som bilden vi\
sar.
Golvmatta
1
*
2
OM52J66SE.book Page 24 Wednesday, October 25, 2017 3:56 PM

251-1. För säkert bruk
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52J66SE
VA R N I N G
Observera följande säkerhetsanvisningar.
Annars kan golvmattan på förarplatsen börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan orsaka en olycka som kan leda till svåra
eller livshotande skador.
nVid installation av golvmattan på förarplatsen
l Använd inte golvmattor som är avsedda för andra modeller, eller andra
årsmodeller, även om de är originalmattor från Toyota.
l Använd endast golvmattor som är avsedda för förarplatsen.
l Fäst alltid golvmattan säkert på plats med de tillhandahållna hakarna
(klämmorna).
l Använd inte två eller fler mattor på varandra.
l Placera inte golvmattan med nedr e delen upptill, eller upp-och-ner.
n Innan du börjar köra
l Kontrollera att golvmattan är säkert fäst
på korrekt plats med de tillhandahållna
hakarna (klämmorna). Var särskilt nog-
grann med att utföra denna kontroll
efter rengöring av golvet.
l När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att kontroll-
era att pedalen inte trasslar in sig i mat-
tan.
OM52J66SE.book Page 25 Wednesday, October 25, 2017 3:56 PM

261-1. För säkert bruk
YARIS_HV_OM_Europe_OM52J66SE
För säker körning
Justera ryggstödets vinkel så
att du sitter upprätt och så att
du inte behöver luta dig framåt
för att styra bilen. (→Sid. 143)
Justera sätet så att du kan
trampa ned pedalerna helt och
så att armarna böjs lätt vid arm-
bågarna när du håller i ratten.
( → Sid. 143, 152)
Lås nackskyddet på plats så att mitten ligger i höjd med öronens
överkant. ( →Sid. 149)
Använd alltid säkerhetsbältet på rätt sätt. ( →Sid. 28)
Kontrollera att alla passagerare ha r spänt fast säkerhetsbältet innan
du börjar köra. ( →Sid. 28)
Använd bilbarnstol avpassad för barne ts storlek tills barnet är tillräck-
ligt stort för att använda bilens säkerhetsbälte. ( →Sid. 52)
Se till att du har bra sikt bakåt genom korrekt inställning av den invän-
diga och de utvändiga backspeglarna. ( →Sid. 154, 157)
För säker körning ska du justera sätet och spegeln till lämpligt
läge innan du börjar köra.
Korrekt körställning
1
2
Korrekt användning av säkerhetsbälten
Inställning av speglarna
3
4
OM52J66SE.book Page 26 Wednesday, October 25, 2017 3:56 PM

271-1. För säkert bruk
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52J66SE
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
lStäll inte in förarsätet under körning.
Du riskerar att tappa kontrollen över bilen om sätet plötsligt ändrar läge.
l Placera inte en kudde mellan föraren eller passageraren och ryggstödet.
Med en kudde bakom ryggen är det svårare att ha en korrekt sittställning.
Därmed minskar bältets och nackskyddets funktion.
l Placera ingenting under framsätena.
Föremål som placeras under framsätet kan fastna i stolspåren så att sätet
inte kan spärras i sitt läge. Det kan leda till en olycka, inställningsmekanis-
men kan även skadas.
l Följ alltid gällande hastighetsgräns vid körning på allmänna vägar.
l Vid körning längre sträckor ska du ta regelbundna avbrott innan du börjar
känna dig trött.
Om du känner dig trött eller sömnig under körning ska du inte tvinga dig
själv att fortsätta köra utan ta genast en paus.
OM52J66SE.book Page 27 Wednesday, October 25, 2017 3:56 PM

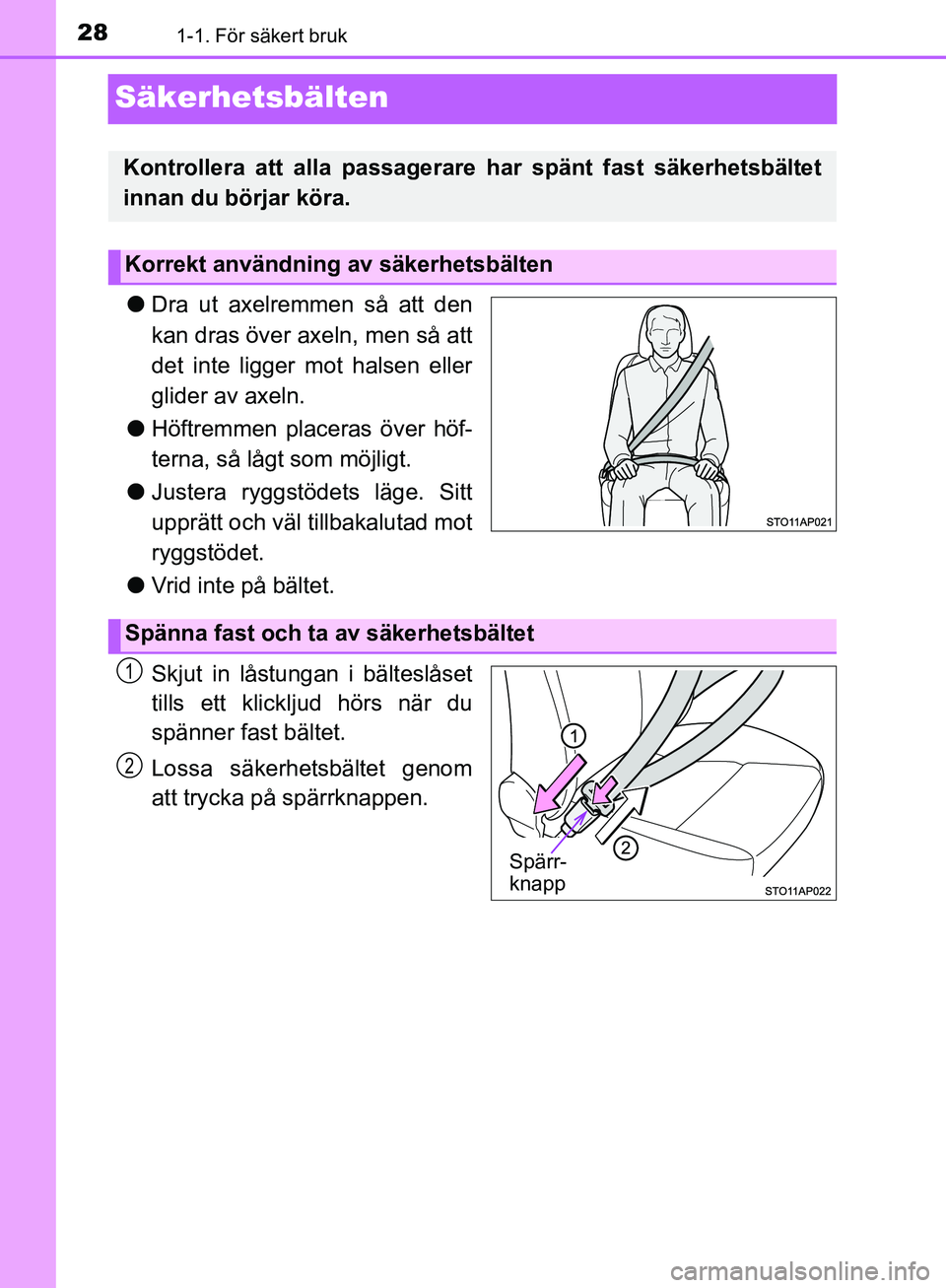

281-1. För säkert bruk
YARIS_HV_OM_Europe_OM52J66SE
Säkerhetsbälten
lDra ut axelremmen så att den
kan dras över axeln, men så att
det inte ligger mot halsen eller
glider av axeln.
l Höftremmen placeras över höf-
terna, så lågt som möjligt.
l Justera ryggstödets läge. Sitt
upprätt och väl tillbakalutad mot
ryggstödet.
l Vrid inte på bältet.
Skjut in låstungan i bälteslåset
tills ett klickljud hörs när du
spänner fast bältet.
Lossa säkerhetsbältet genom
att trycka på spärrknappen.
Kontrollera att alla passagerare har spänt fast säkerhetsbältet
innan du börjar köra.
Korrekt användning av säkerhetsbälten
Spänna fast och ta av säkerhetsbältet
Spärr-
knapp
1
2
OM52J66SE.book Page 28 Wednesday, October 25, 2017 3:56 PM

291-1. För säkert bruk
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52J66SE
Ta fram låstungorna och dra ut
säkerhetsbältet.
Tryck in låstungan i bälteslåset i
ordningsföljden låstunga ”A”
och låstunga ”B” tills ett klickljud
hörs.Låstunga ”A”, bälteslås ”A”
Låstunga ”B”, bälteslås ”B”
Spänna fast bältet på baksätets mittplats
1
Bälteslås ”A”
Låstunga ”A”Låstunga ”B”
Bälteslås ”B”
2
1
2
OM52J66SE.book Page 29 Wednesday, October 25, 2017 3:56 PM

301-1. För säkert bruk
YARIS_HV_OM_Europe_OM52J66SE
Lossa den krokformade låstung-
an ”B” genom att trycka på spärr-
knappen.
Lossa den krokformade låstung-
an ”A”, sätt in låstungan ”B” eller
nyckeln eller den mekaniska
nyckeln (→Sid. 118) i låstungans
hål.
Låt säkerhetsbältet dras in lång-
samt.
Stoppa undan låstungorna som
bilden visar.
Stoppa undan låsspännena till
säkerhetsbältena i fickan.
Lossa och förvara bältet till baksätets mittplats
B
1
B
A
A
2
3
4
OM52J66SE.book Page 30 Wednesday, October 25, 2017 3:56 PM
