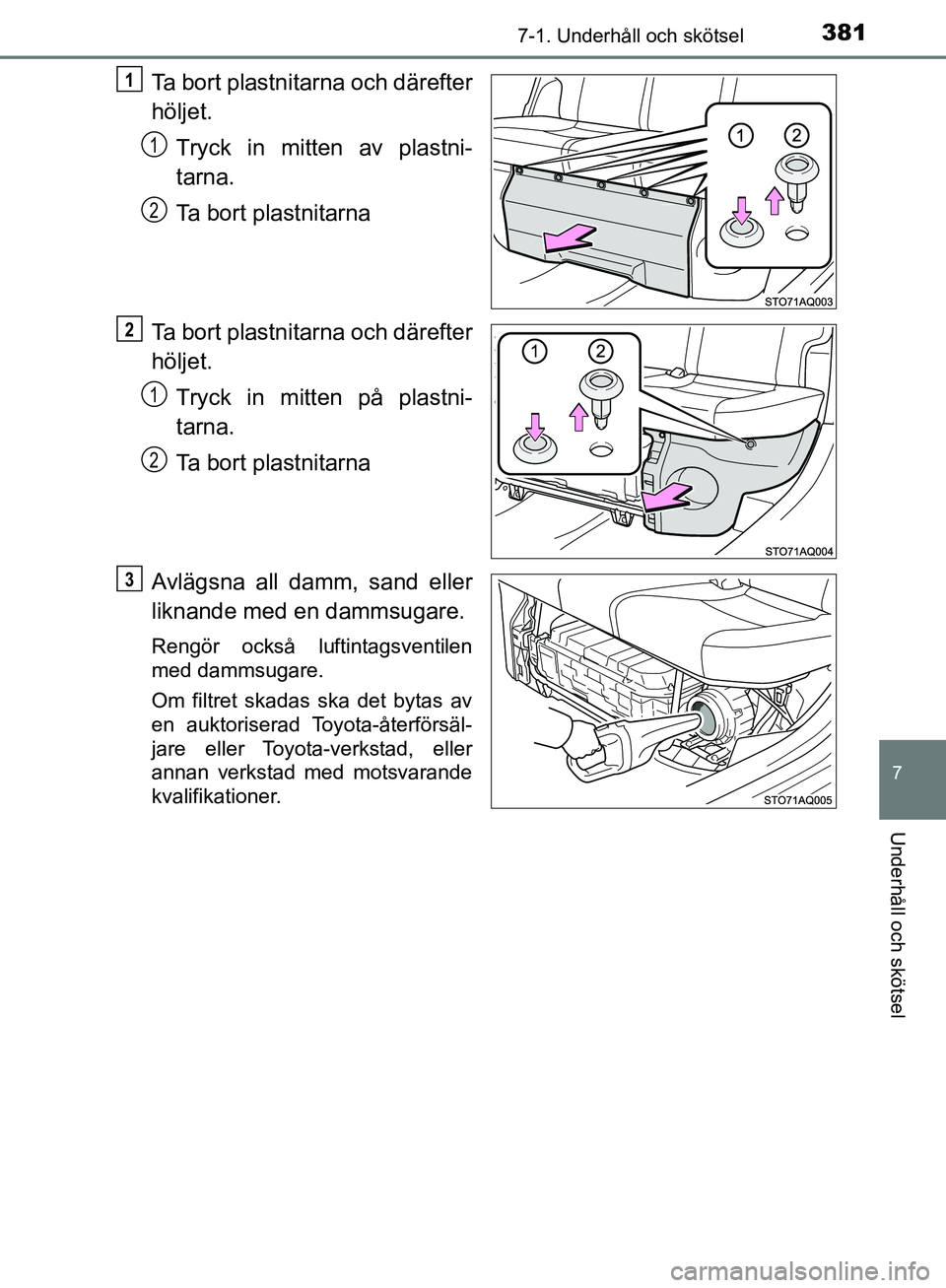

3817-1. Underhåll och skötsel
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SE
Ta bort plastnitarna och därefter
höljet.Tryck in mitten av plastni-
tarna.
Ta bort plastnitarna
Ta bort plastnitarna och därefter
höljet. Tryck in mitten på plastni-
tarna.
Ta bort plastnitarna
Avlägsna all damm, sand eller
liknande med en dammsugare.
Rengör också luftintagsventilen
med dammsugare.
Om filtret skadas ska det bytas av
en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
1
1
2
2
1
2
3
OM52J66SE.book Page 381 Wednesday, October 25, 2017 3:56 PM

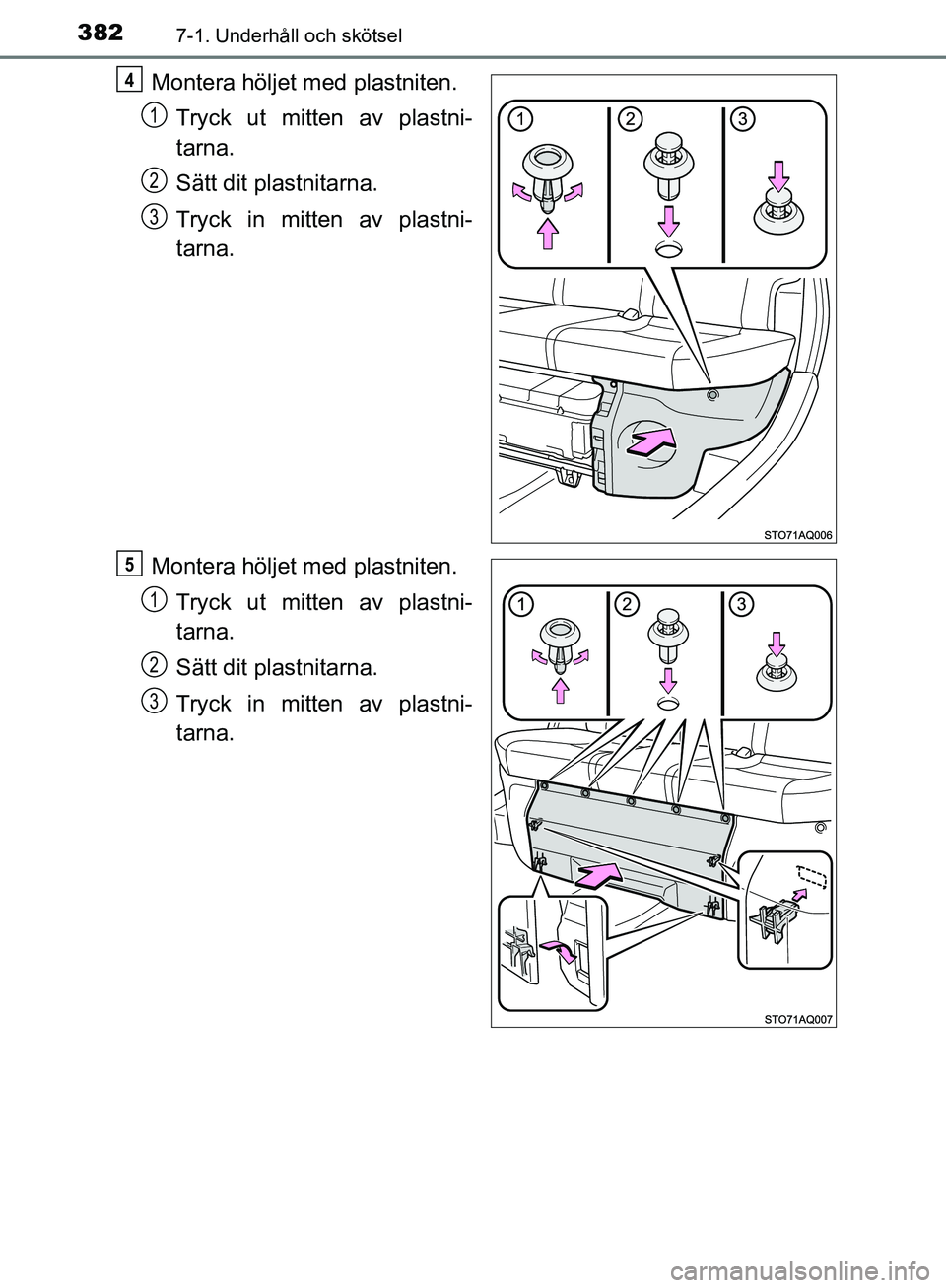

3827-1. Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SE
Montera höljet med plastniten.Tryck ut mitten av plastni-
tarna.
Sätt dit plastnitarna.
Tryck in mitten av plastni-
tarna.
Montera höljet med plastniten. Tryck ut mitten av plastni-
tarna.
Sätt dit plastnitarna.
Tryck in mitten av plastni-
tarna.4
1
2
3
5
1
2
3
OM52J66SE.book Page 382 Wednesday, October 25, 2017 3:56 PM

3837-1. Underhåll och skötsel
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SE
Starta hybridsystemet och se till att servicevarningslampan (model-
ler med enfärgad display) eller ”Underhåll krävs för hybridbatteriets
kyldelar. Se bilens instruktions bok.” slocknar på informationsdis-
playen (modeller med färgdisplay).
Modeller med enfärgad display
Det kan ta upp till 20 minuter innan lampan slocknat efter att hybrid-
systemet har startats. Om lampan inte slocknar även om lufttrycket
har justerats ska höra med en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
Modeller med färgdisplay
Det kan ta upp till 20 minuter innan meddelande t försvinner efter att
hybridsystemet har startats. Om meddelandet inte försvinner även
om filtret är rent ska du höra med en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
n Skötsel av läderklädda ytor
Toyota rekommenderar att bilens interiör rengörs minst två gånger per år för
att upprätthålla interiörens kvalitet.
n Schamponering av mattor
Det finns många typer av mattschampo på marknaden. Tvätta mattan genom
att stryka på skummet med en svamp eller borste. Arbeta med cirkelrörelser.
Använd inte vatten. Torka av smutsiga ytor och låt dem torka. Resultatet blir
bäst om du håller mattan så torr som möjligt.
n Säkerhetsbälten
Rengör med mild tvållösning eller ljummet vatten. Använd trasa eller svamp.
Kontrollera regelbundet att bältena inte är för slitna, fransade eller skadade.
6
OM52J66SE.book Page 383 Wednesday, October 25, 2017 3:56 PM

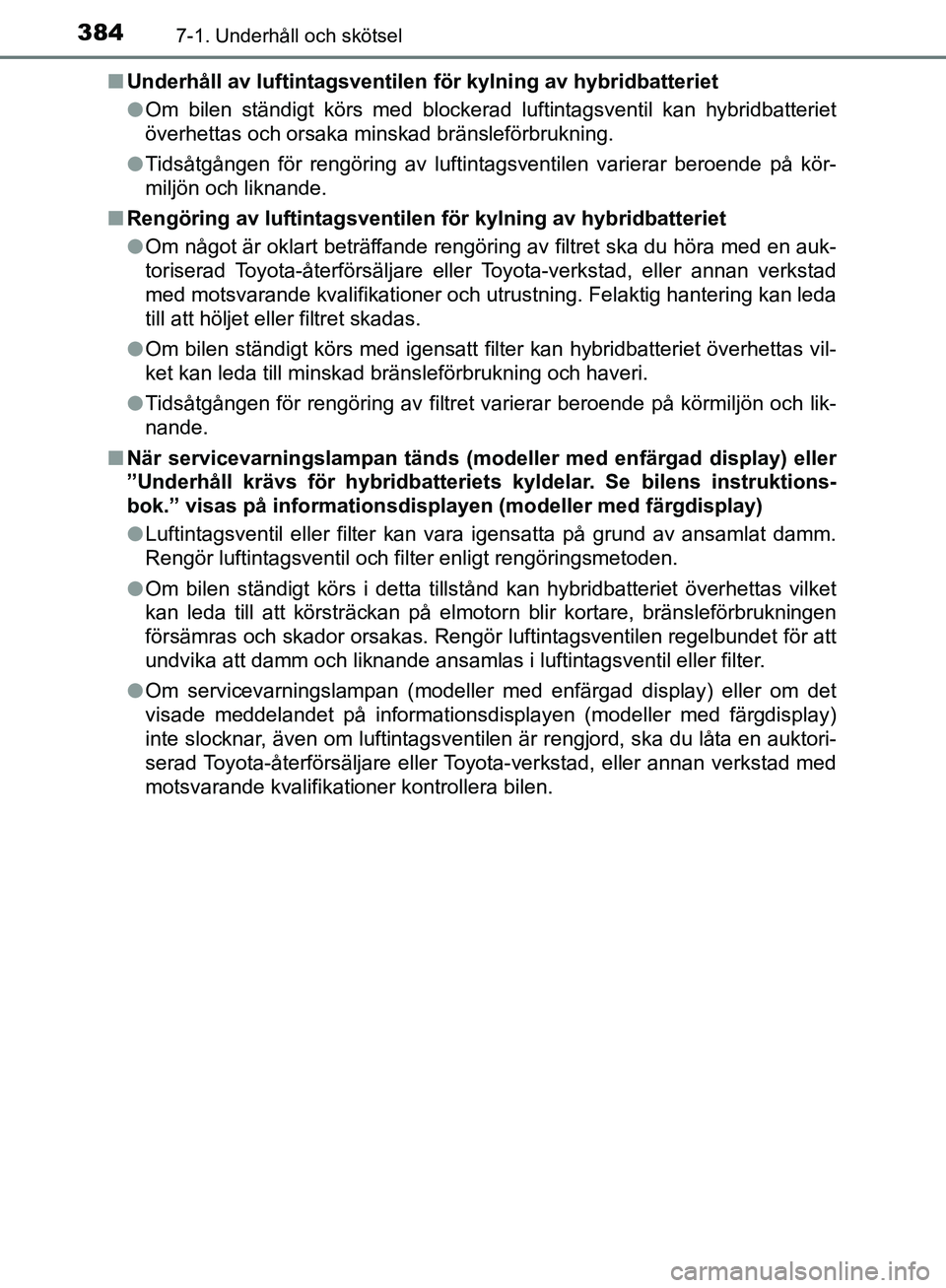

3847-1. Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SEn
Underhåll av luftintagsventilen för kylning av hybridbatteriet
l Om bilen ständigt körs med blockerad luftintagsventil kan hybridbatteriet
överhettas och orsaka minskad bränsleförbrukning.
l Tidsåtgången för rengöring av luftintagsventilen varierar beroende på kör-
miljön och liknande.
n Rengöring av luftintagsventilen för kylning av hybridbatteriet
lOm något är oklart beträffande rengöring av filtret ska du höra med en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning. Felaktig hantering kan leda
till att höljet eller filtret skadas.
l Om bilen ständigt körs med igensatt filter kan hybridbatteriet ö\
verhettas vil-
ket kan leda till minskad bränsleförbrukning och haveri.
l Tidsåtgången för rengöring av filtret varierar beroende på körmiljön och lik-
nande.
n När servicevarningslampan tänds (mode ller med enfärgad display) eller
”Underhåll krävs för hybridbatteriets kyldelar. Se bilens instruktions-
bok.” visas på informationsdispl ayen (modeller med färgdisplay)
l Luftintagsventil eller filter kan vara igensatta på grund av ansamlat\
damm.
Rengör luftintagsventil och filter enligt rengöringsmetoden.
l Om bilen ständigt körs i detta tillstånd kan hybridbatteriet överhettas vilket
kan leda till att körsträckan på elmotorn blir kortare, bränsleförbrukningen
försämras och skador orsakas. Rengör luftintagsventilen regelbundet för att
undvika att damm och liknande ansamlas i luftintagsventil eller filter.
l Om servicevarningslampan (modeller med enfärgad display) eller om det
visade meddelandet på informationsdisplayen (modeller med färgdisplay)
inte slocknar, även om luftintagsventilen är rengjord, ska du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
OM52J66SE.book Page 384 Wednesday, October 25, 2017 3:56 PM

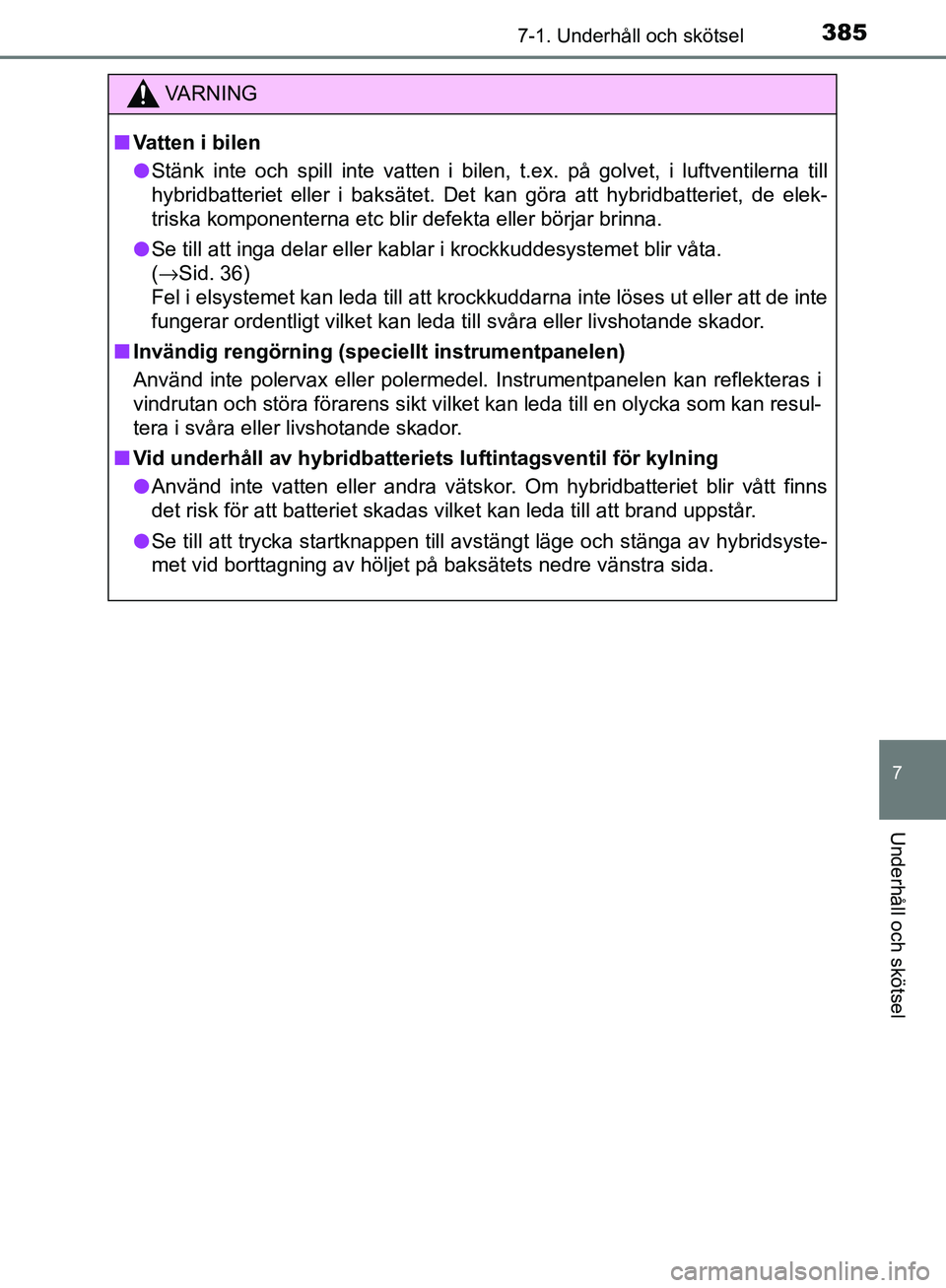

3857-1. Underhåll och skötsel
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SE
VA R N I N G
nVatten i bilen
l Stänk inte och spill inte vatten i bilen, t.ex. på golvet, i luftventilerna till
hybridbatteriet eller i baksätet. Det kan göra att hybridbatteriet, de elek-
triska komponenterna etc blir defekta eller börjar brinna.
l Se till att inga delar eller kablar i krockkuddesystemet blir våta.
(→Sid. 36)
Fel i elsystemet kan leda till att krockkuddarna inte löses ut eller \
att de inte
fungerar ordentligt vilket kan leda till svåra eller livshotande skador.
n Invändig rengörning (speciellt instrumentpanelen)
Använd inte polervax eller polermedel. Instrumentpanelen kan reflekteras i
vindrutan och störa förarens sikt vilket kan leda till en olycka som kan resul-
tera i svåra eller livshotande skador.
n Vid underhåll av hybridbatteriets luftintagsventil för kylning
l Använd inte vatten eller andra vätskor. Om hybridbatteriet blir vått finns
det risk för att batteriet skadas vilket kan leda till att brand uppstår.
l Se till att trycka startknappen till avstängt läge och stänga av hybridsyste-
met vid borttagning av höljet på baksätets nedre vänstra sida.
OM52J66SE.book Page 385 Wednesday, October 25, 2017 3:56 PM

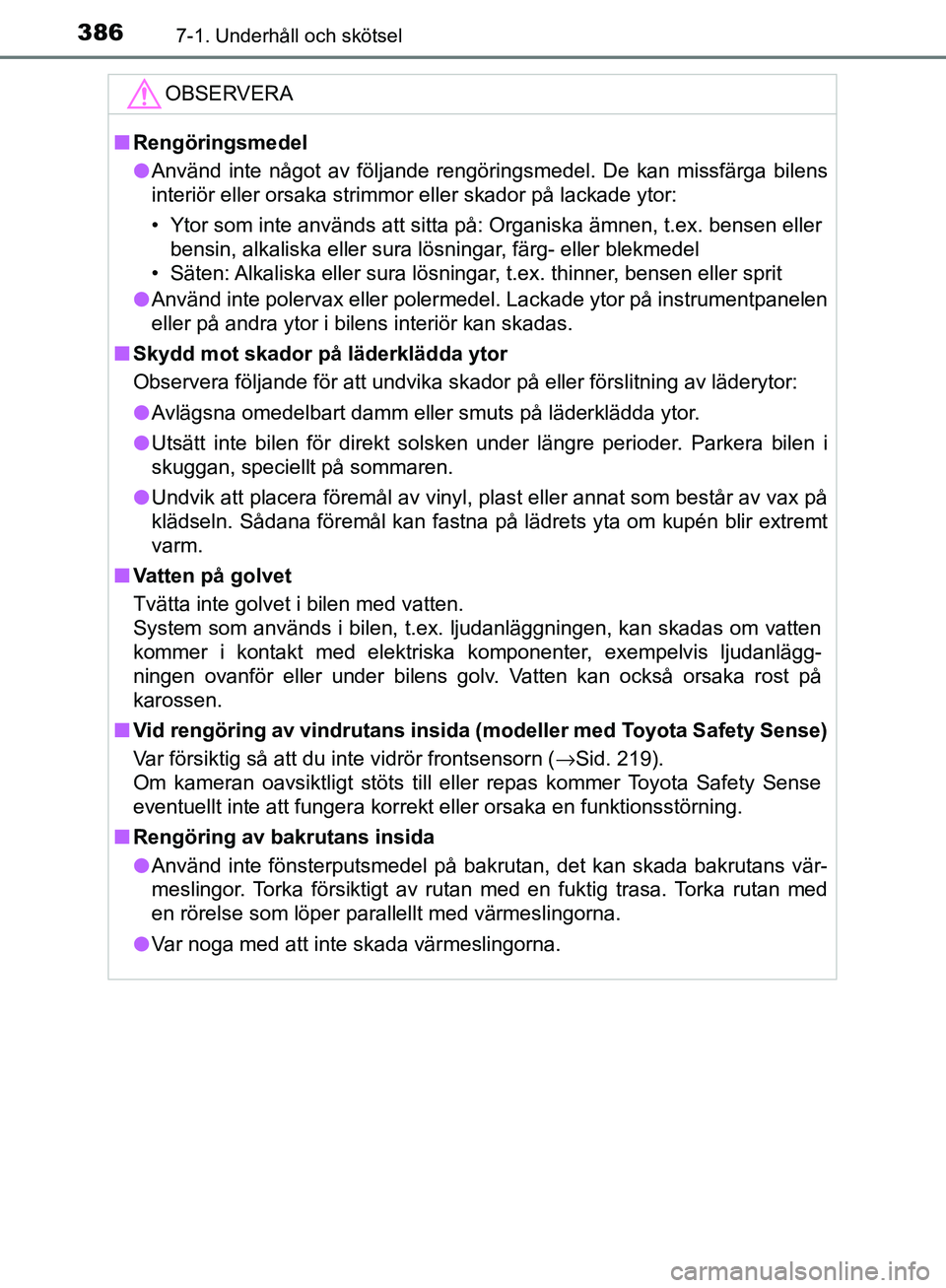

3867-1. Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SE
OBSERVERA
nRengöringsmedel
l Använd inte något av följande rengöringsmedel. De kan missfärga bilens
interiör eller orsaka strimmor eller skador på lackade ytor:
• Ytor som inte används att sitta på: Organiska ämnen, t.ex. bense\
n eller
bensin, alkaliska eller sura lösningar, färg- eller blekmedel
• Säten: Alkaliska eller sura lösningar, t.ex. thinner, bensen eller sprit
l Använd inte polervax eller polermedel. Lackade ytor på instrumentpanelen
eller på andra ytor i bilens interiör kan skadas.
n Skydd mot skador på läderklädda ytor
Observera följande för att undvika skador på eller förslitning av läderytor:
l Avlägsna omedelbart damm eller smuts på läderklädda ytor.
l Utsätt inte bilen för direkt solsken under längre perioder. Parkera bilen i
skuggan, speciellt på sommaren.
l Undvik att placera föremål av vinyl, plast eller annat som består av vax på
klädseln. Sådana föremål kan fastna på lädrets yta om kupén blir extremt
varm.
n Vatten på golvet
Tvätta inte golvet i bilen med vatten.
System som används i bilen, t.ex. ljudanläggningen, kan skadas om vatten
kommer i kontakt med elektriska komponenter, exempelvis ljudanlägg-
ningen ovanför eller under bilens golv. Vatten kan också orsaka rost på
karossen.
n Vid rengöring av vindrutans insida (modeller med Toyota Safety Sense)
Var försiktig så att du inte vidrör frontsensorn ( →Sid. 219).
Om kameran oavsiktligt stöts till eller repas kommer Toyota Safety Sense
eventuellt inte att fungera korrekt eller orsaka en funktionsstörning.
n Rengöring av bakrutans insida
l Använd inte fönsterputsmedel på bakrutan, det kan skada bakrutans vär-
meslingor. Torka försiktigt av rutan med en fuktig trasa. Torka rutan med
en rörelse som löper parallellt med värmeslingorna.
l Var noga med att inte skada värmeslingorna.
OM52J66SE.book Page 386 Wednesday, October 25, 2017 3:56 PM

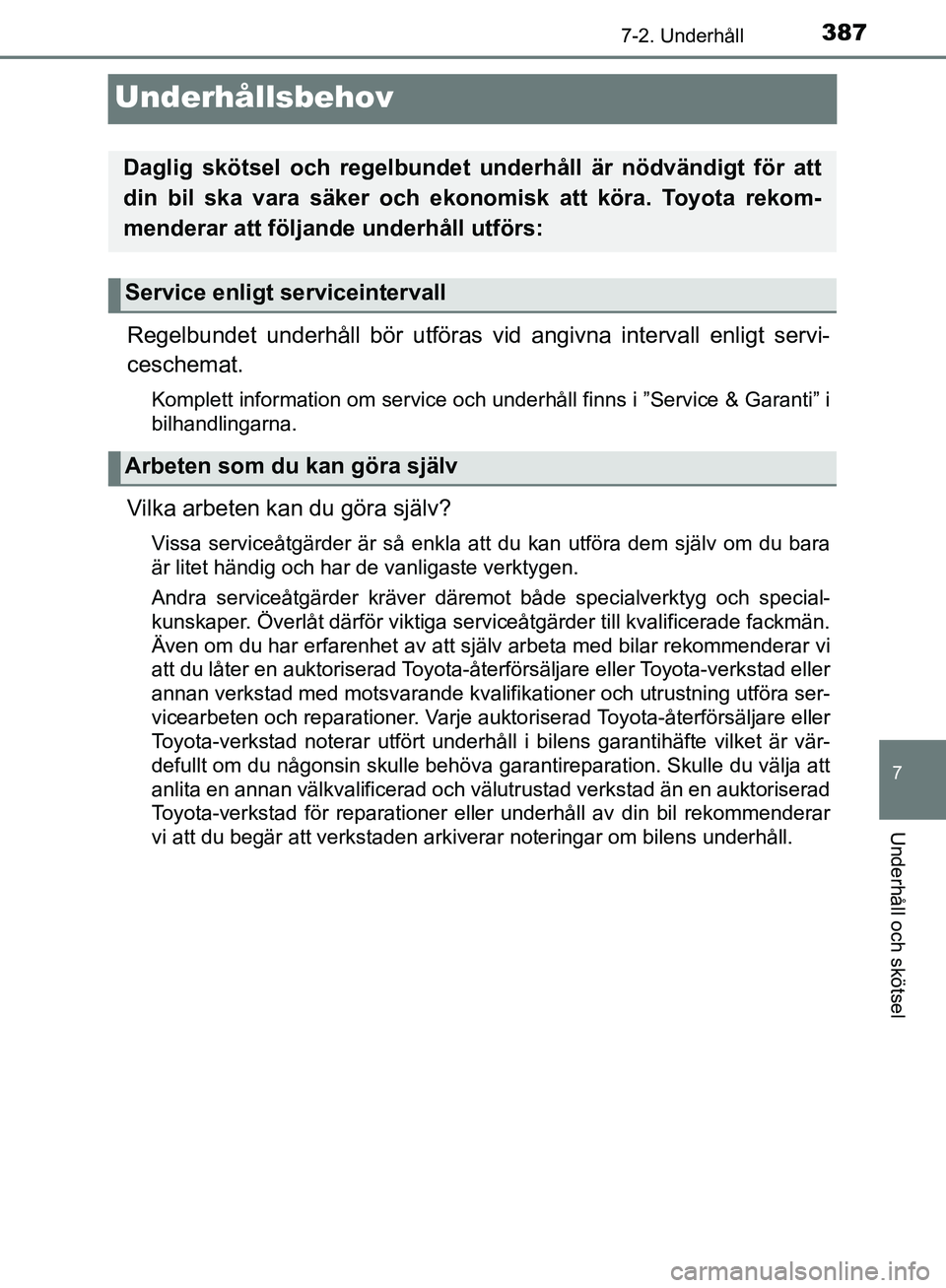

3877-2. Underhåll
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SE
Underhållsbehov
Regelbundet underhåll bör utföras vid angivna intervall enligt servi-
ceschemat.
Komplett information om service och underhåll finns i ”Service & Garanti” i
bilhandlingarna.
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du kan utföra dem själv om du bara
är litet händig och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot både specialverktyg och special-
kunskaper. Överlåt därför viktiga serviceåtgärder till kvalificerade fackmän.
Även om du har erfarenhet av att sj älv arbeta med bilar rekommenderar vi
att du låter en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning utföra ser-
vicearbeten och reparationer. Varje aukto riserad Toyota-återförsäljare eller
Toyota-verkstad noterar utfört underhåll i bilens garantihäfte vilket är vär-
defullt om du någonsin skulle behöva garantireparation. Skulle du välja att
anlita en annan välkvalificerad och välutrustad verkstad än en \
auktoriserad
Toyota-verkstad för reparationer eller underhåll av din bil rekommenderar
vi att du begär att verkstaden arkiverar noteringar om bilens underhåll.
Daglig skötsel och regelbundet underhåll är nödvändigt för att
din bil ska vara säker och ek onomisk att köra. Toyota rekom-
menderar att följande underhåll utförs:
Service enligt serviceintervall
Arbeten som du kan göra själv
OM52J66SE.book Page 387 Wednesday, October 25, 2017 3:56 PM

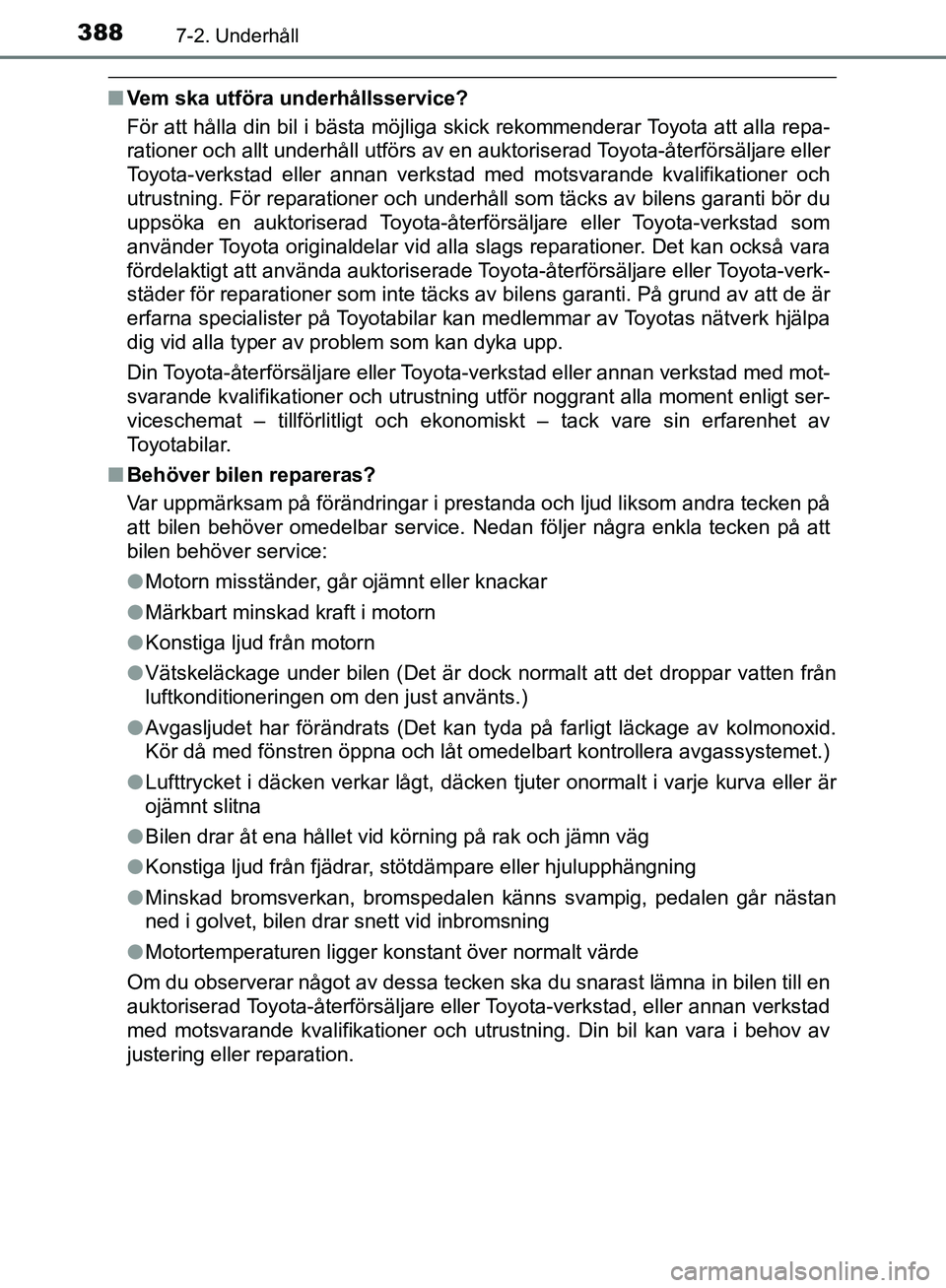

3887-2. Underhåll
YARIS_HV_OM_Europe_OM52J66SE
nVem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick rekommenderar Toyota att alla repa-
rationer och allt underhåll utförs av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning. För reparationer och underhåll som täcks av bilens garanti bör du
uppsöka en auktoriserad Toyota-återförsäljare eller Toyota-verkstad som
använder Toyota originaldelar vid alla slags reparationer. Det kan också vara
fördelaktigt att använda auktoriserade Toyota-återförsäljare eller Toyota-verk-
städer för reparationer som inte täcks av bilens garanti. På grund av att de är
erfarna specialister på Toyotabilar kan medlemmar av Toyotas nätverk hjälpa
dig vid alla typer av problem som kan dyka upp.
Din Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning utför noggrant alla moment enligt ser-
viceschemat – tillförlitligt och ekonomiskt – tack vare sin erfarenhet av
Toyotabilar.
n Behöver bilen repareras?
Var uppmärksam på förändringar i prestanda och ljud liksom andra tecken på
att bilen behöver omedelbar service. Nedan följer några enkla tecken på att
bilen behöver service:
lMotorn misständer, går ojämnt eller knackar
l Märkbart minskad kraft i motorn
l Konstiga ljud från motorn
l Vätskeläckage under bilen (Det är dock normalt att det droppar vatten från
luftkonditioneringen om den just använts.)
l Avgasljudet har förändrats (Det kan tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt omedelbart kontrollera avgassystemet.)
l Lufttrycket i däcken verkar lågt, däcken tjuter onormalt i varje kurva eller är
ojämnt slitna
l Bilen drar åt ena hållet vid körning på rak och jämn väg
l Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
l Minskad bromsverkan, bromspedalen känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid inbromsning
l Motortemperaturen ligger konstant över normalt värde
Om du observerar något av dessa tecken ska du snarast lämna in bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning. Din bil kan vara i behov av
justering eller reparation.
OM52J66SE.book Page 388 Wednesday, October 25, 2017 3:56 PM

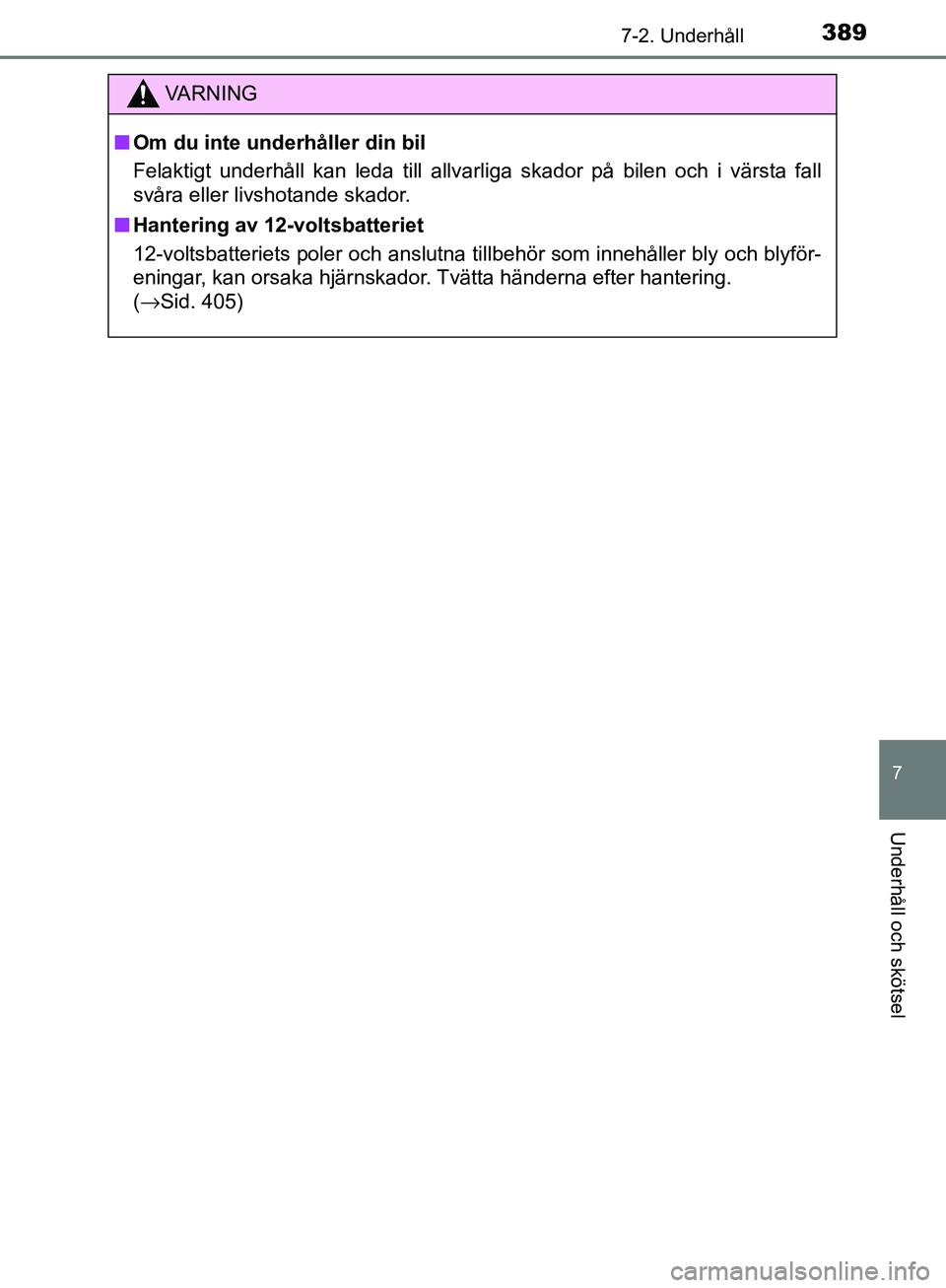

3897-2. Underhåll
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SE
VA R N I N G
nOm du inte underhåller din bil
Felaktigt underhåll kan leda till allvarliga skador på bilen och i värsta fall
svåra eller livshotande skador.
n Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna tillbehör som innehåller bly och blyför-
eningar, kan orsaka hjärnskador. Tvätta händerna efter hantering.
(→Sid. 405)
OM52J66SE.book Page 389 Wednesday, October 25, 2017 3:56 PM

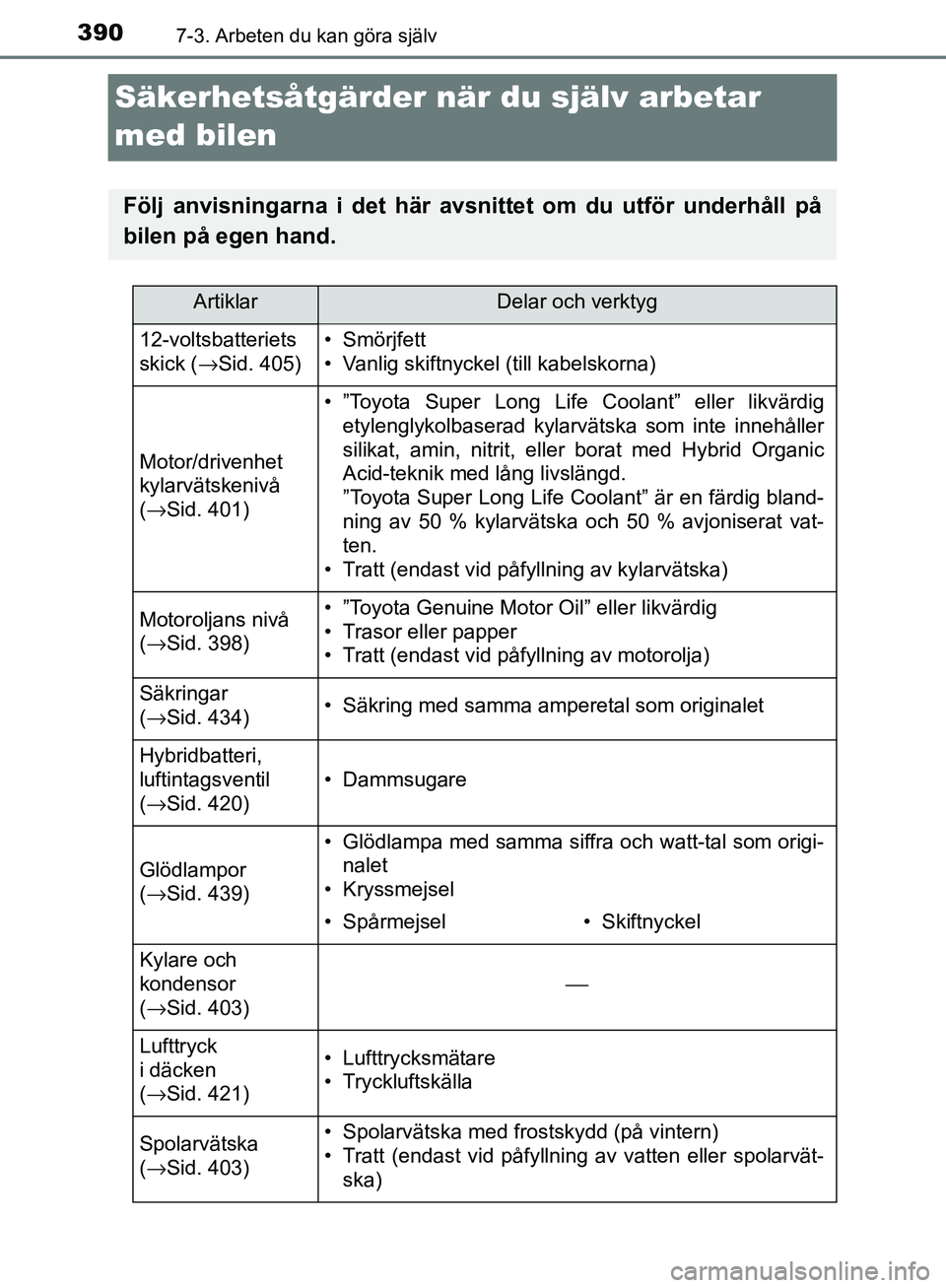

3907-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SE
Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avsn ittet om du utför underhåll på
bilen på egen hand.
ArtiklarDelar och verktyg
12-voltsbatteriets
skick ( →Sid. 405)• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Motor/drivenhet
kylarvätskenivå
(→ Sid. 401)
• ”Toyota Super Long Life Coolant” eller likvärdig
etylenglykolbaserad kylarvätska som inte innehåller
silikat, amin, nitrit, eller borat med Hybrid Organic
Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vat-
ten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
( → Sid. 398)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ Sid. 434)• Säkring med samma amperetal som originalet
Hybridbatteri,
luftintagsventil
(→ Sid. 420)
• Dammsugare
Glödlampor
(→ Sid. 439)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel
• Spårmejsel• Skiftnyckel
Kylare och
kondensor
( → Sid. 403)
⎯
Lufttryck
i däcken
(→ Sid. 421)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
(→ Sid. 403)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvät-
ska)
OM52J66SE.book Page 390 Wednesday, October 25, 2017 3:56 PM
