TOYOTA YARIS HATCHBACK 2017 Manuel du propriétaire (in French)

2896-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D
Démontez partiellement la
doublure d’aile.
Appuyez sur l’ergot de
sécurité et débranchez le
connecteur.
Tournez le culot de l’ampoule
vers la gauche et retirez-le.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
3
4
5
6
YARIS_HB_OM_USA_OM52G64D.book 289 ページ ２０１６年３月２日　水曜日　午後５時４５分

2906-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D
Tournez et bloquez en place
l’ampoule. Remontez le
connecteur.
Agitez avec précaution le culot
de l’ampoule pour vérifier qu’il
est bien monté, allumez une fois
les projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers
du support.
Pour remonter la doublure d’aile, procédez dans l’ordre inverse
des opérations indiquées en commençant par .
■Feux de position latéraux avantTournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
7
8
3
1
2
3
YARIS_HB_OM_USA_OM52G64D.book 290 ページ ２０１６年３月２日　水曜日　午後５時４５分

2916-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D■
Clignotants/feux de stationnement avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
YARIS_HB_OM_USA_OM52G64D.book 291 ページ ２０１６年３月２日　水曜日　午後５時４５分

2926-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D■
Feux stop/arrière et feux de position latéraux arrière, et
clignotants arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du
ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche. Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotant arrière
Retirez l’ampoule. Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotant arrière
Montez l’ampoule neuve. Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotant arrière
1
2
1
2
3
1
2
4
1
2
YARIS_HB_OM_USA_OM52G64D.book 292 ページ ２０１６年３月２日　水曜日　午後５時４５分

2936-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D
Tournez et bloquez en place
le culot de l’ampoule.Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotant arrière
Remontez le cache.
■Éclairage de plaque d’immatriculation Retirez le cache.
Introduisez un tournevis de taille
adaptée dans le trou du cache,
puis retirez celui-ci en le
relevant comme indiqué sur la
figure.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du
ruban adhésif.
Retirez l’ampoule.
5
1
2
6
1
2
YARIS_HB_OM_USA_OM52G64D.book 293 ページ ２０１６年３月２日　水曜日　午後５時４５分

2946-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D
Montez l’ampoule neuve.
Remontez le cache.
Avec un tournevis à la bonne
taille, appuyez dans l’un des
trous jusqu’à percevoir un
déclic. Répétez pour l’autre trou.
Appuyez sur le cache pour
vous assurer de sa bonne
mise en place.
3
4
5
YARIS_HB_OM_USA_OM52G64D.book 294 ページ ２０１６年３月２日　水曜日　午後５時４５分

2956-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D■
Feu de recul
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Autres éclairages
Si le troisième feu stop est grillé, faites le remplacer par votre
concessionnaire Toyota.
1
2
3
YARIS_HB_OM_USA_OM52G64D.book 295 ページ ２０１６年３月２日　水曜日　午後５時４５分

2966-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D

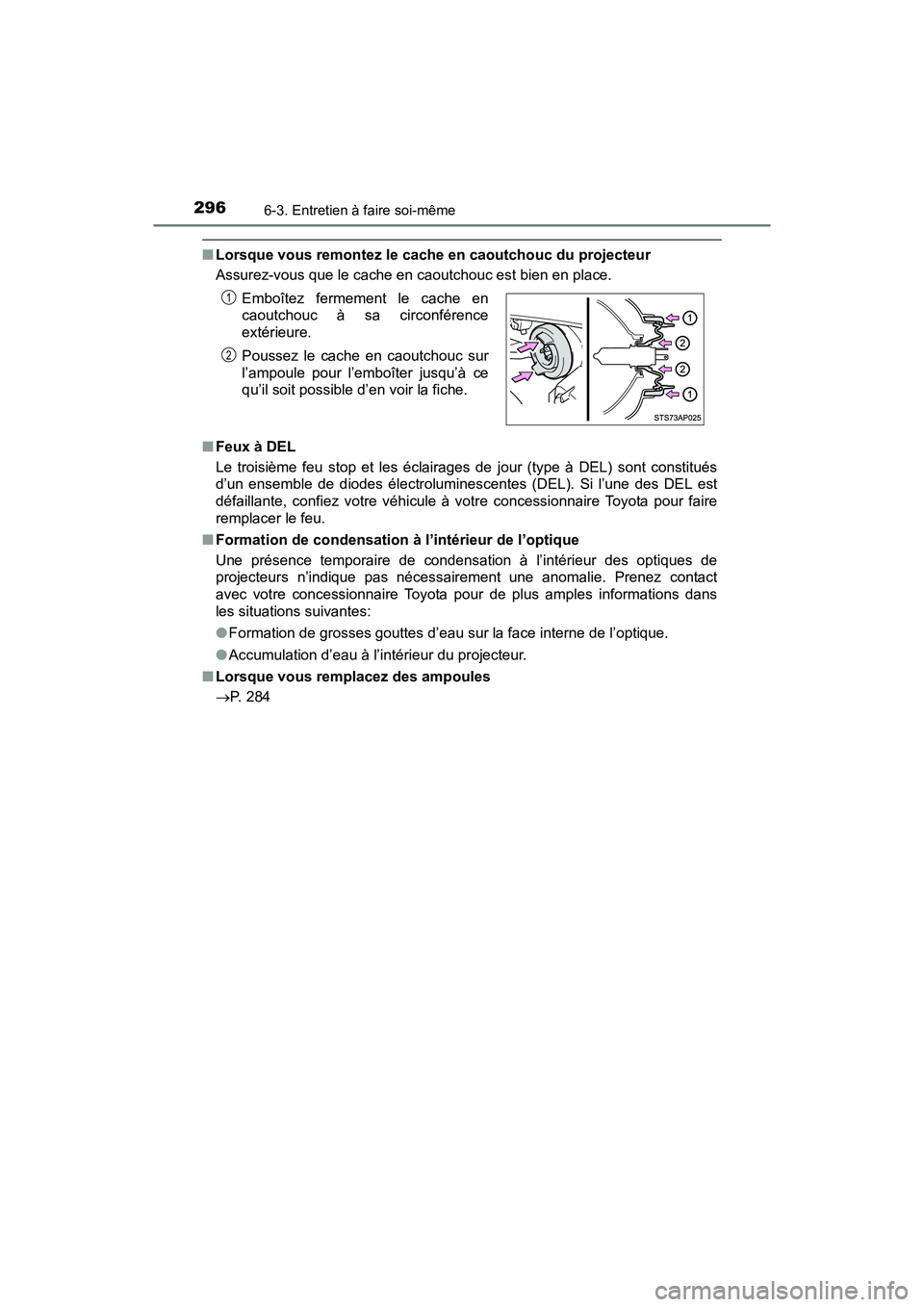

■Lorsque vous remontez le cache en caoutchouc du projecteur
Assurez-vous que le cache en caoutchouc est bien en place.
■ Feux à DEL
Le troisième feu stop et les éclairages de jour (type à DEL) sont constitués
d’un ensemble de diodes électroluminesc entes (DEL). Si l’une des DEL est
défaillante, confiez votre véhicule à votre concessionnaire Toyota pour faire
remplacer le feu.
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiques de
projecteurs n’indique pas nécessairement une anomalie. Prenez contact
avec votre concessionnaire Toyota pour de plus amples informations dans
les situations suivantes:
●Formation de grosses gouttes d’eau sur la face interne de l’optique.
● Accumulation d’eau à l’intérieur du projecteur.
■ Lorsque vous remplacez des ampoules
P. 284 Emboîtez fermement le cache en
caoutchouc à sa circonférence
extérieure.
Poussez le cache en caoutchouc sur
l’ampoule pour l’emboîter jusqu’à ce
qu’il soit possible d’en voir la fiche.
1
2
YARIS_HB_OM_USA_OM52G64D.book 296 ページ ２０１６年３月２日　水曜日　午後５時４５分

2976-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

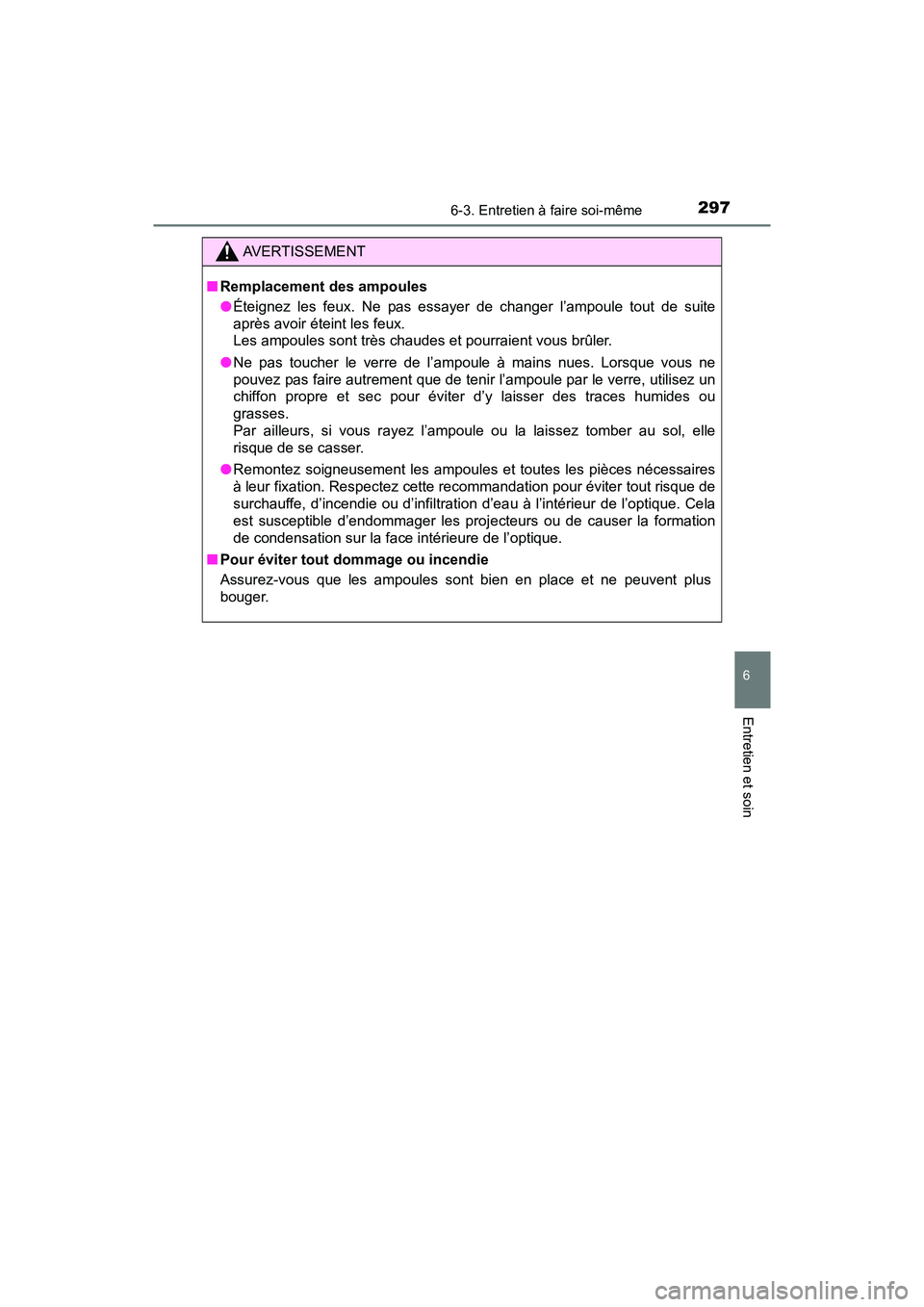

AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite
après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l’ampoule à mains nues. Lorsque vous ne
pouvez pas faire autrement que de tenir l’ampoule par le verre, utilisez un
chiffon propre et sec pour éviter d’y laisser des traces humides ou
grasses.
Par ailleurs, si vous rayez l’ampoule ou la laissez tomber au sol, elle
risque de se casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela
est susceptible d’endommager les proj ecteurs ou de causer la formation
de condensation sur la face intérieure de l’optique.
■ Pour éviter tout dommage ou incendie
Assurez-vous que les ampoules sont bien en place et ne peuvent plus
bouger.
