5818-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52J66CZ

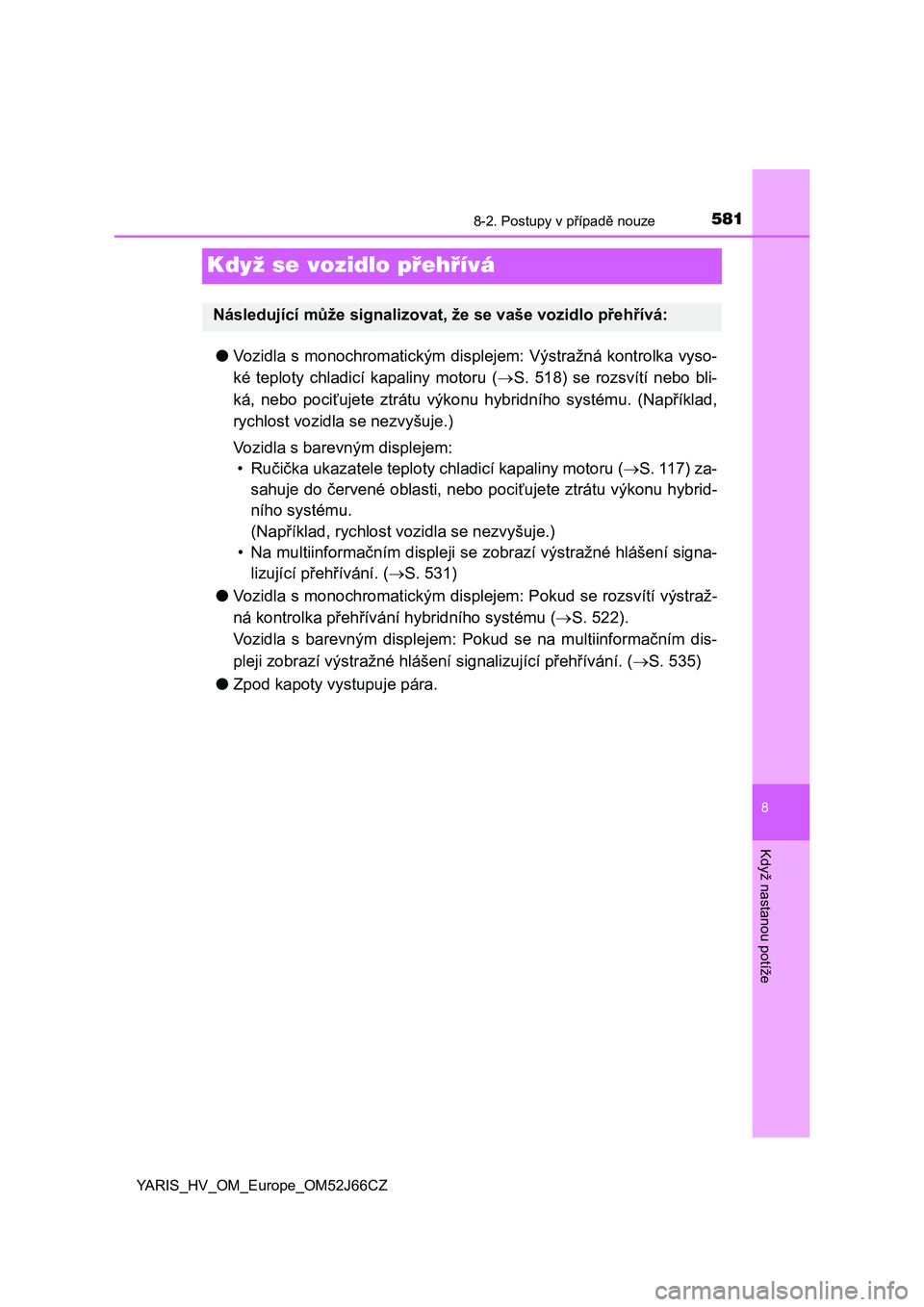

Když se vozidlo přehřívá
●Vozidla s monochromatickým displejem: Výstražná kontrolka vyso-
ké teploty chladicí kapaliny motoru (S. 518) se rozsvítí nebo bli-
ká, nebo pociťujete ztrátu výkonu hybridního systému. (Například,
rychlost vozidla se nezvyšuje.)
Vozidla s barevným displejem:
• Ručička ukazatele teploty chladicí kapaliny motoru (S. 117) za-
sahuje do červené oblasti, nebo pociťujete ztrátu výkonu hybrid-
ního systému.
(Například, rychlost vozidla se nezvyšuje.)
• Na multiinformačním displeji se zobrazí výstražné hlášení signa-
lizující přehřívání. (S. 531)
●Vozidla s monochromatickým displejem: Pokud se rozsvítí výstraž-
ná kontrolka přehřívání hybridního systému (S. 522).
Vozidla s barevným displejem: Pokud se na multiinformačním dis-
pleji zobrazí výstražné hlášení signalizující přehřívání. (S. 535)
●Zpod kapoty vystupuje pára.
Následující může signalizovat, že se vaše vozidlo přehřívá:

5828-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52J66CZ■
Pokud se rozsvítí nebo bliká výstražná kontrolka vysoké teploty
chladicí kapaliny motoru
Zastavte vozidlo na bezpečném místě a vypněte systém klimati-
zace, a pak vypněte hybridní systém.
Pokud vidíte páru:
Poté, co pára zmizí, opatrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se hybridní systém
dostatečně ochladí, prohléd-
něte hadice a blok chladiče
(chladič), zda neuniká kapa-
lina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chla-
dicí kapaliny, ihned kontaktujte
kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Hladina chladicí kapaliny je
uspokojující, pokud je mezi ry-
skami "FULL" (plná) a "LOW"
(nízká) na nádržce.
Nádržka
"FULL" (Plná)
"LOW" (Nízká)
Uzávěr chladiče
Nápravná opatření
1
2
3
1
2
4
1
2
3
4

5838-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52J66CZ
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Nastartujte hybridní systém a zapněte systém klimatizace, abys-
te zkontrolovali, že běží ventilátor chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče nebo hadic.
Ventilátor běží, když je zapnut systém klimatizace ihned po studeném
startu. Ověřte činnost ventilátoru pomocí zvuku ventilátoru a proudění
vzduchu. Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypně-
te systém klimatizace.
(Ventilátor nemusí běžet při teplotách pod bodem mrazu.)
Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
5
6
7

5848-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52J66CZ■
Pokud se rozsvítí výstražná kontrolka přehřívání hybridního
systému
Zastavte vozidlo na bezpečném místě.
Vypněte hybridní systém a opatrně zvedněte kapotu.
Poté, co se hybridní systém
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda
neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chla-
dicí kapaliny, ihned kontaktujte
kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Hladina chladicí kapaliny je
uspokojující, pokud je mezi
ryskami "F" (plná) a "L" (níz-
ká) na nádržce.
Nádržka
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
1
2
3
1
2
4
1
2
3
5

5858-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52J66CZ
Nastartujte hybridní systém a zkontrolujte výstražnou kontrolku
přehřívání hybridního systému (s monochromatickým displejem)
nebo výstražné hlášení (s barevným displejem).
Pokud výstražná kontrolka (s monochromatickým displejem)
nebo výstražné hlášení (s barevným displejem) nezhasne:
Vypněte hybridní systém a kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Pokud výstražná kontrolka (s monochromatickým displejem)
nebo výstražné hlášení (s barevným displejem) zhasne:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Abyste zabránili nehodě nebo zranění při prohlídce pod kapotou vozi-
dla
●Pokud vidíte unikat páru zpod kapoty, neotevírejte kapotu, dokud pára ne-
přestane unikat. Motorový prostor může být velmi horký, což by mohlo
způsobit vážná zranění, např. popálení.
●Po vypnutí hybridního systému zkontrolujte, že indikátor na spínači POWER
a indikátor "READY" nesvítí.
Když je hybridní systém v činnosti, může se automaticky nastartovat benzí-
nový motor, nebo se mohou náhle rozběhnout ventilátory chlazení, i když se
benzínový motor vypne. Nedotýkejte se ani se nepřibližujte k rotujícím sou-
částem, jako je ventilátor, to by mohlo vést k zachycení prstů nebo oděvů
(zvláště kravaty, šátku nebo šály), s následky vážného zranění.
●Nepovolujte uzávěr nádržky chladicí kapaliny, pokud jsou hybridní systém
a chladič horké.
Vystříknutí horké kapaliny nebo únik par pod tlakem mohou způsobit váž-
né zranění, např. popálení.
6

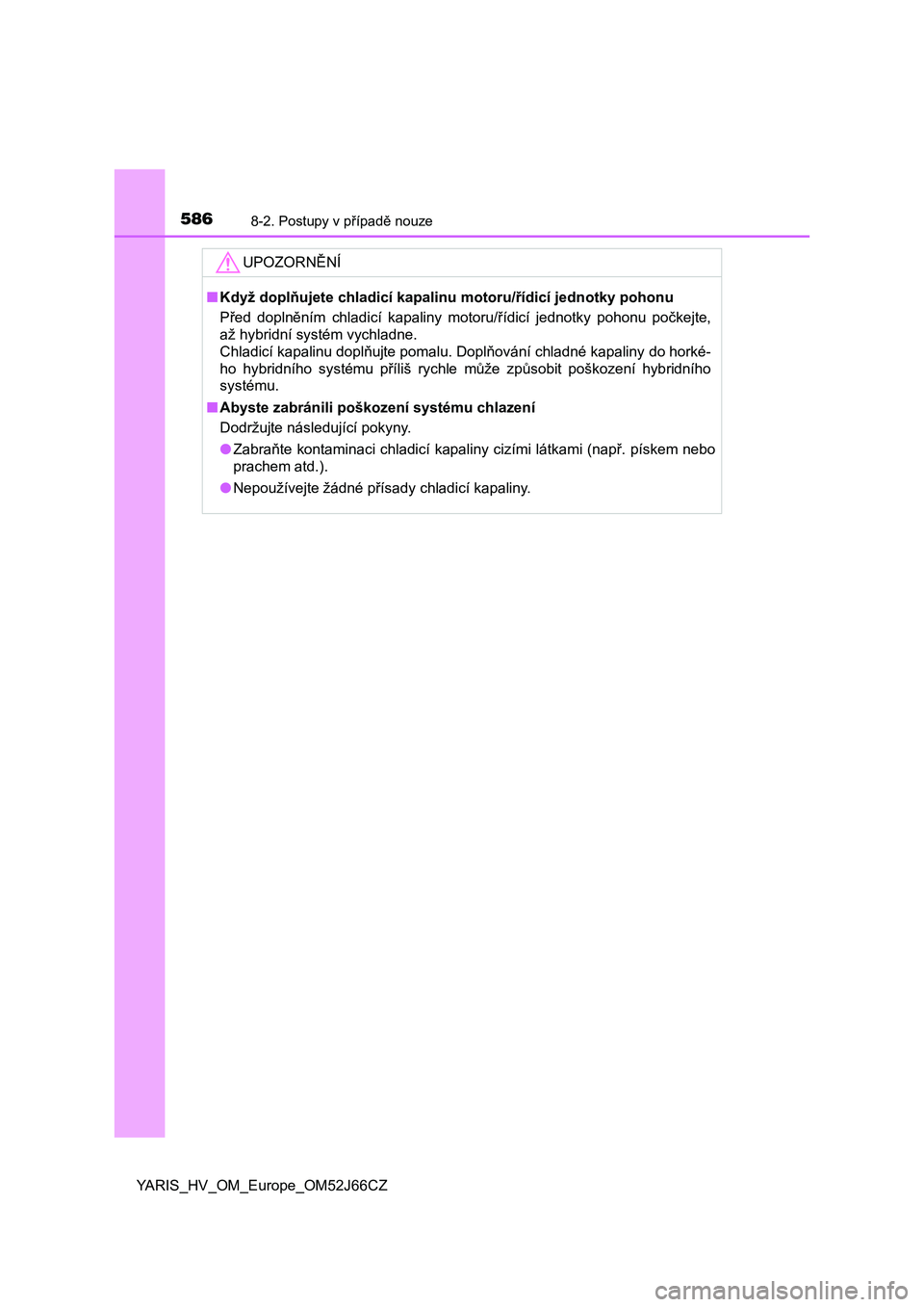

5868-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52J66CZ
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Před doplněním chladicí kapaliny motoru/řídicí jednotky pohonu počkejte,
až hybridní systém vychladne.
Chladicí kapalinu doplňujte pomalu. Doplňování chladné kapaliny do horké-
ho hybridního systému příliš rychle může způsobit poškození hybridního
systému.
■Abyste zabránili poškození systému chlazení
Dodržujte následující pokyny.
●Zabraňte kontaminaci chladicí kapaliny cizími látkami (např. pískem nebo
prachem atd.).
●Nepoužívejte žádné přísady chladicí kapaliny.

5878-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52J66CZ

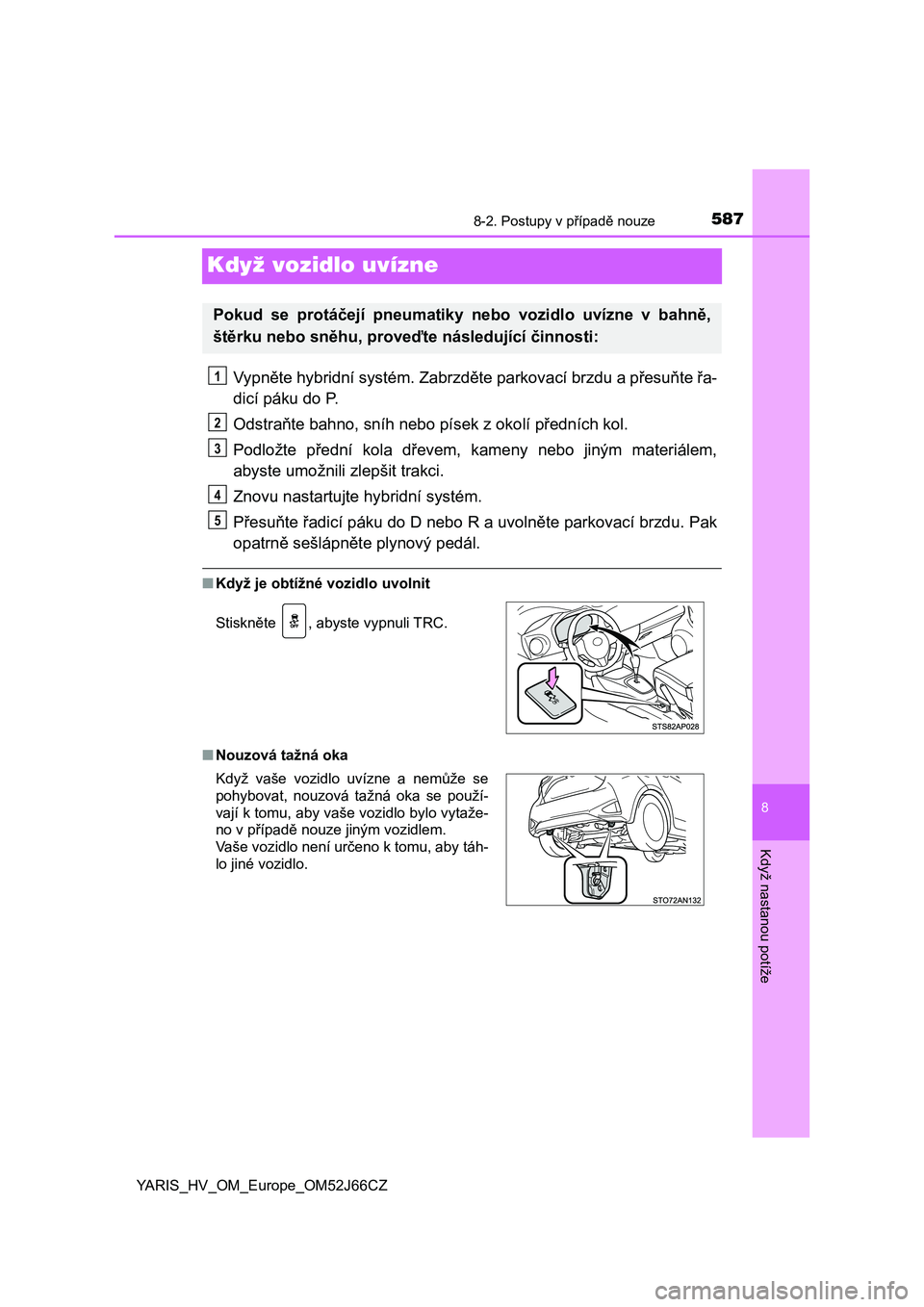

Když vozidlo uvízne
Vypněte hybridní systém. Zabrzděte parkovací brzdu a přesuňte řa-
dicí páku do P.
Odstraňte bahno, sníh nebo písek z okolí předních kol.
Podložte přední kola dřevem, kameny nebo jiným materiálem,
abyste umožnili zlepšit trakci.
Znovu nastartujte hybridní systém.
Přesuňte řadicí páku do D nebo R a uvolněte parkovací brzdu. Pak
opatrně sešlápněte plynový pedál.
■Když je obtížné vozidlo uvolnit
■Nouzová tažná oka
Pokud se protáčejí pneumatiky nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte následující činnosti:
Stiskněte , abyste vypnuli TRC.
Když vaše vozidlo uvízne a nemůže se
pohybovat, nouzová tažná oka se použí-
vají k tomu, aby vaše vozidlo bylo vytaže-
no v případě nouze jiným vozidlem.
Vaše vozidlo není určeno k tomu, aby táh-
lo jiné vozidlo.
1
2
3
4
5

5888-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52J66CZ
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste zabránili nárazu do jiných vozidel, před-
mětů nebo osob. Vozidlo může také po uvolnění náhle vyrazit dopředu nebo
dozadu. Buďte mimořádně opatrní.
■Když přesunujete řadicí páku
Dávejte pozor, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, což může
způsobit nehodu s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození převodovky a jiných součástí
●Vyhněte se protáčení předních kol a sešlapování plynového pedálu více,
než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může
vyžadovat vytažení, aby se uvolnilo.

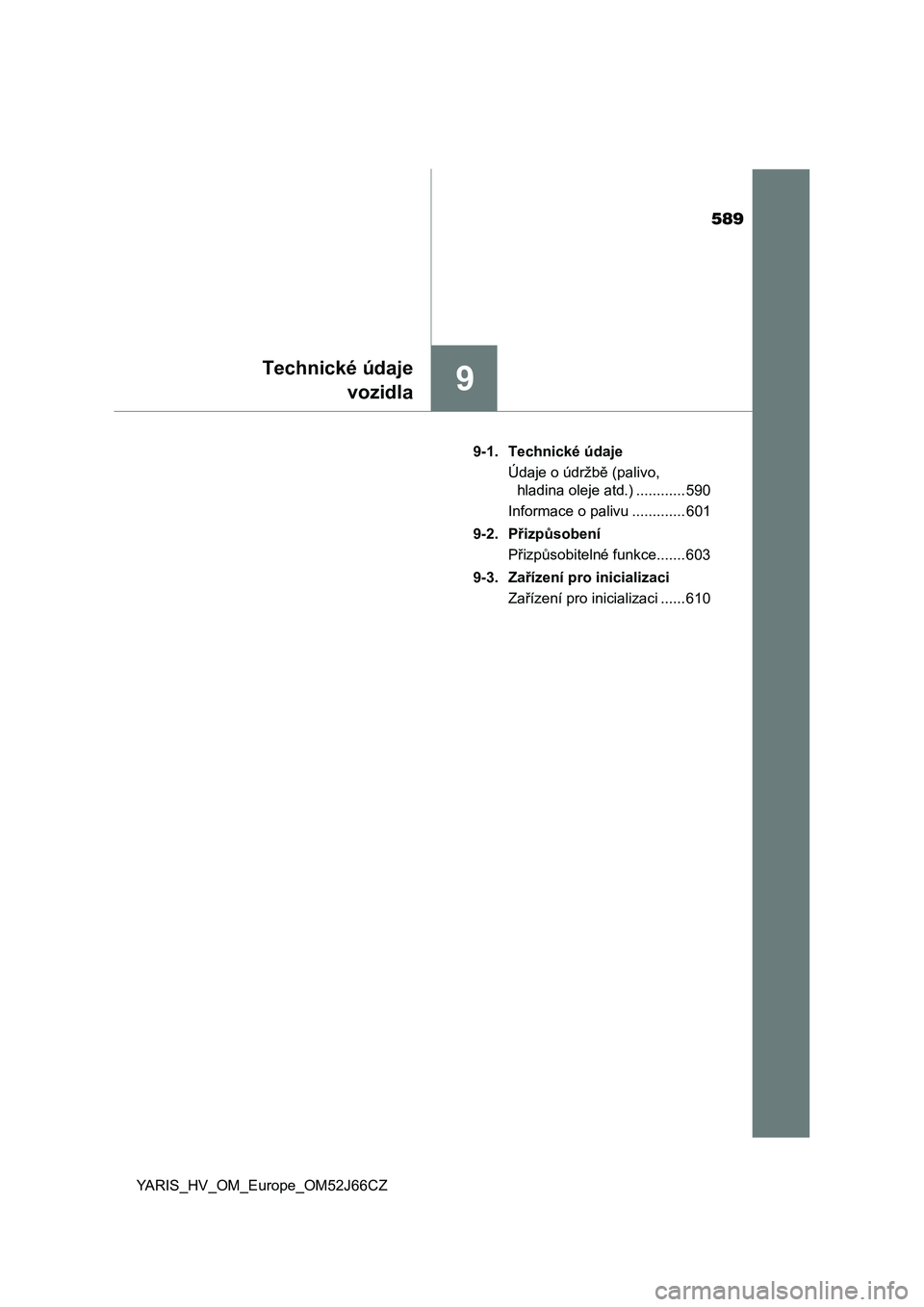

589
9
Technické údaje
vozidla
YARIS_HV_OM_Europe_OM52J66CZ9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ............ 590
Informace o palivu ............. 601
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 603
9-3. Zařízení pro inicializaci
Zařízení pro inicializaci ...... 610

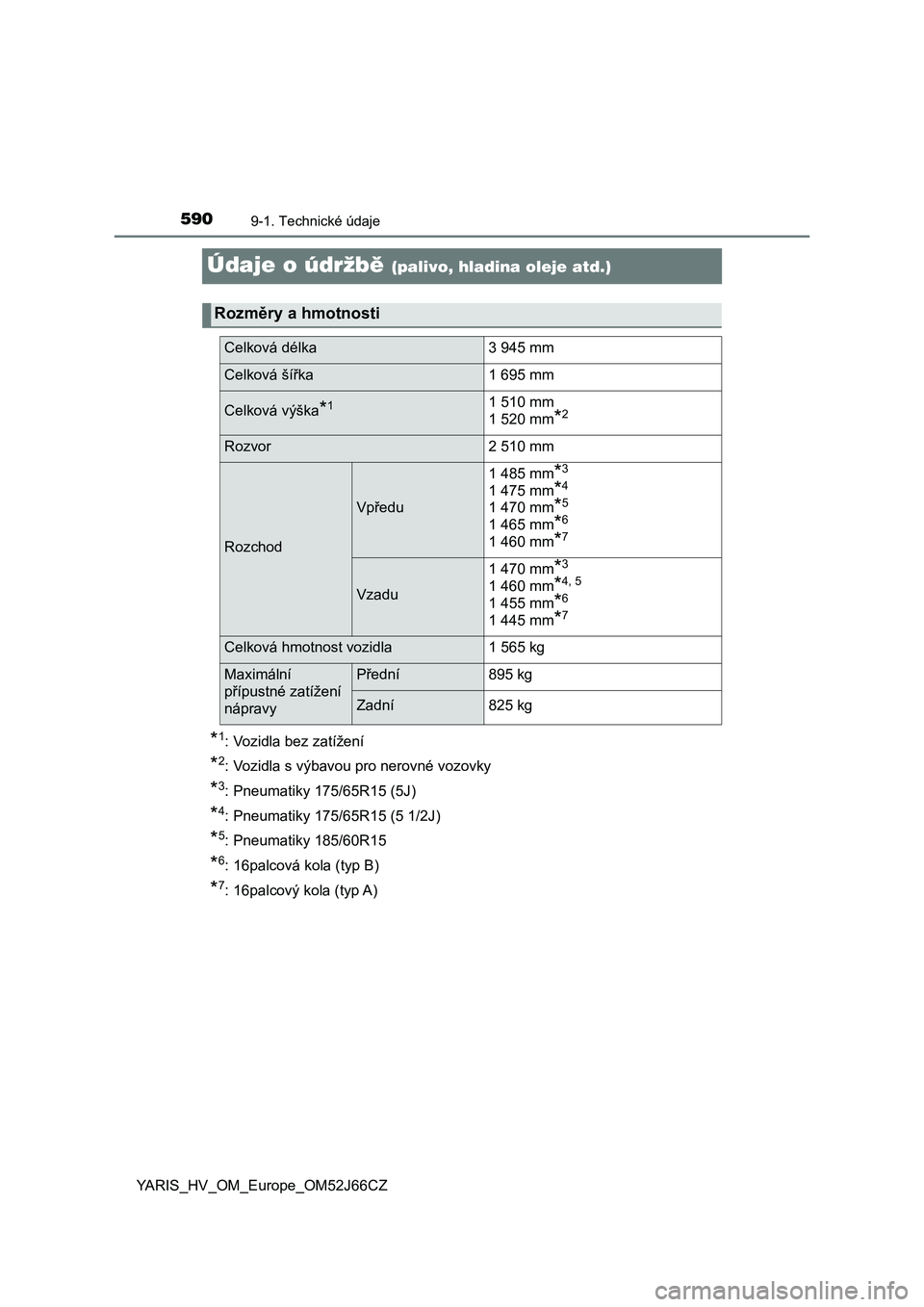

5909-1. Technické údaje
YARIS_HV_OM_Europe_OM52J66CZ
Údaje o údržbě (palivo, hladina oleje atd.)
*1: Vozidla bez zatížení
*2: Vozidla s výbavou pro nerovné vozovky
*3: Pneumatiky 175/65R15 (5J)
*4: Pneumatiky 175/65R15 (5 1/2J)
*5: Pneumatiky 185/60R15
*6: 16palcová kola (typ B)
*7: 16palcový kola (typ A)
Rozměry a hmotnosti
Celková délka 3 945 mm
Celková šířka 1 695 mm
Celková výška*11 510 mm
1 520 mm
*2
Rozvor 2 510 mm
Rozchod
Vpředu1 485 mm
*3
1 475 mm*4
1 470 mm*5
1 465 mm*6
1 460 mm*7
Vzadu1 470 mm
*3
1 460 mm*4, 5
1 455 mm*6
1 445 mm*7
Celková hmotnost vozidla 1 565 kg
Maximální
přípustné zatížení
nápravyPřední 895 kg
Zadní 825 kg
