5217-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52C98M

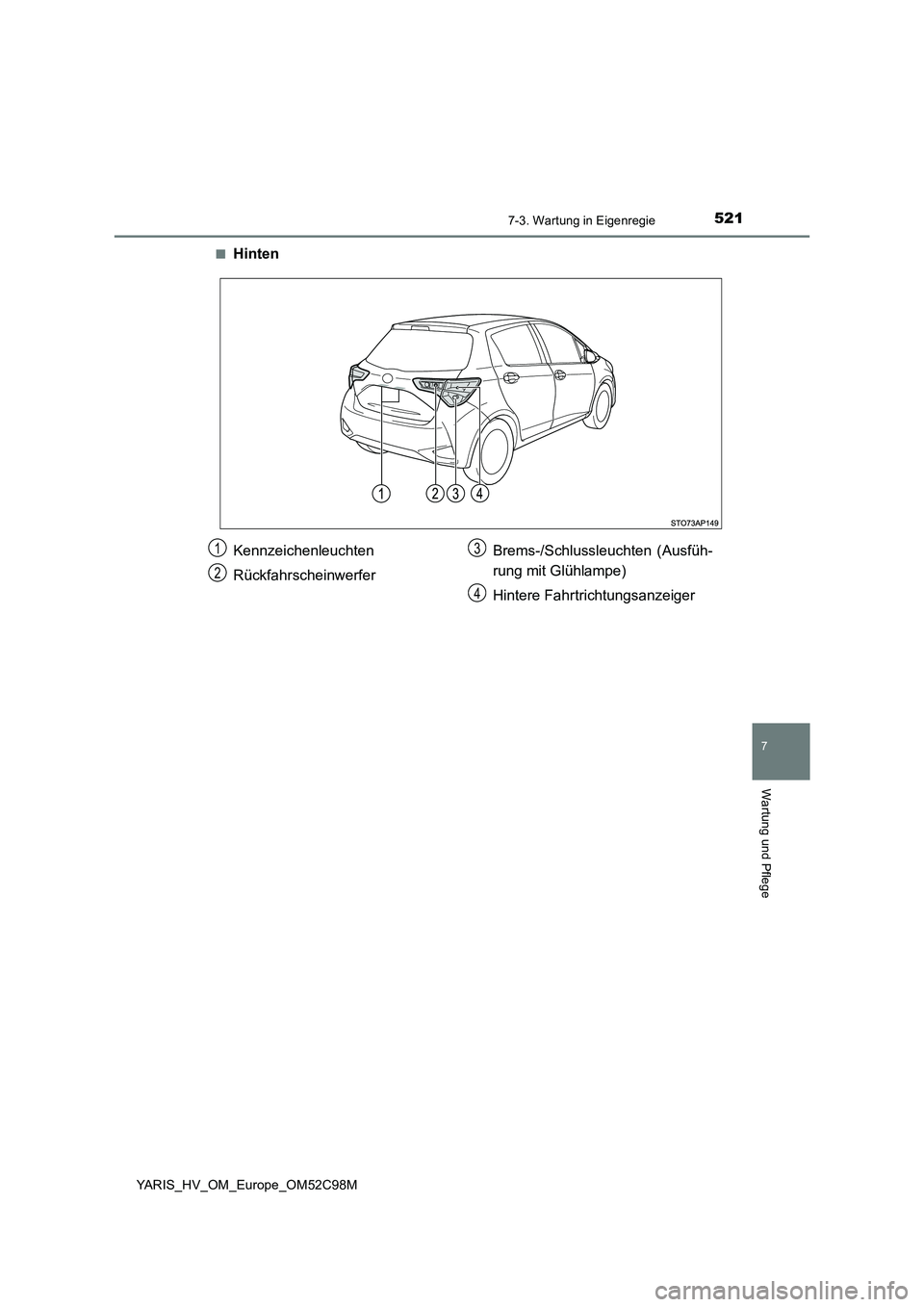

■Hinten
Kennzeichenleuchten
Rückfahrscheinwerfer
Brems-/Schlussleuchten (Ausfüh-
rung mit Glühlampe)
Hintere Fahrtrichtungsanzeiger
1
2
3
4

5227-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52C98M

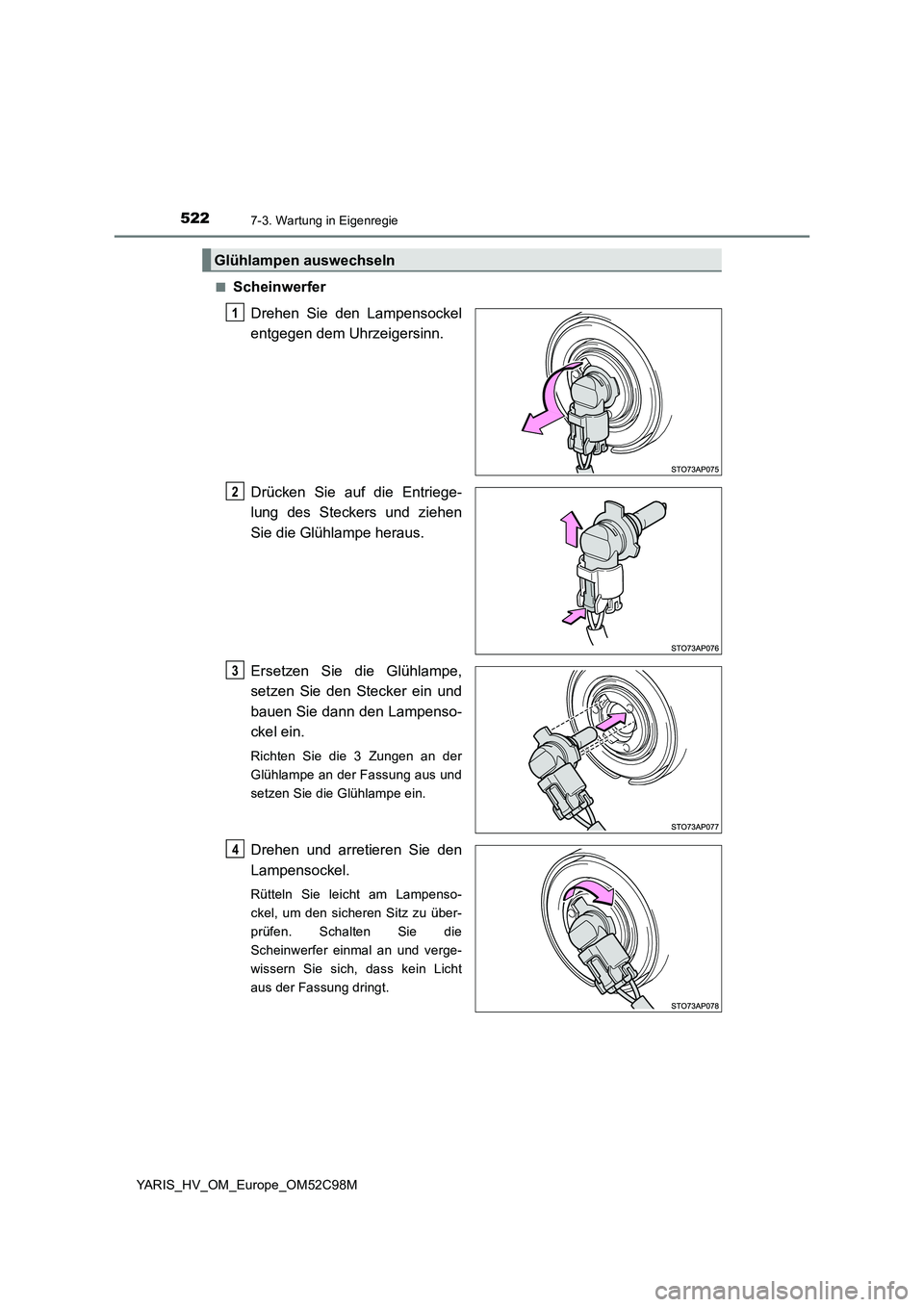

■Scheinwerfer
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Drücken Sie auf die Entriege-
lung des Steckers und ziehen
Sie die Glühlampe heraus.
Ersetzen Sie die Glühlampe,
setzen Sie den Stecker ein und
bauen Sie dann den Lampenso-
ckel ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
aus der Fassung dringt.
Glühlampen auswechseln
1
2
3
14

5237-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52C98M

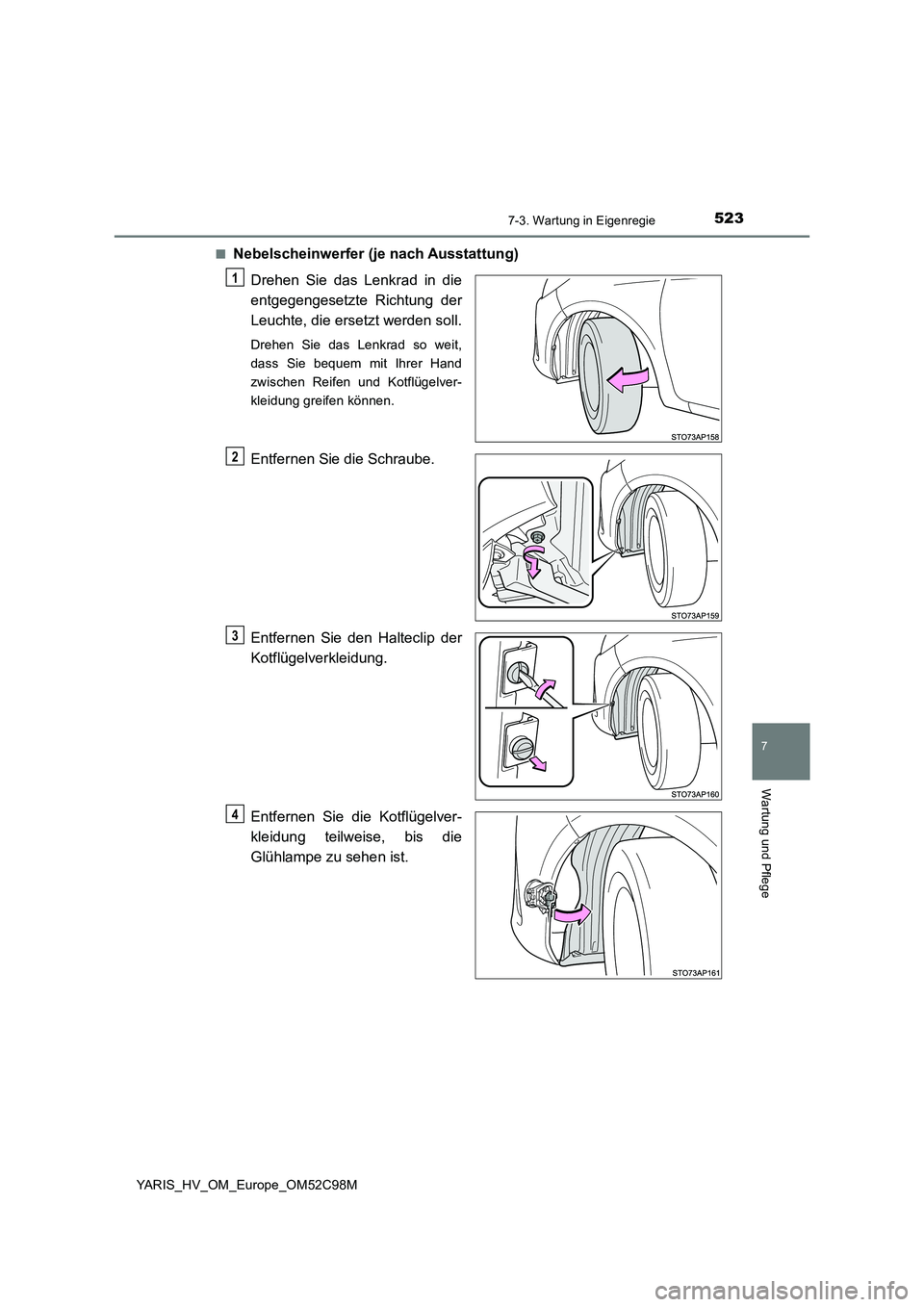

■Nebelscheinwerfer (je nach Ausstattung)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
Leuchte, die ersetzt werden soll.
Drehen Sie das Lenkrad so weit,
dass Sie bequem mit Ihrer Hand
zwischen Reifen und Kotflügelver-
kleidung greifen können.
Entfernen Sie die Schraube.
Entfernen Sie den Halteclip der
Kotflügelverkleidung.
Entfernen Sie die Kotflügelver-
kleidung teilweise, bis die
Glühlampe zu sehen ist.
1
2
3
4

5247-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52C98M

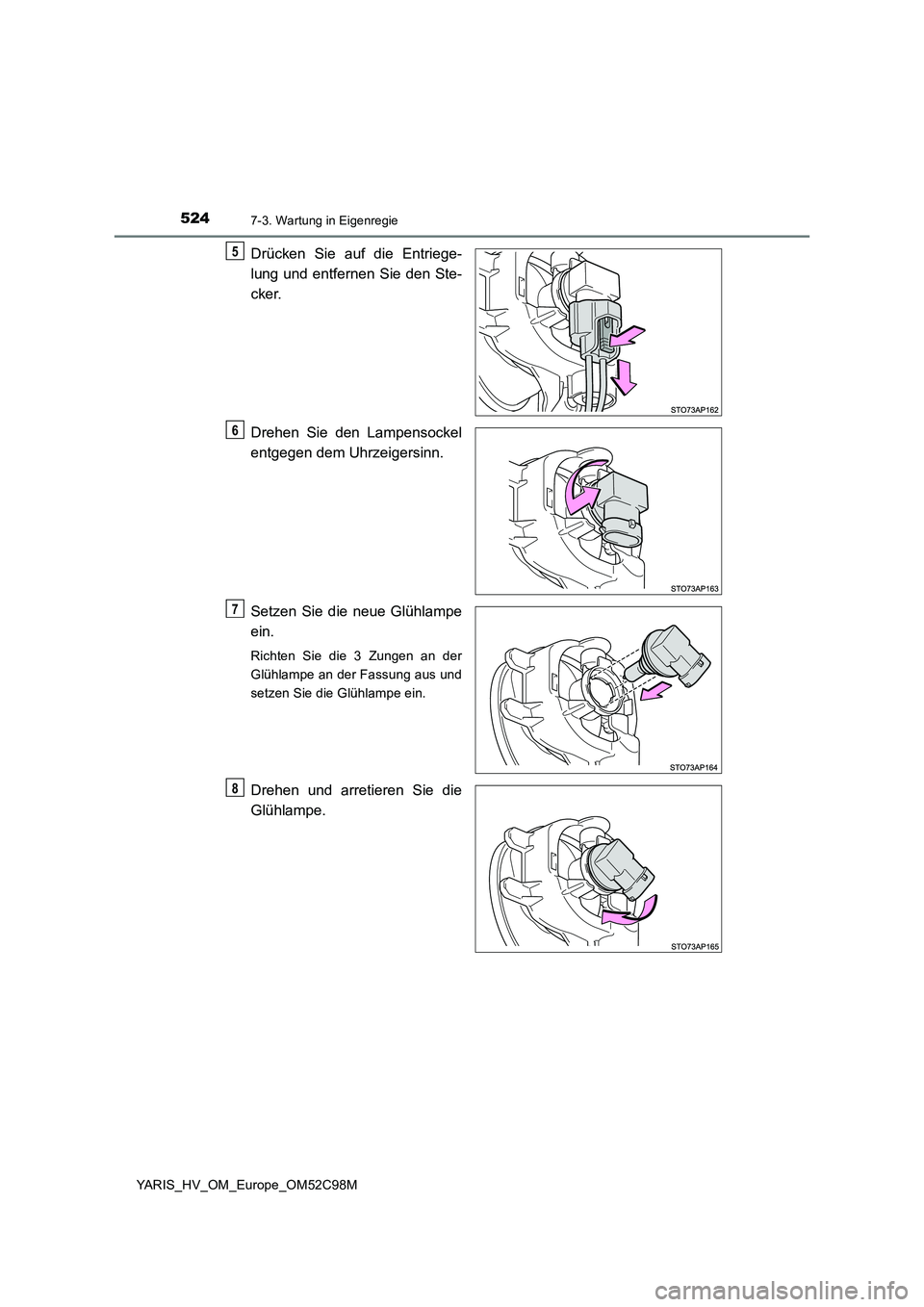

Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie die
Glühlampe.
5
6
7
8

5257-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52C98M

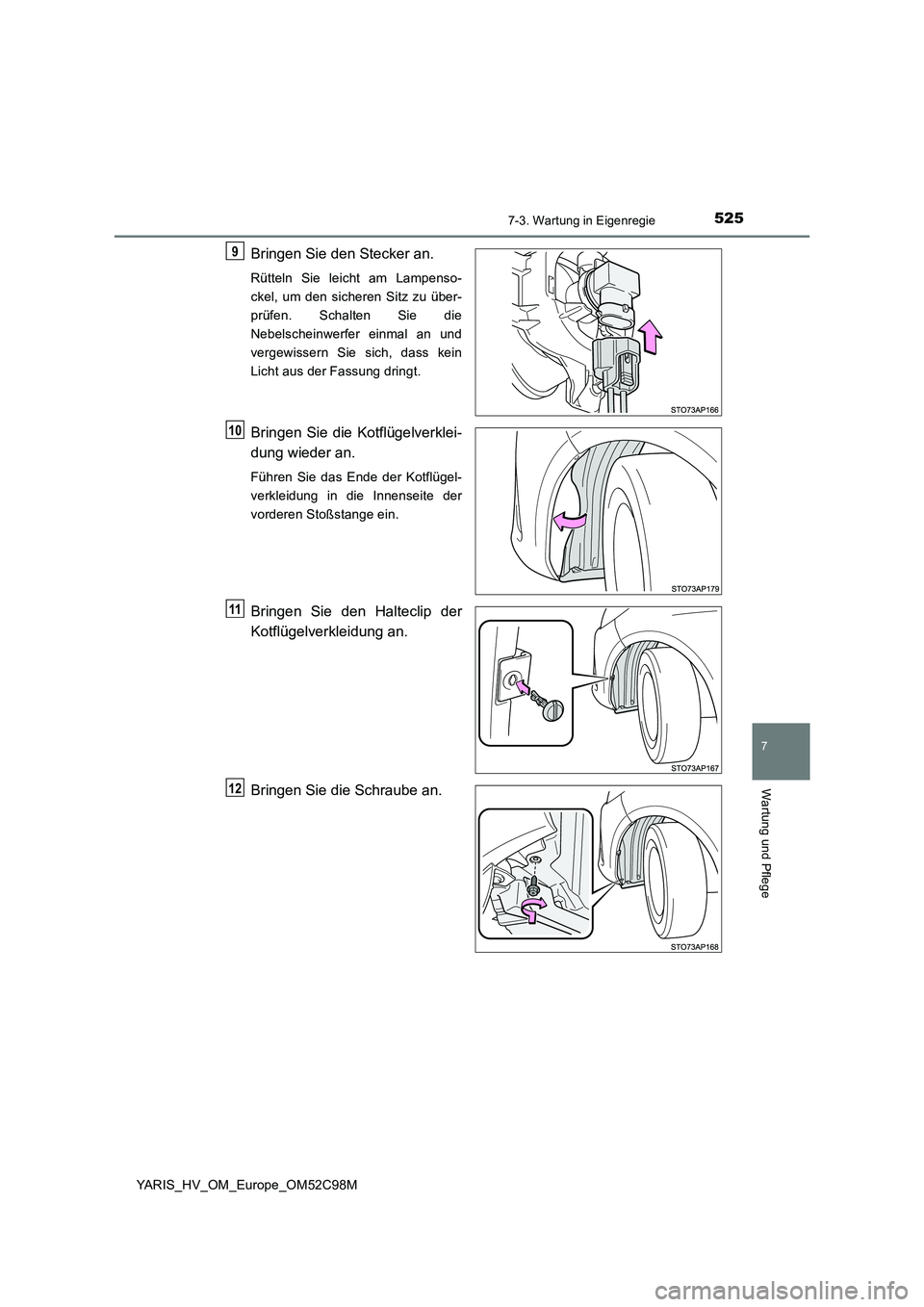

Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
Bringen Sie die Kotflügelverklei-
dung wieder an.
Führen Sie das Ende der Kotflügel-
verkleidung in die Innenseite der
vorderen Stoßstange ein.
Bringen Sie den Halteclip der
Kotflügelverkleidung an.
Bringen Sie die Schraube an.
9
10
11
12

5267-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52C98M

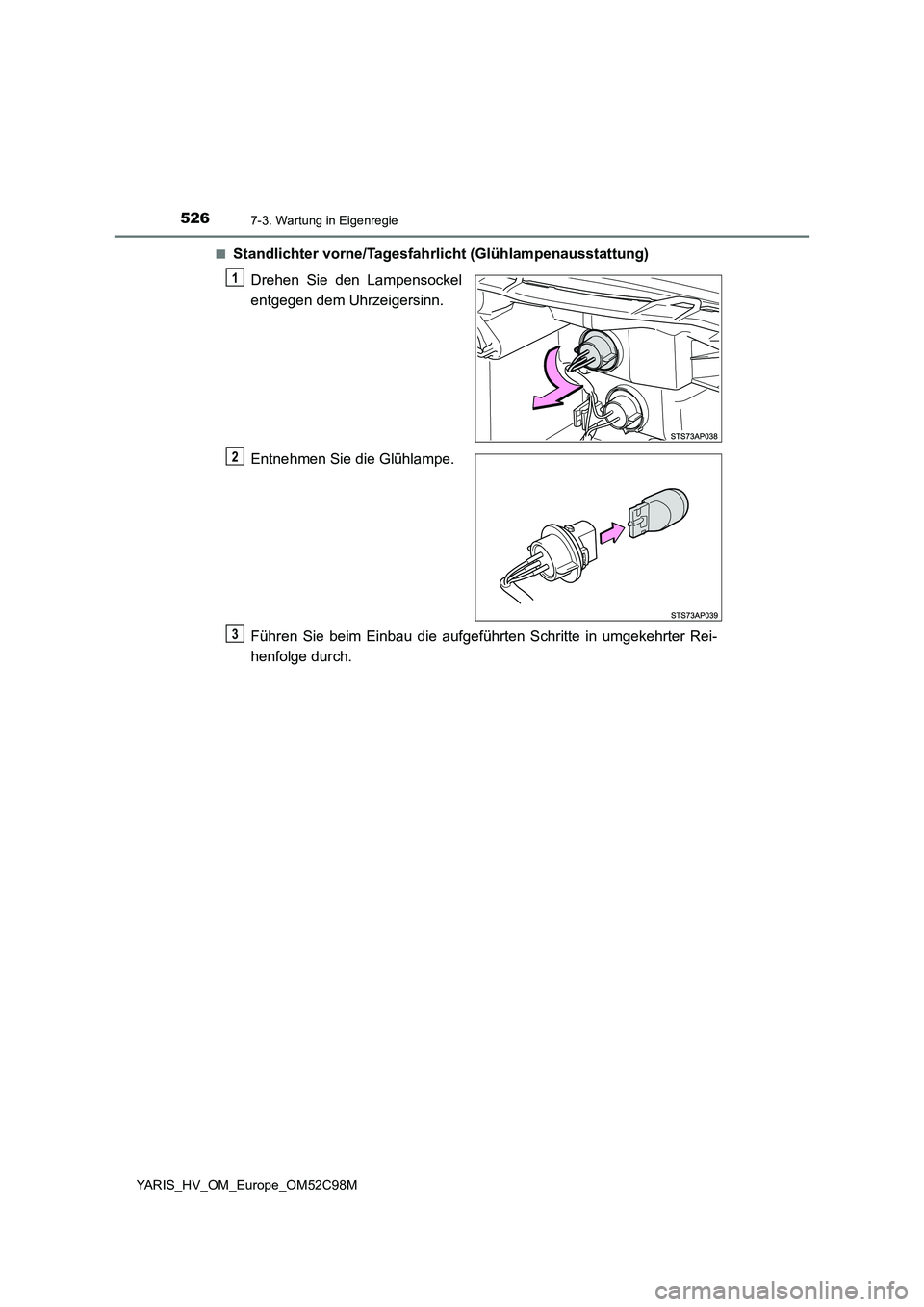

■Standlichter vorne/Tagesfahrlicht (Glühlampenausstattung)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

5277-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52C98M

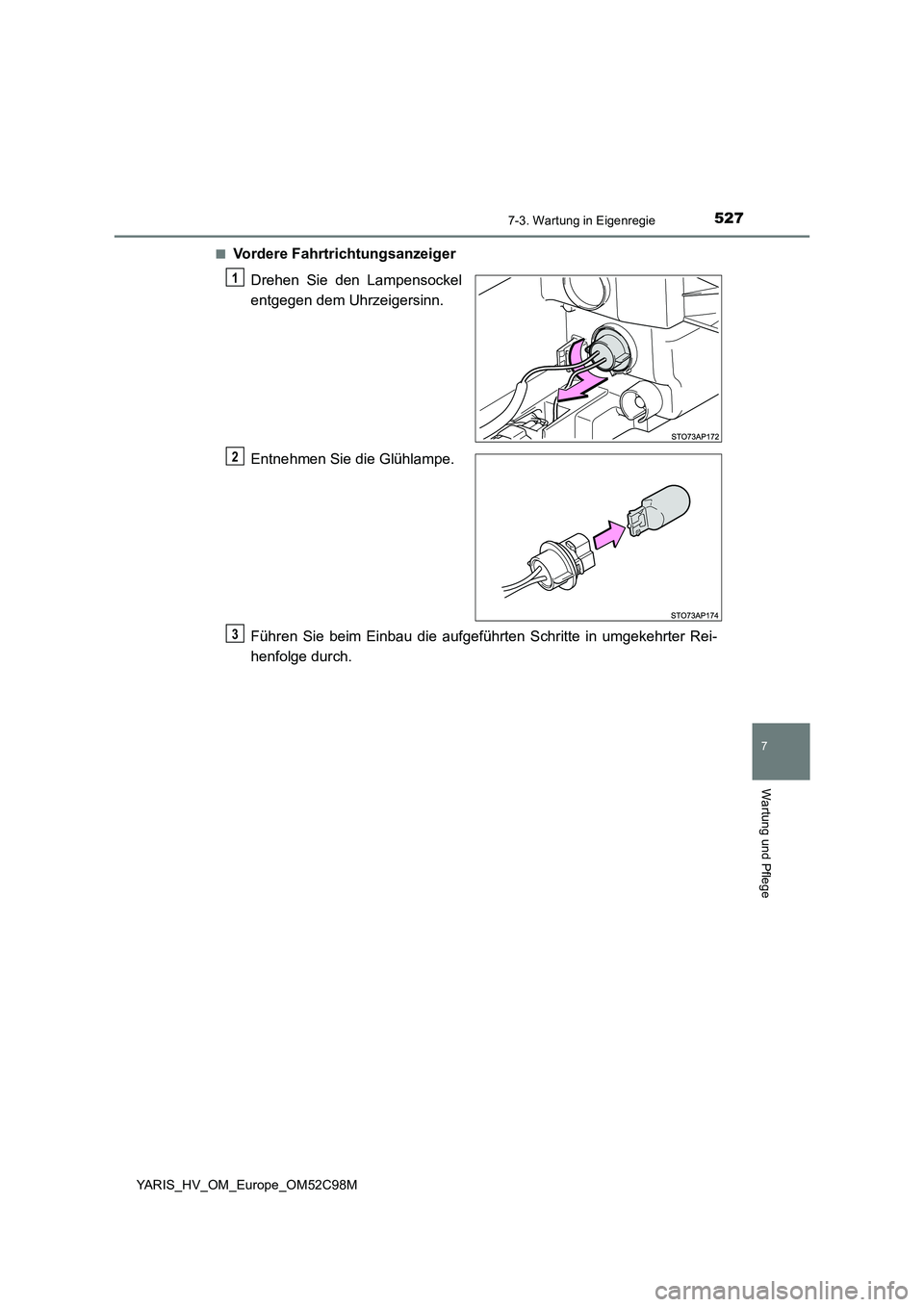

■Vordere Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

5287-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52C98M

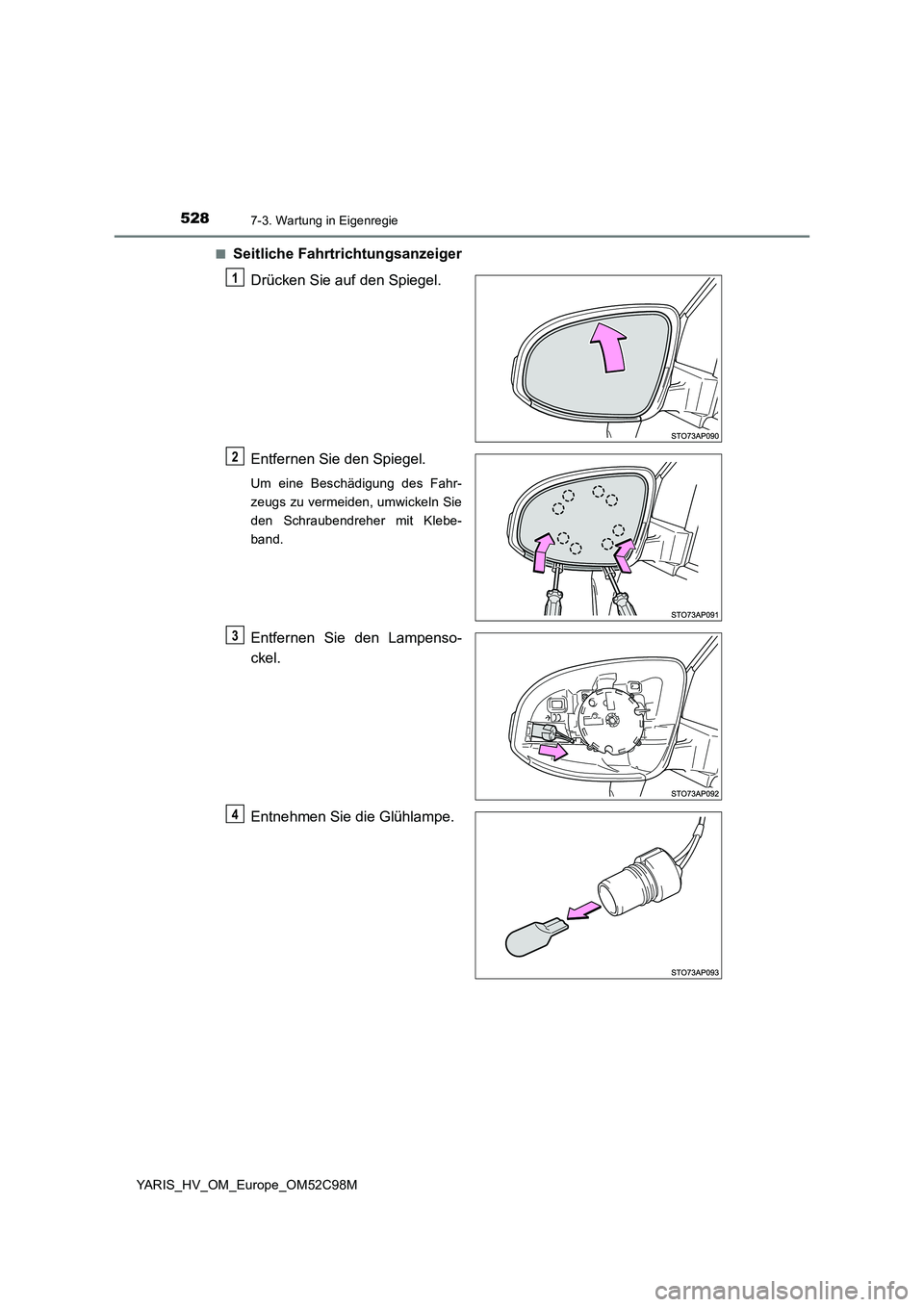

■Seitliche Fahrtrichtungsanzeiger
Drücken Sie auf den Spiegel.
Entfernen Sie den Spiegel.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie den Lampenso-
ckel.
Entnehmen Sie die Glühlampe.
1
2
3
4

5297-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52C98M

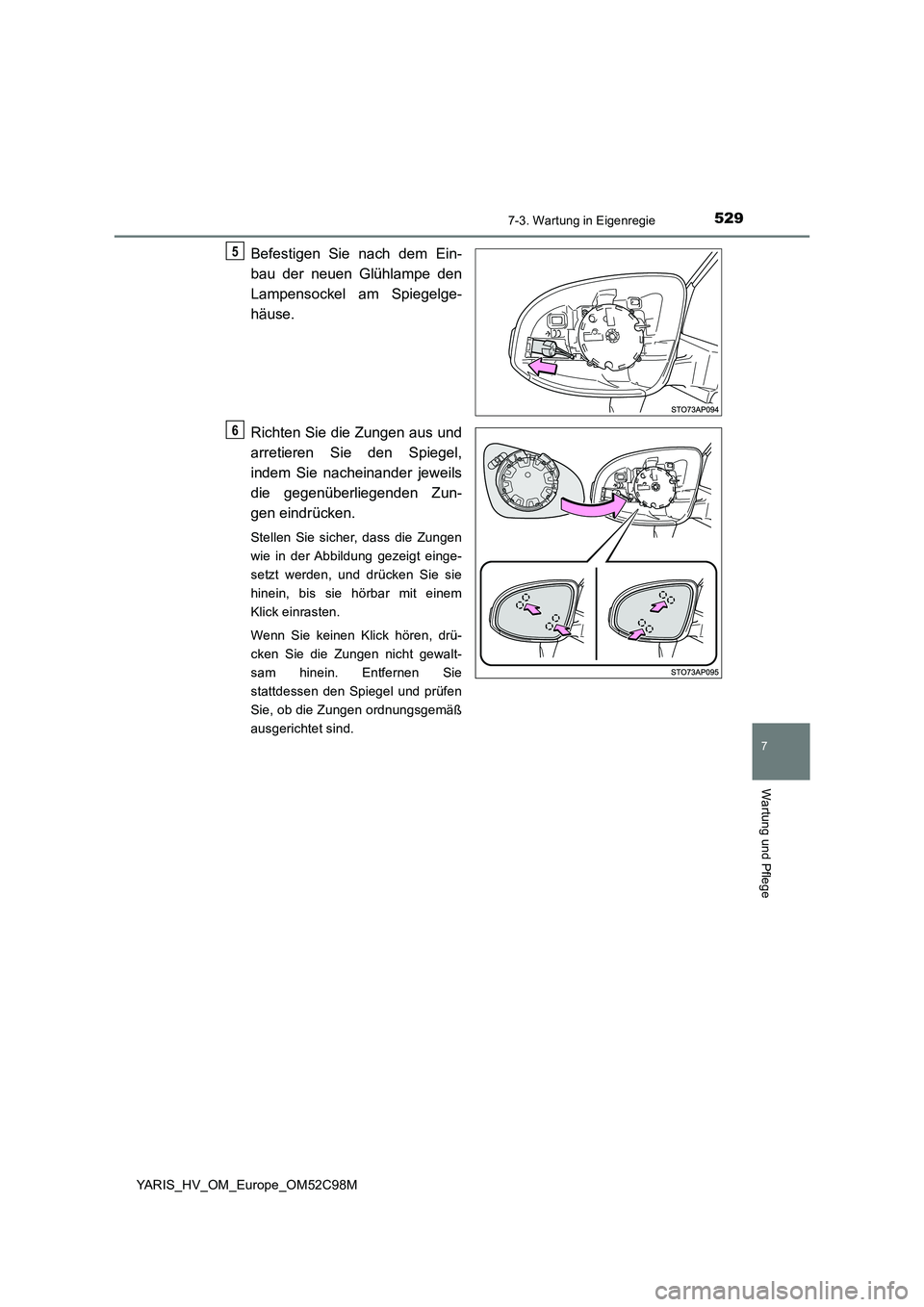

Befestigen Sie nach dem Ein-
bau der neuen Glühlampe den
Lampensockel am Spiegelge-
häuse.
Richten Sie die Zungen aus und
arretieren Sie den Spiegel,
indem Sie nacheinander jeweils
die gegenüberliegenden Zun-
gen eindrücken.
Stellen Sie sicher, dass die Zungen
wie in der Abbildung gezeigt einge-
setzt werden, und drücken Sie sie
hinein, bis sie hörbar mit einem
Klick einrasten.
Wenn Sie keinen Klick hören, drü-
cken Sie die Zungen nicht gewalt-
sam hinein. Entfernen Sie
stattdessen den Spiegel und prüfen
Sie, ob die Zungen ordnungsgemäß
ausgerichtet sind.
5
6

5307-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52C98M

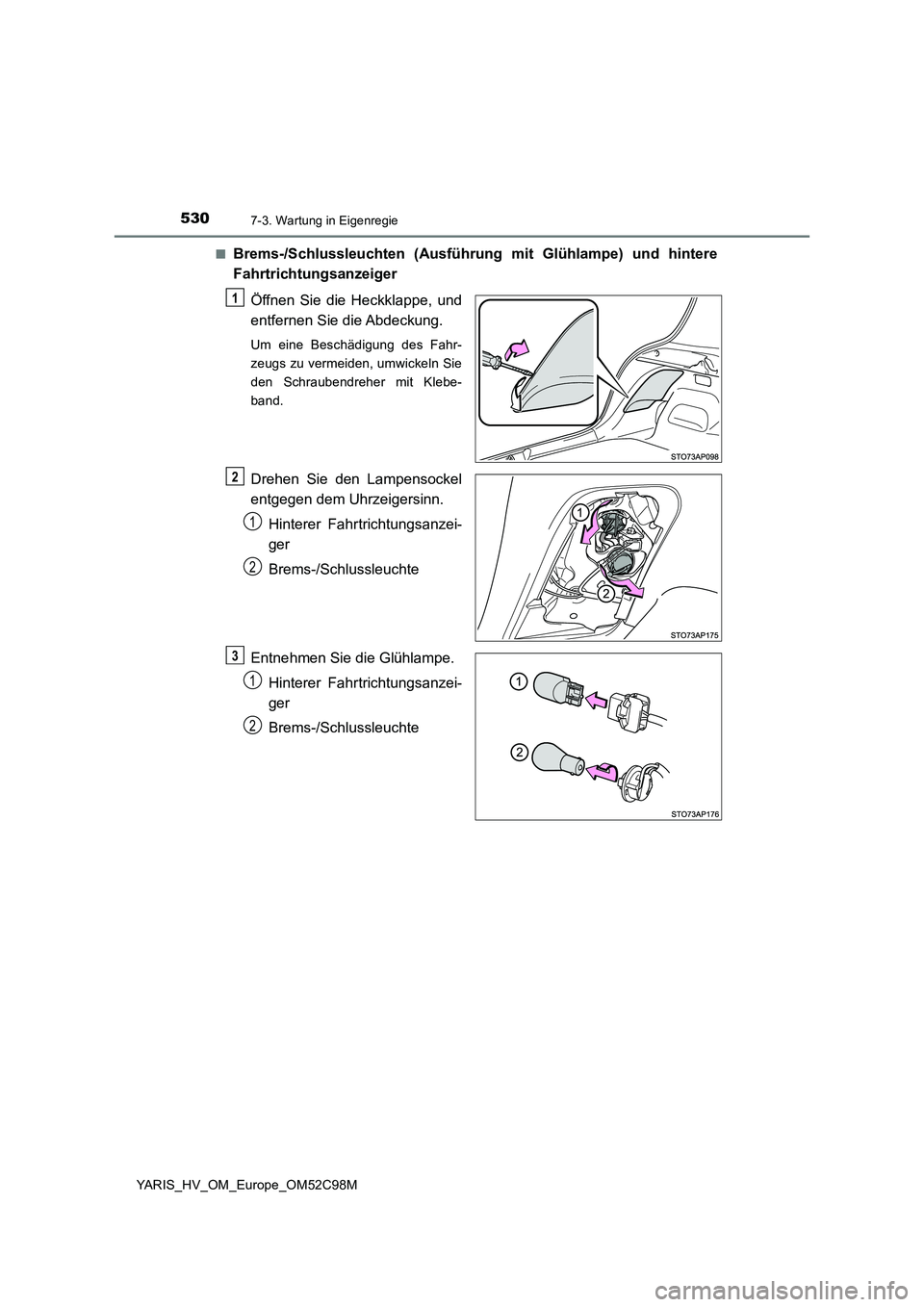

■Brems-/Schlussleuchten (Ausführung mit Glühlampe) und hintere
Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Entnehmen Sie die Glühlampe.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
1
2
1
2
3
1
2
