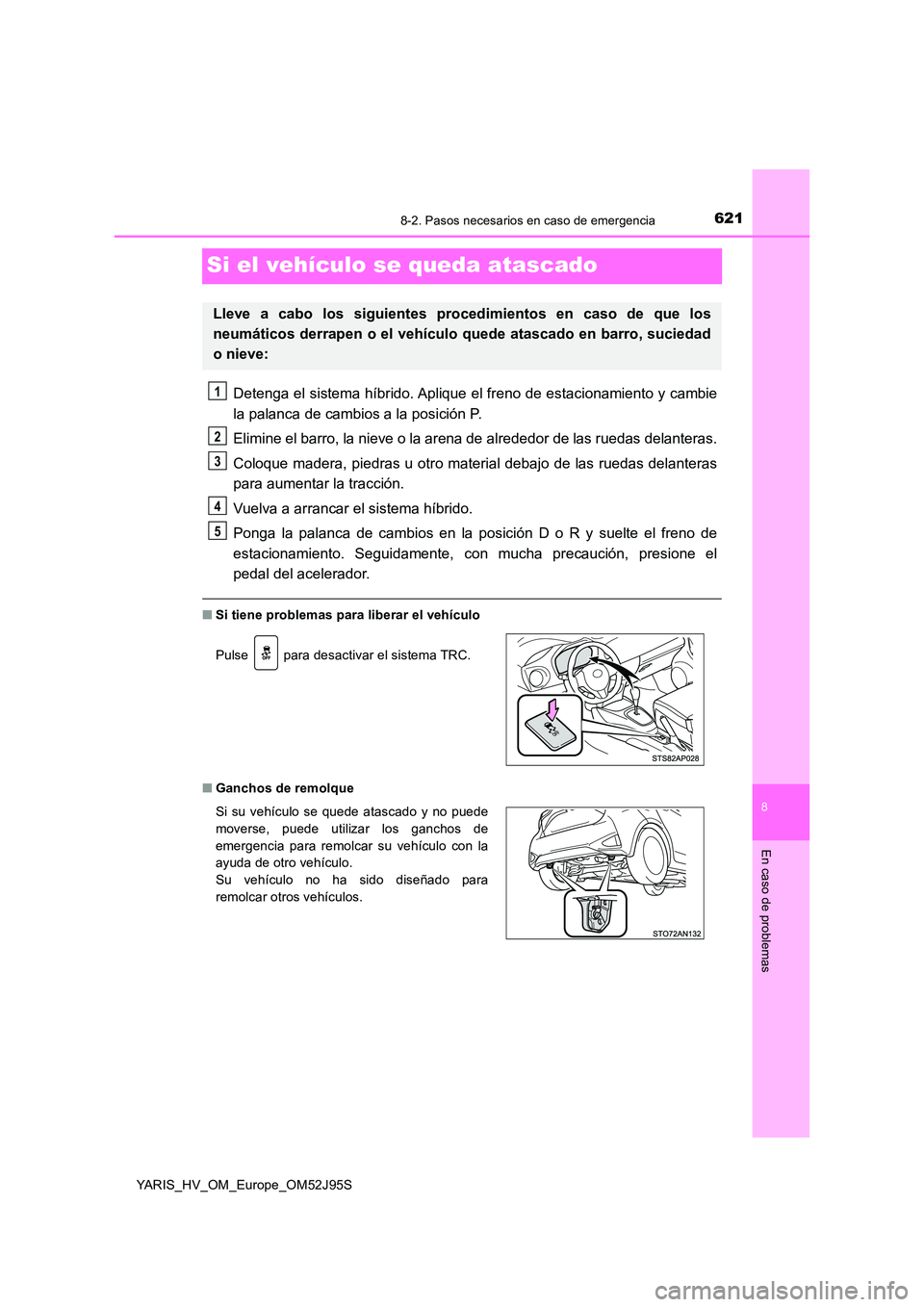

6218-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J95S
Si el vehículo se queda atascado
Detenga el sistema híbrido. Aplique el freno de estacionamiento y cambie
la palanca de cambios a la posición P.
Elimine el barro, la nieve o la ar ena de alrededor de las ruedas delanteras.
Coloque madera, piedras u otro material debajo de las ruedas delanteras
para aumentar la tracción.
Vuelva a arrancar el sistema híbrido.
Ponga la palanca de cambios en la posición D o R y suelte el freno de
estacionamiento. Seguidamente, con mucha precaución, presione el
pedal del acelerador.
■ Si tiene problemas para liberar el vehículo
■ Ganchos de remolque
Lleve a cabo los siguientes procedimientos en caso de que los
neumáticos derrapen o el vehículo quede atascado en barro, suciedad
o nieve:
Pulse para desactivar el sistema TRC.
Si su vehículo se quede atascado y no puede
moverse, puede utilizar los ganchos de
emergencia para remolcar su vehículo con la
ayuda de otro vehículo.
Su vehículo no ha sido diseñado para
remolcar otros vehículos.
1
2
3
4
5

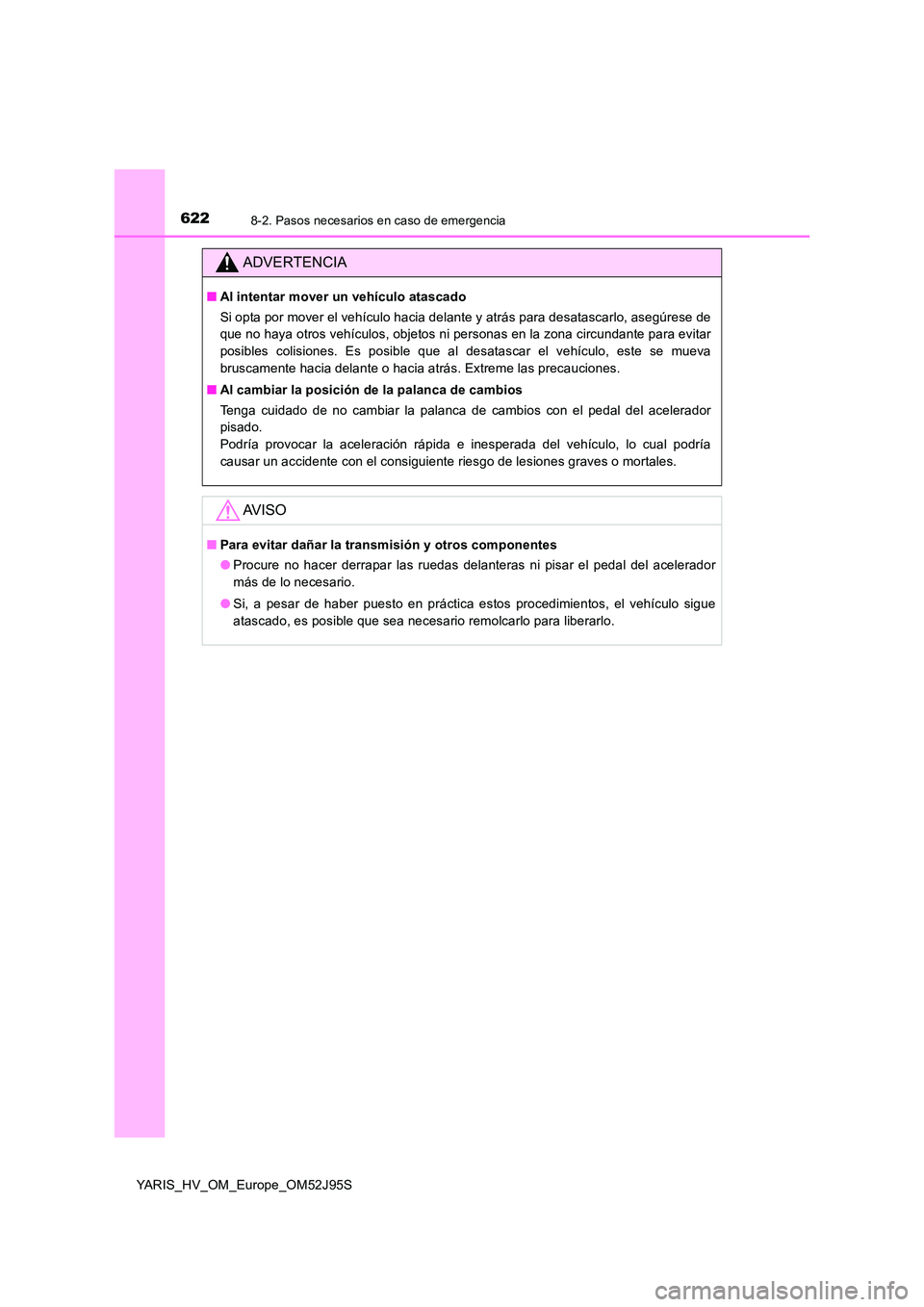

6228-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J95S
ADVERTENCIA
■Al intentar mover un vehículo atascado
Si opta por mover el vehículo hacia delante y atrás para desatascarlo, asegúrese de
que no haya otros vehículos, objetos ni personas en la zona circundante para evitar
posibles colisiones. Es posible que al desatascar el vehículo, este se mueva
bruscamente hacia delante o hacia atrás. Extreme las precauciones.
■ Al cambiar la posición de la palanca de cambios
Tenga cuidado de no cambiar la palanca de cambios con el pedal del acelerador
pisado.
Podría provocar la aceleración rápida e inesperada del vehículo, lo cual podría
causar un accidente con el consiguiente riesgo de lesiones graves o mortales.
AV I S O
■ Para evitar dañar la transmisión y otros componentes
● Procure no hacer derrapar las ruedas delanteras ni pisar el pedal del acelerador
más de lo necesario.
● Si, a pesar de haber puesto en práctica estos procedimientos, el vehículo sigue
atascado, es posible que sea necesario remolcarlo para liberarlo.

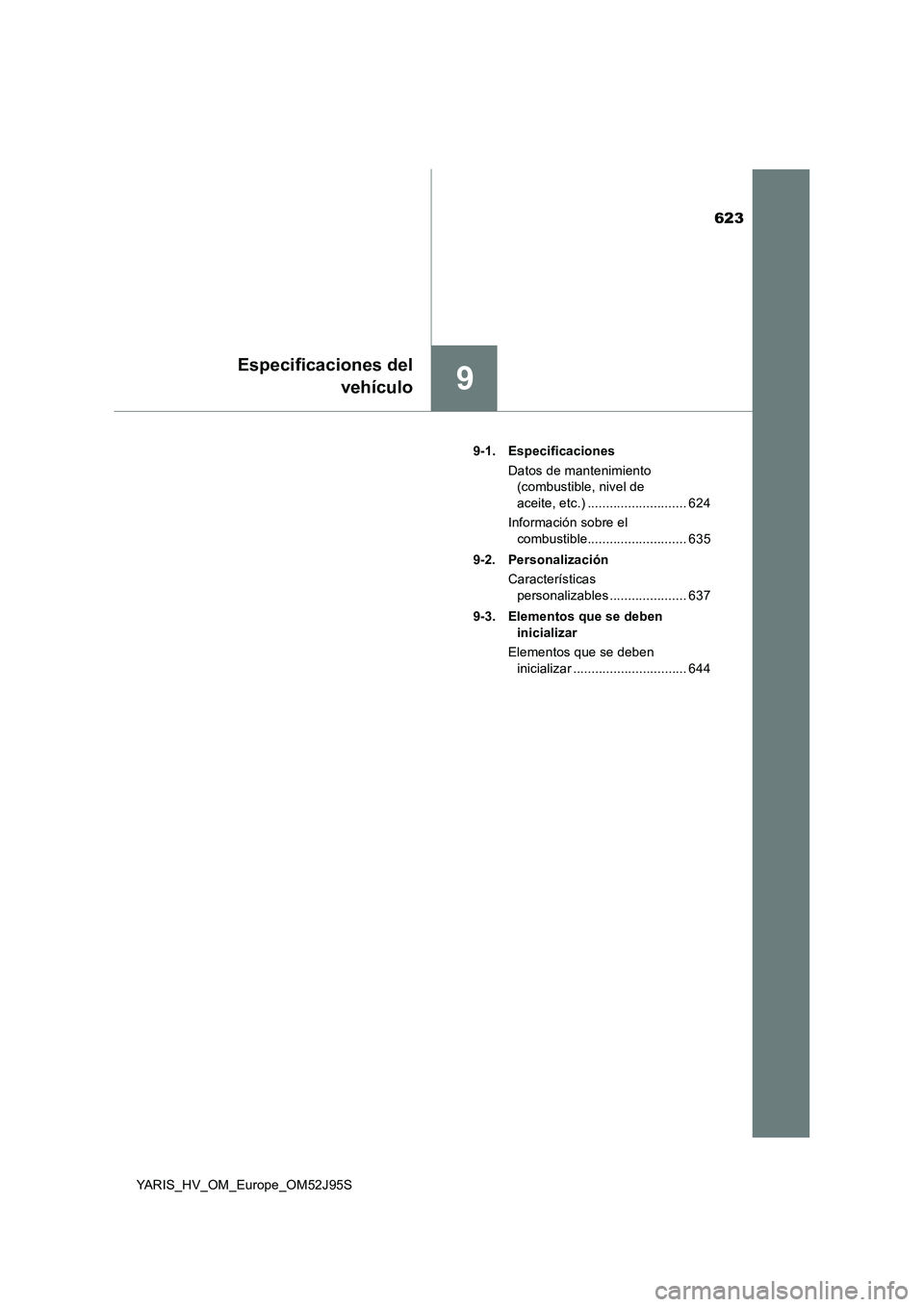

623
9
Especificaciones del
vehículo
YARIS_HV_OM_Europe_OM52J95S
9-1. Especificaciones
Datos de mantenimiento
(combustible, nivel de
aceite, etc.) ........................... 624
Información sobre el
combustible........................... 635
9-2. Personalización
Características
personalizables ..................... 637
9-3. Elementos que se deben
inicializar
Elementos que se deben
inicializar ............................... 644

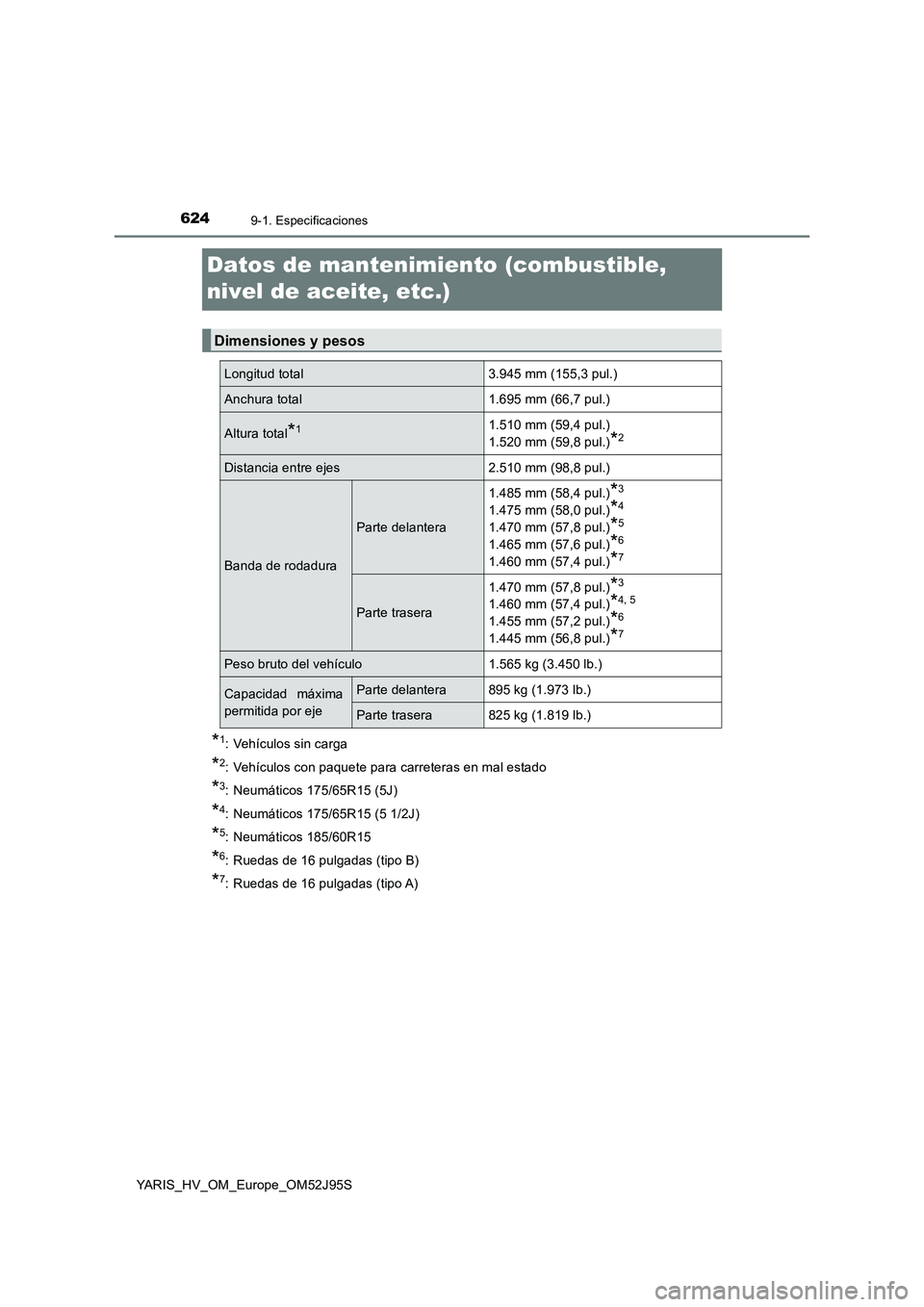

6249-1. Especificaciones
YARIS_HV_OM_Europe_OM52J95S
Datos de mantenimiento (combustible,
nivel de aceite, etc.)
*1: Vehículos sin carga
*2: Vehículos con paquete para carreteras en mal estado
*3: Neumáticos 175/65R15 (5J)
*4: Neumáticos 175/65R15 (5 1/2J)
*5: Neumáticos 185/60R15
*6: Ruedas de 16 pulgadas (tipo B)
*7: Ruedas de 16 pulgadas (tipo A)
Dimensiones y pesos
Longitud total 3.945 mm (155,3 pul.)
Anchura total 1.695 mm (66,7 pul.)
Altura total*11.510 mm (59,4 pul.)
1.520 mm (59,8 pul.)*2
Distancia entre ejes 2.510 mm (98,8 pul.)
Banda de rodadura
Parte delantera
1.485 mm (58,4 pul.)*3
1.475 mm (58,0 pul.)*4
1.470 mm (57,8 pul.)*5
1.465 mm (57,6 pul.)*6
1.460 mm (57,4 pul.)*7
Parte trasera
1.470 mm (57,8 pul.)*3
1.460 mm (57,4 pul.)*4, 5
1.455 mm (57,2 pul.)*6
1.445 mm (56,8 pul.)*7
Peso bruto del vehículo 1.565 kg (3.450 lb.)
Capacidad máxima
permitida por eje
Parte delantera 895 kg (1.973 lb.)
Parte trasera 825 kg (1.819 lb.)

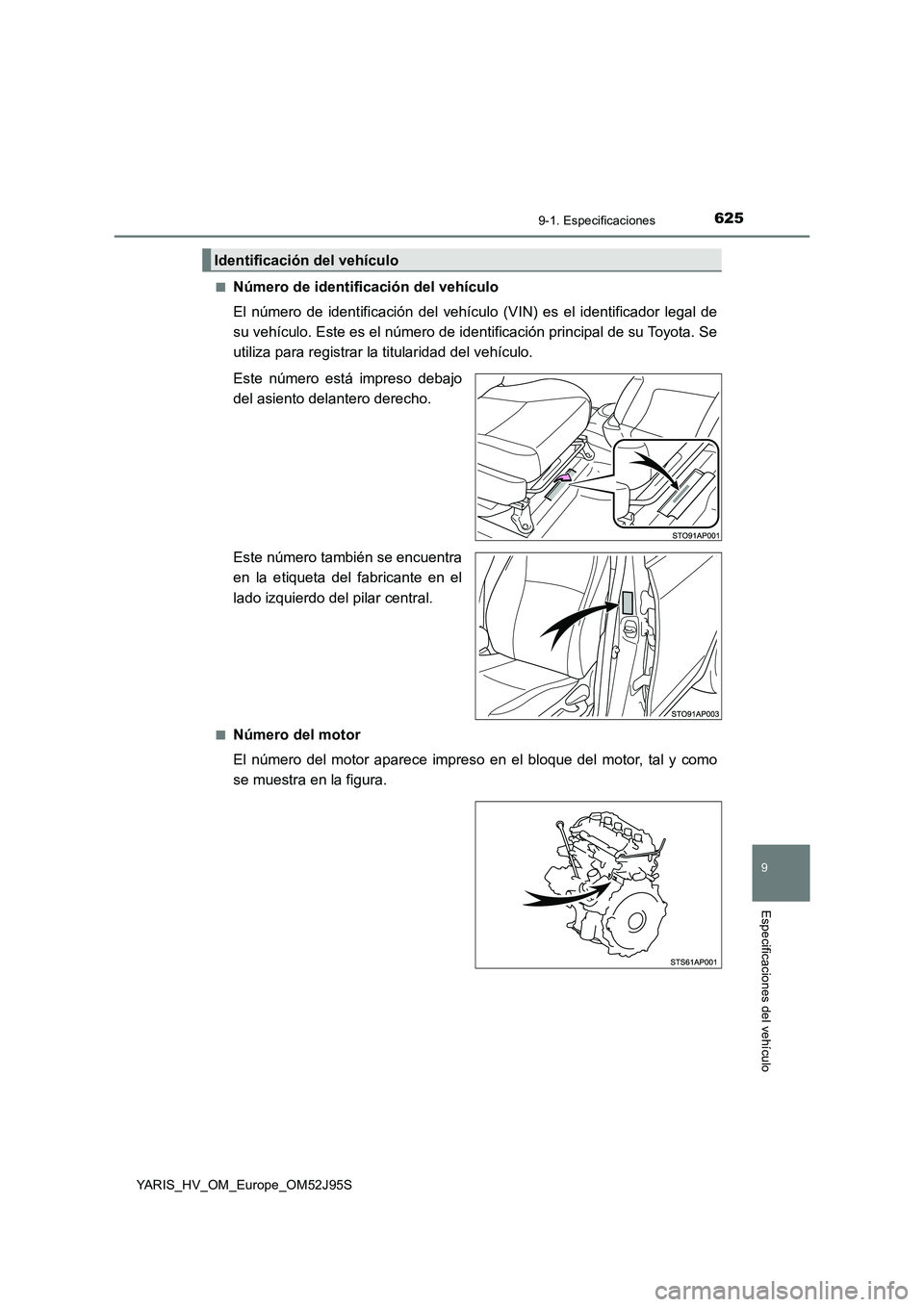

6259-1. Especificaciones
9
Especificaciones del vehículo
YARIS_HV_OM_Europe_OM52J95S
■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está impreso debajo
del asiento delantero derecho.
Este número también se encuentra
en la etiqueta del fabricante en el
lado izquierdo del pilar central.
■Número del motor
El número del motor aparece impreso en el bloque del motor, tal y como
se muestra en la figura.
Identificación del vehículo

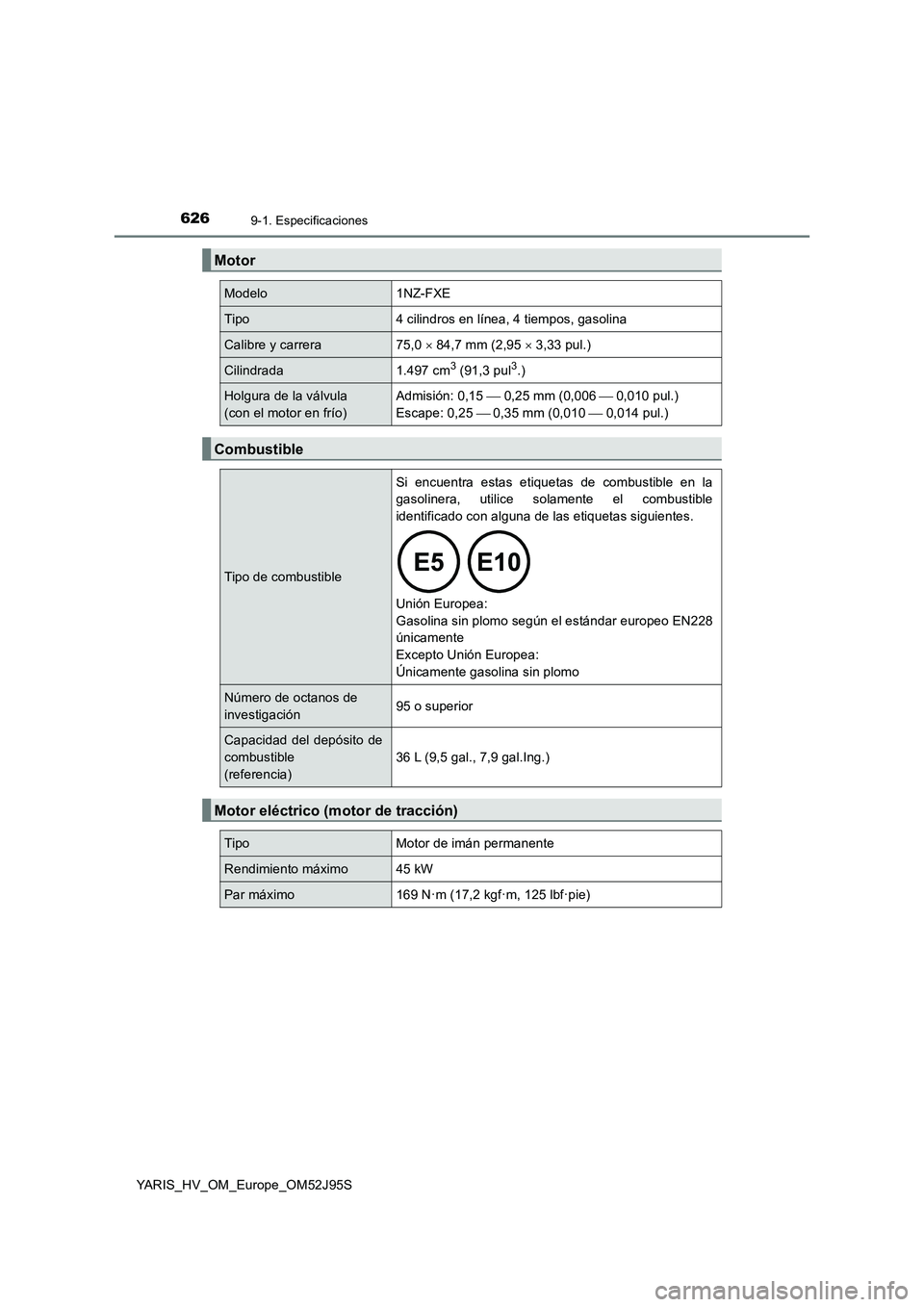

6269-1. Especificaciones
YARIS_HV_OM_Europe_OM52J95S
Motor
Modelo1NZ-FXE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera75,0  84,7 mm (2,95  3,33 pul.)
Cilindrada1.497 cm3 (91,3 pul3.)
Holgura de la válvula
(con el motor en frío)
Admisión: 0,15  0,25 mm (0,0060,010 pul.)
Escape: 0,25 0,35 mm (0,010  0,014 pul.)
Combustible
Tipo de combustible
Si encuentra estas etiquetas de combustible en la
gasolinera, utilice solamente el combustible
identificado con alguna de las etiquetas siguientes.

Unión Europea:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible
(referencia)
36 L (9,5 gal., 7,9 gal.Ing.)
Motor eléctrico (motor de tracción)
TipoMotor de imán permanente
Rendimiento máximo45 kW
Par máximo169 N·m (17,2 kgf·m, 125 lbf·pie)

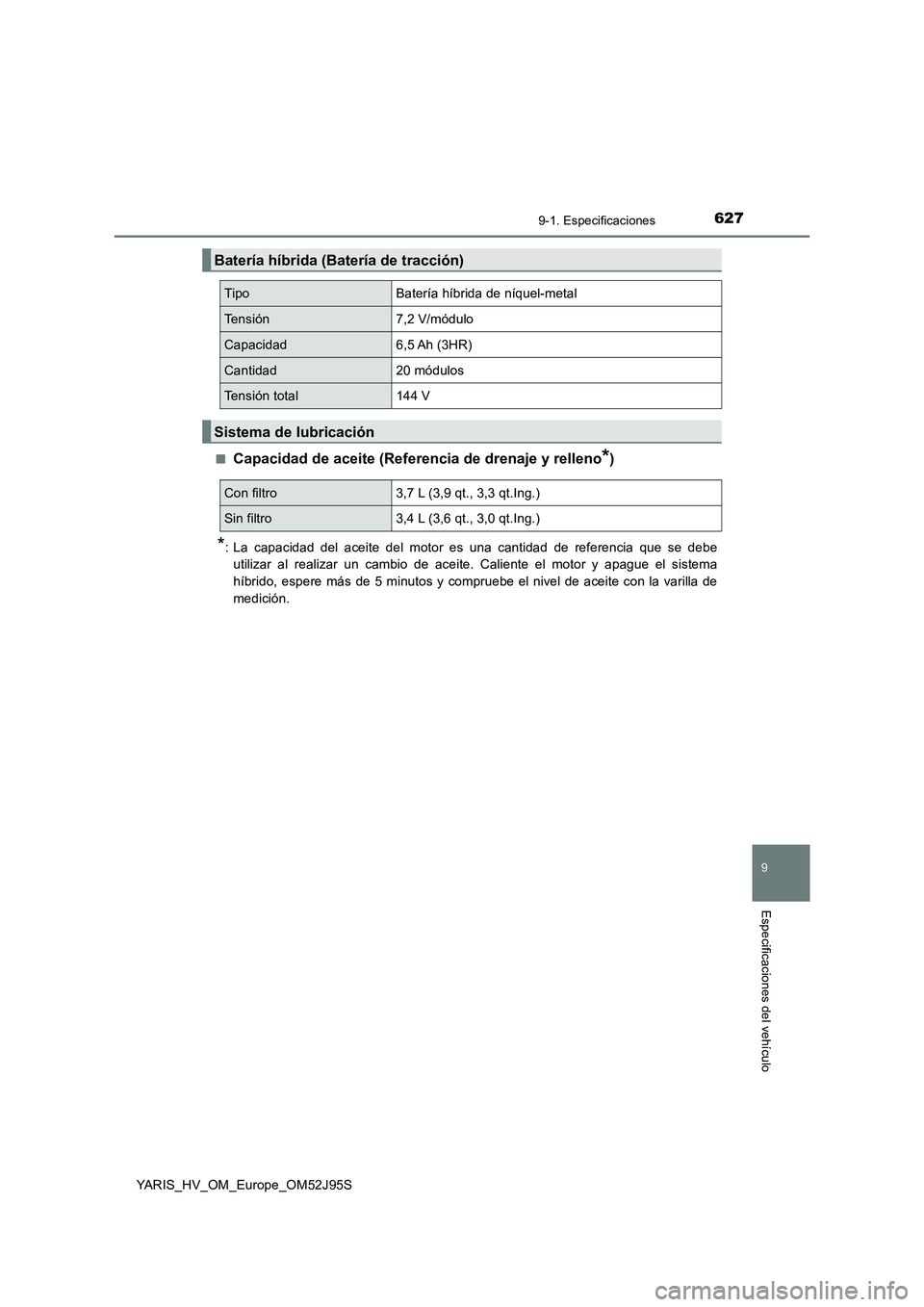

6279-1. Especificaciones
9
Especificaciones del vehículo
YARIS_HV_OM_Europe_OM52J95S
■Capacidad de aceite (Referencia de drenaje y relleno*)
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente el motor y apague el sistema
híbrido, espere más de 5 minutos y compruebe el nivel de aceite con la varilla de
medición.
Batería híbrida (Batería de tracción)
TipoBatería híbrida de níquel-metal
Tensión7,2 V/módulo
Capacidad6,5 Ah (3HR)
Cantidad20 módulos
Tensión total144 V
Sistema de lubricación
Con filtro 3,7 L (3,9 qt., 3,3 qt.Ing.)
Sin filtro 3,4 L (3,6 qt., 3,0 qt.Ing.)

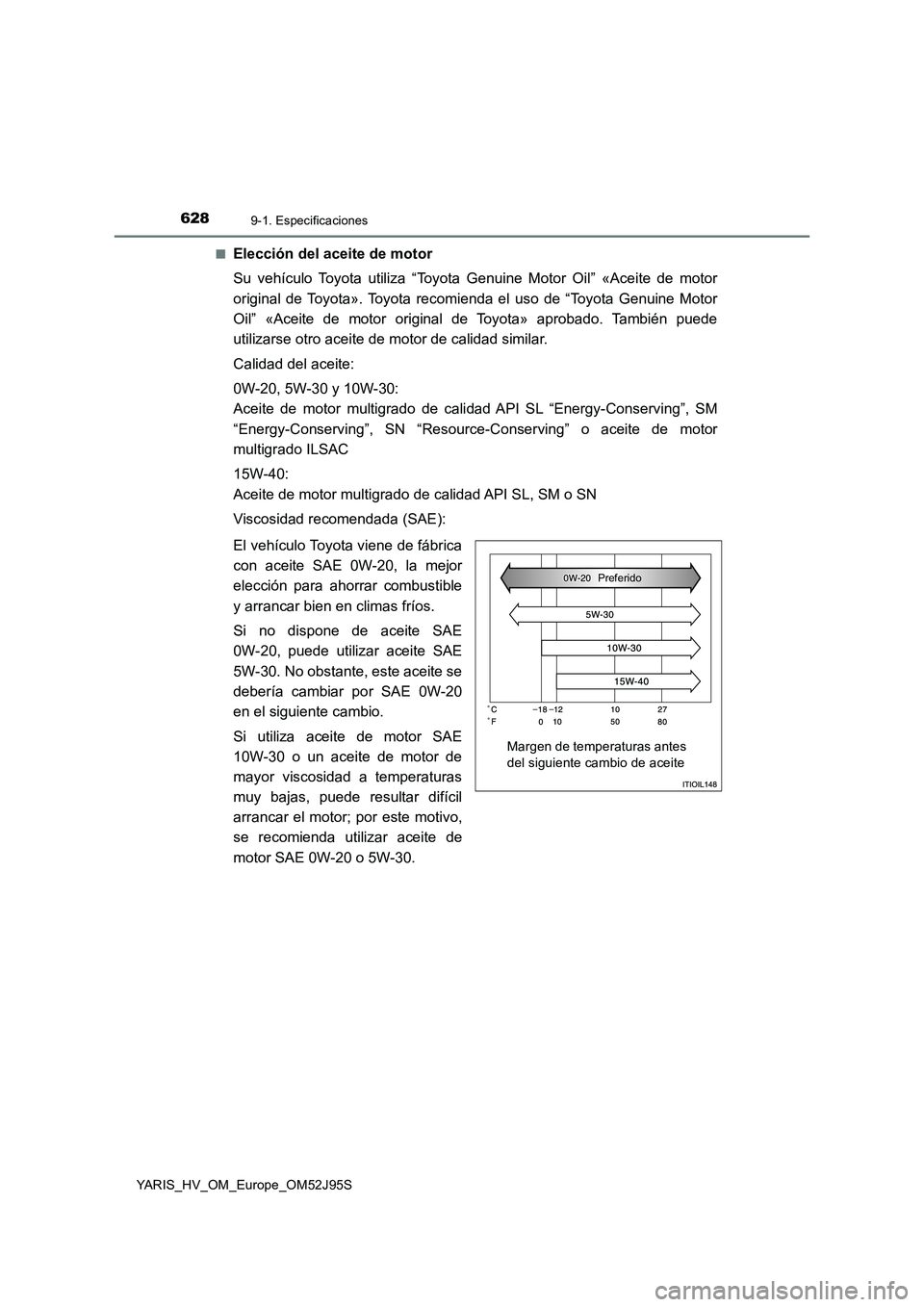

6289-1. Especificaciones
YARIS_HV_OM_Europe_OM52J95S
■Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de cali dad API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” o aceite de motor
multigrado ILSAC
15W-40:
Aceite de motor multigrado de calidad API SL, SM o SN
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-20, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si no dispone de aceite SAE
0W-20, puede utilizar aceite SAE
5W-30. No obstante, este aceite se
debería cambiar por SAE 0W-20
en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 0W-20 o 5W-30.
Margen de temperaturas antes
del siguiente cambio de aceite
Preferido

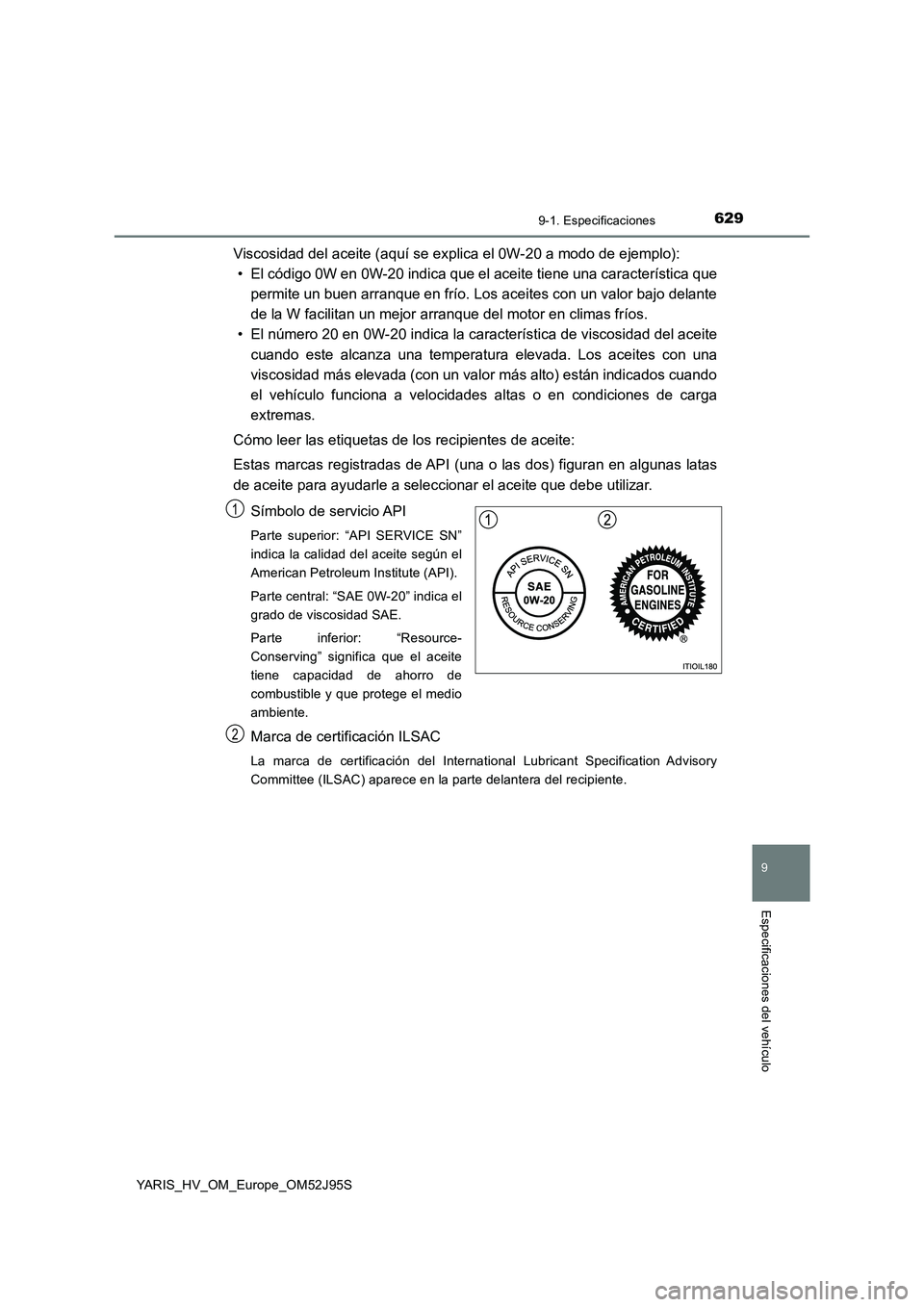

6299-1. Especificaciones
9
Especificaciones del vehículo
YARIS_HV_OM_Europe_OM52J95S
Viscosidad del aceite (aquí se explica el 0W-20 a modo de ejemplo):
• El código 0W en 0W-20 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas latas
de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de
combustible y que protege el medio
ambiente.
Marca de certificación ILSAC
La marca de certificación del International Lubricant Specification Advisory
Committee (ILSAC) aparece en la parte delantera del recipiente.
1
2

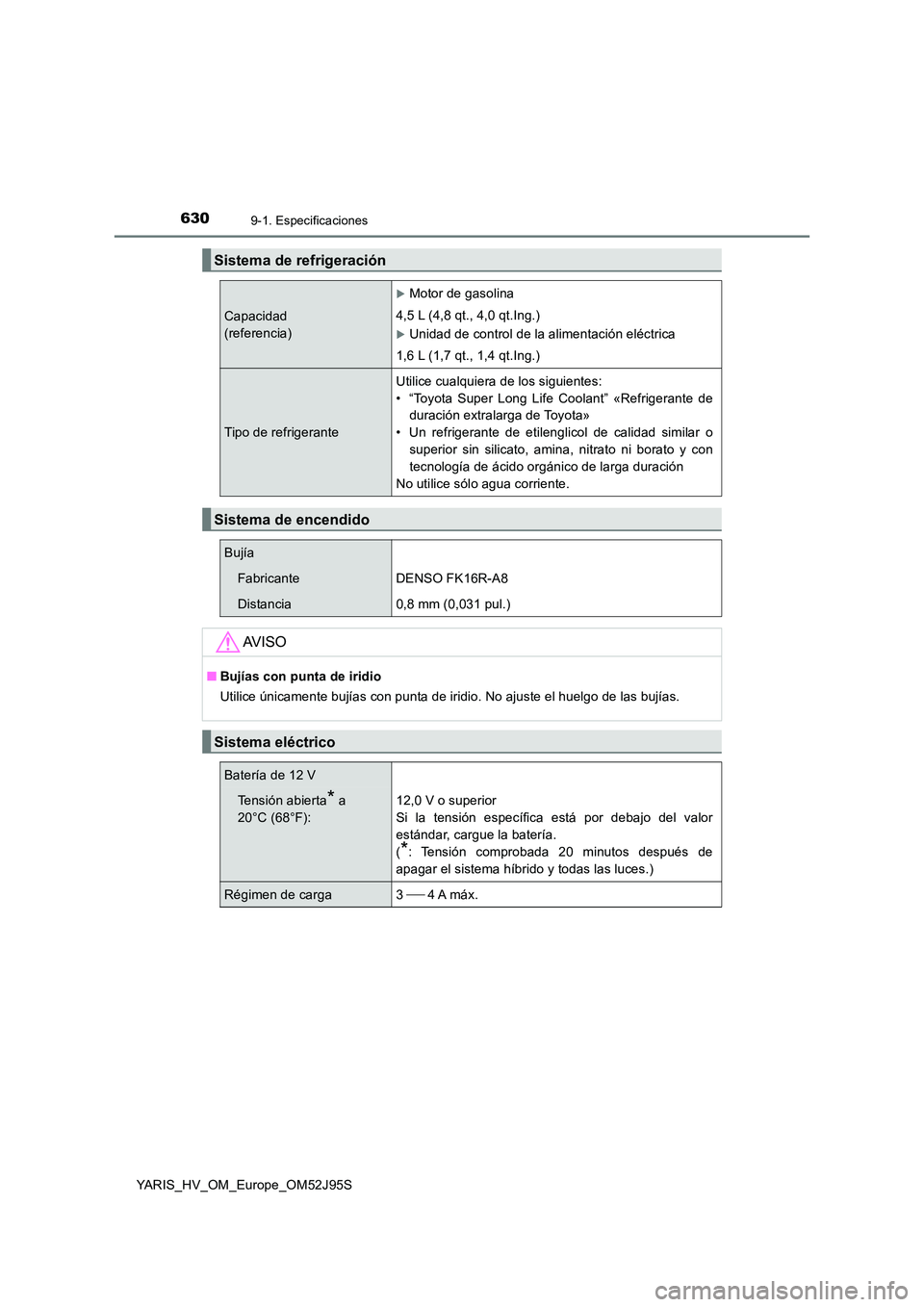

6309-1. Especificaciones
YARIS_HV_OM_Europe_OM52J95S
Sistema de refrigeración
Capacidad
(referencia)
Motor de gasolina
4,5 L (4,8 qt., 4,0 qt.Ing.)
Unidad de control de la alimentación eléctrica
1,6 L (1,7 qt., 1,4 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante de
duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar o
superior sin silicato, amina, nitrato ni borato y con
tecnología de ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido
Bujía
FabricanteDENSO FK16R-A8
Distancia0,8 mm (0,031 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.
Sistema eléctrico
Batería de 12 V
Tensión abierta* a
20°C (68°F):
12,0 V o superior
Si la tensión específica está por debajo del valor
estándar, cargue la batería.
(*: Tensión comprobada 20 minutos después de
apagar el sistema híbrido y todas las luces.)
Régimen de carga 3  4 A máx.
