TOYOTA YARIS HATCHBACK 2019 Betriebsanleitungen (in German)

161
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Komponenten
YARIS_F_OM_Europe_OM52A62M

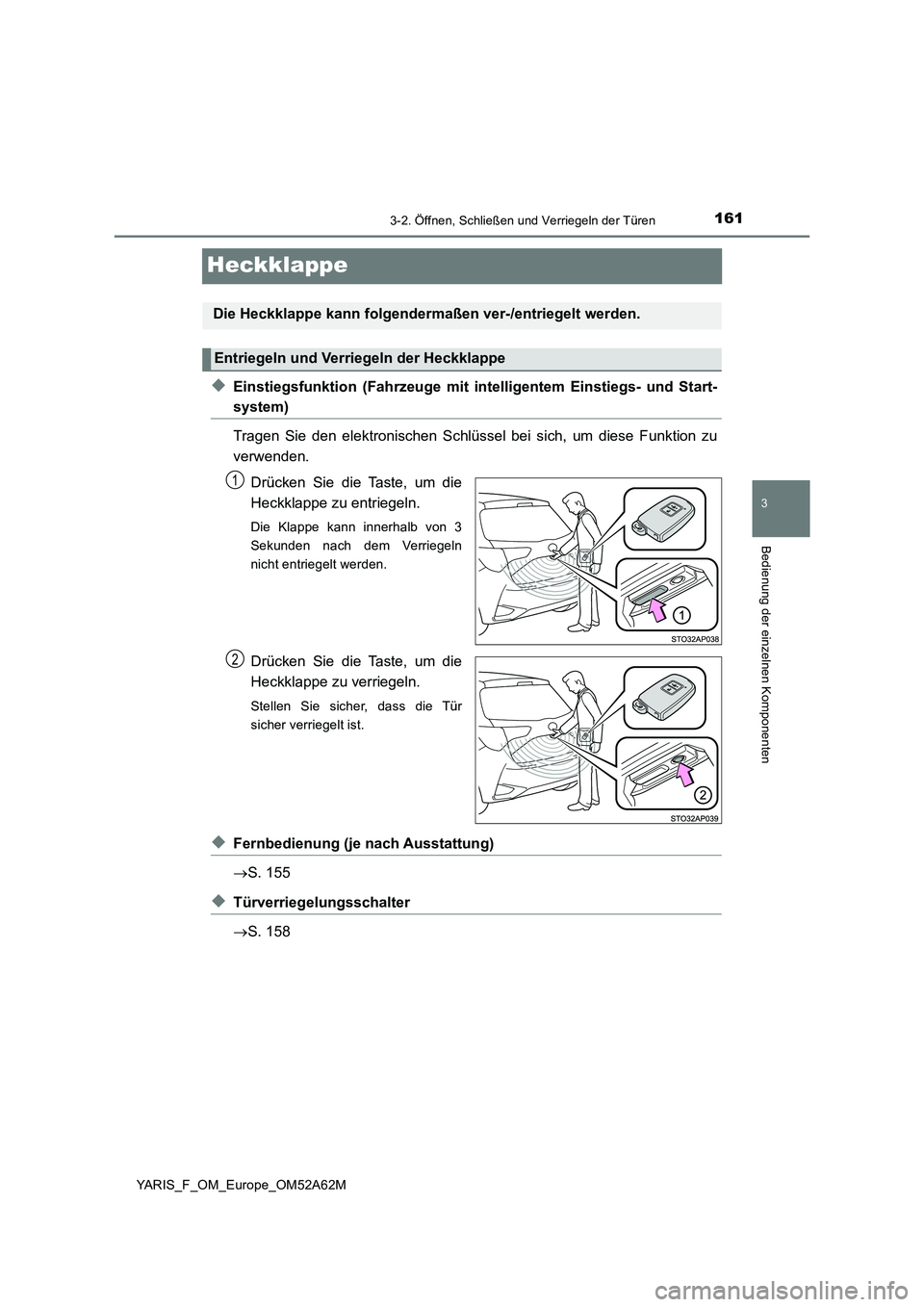

Heckklappe
◆Einstiegsfunktion (Fahrzeuge mit intelligentem Einstiegs- und Start-
system)
Tragen Sie den elektronischen Schlüssel bei sich, um diese Funktion zu
verwenden.
Drücken Sie die Taste, um die
Heckklappe zu entriegeln.
Die Klappe kann innerhalb von 3
Sekunden nach dem Verriegeln
nicht entriegelt werden.
Drücken Sie die Taste, um die
Heckklappe zu verriegeln.
Stellen Sie sicher, dass die Tür
sicher verriegelt ist.
◆Fernbedienung (je nach Ausstattung)
 S. 155
◆Türverriegelungsschalter
 S. 158
Die Heckklappe kann folgendermaßen ver-/entriegelt werden.
Entriegeln und Verriegeln der Heckklappe
1
2

1623-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_F_OM_Europe_OM52A62M

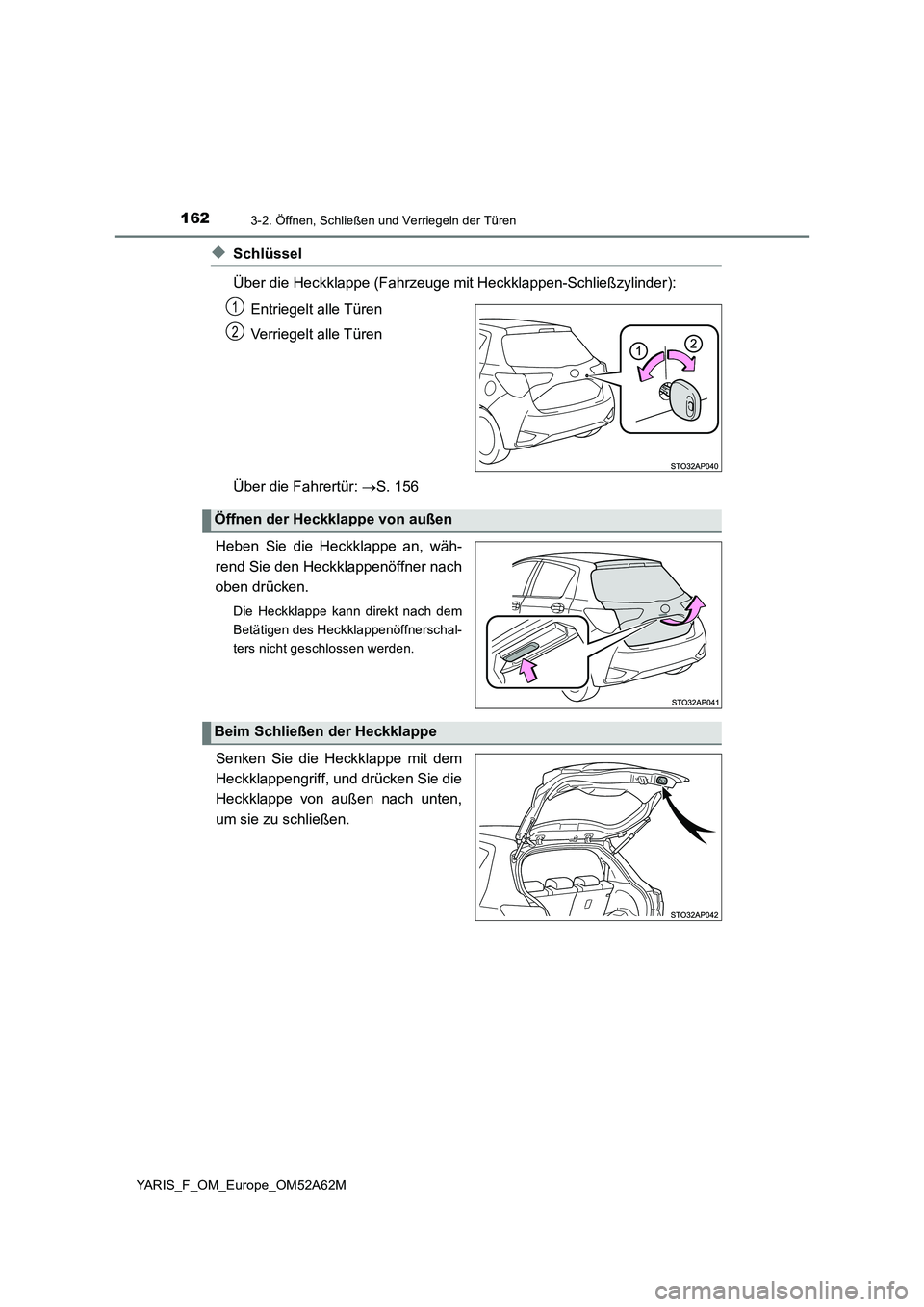

◆Schlüssel
Über die Heckklappe (Fahrzeuge mi t Heckklappen-Schließzylinder):
Entriegelt alle Türen
Verriegelt alle Türen
Über die Fahrertür: S. 156
Heben Sie die Heckklappe an, wäh-
rend Sie den Heckklappenöffner nach
oben drücken.
Die Heckklappe kann direkt nach dem
Betätigen des Heckklappenöffnerschal-
ters nicht geschlossen werden.
Senken Sie die Heckklappe mit dem
Heckklappengriff, und drücken Sie die
Heckklappe von außen nach unten,
um sie zu schließen.
1
2
Öffnen der Heckklappe von außen
Beim Schließen der Heckklappe

1633-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_F_OM_Europe_OM52A62M

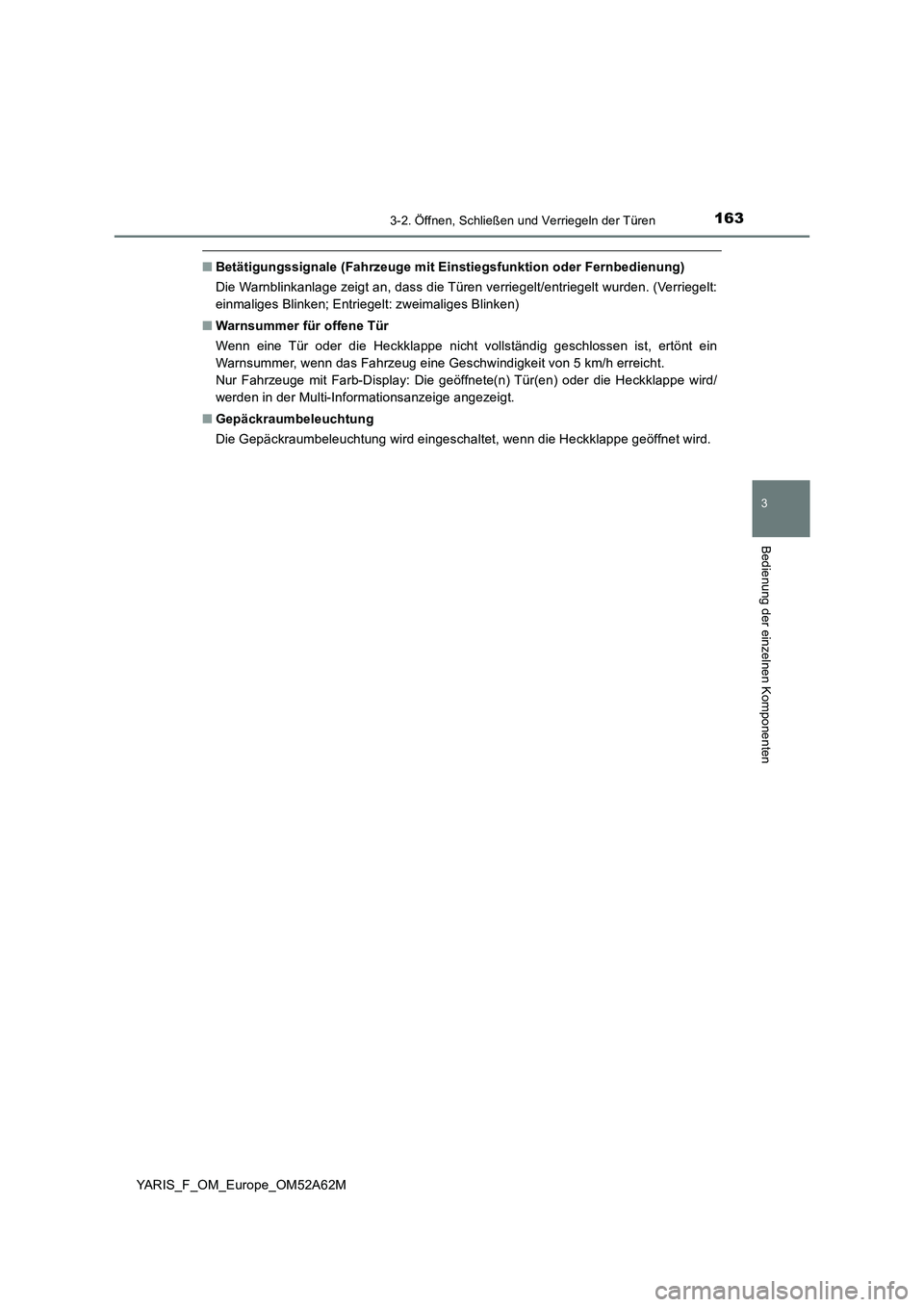

■Betätigungssignale (Fahrzeuge mit Einstiegsfunktion oder Fernbedienung)
Die Warnblinkanlage zeigt an, dass die Türen verriegelt/entriegelt wurden. (Verriegelt:
einmaliges Blinken; Entriegelt: zweimaliges Blinken)
■Warnsummer für offene Tür
Wenn eine Tür oder die Heckklappe nicht vollständig geschlossen ist, ertönt ein
Warnsummer, wenn das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht.
Nur Fahrzeuge mit Farb-Display: Die geöffnete(n) Tür(en) oder die Heckklappe wird/
werden in der Multi-Informationsanzeige angezeigt.
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird eingeschaltet, wenn die Heckklappe geöffnet wird.

1643-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_F_OM_Europe_OM52A62M

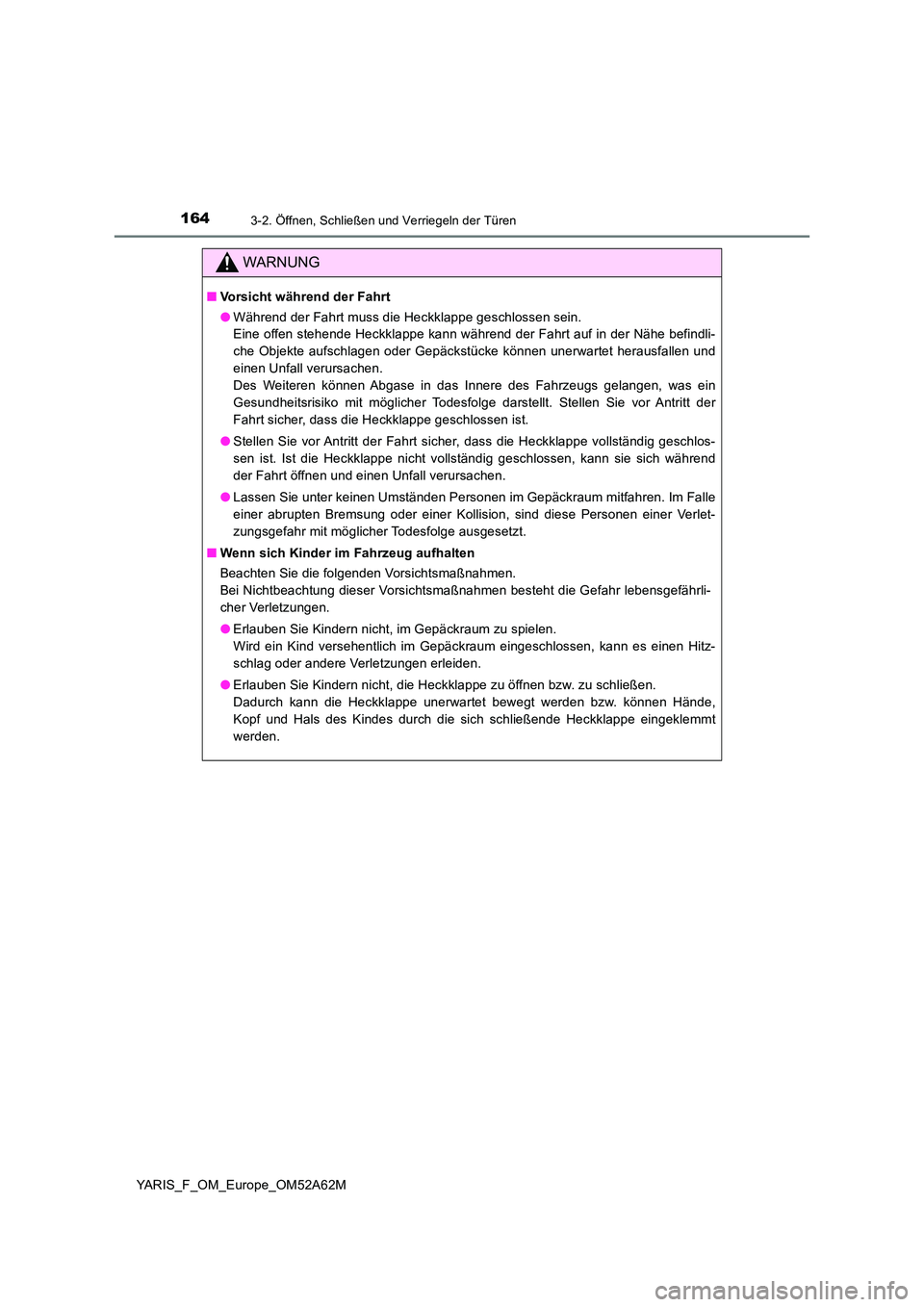

WARNUNG
■Vorsicht während der Fahrt
● Während der Fahrt muss die Heckklappe geschlossen sein.
Eine offen stehende Heckklappe kann während der Fahrt auf in der Nähe befindli-
che Objekte aufschlagen oder Gepäckstücke können unerwartet herausfallen und
einen Unfall verursachen.
Des Weiteren können Abgase in das Innere des Fahrzeugs gelangen, was ein
Gesundheitsrisiko mit möglicher Todesfolge darstellt. Stellen Sie vor Antritt der
Fahrt sicher, dass die Heckklappe geschlossen ist.
● Stellen Sie vor Antritt der Fahrt sicher, dass die Heckklappe vollständig geschlos-
sen ist. Ist die Heckklappe nicht vollständig geschlossen, kann sie sich während
der Fahrt öffnen und einen Unfall verursachen.
● Lassen Sie unter keinen Umständen Personen im Gepäckraum mitfahren. Im Falle
einer abrupten Bremsung oder einer Kollision, sind diese Personen einer Verlet-
zungsgefahr mit möglicher Todesfolge ausgesetzt.
■ Wenn sich Kinder im Fahrzeug aufhalten
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Erlauben Sie Kindern nicht, im Gepäckraum zu spielen.
Wird ein Kind versehentlich im Gepäckraum eingeschlossen, kann es einen Hitz-
schlag oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen bzw. zu schließen.
Dadurch kann die Heckklappe unerwartet bewegt werden bzw. können Hände,
Kopf und Hals des Kindes durch die sich schließende Heckklappe eingeklemmt
werden.

1653-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_F_OM_Europe_OM52A62M

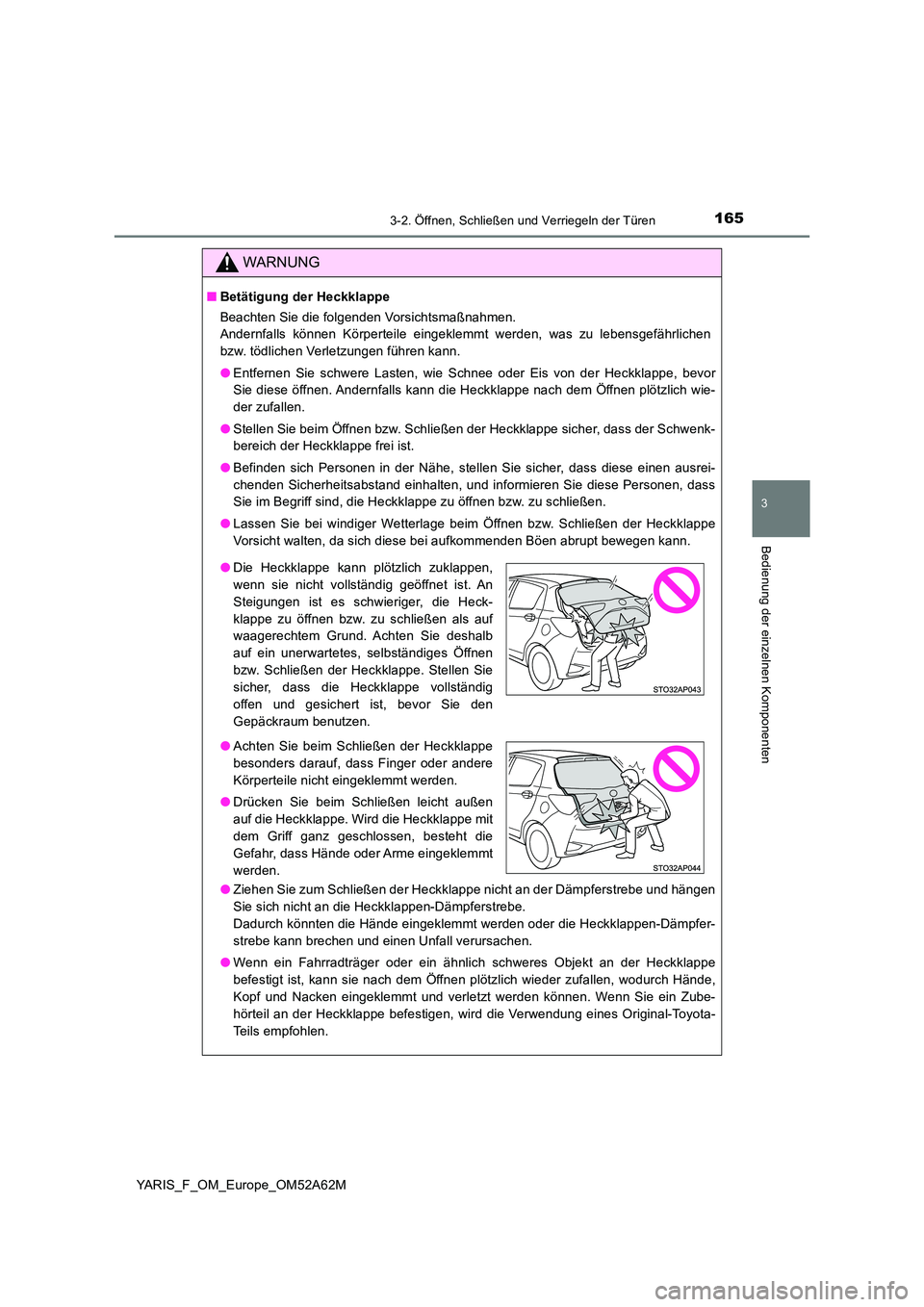

WARNUNG
■Betätigung der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können Körperteile eingeklemmt werden, was zu lebensgefährlichen
bzw. tödlichen Verletzungen führen kann.
● Entfernen Sie schwere Lasten, wie Schnee oder Eis von der Heckklappe, bevor
Sie diese öffnen. Andernfalls kann die Heckklappe nach dem Öffnen plötzlich wie-
der zufallen.
● Stellen Sie beim Öffnen bzw. Schließen der Heckklappe sicher, dass der Schwenk-
bereich der Heckklappe frei ist.
● Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausrei-
chenden Sicherheitsabstand einhalten, und informieren Sie diese Personen, dass
Sie im Begriff sind, die Heckklappe zu öffnen bzw. zu schließen.
● Lassen Sie bei windiger Wetterlage beim Öffnen bzw. Schließen der Heckklappe
Vorsicht walten, da sich diese bei aufkommenden Böen abrupt bewegen kann.
● Ziehen Sie zum Schließen der Heckklappe nicht an der Dämpferstrebe und hängen
Sie sich nicht an die Heckklappen-Dämpferstrebe.
Dadurch könnten die Hände eingeklemmt werden oder die Heckklappen-Dämpfer-
strebe kann brechen und einen Unfall verursachen.
● Wenn ein Fahrradträger oder ein ähnlich schweres Objekt an der Heckklappe
befestigt ist, kann sie nach dem Öffnen plötzlich wieder zufallen, wodurch Hände,
Kopf und Nacken eingeklemmt und verletzt werden können. Wenn Sie ein Zube-
hörteil an der Heckklappe befestigen, wird die Verwendung eines Original-Toyota-
Teils empfohlen.
● Die Heckklappe kann plötzlich zuklappen,
wenn sie nicht vollständig geöffnet ist. An
Steigungen ist es schwieriger, die Heck-
klappe zu öffnen bzw. zu schließen als auf
waagerechtem Grund. Achten Sie deshalb
auf ein unerwartetes, selbständiges Öffnen
bzw. Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
offen und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Finger oder andere
Körperteile nicht eingeklemmt werden.
● Drücken Sie beim Schließen leicht außen
auf die Heckklappe. Wird die Heckklappe mit
dem Griff ganz geschlossen, besteht die
Gefahr, dass Hände oder Arme eingeklemmt
werden.

1663-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_F_OM_Europe_OM52A62M
HINWEIS
■Heckklappen-Dämpferstreben
Die Heckklappe ist mit Dämpferstreben ausgestattet, welche die Heckklappe in Stel-
lung halten.
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Missachtung dieser Maßnahmen kann die Heckklappen-Dämpferstreben
beschädigen und eine Funktionsstörung verursachen.
● Fassen Sie die Dämpferstrebe nicht an und lassen Sie keine seitlichen Kräfte auf
diese einwirken.
● Befestigen Sie keine Fremdkörper wie Auf-
kleber, Kunststofffolien oder Klebstoff an der
Stange der Dämpferstrebe.
● Berühren Sie die Dämpferstreben nicht mit
Handschuhen oder anderen faserigen
Objekten.
● Befestigen Sie keine anderen Objekte an
der Heckklappe als Toyota-Originalzubehör.

167
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Komponenten
YARIS_F_OM_Europe_OM52A62M

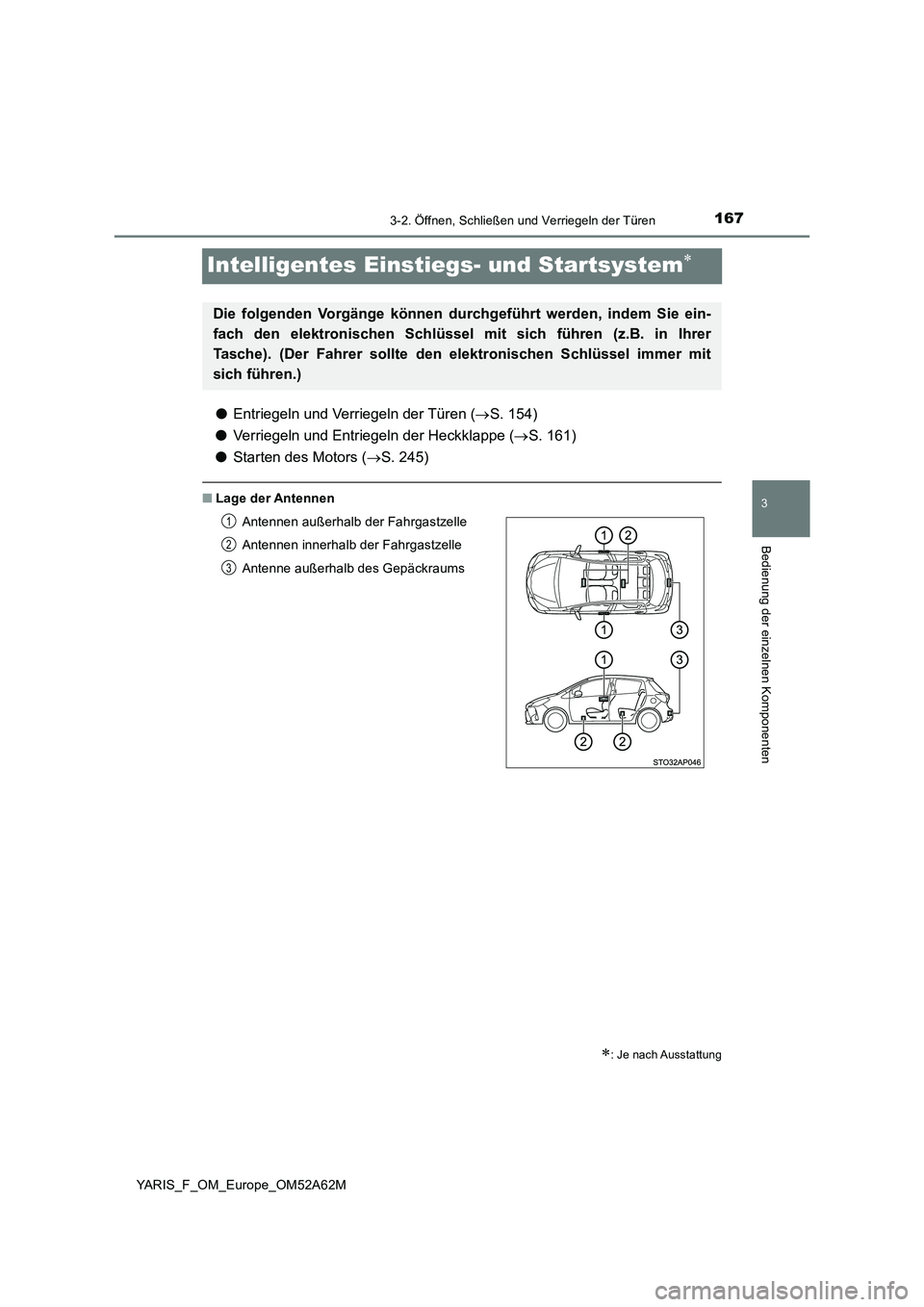

Intelligentes Einstiegs- und Startsystem
●Entriegeln und Verriegeln der Türen (S. 154)
● Verriegeln und Entriegeln der Heckklappe (S. 161)
● Starten des Motors (S. 245)
■Lage der Antennen
: Je nach Ausstattung
Die folgenden Vorgänge können durchgeführt werden, indem Sie ein-
fach den elektronischen Schlüssel mit sich führen (z.B. in Ihrer
Tasche). (Der Fahrer sollte den elektronischen Schlüssel immer mit
sich führen.)
Antennen außerhalb der Fahrgastzelle
Antennen innerhalb der Fahrgastzelle
Antenne außerhalb des Gepäckraums
1
2
3

1683-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_F_OM_Europe_OM52A62M

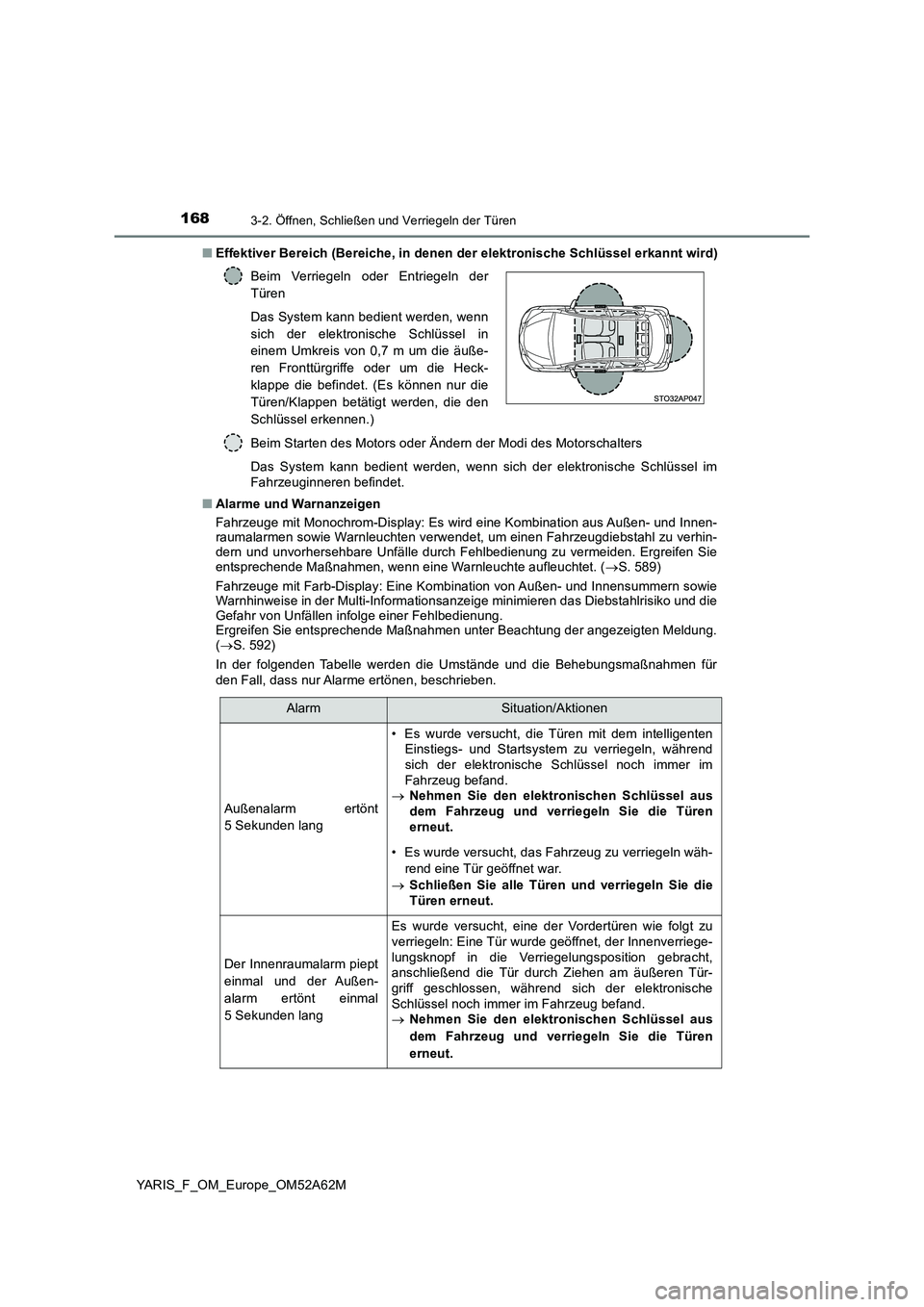

■ Effektiver Bereich (Bereiche, in denen der elektronische Schlüssel erkannt wird)
Beim Starten des Motors oder Ändern der Modi des Motorschalters
Das System kann bedient werden, wenn sich der elektronische Schlüssel im
Fahrzeuginneren befindet.
■ Alarme und Warnanzeigen
Fahrzeuge mit Monochrom-Display: Es wird eine Kombination aus Außen- und Innen- raumalarmen sowie Warnleuchten verwendet, um einen Fahrzeugdiebstahl zu verhin- dern und unvorhersehbare Unfälle durch Fehlbedienung zu vermeiden. Ergreifen Sie entsprechende Maßnahmen, wenn eine Warnleuchte aufleuchtet. ( S. 589)
Fahrzeuge mit Farb-Display: Eine Kombination von Außen- und Innensummern sowie Warnhinweise in der Multi-Informationsanzeige minimieren das Diebstahlrisiko und dieGefahr von Unfällen infolge einer Fehlbedienung.Ergreifen Sie entsprechende Maßnahmen unter Beachtung der angezeigten Meldung. ( S. 592)
In der folgenden Tabelle werden die Umstände und die Behebungsmaßnahmen für den Fall, dass nur Alarme ertönen, beschrieben.
Beim Verriegeln oder Entriegeln der
Türen
Das System kann bedient werden, wenn
sich der elektronische Schlüssel in
einem Umkreis von 0,7 m um die äuße-
ren Fronttürgriffe oder um die Heck-
klappe die befindet. (Es können nur die
Türen/Klappen betätigt werden, die den
Schlüssel erkennen.)
AlarmSituation/Aktionen
Außenalarm ertönt
5 Sekunden lang
• Es wurde versucht, die Türen mit dem intelligenten Einstiegs- und Startsystem zu verriegeln, währendsich der elektronische Schlüssel noch immer im
Fahrzeug befand.  Nehmen Sie den elektronischen Schlüssel aus dem Fahrzeug und verriegeln Sie die Türen
erneut.
• Es wurde versucht, das Fahrzeug zu verriegeln wäh-
rend eine Tür geöffnet war.
 Schließen Sie alle Türen und verriegeln Sie die
Türen erneut.
Der Innenraumalarm piept
einmal und der Außen-
alarm ertönt einmal
5 Sekunden lang
Es wurde versucht, eine der Vordertüren wie folgt zu verriegeln: Eine Tür wurde geöffnet, der Innenverriege-
lungsknopf in die Verriegelungsposition gebracht, anschließend die Tür durch Ziehen am äußeren Tür-griff geschlossen, während sich der elektronische
Schlüssel noch immer im Fahrzeug befand.  Nehmen Sie den elektronischen Schlüssel aus
dem Fahrzeug und verriegeln Sie die Türen
erneut.

1693-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_F_OM_Europe_OM52A62M

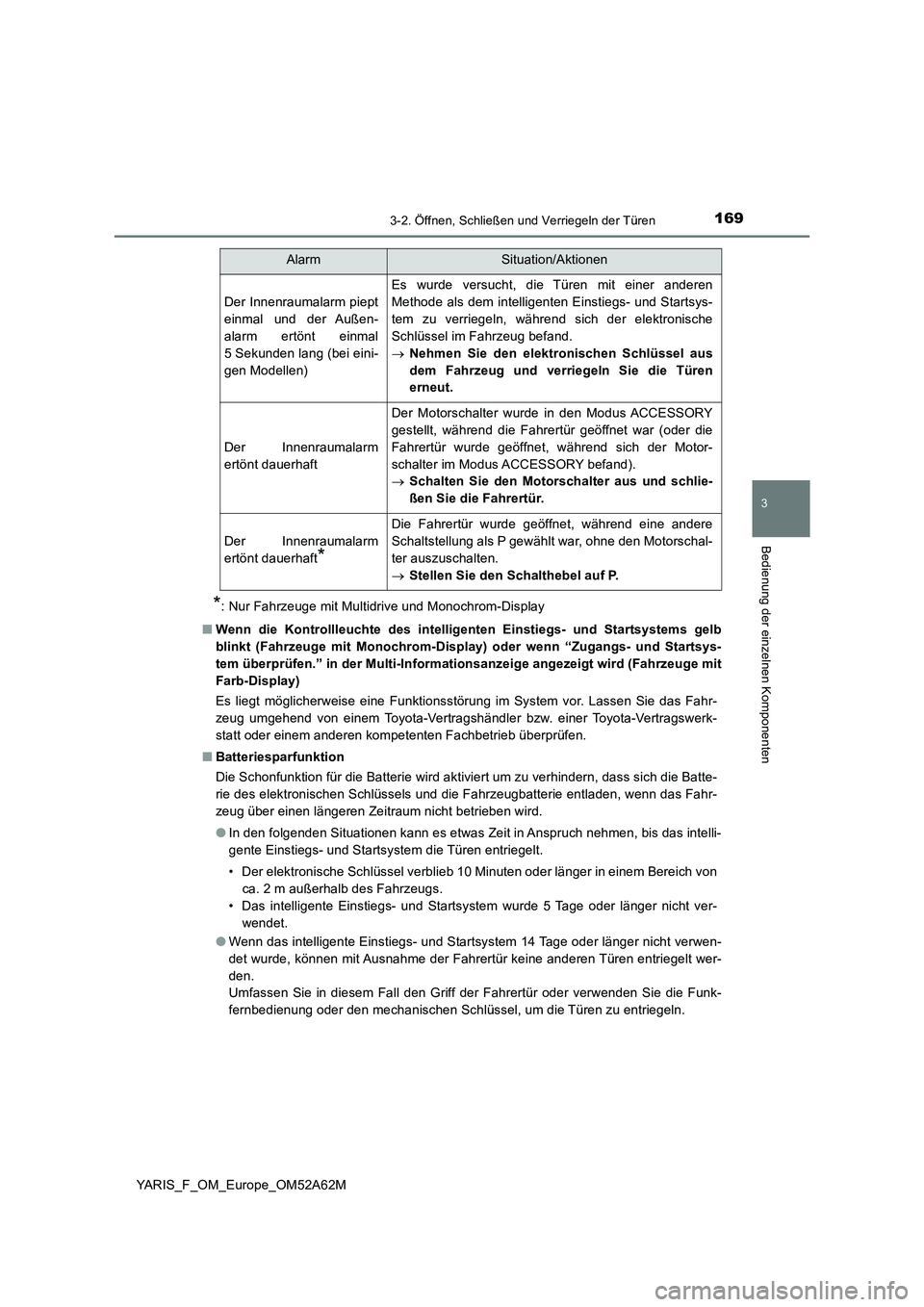

*: Nur Fahrzeuge mit Multidrive und Monochrom-Display
■Wenn die Kontrollleuchte des intelligenten Einstiegs- und Startsystems gelb
blinkt (Fahrzeuge mit Monochrom-Display) oder wenn “Zugangs- und Startsys-
tem überprüfen.” in der Multi-Informationsanzeige angezeigt wird (Fahrzeuge mit
Farb-Display)
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Batteriesparfunktion
Die Schonfunktion für die Batterie wird aktiviert um zu verhindern, dass sich die Batte-
rie des elektronischen Schlüssels und die Fahrzeugbatterie entladen, wenn das Fahr-
zeug über einen längeren Zeitraum nicht betrieben wird.
●In den folgenden Situationen kann es etwas Zeit in Anspruch nehmen, bis das intelli-
gente Einstiegs- und Startsystem die Türen entriegelt.
• Der elektronische Schlüssel verblieb 10 Minuten oder länger in einem Bereich von
ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Einstiegs- und Startsystem wurde 5 Tage oder länger nicht ver-
wendet.
●Wenn das intelligente Einstiegs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, können mit Ausnahme der Fahrertür keine anderen Türen entriegelt wer-
den.
Umfassen Sie in diesem Fall den Griff der Fahrertür oder verwenden Sie die Funk-
fernbedienung oder den mechanischen Schlüssel, um die Türen zu entriegeln.
Der Innenraumalarm piept
einmal und der Außen-
alarm ertönt einmal
5 Sekunden lang (bei eini-
gen Modellen)
Es wurde versucht, die Türen mit einer anderen
Methode als dem intelligenten Einstiegs- und Startsys-
tem zu verriegeln, während sich der elektronische
Schlüssel im Fahrzeug befand.
Nehmen Sie den elektronischen Schlüssel aus
dem Fahrzeug und verriegeln Sie die Türen
erneut.
Der Innenraumalarm
ertönt dauerhaft
Der Motorschalter wurde in den Modus ACCESSORY
gestellt, während die Fahrertür geöffnet war (oder die
Fahrertür wurde geöffnet, während sich der Motor-
schalter im Modus ACCESSORY befand).
Schalten Sie den Motorschalter aus und schlie-
ßen Sie die Fahrertür.
Der Innenraumalarm
ertönt dauerhaft
*
Die Fahrertür wurde geöffnet, während eine andere
Schaltstellung als P gewählt war, ohne den Motorschal-
ter auszuschalten.
Stellen Sie den Schalthebel auf P.
AlarmSituation/Aktionen

1703-2. Öffnen, Schließen und Verriegeln der Türen

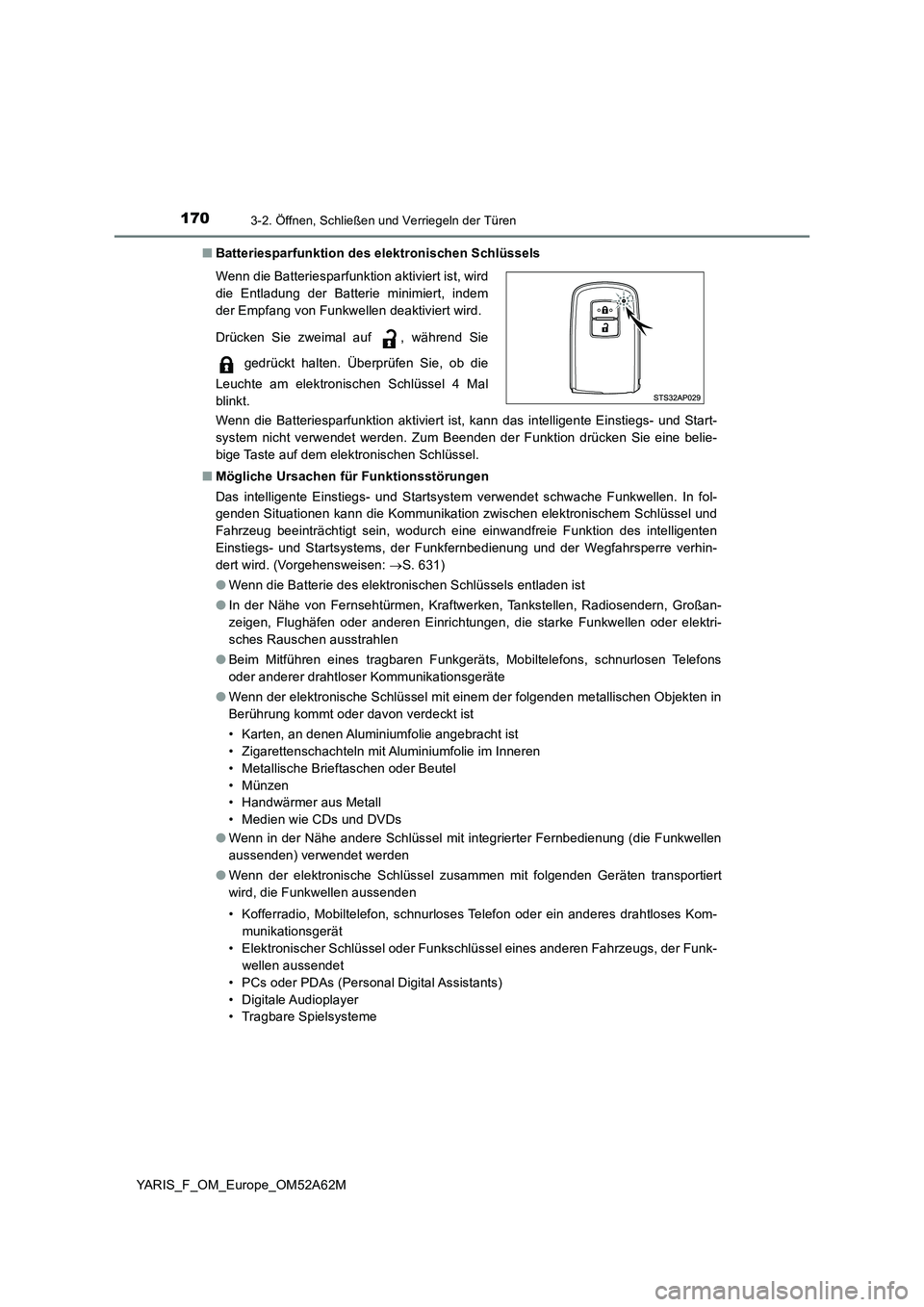

YARIS_F_OM_Europe_OM52A62M■Batteriesparfunktion des elektronischen Schlüssels
Wenn die Batteriesparfunktion aktiviert ist, kann das intelligente Einstiegs- und Start-
system nicht verwendet werden. Zum Beenden der Funktion drücken Sie eine belie-
bige Taste auf dem elektronischen Schlüssel.
■Mögliche Ursachen für Funktionsstörungen
Das intelligente Einstiegs- und Startsystem verwendet schwache Funkwellen. In fol-
genden Situationen kann die Kommunikation zwischen elektronischem Schlüssel und
Fahrzeug beeinträchtigt sein, wodurch eine einwandfreie Funktion des intelligenten
Einstiegs- und Startsystems, der Funkfernbedienung und der Wegfahrsperre verhin-
dert wird. (Vorgehensweisen: S. 631)
●Wenn die Batterie des elektronischen Schlüssels entladen ist
●In der Nähe von Fernsehtürmen, Kraftwerken, Tankstellen, Radiosendern, Großan-
zeigen, Flughäfen oder anderen Einrichtungen, die starke Funkwellen oder elektri-
sches Rauschen ausstrahlen
●Beim Mitführen eines tragbaren Funkgeräts, Mobiltelefons, schnurlosen Telefons
oder anderer drahtloser Kommunikationsgeräte
●Wenn der elektronische Schlüssel mit einem der folgenden metallischen Objekten in
Berührung kommt oder davon verdeckt ist
• Karten, an denen Aluminiumfolie angebracht ist
• Zigarettenschachteln mit Aluminiumfolie im Inneren
• Metallische Brieftaschen oder Beutel
• Münzen
• Handwärmer aus Metall
• Medien wie CDs und DVDs
●Wenn in der Nähe andere Schlüssel mit integrierter Fernbedienung (die Funkwellen
aussenden) verwendet werden
●Wenn der elektronische Schlüssel zusammen mit folgenden Geräten transportiert
wird, die Funkwellen aussenden
• Kofferradio, Mobiltelefon, schnurloses Telefon oder ein anderes drahtloses Kom-
munikationsgerät
• Elektronischer Schlüssel oder Funkschlüssel eines anderen Fahrzeugs, der Funk-
wellen aussendet
• PCs oder PDAs (Personal Digital Assistants)
• Digitale Audioplayer
• Tragbare Spielsysteme Wenn die Batteriesparfunktion aktiviert ist, wird
die Entladung der Batterie minimiert, indem
der Empfang von Funkwellen deaktiviert wird.
Drücken Sie zweimal auf , während Sie
gedrückt halten. Überprüfen Sie, ob die
Leuchte am elektronischen Schlüssel 4 Mal
blinkt.
