TOYOTA YARIS HATCHBACK 2019 Instructieboekje (in Dutch)

5517-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Ty p e p r o j e c t o r
Draai de lamphouder
linksom.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp, sluit de
stekker aan en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
1
2
3
14
YARIS_F_OM_Europe_OM52A54E.book Page 551 Friday, February 8, 2019 1:56 PM

5527-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E■

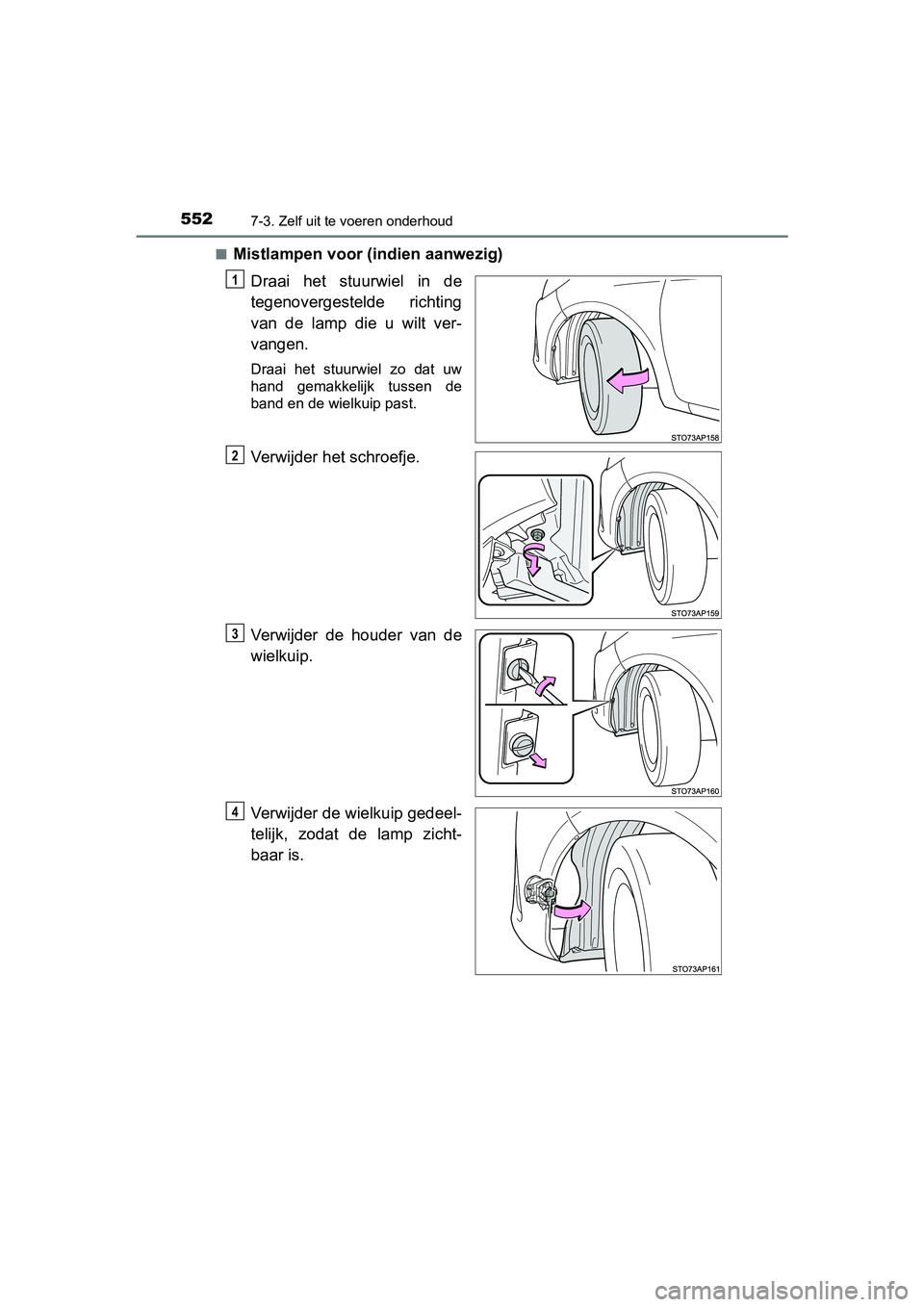

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de houder van de
wielkuip.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
1
2
3
4
YARIS_F_OM_Europe_OM52A54E.book Page 552 Friday, February 8, 2019 1:56 PM

5537-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
5
6
7
8
YARIS_F_OM_Europe_OM52A54E.book Page 553 Friday, February 8, 2019 1:56 PM

5547-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E

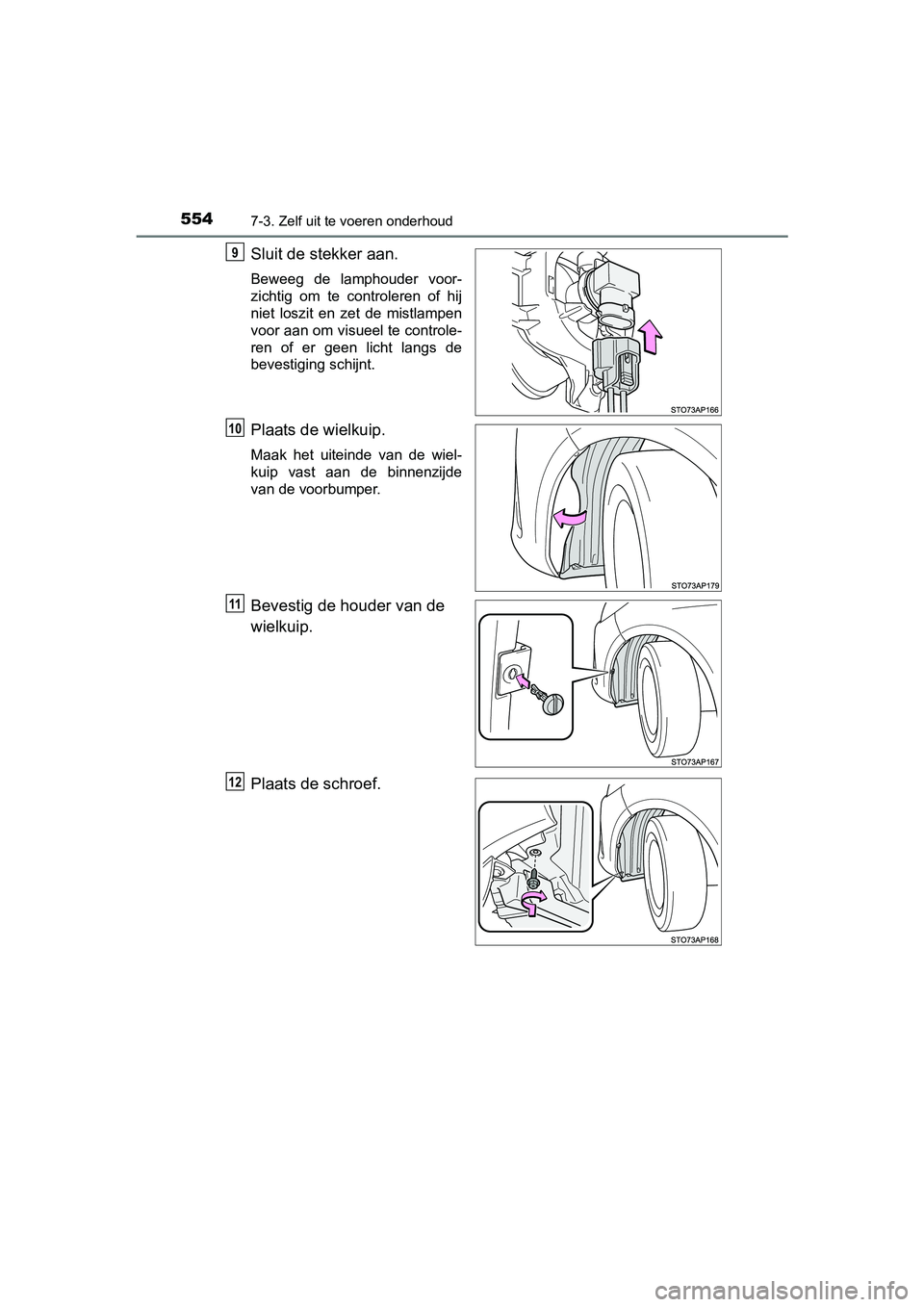

Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Bevestig de houder van de
wielkuip.
Plaats de schroef.
9
10
11
12
YARIS_F_OM_Europe_OM52A54E.book Page 554 Friday, February 8, 2019 1:56 PM

5557-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E■
Parkeerlichten voor/dagrijverlichting (type lamp)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
Type AType B
2
Type AType B
3
YARIS_F_OM_Europe_OM52A54E.book Page 555 Friday, February 8, 2019 1:56 PM

5567-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E■

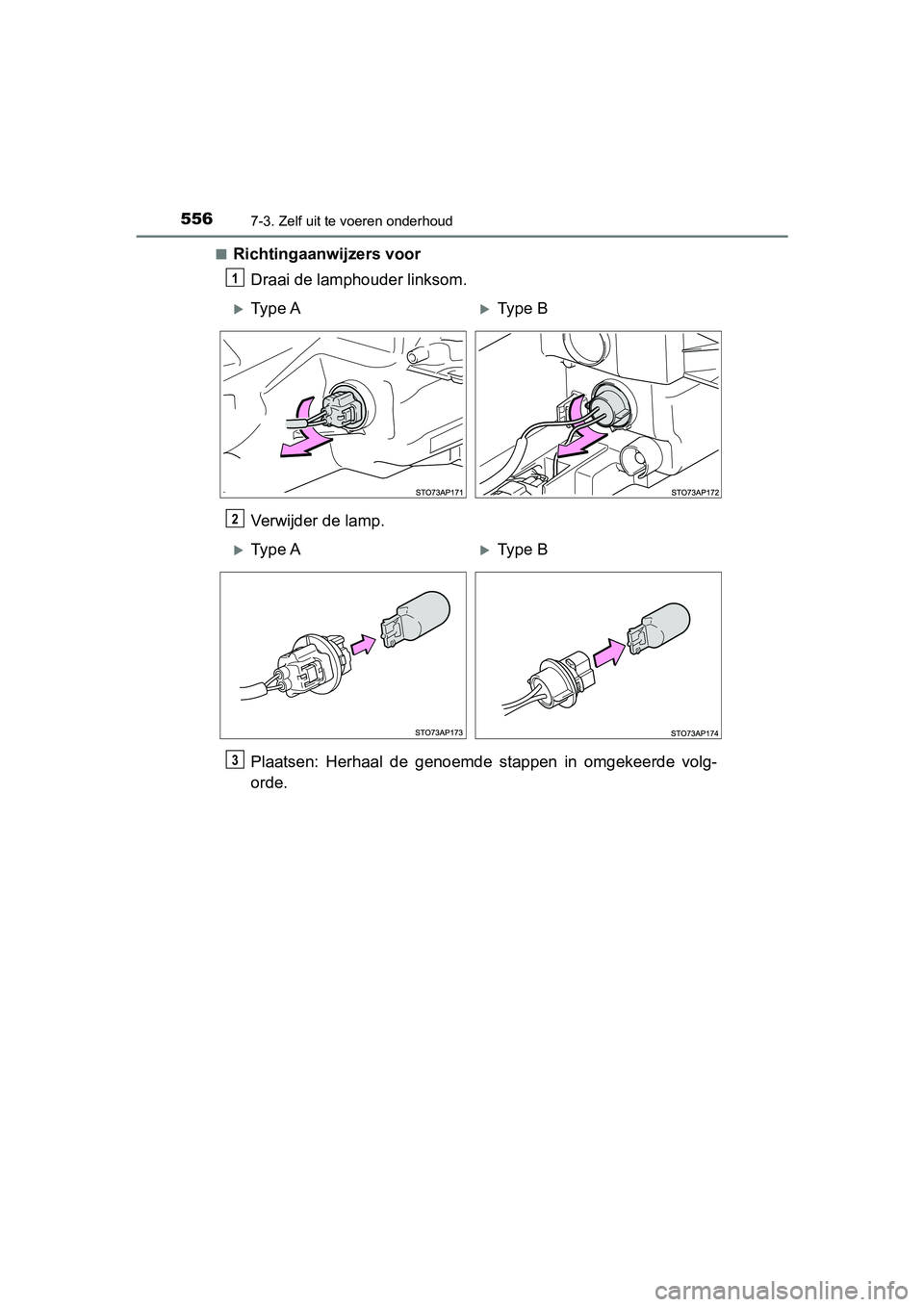

Richtingaanwijzers voor
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
Type AType B
2
Type AType B
3
YARIS_F_OM_Europe_OM52A54E.book Page 556 Friday, February 8, 2019 1:56 PM

5577-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E■
Richtingaanwijzers opzij
Druk de spiegel in.
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
1
2
3
4
YARIS_F_OM_Europe_OM52A54E.book Page 557 Friday, February 8, 2019 1:56 PM

5587-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
5
6
YARIS_F_OM_Europe_OM52A54E.book Page 558 Friday, February 8, 2019 1:56 PM

5597-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52A54E■

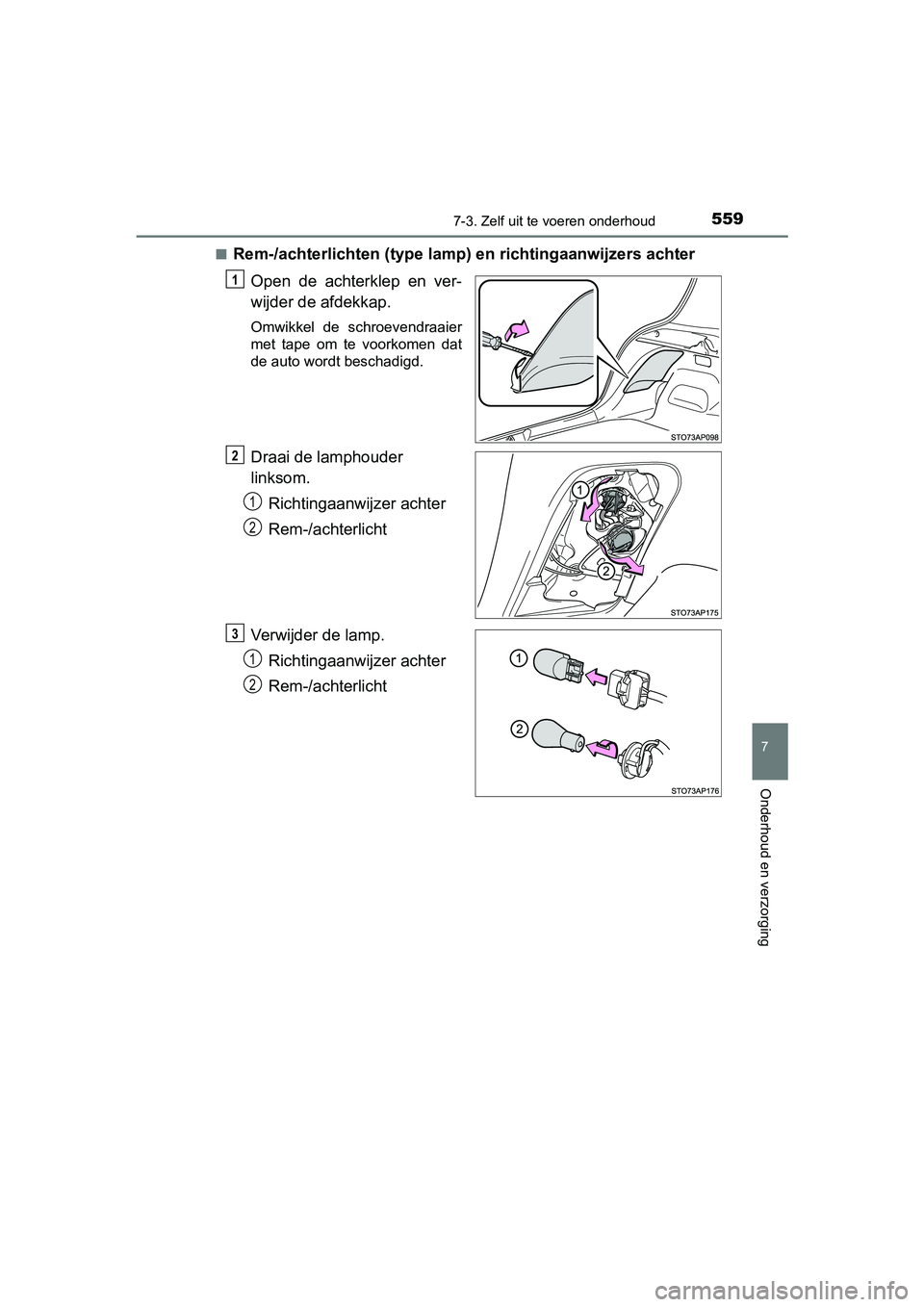

Rem-/achterlichten (type lamp) en richtingaanwijzers achter
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder
linksom.
Richtingaanwijzer achter
Rem-/achterlicht
Verwijder de lamp.
Richtingaanwijzer achter
Rem-/achterlicht
1
2
1
2
3
1
2
YARIS_F_OM_Europe_OM52A54E.book Page 559 Friday, February 8, 2019 1:56 PM

5607-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52A54E
Plaats de nieuwe lamp.
Richtingaanwijzer achter
Rem-/achterlicht
Draai de lamphouder en zet
hem vast.
Richtingaanwijzer achter
Rem-/achterlicht
Plaats de afdekkap.
Breng de klauwen van het
deksel in lijn met de
inkepingen.
Druk het deksel vast.4
1
2
5
1
2
6
1
2
