1031-3. Impianto antifurto
1
Per la sicurezza e l’incolumità
YARIS_F_OM_Europe_OM52A94L

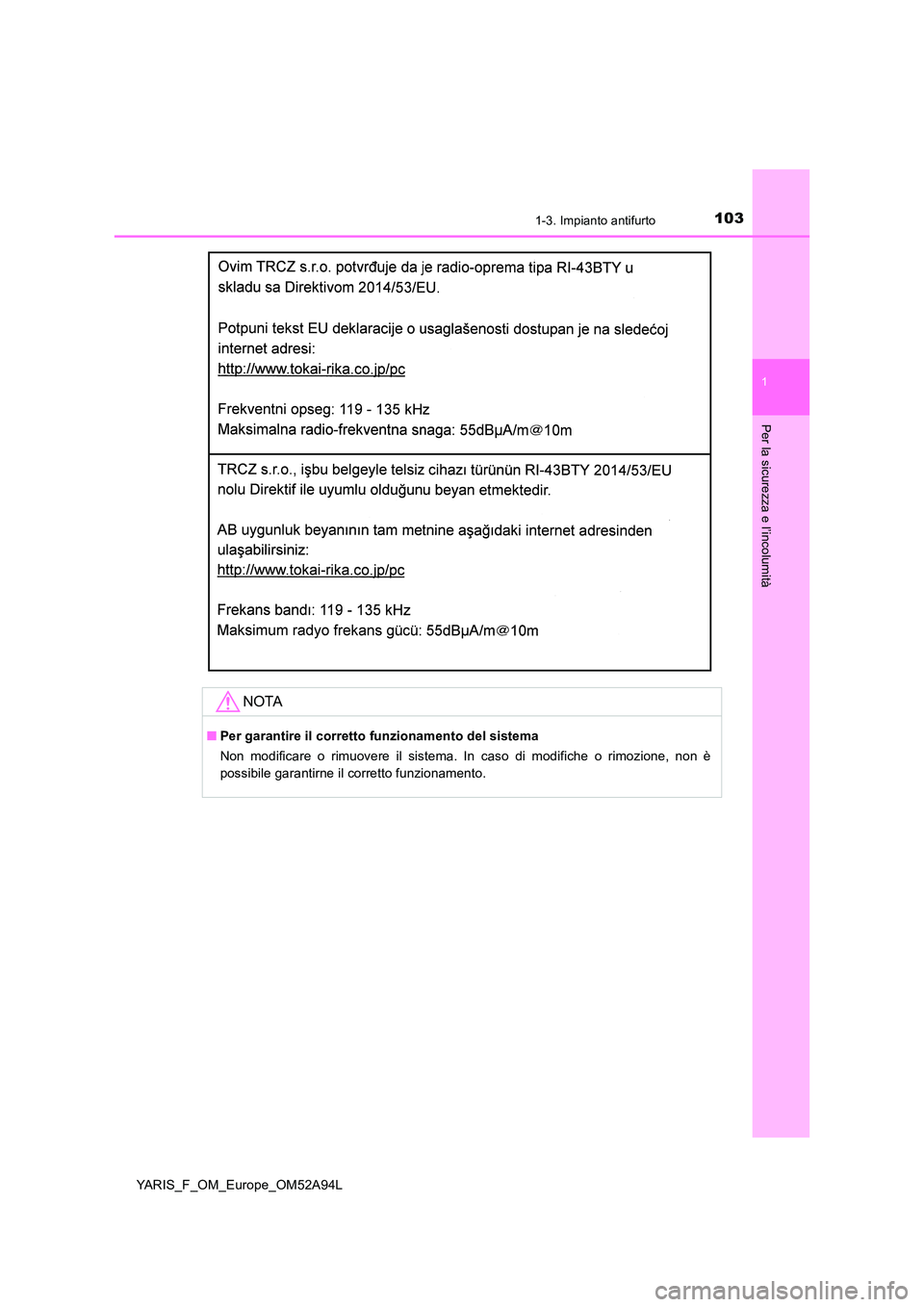

NOTA
■Per garantire il corretto funzionamento del sistema
Non modificare o rimuovere il sistema. In caso di modifiche o rimozione, non è
possibile garantirne il corretto funzionamento.

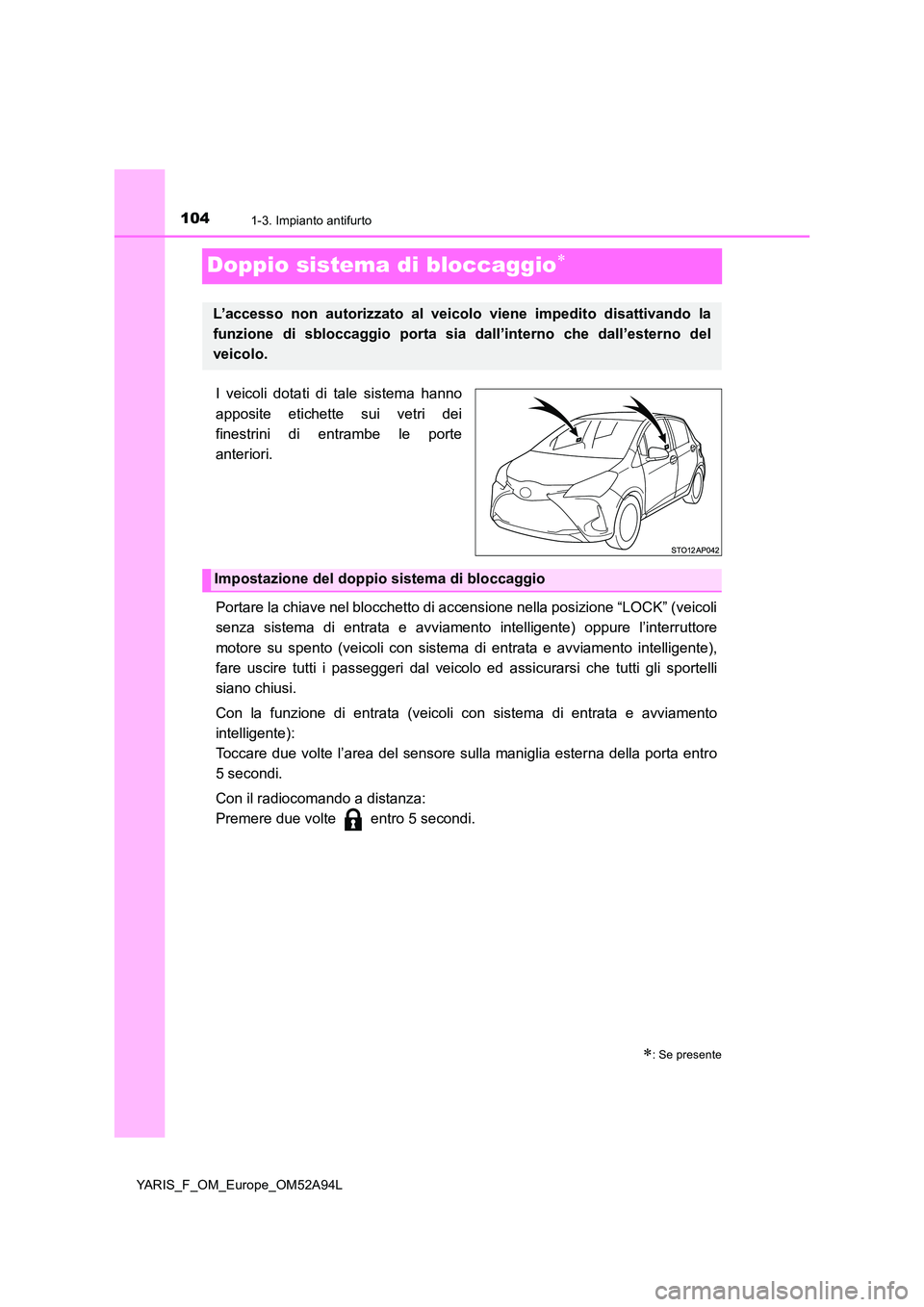

1041-3. Impianto antifurto
YARIS_F_OM_Europe_OM52A94L
Doppio sistema di bloccaggio
I veicoli dotati di tale sistema hanno
apposite etichette sui vetri dei
finestrini di entrambe le porte
anteriori.
Portare la chiave nel blocchetto di accensione nella posizione “LOCK” (veicoli
senza sistema di entrata e avviamento intelligente) oppure l’interruttore
motore su spento (veicoli con sistema di entrata e avviamento intelligente),
fare uscire tutti i passeggeri dal veicolo ed assicurarsi che tutti gli sportelli
siano chiusi.
Con la funzione di entrata (veicoli con sistema di entrata e avviamento
intelligente):
Toccare due volte l’area del sensore sulla maniglia esterna della porta entro
5 secondi.
Con il radiocomando a distanza:
Premere due volte entro 5 secondi.
: Se presente
L’accesso non autorizzato al veicolo viene impedito disattivando la
funzione di sbloccaggio porta si a dall’interno che dall’esterno del
veicolo.
Impostazione del doppio sistema di bloccaggio
1051-3. Impianto antifurto
1
Per la sicurezza e l’incolumità
YARIS_F_OM_Europe_OM52A94L

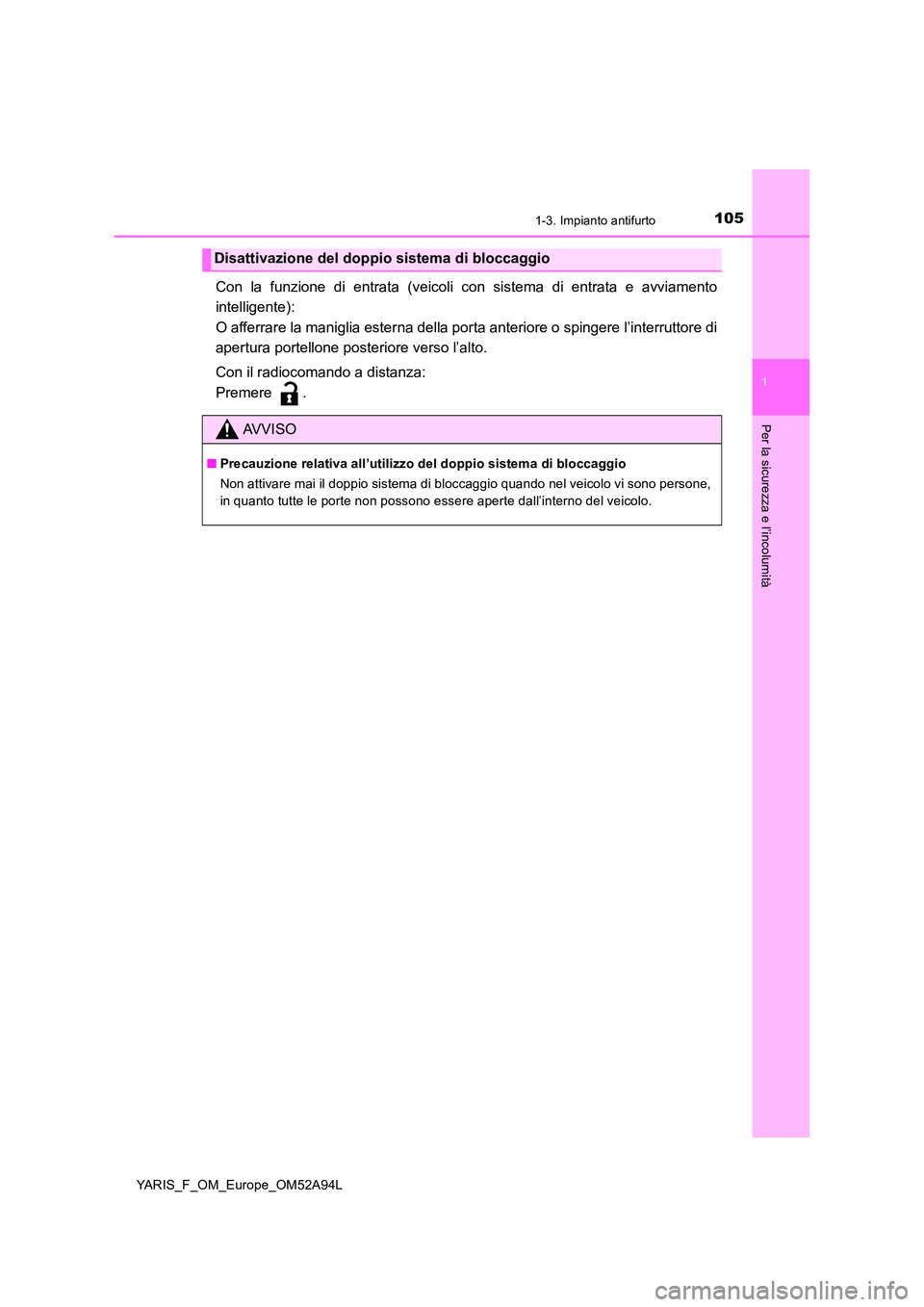

Con la funzione di entrata (veicoli con sistema di entrata e avviamento
intelligente):
O afferrare la maniglia esterna della porta anteriore o spingere l’interruttore di
apertura portellone posteriore verso l’alto.
Con il radiocomando a distanza:
Premere .
Disattivazione del doppio sistema di bloccaggio
AVVISO
■ Precauzione relativa all’utilizzo del doppio sistema di bloccaggio
Non attivare mai il doppio sistema di bloccaggio quando nel veicolo vi sono persone,
in quanto tutte le porte non possono essere aperte dall’interno del veicolo.

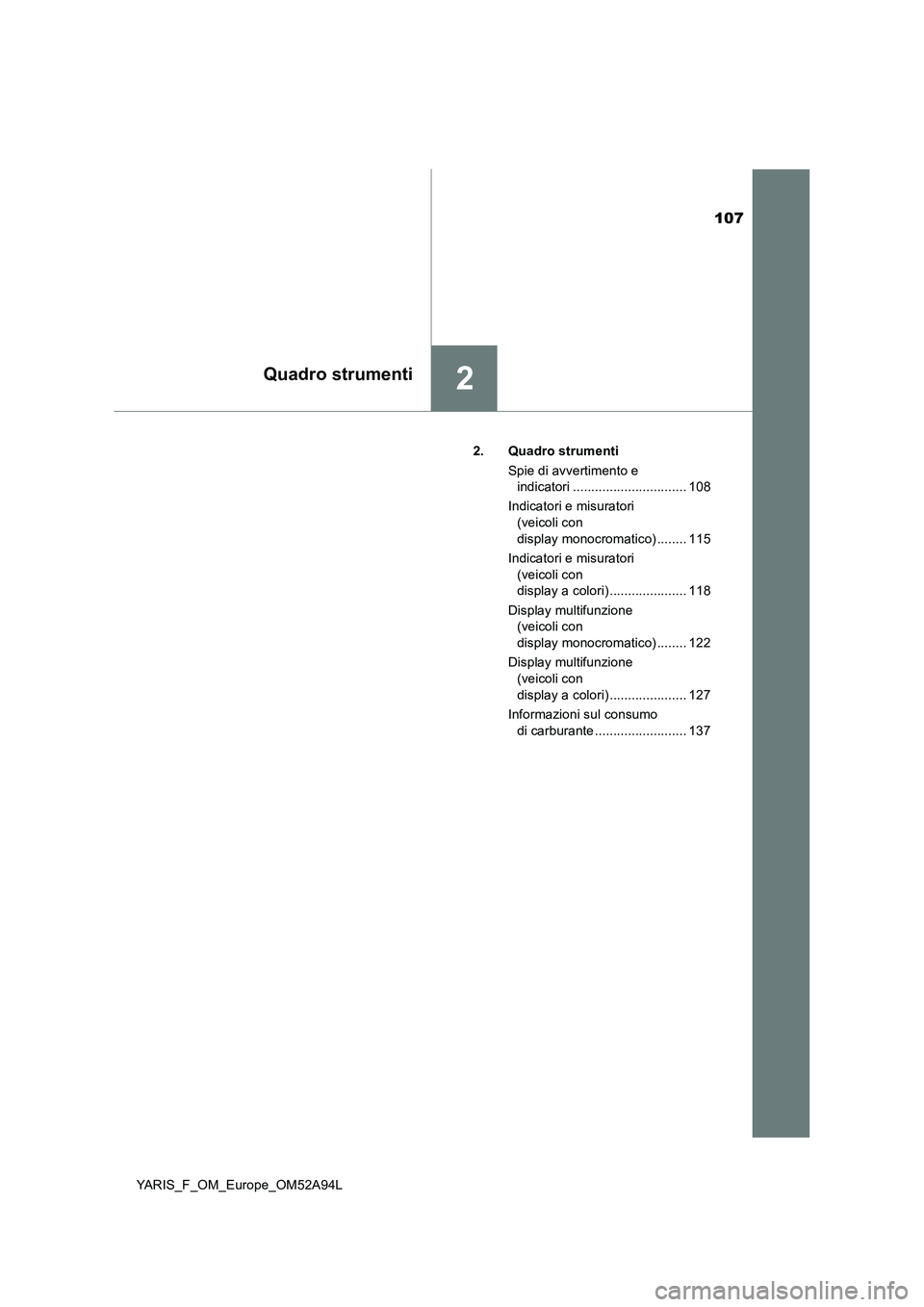

107
2Quadro strumenti
YARIS_F_OM_Europe_OM52A94L2. Quadro strumenti
Spie di avvertimento e
indicatori ............................... 108
Indicatori e misuratori
(veicoli con
display monocromatico) ........ 115
Indicatori e misuratori
(veicoli con
display a colori) ..................... 118
Display multifunzione
(veicoli con
display monocromatico) ........ 122
Display multifunzione
(veicoli con
display a colori) ..................... 127
Informazioni sul consumo
di carburante ......................... 137

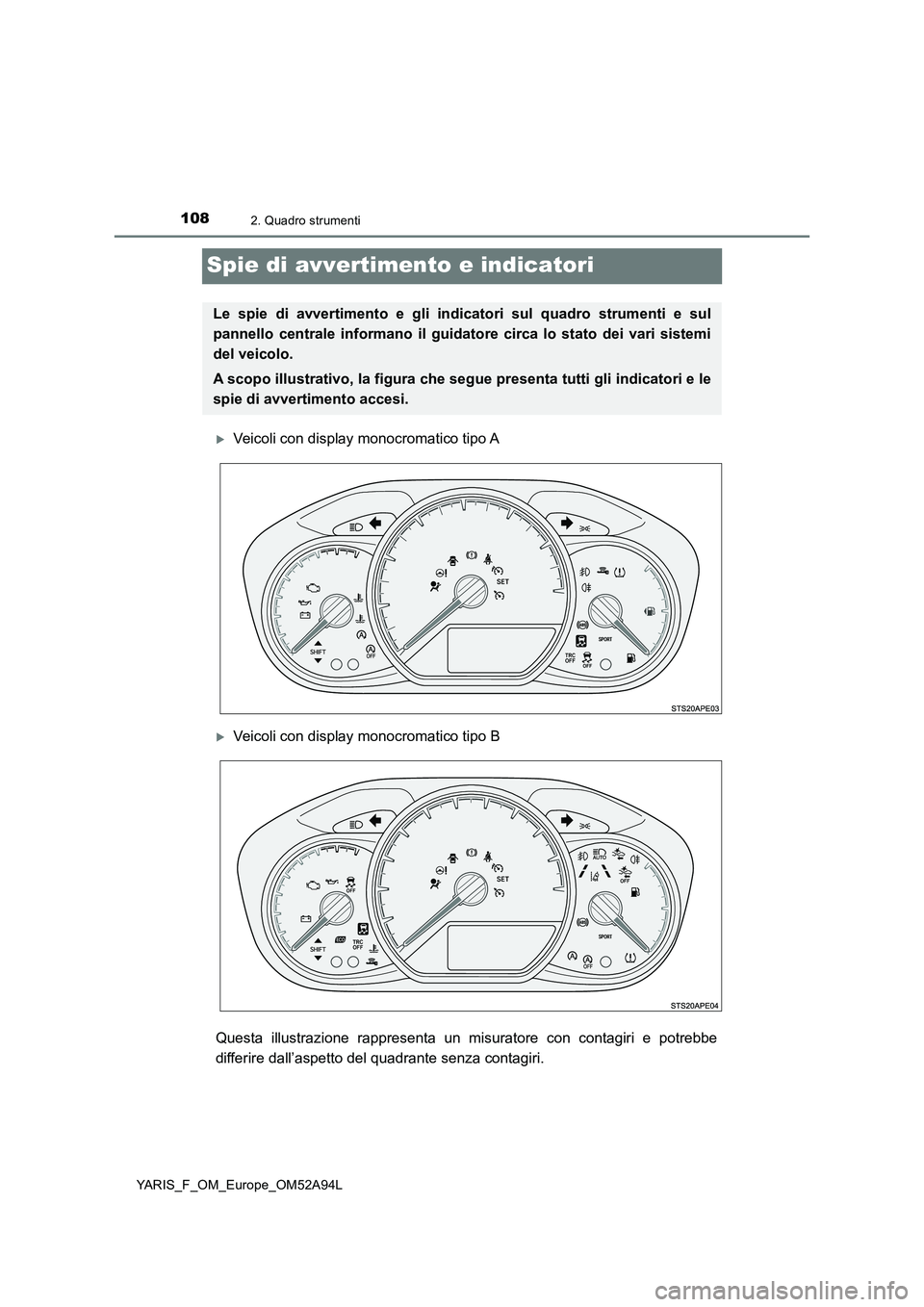

1082. Quadro strumenti
YARIS_F_OM_Europe_OM52A94L

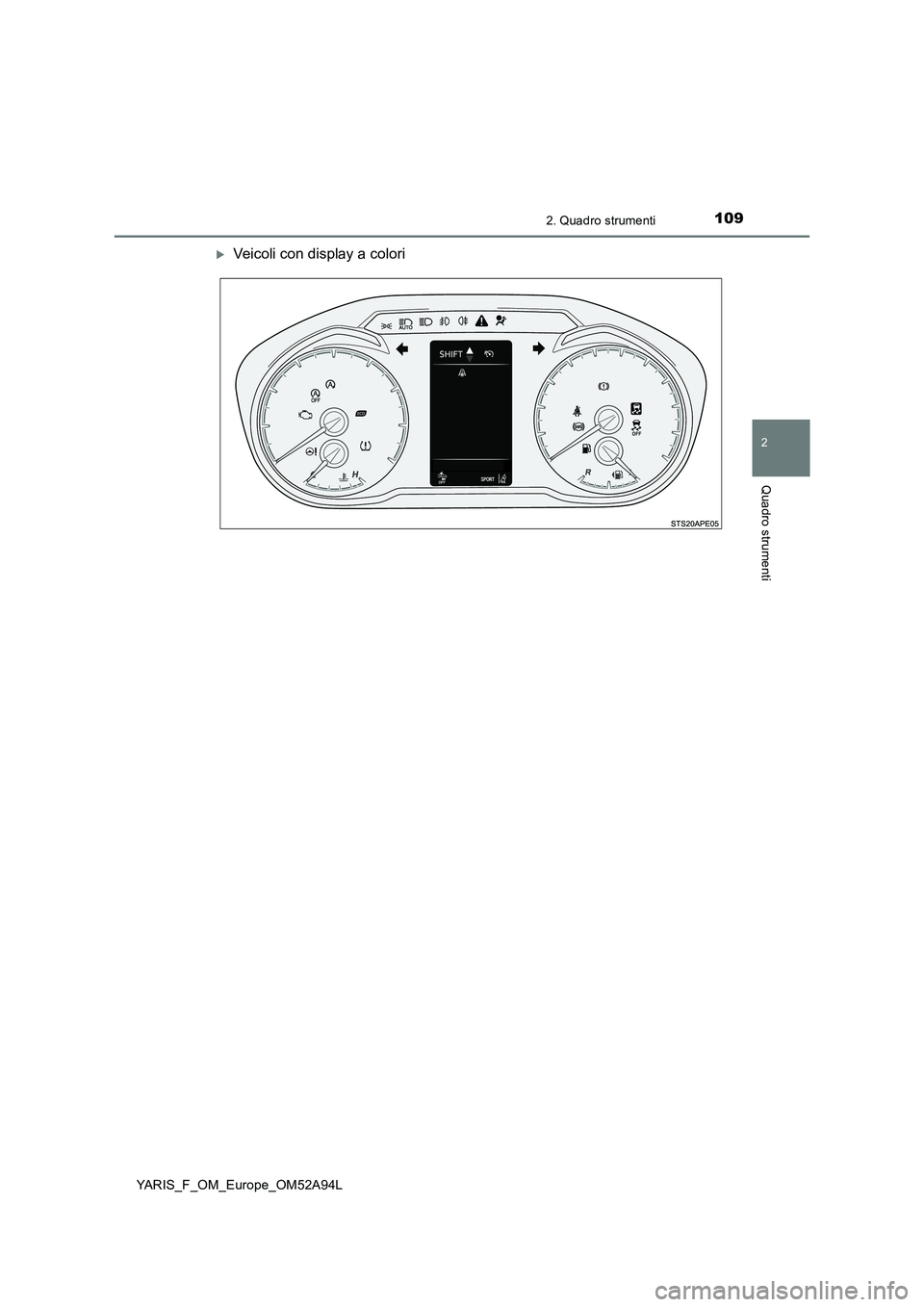

Spie di avvertimento e indicatori
Veicoli con display monocromatico tipo A
Veicoli con display monocromatico tipo B
Questa illustrazione rappresenta un misuratore con contagiri e potrebbe
differire dall’aspetto del quadrante senza contagiri.
Le spie di avvertimento e gli indicatori sul quadro strumenti e sul
pannello centrale informano il guidatore circa lo stato dei vari sistemi
del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

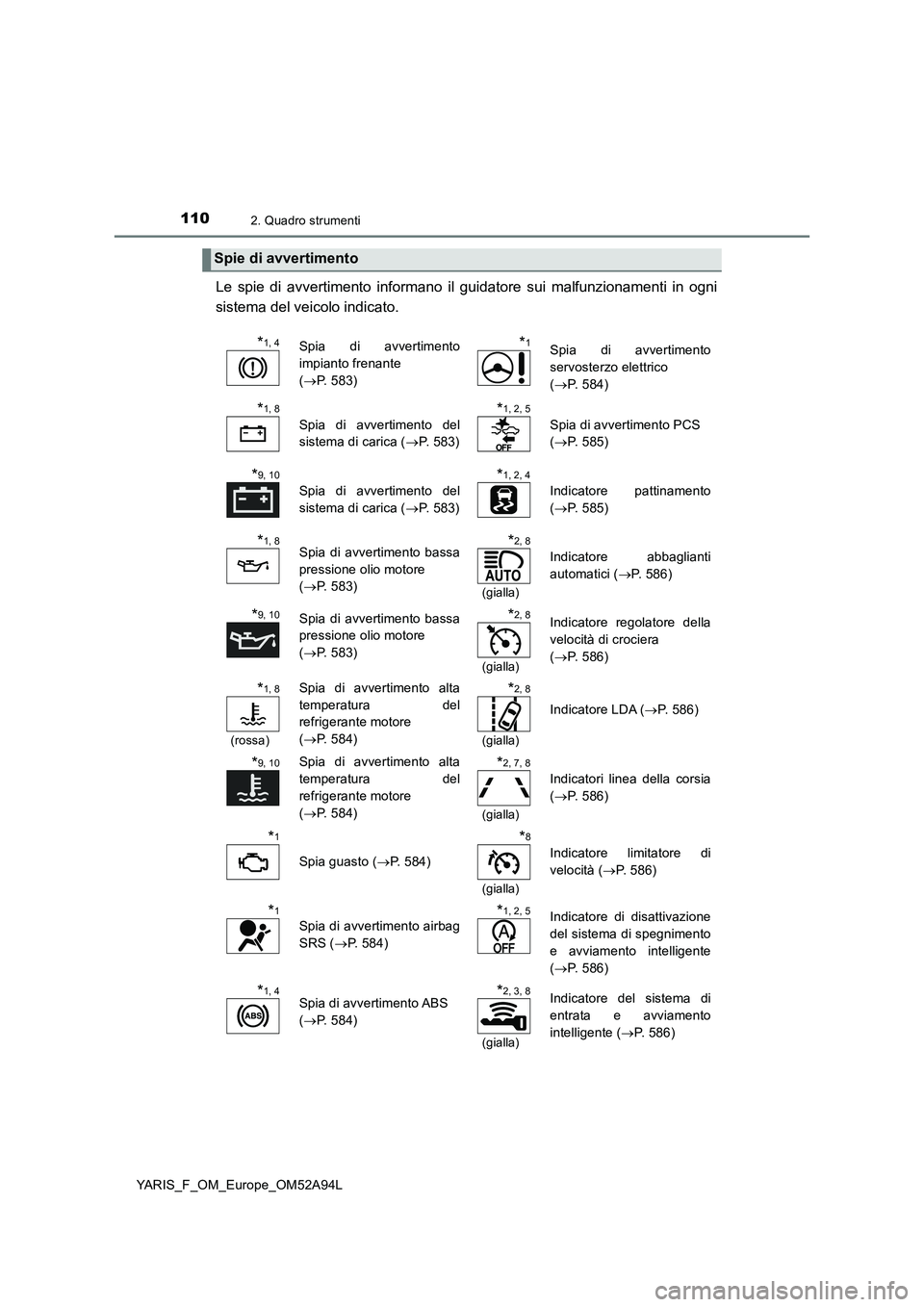

1102. Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
*1, 4Spia di avvertimento
impianto frenante
( P. 583)
*1Spia di avvertimento
servosterzo elettrico
( P. 584)
*1, 8
Spia di avvertimento del
sistema di carica ( P. 5 8 3 )
*1, 2, 5
Spia di avvertimento PCS
( P. 585)
*9, 10
Spia di avvertimento del
sistema di carica ( P. 5 8 3 )
*1, 2, 4
Indicatore pattinamento
( P. 585)
*1, 8Spia di avvertimento bassa
pressione olio motore
( P. 583)
*2, 8
(gialla)
Indicatore abbaglianti
automatici ( P. 586)
*9, 10Spia di avvertimento bassa
pressione olio motore
( P. 583)
*2, 8
(gialla)
Indicatore regolatore della
velocità di crociera
( P. 586)
*1, 8
(rossa)
Spia di avvertimento alta
temperatura del
refrigerante motore
( P. 584)
*2, 8
(gialla)
Indicatore LDA (P. 586)
*9, 10Spia di avvertimento alta
temperatura del
refrigerante motore
( P. 584)
*2, 7, 8
(gialla)
Indicatori linea della corsia
( P. 586)
*1
Spia guasto (P. 584)
*8
(gialla)
Indicatore limitatore di
velocità ( P. 586)
*1
Spia di avvertimento airbag
SRS ( P. 584)
*1, 2, 5Indicatore di disattivazione
del sistema di spegnimento
e avviamento intelligente
( P. 586)
*1, 4Spia di avvertimento ABS
( P. 584)
*2, 3, 8
(gialla)
Indicatore del sistema di
entrata e avviamento
intelligente ( P. 586)
