TOYOTA YARIS HATCHBACK 2019 Návod na použitie (in Slovakian)

5417-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52A54SK
Kontrola a výmena poistiek
Otočte spínač motora do polohy "LOCK" (vozidlá bez systému
Smart Entry & Start) alebo ho vypnite (vozidlá so systémom Smart
Entry & Start).
Otvorte kryt poistkovej skrinky.
Motorový priestor: poistková skrinka typu A a B
Poistková skrinka typu A
Zatlačte úchyt dovnútra a veko zdvihnite.
Poistková skrinka typu B
Zatlačte úchyt dovnútra a veko zdvihnite.
Ak niektorá z elektrických súčastí nefunguje, môže mať prepále-
nú poistku. Ak sa to stane, skontrolujte a vymeňte poistku, ak je
to potrebné.
1
2
1
2

5427-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52A54SK
Motorový priestor: poistková skrinka typu C (vozidlá s ľavostranným
riadením)
Potiahnite gumovú lištu na
okraji, aby ste ju odopli z kry-
tu a potom zatlačte výstupky
dovnútra a zdvihnite kryt.
Vyberte kryt pólovej svorky
a potom kryt poistkovej skrinky.
Motorový priestor: poistková skrinka typu C (vozidlá s pravostran-
ným riadením)
Potiahnite gumovú lištu na
okraji, aby ste ju odopli z kry-
tu a potom zatlačte výstupky
dovnútra a zdvihnite kryt.
Vyberte kryt pólovej svorky
a potom kryt poistkovej skrinky.
1
2
1
2

5437-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52A54SK
Prístrojový panel (vozidlá s ľavostranným riadením)
Odstráňte veko.
Prístrojový panel (vozidlá s pravostranným riadením)
Odstráňte kryt.
Nevyťahujte kryt nadmernou si-
lou, pretože je pripevnený k os-
vetleniu priestoru pre nohy.
Odstráňte veko.
Vyberte poistku vyťahovákom.
Vyťahovákom je možné vyberať iba
poistky typu A.
1
2
3

5447-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52A54SK
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Od typu A do F:
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej hodnoty.
Prúdovú hodnotu nájdete na veku poistkovej skrinky.
Ty p G :
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D

5457-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52A54SK
■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. (S.547)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo ktorým-
koľvek spoľahlivým servisom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili, a tým chránia pred poškodením
celý zväzok káblov.
■Keď vymieňate žiarovky
Toyota odporúča, aby ste používali originálne výrobky Toyota určené pre toto
vozidlo. Pretože určité žiarovky sú pripojené k obvodom navrhnutým pre
predchádzanie preťaženiu, neoriginálne diely alebo diely, ktoré nie sú navrh-
nuté pre toto vozidlo, môžu byť nepoužiteľné.
Ty p ETy p F
Ty p G

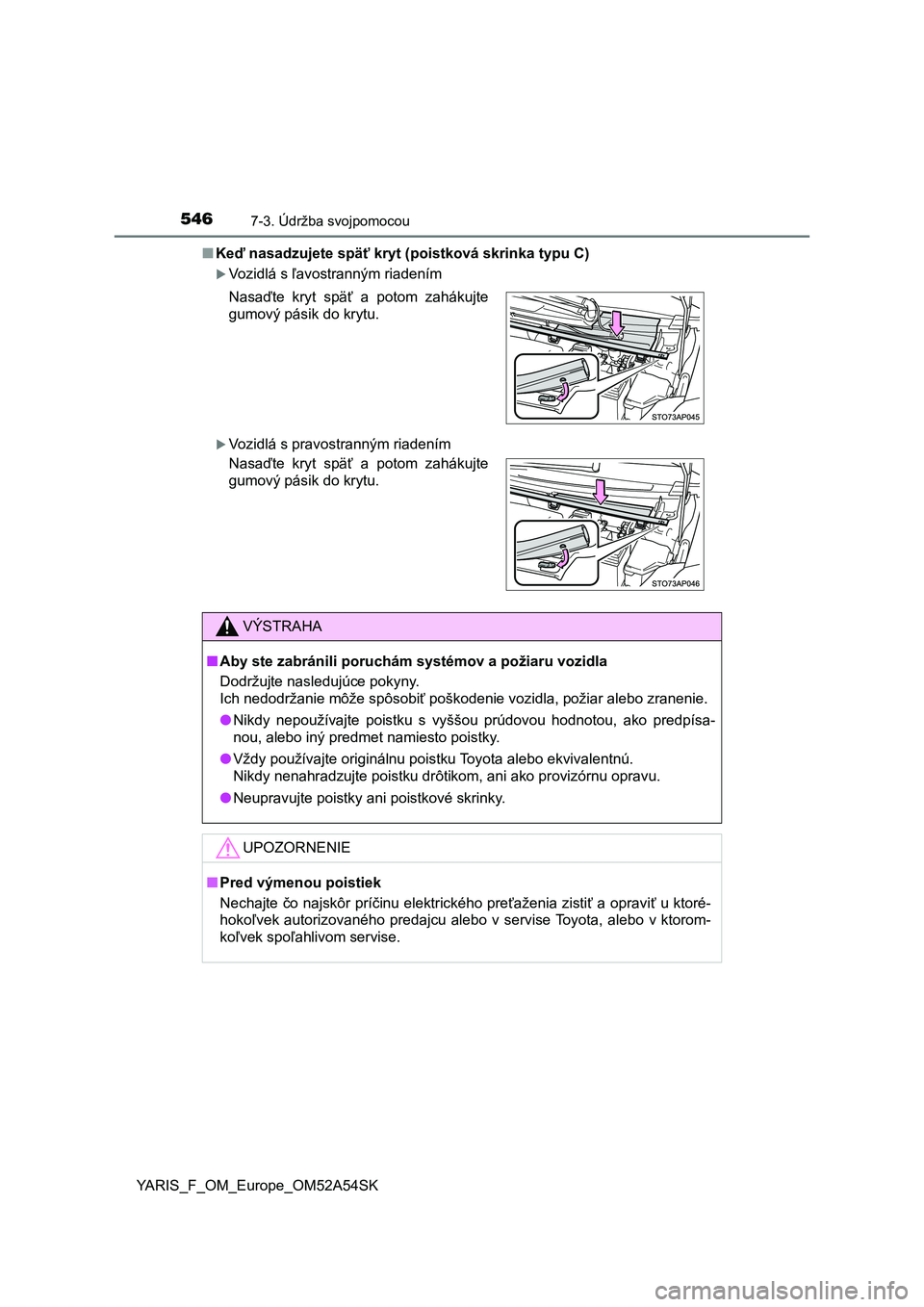

5467-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52A54SK■Keď nasadzujete späť kryt (poistková skrinka typu C)
Vozidlá s ľavostranným riadením
Vozidlá s pravostranným riadením Nasaďte kryt späť a potom zahákujte
gumový pásik do krytu.
Nasaďte kryt späť a potom zahákujte
gumový pásik do krytu.
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
<002c0046004b000300510048004700520047005500e500440051004c004800030050007b00e50048000300560053007b005600520045004c012200030053005200e3004e0052004700480051004c0048000300590052005d004c0047004f0044000f000300
53005200e5004c0044005500030044004f0048004500520003[zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktoré-
hokoľvek autorizovaného predajcu alebo v servise Toyota, alebo v ktorom-
koľvek spoľahlivom servise.

5477-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52A54SK
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S.663)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca alebo servis Toyota, alebo ktorý-
koľvek spoľahlivý servis.
Pre informácie o výmene ďalších žiaroviek, kontaktujte ktorého-
koľvek autorizovaného predajcu alebo servis Toyota, alebo kto-
rýkoľvek spoľahlivý servis.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Predné obrysové svetlá/
svetlá pre denné svietenie
(typ so žiarovkou)
Predné smerové svetláSvetlomety
Predné hmlové svetlá
(ak sú vo výbave)
Bočné smerové svetlá1
2
3
4
5

5487-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52A54SK■
Vzadu
Osvetlenie evidenčného
čísla
Cúvacie svetloBrzdové/koncové svetlá
(typ so žiarovkou)
Zadné smerové svetlá1
2
3
4

5497-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52A54SK■
Halogénové svetlomety
Reflektorový typ
Odpojte konektor.
Odstráňte gumový kryt.
Uvoľnite prídržnú pružinu žia-
rovky.
Stlačte prídržnú pružinu žia-
rovky a vyhákujte ju.
Zdvihnite prídržnú pružinu
žiarovky.
Vyberte žiarovku.
Aby ste nasadili novú žiarovku,
natočte výstupky na žiarovke na
výrezy montážneho otvoru.
Výmena žiaroviek
1
2
3
1
2
4

5507-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52A54SK
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Nasaďte prídržnú pružinu žia-
rovky.
Sklopte prídržnú pružinu
žiarovky.
Stlačte prídržnú pružinu žia-
rovky a potom ju vyhákujte.
Nasaďte gumový kryt.
Uistite sa, že je gumový kryt
bezpečne upevnený.
Nasaďte pevne vonkajší
obvod gumového krytu.
Nasaďte gumový kryt oko-
lo žiarovky, až bude vidieť
zástrčka žiarovky.
Nasaďte konektor.
5
6
1
2
7
1
2
8
