coolant TOYOTA YARIS HATCHBACK 2020 Manual de utilização (in Portuguese)

316
YARIS(HB) Owner's Manual_Europe_MK0001_en
6-3. Manutenção que pode ser feita por si
6-3.Manutenção que pode ser feita por si
Precauções com a
manutenção que pode
ser feita por si
Se fizer a manutenção do seu
próprio veículo, certifique-se que
segue os procedimentos indica-
dos indicado nestas secções.
Manutenção
ItensPeças e ferramentas
Estado da
bateria
(P.325)
• Água morna
• Bicabornato de sódio
• Massa lubrificante
• Chave de fendas con-
vencional (para para-
fusos dos terminais)
Nível do
líquido de
refrigeração
do motor
(P.324)
• “Toyota Super Long
Life Coolant” ou equi-
valente de alta quali-
dade tipo glicol-etileno
com uma base de
refrigerante sem silí-
cio, amina, nitrato e
borato juntamente
com uma tecnologia
de ácido orgânico
híbrido de longa dura-
ção. O “Toyota Super
Long Life Coolant” é
previamente mistu-
rado com 50% de
líquido de refrigera-
ção e 50% de água
desionizada.
• Funil (utilizado apenas
para acrescentar
líquido de refrigeração)
Nível do óleo
do motor
(P.321)
• “Toyota Genuine Motor
Oil” ou equivalente
• Pano ou toalha de
papel
• Funil (utilizado ape-
nas para acrescentar
óleo do motor)
Fusíveis
(P.348)• Fusíveis da mesma
amperagem, con-
forme originais
Lâmpadas
(P.351)
• Lâmpadas com o
mesmo número e
potência das originaisl
• Chave de fendas
• Chave inglesa
Radiador,
condensa-
dor (P.324)
Pressão dos
pneus
(P.340)• Indicador da pressão
dos pneus
• Fonte de ar comprimido
Líquido lava
vidros
(P.329)
• Água ou líquido lava
vidros com anticonge-
lante (para utilização
no inverno)
• Funil (utilizado ape-
nas para acrescentar
água ou líquido lava
vidros)
AV I S O
O compartimento do motor contém
vários mecanismos e fluidos que
podem mover-se subitamente, ficar
quentes ou eletricamente energiza-
dos. Para evitar morte ou ferimentos
graves, cumpra com as seguintes
precauções.
Quando trabalhar no comparti-
mento do motor
Mantenha as mãos, roupas e ferra-
mentas afastadas da ventoinha em
movimento e da correia de acessórios.
Logo após a condução, tenha cui-
dado para não tocar no motor,
radiador, coletor de escape, etc.,
uma vez que estes podem estar
quentes. O óleo e outros fluidos
também podem estar quentes.
Não deixe nada que possa arder
facilmente, tal como papel e panos,
dentro do compartimento do motor.
ItensPeças e ferramentas

324
YARIS(HB) Owner's Manual_Europe_MK0001_en
6-3. Manutenção que pode ser feita por si
O nível do líquido de refrigeração é
satisfatório quando estiver entre as
linhas “F” e ”L” do reservatório com
o motor frio.
Tampão do reservatório
Linha “F”
Linha “L”
Se o nível estiver na, ou abaixo da
linha “L”, acrescente líquido de refrige-
ração até à linha “F”. (P.405)
Escolha do líquido de refrigeração
do motor
Use apenas líquido de refrigeração
“Toyota Super Long Life Coolant” ou
equivalente de alta qualidade tipo glicol-
etileno com uma base de refrigerante sem
silício, amina, nitrato e borato juntamente
com ácido híbrido, orgânico e tecnológico
de longa duração.
O líquido de refrigeração “Toyota Super
Long LifeCoolant” é constituído por 50%
de líquido de refrigeração e 50% de água
desionizada. (Temperatura mímima: -
35°C)
Para mais detalhes acerca do líquido de
refrigeração, contacte um concessionário
Toyota autorizado, reparador Toyota auto-
rizado ou qualquer reparador da sua con-
fiança.
Se o nível do líquido de refrigeração
descer pouco tempo depois do reabas-
tecimento
Verifique visualmente o radiador, tubos, tampas dos reservatórios de líquido de
refrigeração do motor, torneira de dre-
nagem e bomba de água.
Se não conseguir encontrar uma fuga,
contacte um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou qualquer reparador da sua con-
fiança, para testar o tampão e verificar
se há fugas no sistema de refrigeração.
Verifique o radiador e o condensa-
dor e limpe quaisquer impurezas. Se
um dos componentes acima indica-
dos estiver extremamente sujo ou se
não tiver a certeza do seu estado,
leve o seu veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança.
Verificar o líquido de refrige-
ração
AV I S O
Quando o motor estiver quente
Não remova o tampão do reservatório
do líquido de refrigeração do motor.
Se remover o tampão, o sistema de
refrigeração pode estar sob pressão e
pulverizar líquido de refrigeração
quente provocando ferimentos graves,
tais como queimaduras.
ATENÇÃO
Quando acrescentar líquido de
refrigeração
O líquido de refrigeração não é água
simples nem apenas anticongelante.
Deve utilizar a mistura correta de água
e anticongelante para uma lubrificação,
proteção contra a corrosão e arrefeci-
mento adequados. Leia com atenção a
etiqueta do anticongelante ou do líquido
de refrigeração.
Se derramar líquido de refrigeração
Certifique-se que o retira, lavando com
água, para evitar danos nos componen-
tes ou na pintura.
Verificar o radiador e
condensador

378
YARIS(HB) Owner's Manual_Europe_MK0001_en
7-2. No caso de uma emergência
(se equipado)
RSA (Reconhecimento de Sinais de
Trânsito) (se equipado)
Controlo dinâmico da velocidade de
cruzeiro com radar (se equipado)
Se a indicação “Pre-Collision Sys-
tem Unavailable See Owner’s
Manual”, “Pre-Collision System
Out of Temperature Range Unavai-
lable See Owner’s Manual” ou “Pre-
Collision System Radar In Self Cali-
bration Unavailable See Owner’s
Manual” for exibida
Os sistemas que se seguem podem ser
suspensos até que o problema indicado na
mensagem seja resolvido. (
P.191, 368)
PCS (Sistema de Pré-Colisão)
LTA (Sistema de assistência ao
rastreamento na faixa)
Controlo dinâmico da velocidade de
cruzeiro com radar
Se a indicação “Oil Maintenance
Required Soon” is displayed
Indica que deve agendar a mudança de
óleo.
Verifique o óleo do motor e substitua-o
caso seja necessário.
Depois de mudar o óleo do motor, certifique-
se que redefine a mensagem. (P. 3 2 3)
Se a indicação “Oil Maintenance
Required Visit Your Dealer” for exi-
bida
Indica que é necessário mudar o óleo
do motor.
Leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este troque o
óleo e o filtro. Depois disso, certifique-se
que a mensagem é redefinida. (
P. 3 2 3)
Se a indicação “Radar Cruise Con-
trolo Unavailable See Owner’s
Manual” for exibida (se equipado)
O controlo dinâmico da velocidade de
cruzeiro com radar é temporaraimente
suspenso ou até que o problema indi-
cado na mensagem seja resolvido.
(causas e solução: P.191)
Se a indicação “Radar Cruise Con-
trol Unavailable” for exibida
(se equipado)
O controlo dinâmico da velocidade de
cruzeiro com radar está temporaria-
mente indisponível. Utilize este sistema
quando este voltar a estar disponível.
Se for exibida uma mensagem a
indicar que se deve dirigir a um
concessionário Toyota autorizado
O sistema ou parte do sistema indicado
no mostrador de informações múltiplas
pode estar avariado. Leve imediata-
mente o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
Se for exibida uma mensagem a
indicar que deve consultar o
Manual do Proprietário
Se a indicação “Engine Coolant Temp
High” for exibida, siga as instruções.
(P.405)
Se a indicação “Transmission Oil
Temp. High” for exibida, siga as ins-
truções. (P.164)
Se a indicação “Exhaust Filter Full” for
exibida, siga as instruções. (P.268)
Se uma das mensagens que se
seguem for exibida no mostrador de
informações múltiplas, pode indicar
que existe uma avaria. Leve imediata-
mente o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma inspeção.
• “Smart Entry & Start System Malfunction”
Se uma das mensagens que se
seguem for exibida no mostrador de
informações múltiplas, pode indicar
que existe uma avaria. Pare imediata-
mente o veículo e contacte um con-
cessionário Toyota autorizado,
reparador Toyota autorizado ou qual-
quer reparador da sua confiança.
• “Braking Power Low”
• “12-Volt Battery Charging System
Malfunction”
• “Oil Pressure Low”

405
7
YARIS(HB) Owner's Manual_Europe_MK0001_en
7-2. No caso de uma emergência
Quando surge uma avaria
1Pare o veículo num local seguro
e desligue o ar condicionado.
De seguida, desligue o motor.
2Se vir vapor: Levante o capot
com cuidado quando o vapor
diminuir.
Se não vir vapor: Levante o
capot com cuidado.
3Depois do motor ter arrefecido o
suficiente, inspecione os tubos
e o favo do radiador à procura
de alguma fuga.
AV I S O
Quando substituir a bateria
Quando o bujião e o indicador esti-
ver perto do grampo, o fluido da
bateria (ácido sulfúrico) pode vazar.
Para obter mais informações relati-
vamente à substituição da bateria,
contacte um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou qualquer reparador da sua
confiança.
ATENÇÃO
Quando manusear os cabos da
bateria auxiliar
Quando ligar os cabos da bateria auxi-
liar, certifique-se que estes não ficam
presos nas ventoinhas de refrigeração
nem na correia de acessórios.
Se o veículo sobreaquecer
As situações que se seguem
podem indicar que o veículo
está a sobreaquecer:
O ponteiro do indicador da
temperatura do líquido de refri-
geração (P.86, 90) entra na
zona vermelha, ou sente uma
perda de potência do motor.
(Por exemplo, a velocidade do
veículo não aumenta.)
A mensagem “Engine Coolant
Temp High Stop in a Safe
Place See Owner’s Manual” é
exibida no mostrador de infor-
mações múltiplas.
Sai vapor por debaixo do
capot.
Procedimentos corretivos

415
8
YARIS(HB) Owner's Manual_Europe_MK0001_en
8-1. Especificações

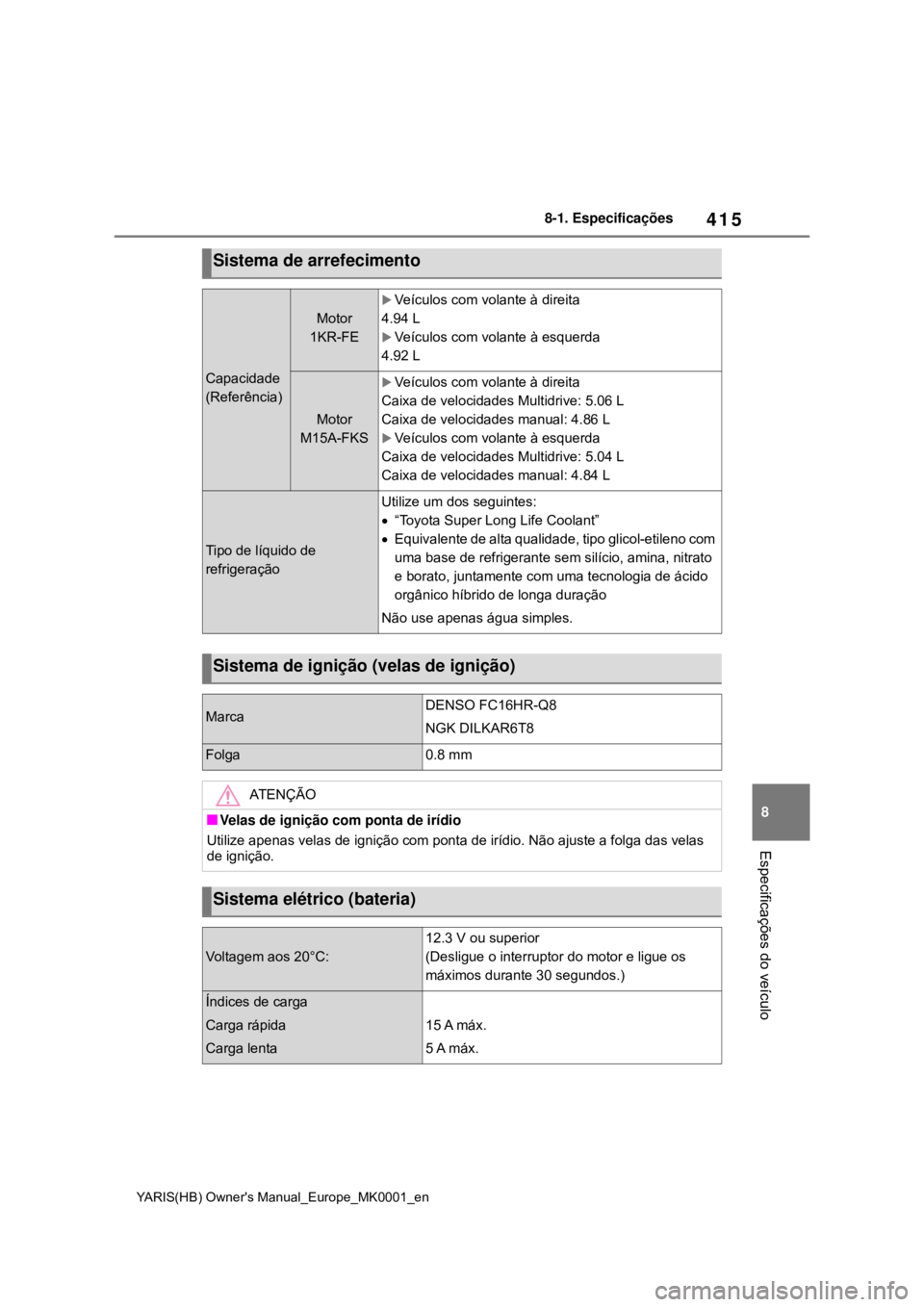

Especificações do veículo
Sistema de arrefecimento
Capacidade
(Referência)
Motor
1KR-FE
Veículos com volante à direita
4.94 L
Veículos com volante à esquerda
4.92 L
Motor
M15A-FKS
Veículos com volante à direita
Caixa de velocidades Multidrive: 5.06 L
Caixa de velocidades manual: 4.86 L
Veículos com volante à esquerda
Caixa de velocidades Multidrive: 5.04 L
Caixa de velocidades manual: 4.84 L
Tipo de líquido de
refrigeração
Utilize um dos seguintes:
“Toyota Super Long Life Coolant”
Equivalente de alta qualidade, tipo glicol-etileno com
uma base de refrigerante sem silício, amina, nitrato
e borato, juntamente com uma tecnologia de ácido
orgânico híbrido de longa duração
Não use apenas água simples.
Sistema de ignição (velas de ignição)
MarcaDENSO FC16HR-Q8
NGK DILKAR6T8
Folga0.8 mm
ATENÇÃO
Velas de ignição com ponta de irídio
Utilize apenas velas de ignição com ponta de irídio. Não ajuste a folga das velas
de ignição.
Sistema elétrico (bateria)
Voltagem aos 20°C:
12.3 V ou superior
(Desligue o interruptor do motor e ligue os
máximos durante 30 segundos.)
Índices de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
