TOYOTA YARIS HATCHBACK 2021 Instructieboekje (in Dutch)

411
8
YARIS(HB) handleiding_Europa_MK0001_nl

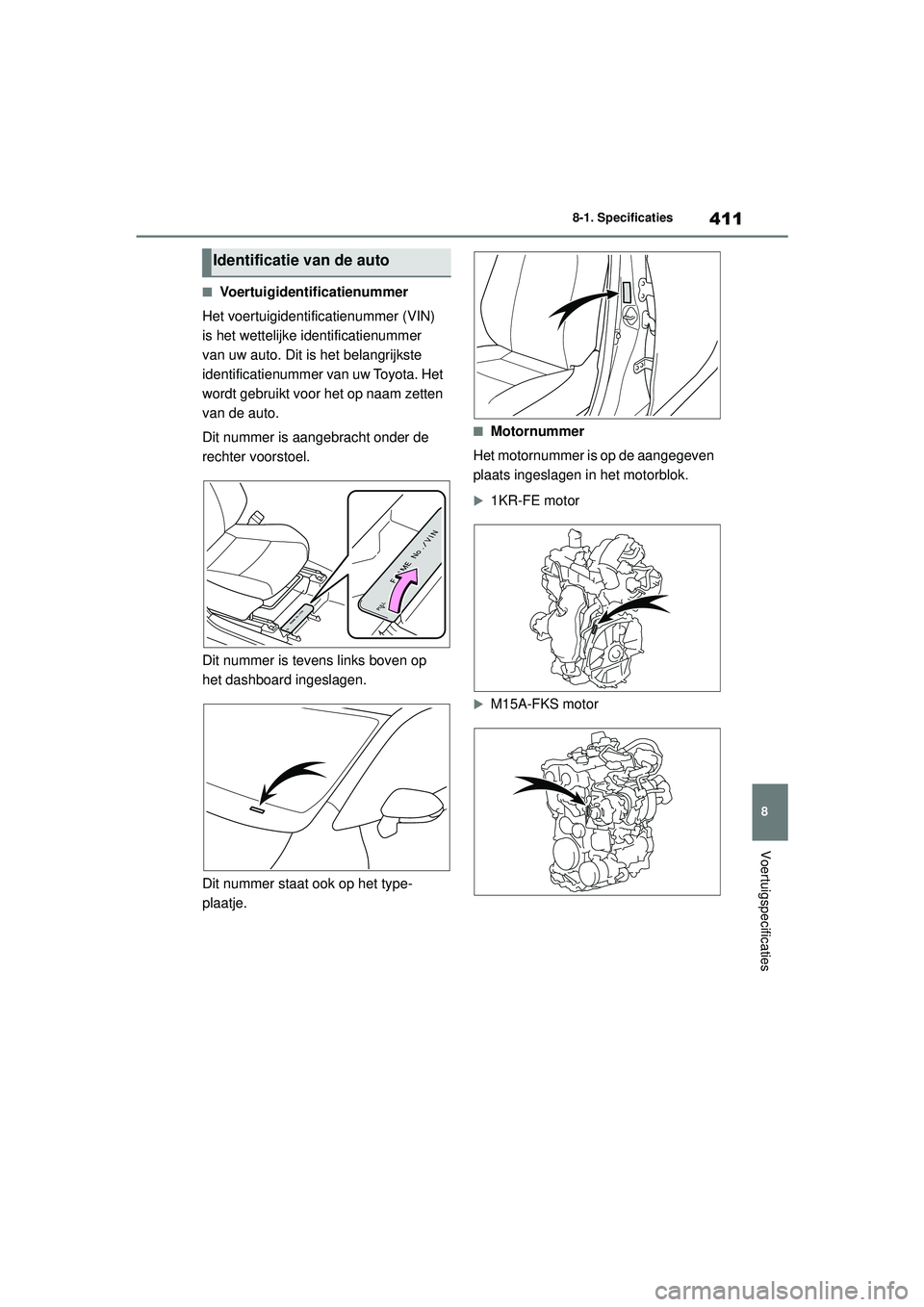

8-1. Specificaties
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Dit nummer is aangebracht onder de
rechter voorstoel.
Dit nummer is tevens links boven op
het dashboard ingeslagen.
Dit nummer staat ook op het type-
plaatje.
■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
1KR-FE motor
M15A-FKS motor
Identificatie van de auto
YARIS(HB)_OM_Europe_OMK0001E.book Page 411 Thursday, March 12, 2020 9:10 AM

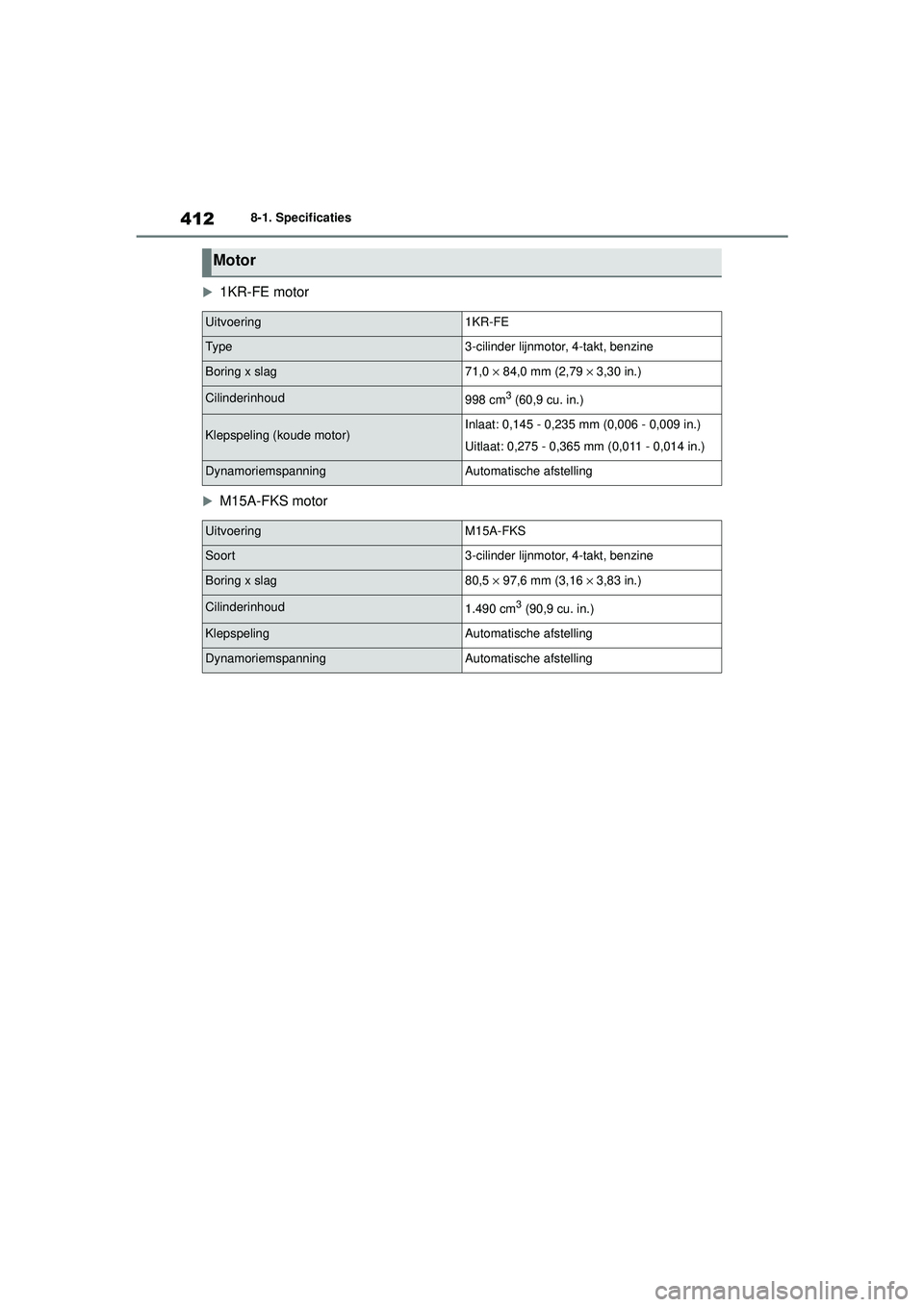

412
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties

1KR-FE motor
M15A-FKS motor
Motor
Uitvoering1KR-FE
Ty p e3-cilinder lijnmotor, 4-takt, benzine
Boring x slag71,0 × 84,0 mm (2,79 × 3,30 in.)
Cilinderinhoud998 cm3 (60,9 cu. in.)
Klepspeling (koude motor)Inlaat: 0,145 - 0,235 mm (0,006 - 0,009 in.)
Uitlaat: 0,275 - 0,365 mm (0,011 - 0,014 in.)
DynamoriemspanningAutomatische afstelling
UitvoeringM15A-FKS
Soort3-cilinder lijnmotor, 4-takt, benzine
Boring x slag80,5 × 97,6 mm (3,16 × 3,83 in.)
Cilinderinhoud1.490 cm3 (90,9 cu. in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
YARIS(HB)_OM_Europe_OMK0001E.book Page 412 Thursday, March 12, 2020 9:10 AM

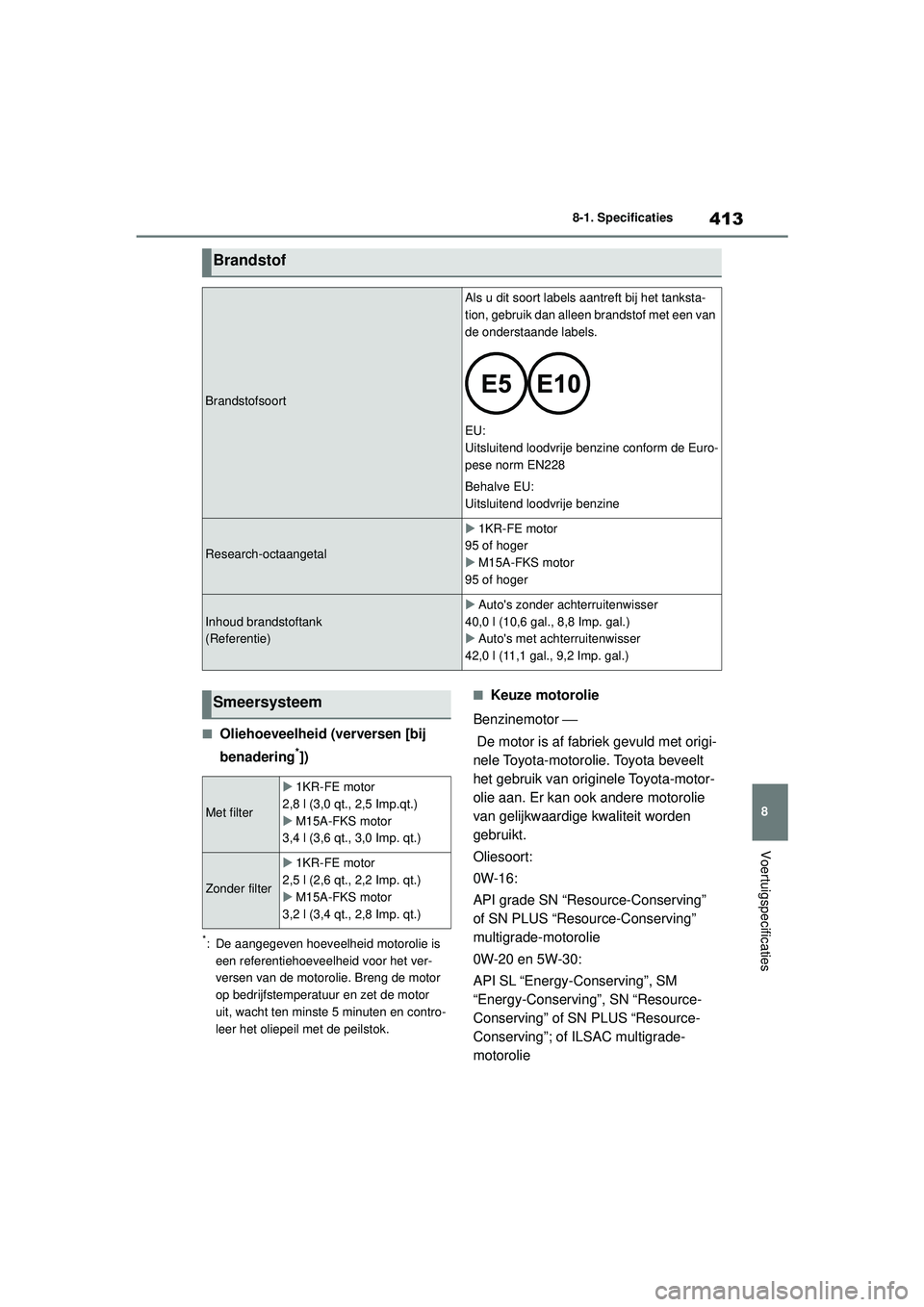

413
8
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties
Voertuigspecificaties
■Oliehoeveelheid (verversen [bij
benadering
*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het ver-
versen van de motorolie. Breng de motor
op bedrijfstemperatuur en zet de motor
uit, wacht ten minste 5 minuten en contro-
leer het oliepeil met de peilstok.
■Keuze motorolie
Benzinemotor ⎯
De motor is af fabriek gevuld met origi-
nele Toyota-motoroli e. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20 en 5W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of SN PLUS “Resource-
Conserving”; of ILSAC multigrade-
motorolie
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tanksta-
tion, gebruik dan alleen brandstof met een van
de onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
 1KR-FE motor
95 of hoger
 M15A-FKS motor
95 of hoger
Inhoud brandstoftank
(Referentie)
 Auto's zonder achterruitenwisser
40,0 l (10,6 gal., 8,8 Imp. gal.)
 Auto's met achterruitenwisser
42,0 l (11,1 gal., 9,2 Imp. gal.)
Smeersysteem
Met filter
 1KR-FE motor
2,8 l (3,0 qt., 2,5 Imp.qt.)
 M15A-FKS motor
3,4 l (3,6 qt., 3,0 Imp. qt.)
Zonder filter
 1KR-FE motor
2,5 l (2,6 qt., 2,2 Imp. qt.)
 M15A-FKS motor
3,2 l (3,4 qt., 2,8 Imp. qt.)
YARIS(HB)_OM_Europe_OMK0001E.book Page 413 Thursday, March 12, 2020 9:10 AM

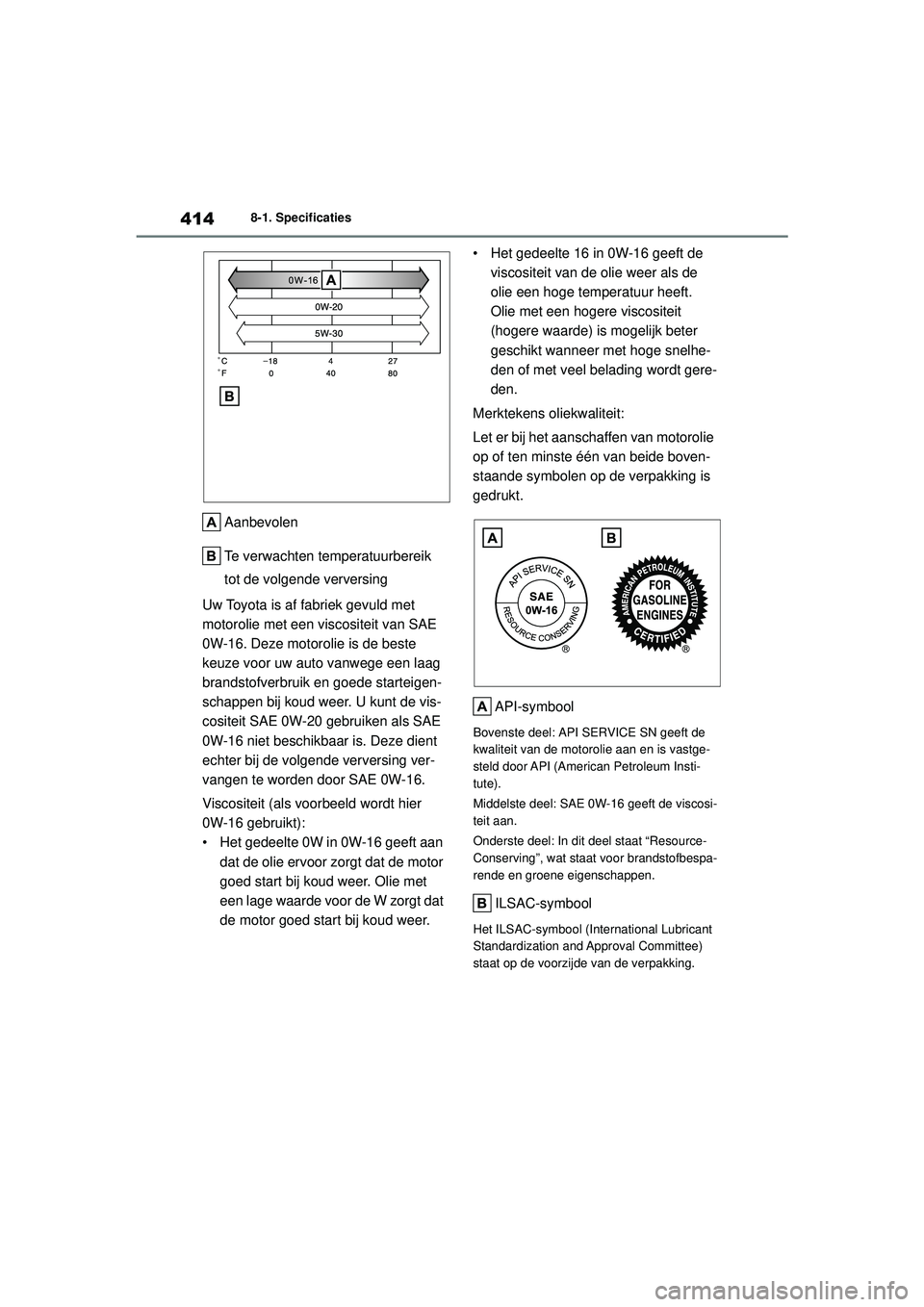

414
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties
Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer. U kunt de vis-
cositeit SAE 0W- 20 gebruiken als SAE
0W-16 niet beschikbaar is. Deze dient
echter bij de volgende verversing ver-
vangen te worden door SAE 0W-16.
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer. • Het gedeelte 16 in 0W-16 geeft de
viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt.
API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
YARIS(HB)_OM_Europe_OMK0001E.book Page 414 Thursday, March 12, 2020 9:10 AM

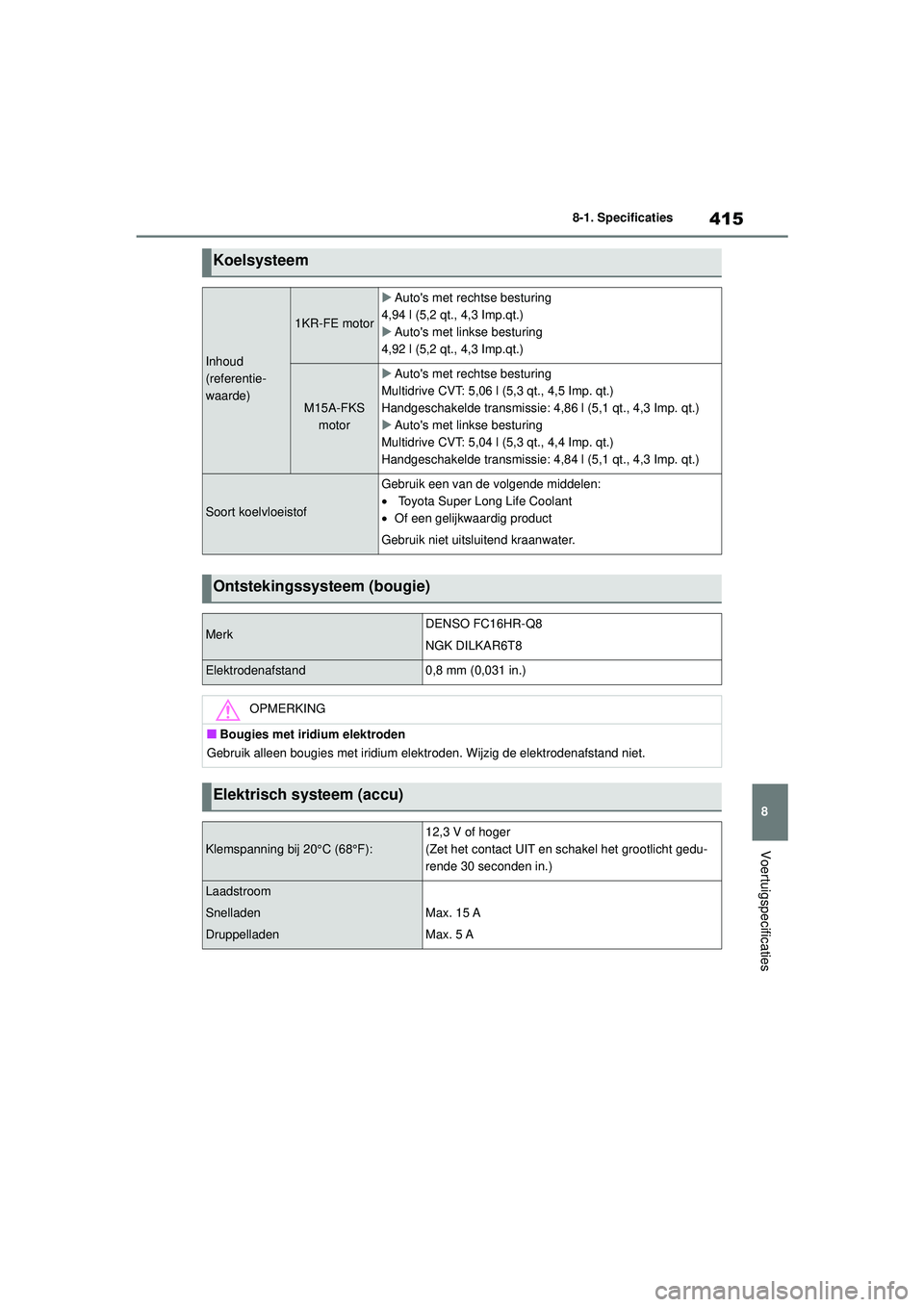

415
8
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties
Voertuigspecificaties
Koelsysteem
Inhoud
(referentie-
waarde)
1KR-FE motor
Auto's met rechtse besturing
4,94 l (5,2 qt., 4,3 Imp.qt.)
 Auto's met linkse besturing
4,92 l (5,2 qt., 4,3 Imp.qt.)
M15A-FKS
motor
Auto's met rechtse besturing
Multidrive CVT: 5,06 l (5,3 qt., 4,5 Imp. qt.)
Handgeschakelde transmissie: 4,86 l (5,1 qt., 4,3 Imp. qt.)
 Auto's met linkse besturing
Multidrive CVT: 5,04 l (5,3 qt., 4,4 Imp. qt.)
Handgeschakelde transmissie: 4,84 l (5,1 qt., 4,3 Imp. qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
YARIS(HB)_OM_Europe_OMK0001E.book Page 415 Thursday, March 12, 2020 9:10 AM

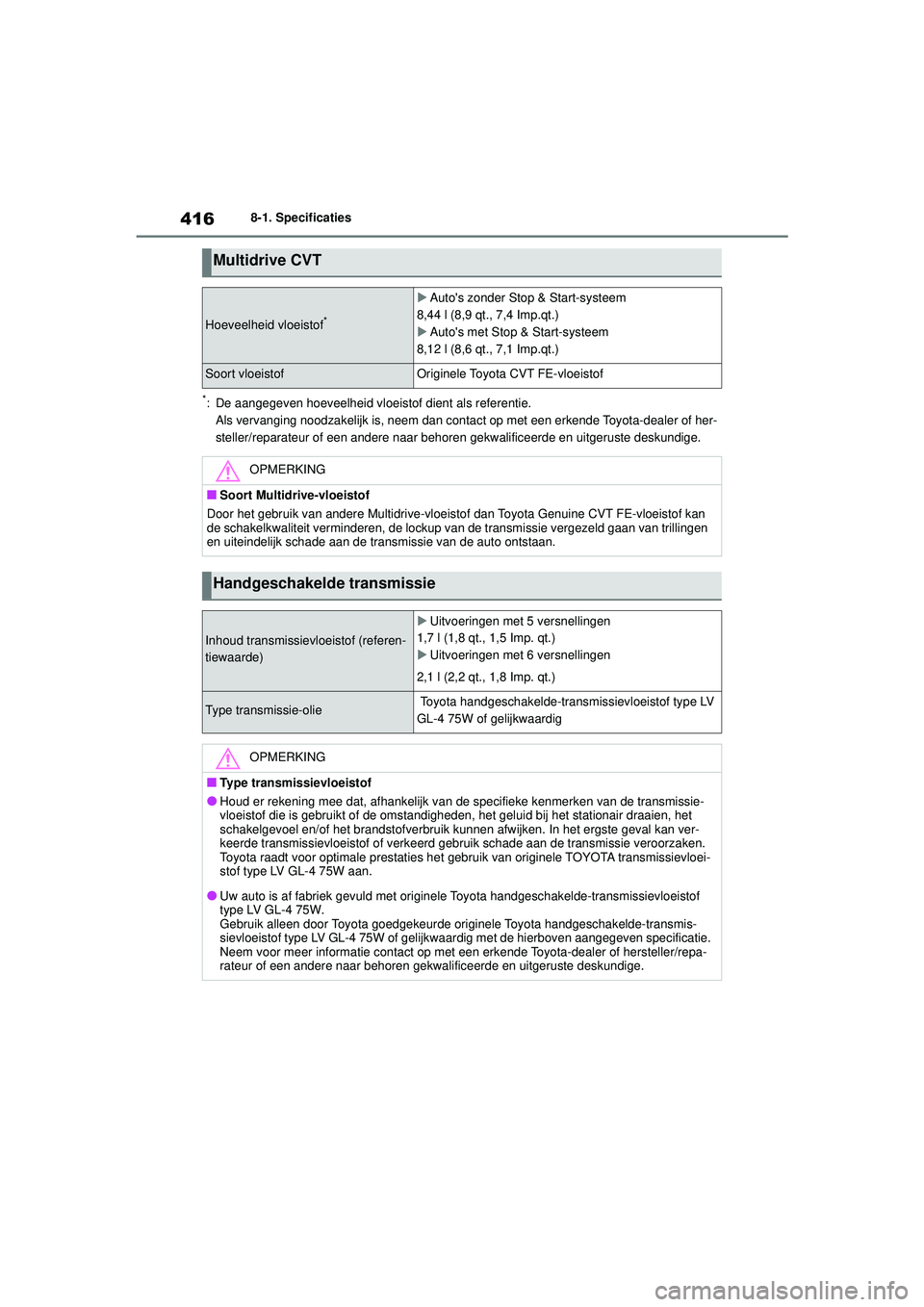

416
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.Als vervanging noodzakelijk is, neem dan contac t op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Multidrive CVT
Hoeveelheid vloeistof*
 Auto's zonder Stop & Start-systeem
8,44 l (8,9 qt., 7,4 Imp.qt.)
 Auto's met Stop & Start-systeem
8,12 l (8,6 qt., 7,1 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Door het gebruik van andere Multidrive-vloeistof dan Toyota Genuine CVT FE-vloeistof kan
de schakelkwaliteit verminderen, de lockup v an de transmissie vergezeld gaan van trillingen
en uiteindelijk schade aan de transmissie van de auto ontstaan.
Handgeschakelde transmissie
Inhoud transmissievloeistof (referen-
tiewaarde)
 Uitvoeringen met 5 versnellingen
1,7 l (1,8 qt., 1,5 Imp. qt.)
 Uitvoeringen met 6 versnellingen
2,1 l (2,2 qt., 1,8 Imp. qt.)
Type transmissie-olie Toyota handgeschakelde-transm issievloeistof type LV
GL-4 75W of gelijkwaardig
OPMERKING
■Type transmissievloeistof
●Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de transmissie-
vloeistof die is gebruikt of de omstandigheden, het geluid bij het stationair draaien, het
schakelgevoel en/of het brandsto fverbruik kunnen afwijken. In het ergste geval kan ver-
keerde transmissievloeistof of verkeerd gebruik schade aan de transmissie veroorzaken.
Toyota raadt voor optimale prestaties het gebruik van originele TOYOTA transmissievloei-
stof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originel e Toyota handgeschakelde-transmissievloeistof
type LV GL-4 75W.
Gebruik alleen door Toyota goedgekeurde originele Toyota handgeschakelde-transmis-
sievloeistof type LV GL-4 75W of gelijkwa ardig met de hierboven aangegeven specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
YARIS(HB)_OM_Europe_OMK0001E.book Page 416 Thursday, March 12, 2020 9:10 AM

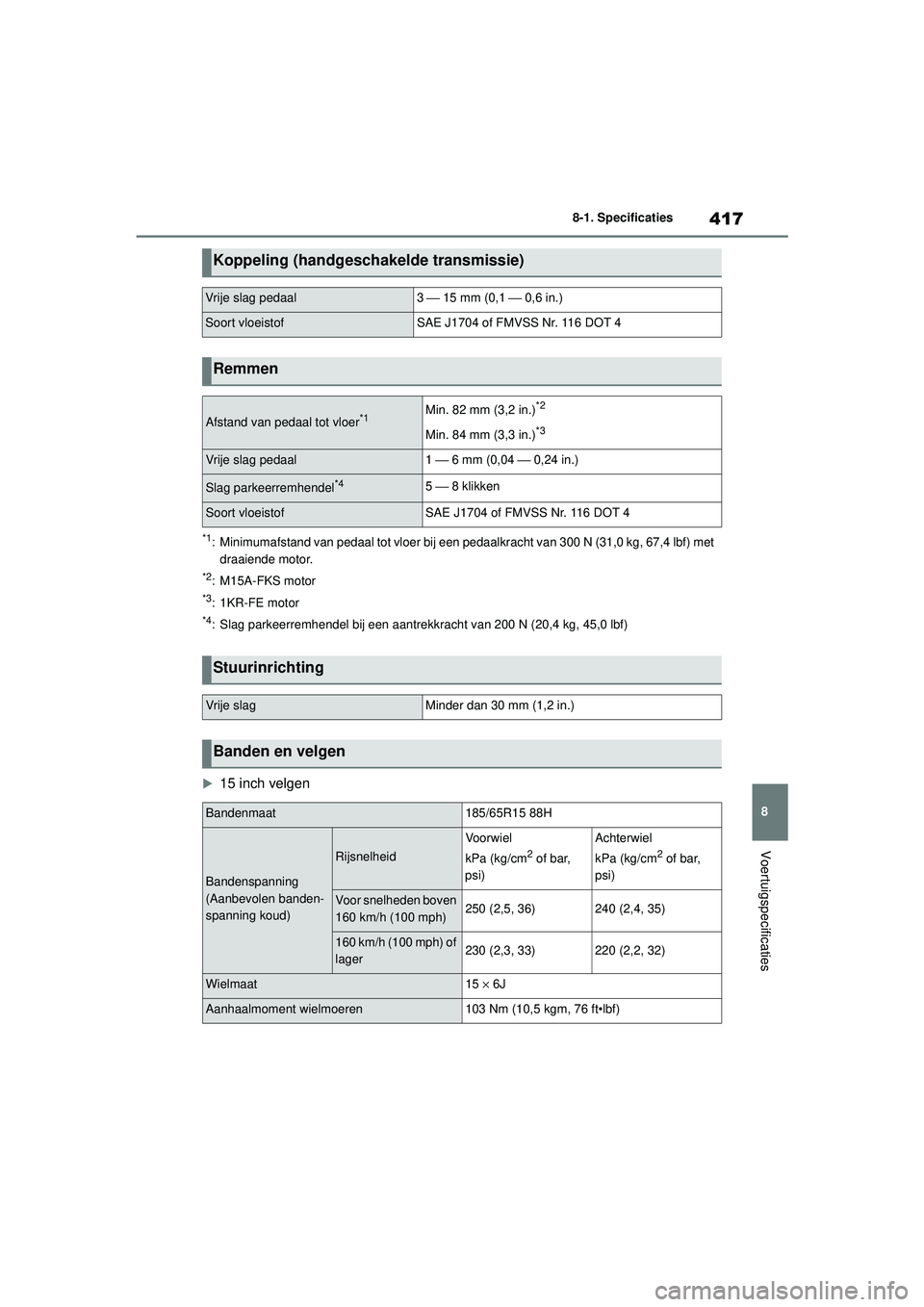

417
8
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties
Voertuigspecificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (31,0 kg, 67,4 lbf) met draaiende motor.
*2: M15A-FKS motor
*3:1KR-FE motor
*4: Slag parkeerremhendel bij een aantrekkracht van 200 N (20,4 kg, 45,0 lbf)

15 inch velgen
Koppeling (handgeschakelde transmissie)
Vrije slag pedaal3 ⎯ 15 mm (0,1 ⎯ 0,6 in.)
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Remmen
Afstand van pedaal tot vloer*1Min. 82 mm (3,2 in.)*2
Min. 84 mm (3,3 in.)*3
Vrije slag pedaal1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Slag parkeerremhendel*45 ⎯ 8 klikken
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat185/65R15 88H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)250 (2,5, 36)240 (2,4, 35)
160 km/h (100 mph) of
lager230 (2,3, 33)220 (2,2, 32)
Wielmaat15 × 6J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
YARIS(HB)_OM_Europe_OMK0001E.book Page 417 Thursday, March 12, 2020 9:10 AM

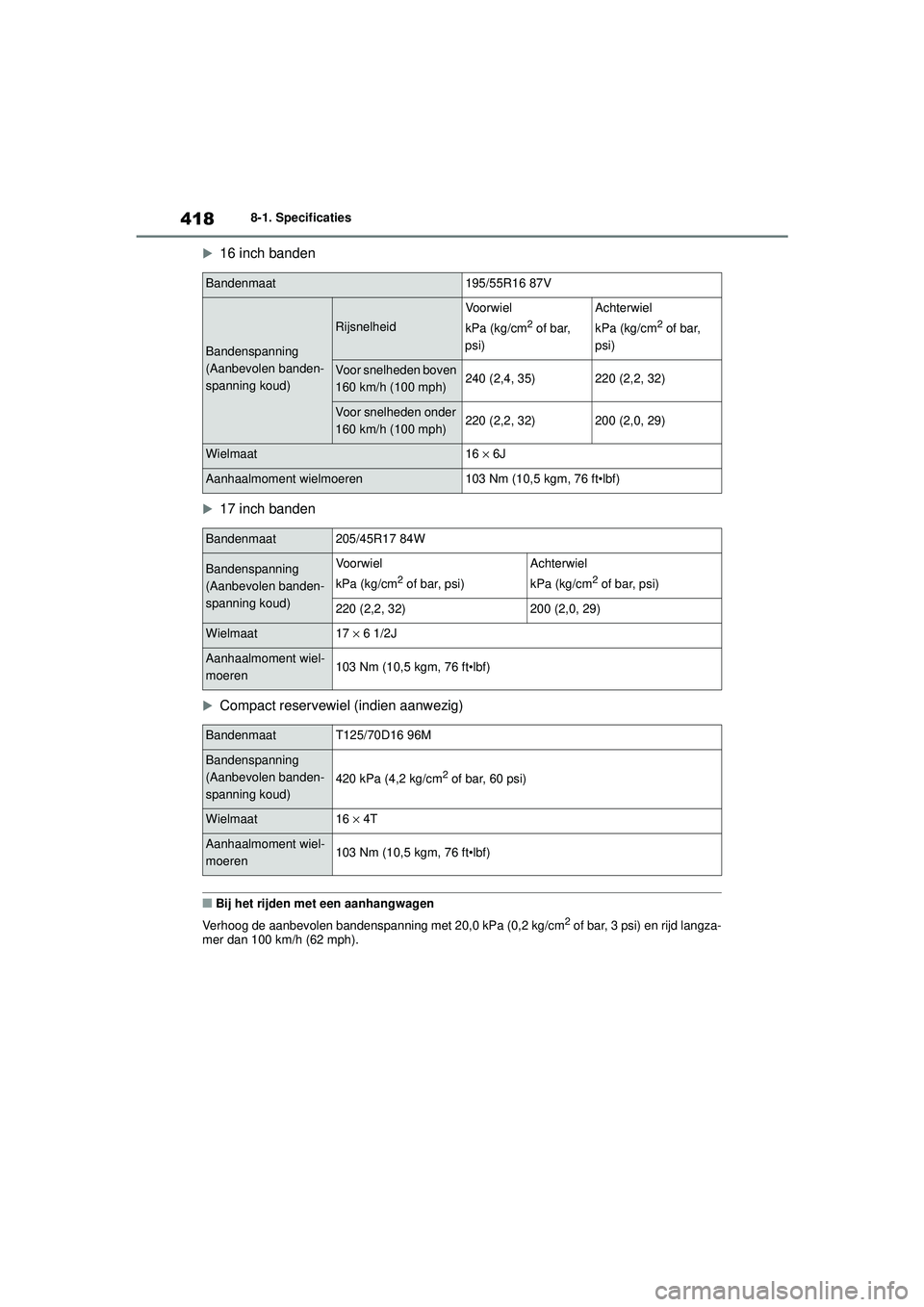

418
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties

16 inch banden
17 inch banden
Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) en rijd langza-
mer dan 100 km/h (62 mph).
Bandenmaat195/55R16 87V
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)240 (2,4, 35)220 (2,2, 32)
Voor snelheden onder
160 km/h (100 mph)220 (2,2, 32)200 (2,0, 29)
Wielmaat16 × 6J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat205/45R17 84W
Bandenspanning
(Aanbevolen banden-
spanning koud)Voorwiel
kPa (kg/cm2 of bar, psi)
Achterwiel
kPa (kg/cm2 of bar, psi)
220 (2,2, 32)200 (2,0, 29)
Wielmaat17 × 6 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT125/70D16 96M
Bandenspanning
(Aanbevolen banden-
spanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat16 × 4T
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
YARIS(HB)_OM_Europe_OMK0001E.book Page 418 Thursday, March 12, 2020 9:10 AM

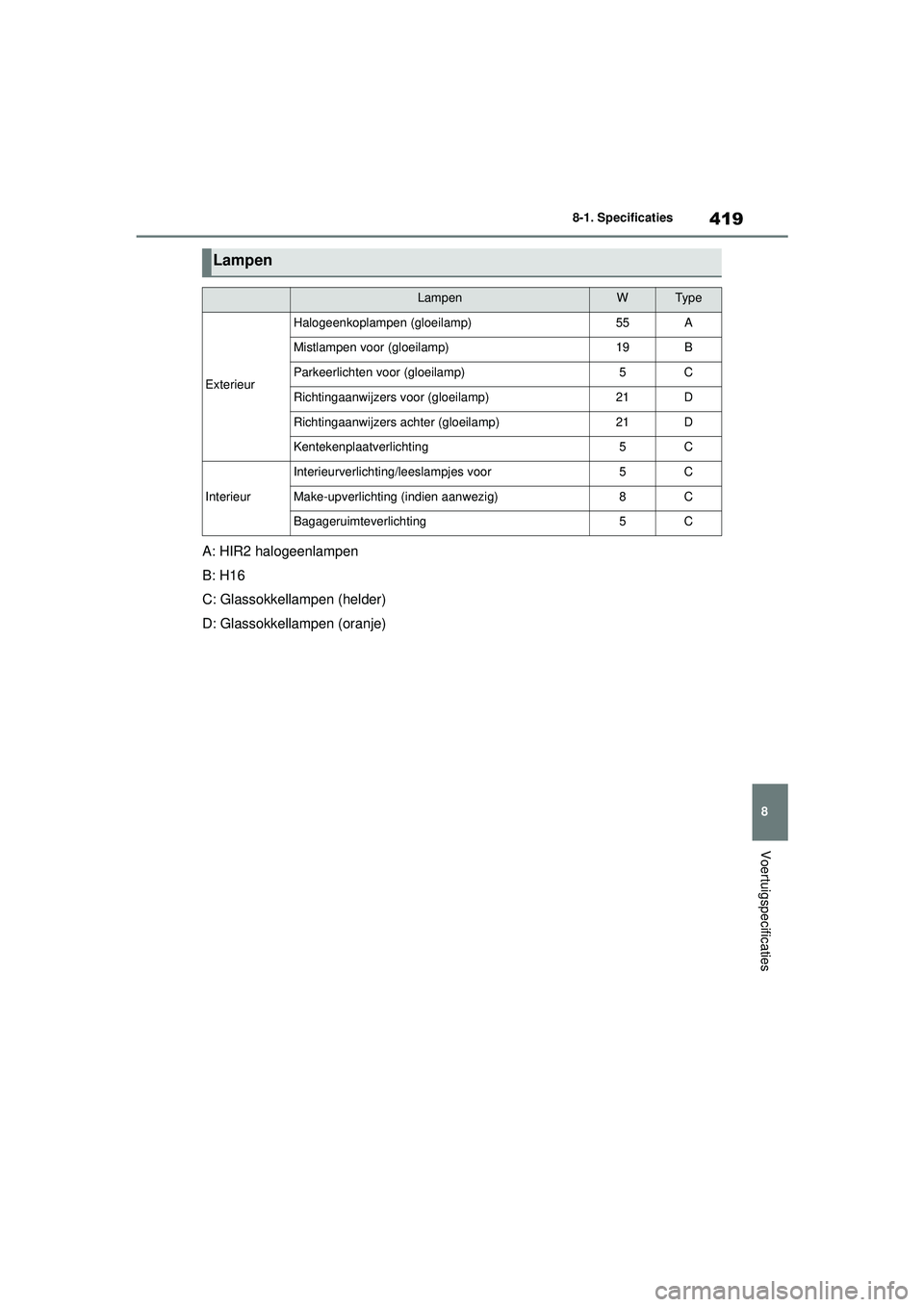

419
8
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties
Voertuigspecificaties
A: HIR2 halogeenlampen
B: H16
C: Glassokkellampen (helder)
D: Glassokkellampen (oranje)
Lampen
LampenWTy p e
Exterieur
Halogeenkoplampen (gloeilamp)55A
Mistlampen voor (gloeilamp)19B
Parkeerlichten voor (gloeilamp)5C
Richtingaanwijzers voor (gloeilamp)21D
Richtingaanwijzers achter (gloeilamp)21D
Kentekenplaatverlichting5C
Interieur
Interieurverlichting/leeslampjes voor5C
Make-upverlichting (indien aanwezig)8C
Bagageruimteverlichting5C
YARIS(HB)_OM_Europe_OMK0001E.book Page 419 Thursday, March 12, 2020 9:10 AM

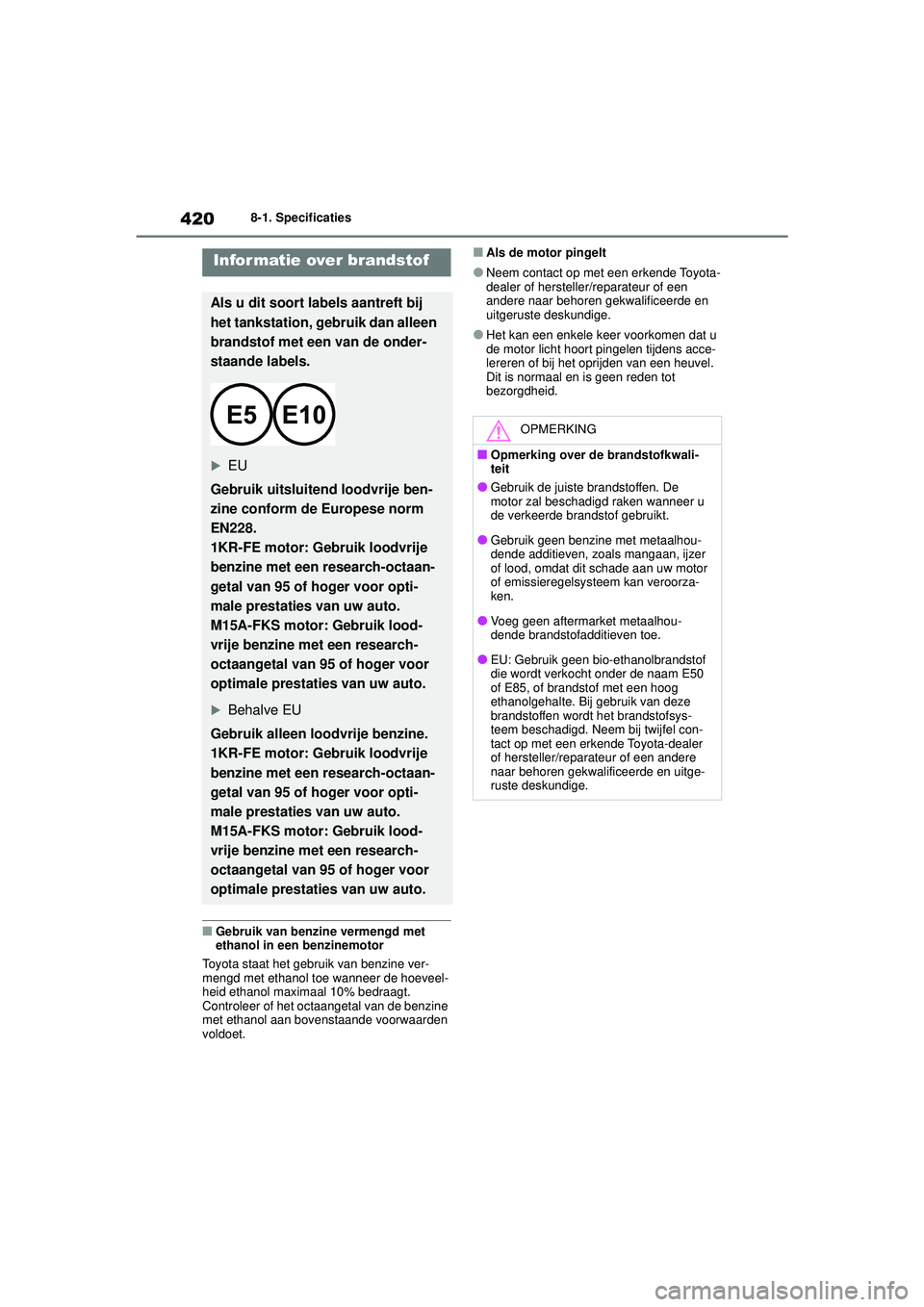

420
YARIS(HB) handleiding_Europa_MK0001_nl
8-1. Specificaties
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt.
Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden
voldoet.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel.
Dit is normaal en is geen reden tot
bezorgdheid.
Infor matie over brandstof
Als u dit soort labels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU
Gebruik uitsluitend loodvrije ben-
zine conform de Europese norm
EN228.
1KR-FE motor: Gebruik loodvrije
benzine met een research-octaan-
getal van 95 of hoger voor opti-
male prestaties van uw auto.
M15A-FKS motor: Gebruik lood-
vrije benzine met een research-
octaangetal van 95 of hoger voor
optimale prestaties van uw auto.
Behalve EU
Gebruik alleen loodvrije benzine.
1KR-FE motor: Gebruik loodvrije
benzine met een research-octaan-
getal van 95 of hoger voor opti-
male prestaties van uw auto.
M15A-FKS motor: Gebruik lood-
vrije benzine met een research-
octaangetal van 95 of hoger voor
optimale prestaties van uw auto.
OPMERKING
■Opmerking over de brandstofkwali-
teit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorza-
ken.
●Voeg geen aftermarket metaalhou-
dende brandstofadditieven toe.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
YARIS(HB)_OM_Europe_OMK0001E.book Page 420 Thursday, March 12, 2020 9:10 AM
