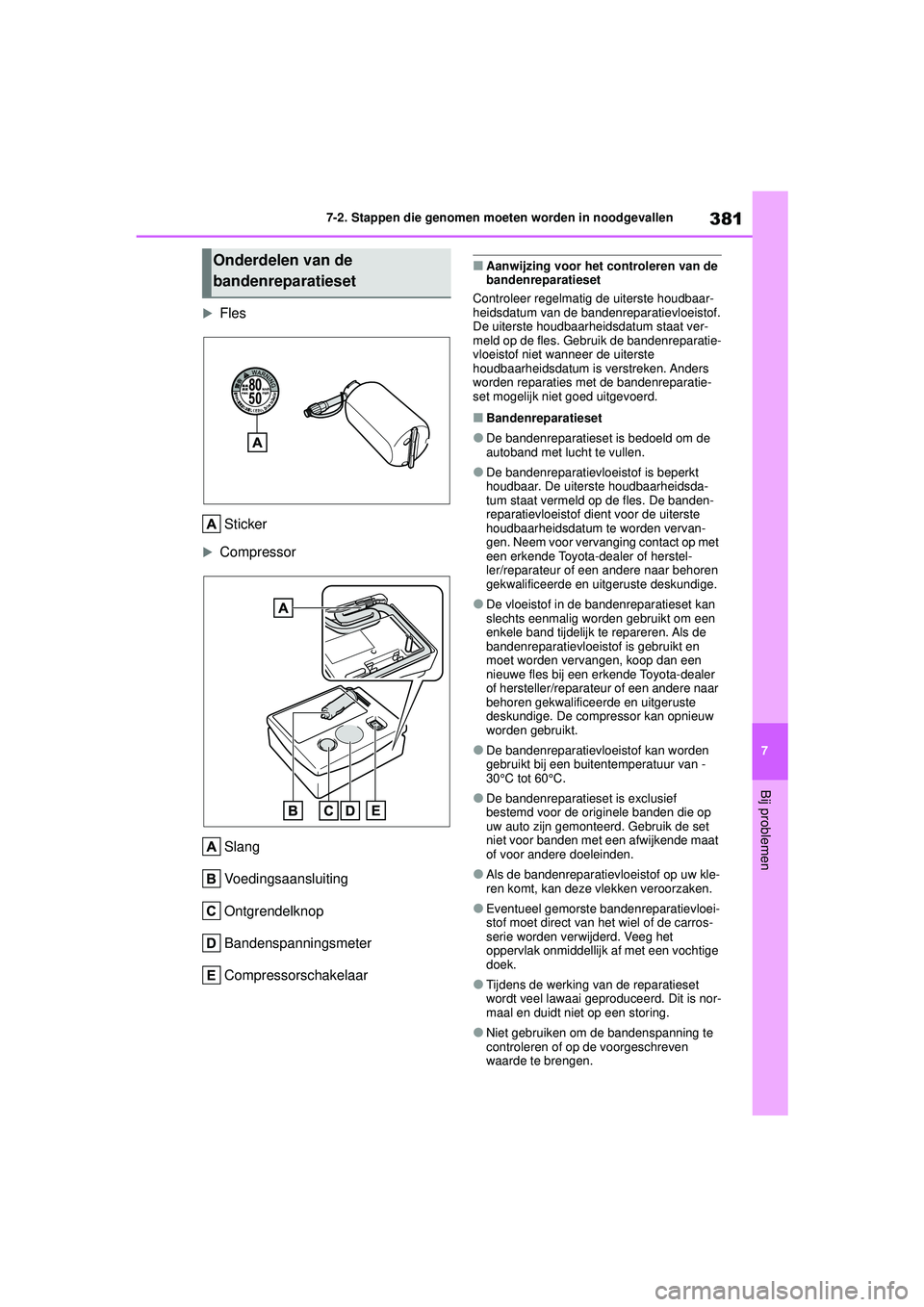

TOYOTA YARIS HATCHBACK 2021 Instructieboekje (in Dutch)

381
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
FlesSticker
Compressor
Slang
Voedingsaansluiting
Ontgrendelknop
Bandenspanningsmeter
Compressorschakelaar
■Aanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste houdbaar-
heidsdatum van de bandenreparatievloeistof.
De uiterste houdbaarheidsdatum staat ver-
meld op de fles. Gebruik de bandenreparatie-
vloeistof niet wanneer de uiterste
houdbaarheidsdatum is verstreken. Anders
worden reparaties met de bandenreparatie-
set mogelijk niet goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de
autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. De banden-
reparatievloeistof dient voor de uiterste
houdbaarheidsdatum te worden vervan-
gen. Neem voor vervanging contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan
slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de
bandenreparatievloeistof is gebruikt en
moet worden vervangen, koop dan een
nieuwe fles bij een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. De compressor kan opnieuw
worden gebruikt.
●De bandenreparatievloeistof kan worden
gebruikt bij een buitentemperatuur van -
30°C tot 60°C.
●De bandenreparatieset is exclusief
bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set
niet voor banden met een afwijkende maat
of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kle-
ren komt, kan deze vlekken veroorzaken.
●Eventueel gemorste bandenreparatievloei-
stof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het
oppervlak onmiddellijk af met een vochtige
doek.
●Tijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is nor-
maal en duidt niet op een storing.
●Niet gebruiken om de bandenspanning te
controleren of op de voorgeschreven
waarde te brengen.
Onderdelen van de
bandenreparatieset
YARIS(HB)_OM_Europe_OMK0001E.book Page 381 Thursday, March 12, 2020 9:10 AM

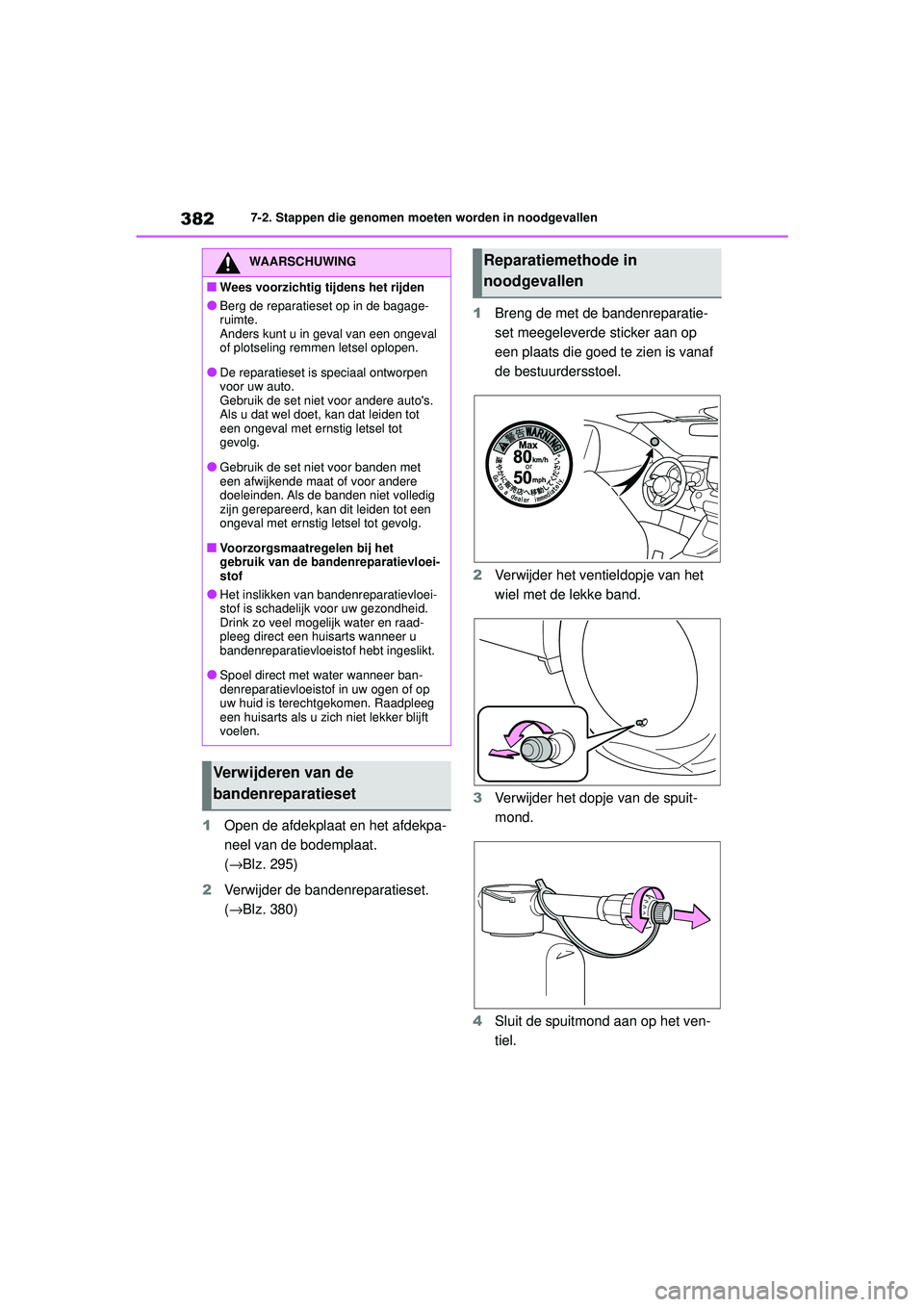

382
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
1Open de afdekplaat en het afdekpa-
neel van de bodemplaat.
(→Blz. 295)
2 Verwijder de bandenreparatieset.
(→Blz. 380) 1
Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
2 Verwijder het ventieldopje van het
wiel met de lekke band.
3 Verwijder het dopje van de spuit-
mond.
4 Sluit de spuitmond aan op het ven-
tiel.
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot
gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
●Het inslikken van bandenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
Reparatiemethode in
noodgevallen
YARIS(HB)_OM_Europe_OMK0001E.book Page 382 Thursday, March 12, 2020 9:10 AM

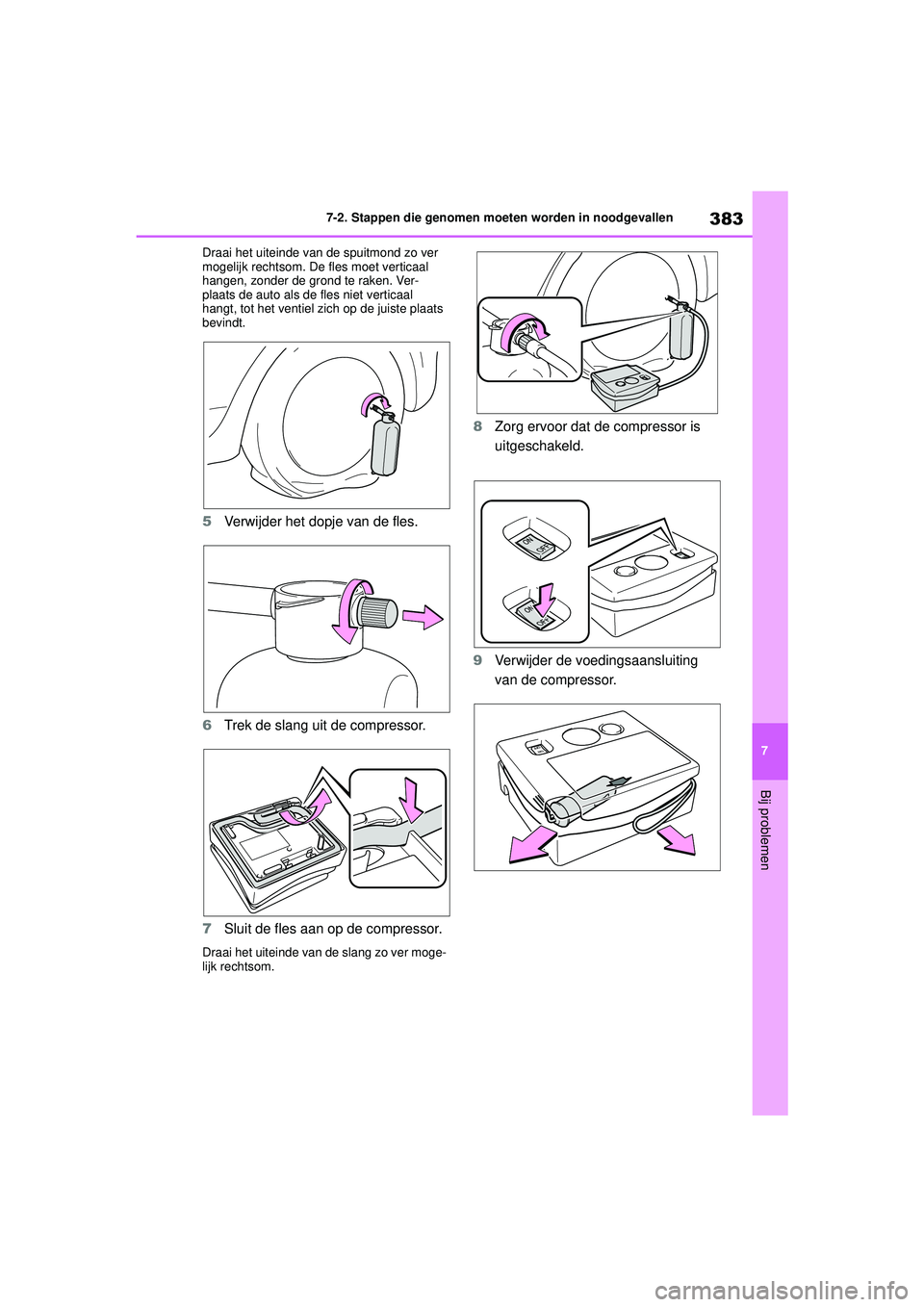

383
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Draai het uiteinde van de spuitmond zo ver
mogelijk rechtsom. De fles moet verticaal
hangen, zonder de grond te raken. Ver-
plaats de auto als de fles niet verticaal
hangt, tot het ventiel zich op de juiste plaats
bevindt.
5Verwijder het dopje van de fles.
6 Trek de slang uit de compressor.
7 Sluit de fles aan op de compressor.
Draai het uiteinde van de slang zo ver moge-
lijk rechtsom.
8Zorg ervoor dat de compressor is
uitgeschakeld.
9 Verwijder de voedingsaansluiting
van de compressor.
YARIS(HB)_OM_Europe_OMK0001E.book Page 383 Thursday, March 12, 2020 9:10 AM

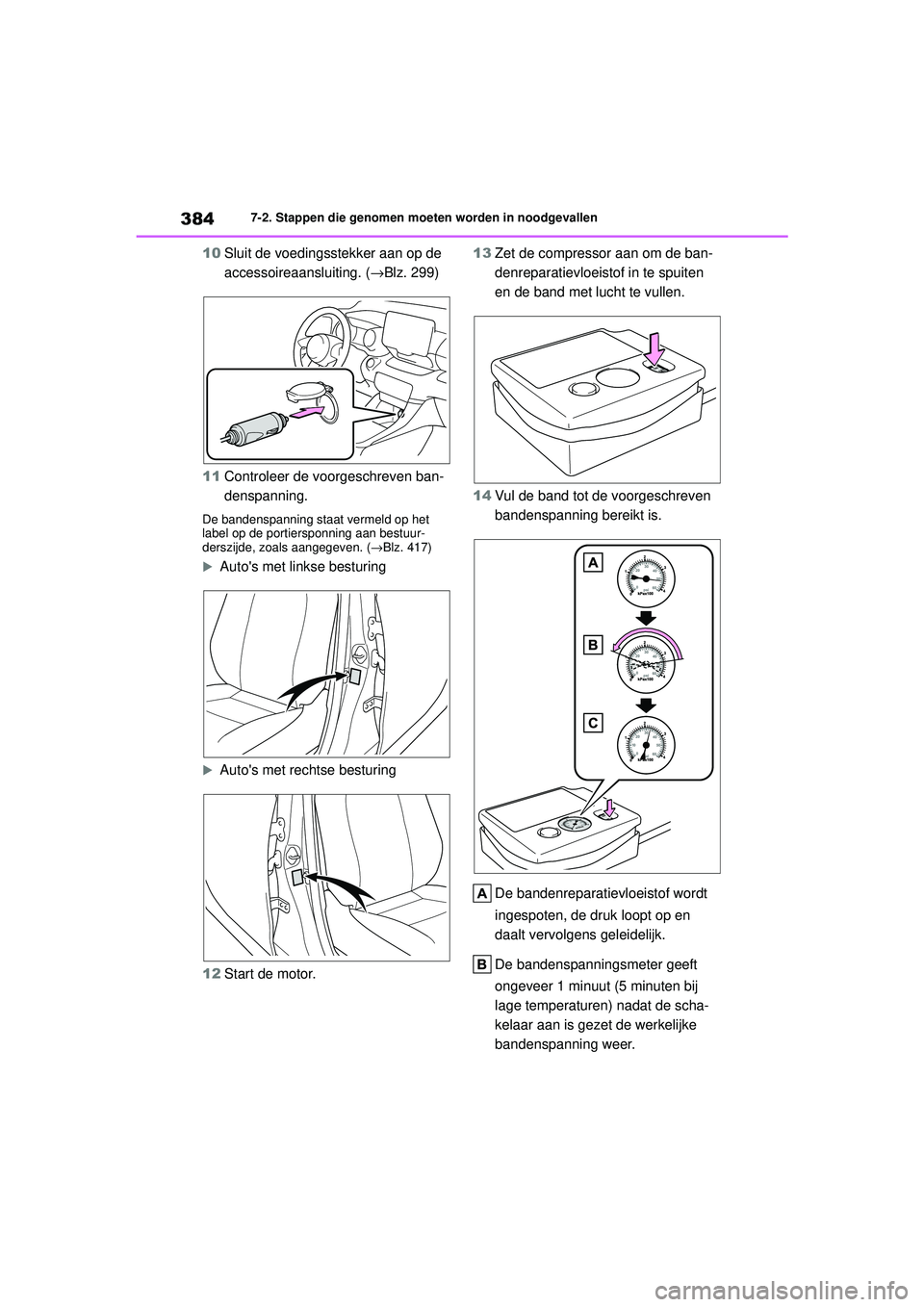

384
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
10Sluit de voedingsstekker aan op de
accessoireaansluiting. (→Blz. 299)
11 Controleer de voorgeschreven ban-
denspanning.
De bandenspanning staat vermeld op het
label op de portiersponning aan bestuur-
derszijde, zoals aangegeven. ( →Blz. 417)

Auto's met linkse besturing
Auto's met rechtse besturing
12 Start de motor. 13
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
14 Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De bandenreparatievloeistof wordt
ingespoten, de druk loopt op en
daalt vervolgens geleidelijk.
De bandenspanningsmeter geeft
ongeveer 1 minuut (5 minuten bij
lage temperaturen) nadat de scha-
kelaar aan is gezet de werkelijke
bandenspanning weer.
YARIS(HB)_OM_Europe_OMK0001E.book Page 384 Thursday, March 12, 2020 9:10 AM

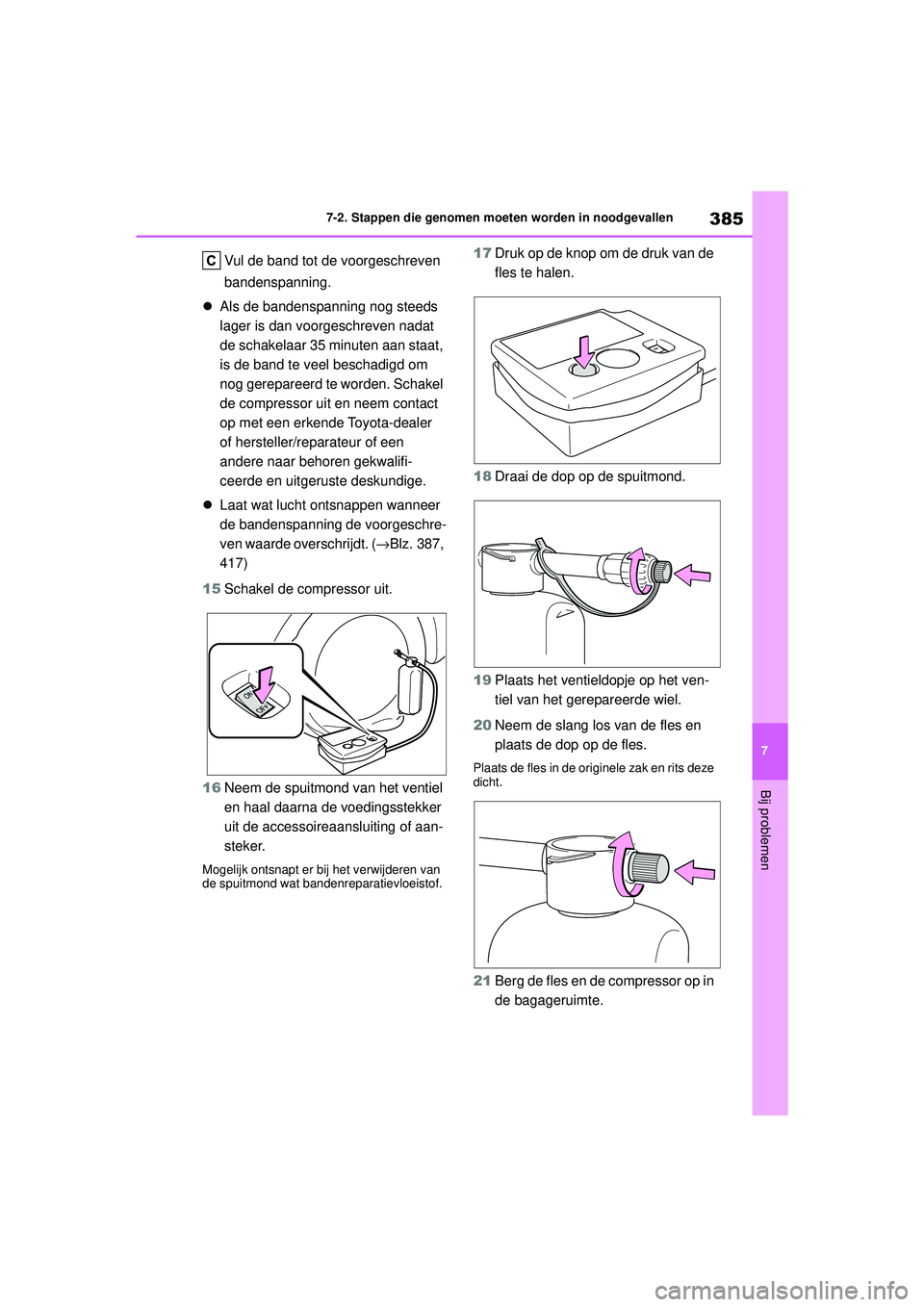

385
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Vul de band tot de voorgeschreven
bandenspanning.
 Als de bandenspanning nog steeds
lager is dan voorgeschreven nadat
de schakelaar 35 minuten aan staat,
is de band te veel beschadigd om
nog gerepareerd te worden. Schakel
de compressor uit en neem contact
op met een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
 Laat wat lucht ontsnappen wanneer
de bandenspanning de voorgeschre-
ven waarde overschrijdt. (→Blz. 387,
417)
15 Schakel de compressor uit.
16 Neem de spuitmond van het ventiel
en haal daarna de voedingsstekker
uit de accessoireaansluiting of aan-
steker.
Mogelijk ontsnapt er bij het verwijderen van
de spuitmond wat bandenreparatievloeistof.
17Druk op de knop om de druk van de
fles te halen.
18 Draai de dop op de spuitmond.
19 Plaats het ventieldopje op het ven-
tiel van het gerepareerde wiel.
20 Neem de slang los van de fles en
plaats de dop op de fles.
Plaats de fles in de orig inele zak en rits deze
dicht.
21 Berg de fles en de compressor op in
de bagageruimte.
YARIS(HB)_OM_Europe_OMK0001E.book Page 385 Thursday, March 12, 2020 9:10 AM

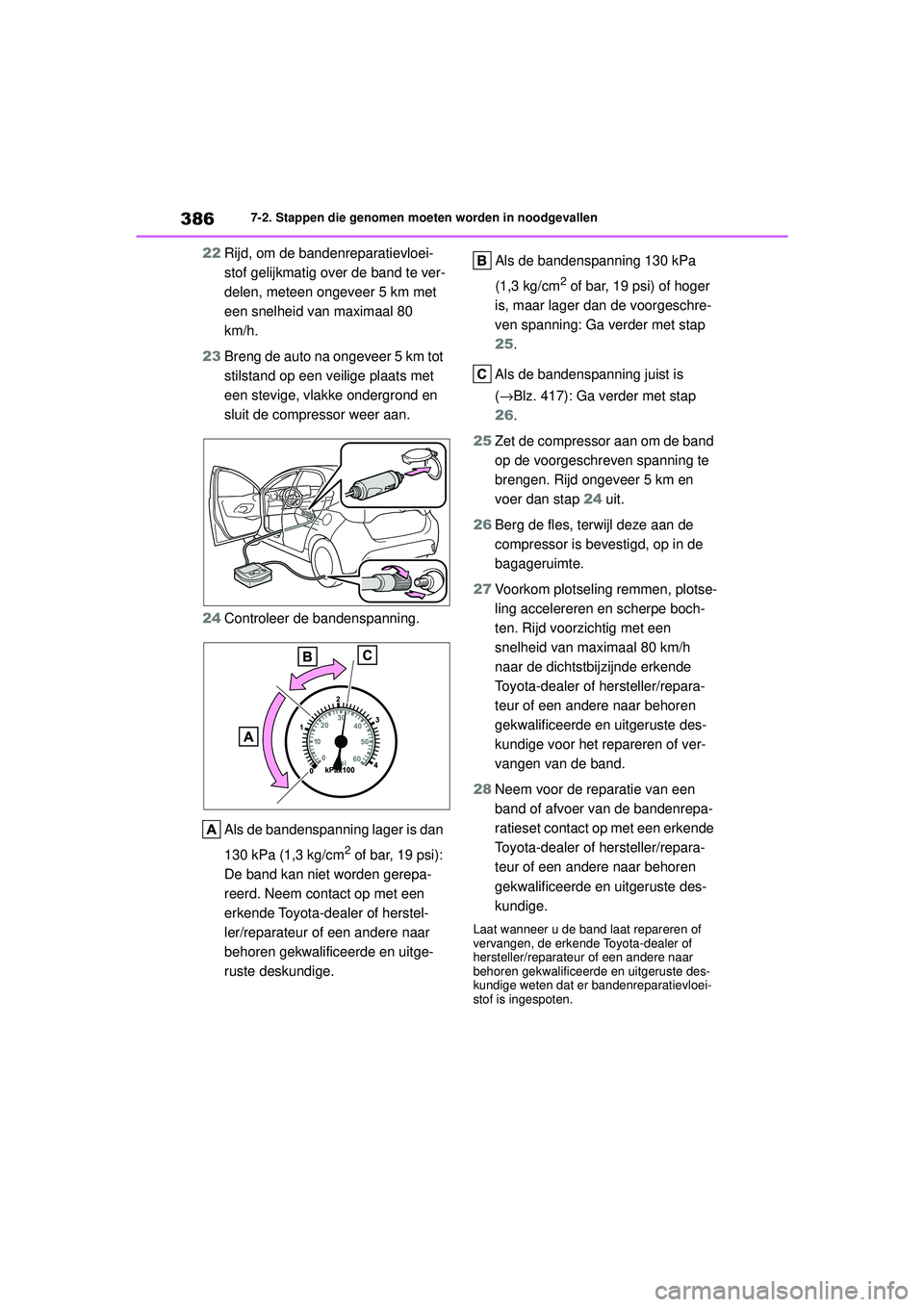

386
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
22Rijd, om de bandenreparatievloei-
stof gelijkmatig over de band te ver-
delen, meteen ongeveer 5 km met
een snelheid van maximaal 80
km/h.
23 Breng de auto na ongeveer 5 km tot
stilstand op een veilige plaats met
een stevige, vlakke ondergrond en
sluit de compressor weer aan.
24 Controleer de bandenspanning.
Als de bandenspanning lager is dan
130 kPa (1,3 kg/cm
2 of bar, 19 psi):
De band kan niet worden gerepa-
reerd. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige. Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of hoger
is, maar lager dan de voorgeschre-
ven spanning: Ga verder met stap
25.
Als de bandenspanning juist is
(→Blz. 417): Ga verder met stap
26.
25 Zet de compressor aan om de band
op de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en
voer dan stap 24 uit.
26 Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
27 Voorkom plotseling remmen, plotse-
ling accelereren en scherpe boch-
ten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige voor het repareren of ver-
vangen van de band.
28 Neem voor de reparatie van een
band of afvoer van de bandenrepa-
ratieset contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige weten dat er bandenreparatievloei-
stof is ingespoten.
YARIS(HB)_OM_Europe_OMK0001E.book Page 386 Thursday, March 12, 2020 9:10 AM

387
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als de band te hard wordt opgepompt
1 Druk op de knop om wat lucht te laten
ontsnappen.
2 Controleer of de bandenspanningsmeter
de voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de span-
ning onder de voorgeschreven waarde
ligt en vul de band tot de juiste spanning
is bereikt.
■Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is
gerepareerd, moet het ventiel bij een defini-
tieve reparatie worden vervangen.
■Nadat een band is gerepareerd met de
bandenreparatieset
●Vervang de bandenspanningssensor en -
zender.
●Zelfs als de bandenspanning op het voor-
geschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspan-
ning branden/knipperen.
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en
een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de
remmen direct nadat met de auto is
gereden niet aan.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden
tot brandwonden.
●Sluit de slang stevig aan op het ventiel
terwijl het wiel aan de auto bevestigd is.
Als de slang niet goed op het ventiel is
aangesloten, kan er lekkage van lucht
optreden waarbij bandenreparatievloei-
stof naar buiten spuit.
●Als de slang tijdens het vullen loskomt
van het ventiel, is het mogelijk dat de
slang abrupte bewegingen maakt van-
wege de luchtdruk.
●Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof naar
buiten komen als de slang wordt losge-
maakt of wanneer u lucht uit de band
laat ontsnappen.
●Volg voor het repareren van de band de
volgende procedure. Als u de procedu-
res niet volgt, kan de bandenreparatie-
vloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de band
kan klappen. Zet de schakelaar van de
compressor direct uit als u ziet dat de
band scheurtjes vertoont of vervormt.
●De reparatieset kan oververhit raken als
deze langere tijd achter elkaar wordt
gebruikt. Gebruik de reparatieset niet
langer dan 40 minuten achter elkaar.
YARIS(HB)_OM_Europe_OMK0001E.book Page 387 Thursday, March 12, 2020 9:10 AM

388
YARIS(HB) handleiding_Europa_MK0001_nl

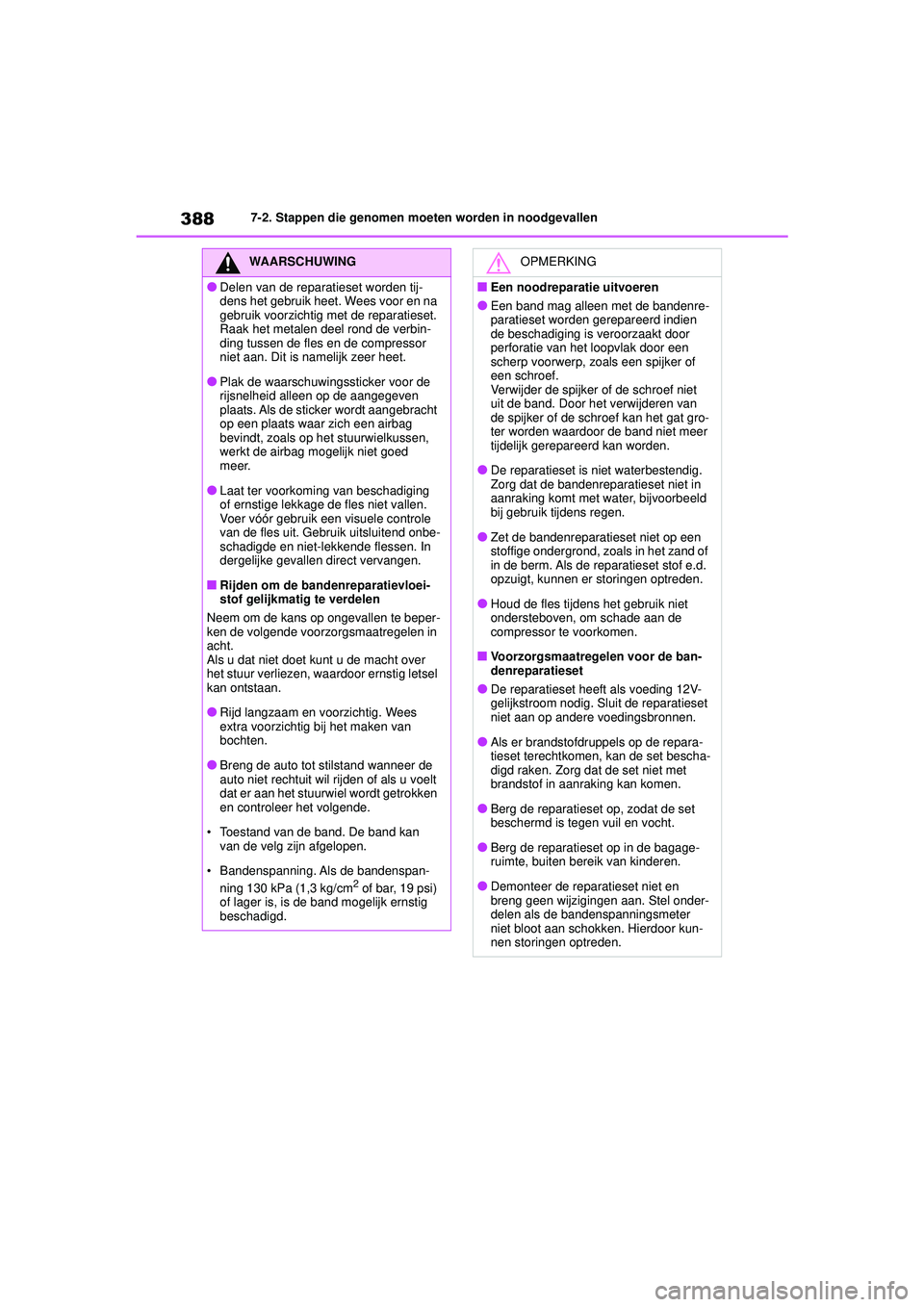

7-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
●Delen van de reparatieset worden tij-
dens het gebruik heet. Wees voor en na
gebruik voorzichtig met de reparatieset.
Raak het metalen deel rond de verbin-
ding tussen de fles en de compressor
niet aan. Dit is namelijk zeer heet.
●Plak de waarschuwingssticker voor de
rijsnelheid alleen op de aangegeven
plaats. Als de sticker wordt aangebracht
op een plaats waar zich een airbag
bevindt, zoals op het stuurwielkussen,
werkt de airbag mogelijk niet goed
meer.
●Laat ter voorkoming van beschadiging
of ernstige lekkage de fles niet vallen.
Voer vóór gebruik een visuele controle
van de fles uit. Gebruik uitsluitend onbe-
schadigde en niet-lekkende flessen. In
dergelijke gevallen direct vervangen.
■Rijden om de bandenreparatievloei-
stof gelijkmatig te verdelen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Rijd langzaam en voorzichtig. Wees
extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer de
auto niet rechtuit wil rijden of als u voelt
dat er aan het stuurwiel wordt getrokken
en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspan- ning 130 kPa (1,3 kg/cm
2 of bar, 19 psi)
of lager is, is de band mogelijk ernstig
beschadigd.
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging is veroorzaakt door
perforatie van het loopvlak door een
scherp voorwerp, zoals een spijker of
een schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat gro-
ter worden waardoor de band niet meer
tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig.
Zorg dat de bandenreparatieset niet in
aanraking komt met water, bijvoorbeeld
bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een
stoffige ondergrond, zoals in het zand of
in de berm. Als de reparatieset stof e.d.
opzuigt, kunnen er storingen optreden.
●Houd de fles tijdens het gebruik niet
ondersteboven, om schade aan de
compressor te voorkomen.
■Voorzorgsmaatregelen voor de ban-
denreparatieset
●De reparatieset heeft als voeding 12V-
gelijkstroom nodig. Sluit de reparatieset
niet aan op andere voedingsbronnen.
●Als er brandstofdruppels op de repara-
tieset terechtkomen, kan de set bescha-
digd raken. Zorg dat de set niet met
brandstof in aanraking kan komen.
●Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de bagage-
ruimte, buiten bereik van kinderen.
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel onder-
delen als de bandenspanningsmeter
niet bloot aan schokken. Hierdoor kun-
nen storingen optreden.
YARIS(HB)_OM_Europe_OMK0001E.book Page 388 Thursday, March 12, 2020 9:10 AM

389
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P
(Multidrive CVT) of de achteruit
(handgeschakelde transmissie).
 Zet de motor uit.
 Schakel de alarmknipperlichten in.
(→Blz. 360)
OPMERKING
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
( → Blz. 334)
Als uw auto een lekke band
heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
→Blz. 330
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
YARIS(HB)_OM_Europe_OMK0001E.book Page 389 Thursday, March 12, 2020 9:10 AM

390
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen

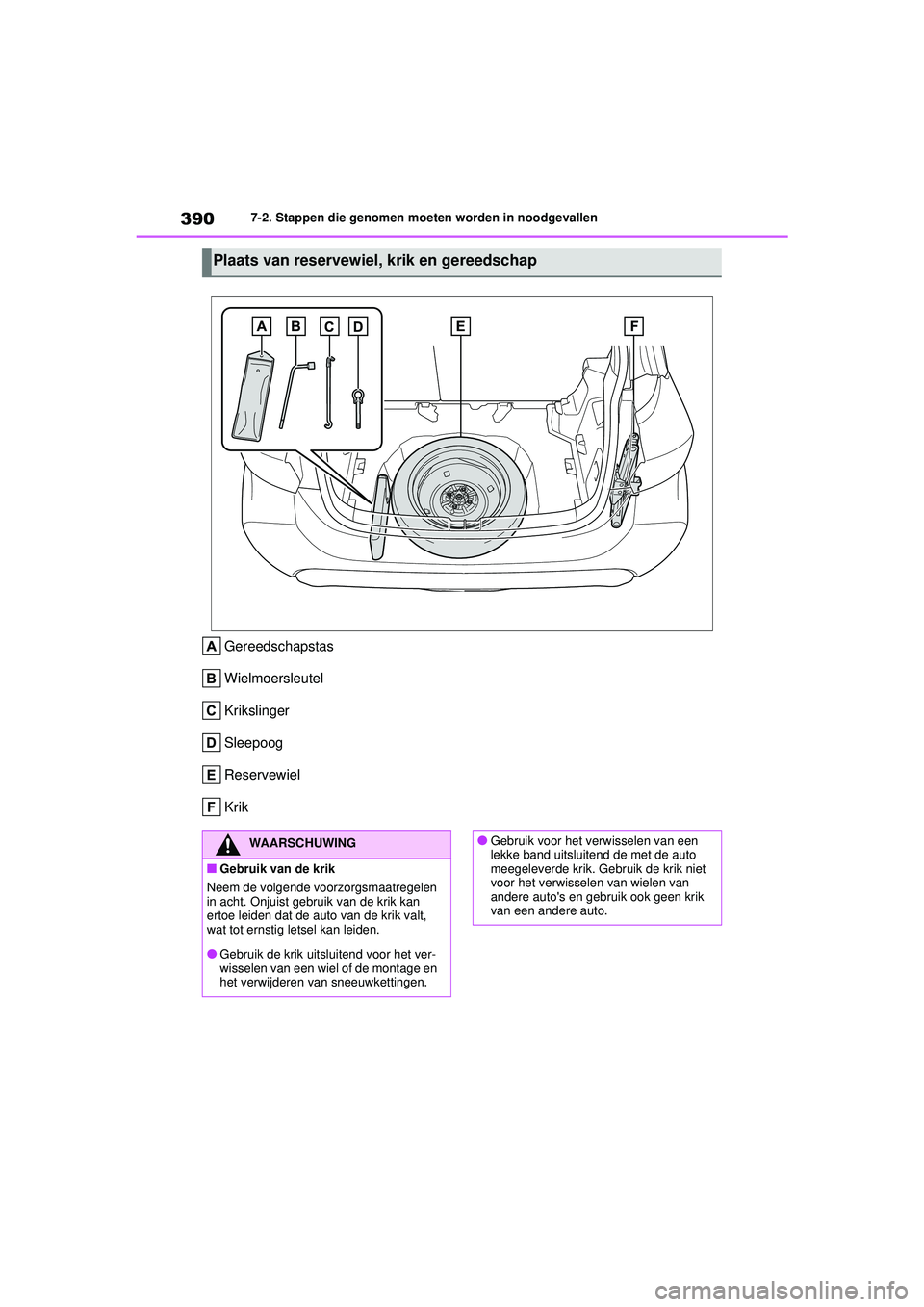

Gereedschapstas
Wielmoersleutel
Krikslinger
Sleepoog
Reservewiel
Krik
Plaats van reservewiel, krik en gereedschap
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen
in acht. Onjuist gebruik van de krik kan
ertoe leiden dat de auto van de krik valt,
wat tot ernstig letsel kan leiden.
●Gebruik de krik uitsluitend voor het ver-
wisselen van een wiel of de montage en
het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een
lekke band uitsluitend de met de auto
meegeleverde krik. Gebr uik de krik niet
voor het verwisselen van wielen van
andere auto's en gebruik ook geen krik
van een andere auto.
YARIS(HB)_OM_Europe_OMK0001E.book Page 390 Thursday, March 12, 2020 9:10 AM
