parking brake TOYOTA YARIS HATCHBACK 2021 Instructieboekje (in Dutch)

3
YARIS(HB) handleiding_Europa_MK0001_nl
INHOUDSOPGAVE
1
6 5
4
3
2
8
7
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten .... 139
4-1. Voordat u gaat rijden Rijden met de auto ................... 144
Lading en bagage .................... 151
Rijden met een aanhangwagen ...................... 152
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem
en startknop).......................... 158
Startknop (auto's met Smart entry-systeem
en startknop).......................... 159
Multidrive CVT ......................... 164
Handgeschakelde transmissie ............................ 168
Richtingaanwijzerschakelaar ... 170
Parkeerrem .............................. 171
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ........................ 172
Automatic High Beam-systeem...... .................176
Schakelaar mistlampen............ 179
Ruitenwissers en -sproeiers..... 180
Achterruitenwisser en -sproeier ................................ 1834-4. Tanken
Openen van de tankdop ........... 185
4-5. Gebruik van de ondersteunende systemen
Toyota Safety Sense ................ 187
PCS (Pre-Crash Safety-systeem) .... .................192
LTA (Lane Tracing Assist)......... 202
Dynamic Radar Cruise Control ........................ 212
Snelheidsbegrenzer ................. 223
RSA (Road Sign Assist) ........... 225
Stop & Start-syst eem ...............229
BSM (Blind Spot Monitor)......... 236
Toyota Parking Assist-sensor ... 241
RCTA (Rear Crossing Traffic Alert)............................ 246
PKSB (Parking Support Brake)....................... 250
Parking Support Brake-functie (voor
stilstaande objecten) .............. 255
Parking Support Brake-functie (voor
voertuigen die
achterlangs rijden) ................. 261
Rijmodusselectieschakelaar..... 265
GPF-systeem (benzineroetfilter) ................... 266
Ondersteunende systemen ...... 267
4-6. Rijtips Rijden in de winter.................... 273
4Rijden
MK0001toeuenvh_toc.fm Page 3 Thursday, February 25, 2021 3:43 PM

83
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
*1: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display.
Waarschuwingslampjes
Waarschuwingslampje remsys-
teem*1 (→ Blz. 368)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
( → Blz. 368)
Laadstroomcontrolelampje
*2
( → Blz. 368)
Waarschuwingslampje lage olie-
druk
*2 ( → Blz. 369)
Motorcontrolelampje
*1
( → Blz. 369)
Waarschuwingslampje SRS
*1
( → Blz. 369)
Waarschuwingslampje ABS
*1
( → Blz. 369)
Waarschuwingslampje Brake
Override-systeem/waarschu-
wingslampje wegrijregeling
*2
( → Blz. 370)
(Rood) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1
( → Blz. 370)
(Geel) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1
( → Blz. 370)
Waarschuwingslampje laag
brandstofniveau ( →Blz. 370)
Controlelampje bestuurders- en
voorpassagiersgordel
( → Blz. 371)
Controlelampjes achter-
passagiersgordels
*2
( → Blz. 371)
Waarschuwingslampje lage ban-
denspanning
*1 ( → Blz. 372)
(Oranje) Controlelampje LTA
*2 (indien
aanwezig) ( →Blz. 372)
(Knippert) Controlelampje uitgeschakeld
Stop & Start-systeem
*1 (indien
aanwezig) ( →Blz. 372)
(Knippert) Controlelampje Toyota Parking
Assist-sensor OFF
*1 (indien
aanwezig) ( →Blz. 373)
(Knippert) Controlelampje RCTA OFF
*1
(indien aanwezig) ( →Blz. 373)
Controlelampje PKSB OFF
*1
(indien aanwezig) ( →Blz. 373)
(Knippert of brandt) Waarschuwingslampje PCS
*1
(indien aanwezig) ( →Blz. 374)
Controlelampje Traction Con-
trol
*1 ( → Blz. 374)
YARIS(HB)_OM_Europe_OMK0001E.book Page 83 Thursday, March 12, 2020 9:10 AM

108
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
■Aan navigatiesysteem gekop-
pelde displayzone (indien aanwe-
zig)
De volgende gegevens van het naviga-
tiesysteem worden weergegeven:
 Straatnaam
 Routebegeleiding naar bestemming
 Kompas (weergave rijrichting boven)
Pop-updisplays voor de onderstaande
systemen worden indi en nodig weerge-
geven:
■Ondersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsstatus van een relevant sys-
teem weer.
 PCS (Pre-Crash Safety-systeem)
(indien aanwezig) ( →Blz. 192)
 LTA (Lane Tracing Assist) (indien
aanwezig) ( →Blz. 202)
 PKSB (Parking Support Brake)
(indien aanwezig) ( →Blz. 250)
 Brake Override-systeem
(→Blz. 145)
 Wegrijregeling (indien aanwezig)
(→Blz. 145)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
■Icoon
Wordt weergegeven als op het multi-
informatiedisplay een waarschuwings-
melding wordt weergegeven.
(→Blz. 377)
■Waarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaar-
den.
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display.
■Status bediening audiosysteem
(indien aanwezig)
Wordt weergegeven wanneer de bedie-
ningstoetsen voor het audiosysteem op
het stuurwiel worden bediend.
■Status handsfree-systeem (indien
aanwezig)
Wordt weergegeven als het handsfree-
systeem wordt bediend.
■Wanneer er een pop-updisplay wordt
weergegeven
Wanneer er een pop-updisplay wordt weer-
gegeven, wordt het actuele display mogelijk
niet langer weergegeven. In dat geval keert
het display terug zodra het pop-updisplay is
verdwenen.
■Toerenteller
Geeft het motortoerental aan in
omwentelingen per minuut.
Pop-updisplay
Weergave toerenteller/
ECO-indicator (indien
aanwezig)/buitentemperatuur
YARIS(HB)_OM_Europe_OMK0001E.book Page 108 Thursday, March 12, 2020 9:10 AM

4
143
YARIS(HB) handleiding_Europa_MK0001_nl
4
Rijden
Rijden
4-1. Voordat u gaat rijdenRijden met de auto ................ 144
Lading en bagage .................. 151
Rijden met een aanhangwagen.................... 152
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem en
startknop) ............................ 158
Startknop (auto's met Smart entry-systeem en
startknop) ............................ 159
Multidrive CVT ....................... 164
Handgeschakelde transmissie .......................... 168
Richtingaanwijzerschakelaar . 170
Parkeerrem ............................ 171
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar...................... 172
Automatic High Beam-systeem ............ 176
Schakelaar mistlampen ......... 179
Ruitenwissers en -sproeiers .. 180
Achterruitenwisser en -sproeier .............................. 183
4-4. Tanken Openen van de tankdop ........ 1854-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense .............. 187
PCS (Pre-Crash Safety-systeem) . ..................192
LTA (Lane Tracing Assist)....... 202
Dynamic Radar Cruise Control ...................... 212
Snelheidsbegrenzer ............... 223
RSA (Road Sign Assist) ......... 225
Stop & Start-systeem ............. 229
BSM (Blind Spot Monitor)....... 236
Toyota Parking Assist-sensor ....................... 241
RCTA (Rear Crossing Traffic Alert).......................... 246
PKSB (Parking Support Brake) ...... 250
Parking Support Brake-functie (voor
stilstaande objecten) ............ 255
Parking Support Brake-functie (voor
voertuigen die
achterlangs rijden) ............... 261
Rijmodusselectieschakelaar... 265
GPF-systeem (benzineroetfilter) ................. 266
Ondersteunende systemen .... 267
4-6. Rijtips Rijden in de winter.................. 273
MK0001toeuenvhch04.fm Page 143 Thursday, February 25, 2021 3:28 PM

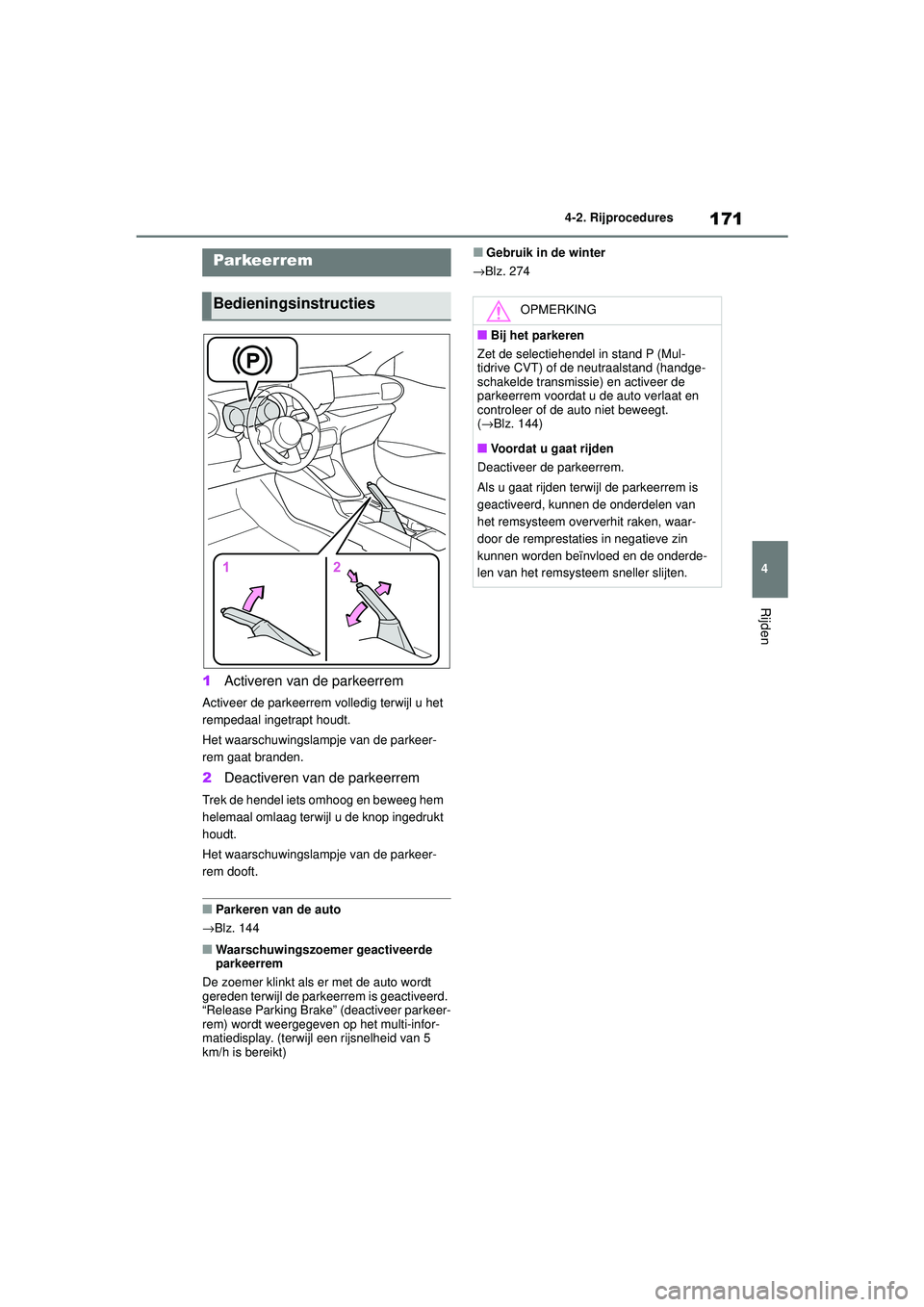

171
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
Rijden
1Activeren van de parkeerrem
Activeer de parkeerrem volledig terwijl u het
rempedaal ingetrapt houdt.
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2Deactiveren van de parkeerrem
Trek de hendel iets omhoog en beweeg hem
helemaal omlaag terwijl u de knop ingedrukt
houdt.
Het waarschuwingslampje van de parkeer-
rem dooft.
■Parkeren van de auto
→ Blz. 144
■Waarschuwingszoemer geactiveerde
parkeerrem
De zoemer klinkt als er met de auto wordt
gereden terwijl de parkeerrem is geactiveerd.
“Release Parking Brake” (deactiveer parkeer-
rem) wordt weergegeven op het multi-infor-
matiedisplay. (terwijl een rijsnelheid van 5
km/h is bereikt)
■Gebruik in de winter
→ Blz. 274Parkeerrem
BedieningsinstructiesOPMERKING
■Bij het parkeren
Zet de selectiehendel in stand P (Mul-
tidrive CVT) of de neutraalstand (handge-
schakelde transmissie) en activeer de
parkeerrem voordat u de auto verlaat en
controleer of de auto niet beweegt.
( → Blz. 144)
■Voordat u gaat rijden
Deactiveer de parkeerrem.
Als u gaat rijden terwijl de parkeerrem is
geactiveerd, kunnen de onderdelen van
het remsysteem oververhit raken, waar-
door de remprestaties in negatieve zin
kunnen worden beïnvloed en de onderde-
len van het remsysteem sneller slijten.
YARIS(HB)_OM_Europe_OMK0001E.book Page 171 Thursday, March 12, 2020 9:10 AM

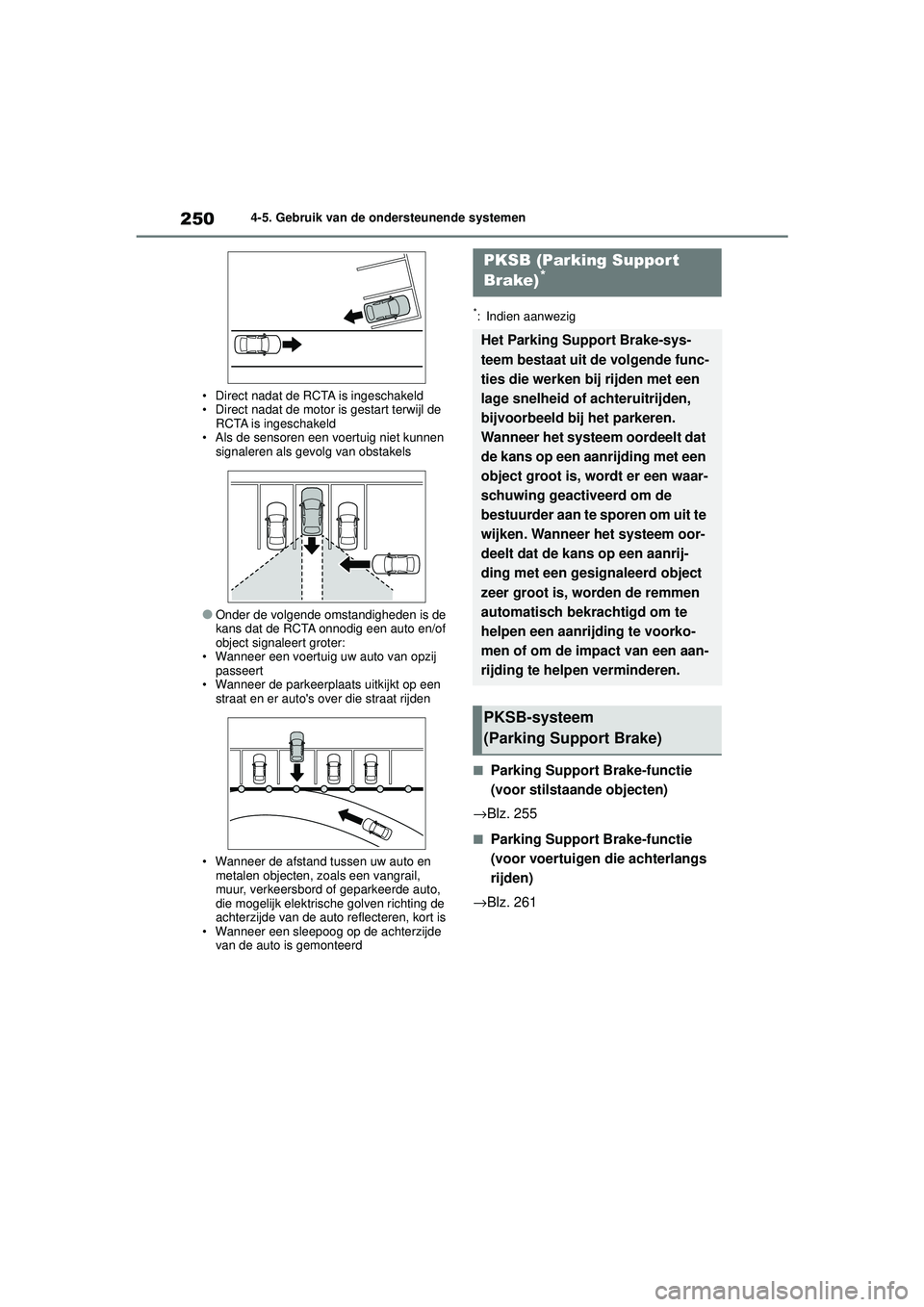

250
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
• Direct nadat de RCTA is ingeschakeld
• Direct nadat de motor is gestart terwijl de RCTA is ingeschakeld
• Als de sensoren een voertuig niet kunnen signaleren als gevolg van obstakels
●Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrische golven richting de
achterzijde van de auto reflecteren, kort is
• Wanneer een sleepoog op de achterzijde van de auto is gemonteerd
*: Indien aanwezig
■Parking Support Brake-functie
(voor stilstaande objecten)
→Blz. 255
■Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden)
→Blz. 261
PKSB (Parking Support
Brake)*
Het Parking Support Brake-sys-
teem bestaat uit de volgende func-
ties die werken bij rijden met een
lage snelheid of achteruitrijden,
bijvoorbeeld bij het parkeren.
Wanneer het systeem oordeelt dat
de kans op een aanrijding met een
object groot is, wordt er een waar-
schuwing geactiveerd om de
bestuurder aan te sporen om uit te
wijken. Wanneer het systeem oor-
deelt dat de kans op een aanrij-
ding met een gesignaleerd object
zeer groot is, worden de remmen
automatisch bekrachtigd om te
helpen een aanrijding te voorko-
men of om de impact van een aan-
rijding te helpen verminderen.
PKSB-systeem
(Parking Support Brake)
YARIS(HB)_OM_Europe_OMK0001E.book Page 250 Thursday, March 12, 2020 9:10 AM

251
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden

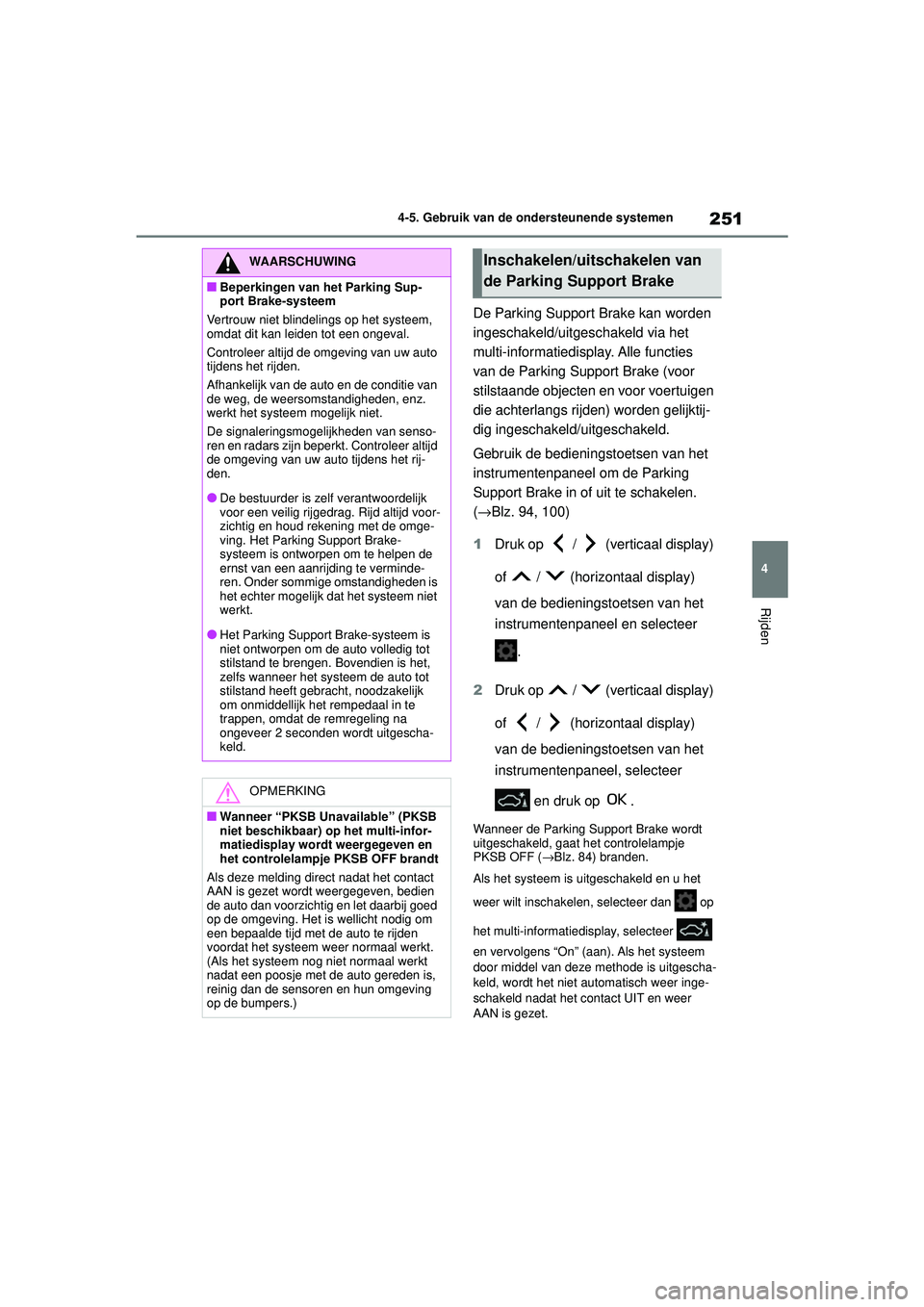

De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertuigen
die achterlangs rijden) worden gelijktij-
dig ingeschakeld/uitgeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 94, 100)
1 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel, selecteer
en druk op .
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( →Blz. 84) branden.
Als het systeem is ui tgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer
en vervolgens “On” ( aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
WAARSCHUWING
■Beperkingen van het Parking Sup-
port Brake-systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
Controleer altijd de omgeving van uw auto
tijdens het rijden.
Afhankelijk van de auto en de conditie van
de weg, de weersomstandigheden, enz.
werkt het systeem mogelijk niet.
De signaleringsmogel ijkheden van senso-
ren en radars zijn beperkt. Controleer altijd
de omgeving van uw auto tijdens het rij-
den.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support Brake-
systeem is ontworpen om te helpen de
ernst van een aanrijding te verminde-
ren. Onder sommige omstandigheden is
het echter mogelijk dat het systeem niet
werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
OPMERKING
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF brandt
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
YARIS(HB)_OM_Europe_OMK0001E.book Page 251 Thursday, March 12, 2020 9:10 AM

252
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen

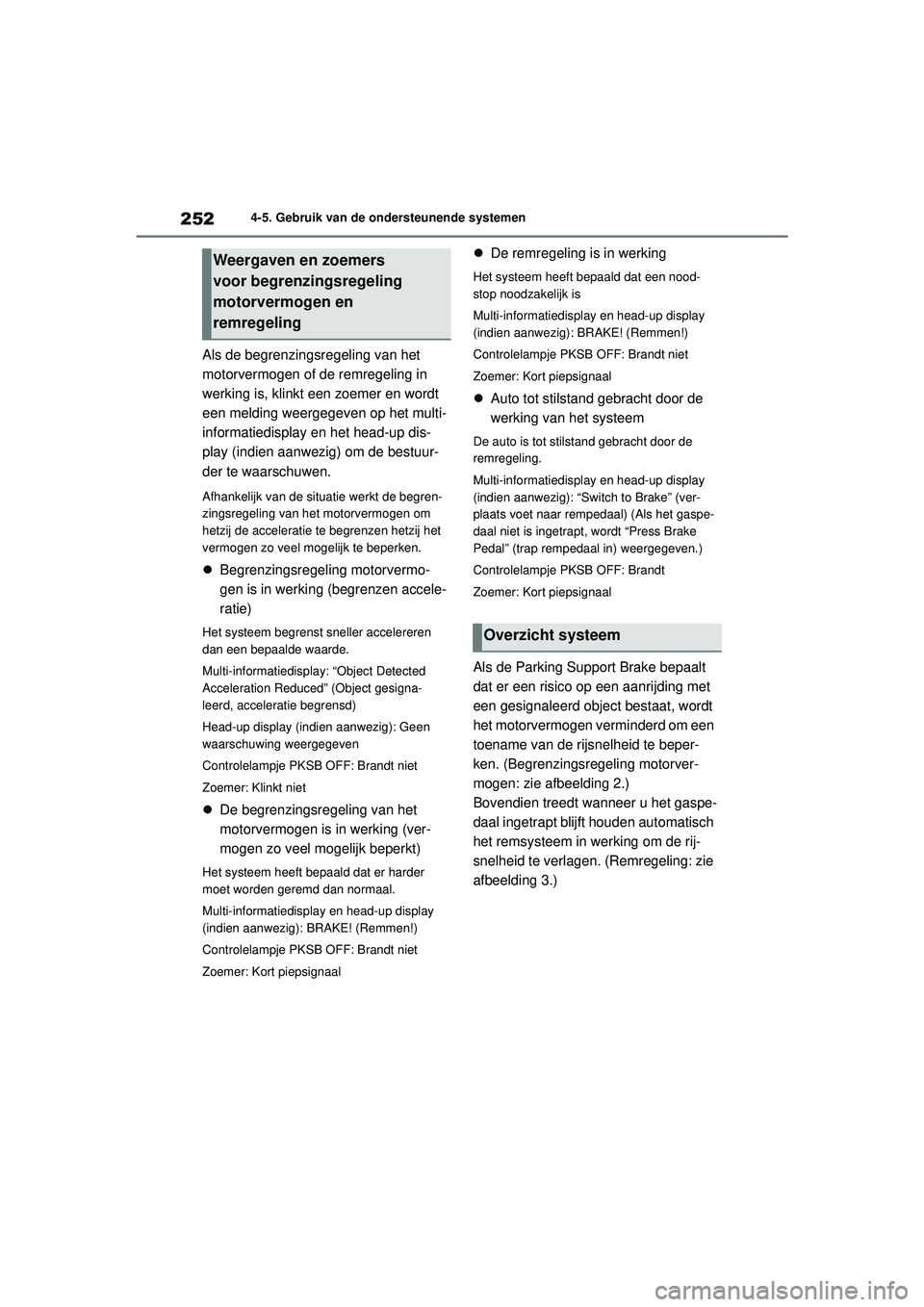

Als de begrenzingsregeling van het
motorvermogen of de remregeling in
werking is, klinkt een zoemer en wordt
een melding weergegeven op het multi-
informatiedisplay en het head-up dis-
play (indien aanwezig) om de bestuur-
der te waarschuwen.
Afhankelijk van de situatie werkt de begren-
zingsregeling van het motorvermogen om
hetzij de acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.
Begrenzingsregeling motorvermo-
gen is in werking (begrenzen accele-
ratie)
Het systeem begrenst sneller accelereren
dan een bepaalde waarde.
Multi-informatiedisplay: “Object Detected
Acceleration Reduced” (Object gesigna-
leerd, acceleratie begrensd)
Head-up display (indien aanwezig): Geen
waarschuwing weergegeven
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
De begrenzingsregeling van het
motorvermogen is in werking (ver-
mogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder
moet worden geremd dan normaal.
Multi-informatiedisplay en head-up display
(indien aanwezig): BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
De remregeling is in werking
Het systeem heeft bepaald dat een nood-
stop noodzakelijk is
Multi-informatiedisplay en head-up display
(indien aanwezig): BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door de
remregeling.
Multi-informatiedisplay en head-up display
(indien aanwezig): “Switch to Brake” (ver-
plaats voet naar rempedaal) (Als het gaspe-
daal niet is ingetrapt, wordt “Press Brake
Pedal” (trap rempedaal in) weergegeven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Als de Parking Support Brake bepaalt
dat er een risico op een aanrijding met
een gesignaleerd object bestaat, wordt
het motorvermogen verminderd om een
toename van de rijsnelheid te beper-
ken. (Begrenzingsregeling motorver-
mogen: zie afbeelding 2.)
Bovendien treedt wanneer u het gaspe-
daal ingetrapt blijft houden automatisch
het remsysteem in werking om de rij-
snelheid te verlagen. (Remregeling: zie
afbeelding 3.)
Weergaven en zoemers
voor begrenzingsregeling
motorvermogen en
remregeling
Overzicht systeem
YARIS(HB)_OM_Europe_OMK0001E.book Page 252 Thursday, March 12, 2020 9:10 AM

253
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden

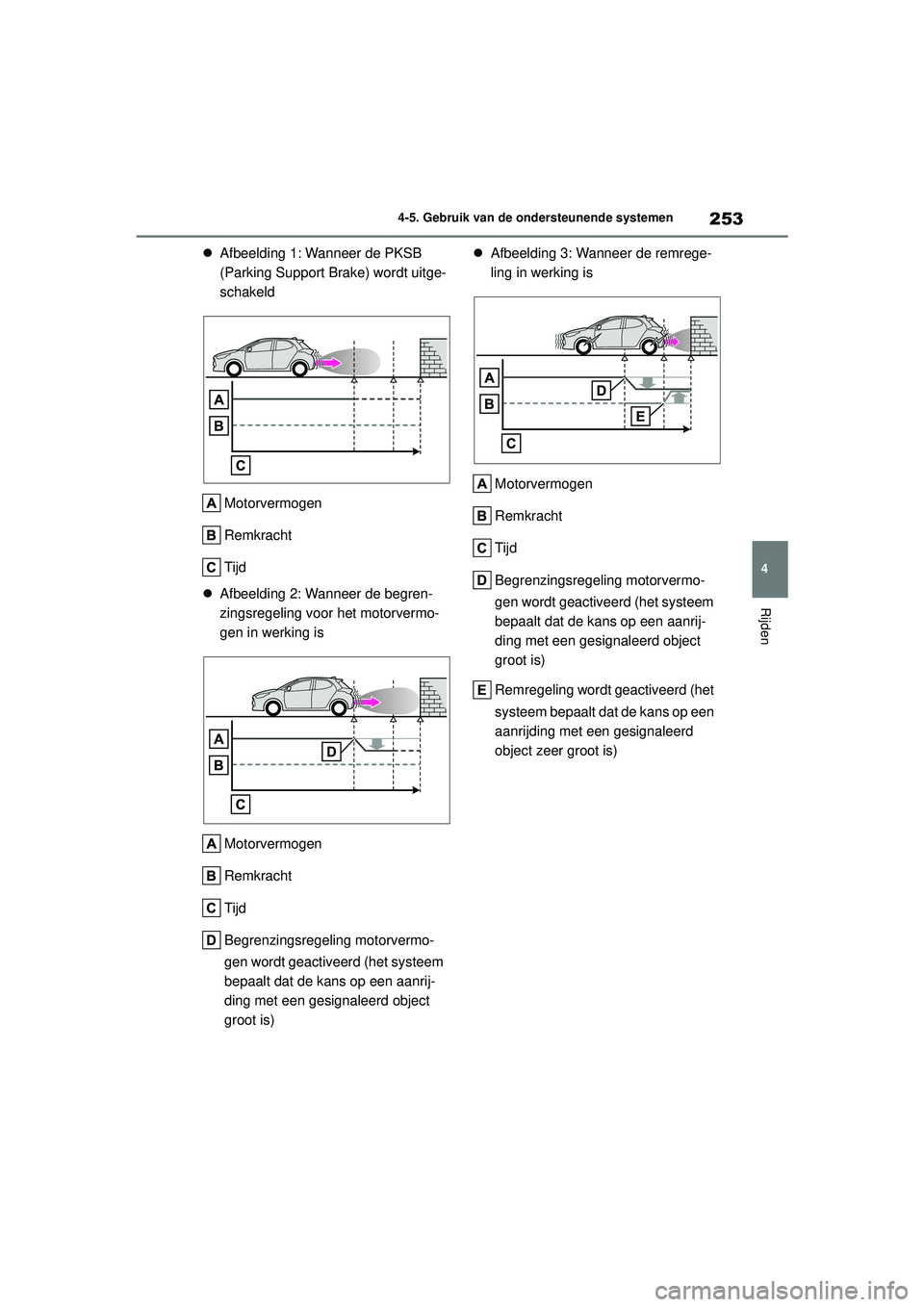

Afbeelding 1: Wanneer de PKSB
(Parking Support Brake) wordt uitge-
schakeld
Motorvermogen
Remkracht
Tijd
 Afbeelding 2: Wanneer de begren-
zingsregeling voor het motorvermo-
gen in werking is
Motorvermogen
Remkracht
Tijd
Begrenzingsregeling motorvermo-
gen wordt geactiveerd (het systeem
bepaalt dat de kans op een aanrij-
ding met een gesignaleerd object
groot is) 
Afbeelding 3: Wanneer de remrege-
ling in werking is
Motorvermogen
Remkracht
Tijd
Begrenzingsregeling motorvermo-
gen wordt geactiveerd (het systeem
bepaalt dat de kans op een aanrij-
ding met een gesignaleerd object
groot is)
Remregeling wordt geactiveerd (het
systeem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is)
YARIS(HB)_OM_Europe_OMK0001E.book Page 253 Thursday, March 12, 2020 9:10 AM

254
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen

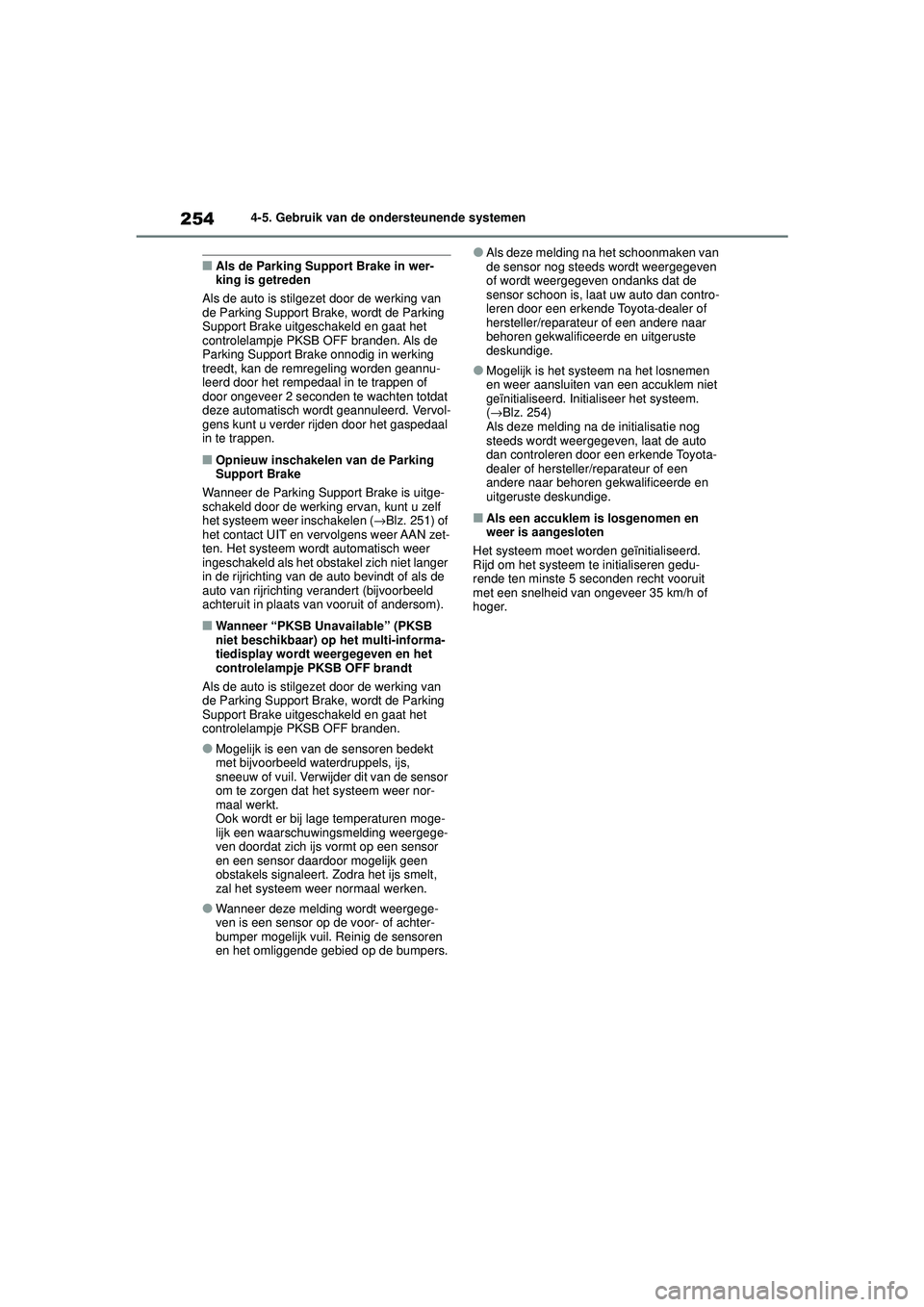

■Als de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden geannu-
leerd door het rempedaal in te trappen of
door ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd. Vervol-
gens kunt u verder rijden door het gaspedaal
in te trappen.
■Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is uitge-
schakeld door de werking ervan, kunt u zelf
het systeem weer inschakelen ( →Blz. 251) of
het contact UIT en vervolgens weer AAN zet-
ten. Het systeem wordt automatisch weer
ingeschakeld als het obstakel zich niet langer
in de rijrichting van de auto bevindt of als de
auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF brandt
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden.
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld waterdruppels, ijs,
sneeuw of vuil. Verwijder dit van de sensor
om te zorgen dat het systeem weer nor-
maal werkt.
Ook wordt er bij lage temperaturen moge-
lijk een waarschuwingsmelding weergege-
ven doordat zich ijs vormt op een sensor
en een sensor daardoor mogelijk geen
obstakels signaleert. Zodra het ijs smelt,
zal het systeem weer normaal werken.
●Wanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
●Als deze melding na het schoonmaken van
de sensor nog steeds wordt weergegeven
of wordt weergegeven ondanks dat de
sensor schoon is, laat uw auto dan contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Mogelijk is het systeem na het losnemen
en weer aansluiten van een accuklem niet
geïnitialiseerd. Initialiseer het systeem.
( → Blz. 254)
Als deze melding na de initialisatie nog
steeds wordt weergegeven, laat de auto
dan controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger.
YARIS(HB)_OM_Europe_OMK0001E.book Page 254 Thursday, March 12, 2020 9:10 AM
