TOYOTA YARIS HYBRID 2014 Brugsanvisning (in Danish)

3417-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

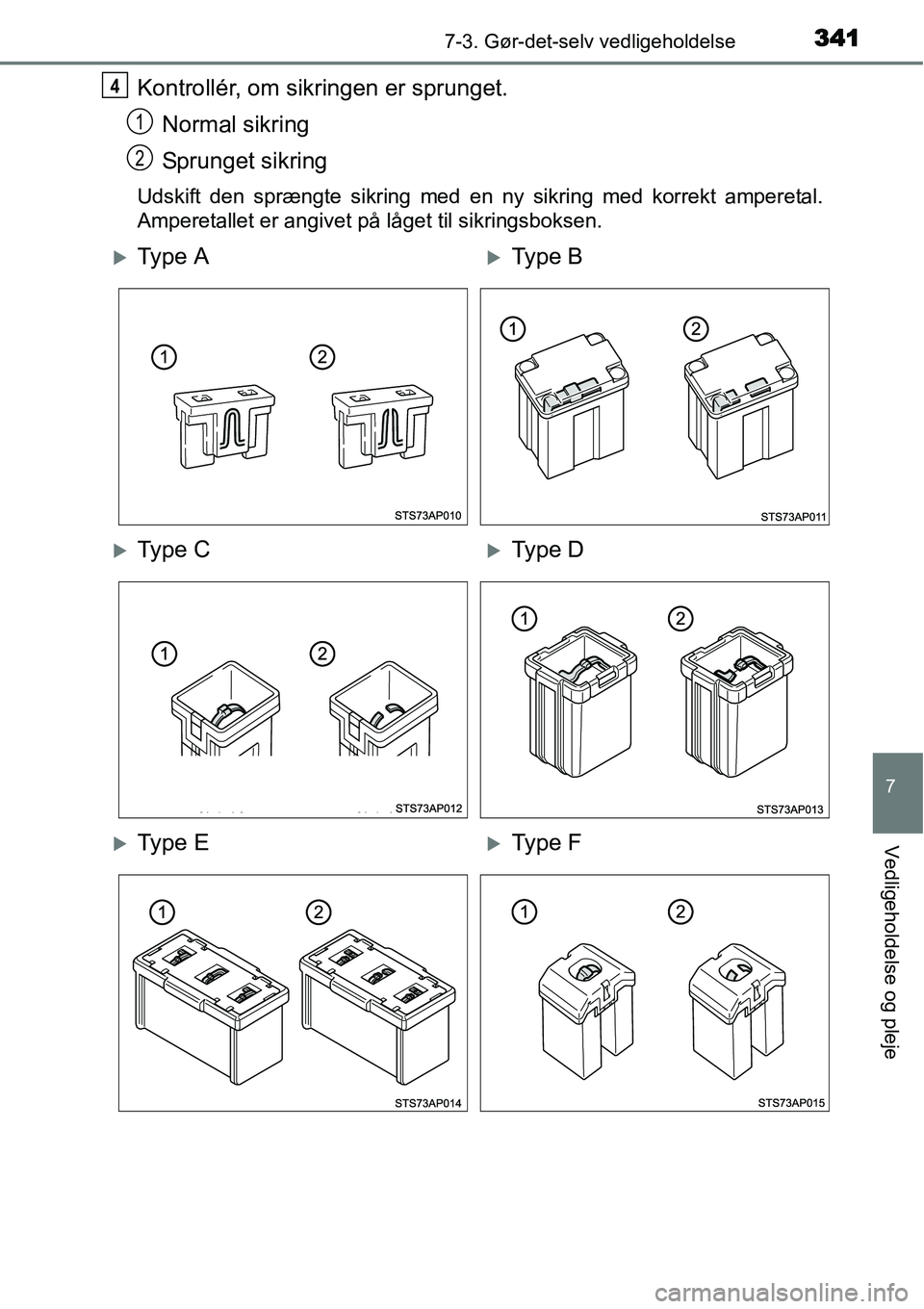

Kontrollér, om sikringen er sprunget.
Normal sikring
Sprunget sikring
Udskift den sprængte sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
4
1
2
XTy p e AXType B
XTy p e CXType D
XTy p e EXType F

3427-3. Gør-det-selv vedligeholdelse

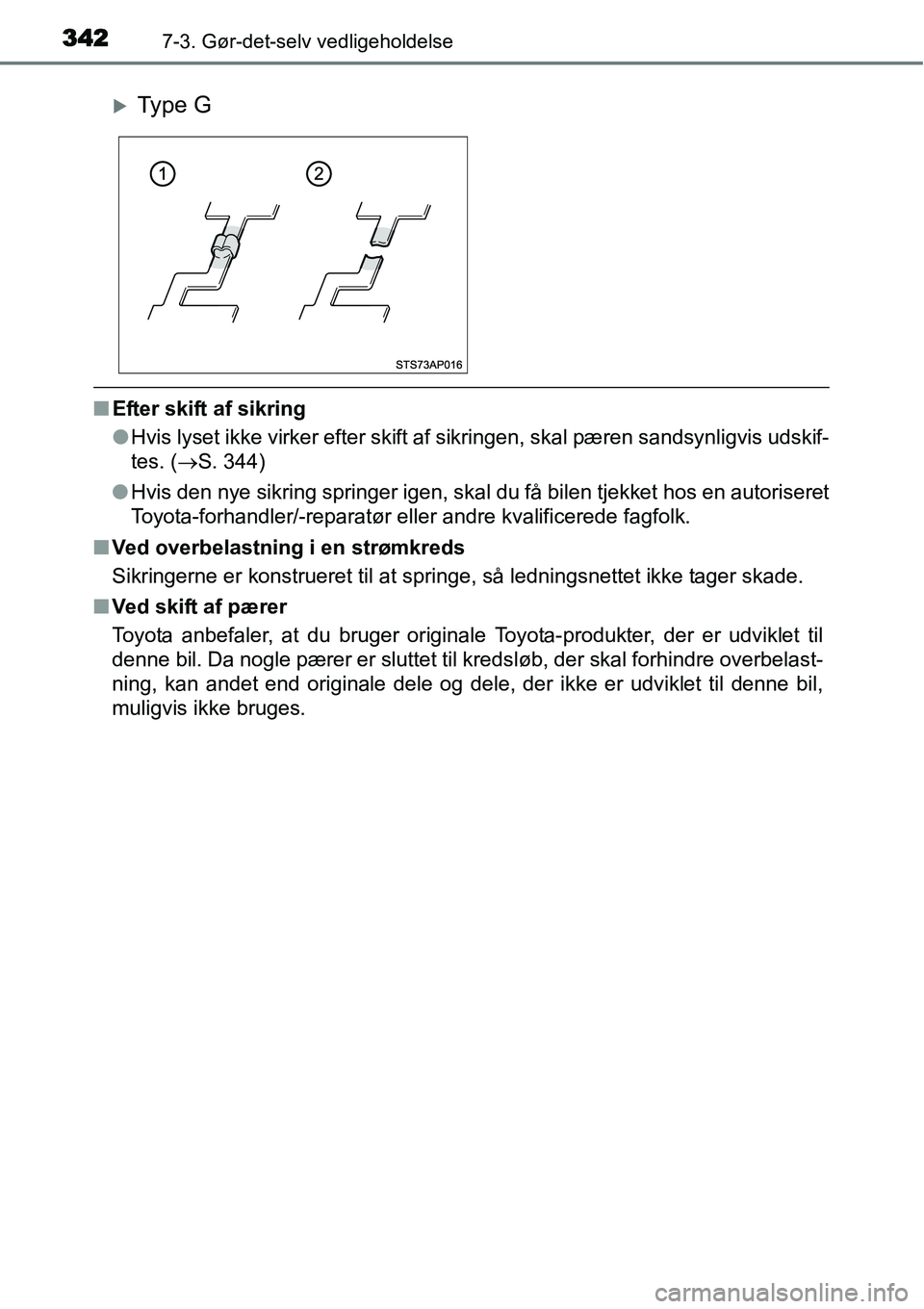

■Efter skift af sikring
●Hvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. (→S. 344)
●Hvis den nye sikring springer igen, skal du få bilen tjekket hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
■Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
■Ved skift af pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.
XTy p e G

3437-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

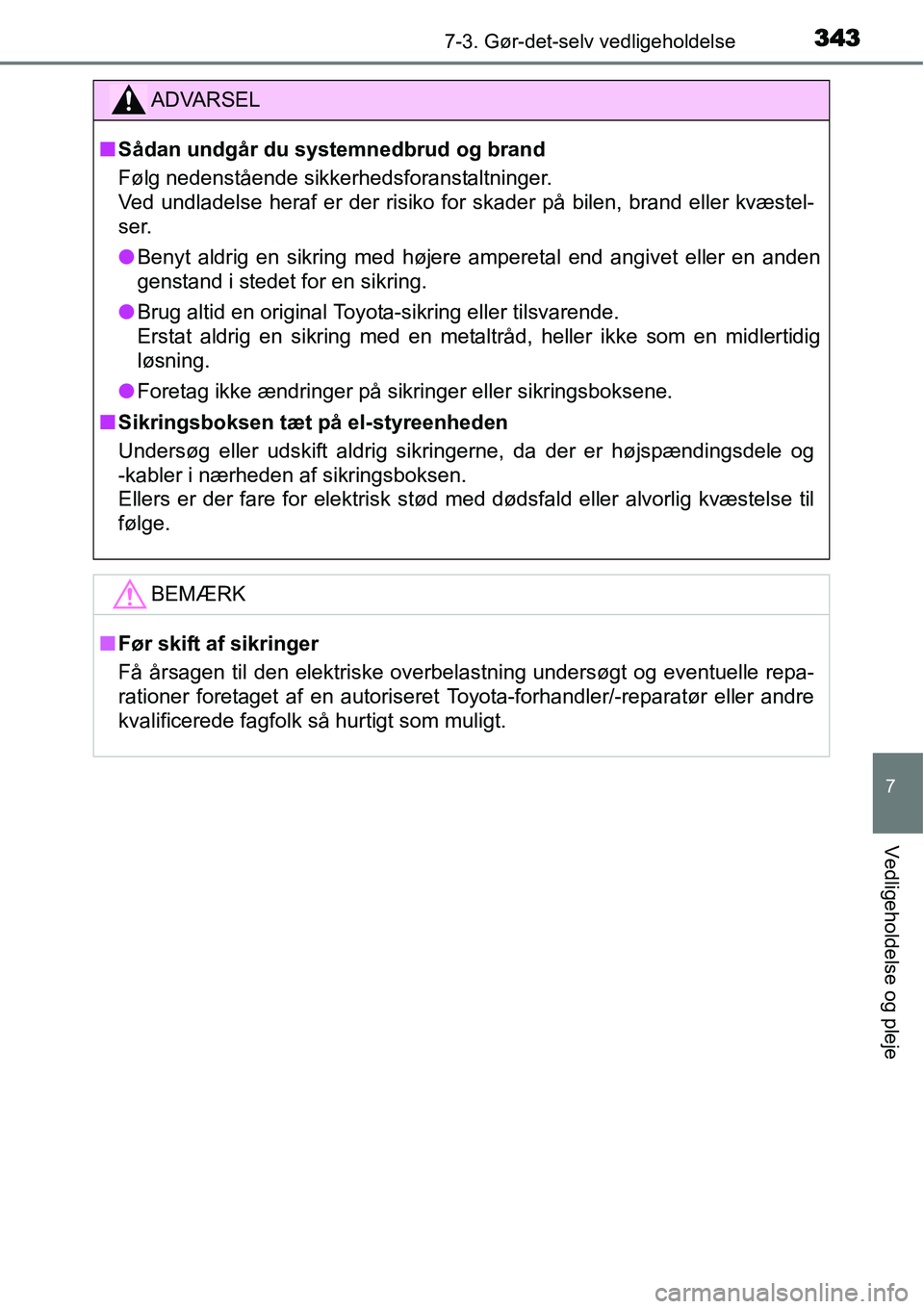

ADVARSEL
■Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Ved undladelse heraf er der risiko for skader på bilen, brand eller kvæstel-
ser.
●Benyt aldrig en sikring med højere amperetal end angivet eller en anden
genstand i stedet for en sikring.
●Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metaltråd, heller ikke som en midlertidig
løsning.
●Foretag ikke ændringer på sikringer eller sikringsboksene.
■Sikringsboksen tæt på el-styreenheden
Undersøg eller udskift aldrig sikringerne, da der er højspændingsdele og
-kabler i nærheden af sikringsboksen.
Ellers er der fare for elektrisk stød med dødsfald eller alvorlig kvæstelse til
følge.
BEMÆRK
■Før skift af sikringer
Få årsagen til den elektriske overbelastning undersøgt og eventuelle repa-
rationer foretaget af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk så hurtigt som muligt.

3447-3. Gør-det-selv vedligeholdelse

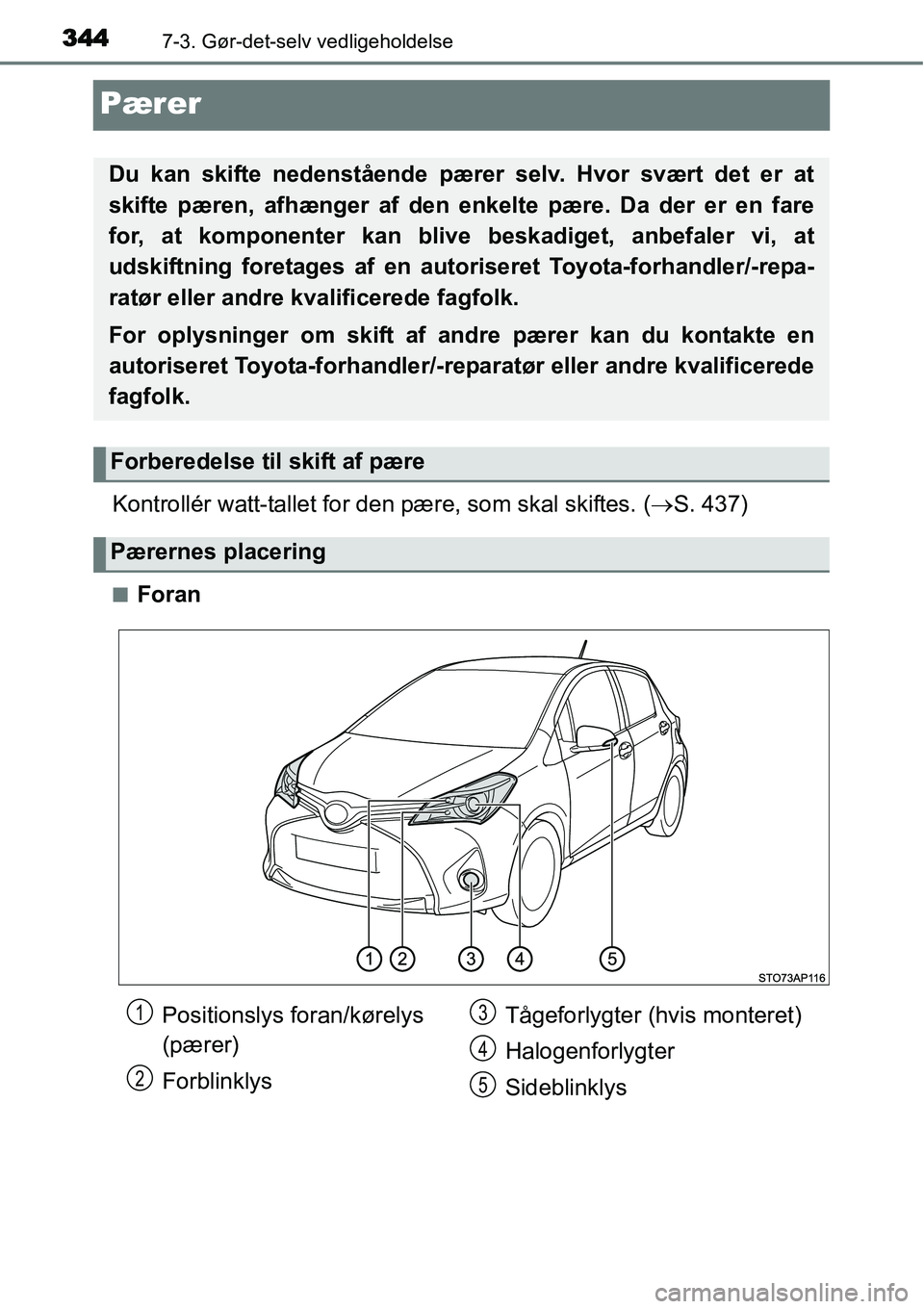

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (→S. 437)
■Foran
Du kan skifte nedenstående pærer selv. Hvor svært det er at
skifte pæren, afhænger af den enkelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
For oplysninger om skift af andre pærer kan du kontakte en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk.
Forberedelse til skift af pære
Pærernes placering
Positionslys foran/kørelys
(pærer)
ForblinklysTågeforlygter (hvis monteret)
Halogenforlygter
Sideblinklys1
2
3
4
5

3457-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

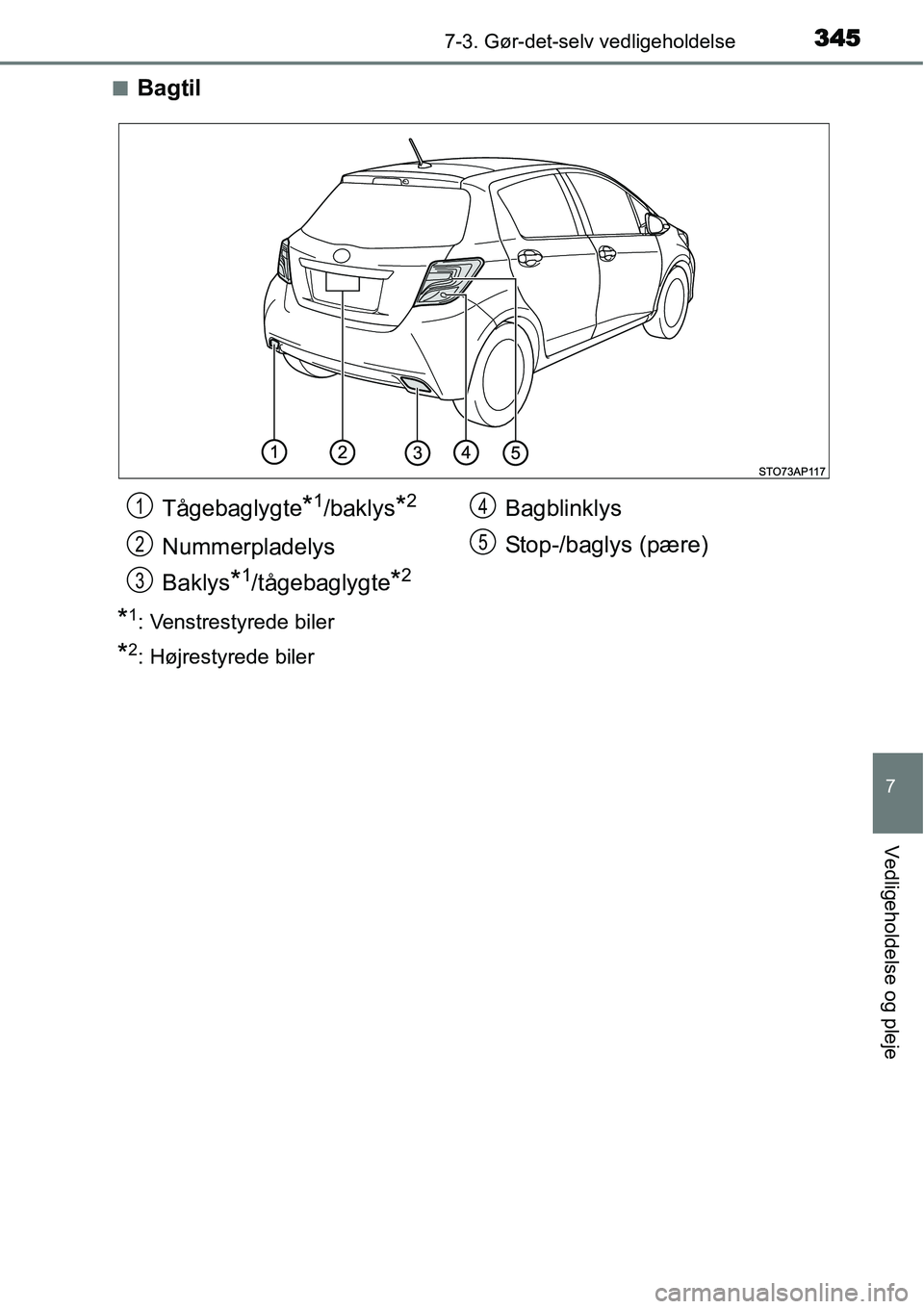

■Bagtil
*1: Venstrestyrede biler
*2: Højrestyrede biler
Tågebaglygte*1/baklys*2
Nummerpladelys
Baklys
*1/tågebaglygte*2
Bagblinklys
Stop-/baglys (pære)1
2
3
4
5

3467-3. Gør-det-selv vedligeholdelse

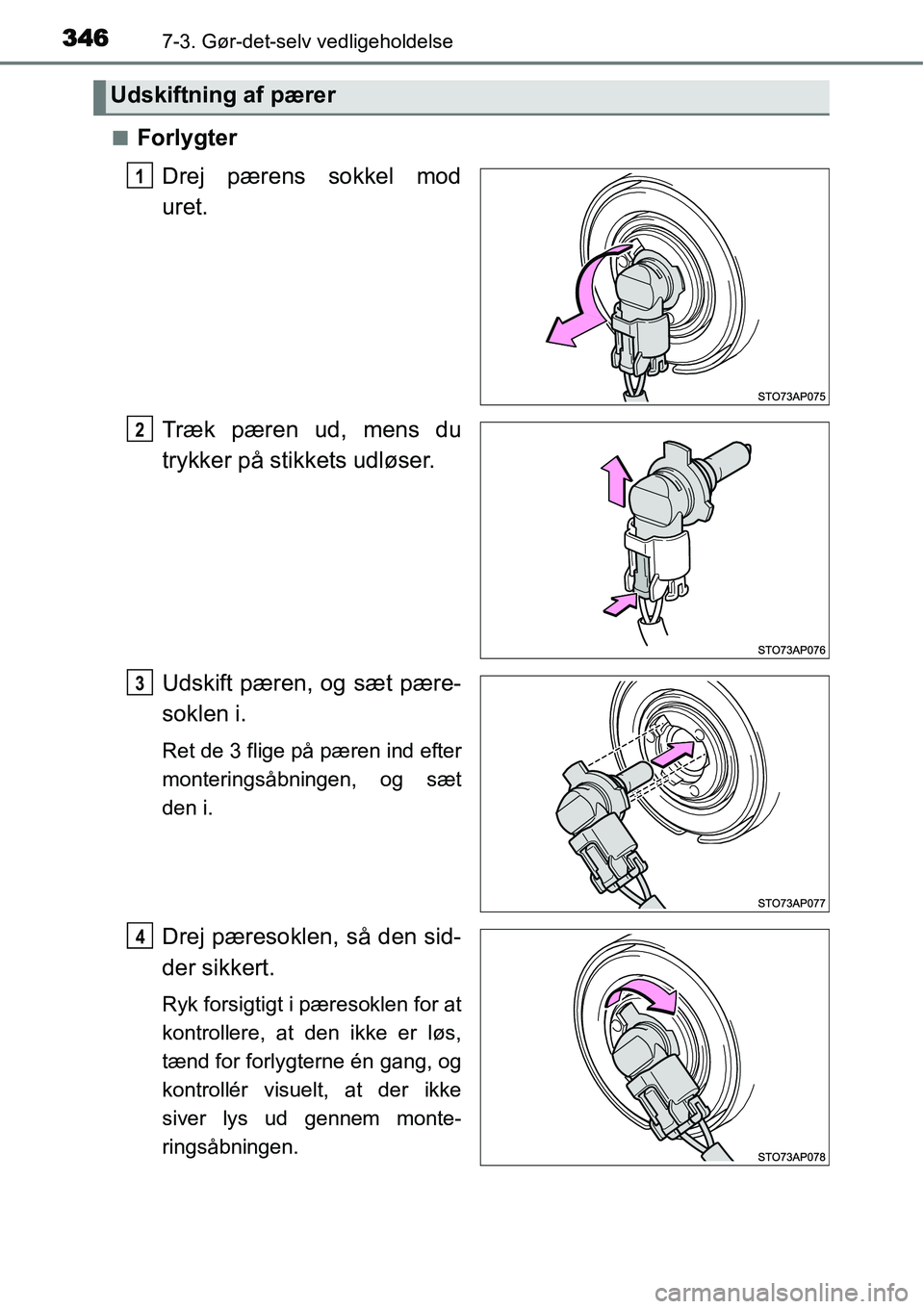

■Forlygter
Drej pærens sokkel mod
uret.
Træk pæren ud, mens du
trykker på stikkets udløser.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
Udskiftning af pærer
1
2
3
14

3477-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

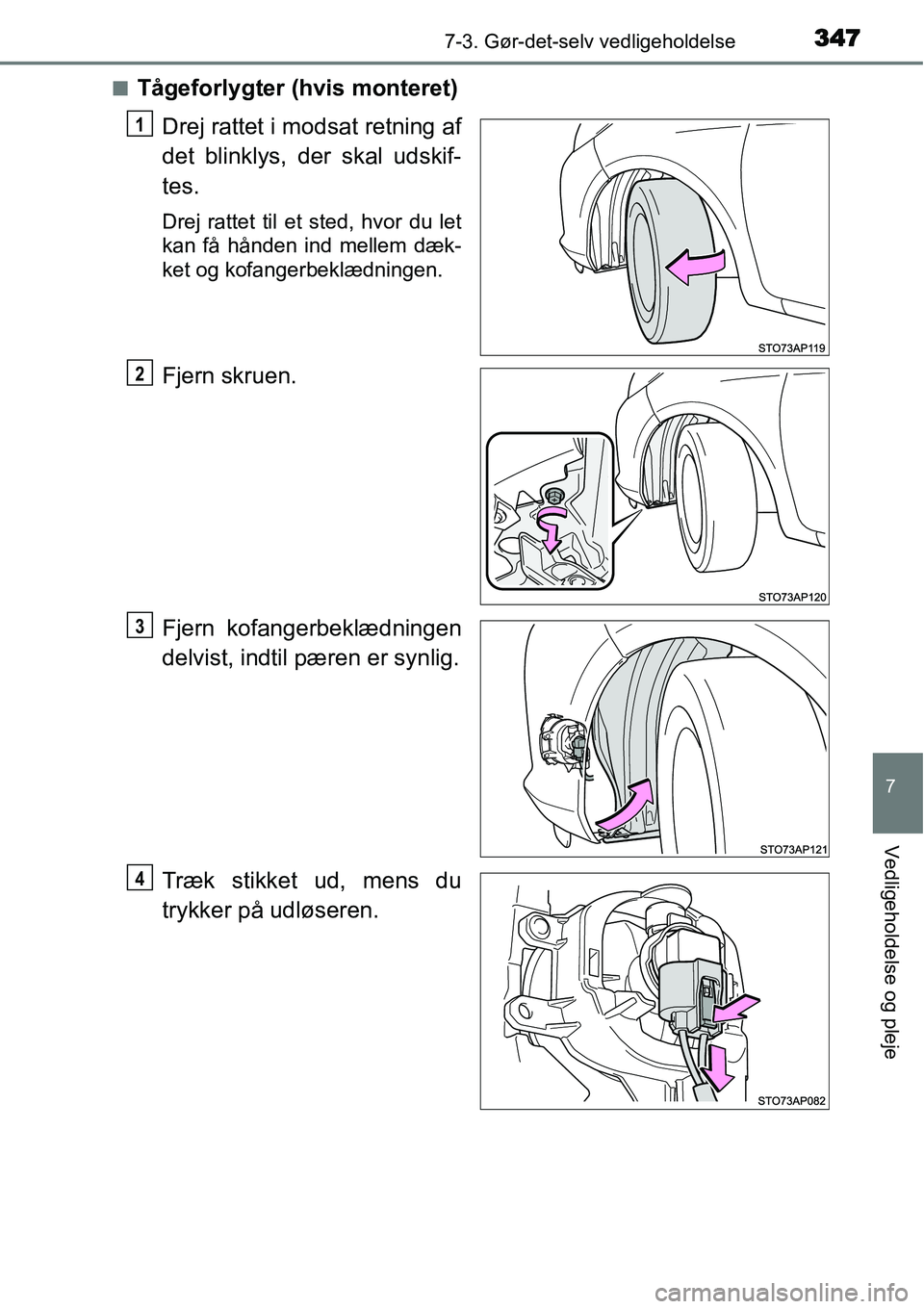

■Tågeforlygter (hvis monteret)
Drej rattet i modsat retning af
det blinklys, der skal udskif-
tes.
Drej rattet til et sted, hvor du let
kan få hånden ind mellem dæk-
ket og kofangerbeklædningen.
Fjern skruen.
Fjern kofangerbeklædningen
delvist, indtil pæren er synlig.
Træk stikket ud, mens du
trykker på udløseren.
1
2
3
4

3487-3. Gør-det-selv vedligeholdelse

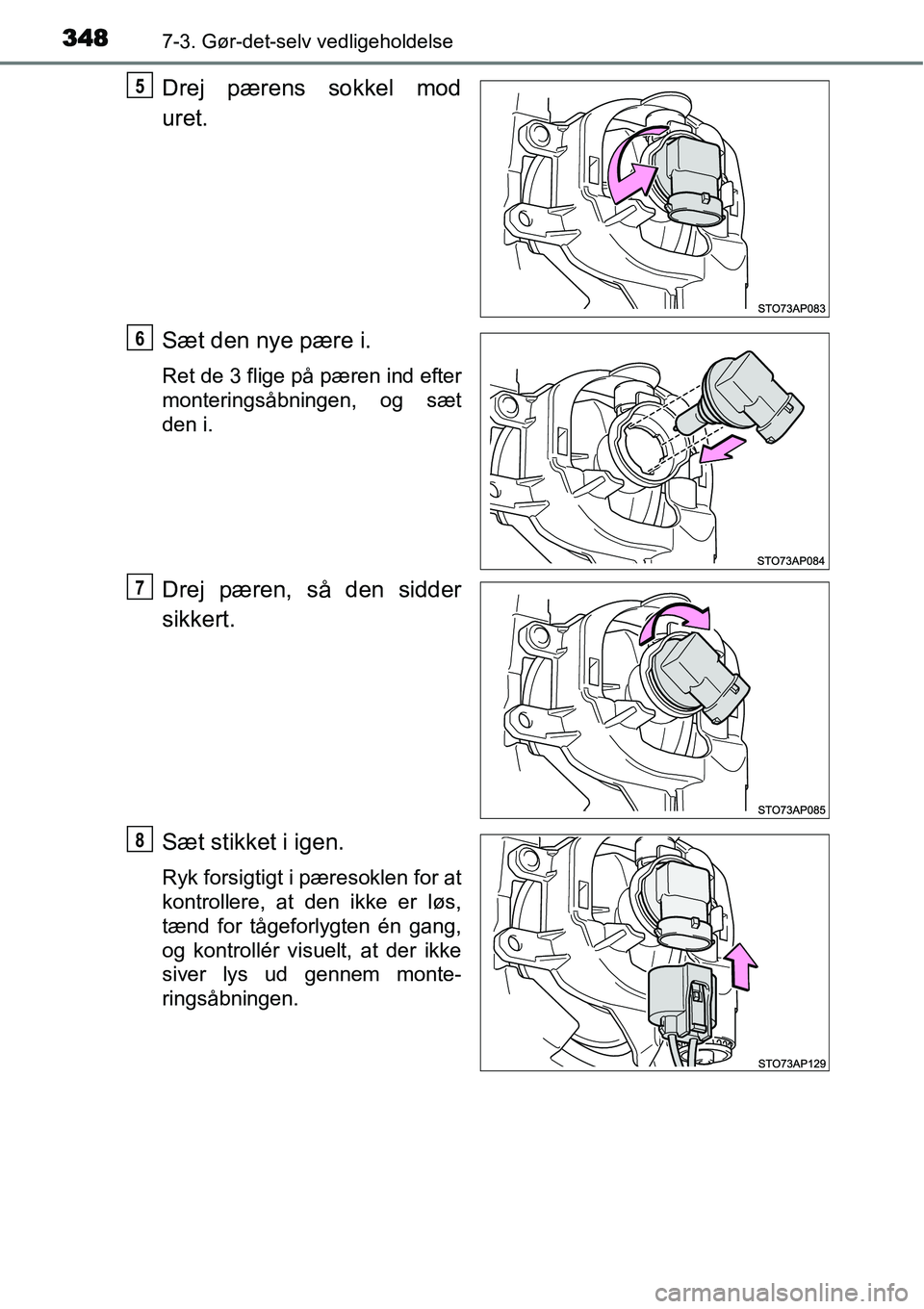

Drej pærens sokkel mod
uret.
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæren, så den sidder
sikkert.
Sæt stikket i igen.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygten én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
5
6
7
8

3497-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

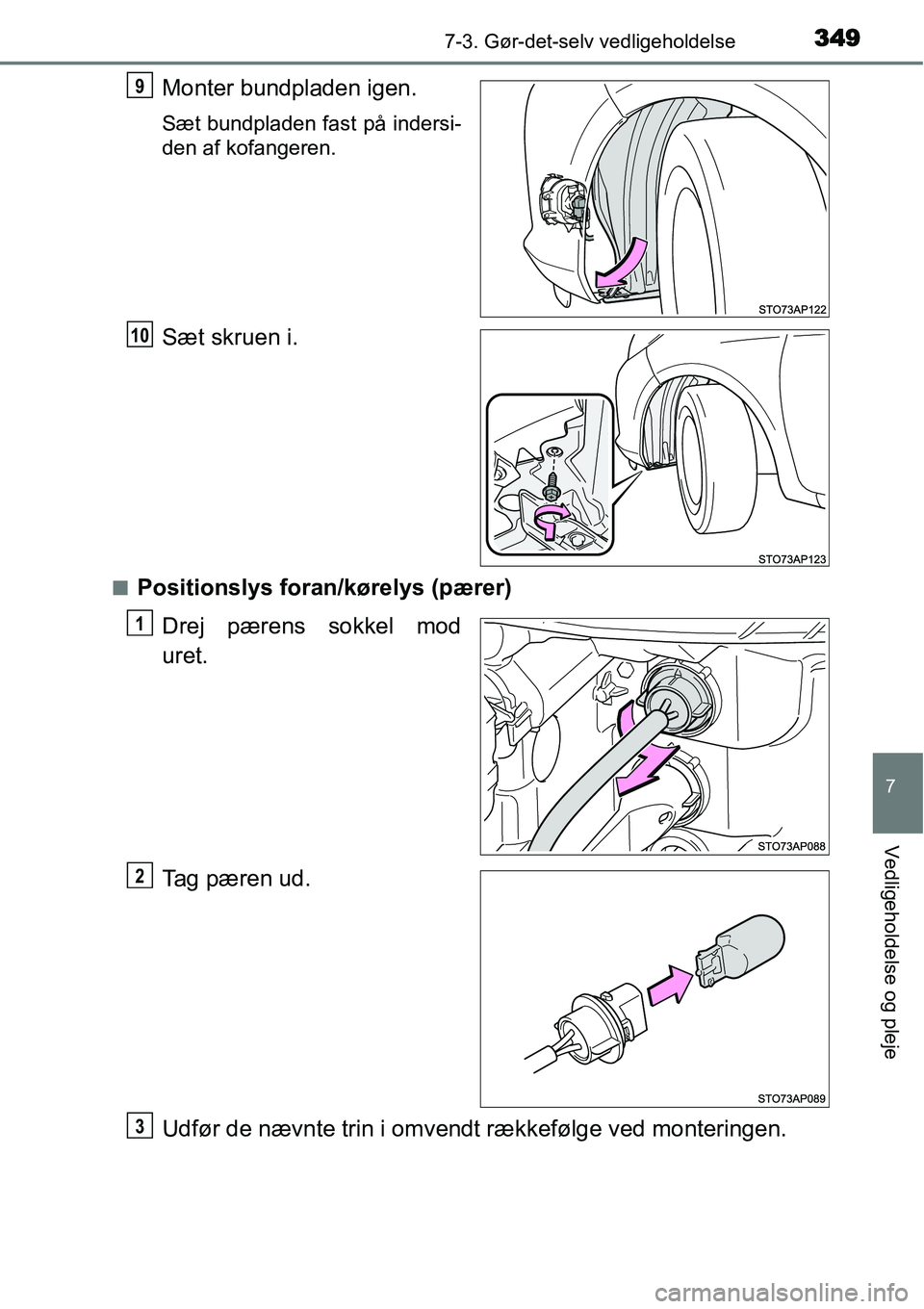

Monter bundpladen igen.
Sæt bundpladen fast på indersi-
den af kofangeren.
Sæt skruen i.
■Positionslys foran/kørelys (pærer)
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
9
10
1
2
3

3507-3. Gør-det-selv vedligeholdelse

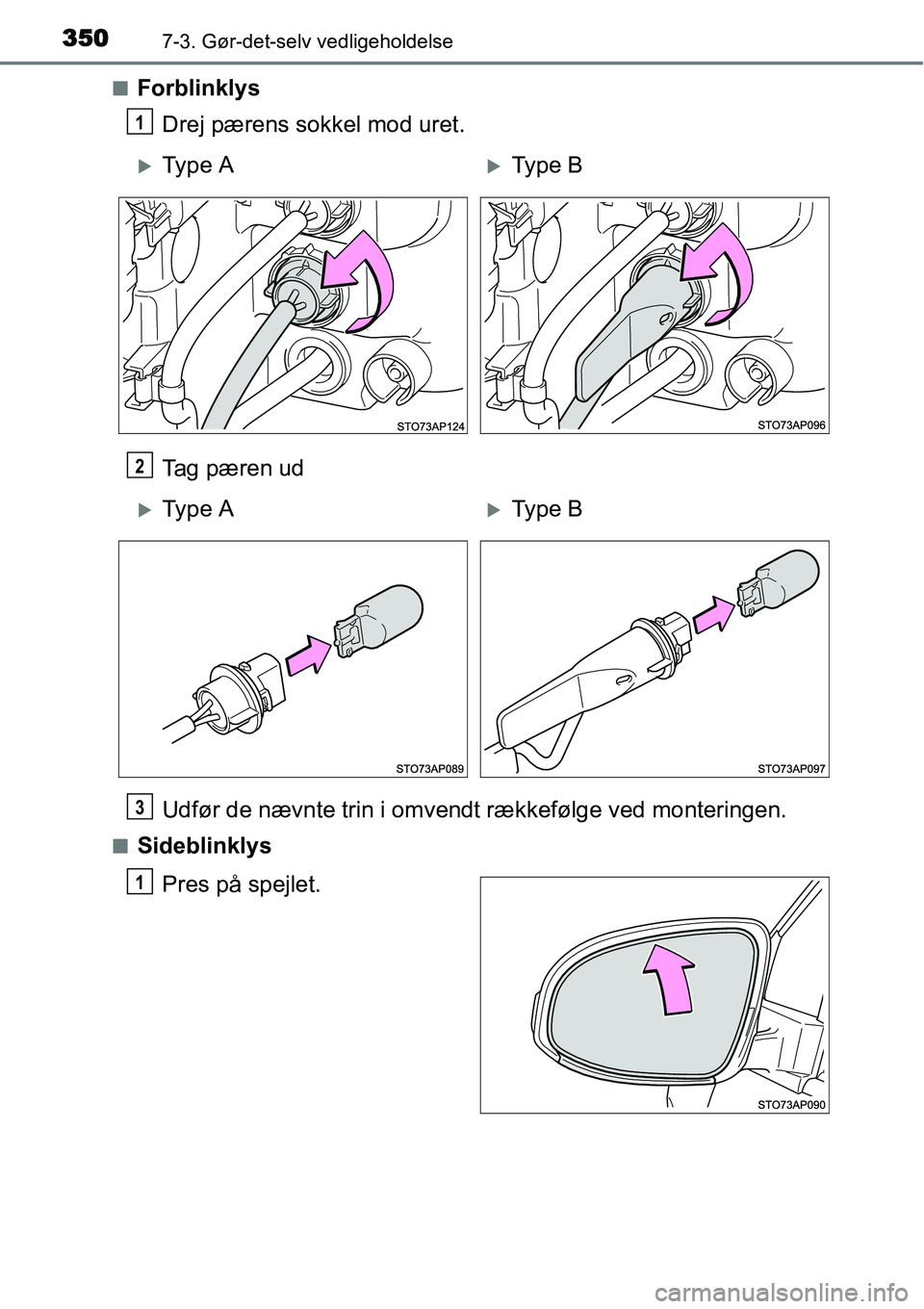

■Forblinklys
Drej pærens sokkel mod uret.
Tag pæren ud
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
■Sideblinklys
Pres på spejlet.
1
XType AXType B
2
XType AXType B
3
1
