3017-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje

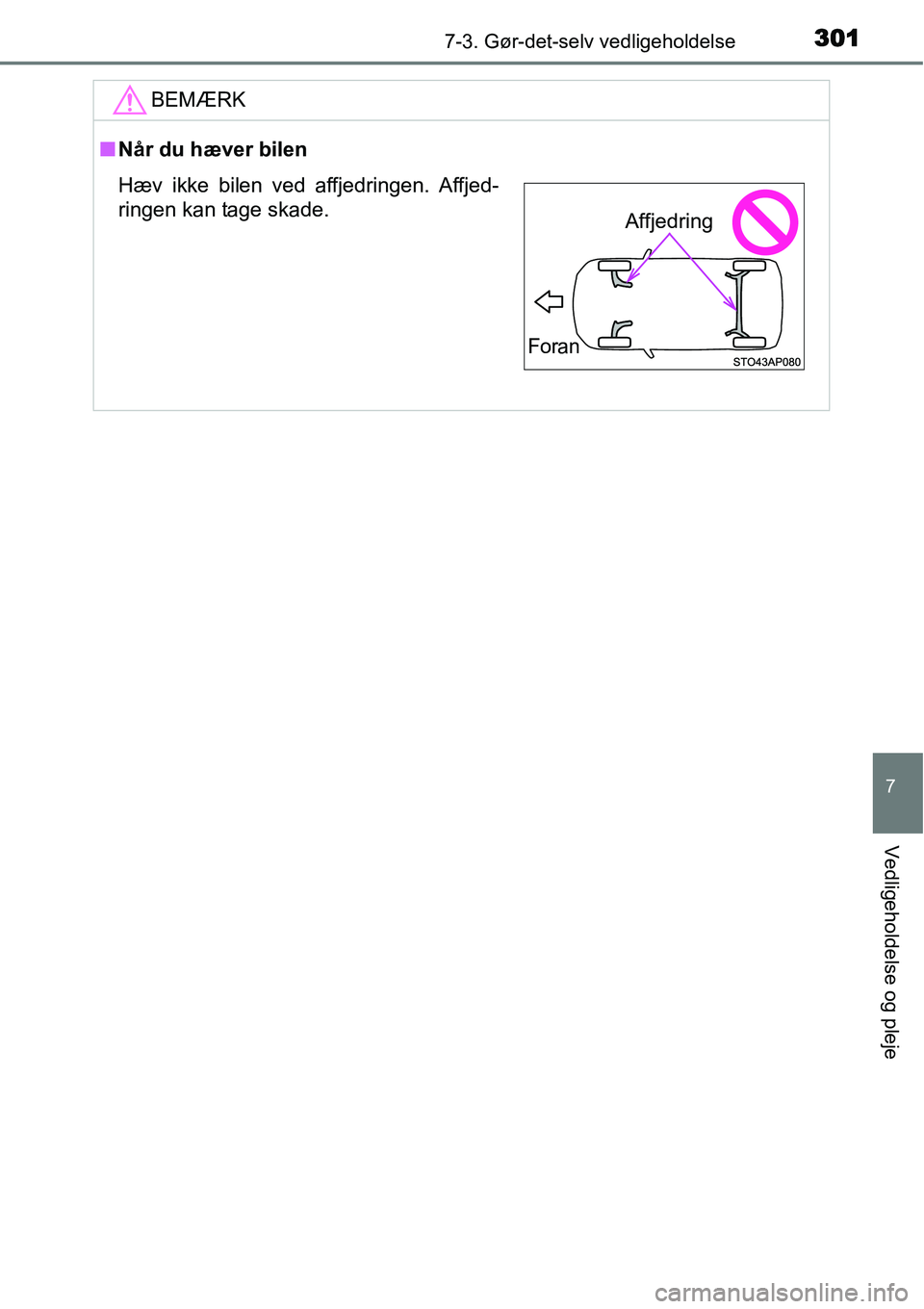

BEMÆRK
■Når du hæver bilen
Hæv ikke bilen ved affjedringen. Affjed-
ringen kan tage skade.
Foran
Affjedring

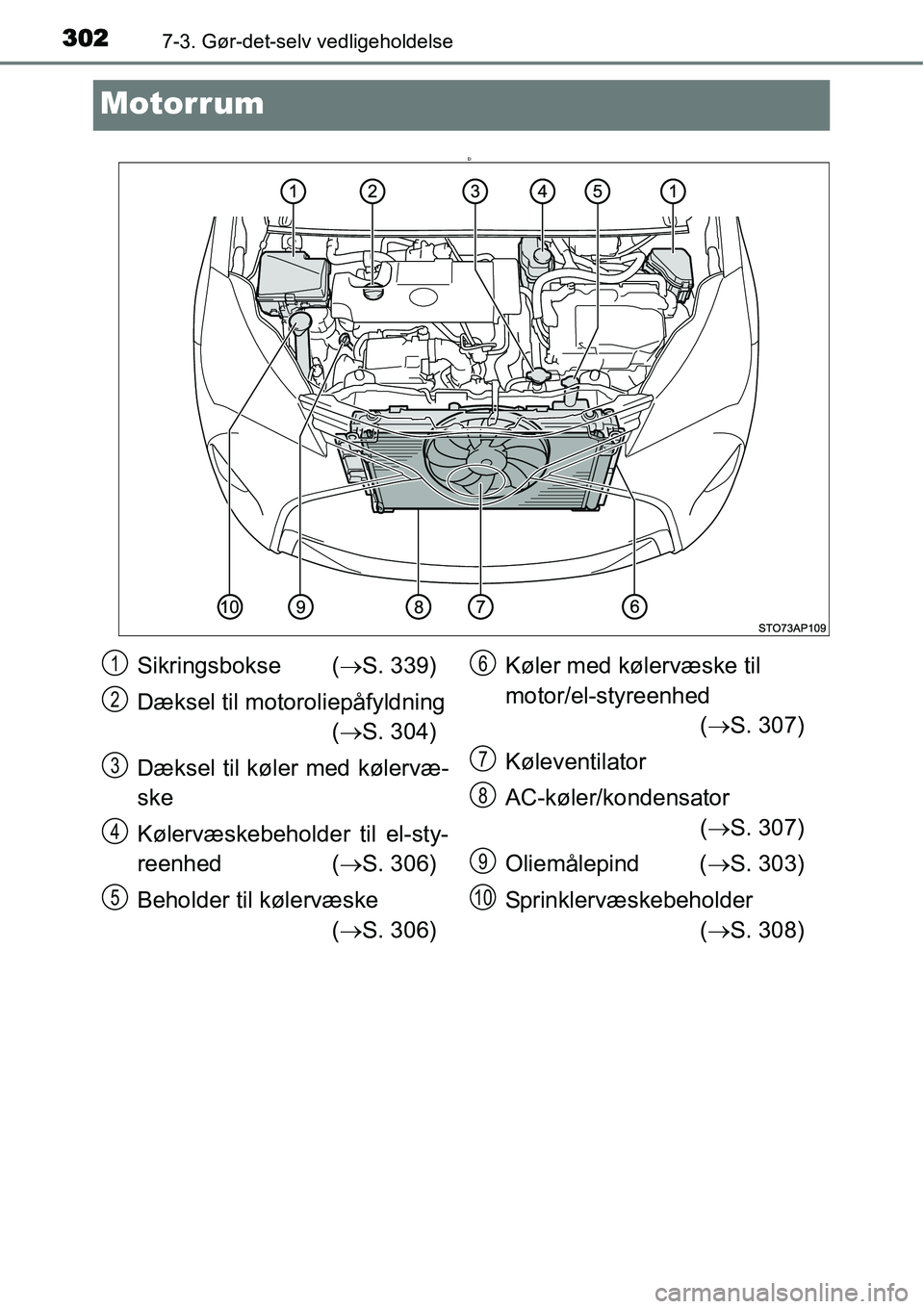

3027-3. Gør-det-selv vedligeholdelse
Motorrum
D
Sikringsbokse (→S. 339)
Dæksel til motoroliepåfyldning
(→S. 304)
Dæksel til køler med kølervæ-
ske
Kølervæskebeholder til el-sty-
reenhed (→S. 306)
Beholder til kølervæske
(→S. 306)Køler med kølervæske til
motor/el-styreenhed
(→S. 307)
Køleventilator
AC-køler/kondensator
(→S. 307)
Oliemålepind (→S. 303)
Sprinklervæskebeholder
(→S. 308)1
2
3
4
5
6
7
8
9
10

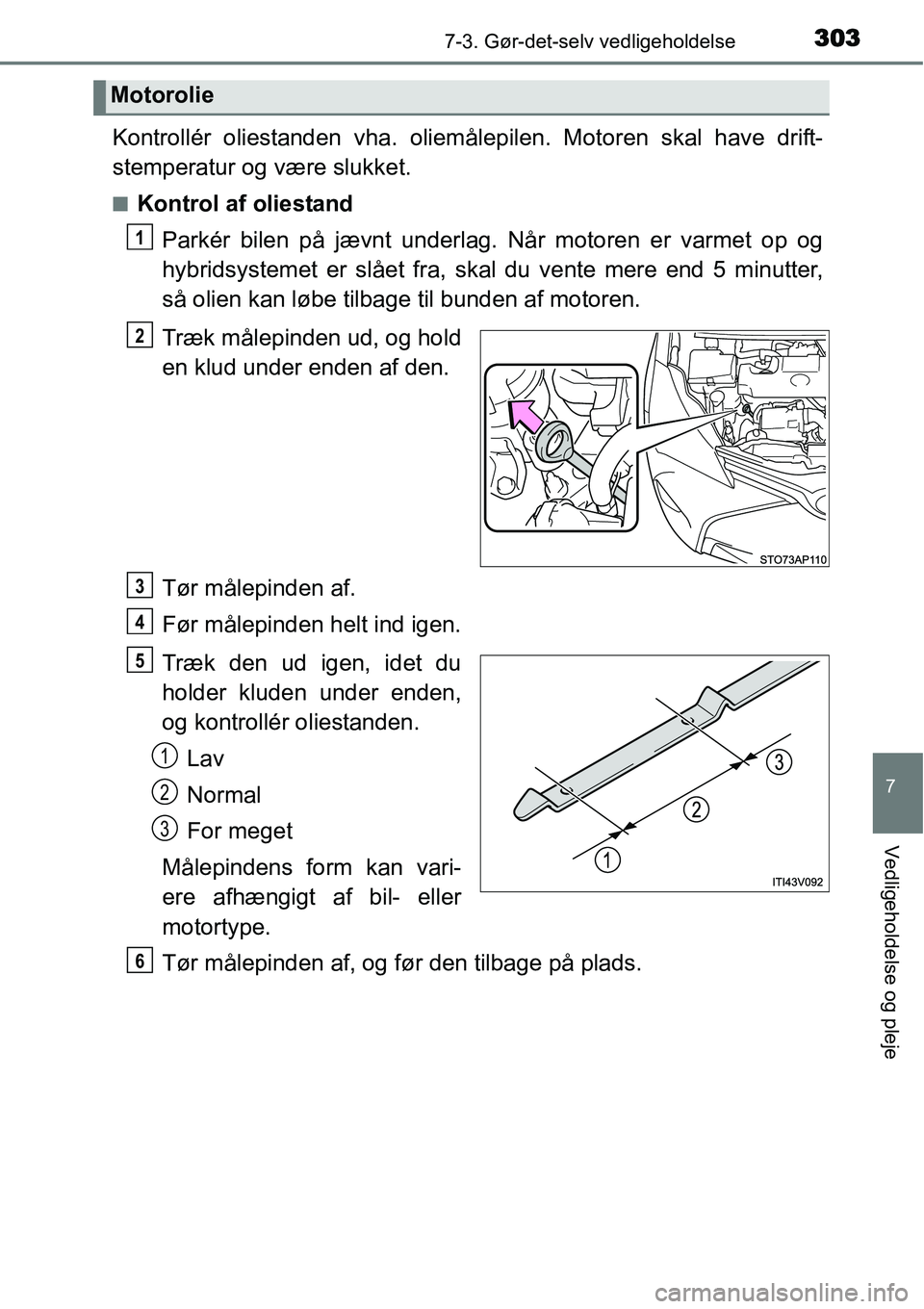

3037-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
■Kontrol af oliestand
Parkér bilen på jævnt underlag. Når motoren er varmet op og
hybridsystemet er slået fra, skal du vente mere end 5 minutter,
så olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold
en klud under enden af den.
Tør målepinden af.
Før målepinden helt ind igen.
Træk den ud igen, idet du
holder kluden under enden,
og kontrollér oliestanden.
Lav
Normal
For meget
Målepindens form kan vari-
ere afhængigt af bil- eller
motortype.
Tør målepinden af, og før den tilbage på plads.
Motorolie
1
2
3
4
5
1
2
3
6

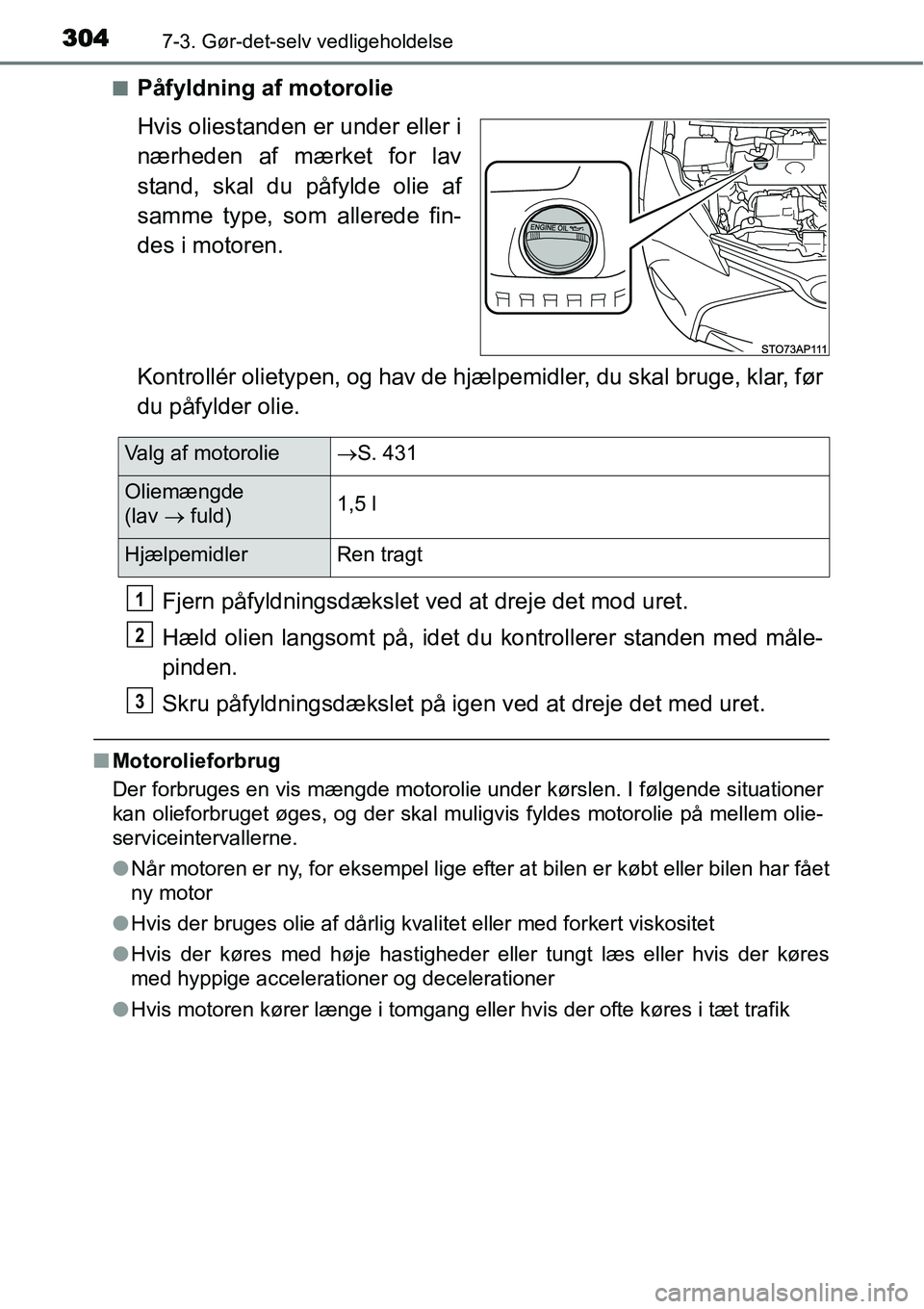

3047-3. Gør-det-selv vedligeholdelse
■Påfyldning af motorolie
Hvis oliestanden er under eller i
nærheden af mærket for lav
stand, skal du påfylde olie af
samme type, som allerede fin-
des i motoren.
Kontrollér olietypen, og hav de hjælpemidler, du skal bruge, klar, før
du påfylder olie.
Fjern påfyldningsdækslet ved at dreje det mod uret.
Hæld olien langsomt på, idet du kontrollerer standen med måle-
pinden.
Skru påfyldningsdækslet på igen ved at dreje det med uret.
■Motorolieforbrug
Der forbruges en vis mængde motorolie under kørslen. I følgende situationer
kan olieforbruget øges, og der skal muligvis fyldes motorolie på mellem olie-
serviceintervallerne.
●Når motoren er ny, for eksempel lige efter at bilen er købt eller bilen har fået
ny motor
●Hvis der bruges olie af dårlig kvalitet eller med forkert viskositet
●Hvis der køres med høje hastigheder eller tungt læs eller hvis der køres
med hyppige accelerationer og decelerationer
●Hvis motoren kører længe i tomgang eller hvis der ofte køres i tæt trafik
Valg af motorolie→S. 431
Oliemængde
(lav → fuld)1,5 l
Hjælpemidler Ren tragt
1
2
3

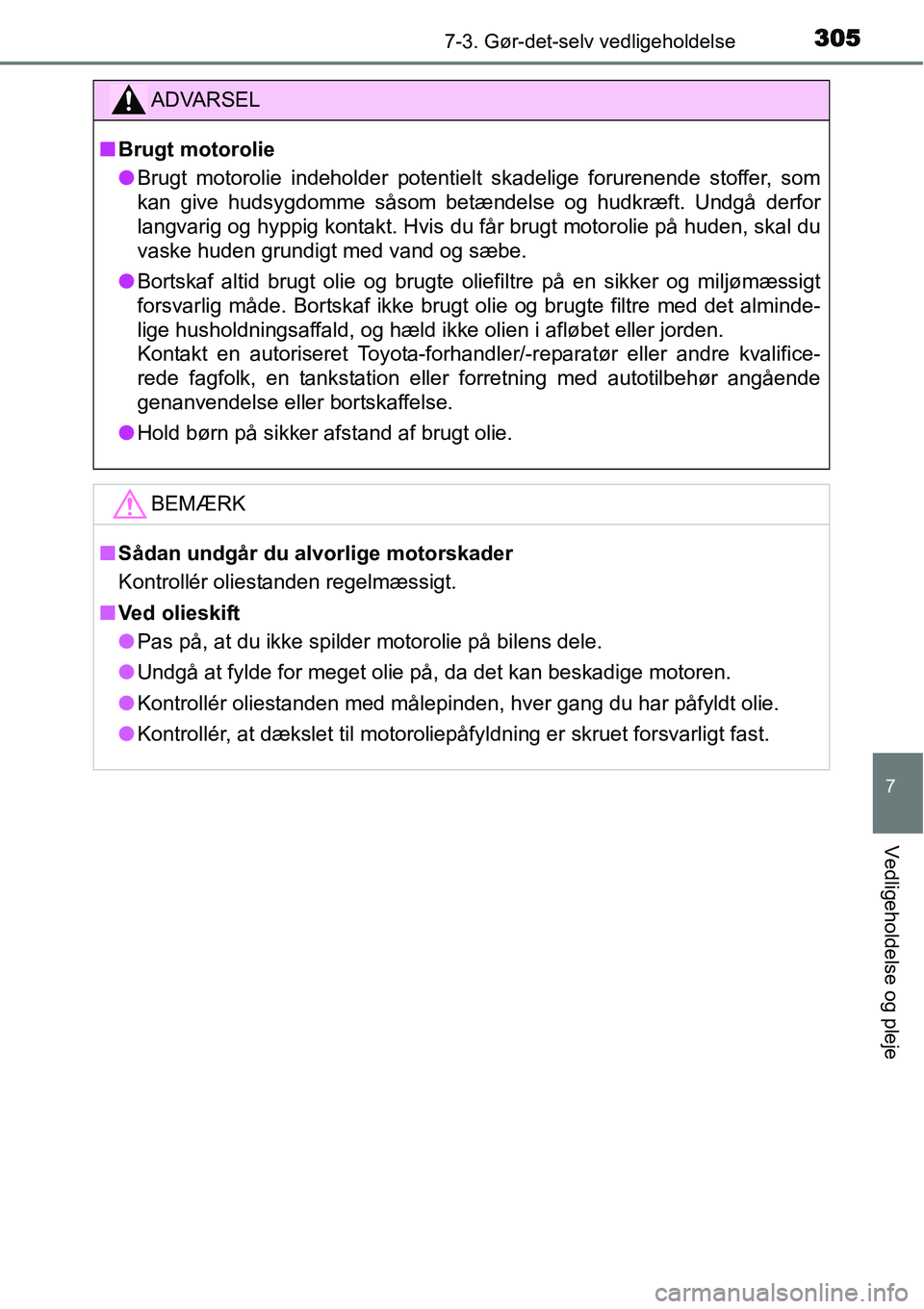

3057-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
ADVARSEL
■Brugt motorolie
●Brugt motorolie indeholder potentielt skadelige forurenende stoffer, som
kan give hudsygdomme såsom betændelse og hudkræft. Undgå derfor
langvarig og hyppig kontakt. Hvis du får brugt motorolie på huden, skal du
vaske huden grundigt med vand og sæbe.
●Bortskaf altid brugt olie og brugte oliefiltre på en sikker og miljømæssigt
forsvarlig måde. Bortskaf ikke brugt olie og brugte filtre med det alminde-
lige husholdningsaffald, og hæld ikke olien i afløbet eller jorden.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, en tankstation eller forretning med autotilbehør angående
genanvendelse eller bortskaffelse.
●Hold børn på sikker afstand af brugt olie.
BEMÆRK
■Sådan undgår du alvorlige motorskader
Kontrollér oliestanden regelmæssigt.
■Ved olieskift
●Pas på, at du ikke spilder motorolie på bilens dele.
●Undgå at fylde for meget olie på, da det kan beskadige motoren.
●Kontrollér oliestanden med målepinden, hver gang du har påfyldt olie.
●Kontrollér, at dækslet til motoroliepåfyldning er skruet forsvarligt fast.

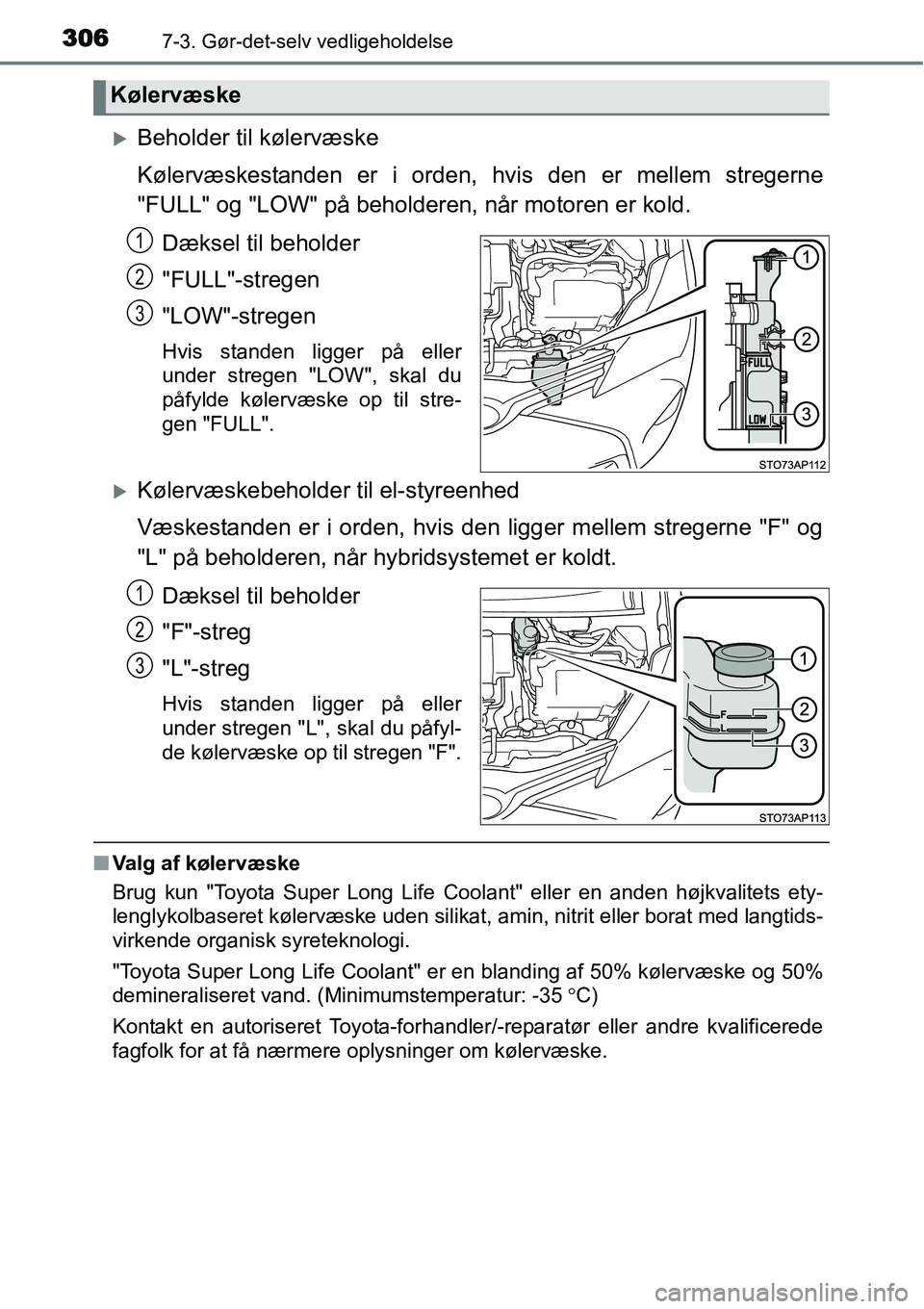

3067-3. Gør-det-selv vedligeholdelse
XBeholder til kølervæske
Kølervæskestanden er i orden, hvis den er mellem stregerne
"FULL" og "LOW" på beholderen, når motoren er kold.
Dæksel til beholder
"FULL"-stregen
"LOW"-stregen
Hvis standen ligger på eller
under stregen "LOW", skal du
påfylde kølervæske op til stre-
gen "FULL".
XKølervæskebeholder til el-styreenhed
Væskestanden er i orden, hvis den ligger mellem stregerne "F" og
"L" på beholderen, når hybridsystemet er koldt.
Dæksel til beholder
"F"-streg
"L"-streg
Hvis standen ligger på eller
under stregen "L", skal du påfyl-
de kølervæske op til stregen "F".
■Valg af kølervæske
Brug kun "Toyota Super Long Life Coolant" eller en anden højkvalitets ety-
lenglykolbaseret kølervæske uden silikat, amin, nitrit eller borat med langtids-
virkende organisk syreteknologi.
"Toyota Super Long Life Coolant" er en blanding af 50% kølervæske og 50%
demineraliseret vand. (Minimumstemperatur: -35 °C)
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk for at få nærmere oplysninger om kølervæske.
Kølervæske
1
2
3
1
2
3

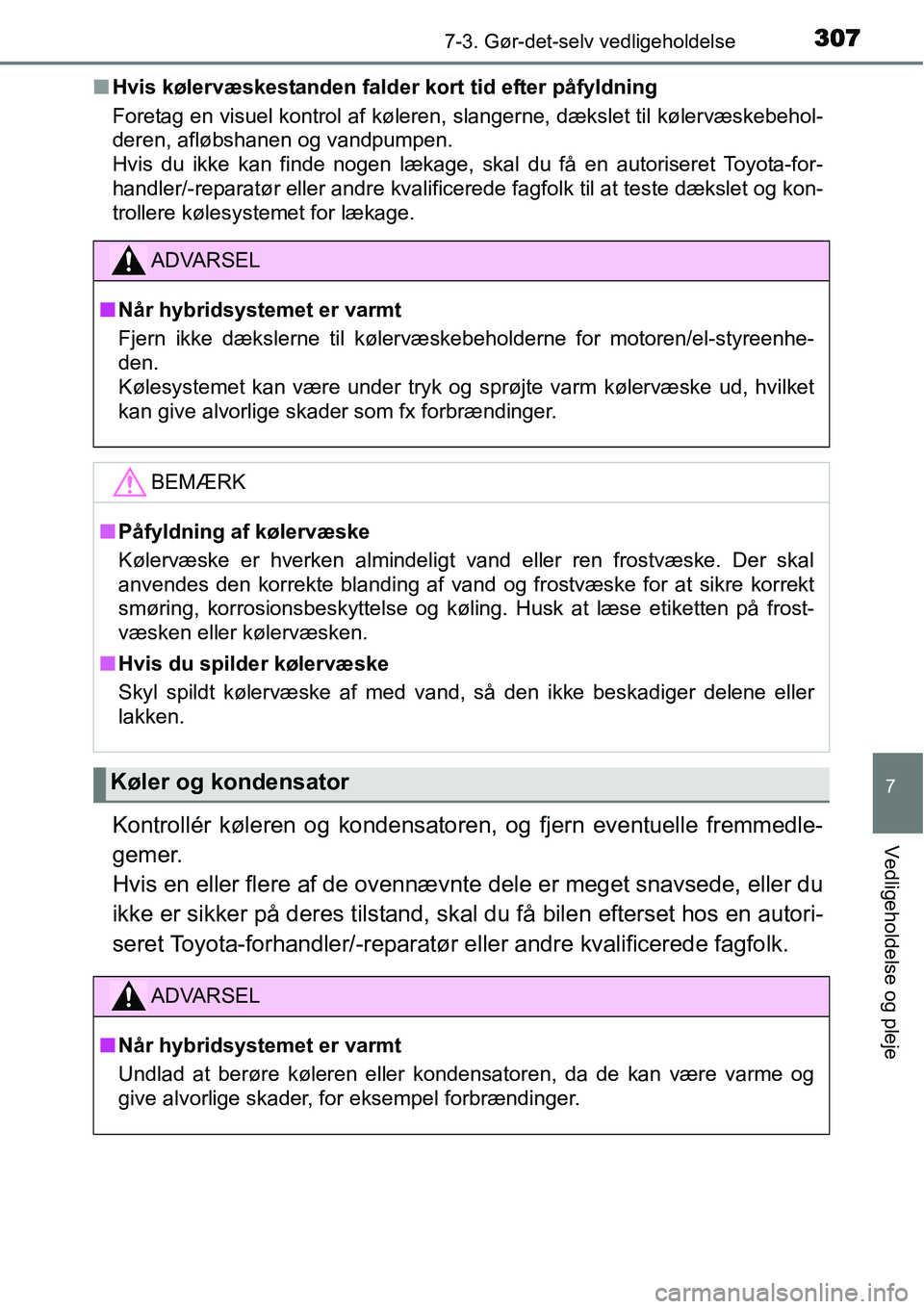

3077-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
■Hvis kølervæskestanden falder kort tid efter påfyldning
Foretag en visuel kontrol af køleren, slangerne, dækslet til kølervæskebehol-
deren, afløbshanen og vandpumpen.
Hvis du ikke kan finde nogen lækage, skal du få en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk til at teste dækslet og kon-
trollere kølesystemet for lækage.
Kontrollér køleren og kondensatoren, og fjern eventuelle fremmedle-
gemer.
Hvis en eller flere af de ovennævnte dele er meget snavsede, eller du
ikke er sikker på deres tilstand, skal du få bilen efterset hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
ADVARSEL
■Når hybridsystemet er varmt
Fjern ikke dækslerne til kølervæskebeholderne for motoren/el-styreenhe-
den.
Kølesystemet kan være under tryk og sprøjte varm kølervæske ud, hvilket
kan give alvorlige skader som fx forbrændinger.
BEMÆRK
■Påfyldning af kølervæske
Kølervæske er hverken almindeligt vand eller ren frostvæske. Der skal
anvendes den korrekte blanding af vand og frostvæske for at sikre korrekt
smøring, korrosionsbeskyttelse og køling. Husk at læse etiketten på frost-
væsken eller kølervæsken.
■Hvis du spilder kølervæske
Skyl spildt kølervæske af med vand, så den ikke beskadiger delene eller
lakken.
Køler og kondensator
ADVARSEL
■Når hybridsystemet er varmt
Undlad at berøre køleren eller kondensatoren, da de kan være varme og
give alvorlige skader, for eksempel forbrændinger.

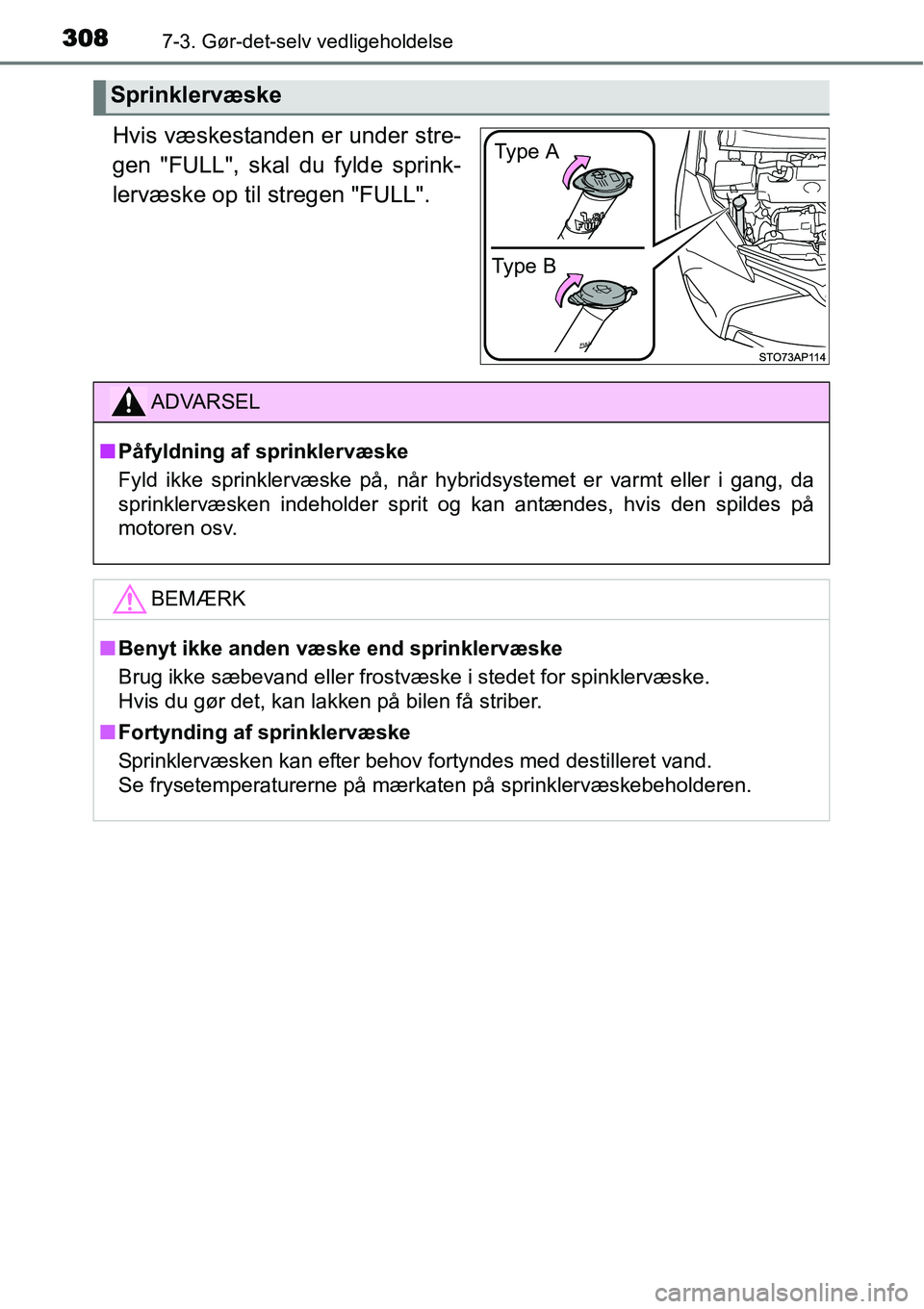

3087-3. Gør-det-selv vedligeholdelse
Hvis væskestanden er under stre-
gen "FULL", skal du fylde sprink-
lervæske op til stregen "FULL".
Sprinklervæske
Type BType A
ADVARSEL
■Påfyldning af sprinklervæske
Fyld ikke sprinklervæske på, når hybridsystemet er varmt eller i gang, da
sprinklervæsken indeholder sprit og kan antændes, hvis den spildes på
motoren osv.
BEMÆRK
■Benyt ikke anden væske end sprinklervæske
Brug ikke sæbevand eller frostvæske i stedet for spinklervæske.
Hvis du gør det, kan lakken på bilen få striber.
■Fortynding af sprinklervæske
Sprinklervæsken kan efter behov fortyndes med destilleret vand.
Se frysetemperaturerne på mærkaten på sprinklervæskebeholderen.

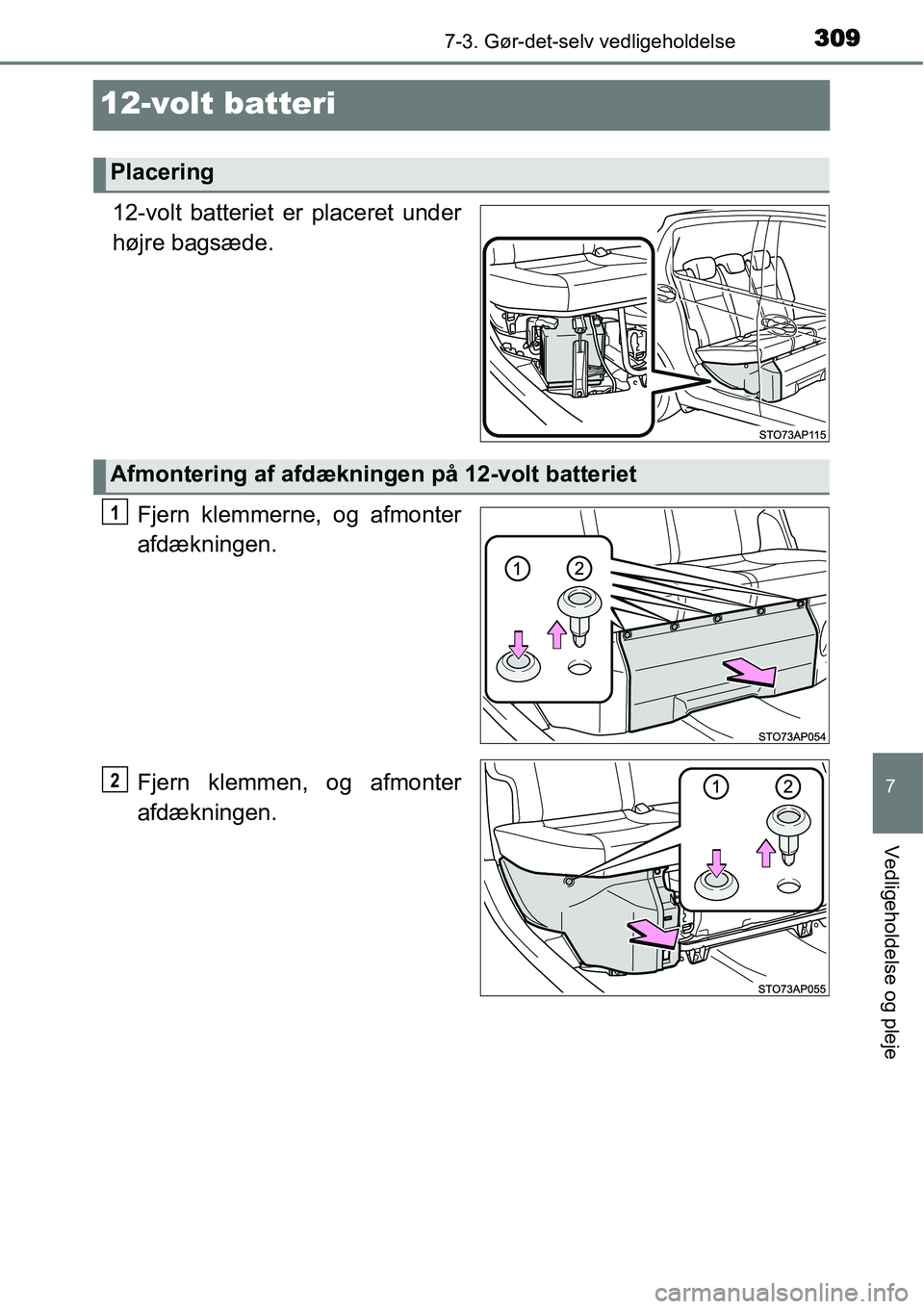

3097-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
12-volt batteri
12-volt batteriet er placeret under
højre bagsæde.
Fjern klemmerne, og afmonter
afdækningen.
Fjern klemmen, og afmonter
afdækningen.
Placering
Afmontering af afdækningen på 12-volt batteriet
1
2

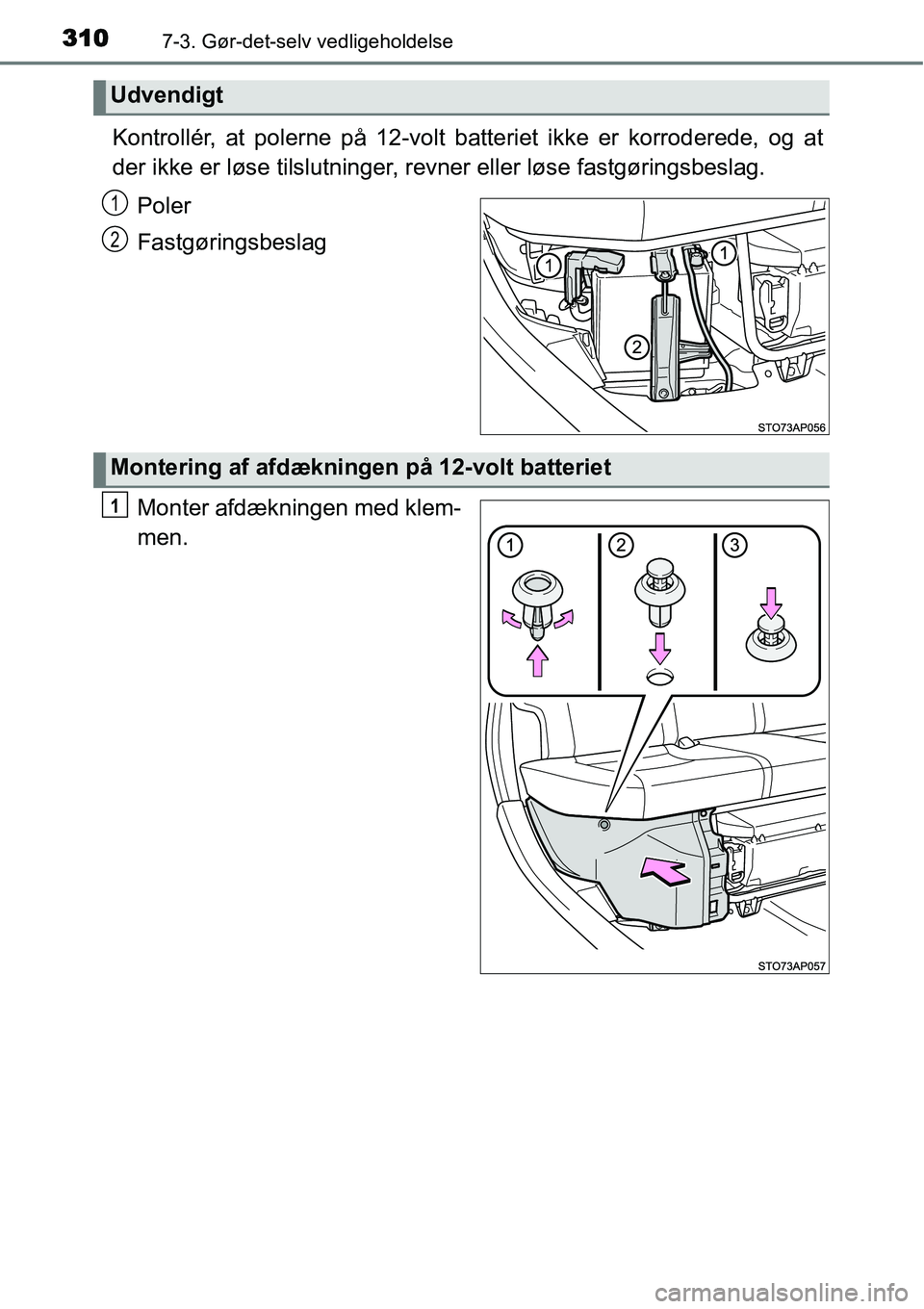

3107-3. Gør-det-selv vedligeholdelse
Kontrollér, at polerne på 12-volt batteriet ikke er korroderede, og at
der ikke er løse tilslutninger, revner eller løse fastgøringsbeslag.
Poler
Fastgøringsbeslag
Monter afdækningen med klem-
men.
Udvendigt
1
2
Montering af afdækningen på 12-volt batteriet
